【跨学科实践】
（2025·湖南）某商场有一台棉花糖自助售货机，接通电源后，指示灯L一直发光，人们可通过投币或扫码的方式购买棉花糖。当投币或扫码成功时，对应开关闭合，电动机开始工作，完成棉花糖自动出售服务。下列设计的模拟电路图符合以上要求的是（ ）
A．B．
C．D．
【中考新考法】

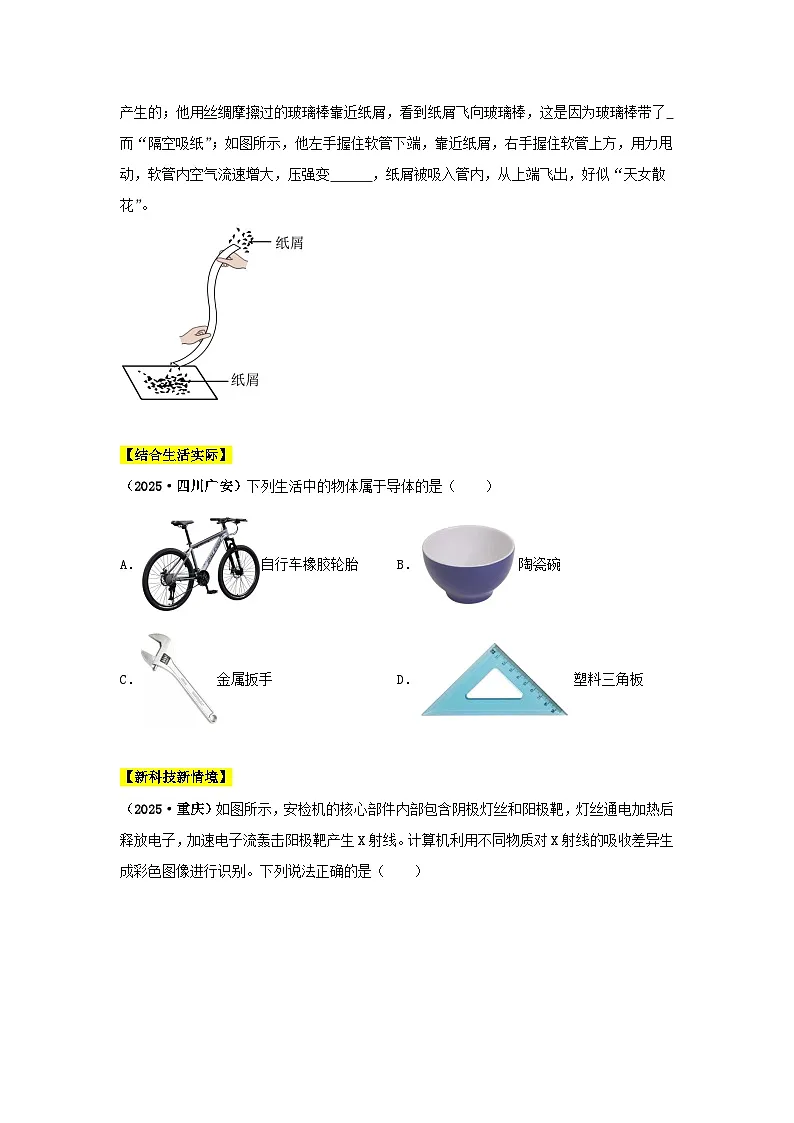

（2025·四川泸州）在家庭实验室，小中给弟弟表演“舞动的纸屑”系列“魔术”。他用音响设备播放《黄河大合唱》，看到静置于扬声器上的纸屑“随歌起舞”，这说明声音是由物体 产生的；他用丝绸摩擦过的玻璃棒靠近纸屑，看到纸屑飞向玻璃棒，这是因为玻璃棒带了 而“隔空吸纸”；如图所示，他左手握住软管下端，靠近纸屑，右手握住软管上方，用力甩动，软管内空气流速增大，压强变 ，纸屑被吸入管内，从上端飞出，好似“天女散花”。
【结合生活实际】
（2025·四川广安）下列生活中的物体属于导体的是（ ）
A．自行车橡胶轮胎B．陶瓷碗
C．金属扳手D．塑料三角板
【新科技新情境】
（2025·重庆）如图所示，安检机的核心部件内部包含阴极灯丝和阳极靶，灯丝通电加热后释放电子，加速电子流轰击阳极靶产生X射线。计算机利用不同物质对X射线的吸收差异生成彩色图像进行识别。下列说法正确的是（ ）
A．灯丝释放的电子带正电荷
B．灯丝的原子由原子核和电子构成
C．灯丝释放的电子是经过摩擦产生的
D．安检机与B超机都是利用超声波工作
考点1 两种电荷
1.（2025·四川自贡）下列关于电和磁的描述不正确的是（ ）
A．图甲：“天算”卫星靠电磁波高速互联
B．图乙：根据该实验装置的原理制成了电动机
C．图丙：油罐车后挂有铁链与地面相连，是为了防止静电带来的危害
D．图丁：用毛皮摩擦过的橡胶棒接触验电器的金属球时，金属箔张开且带负电
2．（2025·四川南充）对如图所示的四个情景说法正确的是（ ）
A．图甲，使用该剪刀修剪树枝时一定费力
B．图乙，两带电小球一定带同种电荷
C．图丙，闭合S，灯L1发光，灯L2不发光，一定是灯L2短路
D．图丁，通电螺线管上方的小磁针静止时N极一定指向右边
3.（2025·福建）如下图，大头针插在玻璃瓶的软木塞上，把金属箔悬挂在大头针上。带电体接触大头针后，金属箔张开，此过程（ ）
A．正电荷发生转移B．可检验带电体的电性
C．金属箔带上同种电荷D．张开角度越小，所带电荷越多
4.（2025·四川广安）甲、乙、丙三个轻质带电小球用绝缘细线悬挂，甲带正电，他们之间的相互作用如图所示，乙带电情况是带 （选填“正电”或“负电”），乙和丙带 （选填“同种”或“异种”）电荷。
5．（2025·甘肃武威、嘉峪关、临夏）有A、B、C三个轻质小球，A、B靠近时相互排斥，B、C靠近时相互吸引。上述现象是它们可能带有电荷导致的，其中 小球可能不带电；毛皮摩擦过的橡胶棒会带上电荷，橡胶棒是 （选填“导体”“半导体”或“绝缘体”）。
6．（2025·江苏扬州）如图，小朋友沿塑料滑梯滑下，长发竖起散开，这是 现象，头发散开的原因是 ；同时由于摩擦生热，臀部发烫，这是通过 方式改变物体内能。
考点2 串联和并联
7.（2025·四川凉山）下列电路元件与所对应的符号不相符的是（ ）
A．B．
C．D．
8．（2025·四川自贡）某电动自行车上有加速按钮。按下按钮时，电动机M转速增大，车速增加。能满足此要求的电路是（ ）
A．B．
C．D．
9．（2025·四川遂宁）某科创小组想设计一个简易电路来模拟火车站安检门的功能。该电路能实现：只要开关断开，整个电路不工作；开关闭合，电路工作，指示灯L亮起，检测到金属时才闭合，电铃响起。符合要求的电路图是（ ）
A．B．
C．D．
10．（2025·四川凉山）我国的无人机技术现已处于国际领先水平。物理兴趣小组的同学们把无人机内部电路简化为由S1、S2控制的简单电路，当闭合开关S1时指示灯亮起，再闭合开关S2时电动机启动，无人机起飞。下列选项与上述无人机简易电路相符的是（ ）
A．B．
C．D．
11．（2025·四川南充）某智能烧水壶工作方式有两种，必须先闭合电源开关S1，再闭合按键S2或语音S3，烧水壶才能工作。用灯泡发光模拟烧水壶工作，则下列设计的电路图符合要求的是（ ）
A．B．
C．D．
12．（2025·四川广安）某款国产智能手机有三种解锁方式，人脸识别成功时开关闭合、指纹识别成功时开关闭合、输入密码成功时开关闭合，任意一种方式都可以解锁手机屏幕。下列电路设计符合要求的是（ ）
A．B．
C．D．
13．（2025·江西）某智能门锁通过指纹识别或者芯片感应均可驱动门锁电机开门。如图所示，是某组同学为该门锁设计的四个电路（开关表示指纹识别元件、开关表示芯片感应元件、（M）表示门锁电机、表示保护电阻），其中通过闭合或均能开门的是（ ）
A．B．
C．D．
14．（2025·江苏苏州）小明要设计自动防盗报警电路。要求：开关S闭合后，灯亮电铃不响；当房门被打开时，细导线MN被扯断，灯亮且电铃响。下列电路符合设计要求的是（ ）
A．B．C．D．
15．（2025·四川德阳）小东家楼栋单元门设有门禁系统，他回家时需在门禁处进行人脸识别成功或输入密码正确后，该单元门（电动机）自动打开。若人脸识别成功相当于闭合开关，输入密码正确相当于闭合开关，则下列电路中符合要求的是（ ）
A．B．
C．D．
16．（2025·福建）小闽为康养中心的老人设计服务信号电路图，灯亮表示提醒卫生服务，电铃响表示呼叫医疗服务。下图中不符合要求的是（ ）
A．B．C．D．
17．（2025·安徽）某兴趣小组为了研究利用单刀双掷开关控制小直流电动机的正转、反转和不转，设计了如图所示的电路，、为单刀双掷开关，、为指示灯。规定电流从电动机M的左端流入，电动机正转。下列说法正确的是（ ）
A．接、接时，、均发光，电动机不转
B．接、接时，只有发光，电动机反转
C．接、接时、只有发光，电动机反转
D．接、接时、、均发光，电动机正转
考点3 电流的测量
18.（2025·四川达州）小明学习物理时，爷爷告诉他“物理学是认识世界的科学”，他对下列物理量及其单位匹配错误的是（ ）
A．质量——千克B．时间——光年
C．电流——安培D．温度——摄氏度
19．（2025·四川泸州）物理学界常用科学家的名字来命名物理量的单位，以示对科学家卓越贡献的纪念。以下与物理量单位对应正确的是（ ）
A．电流的单位——阿基米德——A
B．力的单位——牛顿——N
C．频率的单位——赫兹——H
D．动能的单位——瓦特——W
20．（2025·安徽）如图所示，为两个相同的验电器，带正电，带负电，的金属箔张开的角度大于的金属箔张开的角度。若用一带绝缘柄的金属棒把和的金属球连接起来，则（ ）

A．电子从M转移到NB．金属棒中始终有电流
C．产生的电流方向从N流向MD．M的金属箔张开的角度减小
考点4 电压
21.（2025·重庆）下列关于中学教室里的物理量最接近实际的是（ ）
A．学生使用的课桌高度约
B．从教室前到后正常步行用时约
C．一盏日光灯正常工作时电流约
D．实验用的一节干电池电压约
22．（2025·四川自贡）下列数据中符合实际的是（ ）
A．人体的正常体温约为26℃B．中学生正常步行的速度为10m/s
C．一节新干电池的电压为1.5VD．九年级物理课本的质量约为5kg
23．（2025·云南）下列对教室中物理量的估测，最接近实际的是（ ）
A．舒适的室内温度为45℃B．黑板擦的质量为20kg
C．照明灯正常工作的电压为220VD．橡皮擦从课桌掉落到地面所用时间为60s
24．（2025·四川乐山）下列与生活有关的一些物理数据，最符合实际的是（ ）
A．“”是指空气中粒径为2.5mm的颗粒物
B．托起一个鸡蛋所用的力大约为2N
C．初中生百米赛跑的成绩约为6s
D．我国家庭电路的电压是220V
25.（2025·山东烟台）（多选）如图所示，闭合开关，两个小灯泡L1和L2均能发光。下列关于该电路的分析正确的是（ ）
A．若甲为电流表，则两灯一定并联B．若乙为电流表，则乙测L1的电流
C．若丙为电流表，则丙测L1的电流D．若甲为电流表，则乙可能为电压表
考点5 串并联电路中电压特点
26.（2025·四川眉山）如图所示电路中，电源电压恒为。闭合开关，电路正常工作，电压表的示数为。一段时间后，电压表的示数由变为，电流表示数增大。若电路中仅有一处故障，且只发生在上，则电路的故障是（ ）
A．断路B．断路C．短路D．短路
27.（2025·四川成都）在探究“串联电路中的电压特点”实验中，图甲是某小组设计的电路图。
(1)图乙是他们连接的实物电路图，闭合开关，电压表测量 两端的电压。
(2)他们没有将电压表与小灯泡串联的原因是 。（写出一条即可）
(3)某次操作中他们将电压表并联在两端，闭合开关，发现灯泡不亮，灯泡发光，电压表有较小示数，下列分析合理的是（ ）
A．断路B．短路
C．电阻比电阻小D．电阻比电阻大
考点6 电阻
28.（2025·福建）空间站中，发光二极管为金鱼藻提供光照，其主要材料属于（ ）
A．导体B．半导体C．绝缘体D．超导体
29．（2025·湖南）如图，某学生发明的塑料插座盖，将暂时不用的插座孔盖起来防止触电。这主要是利用塑料的（ ）
A．绝缘性B．弹性C．导电性D．导热性
30.（2025·福建）将包装口香糖的锡箔纸剪成如图形状，其他条件相同时，C处的横截面积小，电阻 。A、B两端分别与电池正负极接触，观察到C处起火，该现象利用了电流的 效应。
31．（2025·新疆）在绿色照明、智慧照明理念的倡导下，LED灯具正在快速普及。
(1)LED主要是由 （选填“导体”或“半导体”）材料制成的。与白炽灯相比，LED灯工作时消耗的电能绝大部分转化为光能，极少部分转化为内能，所以LED光源又称为 （选填“冷”或“热”）光源。当人体靠近楼道内的智能LED体感灯时，人体辐射的 （选填“紫外线”或“红外线”）会被体感灯感应到，从而灯会变亮；当人远离灯到一定距离时，灯又会熄灭。
(2)某型号吸顶灯经过灯内调制电路将家庭电路的电压变为60V的直流电压，吸顶灯内有4个灯条贴片，每个灯条贴片由20个相同的LED灯珠串联组成，4个灯条贴片并联在60V的电压两端。开关闭合后，所有LED灯珠均能正常发光，则每个LED灯珠的额定电压为 V。已知每个LED灯珠的额定电流为0.15A，则该吸顶灯的总电流为 A。吸顶灯正常工作时，若突然有一个LED灯珠发生了断路故障，则吸顶灯的功率变为 W。
考点7 变阻器
32.（2025·四川成都）小聪设计了利用滑动变阻器改变灯泡亮度的电路图，如图所示。在E、F间接入滑动变阻器，闭合开关，当滑片P向左滑动时，灯泡变暗。下列四种接入方式，符合要求的是（ ）
A．B．
C．D．
33.（2025·四川达州）一节新干电池电压约为 V，如图所示电阻箱阻值读数为 Ω。
