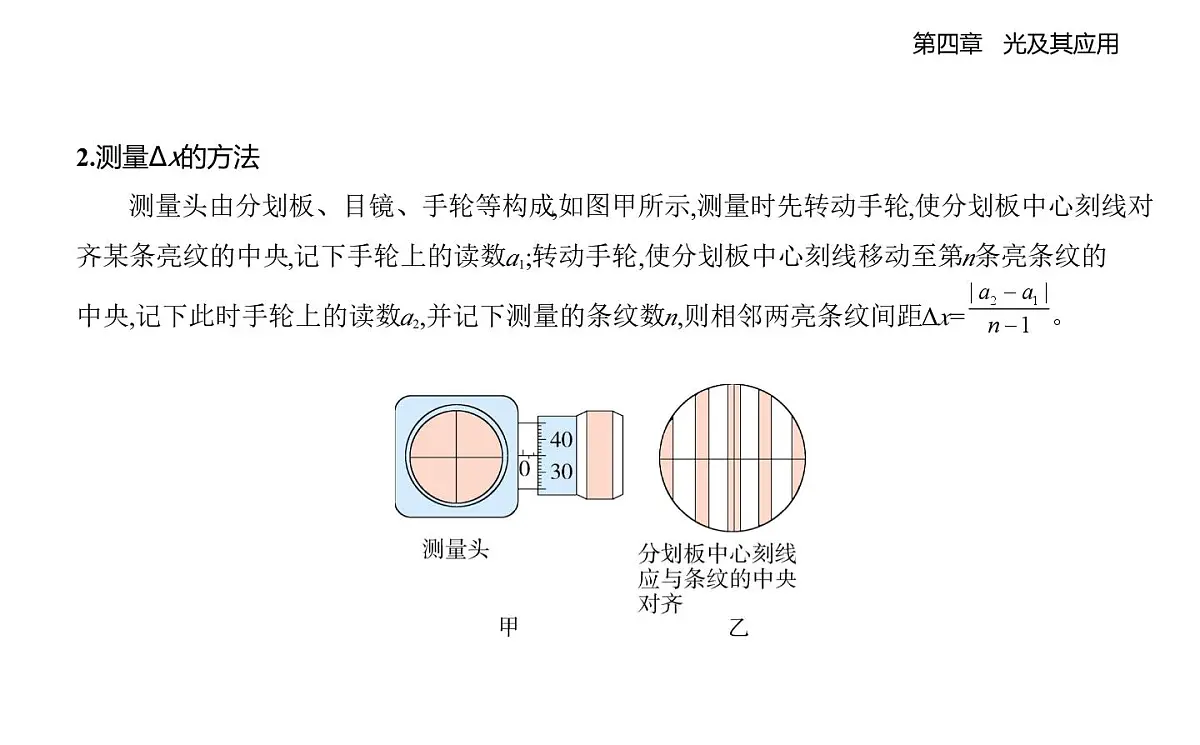

2.测量Δx的方法 测量头由分划板、目镜、手轮等构成,如图甲所示,测量时先转动手轮,使分划板中心刻线对齐某条亮纹的中央,记下手轮上的读数a1;转动手轮,使分划板中心刻线移动至第n条亮条纹的中央,记下此时手轮上的读数a2,并记下测量的条纹数n,则相邻两亮条纹间距Δx= 。

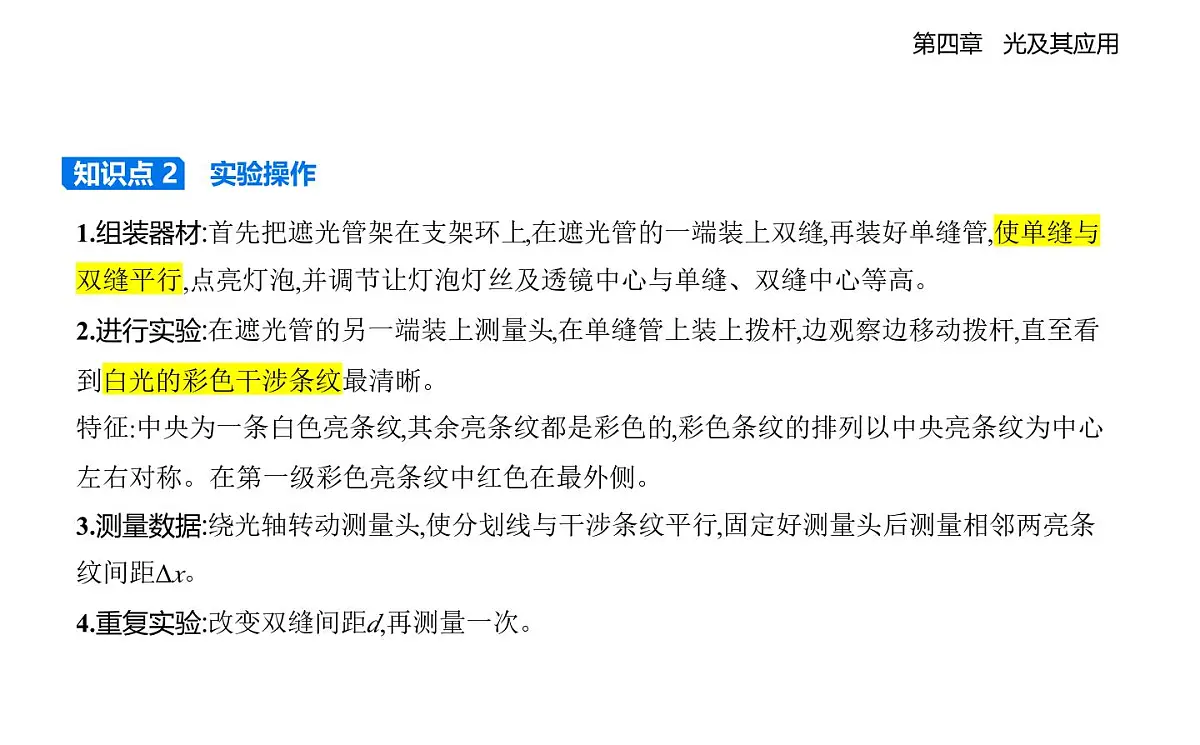

1.组装器材:首先把遮光管架在支架环上,在遮光管的一端装上双缝,再装好单缝管,使单缝与双缝平行,点亮灯泡,并调节让灯泡灯丝及透镜中心与单缝、双缝中心等高。2.进行实验:在遮光管的另一端装上测量头,在单缝管上装上拨杆,边观察边移动拨杆,直至看到白光的彩色干涉条纹最清晰。特征:中央为一条白色亮条纹,其余亮条纹都是彩色的,彩色条纹的排列以中央亮条纹为中心左右对称。在第一级彩色亮条纹中红色在最外侧。3.测量数据:绕光轴转动测量头,使分划线与干涉条纹平行,固定好测量头后测量相邻两亮条纹间距Δx。4.重复实验:改变双缝间距d,再测量一次。
1.测双缝到屏的距离l带来的误差,可通过选用毫米刻度尺,进行多次测量求平均值的办法减小。2.测条纹间距Δx带来的误差。(1)干涉条纹没有调到最清晰的程度。(2)分划板中心刻线与干涉条纹不平行,或没有恰好位于条纹中央。(3)测量多条亮条纹间距离时读数不准确。
知识辨析1.在双缝干涉实验中,双缝的作用是什么?2.在双缝干涉实验中,用白光作为光源,屏上将呈现黑白相间的条纹吗?3.用测量头测出n条亮条纹中央间的距离为a,则相邻两条亮条纹中央间的距离是 吗?
