初中第二节 探究：通电螺线管外部磁场的方向课前预习ppt课件

这是一份初中第二节 探究：通电螺线管外部磁场的方向课前预习ppt课件，文件包含182探究通电螺线管外部磁场的方向第1课时pptx、182探究通电螺线管外部磁场的方向第2课时pptx等2份课件配套教学资源，其中PPT共38页， 欢迎下载使用。

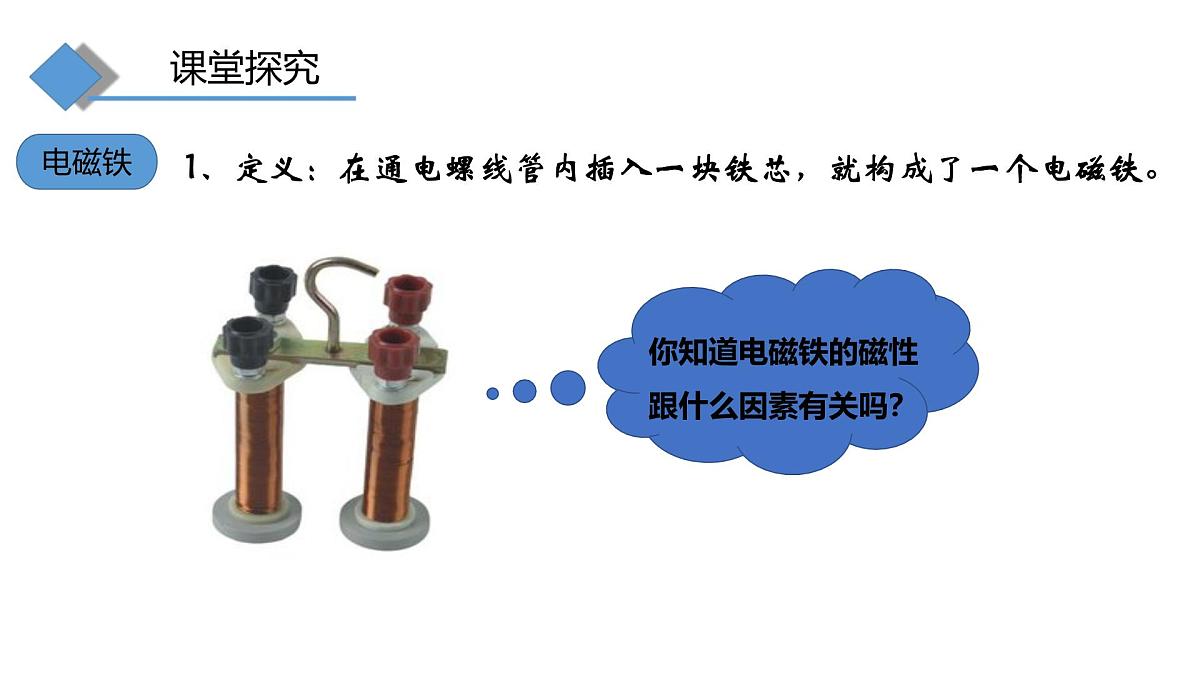

1、定义：在通电螺线管内插入一块铁芯，就构成了一个电磁铁。

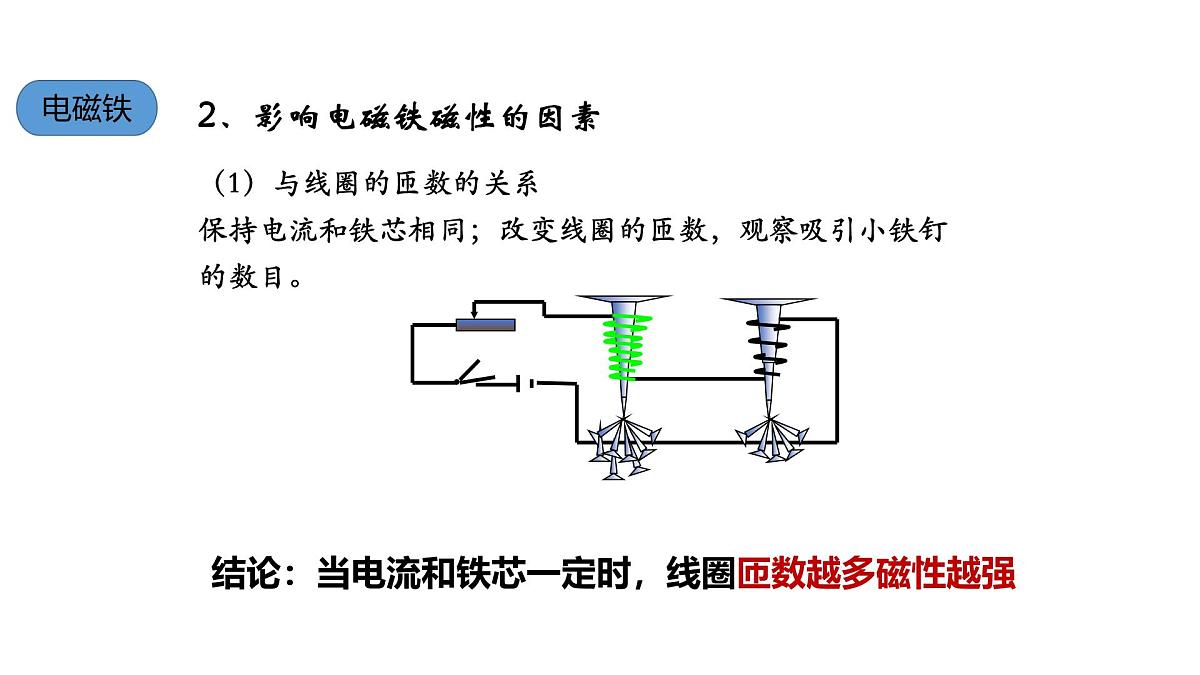

（1）与线圈的匝数的关系保持电流和铁芯相同；改变线圈的匝数，观察吸引小铁钉的数目。
2、影响电磁铁磁性的因素
结论：当电流和铁芯一定时，线圈匝数越多磁性越强

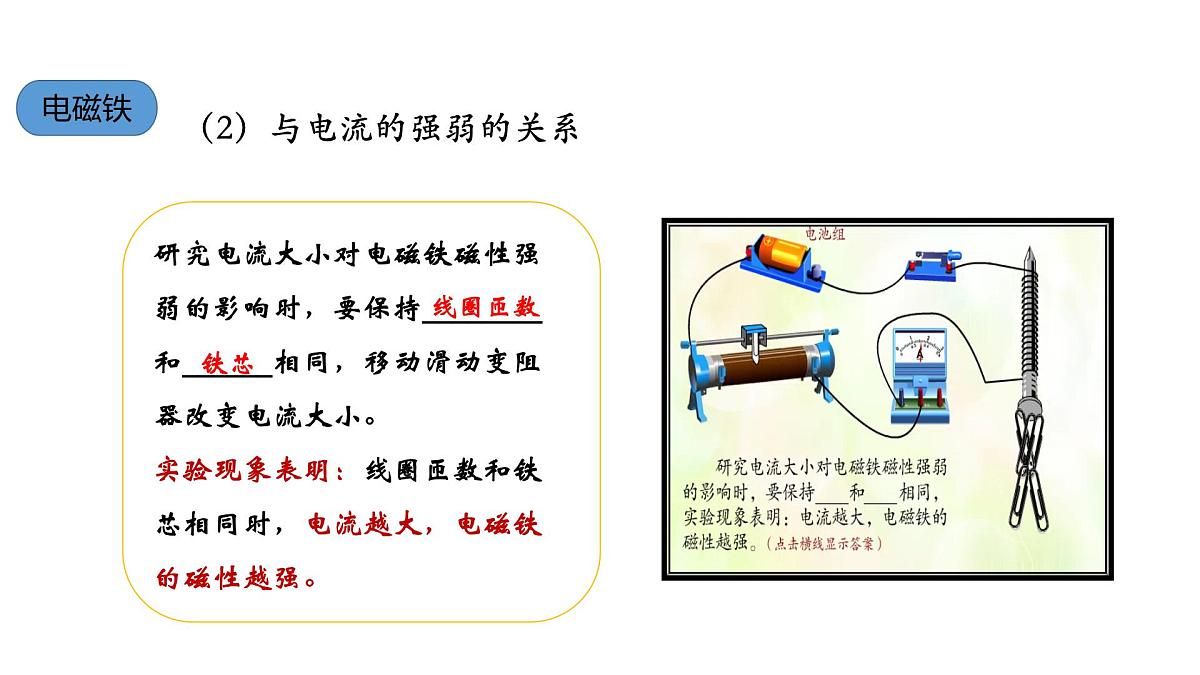

（2）与电流的强弱的关系
研究电流大小对电磁铁磁性强弱的影响时，要保持________和______相同，移动滑动变阻器改变电流大小。实验现象表明：线圈匝数和铁芯相同时，电流越大，电磁铁的磁性越强。

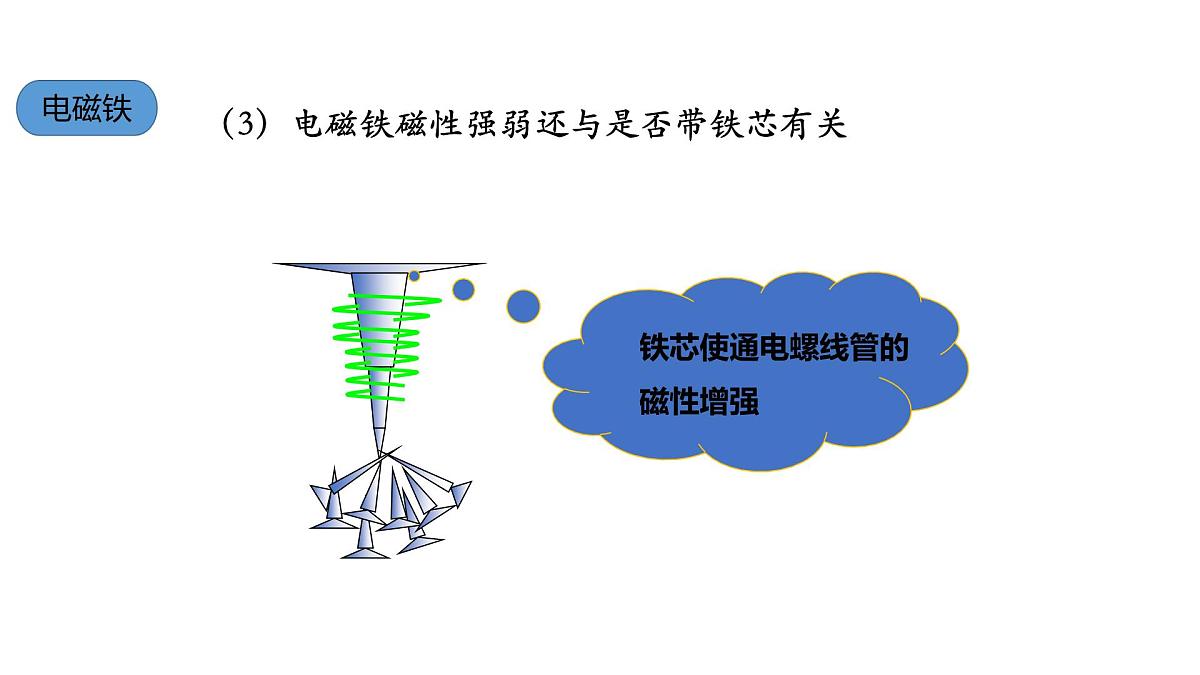

（3）电磁铁磁性强弱还与是否带铁芯有关

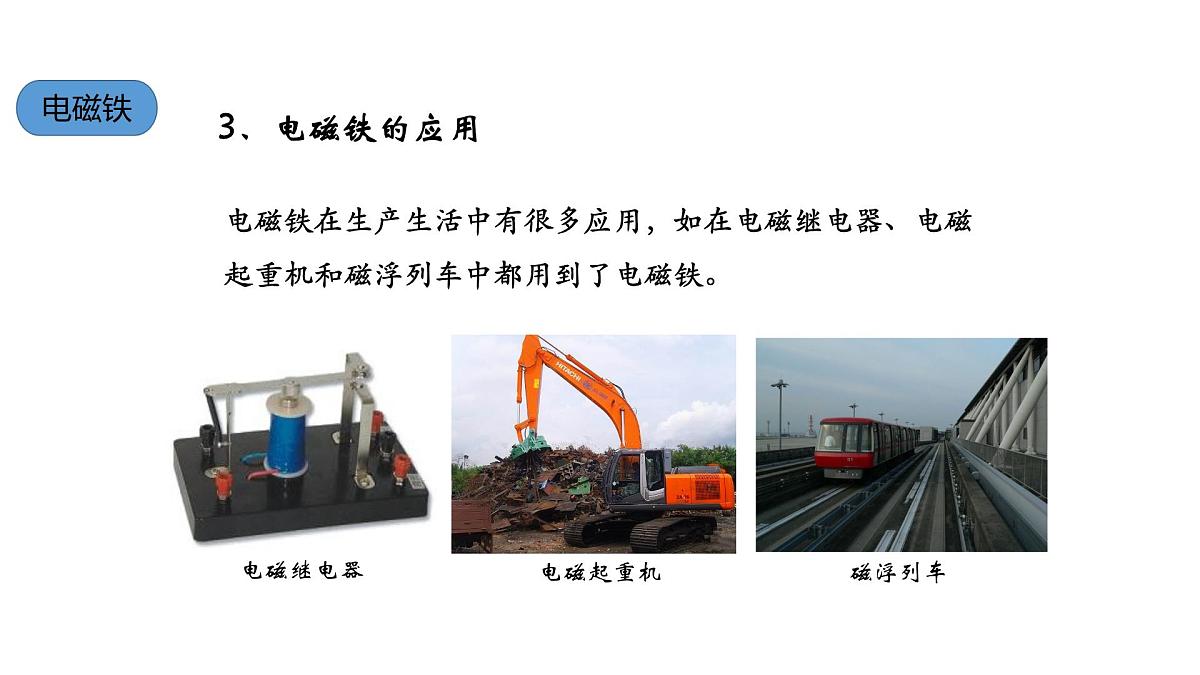

电磁铁在生产生活中有很多应用，如在电磁继电器、电磁起重机和磁浮列车中都用到了电磁铁。

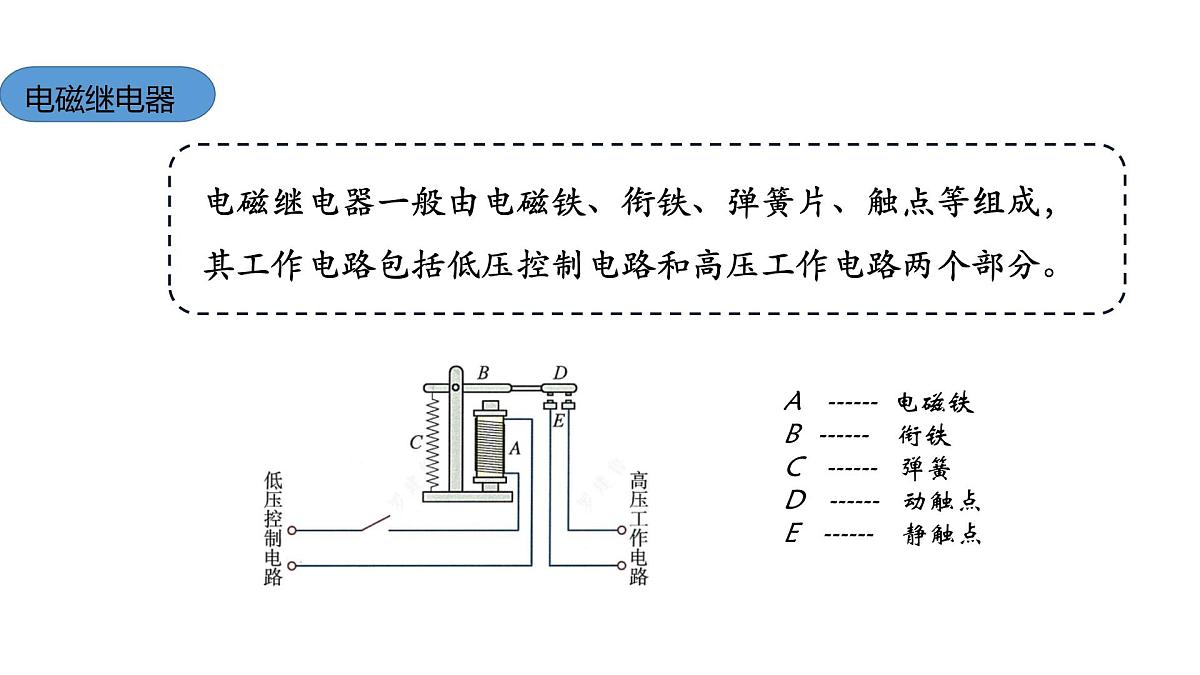

A ------ 电磁铁B ------ 衔铁C ------ 弹簧D ------ 动触点E ------ 静触点
当低压控制电路在电磁铁A两端加上一定的电压时，电磁铁A工作，衔铁B被吸下，从而将带动衔铁的动触点D与静触点E(常开触点)吸合，高压工作电路接通。当电磁铁A断电后，其磁力消失，衔铁B则在弹簧C的作用下返回原位，动触点D离开静触点E，高压工作电路断开。这样通过电磁继电器低压控制电路的接通、断开，就达到高压工作电路的导通、切断的目的。
利用电磁继电器，用低电压、弱电流的控制电路来控制高电压、强电流的工作电路，能实现遥控和生产自动化。电磁继电器被广泛地应用于自动控制和通信领域，在电冰箱、汽车、电梯、机床里的控制电路中都有电磁继电器的身影。
自制电磁铁将2m长、带有薄绝缘皮的导线绕在一根铁钉上，将其连接在由电池作为电源的电路上。当合上开关，试试这个自制的电磁铁能吸起多少大头针。若将铁钉换成木芯或纸芯，再做上述实验，看有什么变化?
1.如图所示,闭合开关后,电磁铁的左端为 极,对电磁铁来说,匝数越多,通过的 越大,它的磁性就越强。
2.关于电磁铁的特点,下列说法错误的是( )A.电磁铁通电时有磁性,断电时无磁性B.通入电磁铁的电流越大,它的磁性越强C.在电流一定时,外形相同的螺线管,线圈匝数越多,磁性越强D.当通入电磁铁的电流方向改变后,电磁铁就会失去磁性
3.人们为了避免直接操纵高压、强电流的工作电路时,给我们操作人员带来危险,通常使用低压电路利用 来实现对高压、强电流工作电路的操作。
4.电饭煲是常用的家庭用电器,当电饭煲内温度达到设定温度(通常为103℃ )后利用电磁继电器可达到自动控制的作用,其原理如图所示。下列说法正确的是( )A.将设定温度调到80℃,能够快速煮熟米饭B.温度计中的感温液体可以用酒精(酒精的沸点为78℃)C.当温度达到设定温度时灯亮、铃响D.当温度达到设定温度时加热电阻开始工作
5.如图所示是“电子警察”抓拍系统原理图, 若行人违规闯红灯,就会接通摄像系统电源,“电子警察”就会自动抓拍人脸。下列说法正确的是( )A.只要光控开关接收到红光,摄像系统就会自动拍摄B.若将光控开关和压力开关并联,也能起到相同的作用C.只有光控开关和压力开关都闭合时,摄像系统才会自动拍摄D.行人只要经过埋有压力开关的路口,摄像系统就会自动拍摄
