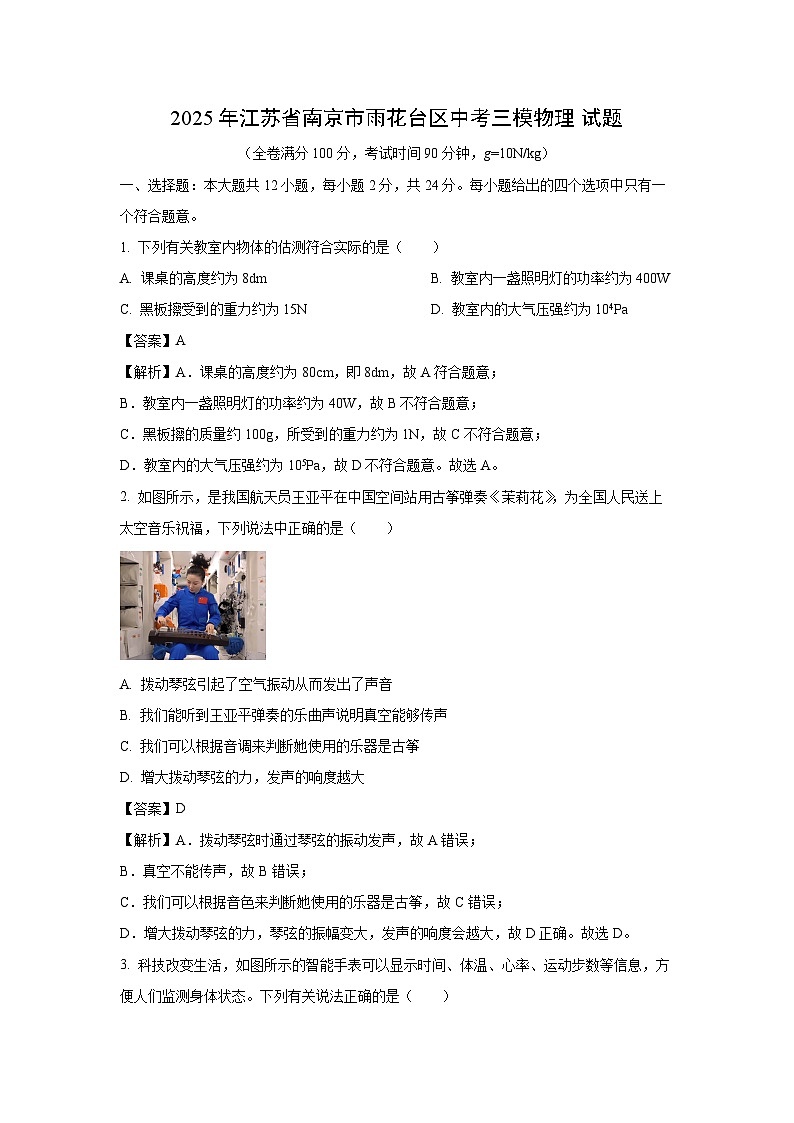

2025年江苏省南京市雨花台区中考三模物理试卷（解析版）

这是一份2025年江苏省南京市雨花台区中考三模物理试卷（解析版），共26页。试卷主要包含了选择题，填空题，解答题等内容，欢迎下载使用。
一、选择题：本大题共12小题，每小题2分，共24分。每小题给出的四个选项中只有一个符合题意。
1. 下列有关教室内物体的估测符合实际的是（ ）
A. 课桌的高度约为8dmB. 教室内一盏照明灯的功率约为400W
C. 黑板擦受到的重力约为15ND. 教室内的大气压强约为104Pa
【答案】A
【解析】A．课桌的高度约为80cm，即8dm，故A符合题意；
B．教室内一盏照明灯的功率约为40W，故B不符合题意；
C．黑板擦的质量约100g，所受到的重力约为1N，故C不符合题意；
D．教室内的大气压强约为105Pa，故D不符合题意。故选A。
2. 如图所示，是我国航天员王亚平在中国空间站用古筝弹奏《茉莉花》，为全国人民送上太空音乐祝福，下列说法中正确的是（ ）
A. 拨动琴弦引起了空气振动从而发出了声音
B. 我们能听到王亚平弹奏的乐曲声说明真空能够传声
C. 我们可以根据音调来判断她使用的乐器是古筝
D. 增大拨动琴弦的力，发声的响度越大
【答案】D
【解析】A．拨动琴弦时通过琴弦的振动发声，故A错误；
B．真空不能传声，故B错误；
C．我们可以根据音色来判断她使用的乐器是古筝，故C错误；
D．增大拨动琴弦的力，琴弦的振幅变大，发声的响度会越大，故D正确。故选D。

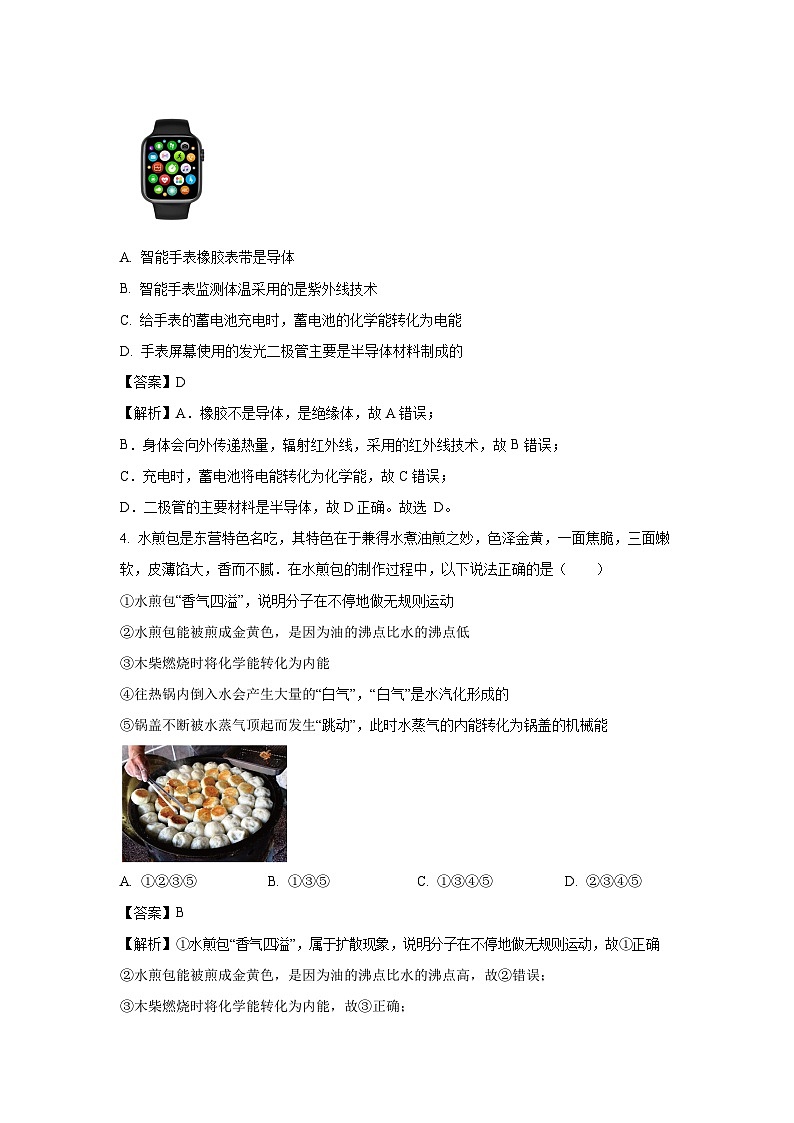

3. 科技改变生活，如图所示的智能手表可以显示时间、体温、心率、运动步数等信息，方便人们监测身体状态。下列有关说法正确的是（ ）
A. 智能手表橡胶表带是导体
B. 智能手表监测体温采用的是紫外线技术
C. 给手表的蓄电池充电时，蓄电池的化学能转化为电能
D. 手表屏幕使用的发光二极管主要是半导体材料制成的
【答案】D
【解析】A．橡胶不是导体，是绝缘体，故A错误；
B．身体会向外传递热量，辐射红外线，采用的红外线技术，故B错误；
C．充电时，蓄电池将电能转化为化学能，故C错误；
D．二极管的主要材料是半导体，故D正确。故选 D。
4. 水煎包是东营特色名吃，其特色在于兼得水煮油煎之妙，色泽金黄，一面焦脆，三面嫩软，皮薄馅大，香而不腻．在水煎包的制作过程中，以下说法正确的是（ ）
①水煎包“香气四溢”，说明分子在不停地做无规则运动
②水煎包能被煎成金黄色，是因为油的沸点比水的沸点低
③木柴燃烧时将化学能转化为内能
④往热锅内倒入水会产生大量的“白气”，“白气”是水汽化形成的
⑤锅盖不断被水蒸气顶起而发生“跳动”，此时水蒸气的内能转化为锅盖的机械能

A. ①②③⑤B. ①③⑤C. ①③④⑤D. ②③④⑤
【答案】B
【解析】①水煎包“香气四溢”，属于扩散现象，说明分子在不停地做无规则运动，故①正确
②水煎包能被煎成金黄色，是因为油的沸点比水的沸点高，故②错误；
③木柴燃烧时将化学能转化为内能，故③正确；
④往热锅内倒入水会产生大量的“白气”，“白气”是悬浮在空气中的小液滴，是由于水蒸气液化形成的，故④错误；
⑤锅盖不断被水蒸气顶起而发生“跳动”，此时水蒸气对外做功，将内能转化为锅盖的机械能，故⑤正确；
综上说法正确的是①③⑤，故B符合题意为答案．

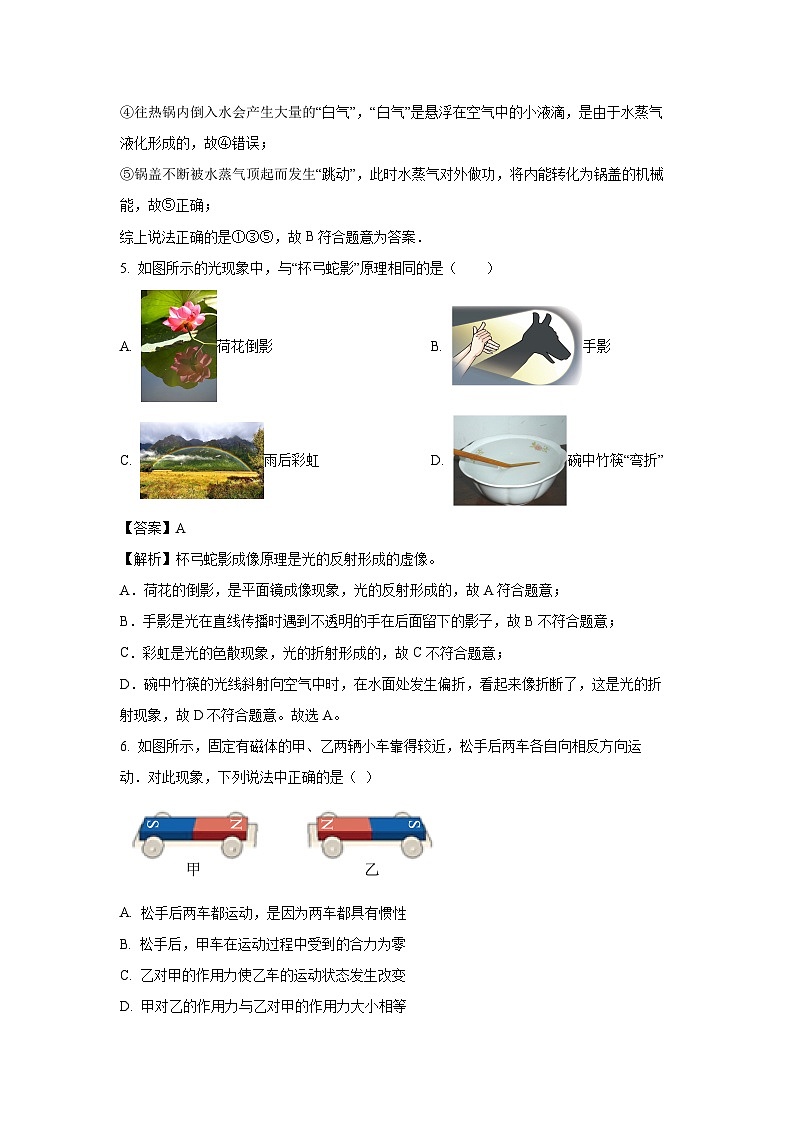

5. 如图所示的光现象中，与“杯弓蛇影”原理相同的是（ ）
A. 荷花倒影B. 手影
C. 雨后彩虹D. 碗中竹筷“弯折”
【答案】A
【解析】杯弓蛇影成像原理是光的反射形成的虚像。
A．荷花的倒影，是平面镜成像现象，光的反射形成的，故A符合题意；
B．手影是光在直线传播时遇到不透明的手在后面留下的影子，故B不符合题意；
C．彩虹是光的色散现象，光的折射形成的，故C不符合题意；
D．碗中竹筷的光线斜射向空气中时，在水面处发生偏折，看起来像折断了，这是光的折射现象，故D不符合题意。故选A。
6. 如图所示，固定有磁体的甲、乙两辆小车靠得较近，松手后两车各自向相反方向运动．对此现象，下列说法中正确的是（ ）
A. 松手后两车都运动，是因为两车都具有惯性
B. 松手后，甲车在运动过程中受到的合力为零
C. 乙对甲的作用力使乙车的运动状态发生改变
D. 甲对乙的作用力与乙对甲的作用力大小相等
【答案】D
【解析】A．松手后两车都运动，是因为两车受到磁力的作用，故A错误；
B．松手后，甲车在运动过程中不是匀速直线运动，因此不是平衡状态，所以受到的合力不为零，故B错误；
C．力可以改变物体的运动状态．乙对甲的作用力，受力物体是甲，因此使甲车的运动状态发生改变，故C错误；
D．甲对乙的作用力与乙对甲的作用力是一对相互作用力，所以大小相等，故D正确．
7. 物理综合实践活动中，小明在完全相同、粗细均匀、底部密封的吸管中分别放入不同质量的小钢珠，制成了简易密度计A、B，如图甲（B未画出）将A、B依次放入一系列密度已知的液体中，每次当A、B在液体中竖直漂浮时，在吸管上标出与液面位置相平的刻度线及相应密度值，并测量吸管浸入液体的深度h，再利用收集的数据画出图像，A、B分别对应乙图中图线①②。他进一步研究发现对同一密度计h和的乘积不变。下列有几种说法：
①密度计A、B在同一液体中受到的浮力相等
②密度计B上越接近小钢珠的位置，刻度线对应的密度值越大
③当A、B两密度计分别漂浮在不同液体中，且浸入液体的深度h相同时，密度计B所在液体的密度比较小
④若图乙中，则密度计A上与刻度线的间距大于与刻度线的间距
其中正确的说法有几个（ ）
A. 1个B. 2个C. 3个D. 4个
【答案】A
【解析】①密度计在液体中均处于漂浮状态，浮力等于重力，密度计质量不相同，由可知，密度计的重力不相等，所以在同一液体中受到的浮力不相等，故①错误；
②密度计B上越接近小钢珠的位置，排开的体积越小，由可知，刻度线对应的密度值越大，故②正确；
③由图乙可知，当液体密度相同时，，密度计横截面积相同，所以B密度计排开液体的体积更大，由可知，密度计B受到的浮力更大，因浮力等于重力，所以密度计B的重力更大。当A、B两密度计分别漂浮在不同液体中，且浸入液体的深度h相同时，因B受到的浮力更大，所以密度计B所在液体的密度比较大，故③错误；
④研究发现对同一密度计h和的乘积不变，即
与刻度线的间距
与刻度线的间距
又因为，且所以密度计A上与刻度线的间距小于与刻度线的间距，故④错误。
故选A。
8. 如图所示的“吸引”现象中，由大气压强引起的是（ ）

A. 甲图：摩擦后的气球吸头发
B. 乙图：拔火罐时玻璃罐吸在皮肤上
C. 丙图：两个铅块挤压在一起
D. 丁图：象棋讲解时，棋吸在板子上
【答案】B
【解析】A．摩擦后的气球吸头发利用带电体吸引轻小物体，不是利用大气压，故A不符合题意；
B．拔火罐时，把酒精或其它药棉在罐内烧一下，加热罐中空气，冷却后使罐中气压小于外面的大气压，从而吸在皮肤上，故B符合题意；
C．两个铅块挤压在一起是利用分子间的作用力，故C不符合题意；
D．棋子吸在板子上，利用磁场对磁体的磁力作用，故D不符合题意。故选B。
9. 随着“双碳”政策实施，绿色能源快速发展，新能源汽车迅速进入人们的生活，下列说法正确的是（ ）
A. 充电桩在安装时必须安装配套漏电保护器
B. 排列成串的充电桩是相互串联安装的
C. 充电过程中将化学能转化为电能
D. 接了漏电保护器后，充电桩就不用再接地线了
【答案】A
【解析】A．充电桩输出功率大，充电桩在安装时，为了用电安全，必须安装配套漏电保护器，故A正确；
B．排列成串的充电桩之间互不影响，所以是并联安装的，故B错误；
C．充电过程中，消耗电能，将电能转化为化学能储存在电池里，故C错误；
D．漏电保护器是有人接入电路时断开，保护人的安全，接地线是为了防止充电桩带电带来危害，因此接了漏电保护器，充电桩还需要接地线，故D错误。故选A。
10. 国是目前为数不多的可以生产无针注射器的国家。如图所示是一种无针注射器，工作时永磁体的磁场与通电线圈相互作用，产生强大的助推力，使药液以接近声音的速度注入皮肤。下列实验与该注射器工作原理的是（ ）
A. B.
C. D.
【答案】A
【解析】无针注射器工作时永磁体的磁场与通电线圈相互作用，产生强大的助推力，其原理是通电导体在磁场中受到力的作用。
A.该装置中有电源，闭合开关后，通电导体在磁场中会受到力作用而运动，与无针注射器的工作原理相同，故A 符合题意；
B.该装置是奥斯特实验，说明通电导线周围存在磁场，与无针注射器的工作原理不同，故B不符合题意。
C.该装置是发电机的模型，其原理是电磁感应现象，即闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，与无针注射器的工作原理不同，故C不符合题意；
D.该装置是探究电磁铁磁性强弱与线圈匝数关系的实验，与无针注射器的工作原理不同，故D不符合题意。故选A。
11. 如图甲所示是同学们训练乒乓球用发球机。如果乒乓球发球机在同一高度以相同的初速度朝不同方向分别发出a、b、c三个球，如图乙。若不计空气阻力，则下列说法正确的是（ ）
A. a球上升过程中，动能增大，重力势能减小
B. b球到达最高点时，重力势能最大，动能为
C. a、b两球在最高点时机械能相等
D. 三个球到达乒乓球案的速度大小关系
【答案】C
【解析】A．a球上升过程中，质量不变，速度变小，高度增加，故动能减小，重力势能增大，故A错误；
B．b球到达最高点时，速度不为0，所以动能也不为0，故B错误；
CD．乒乓球发球机在同一高度以相同的初速度朝不同方向分别发出a、b、c三个球，则机械能是相同的，不计空气阻力，三个小球的机械能是守恒的，所以三个小球到达桌面时的机械能相同，由于高度相同，重力势能相同，则动能也相同。所以三球到达乒乓球台的速度相同，故C正确，D错误。故选C。
12. 图甲是通过小灯泡L的电流I随其两端电压U变化的图像。将小灯泡L和定值电阻R接入如图乙所示的电路中，只闭合开关S时，小灯泡的实际功率为0.7W。开关S、S1都闭合时，电流表的示数为0.48A。已知电源两端电压保持不变，下列说法中正确的是（ ）
A. 由甲图可知小灯泡的阻值不变
B. 电源电压为5V
C. 电阻R的阻值为12.5Ω
D. 开关S、S1都闭合时，电路消耗的总功率为2.88W
【答案】C
【解析】A．由图甲可知，小灯泡L的电流与电压变化图像是一条曲线，则小灯泡L的电压与电流的比值不是定值，所以小灯泡的阻值是变化的，故A错误；
B．只闭合开关S时，小灯泡的实际功率为0.7W，由甲图可知，灯泡的电压为2.5V，电流为0.28A时，小灯泡的实际功率
所以小灯泡两端电压为2.5V，则电源电压为2.5V，故B错误；
C．由图乙可知，开关S、S1都闭合时，小灯泡L和定值电阻R并联，电流表测量干路中电流，电流表的示数为0.48A，灯泡的电流为0.28A，由并联电路中电流规律可知，定值电阻R的电流
由并联电路中电压规律可知，定值电阻R的电压为2.5V，则电阻R的阻值为，故C正确；
D．开关S、S1都闭合时，电路消耗的总功率
故D错误。故选C。
二、填空题：本大题共7小题，共25分。
13. 扬州绿茶具有深厚的文化底蕴和独特的口味特点，请回答下列物理问题；
（1）绿茶看起来是绿的，因为茶叶________（选填”反射”或”吸收”）绿光。
（2）炒制茶叶时，通过加热使新鲜茶叶中的水分快速________（填物态变化名称），这便是“杀青”。
（3）泡茶时，茶水散发出清香，这是________现象。
【答案】（1）反射 （2）汽化 （3）扩散
【解析】【小问1】绿茶看起来是绿的，因为茶叶反射绿光进入人眼。
【小问2】其他条件不变时，液体的温度越高，蒸发越快，蒸发是汽化的一种方式，炒制茶叶时，通过加热使新鲜茶叶中的水分快速汽化成水蒸气，这便是“杀青”。
【小问3】泡茶时，茶水散发出清香，这是扩散现象，茶水分子不断扩散到空气中。
14. 铝箔纸在生活中应用广泛。
（1）铝箔纸可用于烧烤烘焙等高温处理过程，如图甲，这主要是因为其______（熔点/沸点）高，且导热性______（好/差）；
（2）将铝箔纸剪成条状制作成一验电器，如图乙，利用______原理可检验物体是否带电；
（3）利用铝箔纸导电性好的特征作为导线，与电池、铅笔芯串联可制成一盏“笔芯电灯”，如图丙，接通一会儿，小小的铅笔芯竟然热得发光，而与它相连的铝箔纸条却不怎么热，原因是______。
【答案】（1） 熔点 ； 好（2）带电体可以吸引轻小物体 （3）见解析
【解析】【小问1】铝箔纸可用于烧烤烘焙等高温处理过程，这主要是因为其熔点高，耐高温，同时导热性好，可以快速加热食物。
【小问2】将铝箔纸剪成条状制作成一验电器，如图乙，利用带电体可以吸引轻小物体原理可检验物体是否带电，若铝箔条被吸引，说明物体带电，反之不带电。
【小问3】铝箔纸条和铅笔芯串联，通过的电流相等，通电时间相等，铝箔纸条的电阻小于铅笔芯的电阻，由焦耳定律可知，铅笔芯产生的热量多，铝箔纸条产生的热量少，铝箔纸温度比铅笔芯的低，所以不怎么热。
15. 科学探究小组用真空罩进行了以下探究。如图-1当真空罩中的空气被逐渐抽出时，闹铃的声音会___________，推理得出声音的传播需要介质；如图-2拨打真空罩中的手机，手机有“来电显示”，说明电磁波___________（选填“能”或“不能”）在真空中传播；如图-3真空罩中的吸盘在抽气过程中会掉落，从而验证吸盘吸在一起是___________的作用。
【答案】逐渐减小 ；能 ；大气压
【解析】分析图-1的实验现象：当真空罩中的空气被逐渐抽出时，罩内空气减少，声音传播的介质逐渐减少，因此闹钟的声音会逐渐减弱，直至几乎听不见。由此可推理得出：声音的传播需要介质。
分析图-2的实验现象：拨打真空罩中的手机时，手机显示“来电显示”，说明手机接收到了电磁波信号。由此可得出结论：电磁波能在真空中传播。
分析图-3的实验现象：吸盘吸在一起的原理是利用外部大气压将吸盘压紧。当真空罩内空气被抽出时，内部气压降低，吸盘外部气压与内部气压的差值减小，导致吸盘无法维持吸附状态而掉落。这验证了吸盘吸附是由于大气压的作用。
16. 学习光学知识后，小明进行如下观察与思考：
（1）用图甲方法来研究太阳光，在测量各区域温度时，温度计放在______光外侧时示数升高较明显，______光外侧的光能使荧光物质发光；
（2）学校水池里有一把水位标尺，小明发现水池里的一条鱼恰好在标尺45cm处，水面在标尺75cm处，则鱼到水面的实际深度______于30cm；
（3）图乙水池底有一光源S发出的光经过水面折射后照亮墙上的N点，当向水池注水使水面上升高度d后，墙上的M点（未画出）被照亮，则M、N点间的距离______于d。
【答案】（1）红 ；紫 （2）等 （3）小
【解析】【小问1】红外线热效应明显，故温度计放在红光外侧时示数升高较明显。
紫外线可以使荧光物质发光，故紫光外侧的光能使荧光物质发光。
【小问2】鱼反射的光与水中尺子反射的光在水面处都会发生折射，看到的鱼和水中的刻度值都是它们的像，鱼的实际位置在标尺的实际刻度45cm处，故鱼到水面的实际深度为75cm-45cm=30cm
鱼到水面的实际深度等于30cm。
【小问3】光从水中斜射入空气中时，折射角大于入射角，由数学知识知，当水面上升高度d时，墙上被照亮的M、N点之间的距离小于d。
17. 如图所示，用12N的拉力沿竖直方向匀速拉起重为20N的重物，物体上升0.1m所用时间为4s，此过程中拉力做的有用功为______J，拉力的功率为______W，动滑轮的机械效率为______%，重物的机械能将______。
【答案】 ① 2 ②. 0.6 ③. 83.3 ④. 增大
【解析】有用功为
动滑轮有效绳子段数，则绳子自由端移动距离为
则总功为
则拉力的功率为
动滑轮的机械效率为
重物匀速上升，质量不变，速度不变，则动能不变，高度增加，则重力势能变大，所以机械能变大。
18. 在如图所示电路中，电源电压恒定，是定值电阻，小灯泡规格是“”，滑动变阻器规格是“”，当的滑片位于最右端时，只闭合，灯泡正常发光，再闭合、，电流表的示数变为，则电源电压是______。当只闭合开关时，在内产生的热量是______；只闭合开关，移动滑动变阻器滑片时，的最大电功率是______。
【答案】6 ；360 ； 2.5
【解析】由图可知，只闭合S1，当R的滑片P位于最右端时，变阻器连入阻值为0，只有灯泡连入电路中，灯泡正常发光，所以电源电压U=U额=6V
再闭合S2、S3，R0与L并联，电流表测干路电流，示数变为1.1A，此时灯泡仍正常发光，小灯泡L规格是“6V 3W”，小灯泡的额定电流
由并联电路特点可知，通过R0的电流I0=I-IL=1.1A-0.5A=0.6A
所以R0的阻值
当只闭合开关S2时，只有R0连入电路中，在100s内R0产生的热量是
[3]只闭合开关S3，R0与R串联，允许通过变阻器的最大电流为0.5A，由串联电路的电流特点知，电路中最大电流为0.5A，所以R0的最大电功率
19. 图甲电路中，电源电压恒定，滑动变阻器的最大阻值为闭合，移动滑片，滑动变阻器的电功率与其阻值变化的图像如图乙所示。滑动变阻器接入电路的阻值由变化到的过程中，电压表和的示数均变化了，电流表的示数变化了
（1）电源电压是______；
（2）电阻的阻值为______的阻值为______；
（3）电路消耗的总功率的最小值是______。
【答案】（1）6 （2） 5 ； 20 （3）1.2
【解析】【小问1】闭合开关S后，R0、R1、R2串联，电流表测电路中的电流，电压表V1测R1、R2两端的电压之和，电压表V2测R0、R1两端的电压之和。
滑动变阻器接入电路的阻值为时，电路中的电流为，则两端的电压
滑动变阻器接入电路的阻值为时，电路中的电流为，则两端的电压
则两端的电压的变化量
根据串联电路的电压规律可知，两端的电压的变化量等于R1、R2两端电压之和的变化量，即等于电压表V1示数的变化量，所以，则
同理可求得。
由图乙可知，滑动变阻器接入电路的阻值分别为和时，滑动变阻器消耗的电功率相等，即
则，由题意知
则，。
滑动变阻器接入电路的阻值为时，电源电压为
滑动变阻器接入电路的阻值为时，电源电压为
解得，。
【小问2】由上问可知，。
【小问3】滑动变阻器接入电路的阻值为时，此时电路电阻最大，功率最小。电路消耗的总功率的最小值
三、解答题：本题共9小题，共51分。解完成下面小题时要求写出必要的文字说明、公式和演算过程。
20. 按照要求作图：
（1）如图所示是小华眼睛刚好能看到盛水杯子底部硬币左边缘A的光路图，保持眼睛在C点不动，缓慢向杯子中加入水（硬币位置不动），请在图中画出小华刚好能看到硬币右边缘B点的光路图及此时水面的位置。
（2）“低头族”长时间低头看手机，会引起颈部肌肉损伤．可以将低头时的头部视为如图所示的杠杆模型。支点为O，A点为头部的重心，B点为肌肉拉力的作用点。请在图中画出最小动力F和重力G的力臂L。
（3）一间教室要安装2盏“220V 60W”的电灯和一个插座，要求开关S控制两盏灯，且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来。
【答案】见解析
【解析】【小问1】眼睛在C点不动，要想小华刚好能看到硬币右边缘B点，B点反射的光线经过水面折射后，需要与原来A点反射的光线经过水面折射后的光线重合。这就需要B点反射的光线与A点反射的光线平行，此时B点反射的光线跟A点反射的光线经过水面折射后的光线的交点即为水面的位置，如图所示：
【小问2】重力的方向始终是竖直向下的，力臂是从支点到力的作用线的垂直距离。过O点作重力G作用线的垂线段，即为重力G的力臂L；根据杠杆平衡条件 F1​L1​=F2​L2​ ，在阻力和阻力臂一定时，动力臂越长，动力越小。连接OB ，过 B 点作OB的垂线，方向向下，即为最小动力 F （因为 OB 是最长动力臂 ），如图所示：
【小问3】家庭电路中，为使每盏灯都能正常发光，两盏灯应并联，开关要同时控制两盏灯，则将开关接在干路的火线上，这样才能保证每盏灯都能正常发光且安全。如图所示：
21. 小明用如图所示的装置做“探究凸透镜成像规律”实验。
（1）如图，把蜡烛、凸透镜、光屏依次摆放在光具座上，并将蜡烛烛焰和光屏的中心调到凸透镜的主光轴上，光屏上恰好成一清晰的像，则像的性质是______（填字母）；
A．倒立、放大的实像 B．倒立、缩小的实像 C．倒立、等大的实像 D．正立、放大的虚像
（2）这个凸透镜焦距可能是______（填字母）；
A．8cm B．12cm C．16cm D．20cm
（3）图中只移动蜡烛和光屏，可以模拟投影仪成像原理的操作是______（填字母）；
A．都左移 B．都右移
C．蜡烛左移，光屏右移 D．蜡烛右移，光屏左移
（4）若仅将图中光屏向右移动一小段距离，在凸透镜和烛焰之间放置一个合适的______（选填“近视”或“远视”）眼镜，可使光屏上再次得到烛焰清晰的像。
【答案】（1） B （2） B （3）B （4）近视
【解析】（1）由凸透镜的成像规律可知，光屏上所成的像为实像，当物距大于像距时，成倒立缩小的实像，故B符合题意，ACD不符合题意。故选B。
（2）当物距大于像距时，物距大于一倍焦距小于二倍焦距，像距大于二倍焦距，可得
解得，故B符合题意，ACD不符合题意。故选B。
（3）由凸透镜的成像规律可知，当物距在一倍焦距与二倍焦距之间是，像距大于二倍焦距，成正立放大的实像，是投影仪成像原理，所以蜡烛和光屏都要向右移动。故B符合题意，ACD不符合题意。故选B。
（4）若仅将图中光屏向右移动一小段距离，此时像距增大，在凸透镜和烛焰之间放置一个合适的近视眼镜，近视眼镜是凹透镜，凹透镜对光线具有发散作用，会推迟光线会聚成像，可使光屏上再次得到烛焰清晰的像。
22. 小明用相同的矿泉水瓶做“探究压力的作用效果与哪些因素有关”的实验。（瓶中均为水，且B、C、F中装满水）
（1）实验通过观察______来比较压力的作用效果；
（2）通过A、B两次实验____（选填“能”或“不能”）比较压力作用效果与压力大小的关系
（3）将图F所示的两个矿泉水瓶紧靠在一起放在海绵上，压力作用效果与图______（填字母）一致；
（4）同组的小华还想知道：在B、C两次实验中水对瓶底和瓶盖的压力的大小关系，你认为。
【答案】（1）海绵的凹陷程度 （2）不能 （3）B （4）大于##＞
【解析】【小问1】压力的作用效果不易观察，实验中通过观察海绵的凹陷程度来比较压力的作用效果，采用了转换法。
【小问2】实验A中使用的是砖块，形变量不明显，B中使用的是海绵，形变量明显，所以不能通过实验A、B比较压力作用效果与压力大小的关系。
【小问3】图F的压力是图B的两倍，受力面积也是B的两倍，由可知，图F的压力作用效果与图B的压力效果相同。
【小问4】B、C中水的灌满的，液体深度相同，液体密度相同，由可知，液体对容器底部的压强相同，图B中容器底面积更大，由可知，容器底部受到的液体压力更大，。
23. 如图，在探究“滑动摩擦力的大小与哪些因素有关”的实验中
（1）小龙在水平的长木板上，用弹簧测力计水平向左拉动木块A，并使其做匀速直线运动，此时弹簧测力计读数是______N。
（2）他测得的实验数据如表。
若要探究滑动摩擦力的大小与接触面粗糙程度的关系，应该比较第______两次实验数据；
（3）小华将木块沿竖直方向截去一半后，测得木块所受的滑动摩擦力为变为原来的一半。她由此得出：滑动摩擦力的大小随接触面积的减小而减小，你认为她的探究过程存在什么问题：______。
（4）小勇想到改进这个实验方法，将弹簧测力计圆环固定在墙上，挂钩挂着木块，木块下面是一长木板，实验时拉着长木板沿水平向左运动，这样长木板______（“一定”或“不一定”或“一定不”）要作匀速运动，此时木块受到的摩擦力方向是水平向______（选填“左”或“右”）。
【答案】（1）2.8 （2）1和3 （3）没有控制压力相同 （4）不一定 ；左
【解析】【小问1】由图知，测力计的分度值为0.1N，示数为2.8N。
【小问2】若要探究滑动摩擦力的大小与接触面粗糙程度的关系，需要控制压力相同，接触面的粗糙程度不同，所以应该比较第1和3两次实验数据。
【小问3】研究摩擦力与接触面积大小关系时，要控制压力和接触面粗糙程度相同，只改变接触面积大小，将木块切去一半，则木块对桌面的压力也变为一半，即没有控制压力大小不变，实验结论是不科学的。
【小问4】图乙中，将弹簧测力计圆环固定在墙上，挂钩挂着木块，木块下面一长木板，实验时拉着长木板沿着水平向左运动，无论木板是否匀速直线运动，木块处于静止状态，摩擦力等于拉力大小，所以不一定要木板做匀速直线运动。
木块处于静止状态，在水平方向上受力平衡，受到摩擦力和拉力的作用，拉力是水平向右的，所以摩擦力是水平向左的。
24. 为了去除草莓表面残留的农药、细菌和果虫，利用盐水清洗草莓是一种有效的方法。小明想用密度为1.15g/cm3的盐水清洗草莓，为检验配制的盐水是否合格，设计了实验方案并进行了如下操作。
（1）将天平放在水平桌面上，将游码移至标尺左端零刻度线上，发现指针的位置如图甲，则需将平衡螺母向______调节。
（2）用天平测出空烧杯的质量为15g，往烧杯中倒入适量盐水，用天平测出烧杯和盐水的总质量如图乙；将烧杯中的盐水倒入量筒中，液面位置如图丙；则盐水的密度为______g/cm3。
（3）按照此方案测得盐水的密度与真实值相比______。
（4）小明洗草莓时发现草莓会漂浮在盐水上，于是采用了图丁所示的方法测量了草莓的密度
①用天平测出草莓的质量为m；
②将草莓轻轻放入盛满盐水的烧杯中，用细针将草莓压入盐水中浸没，盐水溢出；擦干烧杯外壁，取走细针，测出此时草莓、烧杯和盐水的总质量为m1；
③再取走草莓，将烧杯中盐水加满，测出烧杯和盐水的总质量为m2，则草莓的密度ρ草莓=______。（用ρ盐水、m、m1、m2表示）
【答案】（1）左 （2）1.12 （3）偏大 （4）
【解析】【小问1】如图甲，将天平放在水平桌面上，把游码放在零刻度线处，发现指针指在分度盘的右侧，要使横梁平衡，应将平衡螺母向左调。
【小问2】标尺上1g被分成5小格，天平的分度值为0.2g；盐水和烧杯的总质量m总=50g+5g+4.8g=59.8g
量筒中盐水的体积为V盐水=40mL=40cm3
量筒中盐水的质量m盐水=m总-m杯=59.8g-15g=44.8g
盐水的密度
【小问3】将烧杯中的盐水倒入量筒中时，由于烧杯内壁粘有少量盐水，测量出的盐水体积V偏小，根据密度公式可知，质量不变，体积偏小，密度偏大。
【小问4】由题意可知，草莓排开盐水的质量m排=m+m2-m1
则草莓排开盐水的体积
因为草莓浸没在盐水中，所以草莓的体积等于草莓排开盐水的体积
故草莓的密度
25. 如图所示，图甲、图乙分别是“观察水的沸腾”和探究“冰的熔化特点”的实验装置，小明将这两个实验进行对比研究，图丙、图丁是实验后画出的图像。
（1）两个实验装置用到的共同的测量工具有______和秒表；
（2）由图像丙可知冰是______（选填“晶体”或“非晶体”）；
（3）通过实验并结合图丙、图丁的图像可知：冰的熔化过程和水的沸腾过程具有的共同特点是______；
（4）为了拓展研究，小明在实验时往水中加了适量盐，在相同的条件下，获得了与其他同学不同的沸点值。为了探究盐水的浓度与沸点的关系，同学们通过实验得出不同浓度的盐水在标准大气压下的沸点，数据记录如下：
分析表中数据可知，当盐水浓度增大时其沸点会______；根据以上探究得到的结果，煮食物时要想让汤汁尽快沸腾，最好选择______（选填“先”或“后”）放盐。
【答案】（1）温度计 （2）晶体 （3）吸收热量，但温度不变
（4） 升高 ；后
【解析】【小问1】在 “观察水的沸腾” 和探究 “冰的熔化特点” 这两个实验中，都需要测量温度和时间。测量温度要用温度计，测量时间要用秒表，所以两个实验装置用到的共同的测量工具有温度计和秒表。
【小问2】观察图像丙，我们看到冰在熔化过程中，有一段温度保持不变的过程。根据晶体的定义，晶体在熔化时吸收热量但温度不变，所以冰是晶体。
【小问3】观察图像丙中冰的熔化过程，冰吸收热量但温度不变；再看图像丁中水的沸腾过程，水吸收热量温度也不变。所以冰的熔化过程和水的沸腾过程具有的共同特点是吸收热量，温度不变。
【小问4】分析中的表格数据，发现随着盐水浓度增大，盐水的沸点逐渐升高，即当盐水浓度增大时其沸点会升高。煮食物时，要想让汤汁尽快沸腾，也就是希望汤汁的沸点低一些。因为先放盐会使汤汁在一开始就有较高的浓度，导致沸点升高，而后期放盐可以让汤汁在前期以较低沸点的状态存在，更容易沸腾，所以最好选择后放盐。
26. 小明利用如图甲所示的电路探究“电流与电压、电阻的关系”，可供选择的器材有：电源（两节新干电池），电流表、电压表、开关，阻值分别为5Ω、10Ω、60Ω的定值电阻各一个，“10Ω 1A”、“20Ω 1.5A”、“30Ω 2A”三种规格的滑动变阻器，导线若干。
（1）请你用笔画线代替导线，将图乙中的实物图连接完整。
（2）连接电路时应将变阻器滑片P移到______（选“A”或“B”）端。
（3）闭合开关，发现电流表无示数，电压表指针有明显偏转，原因可能是______。
（4）故障排除后，小明首先“探究电流与电阻关系”，他把5Ω的电阻接入电路，移动变阻器滑片P，使电压表示数为2V，读出电流表示数后，断开开关；将5Ω电阻替换为10Ω的电阻继续进行实验；本次实验中所选滑动变阻器的规格为______。
（5）完成上述实验后，小明把5Ω的电阻接入电路中，来探究“电流与电压的关系”。通过正确操作得到数据如下表所示，分析表中数据得到的结论是______。
（6）小华在原有器材的基础上，增加了定值电阻R0、电阻箱（）和一个单刀双掷开关，设计了几种单表测量额定电压为2.5V小灯泡额定功率的电路图，如图丙所示，其中符合要求的有______。
A. B.
C. D.
【答案】（1）见解析 （2）A （3）R断路 （4）“30Ω 2A”
（5）电阻一定时，电流与电压成正比 （6）AD
【解析】【小问1】根据电路图，变阻器右下接线柱连入电路中，如图所示：
【小问2】连接电路时，为保护电路，闭合开关前，应将变阻器滑片P移到阻值最大处的A端。
【小问3】闭合开关，发现电流表无示数，说明电路可能断路，电压表指针有明显偏转，电压表与电源连通，故原因可能是R断路。
【小问4】电压表控制的电压为2V，根据串联电路电压的规律，变阻器分得的电压U滑=3V﹣2V=1V
变阻器分得的电压为电压表示数的0.5倍，根据分压原理，当接入60Ω电阻时，变阻器连入电路中的电阻为R滑=0.5×60Ω=30Ω
故为了完成整个实验，应该选取“30Ω 2A”的滑动变阻器。
【小问5】横向比较表中数据：电压增大为原来的几倍，通过的电流也增大原来的几倍，即电阻一定时，电流与电压成正比。
【小问6】A．图A中，S先接b，移动滑动变阻器，使电压表的示数为2.5V时，灯泡正常发光；再接a，调节变阻箱连入电路的电阻，使电压表的示数仍为2.5V时，此时电阻箱的电阻等于灯泡的电阻，所以能测出小灯泡的额定功率，故A符合题意；
B．无论S接a还是接b都无法得知小灯泡是否正常发光，此方案不能测定小灯泡的额定电功率，故B不符合题意；
C．开关接a和接b时，不能确定灯是否正常工作，不能测定小灯泡的额定电功率，故C不符合题意；
D．S先接a，移动滑动变阻器的滑片，使电压表的示数为2.5V时，灯泡正常发光；再接b测量出灯泡和电阻箱的总电压，求出电阻箱两端电压，进而求出电流，所以能测出小灯泡的额定功率，故D符合题意。故选AD。
27. 如图所示是物流机器人在智能配送。若空载时该物流机器人重为，每个轮胎与地面的接触面积为，当该物流机器人完成所有配送任务后返回服务站时，在某平直道路上以的速度匀速行驶了，已知机器人匀速行驶所受阻力是其重力的倍，。求此过程中：
（1）求机器人对水平路面的压强？
（2）匀速行驶时牵引力对机器人所做的功？
【答案】（1） （2）
【解析】【小问1】因为在水平地面上
每个轮胎与地面的接触面积为，机器人对水平路面的压强
【小问2】因为物流机器人做水平匀速直线运动，所以
以的速度匀速行驶了距离为
牵引力对机器人所做的功为
28. 某电热水器有高温挡和低温挡。科学兴趣小组为模拟该热水器的工作原理，设计了如图甲所示电路。工作电路中有两根电热丝和规格为“”，的阻值为，电源电压为。温控电路中电源电压恒为为定值电阻，放置于水箱中的热敏电阻的阻值随温度变化的关系如图乙所示。闭合开关，当通过电磁铁线圈中的电流大于或等于时，衔铁会被吸下，工作电路断开。电磁铁线圈的电阻忽略不计。[水的比热容为]
（1）闭合开关S后，电磁铁的上端为______极；当旋钮开关处于“b、c”位置时，工作电路中的电流为______A ；当旋钮开关处于______位置时，工作电路处于高温挡；
（2）某次工作过程中，工作电路处于高温挡正常工作30分钟后，水箱中水温升高了40℃，衔铁被吸下、该过程中，工作电路的热效率为84%，则水箱中水的质量为多少kg？
（3）为了使温控电路控制的最高水温可以在60～84℃范围内调节，需对温控电路进行改进。兴趣小组用滑动变阻器和热敏电阻Rt来实现，请在图丙所示虚线框内完善改进后的温控电路，并标明滑动变阻器的调节范围。（此问不要求写出计算过程）
【答案】（1） S##南 ； 5 ； cd （2）19.8kg （3）见解析
【解析】【小问1】根据右手螺旋定则，右手握住螺线管，四指指向电流方向（电流从电磁铁上端流入），大拇指所指的方向（下端）为N极，所以电磁铁的上端为S极。
当旋钮开关处于“b、c”位置时，电路为的简单电路，此时正常工作，则
当旋钮开关处于“c、d”位置时，此时和并联，电路电阻小，功率大，工作电路处于高温挡。
【小问2】高温挡时，、并联，
则总功率
高温挡正常工作30分钟消耗电能
水吸收的热量
水的质量
【小问3】当通过电磁继电器线圈中的电流大于或等于50mA时，衔铁会被吸下，工作电路断开，此时控制电路中的总电阻
由图像可知：水温为60℃热敏电阻的阻值为220Ω，水温为84℃热敏电阻的阻值为160Ω，则
所以为了使温控电路控制的最高水温可以在60℃-84℃范围内调节，滑动变阻器和热敏电阻应串联连接。
根据串联电路的总电阻等于各分电阻之和可知，当水温为60℃时滑动变阻器连入电路的阻值为
当水温为84℃时滑动变阻器连入电路的阻值为
所以滑动变阻器的调节范围为20Ω~80Ω。如图所示
序号
接触面
压力/N
滑动摩擦力/N
1
木块与木板
4.0
0.8
2
木块与木板
5.0
1.0
3
木块与砂纸
4.0
1.2
盐水的浓度/%
0
2
4
6
8
10
12
14
沸点/℃
100.0
100.3
100.6
101.0
101.3
101.6
102.0
102.3
验序号
①
②
③
④
⑤
电压U/V
0.5
1.0
1.5
2.0
2.5
电流I/A
0.1
0.2
0.3
0.4
0.5
