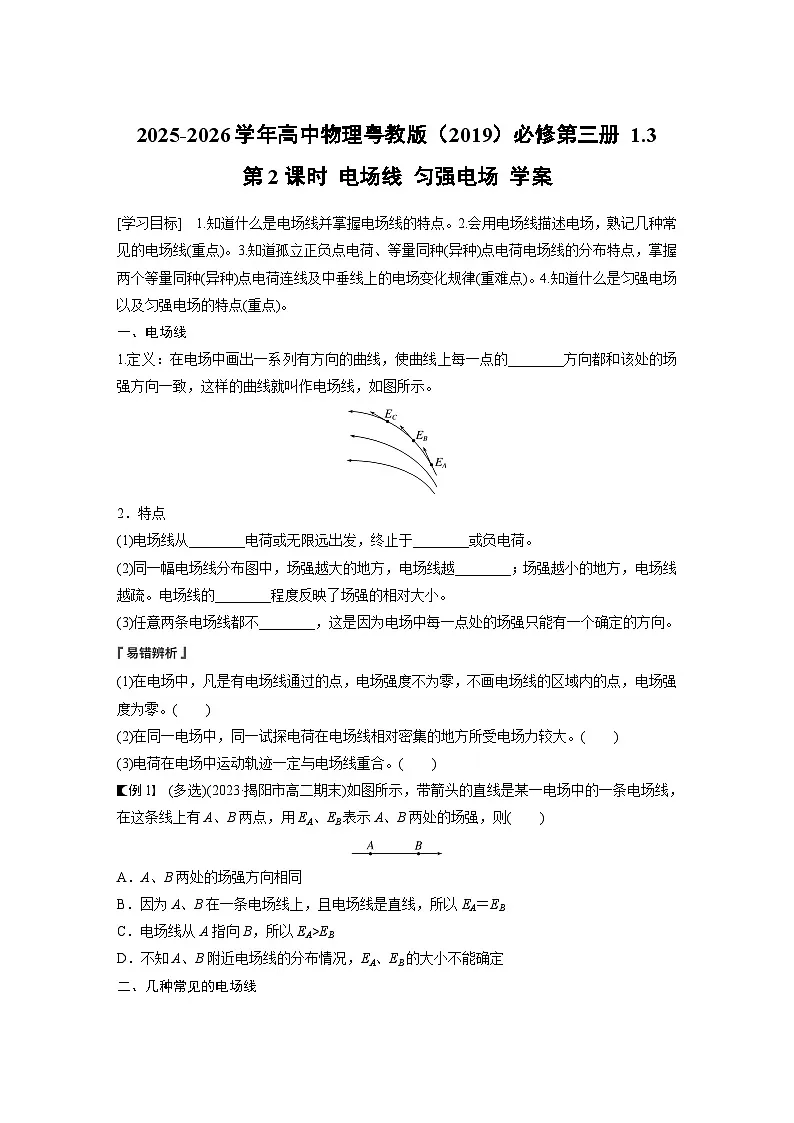

物理粤教版 (2019)电场电场强度第2课时学案

这是一份物理粤教版 (2019)电场电场强度第2课时学案，共6页。
一、电场线
1.定义：在电场中画出一系列有方向的曲线，使曲线上每一点的________方向都和该处的场强方向一致，这样的曲线就叫作电场线，如图所示。
2．特点
(1)电场线从________电荷或无限远出发，终止于________或负电荷。
(2)同一幅电场线分布图中，场强越大的地方，电场线越________；场强越小的地方，电场线越疏。电场线的________程度反映了场强的相对大小。
(3)任意两条电场线都不________，这是因为电场中每一点处的场强只能有一个确定的方向。
(1)在电场中，凡是有电场线通过的点，电场强度不为零，不画电场线的区域内的点，电场强度为零。( )
(2)在同一电场中，同一试探电荷在电场线相对密集的地方所受电场力较大。( )
(3)电荷在电场中运动轨迹一定与电场线重合。( )
例1 (多选)(2023·揭阳市高二期末)如图所示，带箭头的直线是某一电场中的一条电场线，在这条线上有A、B两点，用EA、EB表示A、B两处的场强，则( )
A．A、B两处的场强方向相同
B．因为A、B在一条电场线上，且电场线是直线，所以EA＝EB
C．电场线从A指向B，所以EA>EB
D．不知A、B附近电场线的分布情况，EA、EB的大小不能确定
二、几种常见的电场线

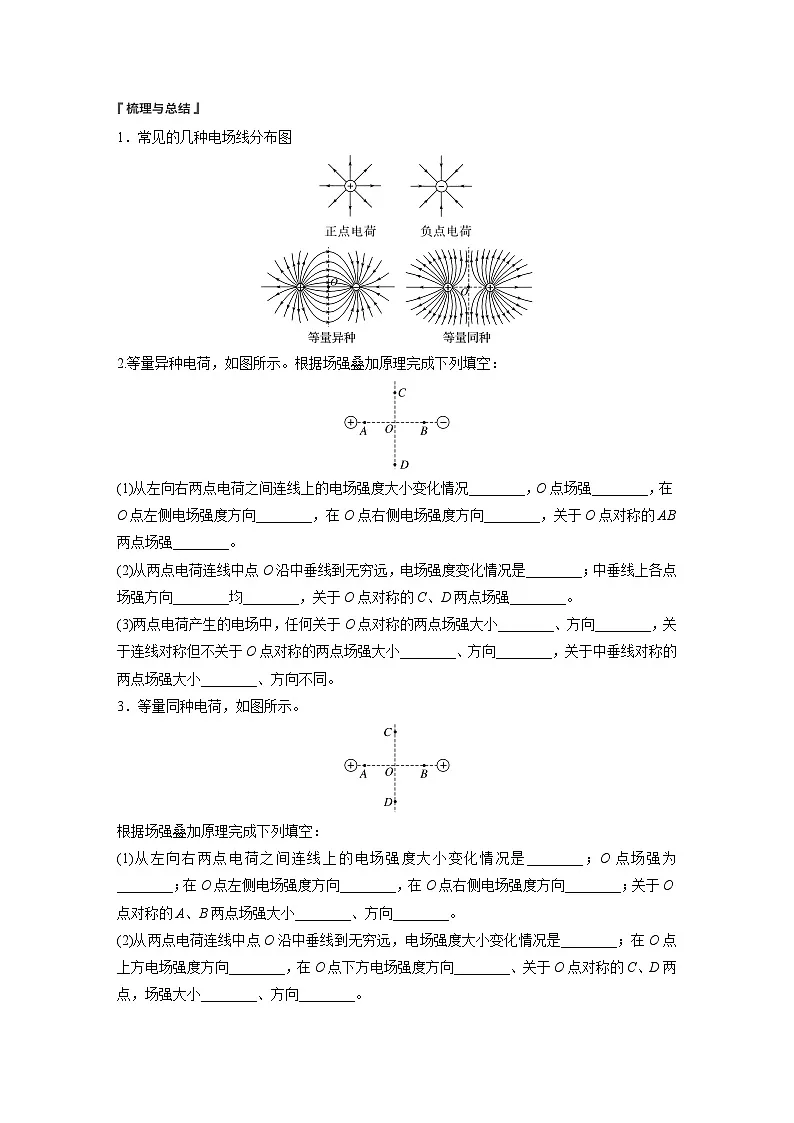

1．常见的几种电场线分布图
2.等量异种电荷，如图所示。根据场强叠加原理完成下列填空：
(1)从左向右两点电荷之间连线上的电场强度大小变化情况________，O点场强________，在O点左侧电场强度方向________，在O点右侧电场强度方向________，关于O点对称的AB两点场强________。
(2)从两点电荷连线中点O沿中垂线到无穷远，电场强度变化情况是________；中垂线上各点场强方向________均________，关于O点对称的C、D两点场强________。
(3)两点电荷产生的电场中，任何关于O点对称的两点场强大小________、方向________，关于连线对称但不关于O点对称的两点场强大小________、方向________，关于中垂线对称的两点场强大小________、方向不同。
3．等量同种电荷，如图所示。
根据场强叠加原理完成下列填空：
(1)从左向右两点电荷之间连线上的电场强度大小变化情况是________；O点场强为________；在O点左侧电场强度方向________，在O点右侧电场强度方向________；关于O点对称的A、B两点场强大小________、方向________。
(2)从两点电荷连线中点O沿中垂线到无穷远，电场强度大小变化情况是________；在O点上方电场强度方向________，在O点下方电场强度方向________、关于O点对称的C、D两点，场强大小________、方向________。

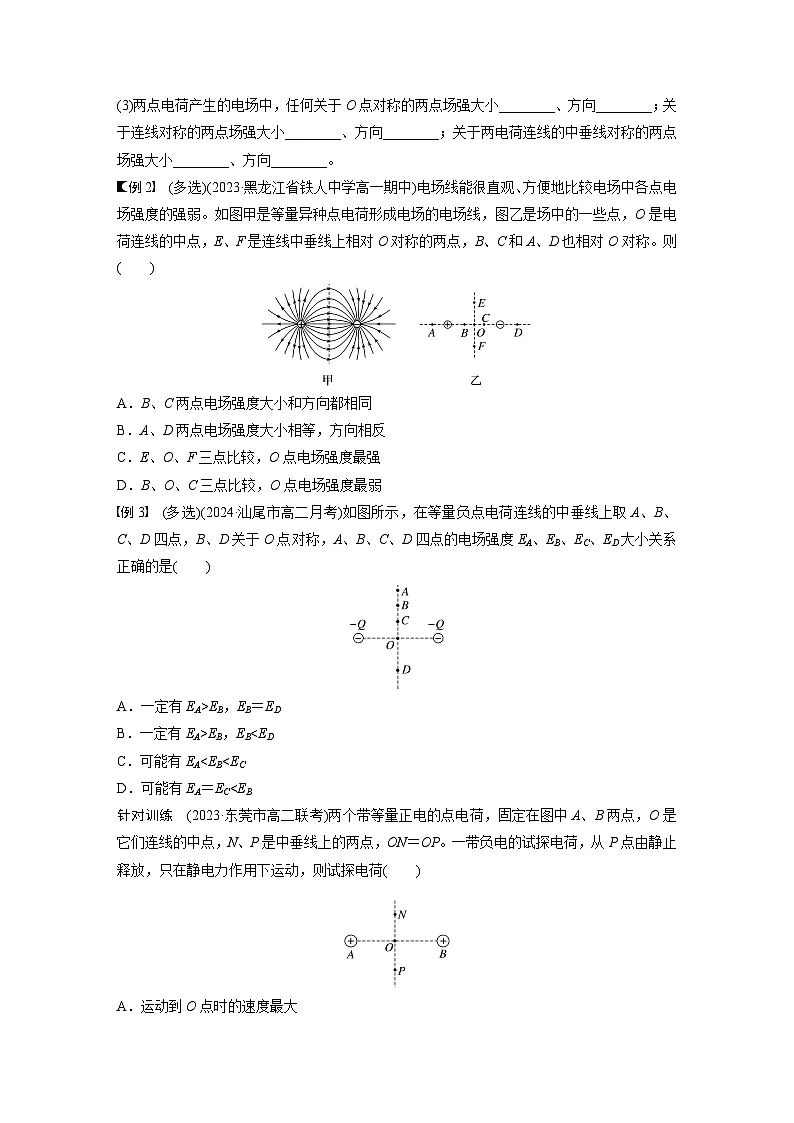

(3)两点电荷产生的电场中，任何关于O点对称的两点场强大小________、方向________；关于连线对称的两点场强大小________、方向________；关于两电荷连线的中垂线对称的两点场强大小________、方向________。
例2 (多选)(2023·黑龙江省铁人中学高一期中)电场线能很直观、方便地比较电场中各点电场强度的强弱。如图甲是等量异种点电荷形成电场的电场线，图乙是场中的一些点，O是电荷连线的中点，E、F是连线中垂线上相对O对称的两点，B、C和A、D也相对O对称。则( )
A．B、C两点电场强度大小和方向都相同
B．A、D两点电场强度大小相等，方向相反
C．E、O、F三点比较，O点电场强度最强
D．B、O、C三点比较，O点电场强度最弱
例3 (多选)(2024·汕尾市高二月考)如图所示，在等量负点电荷连线的中垂线上取A、B、C、D四点，B、D关于O点对称，A、B、C、D四点的电场强度EA、EB、EC、ED大小关系正确的是( )
A．一定有EA>EB，EB＝ED
B．一定有EA>EB，EB
