第55讲　实验十三　练习使用多用电表
实验知识 · 自主回顾

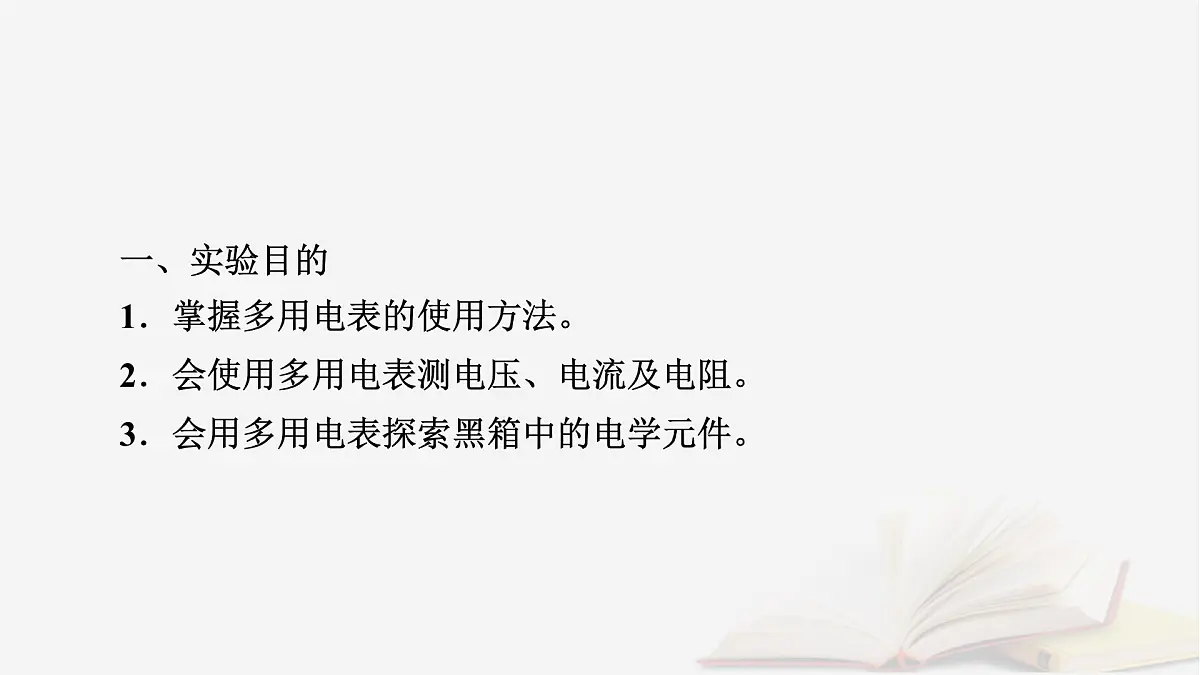

一、实验目的1．掌握多用电表的使用方法。2．会使用多用电表测电压、电流及电阻。3．会用多用电表探索黑箱中的电学元件。

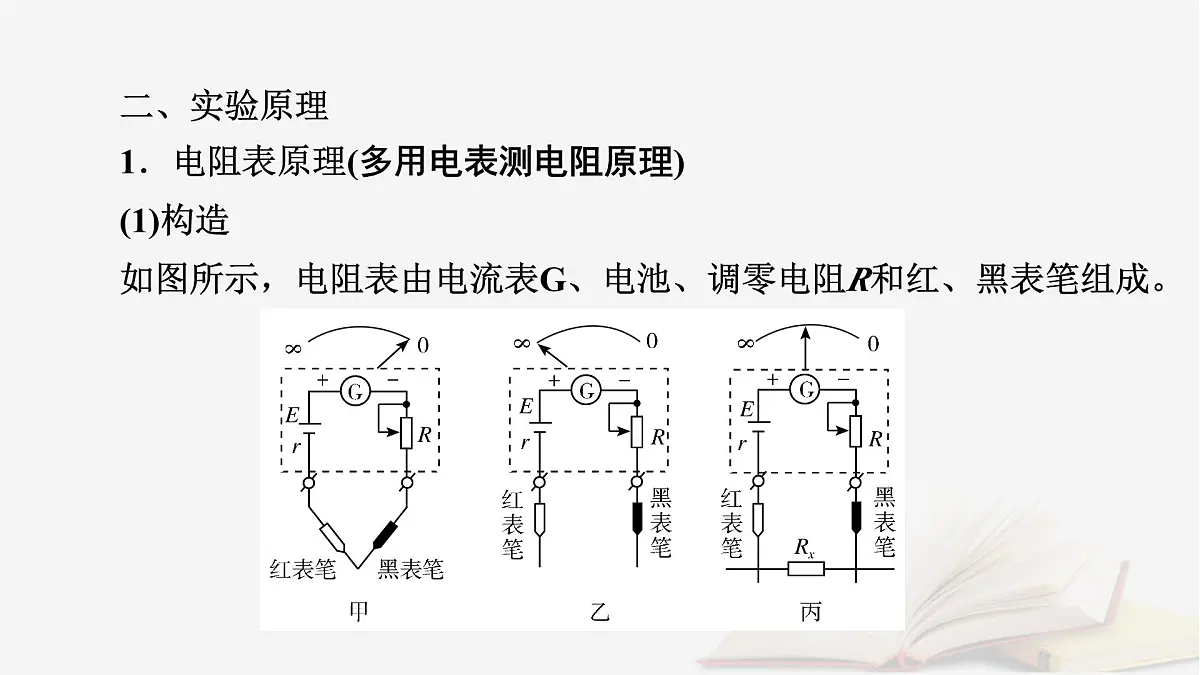

二、实验原理1．电阻表原理(多用电表测电阻原理)(1)构造如图所示，电阻表由电流表G、电池、调零电阻R和红、黑表笔组成。

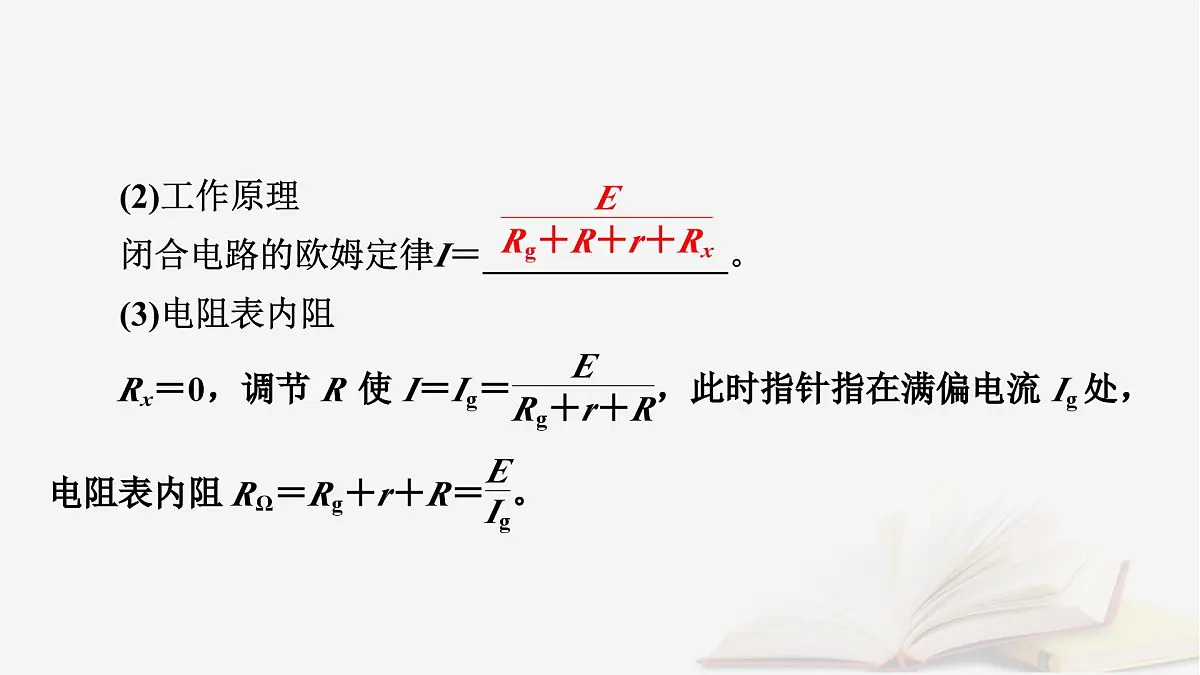

(2)工作原理闭合电路的欧姆定律I＝______________。(3)电阻表内阻

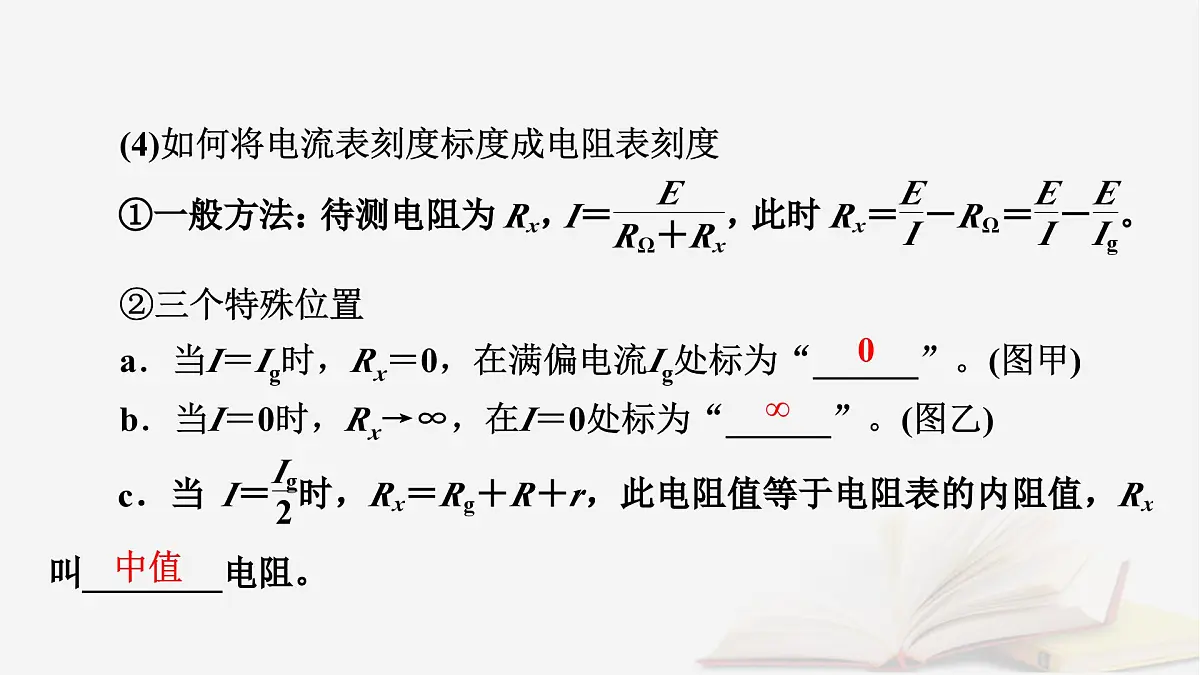

(4)如何将电流表刻度标度成电阻表刻度
②三个特殊位置a．当I＝Ig时，Rx＝0，在满偏电流Ig处标为“______”。(图甲)b．当I＝0时，Rx→∞，在I＝0处标为“______”。(图乙)
2．多用电表(1)多用电表的外形①外形如图丁所示：上半部分为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部分为选择开关，它的四周刻有各种测量项目和量程。
②多用电表面板上还有：电阻表的欧姆调零旋钮(使电表指针指在右端零欧姆处)、指针定位螺丝(使电表指针指在左端的“0”位置)、表笔的正、负插孔(______表笔插入“＋”插孔，______表笔插入“－”插孔)。
(2)多用电表测电流、电压和电阻的原理原理图如图所示，当选择开关掷到1、2时为电流表，掷到3、4时为电阻表，掷到5、6时为电压表。
三、实验器材多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个、小螺丝刀。四、实验步骤1．机械调零：检查多用电表的指针是否停在表盘刻度______端的零位置。若不指零，则可用小螺丝刀进行机械调零。2．将红、黑表笔分别插入“＋”“－”插孔。
3．测量小灯泡的电压和电流(1)按如图甲所示的电路图连好电路，将多用电表选择开关置于____ __________，测小灯泡两端的电压。
(2)按如图乙所示的电路图连好电路，将选择开关置于__________，测量通过小灯泡的电流。
4．用多用电表测电阻的步骤(1)估测待测电阻阻值，选择合适的量程。(2)欧姆调零：红、黑表笔短接(被测电阻Rx＝0)时，调节调零电阻R，使I＝Ig，电流表的指针达到满偏。(3)将被测电阻接在红、黑表笔之间。(4)读数：指针示数乘以倍率。(5)使用完毕：选择开关置于____________________________长期不用应取出电池。
OFF挡或交流电压最高挡
5．用多用电表测二极管的正、反向电阻(1)认识二极管：晶体二极管由半导体材料制成，它的符号如图所示，左端为______极，右端为______极。
特点：当给二极管加正向电压时电阻________，当给二极管加反向电压时电阻________。
(2)用多用电表测二极管的正、反向电阻①测二极管正向电阻：将多用电表的选择开关选至低倍率的电阻挡，欧姆调零之后将黑表笔接触二极管的______极，红表笔接触二极管的______极(如图甲)。②测二极管反向电阻：将多用电表的选择开关选至高倍率的电阻挡，欧姆调零之后将黑表笔接触二极管的______极，红表笔接触二极管的______极(如图乙)。
五、数据处理1．测电阻时，电阻值等于指针的示数与倍率的乘积。指针示数的读数一般读两位有效数字。2．测电压和电流时，如果所读表盘的最小刻度为1、0.1、0.01、0.001等，读数时应读到最小刻度的下一位，若表盘的最小刻度为2、0.2、0.02、0.002等，或5、0.5、0.05、0.005等，读数时只读到与最小刻度位数相同即可，并按二分之一或五分之一估读，即把最小刻度分成二等份或五等份，观察判断指针靠近哪一个等分线，进而估读到该等分线对应的数值。
六、多用电表使用时的注意事项1．表内电源正极接______表笔，负极接______表笔，但是红表笔插入“＋”插孔，黑表笔插入“－”插孔，注意电流的实际方向应为“红入”“黑出”。2．区分“机械零点”与“欧姆零点”。机械零点是表盘刻度左侧的“0”位置，调整的是表盘下边中间的指针定位螺丝；欧姆零点是指刻度盘右侧的“0”位置，调整的是欧姆____________。3．电阻表读数时注意乘以相应挡位的倍率。
4．使用多用电表时，手不能接触表笔的金属杆，特别是在测电阻时，更应注意不要用手接触表笔的金属杆。5．测量电阻时待测电阻要与其他元件和电源断开，否则不但影响测量结果，甚至可能损坏电表。6．测电阻时每换一次挡必须重新欧姆调零。7．使用完毕，选择开关要置于_________________或__________。长期不用，应把表内电池取出。
(基础考点·自主探究)【跟踪训练】
(多用电表的使用和读数)指针式多用电表是实验室中常用的测量仪器。
(1)多用电表未接入电路时，指针如图1所示，需要调节部件________(选填“A”“B”或“C”)，使指针停在电流挡“0”刻度线位置。(2)调节好后，将选择开关拨至“50 V”直流电压挡测量电压，指针如图2所示，则读数为________V。
(3)下列四幅图选择开关均已旋转到合适挡位，下列操作正确的是________。
A．甲图是用多用电表直流电压挡测量小灯泡两端的电压B．乙图是用多用电表直流电流挡测量电路中的电流C．丙图是用多用电表电阻挡测量小灯泡的电阻D．丁图是用多用电表电阻挡测量二极管的反向电阻
[答案]　(1)A　(2)20.0　(3)B[解析]　(1)多用电表未接入电路时，指针如题图1所示，需要调节部件A(指针定位螺丝)，使指针停在电流挡“0”刻度线位置。(2)调节好后，将选择开关拨至“50 V”直流电压挡测量电压，指针如题图2所示，则读数为20.0 V。(3)使用多用电表时电流方向是“红进黑出”，甲图中红表笔应该接小灯泡的左端，故A错误；乙图是用多用电表直流电流挡测量电路中的电流，红表笔接外部电源的正极，故B正确；丙图是用多用电表电阻挡测量小灯泡的电阻，应该把小灯泡与电源断开，故C错误；丁图是用多用电表电阻挡测量二极管的反向电阻，红表笔应该接二极管的正极(左侧)，故D错误。
(用多用电表测电阻)(2024·课标卷)学生实验小组要测量量程为0～3 V的电压表V的内阻RV。可选用的器材有：多用电表，电源E(电动势5 V)，电压表V1(量程0～5 V，内阻约3 kΩ)，定值电阻R0(阻值为800 Ω)，滑动变阻器R1(最大阻值50 Ω)，滑动变阻器R2(最大阻值5 kΩ)，开关S，导线若干。完成下列填空：(1)利用多用电表粗测待测电压表的内阻。首先应________(把下列实验步骤前的字母按正确操作顺序排列)。A．将红、黑表笔短接B．调节欧姆调零旋钮，使指针指向零欧姆C．将多用电表选择开关置于电阻挡“×10”位置
再将多用电表的红、黑表笔分别与待测电压表的________(填“正极、负极”或“负极、正极”)相连，电阻表的指针位置如图(a)中虚线Ⅰ所示。为了减少测量误差，应将选择开关旋转到电阻挡________(填“×1”“×100”或“×1 k”)位置，重新调节后，测量得到指针位置如图(a)中实线Ⅱ所示，则粗测得到的该电压表内阻为________kΩ(结果保留1位小数)。
(2)为了提高测量精度，他们设计了如图(b)所示的电路，其中滑动变阻器应选________(填“R1”或“R2”)，闭合开关S前，滑动变阻器的滑片应置于________(填“a”或“b”)端。
(3)闭合开关S，滑动变阻器滑片滑到某一位置时，电压表V1、待测电压表的示数分别为U1、U，则待测电压表内阻RV＝________(用U1、U和R0表示)。(4)测量得到U1＝4.20 V，U＝2.78 V，则待测电压表内阻RV＝________kΩ(结果保留3位有效数字)。
[解析]　(1)由多用电表的工作原理可知，应先将选择开关置于电阻挡“×10”的位置，然后进行欧姆调零，即将红、黑表笔短接，调节欧姆调零旋钮，因此合理的实验步骤是CAB；流过多用电表的电流方向应为“红表笔流入、黑表笔流出”，因此多用电表的红、黑表笔分别与待测电压表的负极、正极相连接；电阻表的指针指在题图(a)中的虚线Ⅰ位置时，说明表的指针偏转角度过小，待测电阻的阻值较大，因此为了减小实验误差，应将选择开关旋转到电阻挡“×100”的位置，重新调节后，指针指在题图(a)中的实线Ⅱ位置，则待测电压表的内阻为16× 100 Ω＝1.6 kΩ。
(2)由题图(b)可知，滑动变阻器采用分压式接法，因此滑动变阻器应选择最大阻值较小的R1；为了保护电表，开关闭合前，应将滑动变阻器的滑片置于a端。
(多用电表的原理)某同学只用以下给定仪器组装如图甲所示的简易多用电表，仪器不得重复使用。
A．电流表(0～200 μA,100 Ω)B．电阻箱(0～999 Ω)C．电阻箱(0～9 999 Ω)D．定值电阻R2(1 kΩ)E．变阻器(0～300 Ω)F．变阻器(0～800 Ω)G．干电池(1.5 V，r＝0)H．干电池(9 V，r＝0)I．导线若干
该多用电表需设置0、1为量程0～1 mA的电流挡，0、3为量程0～ 3 V的电压挡，0、2为电阻挡。该同学通过计算并选择器材(器材选择只填器材前的字母)。(1)量程0～1 mA的电流挡中电阻箱R1应该选择________，将其调节为________Ω；(2)量程0～3 V的电压挡中电阻箱R4应该选择________，将其调节为________Ω；(3)0、2的电阻挡中变阻器R3应该选择________，电源应该选择________；
(4)该同学用上述简易多用电表的电阻挡测量某一未知电阻，他首先进行了电阻挡调零，然后将电阻接在0、2之间，发现电流表指针偏转如图乙所示，示数为________μA，由此可求得未知电阻为________Ω。[答案]　(1)B　25　(2)C　2 980　(3)F　G　(4)120　1 000
(能力考点·深度研析)►考向1　用多用电表检测电路故障1．断路故障的检测方法(1)用直流电压挡将电压表与电源并联，若电压表示数不为零，说明电源良好，若电压表示数为零，说明电源损坏。
(2)用直流电流挡将电流表串联在电路中，若电流表的示数为零，则说明与电流表串联的部分电路断路。(3)用电阻挡检测将各元件与电源断开，然后接到红、黑表笔间，若有阻值说明元件完好，若电阻无穷大说明此元件断路。
2．短路故障的检测方法(1)将电压表与电源并联，若电压表示数为零，说明电源被短路；若电压表示数不为零，则外电路的部分电路不被短路或不完全被短路。(2)用电流表检测，若串联在电路中的电流表示数不为零，故障应是短路。
在描绘小灯泡的伏安特性曲线的实验中，某同学连接了如图甲所示的实物图。闭合开关，发现小灯泡不亮，电流表的示数为零。(1)他借助多用电表检查小灯泡，先断开开关，把多用电表的选择开关旋到电阻“×1”挡，再进行________调零；又将红、黑表笔分别接触①、②接线柱，多用电表的表盘如图乙所示，说明小灯泡正常，此时灯丝的电阻为________Ω。
(2)他将多用电表的选择开关旋于某直流电压挡，将红、黑表笔分别接触②、③接线柱，闭合开关，发现电压表的示数约等于电源的电动势，说明②、③接线柱间的导线出现了________(选填“断路”或“短路”)。(3)排除故障后，为了使电流表的示数从零开始，要在________(选填“①、④”或“③、④”)接线柱间再连接一根导线，并在闭合开关前把滑动变阻器的滑片置于最________(选填“左”或“右”)端。
[答案]　(1)欧姆　6.0　(2)断路　(3)③、④　左[解析]　(1)多用电表测电阻时应先进行欧姆调零；多用电表的表盘的读数为6.0 Ω。(2)电压表的示数约等于电源电动势，说明②、③接线柱间的导线出现了断路。(3)为了使电流表的示数从零开始，滑动变阻器要采用分压式接法，要在③、④接线柱间再连接一根导线；初始时刻灯泡两端电压最小，滑片应置于最左端。
►考向2　探测黑箱内的电学元件
如图1所示，电学实验室的“黑盒子”表面有A、B、C三个接线柱，盒内总共有两个电学元件(一只定值电阻和一只半导体二极管)，每两个接线柱之间最多连接一个元件。为了探明盒内元件的连接方式，小华同学用多用电表进行了如下探测：用多用电表电阻挡进行测量，把红、黑表笔分别与接线柱A、B、C连接，测量结果如表：
在图2虚线框中画出黑箱内的电路结构图。[答案]　见解析
