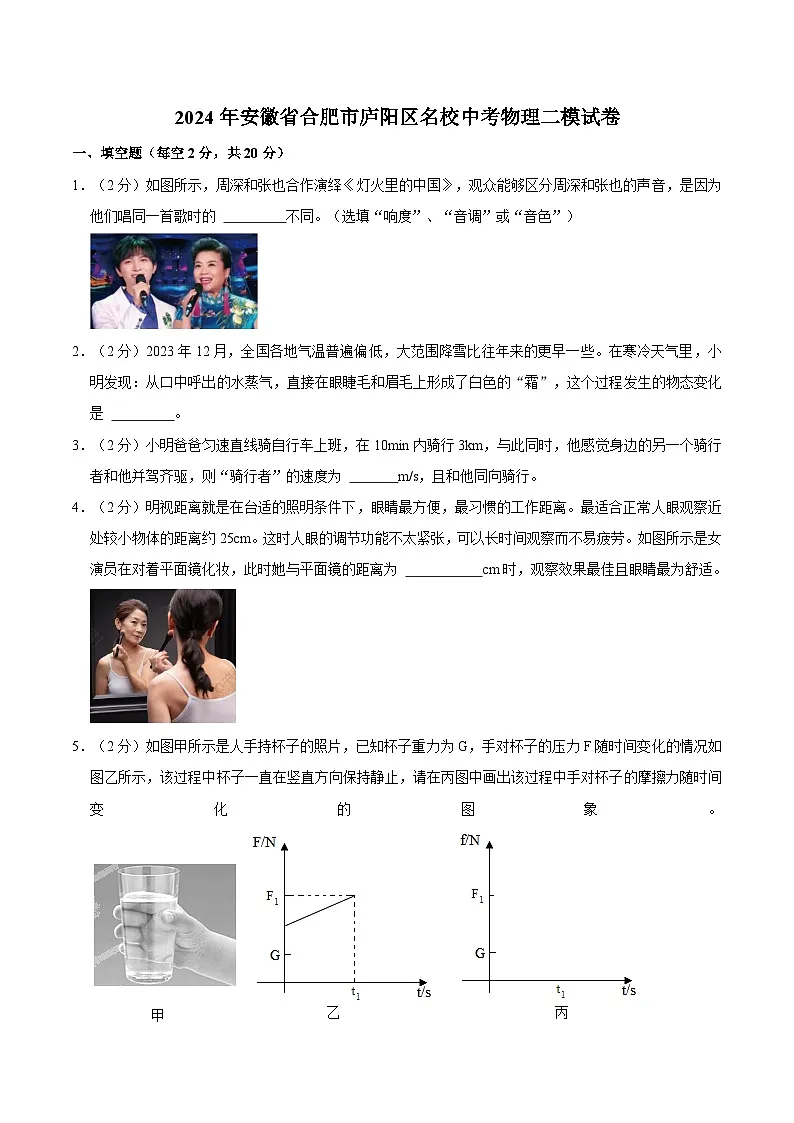

【9物二模】2024年安徽省合肥市庐阳区名校中考物理二模试卷

这是一份【9物二模】2024年安徽省合肥市庐阳区名校中考物理二模试卷，共22页。试卷主要包含了填空题，选择题，实验探究题，计算题等内容，欢迎下载使用。
1．（2分）如图所示，周深和张也合作演绎《灯火里的中国》，观众能够区分周深和张也的声音，是因为他们唱同一首歌时的 不同。（选填“响度”、“音调”或“音色”）
2．（2分）2023年12月，全国各地气温普遍偏低，大范围降雪比往年来的更早一些。在寒冷天气里，小明发现：从口中呼出的水蒸气，直接在眼睫毛和眉毛上形成了白色的“霜”，这个过程发生的物态变化是 。
3．（2分）小明爸爸匀速直线骑自行车上班，在10min内骑行3km，与此同时，他感觉身边的另一个骑行者和他并驾齐驱，则“骑行者”的速度为 m/s，且和他同向骑行。
4．（2分）明视距离就是在台适的照明条件下，眼睛最方便，最习惯的工作距离。最适合正常人眼观察近处较小物体的距离约25cm。这时人眼的调节功能不太紧张，可以长时间观察而不易疲劳。如图所示是女演员在对着平面镜化妆，此时她与平面镜的距离为 cm时，观察效果最佳且眼睛最为舒适。
5．（2分）如图甲所示是人手持杯子的照片，已知杯子重力为G，手对杯子的压力F随时间变化的情况如图乙所示，该过程中杯子一直在竖直方向保持静止，请在丙图中画出该过程中手对杯子的摩擦力随时间变化的图象。

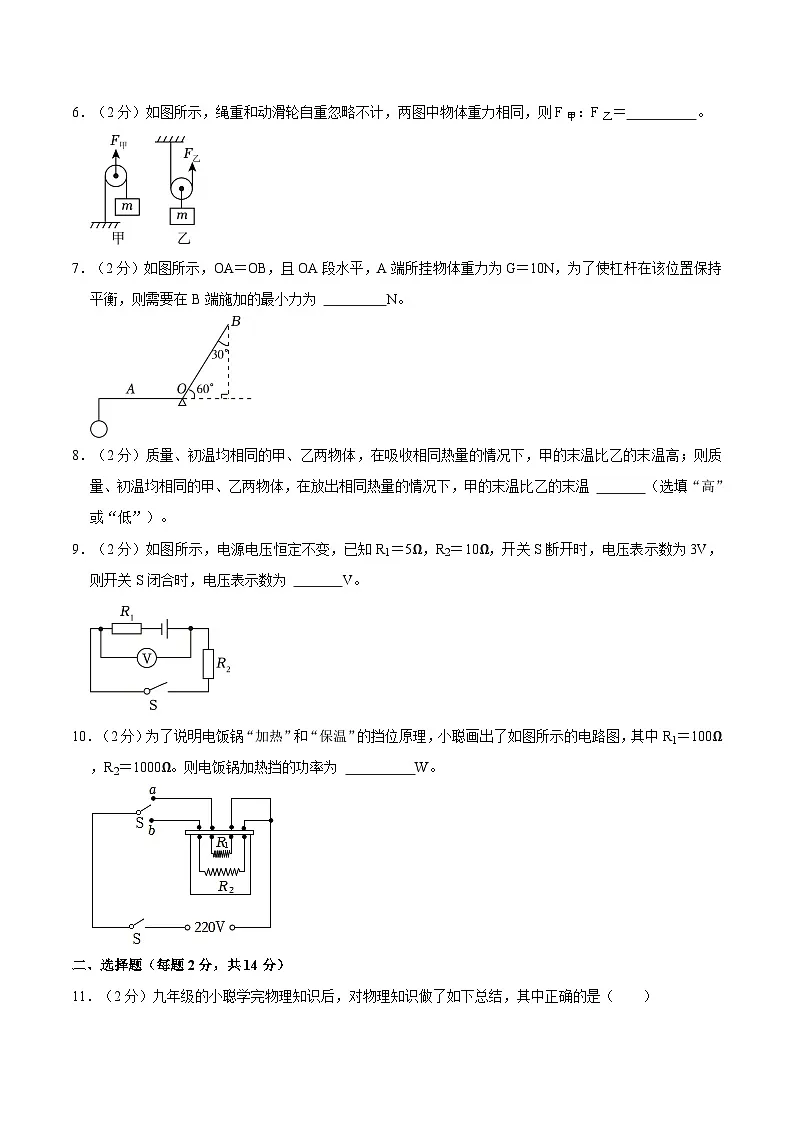

6．（2分）如图所示，绳重和动滑轮自重忽略不计，两图中物体重力相同，则F甲：F乙＝ 。
7．（2分）如图所示，OA＝OB，且OA段水平，A端所挂物体重力为G＝10N，为了使杠杆在该位置保持平衡，则需要在B端施加的最小力为 N。
8．（2分）质量、初温均相同的甲、乙两物体，在吸收相同热量的情况下，甲的末温比乙的末温高；则质量、初温均相同的甲、乙两物体，在放出相同热量的情况下，甲的末温比乙的末温 （选填“高”或“低”）。
9．（2分）如图所示，电源电压恒定不变，已知R1＝5Ω，R2＝10Ω，开关S断开时，电压表示数为3V，则开关S闭合时，电压表示数为 V。
10．（2分）为了说明电饭锅“加热”和“保温”的挡位原理，小聪画出了如图所示的电路图，其中R1＝100Ω，R2＝1000Ω。则电饭锅加热挡的功率为 W。
二、选择题（每题2分，共14分）
11．（2分）九年级的小聪学完物理知识后，对物理知识做了如下总结，其中正确的是（ ）

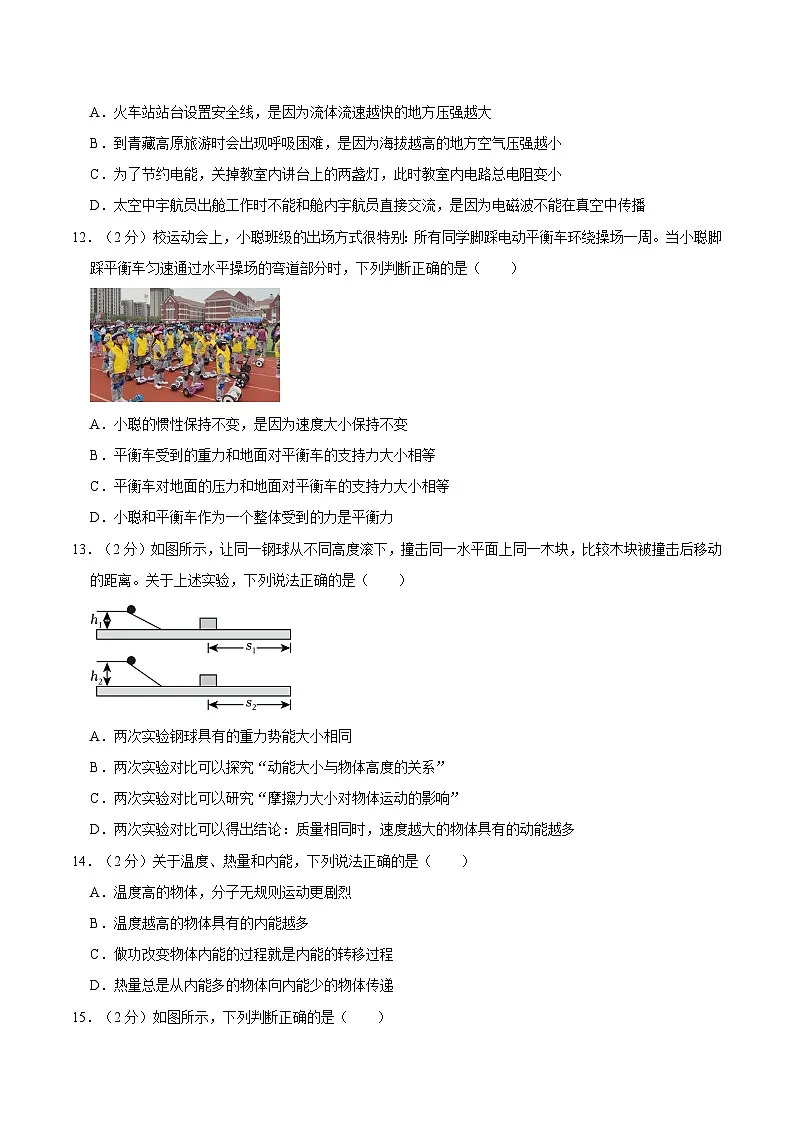

A．火车站站台设置安全线，是因为流体流速越快的地方压强越大
B．到青藏高原旅游时会出现呼吸困难，是因为海拔越高的地方空气压强越小
C．为了节约电能，关掉教室内讲台上的两盏灯，此时教室内电路总电阻变小
D．太空中宇航员出舱工作时不能和舱内宇航员直接交流，是因为电磁波不能在真空中传播
12．（2分）校运动会上，小聪班级的出场方式很特别：所有同学脚踩电动平衡车环绕操场一周。当小聪脚踩平衡车匀速通过水平操场的弯道部分时，下列判断正确的是（ ）
A．小聪的惯性保持不变，是因为速度大小保持不变
B．平衡车受到的重力和地面对平衡车的支持力大小相等
C．平衡车对地面的压力和地面对平衡车的支持力大小相等
D．小聪和平衡车作为一个整体受到的力是平衡力
13．（2分）如图所示，让同一钢球从不同高度滚下，撞击同一水平面上同一木块，比较木块被撞击后移动的距离。关于上述实验，下列说法正确的是（ ）
A．两次实验钢球具有的重力势能大小相同
B．两次实验对比可以探究“动能大小与物体高度的关系”
C．两次实验对比可以研究“摩擦力大小对物体运动的影响”
D．两次实验对比可以得出结论：质量相同时，速度越大的物体具有的动能越多
14．（2分）关于温度、热量和内能，下列说法正确的是（ ）
A．温度高的物体，分子无规则运动更剧烈
B．温度越高的物体具有的内能越多
C．做功改变物体内能的过程就是内能的转移过程
D．热量总是从内能多的物体向内能少的物体传递
15．（2分）如图所示，下列判断正确的是（ ）
A．通电螺线管的右端为N极
B．电源右端为正极
C．小磁针右端为S极
D．通过小磁针的磁感线方向水平向右
16．（2分）L1（220V，100W）和L2（220V，40W）两个灯泡串联接在220V电路中，下列判断正确的是（ ）
A．灯泡L1的实际功率较大
B．灯泡L1的电阻较大
C．两个灯泡的总功率大于100W
D．两个灯泡的总功率小于40W
17．（2分）如图所示，R1为滑动变阻器，R2为定值电阻，电源电压保持不变，闭合开关S，在变阻器滑片向左移动过程中，下列判断正确的是（ ）
A．电压表V1的示数保持不变
B．电压表V1的示数与电流表A的示数之比保持不变
C．电压表V1的示数与电压表V2的示数之比变大
D．定值电阻R2的消耗的电功率变大
三、实验探究题（本大题3小题，每空2分，满分16分）
18．（6分）在“探究凸透镜成像规律”的实验中：
（1）小聪同学调整光屏位置，在如图甲所示位置时，光屏上呈现清晰的烛焰像 （选填“照相机”“投影仪”或“放大镜”）就是根据此时的成像特点制成的。
（2）小聪同学继续进行实验，当蜡烛在凸透镜的焦点和凸透镜之间时，从右侧向左看到蜡烛的正立的虚像，若将一不透明白纸（光屏位置）放在图乙中虚线位置，则蜡烛的像将 。（填序号）
A.会消失
B.亮度变暗
C.没有变化
D.成在白纸上
（3）若将甲图中的凸透镜换成透明玻璃板，从蜡烛一侧向右看，也能看到一个“像”，该像与图甲中光屏上的像相比较“正倒”、“大小”、“虚实”三个方面中，有 个方面相同（填序号）。
A.0
B.1
C.2
D.3
19．（4分）小明同学买了一瓶橙汁，他想测量橙汁的密度（砝码盒内最小砝码为5g）：
（1）小明调节天平平衡后，先测量橙汁和烧杯的总质量。在放上100g和5g砝码后，发现指针在分度标尺上的位置如图甲所示，则小明接下来的操作是 。
（2）小明测量烧杯和橙汁的总质量如图乙所示，然后将部分橙汁倒入量筒内如图丙所示，然后测出烧杯和剩余橙汁的总质量如图丁所示，则橙汁的密度为 kg/m3。
20．（6分）在“测量2.5V小灯泡正常发光时的电阻”的实验中，电源电压为4.5V保持不变。
（1）如图甲所示是该同学连接的部分电路，请用笔画线代替导线将实物电路连接完整（要求：滑片在如图所示位置时阻值最大）。
（2）闭合开关后，为了测量小灯泡的正常发光时的电阻，该同学首先要进行的操作是 ；
（3）小灯泡正常发光时，电流表示数如图乙所示，则小灯泡正常发光时的电阻为 Ω。（结果保留一位小数）
四、计算题（第21小题6分，第22小题6分，第23题8分，共20分）
21．（6分）建筑工地上，工人用200N的拉力提升480N的建筑材料，已知工人做功的功率为300W，不计绳重和摩擦，请计算：
（1）重物上升的速度v；
（2）动滑轮的重力G；
（3）滑轮组的机械效率η。
22．（6分）如图甲所示电路中，电源电压不变，灯泡的额定电压为2.5V，在保证电路安全的前提下移动变阻器滑片过程中，电流表示数随其中一个电压表示数的变化关系如图乙所示，且当灯泡正常发光时，电压表V2的示数为1.5V。请计算：
（1）请判断乙图中的图象是电流表随哪一个电压表示数变化的图象，并说明你判断的理由；
（2）电源电压U；
（3）电路消耗的电功率的最大值和最小值之间的差值ΔP。
23．（8分）如图甲所示，边长为10cm的正方体木块A在水中静止时漂浮在水面上，此时木块的露出水面；若将一个与A等体积的正方体B粘在A的上方，此时A、B刚好浸没在水中，如图乙所示，请计算（ρ水＝1.0×103kg/m3）：
（1）木块A的密度ρA；
（2）物体B的密度ρB；
（3）若容器底面积为200cm3，则与甲图相比较，乙图中水对容器底部压强增大了多少Pa？
参考答案与试题解析
一、填空题（每空2分，共20分）
1．（2分）如图所示，周深和张也合作演绎《灯火里的中国》，观众能够区分周深和张也的声音，是因为他们唱同一首歌时的 音色 不同。（选填“响度”、“音调”或“音色”）
【解答】解：观众能够区分周深和张也的声音，是因为他们唱同一首歌时的音色不同。
故答案为：音色。
2．（2分）2023年12月，全国各地气温普遍偏低，大范围降雪比往年来的更早一些。在寒冷天气里，小明发现：从口中呼出的水蒸气，直接在眼睫毛和眉毛上形成了白色的“霜”，这个过程发生的物态变化是 凝华 。
【解答】解：霜的形成是凝华现象。
故答案为：凝华。
3．（2分）小明爸爸匀速直线骑自行车上班，在10min内骑行3km，与此同时，他感觉身边的另一个骑行者和他并驾齐驱，则“骑行者”的速度为 5 m/s，且和他同向骑行。
【解答】解：小明爸爸的速度：v＝＝＝5m/s；
他感觉身边的另一个骑行者和他并驾齐驱，以另一个骑行者为参照物，他是静止的，两人保持相对静止，则“骑行者”的速度为5m/s。
故答案为：5。
4．（2分）明视距离就是在台适的照明条件下，眼睛最方便，最习惯的工作距离。最适合正常人眼观察近处较小物体的距离约25cm。这时人眼的调节功能不太紧张，可以长时间观察而不易疲劳。如图所示是女演员在对着平面镜化妆，此时她与平面镜的距离为 12.5 cm时，观察效果最佳且眼睛最为舒适。
【解答】解：人的像到镜的距离与人的眼睛到镜的距离是相等的，当这两个距离之和是25cm时，人看自己的像最清晰，所以当女演员对着镜子梳妆时，人脸离镜子距离为25cm的一半，即12.5cm。
故答案为：12.5。
5．（2分）如图甲所示是人手持杯子的照片，已知杯子重力为G，手对杯子的压力F随时间变化的情况如图乙所示，该过程中杯子一直在竖直方向保持静止，请在丙图中画出该过程中手对杯子的摩擦力随时间变化的图象。
【解答】解：手对水杯的握力增大，但水杯仍处于静止状态，所以竖直向下的重力与竖直向上的摩擦力仍然平衡，则水杯所受的摩擦力等于重力，保持不变，如图所示：
。
6．（2分）如图所示，绳重和动滑轮自重忽略不计，两图中物体重力相同，则F甲：F乙＝ 4：1 。
【解答】解：由题知，两装置都不计摩擦、动滑轮重和绳重，提升物体的重相同，
甲图，拉力作用在动滑轮的轴上，费一倍的力，省一半的距离，即F甲＝2G；
乙图，拉力作用在绳子自由端，省一半的力，费一半的距离，即F乙＝G，
则F甲：F乙＝2G：G＝4：1。
故答案为：4：1。
7．（2分）如图所示，OA＝OB，且OA段水平，A端所挂物体重力为G＝10N，为了使杠杆在该位置保持平衡，则需要在B端施加的最小力为 10 N。
【解答】解：杠杆在图中位置平衡时，当以OB作为动力臂时，动力臂时最大的，阻力、阻力臂大小不变，根据杠杆的平衡条件可知，此时的动力是最小的；
由题意可知，此时动力臂和阻力臂的关系为LOB＝LOA，
则根据杠杆平衡条件可得最小动力为：F1＝＝G＝10N。
故答案为：10。
8．（2分）质量、初温均相同的甲、乙两物体，在吸收相同热量的情况下，甲的末温比乙的末温高；则质量、初温均相同的甲、乙两物体，在放出相同热量的情况下，甲的末温比乙的末温 低 （选填“高”或“低”）。
【解答】解：根据题意可知，甲、乙的质量和初温相同，吸收相同热量后，甲的末温比乙的高，这说明甲的温度变化较大，由c＝可知甲的比热容较小，则质量和初温相同的甲、乙，放出相同的热量后，由c＝可知甲的温度变化仍然较大，所以甲的末温低。
故选：低。
9．（2分）如图所示，电源电压恒定不变，已知R1＝5Ω，R2＝10Ω，开关S断开时，电压表示数为3V，则开关S闭合时，电压表示数为 2 V。
【解答】解：由图可知，开关断开时，电压表测量电源电压，故电源电压U＝3V；
开关闭合时，两电阻串联，电压表测量R2的电压，此
时电路的总电阻R＝R1+R2＝10Ω+5Ω＝15Ω，
电路中的电流I＝＝0.2A；
电压表示数U2＝IR2＝0.2A×10Ω＝2V。
故答案为：2。
10．（2分）为了说明电饭锅“加热”和“保温”的挡位原理，小聪画出了如图所示的电路图，其中R1＝100Ω，R2＝1000Ω。则电饭锅加热挡的功率为 484 W。
【解答】解：根据电路图知，开关S接a、b时，不同的电阻丝轮流接入电路，根据P＝知，电阻越小，电功率越大，因而电阻小的是加热挡，故当R1＝100Ω接入电路，电饭锅处于加热挡，加热功率P＝＝＝484W。
故答案为：484。
二、选择题（每题2分，共14分）
11．（2分）九年级的小聪学完物理知识后，对物理知识做了如下总结，其中正确的是（ ）
A．火车站站台设置安全线，是因为流体流速越快的地方压强越大
B．到青藏高原旅游时会出现呼吸困难，是因为海拔越高的地方空气压强越小
C．为了节约电能，关掉教室内讲台上的两盏灯，此时教室内电路总电阻变小
D．太空中宇航员出舱工作时不能和舱内宇航员直接交流，是因为电磁波不能在真空中传播
【解答】解：A．流体的流速越快，压强越小，火车站站台设置安全线，是因为流体流速越快的地方压强越小，产生向火车方向的压力差，故A错误；
B．大气压随着高度的升高而减小；到青藏高原旅游时会出现呼吸困难，是因为海拔越高的地方空气压强越小，故B正确；
C．家庭电路是并联，并联越多，电阻越小，为了节约电能，关掉教室内讲台上的两盏灯，并联导体的总横截面积变小，教室内电路总电阻变大，故C错误；
D．太空中宇航员出舱工作时不能和舱内宇航员直接交流，是因为声音不能在真空中传播，而电磁波能在真空中传播，故D错误。
故选：B。
12．（2分）校运动会上，小聪班级的出场方式很特别：所有同学脚踩电动平衡车环绕操场一周。当小聪脚踩平衡车匀速通过水平操场的弯道部分时，下列判断正确的是（ ）
A．小聪的惯性保持不变，是因为速度大小保持不变
B．平衡车受到的重力和地面对平衡车的支持力大小相等
C．平衡车对地面的压力和地面对平衡车的支持力大小相等
D．小聪和平衡车作为一个整体受到的力是平衡力
【解答】解：A、小聪的惯性保持不变，是因为小聪的质量保持不变，故A错误；
B、平衡车的重力加上人的重力才等于地面对平衡车的支持力，所以平衡车的重力与地面对平衡车的支持力大小不相等，不是一对平衡力，故B错误；
C、平衡车对地面的压力与地面对它的支持力，大小相等，方向相反，作用在两个不同的物体上，作用在同一条直线上，是一对相互作用力，故C正确；
D、驾车转弯时，平衡车的运动方向发生变化，则平衡车运动状态发生变化，所以平衡车和人一定受到非平衡力作用，故D错误。
故选：C。
13．（2分）如图所示，让同一钢球从不同高度滚下，撞击同一水平面上同一木块，比较木块被撞击后移动的距离。关于上述实验，下列说法正确的是（ ）
A．两次实验钢球具有的重力势能大小相同
B．两次实验对比可以探究“动能大小与物体高度的关系”
C．两次实验对比可以研究“摩擦力大小对物体运动的影响”
D．两次实验对比可以得出结论：质量相同时，速度越大的物体具有的动能越多
【解答】解：AB、让同一钢球从不同高度滚下，质量不变，高度不同，故重力势能不同，滑动斜面底端的速度不同，可探究动能与速度的关系，AB错误；
C、木块在水平面上移动时，压力、接触面的粗糙程度相同，故木块所受摩擦力大小相同，探究摩擦力对运动的影响必须改变摩擦力，故C错误；
D、由图可知，钢球质量相同，钢球的高度越大，下滑到斜面底端的速度越大，撞击木块后，木块滑动的距离越大，说明动能越大，故可得结论：质量相同时，速度越大的物体具有的动能越多。
故选：D。
14．（2分）关于温度、热量和内能，下列说法正确的是（ ）
A．温度高的物体，分子无规则运动更剧烈
B．温度越高的物体具有的内能越多
C．做功改变物体内能的过程就是内能的转移过程
D．热量总是从内能多的物体向内能少的物体传递
【解答】解：A、分子无规则运动的剧烈程度与温度有关，温度越高，越剧烈，故A正确；
B、内能包括分子动能和分子势能，所以，内能的大小与物体的温度、质量和体积有关，故B错误；
C、做功改变物体内能的过程就是内能的转化过程，故C错误；
D、热量总是从温度高的物体传递到温度低的物体，故D错误。
故选：A。
15．（2分）如图所示，下列判断正确的是（ ）
A．通电螺线管的右端为N极
B．电源右端为正极
C．小磁针右端为S极
D．通过小磁针的磁感线方向水平向右
【解答】解：A、在磁体周围，磁感线从磁体的N极出发，回到S极，因此通电螺线管的右端为S极，左端为N极，故A错误；
B、根据安培定则可知，电流从通电螺线管的左侧流入，右侧流出，因此电源左端为正极，右端为负极，故B错误；
C、同名磁极互相排斥，异名磁极互相吸引，因此小磁针右端为N极，左端为S极，故C错误；
D、小磁针静止时N极所指方向与该点的磁感线方向一致，因此通过小磁针的磁感线方向水平向右，故D正确。
故选：D。
16．（2分）L1（220V，100W）和L2（220V，40W）两个灯泡串联接在220V电路中，下列判断正确的是（ ）
A．灯泡L1的实际功率较大
B．灯泡L1的电阻较大
C．两个灯泡的总功率大于100W
D．两个灯泡的总功率小于40W
【解答】解：B、灯泡L1和灯泡L2的电阻分别为：R1＝＝＝484Ω；R2＝＝＝1210Ω，因此灯泡L2的电阻较大，故B错误；
A、串联电路中各处的电流都相等，根据P＝I2R可知，灯泡L2的实际功率较大，故A错误；
CD、两灯串联时，总电阻为：R总＝R1+R2＝484Ω+1210Ω＝1694Ω；
则两个灯泡的总功率为：P总＝＝≈28.57W＜40W，故C错误，D正确。
故选：D。
17．（2分）如图所示，R1为滑动变阻器，R2为定值电阻，电源电压保持不变，闭合开关S，在变阻器滑片向左移动过程中，下列判断正确的是（ ）
A．电压表V1的示数保持不变
B．电压表V1的示数与电流表A的示数之比保持不变
C．电压表V1的示数与电压表V2的示数之比变大
D．定值电阻R2的消耗的电功率变大
【解答】解：ABC、由电路图可知，闭合开关S后，R1与R2串联，电流表测电路中的电流，电压表V1测R1两端的电压，电压表V2测R2两端的电压；
闭合开关S，在变阻器滑片向左移动过程中，变阻器接入电路的电阻变大，总电阻变大，根据欧姆定律可知，电路中的电流变小，电流表示数变小；根据U＝IR可知，定值电阻两端电压变小，电压表V2示数变小；根据串联电路的电压规律可知，滑动变阻器两端电压变大，所以电压表V1示数变大；
电压表V1的示数变大，电流表A的示数变小，所以两者之比变大；
电压表V1的示数变大，电压表V2的示数变小，所以两者之比变大，故AB错误、C正确；
D、根据P＝I2R可知，定值电阻R2的消耗的电功率变小，故D错误。
故选：C。
三、实验探究题（本大题3小题，每空2分，满分16分）
18．（6分）在“探究凸透镜成像规律”的实验中：
（1）小聪同学调整光屏位置，在如图甲所示位置时，光屏上呈现清晰的烛焰像 照相机 （选填“照相机”“投影仪”或“放大镜”）就是根据此时的成像特点制成的。
（2）小聪同学继续进行实验，当蜡烛在凸透镜的焦点和凸透镜之间时，从右侧向左看到蜡烛的正立的虚像，若将一不透明白纸（光屏位置）放在图乙中虚线位置，则蜡烛的像将 C 。（填序号）
A.会消失
B.亮度变暗
C.没有变化
D.成在白纸上
（3）若将甲图中的凸透镜换成透明玻璃板，从蜡烛一侧向右看，也能看到一个“像”，该像与图甲中光屏上的像相比较“正倒”、“大小”、“虚实”三个方面中，有 A 个方面相同（填序号）。
A.0
B.1
C.2
D.3
【解答】解：（1）由图可知，此时物距大于像距，根据凸透镜成实像时，物距大于像距，成倒立、缩小的实像，应用于照相机；
（2）因为虚像是光的反射延长线相交得到的，所以在虚线处放置一不透明白纸对成虚像不产生影响，所以烛焰的像不会发生变化，故选：C；
（3）若将甲图中的凸透镜换成透明玻璃板，从蜡烛一侧向右看，也能看到一个“像”，这是物体通过平面镜成正立、等大的虚像，此时成的像与图甲中所成的像相比，两次成像的“正倒”、“大小”、“虚实”三个方面都不同，故选：A。
故答案为：（1）照相机；（2）C；（3）A。
19．（4分）小明同学买了一瓶橙汁，他想测量橙汁的密度（砝码盒内最小砝码为5g）：
（1）小明调节天平平衡后，先测量橙汁和烧杯的总质量。在放上100g和5g砝码后，发现指针在分度标尺上的位置如图甲所示，则小明接下来的操作是 取下5g砝码，放上10g砝码并移动游码，如仍向左偏，通过调节游码的位置使横梁平衡 。
（2）小明测量烧杯和橙汁的总质量如图乙所示，然后将部分橙汁倒入量筒内如图丙所示，然后测出烧杯和剩余橙汁的总质量如图丁所示，则橙汁的密度为 1.105 kg/m3。
【解答】解：（1）依次往右盘中放上100g和5g砝码后，指针向左偏，且偏离分度盘的中线较大，说明右盘砝码的质量小于物体的质量，取下5g砝码，放上10g砝码并移动游码，如仍向左偏，通过调节游码的位置使横梁平衡；
（2）由图乙可知，烧杯和橙汁的总质量：m1＝100g+5g+1.2g＝106.2g；
由图丁可知，烧杯和剩余橙汁的总质量：m2＝50g+10g+2g＝62g；
倒入量筒内橙汁的质量：m＝m1﹣m2＝106.2g﹣62g＝44.2g，
由图丙可知倒入量筒内橙汁的体积：V＝40mL＝40cm3；
橙汁的密度ρ＝＝1.105g/cm3。
故答案为：（1）取下5g砝码，放上10g砝码并移动游码，如仍向左偏，通过调节游码的位置使横梁平衡；（2）1.105。
20．（6分）在“测量2.5V小灯泡正常发光时的电阻”的实验中，电源电压为4.5V保持不变。
（1）如图甲所示是该同学连接的部分电路，请用笔画线代替导线将实物电路连接完整（要求：滑片在如图所示位置时阻值最大）。
（2）闭合开关后，为了测量小灯泡的正常发光时的电阻，该同学首先要进行的操作是 移动滑动变阻器滑片，使得电压表示为2.5V，并记录电流表示数 ；
（3）小灯泡正常发光时，电流表示数如图乙所示，则小灯泡正常发光时的电阻为 8.3 Ω。（结果保留一位小数）
【解答】解：（1）小灯泡额定电压2.5V，故电压表选用小量程并联在灯泡两端；滑片在如图所示位置时阻值最大，故滑动变阻器选用右下接线柱与灯泡串联在电路中，如下图所示：
；
（2）闭合开关后，为了测量小灯泡的正常发光时的电阻，应让灯泡正常发光，故该同学首先要进行的操作是：移动滑动变阻器滑片，使得电压表示为2.5V，并记录电流表示数；
（3）由图甲可知，电流表选用小量程；小灯泡正常发光时，电流表示数如图乙所示，电流表分度值0.02A，其示数为0.3A，则小灯泡正常发光时的电阻为：
R＝＝≈8.3Ω。
故答案为：（1）见解答图；（2）移动滑动变阻器滑片，使得电压表示为2.5V，并记录电流表示数；（3）8.3。
四、计算题（第21小题6分，第22小题6分，第23题8分，共20分）
21．（6分）建筑工地上，工人用200N的拉力提升480N的建筑材料，已知工人做功的功率为300W，不计绳重和摩擦，请计算：
（1）重物上升的速度v；
（2）动滑轮的重力G；
（3）滑轮组的机械效率η。
【解答】解：（1）由图可知，n＝3，根据P＝＝＝Fv绳可知，自由端移动的速度为：
v绳＝＝＝1.5m/s，
根据v绳＝nv可知，重物上升的速度为：
v＝＝＝0.5m/s；
（2）不计绳重和摩擦，根据F＝（G+G动）可知，动滑轮的重力为：
G动＝nF﹣G＝3×200N﹣480N＝120N；
（3）该滑轮组的机械效率为：
η＝＝＝＝＝＝80%。
答：（1）重物上升的速度为0.5m/s；
（2）动滑轮的重力为120N；
（3）滑轮组的机械效率为80%。
22．（6分）如图甲所示电路中，电源电压不变，灯泡的额定电压为2.5V，在保证电路安全的前提下移动变阻器滑片过程中，电流表示数随其中一个电压表示数的变化关系如图乙所示，且当灯泡正常发光时，电压表V2的示数为1.5V。请计算：
（1）请判断乙图中的图象是电流表随哪一个电压表示数变化的图象，并说明你判断的理由；
（2）电源电压U；
（3）电路消耗的电功率的最大值和最小值之间的差值ΔP。
【解答】解：由图甲可知，开关S闭合后，灯泡L与变阻器串联，电流表测量电路中的电流，电压表V1测量灯泡L两端的电压，电压表V2测量变阻器两端的电压。
（1）由图甲可知，当变阻器的接入电阻变大时，电路的总电阻变大，由欧姆定律可知，电路的电流变小，灯泡两端的电压即电压表V1变小，由串联电路电压规律可得，电压表V2的示数变大；由图乙可知电压表示数变大，电流表示数变小，图像曲线是下降的，所以乙图中的图象是电流表随电压表V2示数变化的图象；
（2）灯泡的额定电压为UL＝2.5V，当灯泡正常发光时，电压表V2的示数为：U滑＝1.5V，
由串联电路电压规律可得，电源电压：U＝UL+U滑＝2.5V+1.5V＝4V；
（3）由乙图可知，灯泡正常工作时，电路中的最大电流：I大＝0.5A，
电路消耗的电功率的最大值：P大＝UI大＝4V×0.5A＝2W；
由乙图可知，电路的最小电流：I小＝0.1A，
电路消耗的电功率的最大值：P小＝UI小＝4V×0.1A＝0.4W；
电路消耗的电功率的最大值和最小值之间的差值：ΔP＝P大﹣P小＝2W﹣0.4W＝1.6W。
答：（1）乙图中的图象是电流表随电压表V2示数变化的图象；
（2）电源电压U为4V；
（3）电路消耗的电功率的最大值和最小值之间的差值ΔP为1.6W。
23．（8分）如图甲所示，边长为10cm的正方体木块A在水中静止时漂浮在水面上，此时木块的露出水面；若将一个与A等体积的正方体B粘在A的上方，此时A、B刚好浸没在水中，如图乙所示，请计算（ρ水＝1.0×103kg/m3）：
（1）木块A的密度ρA；
（2）物体B的密度ρB；
（3）若容器底面积为200cm3，则与甲图相比较，乙图中水对容器底部压强增大了多少Pa？
【解答】解：
（1）木块A的体积：VA＝＝（10cm）3＝1000cm3＝1×10﹣3m3，
甲图中A木块漂浮在水面上，由题意可得，VA排＝（1﹣）VA＝×1×10﹣3m3＝6×10﹣4m3，
则：GA＝FA浮＝ρ水gVA排＝1.0×103kg/m3×10N/kg×6×10﹣4m3＝6N，
A的质量：mA＝＝＝0.6kg，
则A的密度：ρA＝＝＝0.6×103kg/m3；
（2）乙图中A和B一起悬浮时，V排＝VA+VB＝1000cm3+1000cm3＝2000cm3＝2×10﹣3m3，
F浮＝ρ水gV排＝1.0×103kg/m3×10N/kg×2×10﹣3m3＝20N，
对A、B受力分析，可得，GA+GB＝F浮，
则：GB＝F浮﹣GA＝20N﹣6N＝14N，
B的质量：mB＝＝＝1.4kg，
则B的密度：ρB＝＝＝1.4×103kg/m3；
（3）对比甲、乙两图，当A、B全部浸入液体时，水上升的高度为Δh＝＝＝＝7cm，
乙图中水对容器底部的压强比甲图增加为Δp＝ρ水gΔh＝1.0×103kg/m3×10N/kg×7×10﹣2m＝700Pa。
答：（1）木块A的密度ρA为0.6×103kg/m3；
（2）物体B的密度ρB为1.4×103kg/m3；
（3）若容器底面积为200cm3，则与甲图相比较，乙图中水对容器底部压强增大了700Pa。
