热机的工作原理

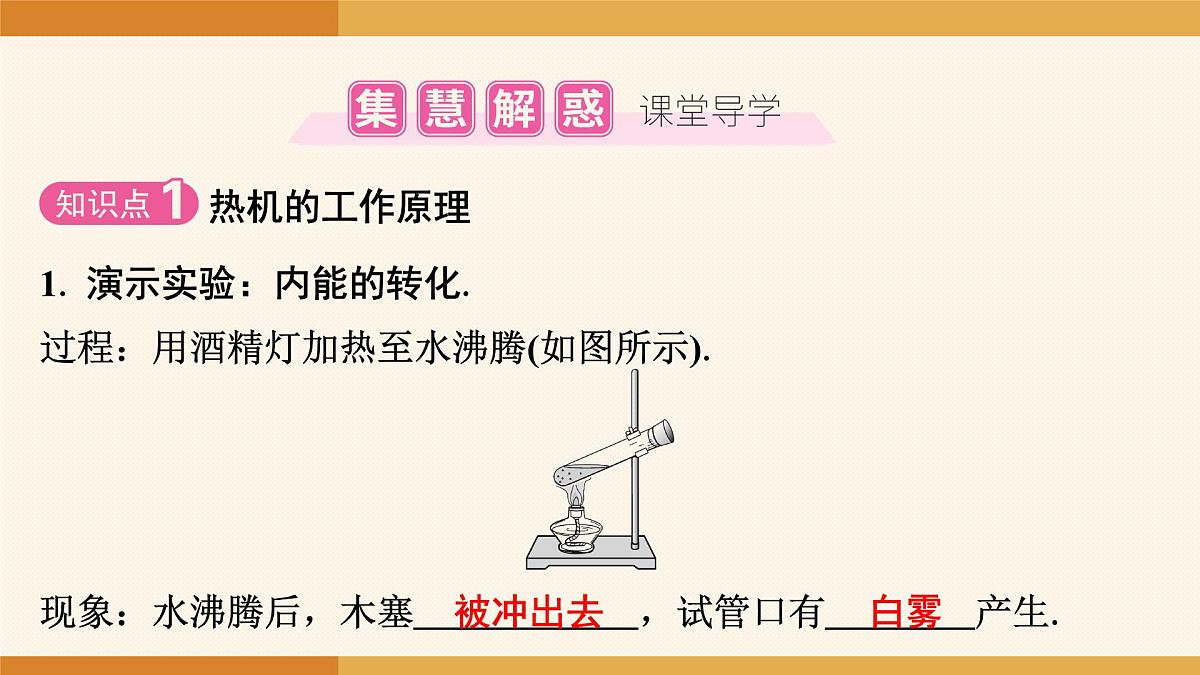

1. 演示实验：内能的转化.
过程：用酒精灯加热至水沸腾(如图所示).
现象：水沸腾后，木塞 　被冲出去　，试管口有 　白雾　产生.

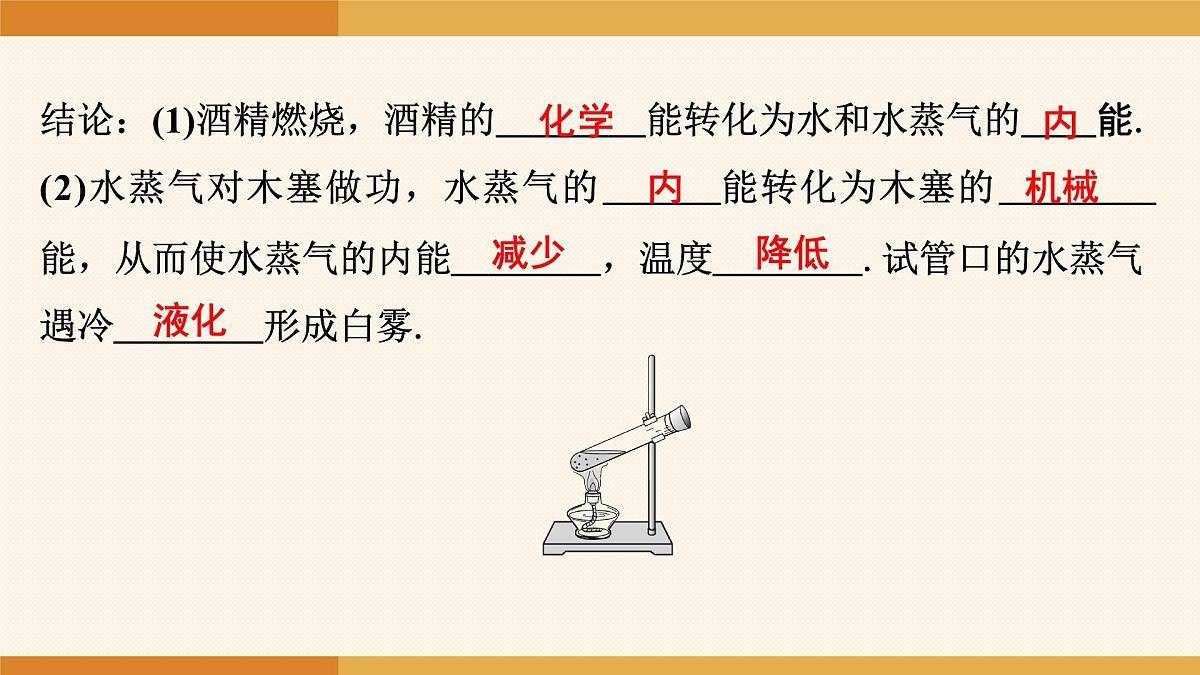

结论：(1)酒精燃烧，酒精的 　化学　能转化为水和水蒸气的 　内能.(2)水蒸气对木塞做功，水蒸气的 　内　能转化为木塞的 　机械　 能，从而使水蒸气的内能 　减少　，温度 　降低　.试管口的水蒸气 遇冷 　液化　形成白雾.

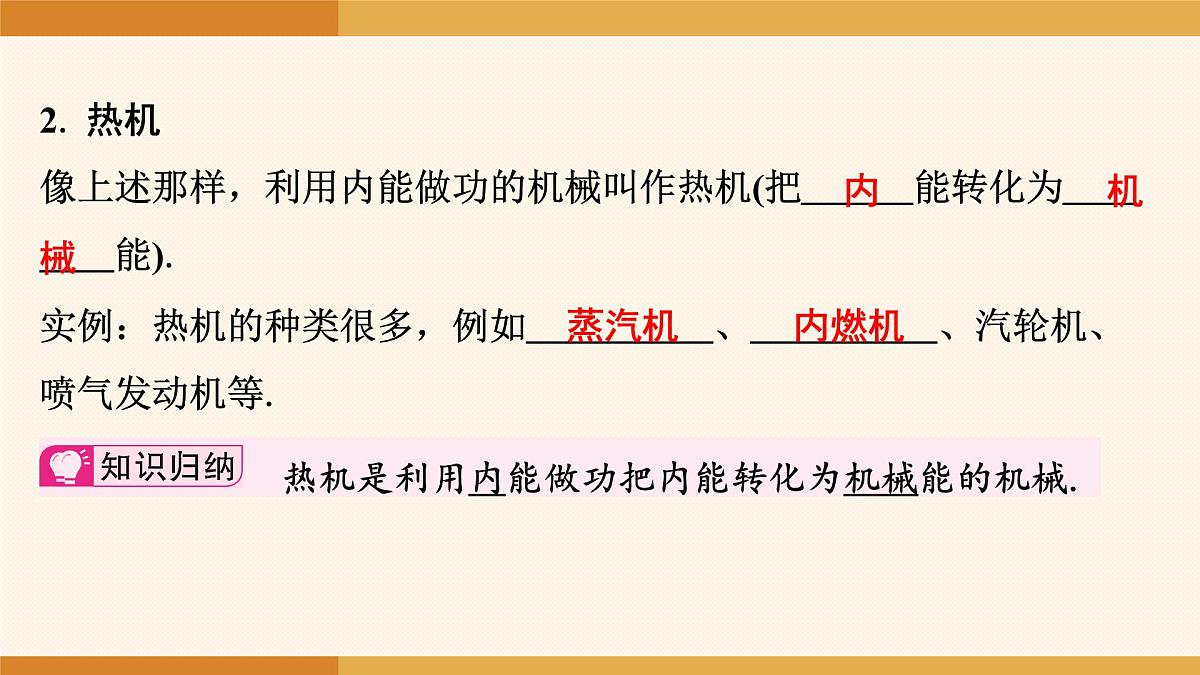

2. 热机像上述那样，利用内能做功的机械叫作热机(把 　内　能转化为 　机 械　能).实例：热机的种类很多，例如 　蒸汽机　、 　内燃机　、汽轮机、 喷气发动机等.
　热机是利用内能做功把内能转化为机械能的机械.
汽油机

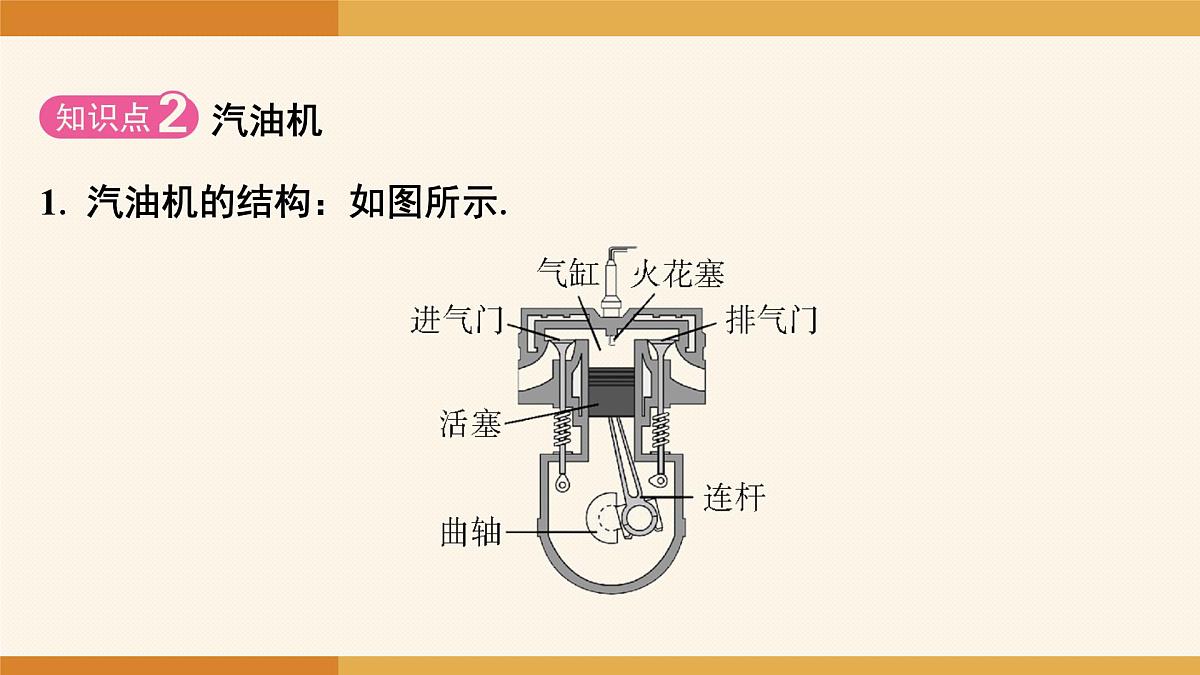

1. 汽油机的结构：如图所示.

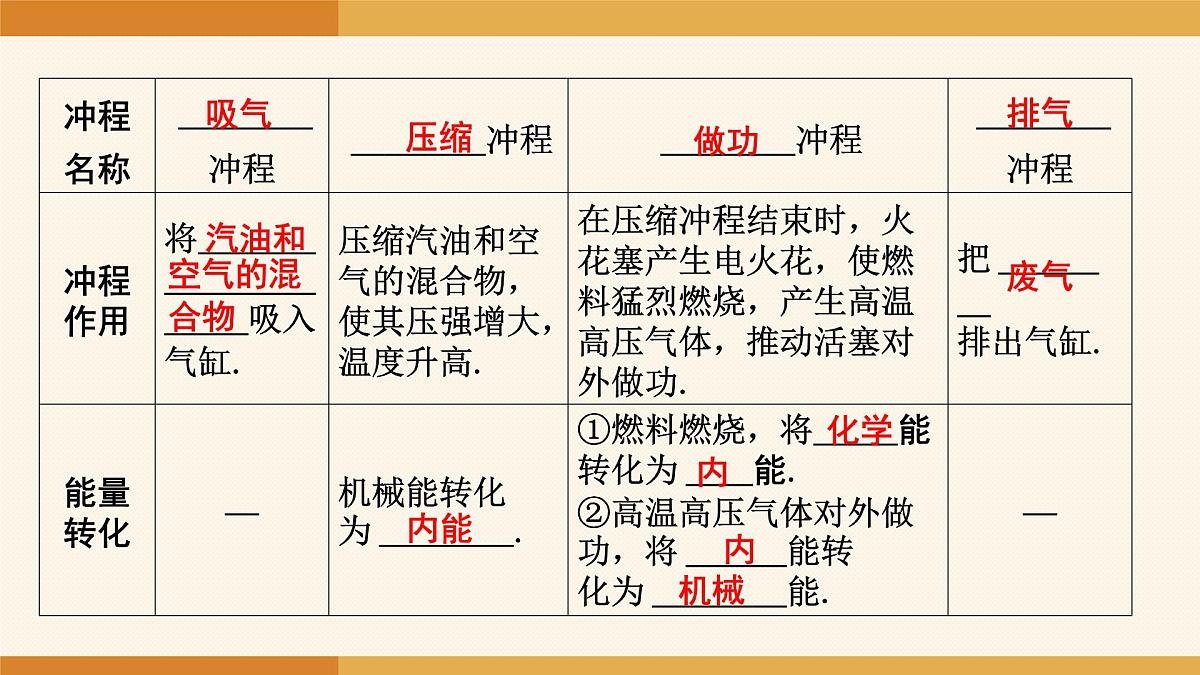

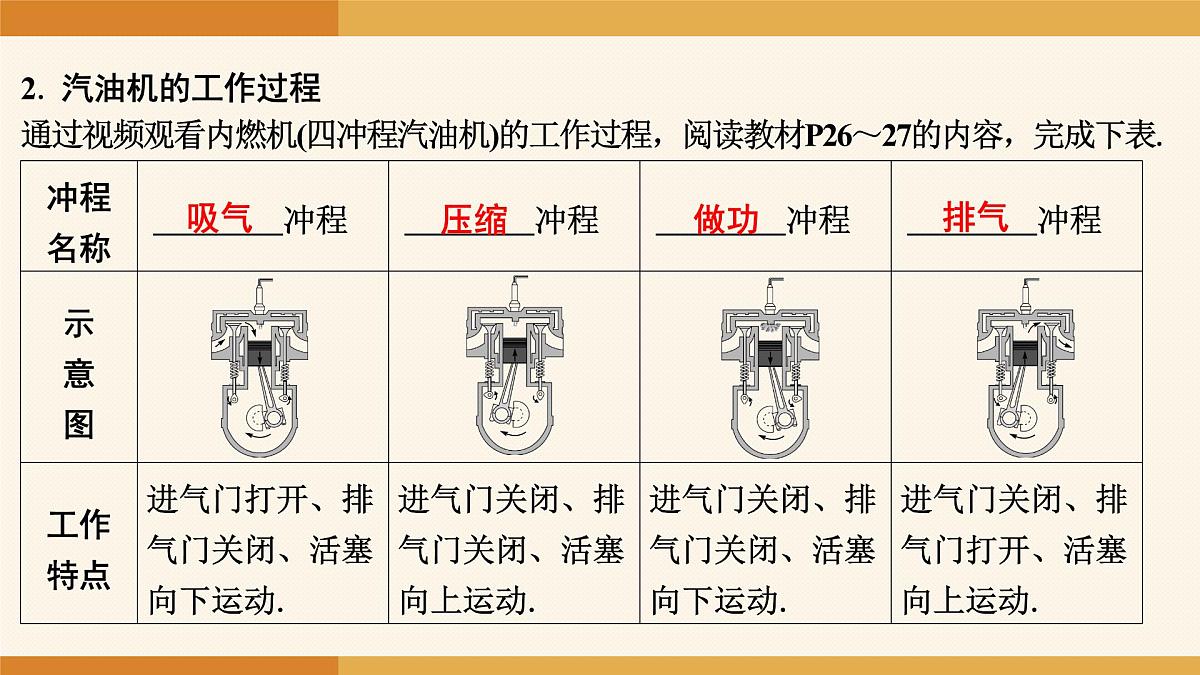

2. 汽油机的工作过程通过视频观看内燃机(四冲程汽油机)的工作过程，阅读教材P26～27的内容，完成下表.
[物理观念](2025·江门月考)如图是四冲程汽油机的工作原理 示意图，下列说法正确的是(　C　)
变式1　(2024·龙东地区中考改编)汽油机将内能转化为机械能的 是 　做功　冲程，某单缸四冲程汽油机飞轮转速是2 400 r/min.则此 汽油机每秒经历了 　20　个工作循环，对外做功 　20　次.
【解析】汽油机的做功冲程中，高温高压的燃气推动活塞做功，把 内能转化为机械能；汽油机飞轮的转速为2 400 r/min，说明1 s内汽 油机曲轴的转动次数等于40.由一个工作循环中，曲轴转动两周，对 外做功一次得，当1 s内曲轴转动40次时，汽油机经历了20个工作循 环，对外做功20次.
汽油机和柴油机的异同
阅读教材P27～28“柴油机”的内容，并比较汽油机和柴油机的异 同，完成下表.
汽油和空气的
[物理观念]下面关于汽油机和柴油机的说法中，不正确的是 (　D　)
变式2　关于四冲程汽油机和柴油机，下列说法错误的是(　B　)
1. [物理学与社会发展](2024·广元中考)1883年人类发明了汽油机.一 台四冲程汽油机的一个冲程中，火花塞点火，燃料猛烈燃烧，产生 高温高压的气体推动活塞对外做功，则该冲程(　B　)
2. [物理学与工程实践](2024·临沂中考)2024年4月20日，我国研制的 全球首款本体热效率达53.09％的柴油机正式亮相世界内燃机大会， 刷新了柴油机热效率的世界纪录.如图所示内燃机的四个冲程，气缸 内气体的内能最小的是(　D　)

A　　　　　　　B　　　　　　　C　　　　　　　D
【解析】吸气冲程中，汽油机吸入空气和汽油的混合气体，气体温 度较低；压缩冲程中，活塞压缩汽油与空气形成的燃料混合物，活 塞对气体做功，将机械能转化为气体的内能，使气缸内气体的内能 增加；做功冲程中，高温高压气体对活塞做功，内能转化机械能； 排气冲程中，将气缸内的废气排出；相比而言，吸气冲程中的气体 温度较低，内能最小.故D正确.
3. 如图是汽油机与柴油机的示意图，则属于柴油机的是图 　乙　.在 汽油机的压缩冲程中，活塞向上运动，压缩混合气体做功，混合气 体的温度 　升高　(选填“升高”或“降低”)，内能 　增加　(选填 “增加”或“减少”).
4. (2024·泰安中考)关于下列四幅图的说法中(　B　)
①图甲，试管中的水在升温过程中是通过热传递的方式增加内能的②图乙，两块表面光滑的铅块紧压后，下方可挂起重物，说明分子间有引力③图丙，燃气推动活塞向下运动，活塞的机械能转化为燃气的内能④图丁，水沸腾时不断吸收热量，温度保持不变
5. [科学思维]为制造压缩空气动力汽车，工程师将装有压缩空气的 钢瓶与空气动力发动机连接，该发动机的一个工作循环分为进气冲 程和排气冲程，如图所示.发动机对外做功的是 　进气　(选填“进 气”或“排气”)冲程，此过程中钢瓶内压缩空气的温度 　降低　. 若该发动机飞轮的转速为1 200 r/min，则1 s内发动机对外做 功 　20　次.汽车行驶一段路程后，钢瓶内压缩空气的密度 　减 .
