粤教版高中信息技术 必修2《4-1 信息系统的工作过程》课件

这是一份粤教版高中信息技术 必修2《4-1 信息系统的工作过程》课件，共33页。

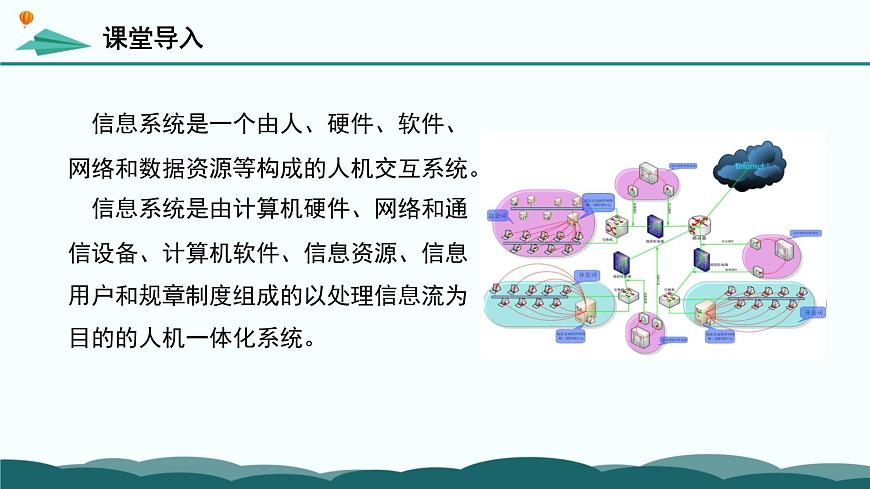

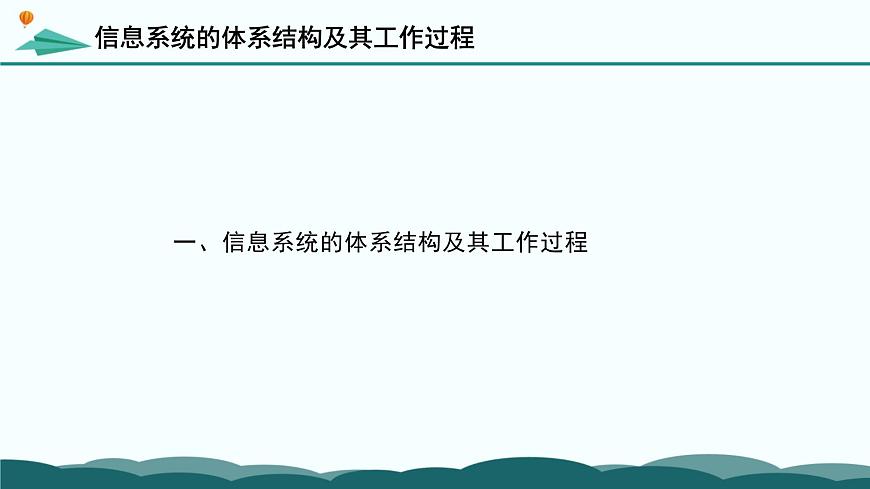

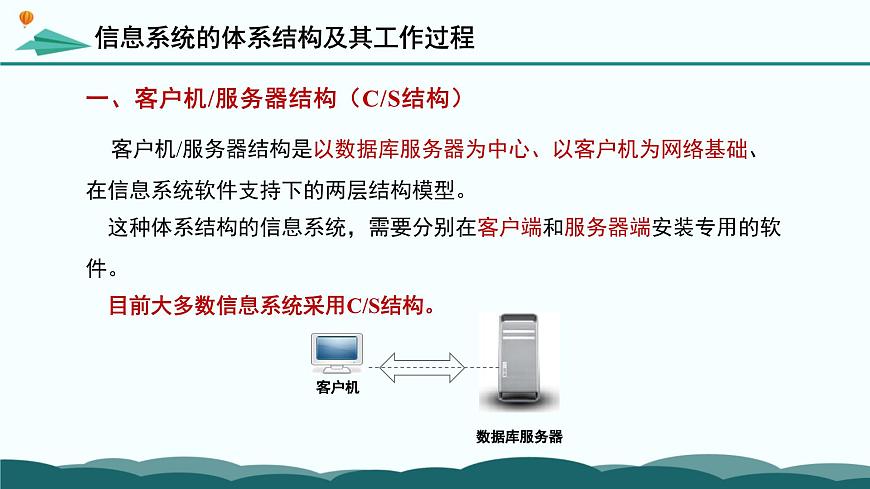

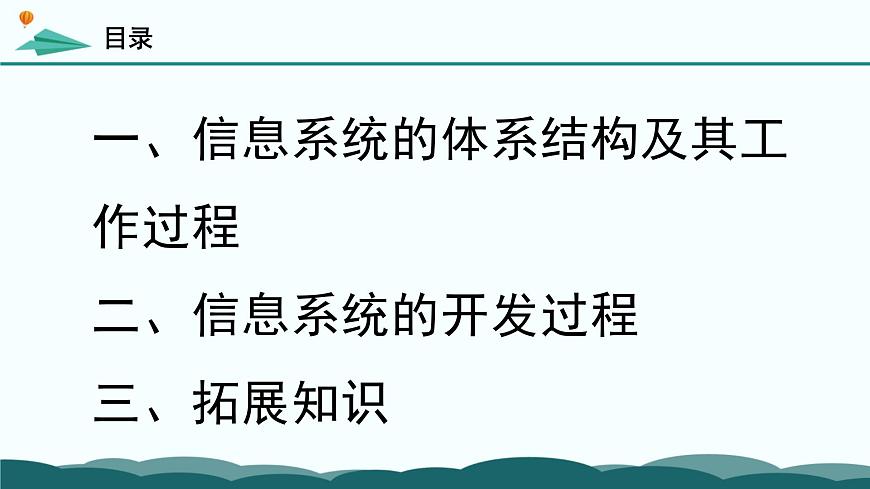

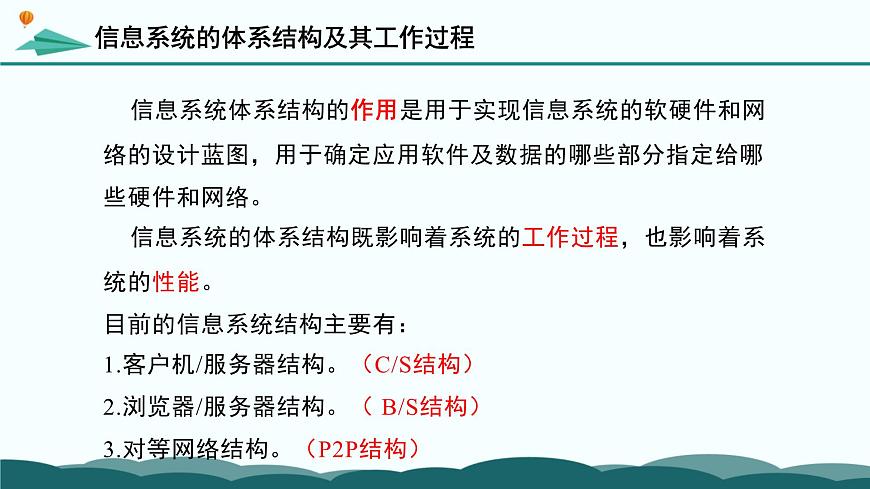

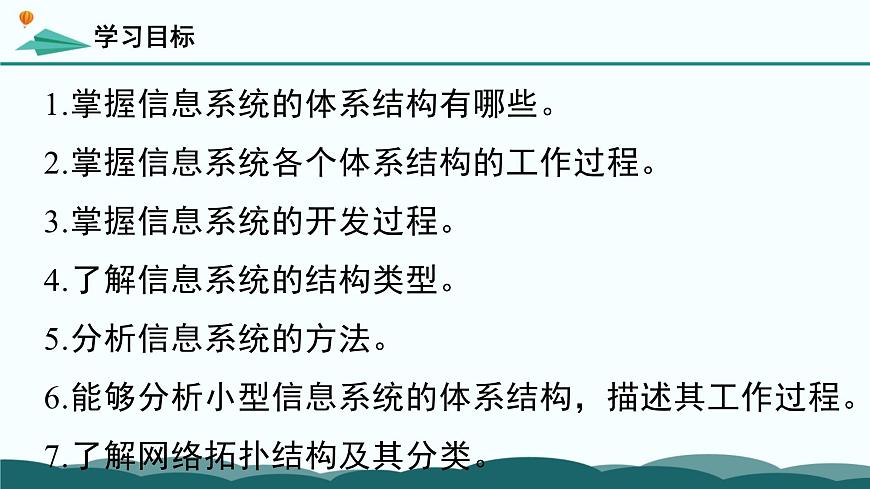

第4章 信息系统的软件与应用4.1 信息系统的工作过程 信息系统是一个由人、硬件、软件、网络和数据资源等构成的人机交互系统。 信息系统是由计算机硬件、网络和通信设备、计算机软件、信息资源、信息用户和规章制度组成的以处理信息流为目的的人机一体化系统。课堂导入 信息系统有五个基本功能，分别是：信息的输入、存储、处理、输出和控制。 信息系统经历了简单的数据处理信息系统、孤立的业务管理信息系统、集成的智能信息系统三个发展阶段。课堂导入1.掌握信息系统的体系结构有哪些。2.掌握信息系统各个体系结构的工作过程。3.掌握信息系统的开发过程。4.了解信息系统的结构类型。5.分析信息系统的方法。6.能够分析小型信息系统的体系结构，描述其工作过程。7.了解网络拓扑结构及其分类。学习目标一、信息系统的体系结构及其工作过程二、信息系统的开发过程三、拓展知识目录一、信息系统的体系结构及其工作过程信息系统的体系结构及其工作过程 信息系统体系结构的作用是用于实现信息系统的软硬件和网络的设计蓝图，用于确定应用软件及数据的哪些部分指定给哪些硬件和网络。 信息系统的体系结构既影响着系统的工作过程，也影响着系统的性能。目前的信息系统结构主要有：1.客户机/服务器结构。（C/S结构）2.浏览器/服务器结构。（ B/S结构）3.对等网络结构。（P2P结构）信息系统的体系结构及其工作过程一、客户机/服务器结构（C/S结构） 客户机/服务器结构是以数据库服务器为中心、以客户机为网络基础、在信息系统软件支持下的两层结构模型。 这种体系结构的信息系统，需要分别在客户端和服务器端安装专用的软件。 目前大多数信息系统采用C/S结构。客户机数据库服务器信息系统的体系结构及其工作过程客户端一般安装的软件有：操作系统和特定的客户端软件。客户机客户机操作系统特定客户端操作软件数据库服务器数据库管理系统服务器操作系统服务器服务器端一般安装的软件有：服务器操作系统、数据库管理系统、其他的服务器软件。一、客户机/服务器结构（C/S结构）信息系统的体系结构及其工作过程用户操作模块布置在客户机上，数据存储在服务器的数据库中。客户机数据库服务器客户机的作用：1.收集用户需求2.资源、内容和服务的获取者服务器的作用：1.响应用户需求2.资源、内容和服务的提供者一、客户机/服务器结构（C/S结构）信息系统的体系结构及其工作过程C/S结构应用：优酷App观看视频信息系统的体系结构及其工作过程二、浏览器/服务器结构（B/S结构） 浏览器/服务器结构是随着互联网技术的兴起而兴起的，是对客户机/服务器结构的一种变化或者改进的结构。 在这种结构下，用户工作界面通过浏览器实现，主要事务逻辑在服务器端实现。浏览器/服务器结构的优点：1.简化了客户端的计算机载荷。2.减轻了系统维护与升级的成本和工作量。3.降低了用户的总体成本。信息系统的体系结构及其工作过程客户机客户机操作系统特定客户端操作软件Web服务器Web服务器软件服务器操作系统Web服务器端程序或静态html页三层的浏览器/服务器结构数据库服务器数据库管理系统服务器操作系统服务器二、浏览器/服务器结构（B/S结构）信息系统的体系结构及其工作过程B/S结构应用：利用浏览器访问爱奇艺信息系统的体系结构及其工作过程在线学习网站B/S结构应用：信息系统的体系结构及其工作过程网页版的邮箱网站B/S结构应用：信息系统的体系结构及其工作过程三、对等网络结构（P2P结构） 对等网络结构取消了服务器的中心地位，各个系统内计算机可以通过数据交换直接共享资源和服务。目前，对等网络模式有纯P2P模式、集中模式及混合模式，是迅速发展的一种新型网络结构。对等网络结构信息系统的体系结构及其工作过程 在P2P网络中，每个节点既可以从其他节点得到服务，也可以向其他节点提供服务。 P2P直接将人们联系起来，让人们通过互联网直接交互，P2P使得网络上的沟通变得更加容易和直接。三、对等网络结构（P2P结构）信息系统的体系结构及其工作过程三种信息系统体系结构比较信息系统的体系结构及其工作过程二、信息系统的开发过程信息系统的开发过程 信息系统的开发一般分为五个阶段，分别是系统规划、系统分析、系统设计、系统实施、系统运行与维护。信息系统的开发过程信息系统的开发过程明确系统的发展方向、系统规模、开发计划。系统规划系统分析明确用户需求及解决方案，建立逻辑模型。明确做什么，分析结构与功能，业务流程数据流。系统设计设计系统的技术蓝图。系统总体设计，体系机构，功能结构，配置信息系统环境，详细设计，数据库设计，代码设计，输入输出以及用户界面设计。信息系统的开发过程将设计阶段的成果在计算机和网络上具体实现，设计文档编程软件系统。配置环境，选择合适的开发环境以及工具，软件编程与测试，数据库建立与测试，进行数据转换，系统交接。系统实施系统运行与维护日常维护，新需求的满足，系统的技术支持。信息系统的开发过程探究活动： 各小组为本小组项目确定系统的体系结构，明确规划的系统功能模块，按照搭建的信息管理系统的一般流程开展，完成系统搭建。讨论，明确系统的工作流程，规划其功能模块。信息系统的开发过程探究活动：搭建网络学习管理系统的流程信息系统的开发过程信息系统的开发过程三、拓展知识拓展知识网络拓扑结构： 计算机网络的拓扑结构就是网络中通信线路和站点(计算机或设备)的几何排列形式。 在计算机网络中，将主机和终端抽象为点，将通信介质抽象为线，形成点和线组成的图形，使人们对网络整体有明确的全貌印象。拓展知识网络拓扑结构分类：星型拓扑树型拓扑总线型拓扑环型拓扑网状型拓扑拓展知识星型拓扑结构： 网络中的各节点通过点到点的方式连接到一个中央节点(又称中央转接站，一般是集线器或交换机)，上， 由该中央节点向目的节点传送信息。在星型网中任何两个节点要进行通信都必须经过中央节点控制。优点:控制简单、故障诊断和隔离容易、方便服务。缺点:需要耗费大量的电缆，安装、维护的工作量也骤增。中央节负担重，一旦发生故障，则全网受影响。拓展知识总线型拓扑结构： 总线型拓扑结构：简称总线拓扑，它是将网络中的各个节点设备用一根总线挂接起来，实现计算机网络的功能。优点:网络结构简单，节点的插入、删除较方便，易于网络扩展。设备少、造价低,安装和使用方便。具有较高的可靠性。缺点:总线传输距离有限，通信范围受到限制。故障诊断和隔离比较困难。易于发生数据碰童,线路争用现象比较严重。拓展知识环型拓扑结构： 环型拓扑结构:是使用公共电缆组成一个封闭的环各节点直接连到环 上信息沿着环按一定方向从一个节点传送到另一个节点。优点:电缆长度短，只需要将各节点逐次相连。所有站点都能公平访问网络的其他部分，网络性能稳定。缺点:节点故障会引起全网故障，是因为数据传输需要通过环上的每一个节点,如某-节点故障，则引起全网故障。添和删除节点的过程复杂。拓展知识网状型拓扑结构： 网状型拓扑结构:这种拓扑结构主要指各节点通过传输线互联连接起来，并且每一个节点至少与其他两个节点相连。优点:节点间路径多，碰撞和阻塞减少。局部故障不影响整个网络，可靠性高。缺点:网络关系复杂，建网较难，不易扩充。网络控制机制复杂，必须采用路由算法和流量控制机制。拓展知识
