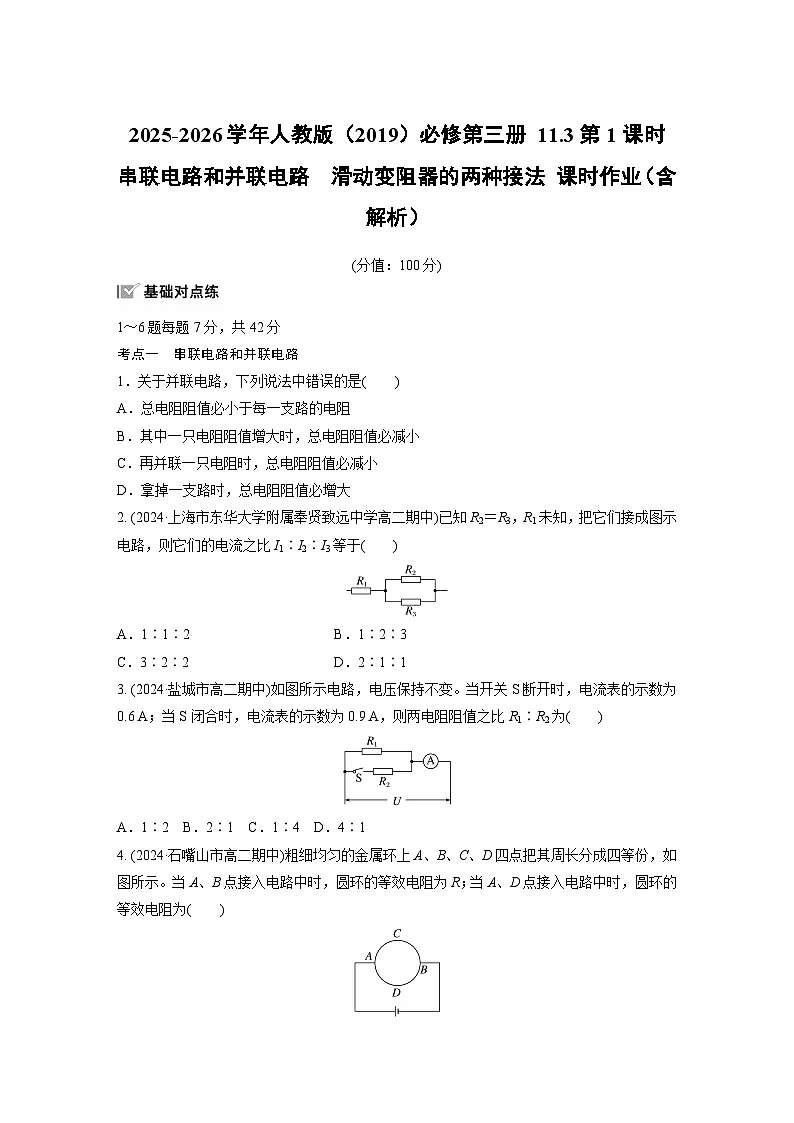

1～6题每题7分，共42分
考点一 串联电路和并联电路
1．关于并联电路，下列说法中错误的是( )
A．总电阻阻值必小于每一支路的电阻
B．其中一只电阻阻值增大时，总电阻阻值必减小
C．再并联一只电阻时，总电阻阻值必减小
D．拿掉一支路时，总电阻阻值必增大
2. (2024·上海市东华大学附属奉贤致远中学高二期中)已知R2＝R3，R1未知，把它们接成图示电路，则它们的电流之比I1∶I2∶I3等于( )
A．1∶1∶2 B．1∶2∶3
C．3∶2∶2 D．2∶1∶1
3. (2024·盐城市高二期中)如图所示电路，电压保持不变。当开关S断开时，电流表的示数为0.6 A；当S闭合时，电流表的示数为0.9 A，则两电阻阻值之比R1∶R2为( )
A．1∶2 B．2∶1 C．1∶4 D．4∶1
4. (2024·石嘴山市高二期中)粗细均匀的金属环上A、B、C、D四点把其周长分成四等份，如图所示。当A、B点接入电路中时，圆环的等效电阻为R；当A、D点接入电路中时，圆环的等效电阻为( )
A.eq \f(3R,4) B．R C.eq \f(3R,2) D．3R

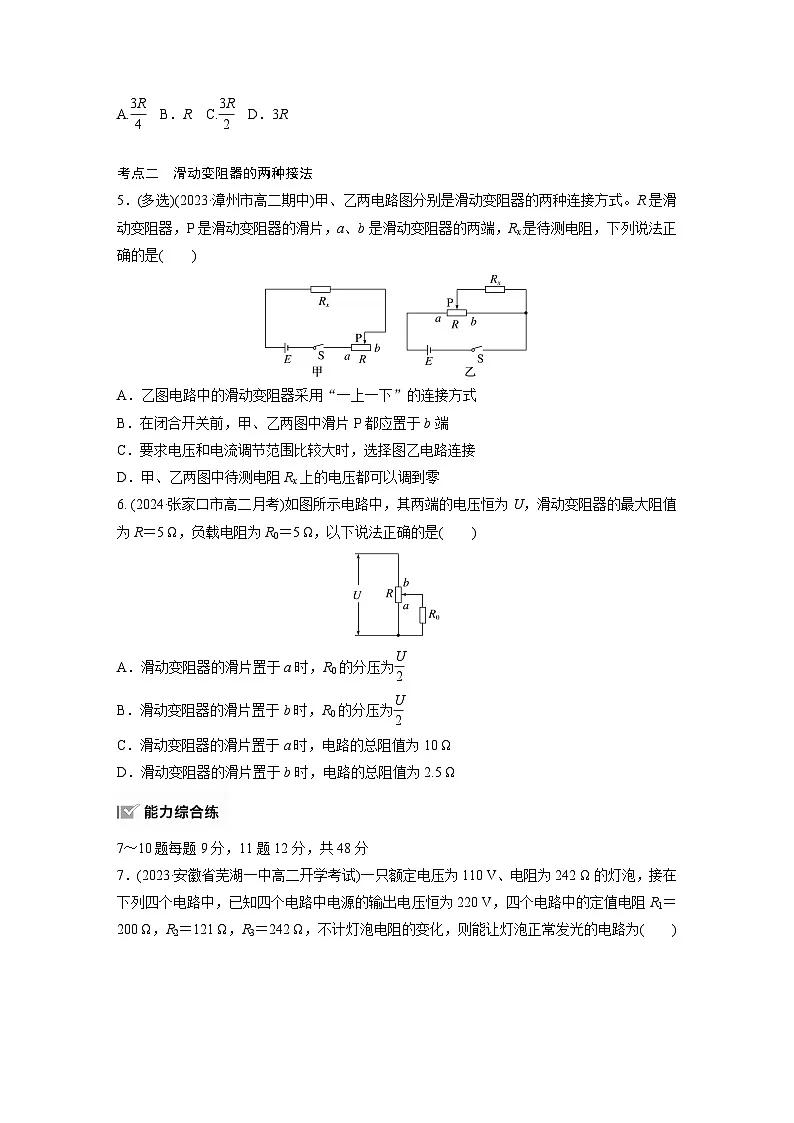

考点二 滑动变阻器的两种接法
5．(多选)(2023·漳州市高二期中)甲、乙两电路图分别是滑动变阻器的两种连接方式。R是滑动变阻器，P是滑动变阻器的滑片，a、b是滑动变阻器的两端，Rx是待测电阻，下列说法正确的是( )
A．乙图电路中的滑动变阻器采用“一上一下”的连接方式
B．在闭合开关前，甲、乙两图中滑片P都应置于b端
C．要求电压和电流调节范围比较大时，选择图乙电路连接
D．甲、乙两图中待测电阻Rx上的电压都可以调到零
6. (2024·张家口市高二月考)如图所示电路中，其两端的电压恒为U，滑动变阻器的最大阻值为R＝5 Ω，负载电阻为R0＝5 Ω，以下说法正确的是( )
A．滑动变阻器的滑片置于a时，R0的分压为eq \f(U,2)
B．滑动变阻器的滑片置于b时，R0的分压为eq \f(U,2)
C．滑动变阻器的滑片置于a时，电路的总阻值为10 Ω
D．滑动变阻器的滑片置于b时，电路的总阻值为2.5 Ω
7～10题每题9分，11题12分，共48分

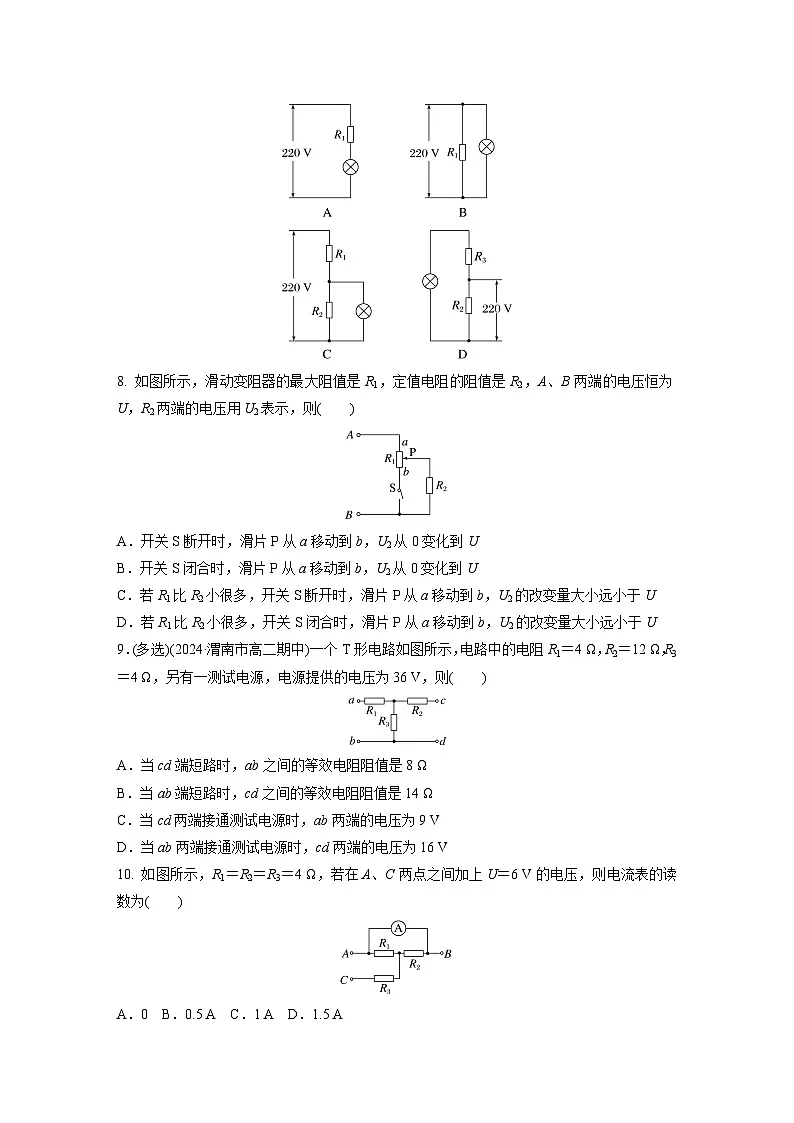

7．(2023·安徽省芜湖一中高二开学考试)一只额定电压为110 V、电阻为242 Ω的灯泡，接在下列四个电路中，已知四个电路中电源的输出电压恒为220 V，四个电路中的定值电阻R1＝200 Ω，R2＝121 Ω，R3＝242 Ω，不计灯泡电阻的变化，则能让灯泡正常发光的电路为( )
8. 如图所示，滑动变阻器的最大阻值是R1，定值电阻的阻值是R2，A、B两端的电压恒为U，R2两端的电压用U2表示，则( )
A．开关S断开时，滑片P从a移动到b，U2从0变化到U
B．开关S闭合时，滑片P从a移动到b，U2从0变化到U
C．若R1比R2小很多，开关S断开时，滑片P从a移动到b，U2的改变量大小远小于U
D．若R1比R2小很多，开关S闭合时，滑片P从a移动到b，U2的改变量大小远小于U
9．(多选)(2024·渭南市高二期中)一个T形电路如图所示，电路中的电阻R1＝4 Ω，R2＝12 Ω，R3＝4 Ω，另有一测试电源，电源提供的电压为36 V，则( )
A．当cd端短路时，ab之间的等效电阻阻值是8 Ω
B．当ab端短路时，cd之间的等效电阻阻值是14 Ω
C．当cd两端接通测试电源时，ab两端的电压为9 V
D．当ab两端接通测试电源时，cd两端的电压为16 V
10. 如图所示，R1＝R2＝R3＝4 Ω，若在A、C两点之间加上U＝6 V的电压，则电流表的读数为( )
A．0 B．0.5 A C．1 A D．1.5 A
11．(12分)如图所示，R1＝2 Ω，R2＝3 Ω，滑动变阻器最大值R3＝5 Ω，则当滑动触头从a滑到b的过程中，电流表示数的最小值为多少？
(10分)
12. (2024·南宁市高二期末)如图是某电路的一部分，其中R1＝5 Ω、R2＝1 Ω、R3＝3 Ω、I1＝0.2 A、I2＝0.1 A，那么，电流表测得的电流为( )
A．0.2 A，方向向左 B．0.15 A，方向向左
C．0.2 A，方向向右 D．0.3 A，方向向右
1．B [电阻并联相当于导体的横截面积增加了，故总电阻阻值必小于每一支路的电阻，故A正确，不符合题意；根据并联电阻的总电阻规律可知，其中一只电阻阻值增大时，总电阻阻值必增大，故B错误，符合题意；多并联一只电阻，相当于导体的横截面积增加了，总电阻阻值必减小，故C正确，不符合题意；拿掉一支路时，相当于导体的横截面积减小了，总电阻阻值必增大，故D正确，不符合题意。]
2．D [根据串并联电路的特点可知，I1＝I2＋I3，U2＝U3；由电阻R2＝R3，可得I2＝I3，则I1∶I2∶I3＝2∶1∶1，D正确。]
3．A [当开关S断开时，电流表的示数为0.6 A，根据欧姆定律有I1＝eq \f(U,R1)；当S闭合时，电流表的示数为0.9 A，根据欧姆定律有I2＝eq \f(U,\f(R1R2,R1＋R2))，
解得eq \f(R1,R2)＝eq \f(1,2)，A正确。]
4．A [金属环上A、B、C、D四点把其周长分成四等份，令每一等份的电阻为R0，当A、B点接入电路中时，圆环的等效电阻为R，则有
R＝eq \f(2R0·2R0,2R0＋2R0)＝R0
当A、D点接入电路中时，圆环的等效电阻为R1＝eq \f(3R0·R0,3R0＋R0)＝eq \f(3,4)R0，
解得R1＝eq \f(3R,4)，A正确。]
5．BC [题图乙电路中的滑动变阻器采用分压式接法，是“一上两下”的连接方式，故A错误；在闭合开关前，题图甲中滑动变阻器应该全部接入电路，滑片P应置于b端，题图乙中Rx两端的电压应该从零开始变化，滑片P也应置于b端，故B正确；题图乙中待测电阻Rx两端的电压和电流都可以从零开始，而题图甲中待测电阻Rx两端的电压和电流都无法调节到零，故题图乙中电压和电流调节范围较大，故C正确，D错误。]
6．D [滑动变阻器的滑片置于a时，R0与导线并联，R0的分压为零，故A错误；滑动变阻器的滑片置于b时，R0的分压为U，故B错误；滑动变阻器的滑片置于a时，R0被导线短路，电路中的总电阻为R总＝R＝5 Ω，故C错误；滑动变阻器的滑片置于b时，R0与R并联，电路中的总电阻为R总′＝eq \f(RR0,R＋R0)＝2.5 Ω，故D正确。]
7．D [灯泡的电阻为R＝242 Ω，题图A中R1＝200 Ω
