物理人教版 (2019)电磁感应现象及应用学案

这是一份物理人教版 (2019)电磁感应现象及应用学案，共4页。

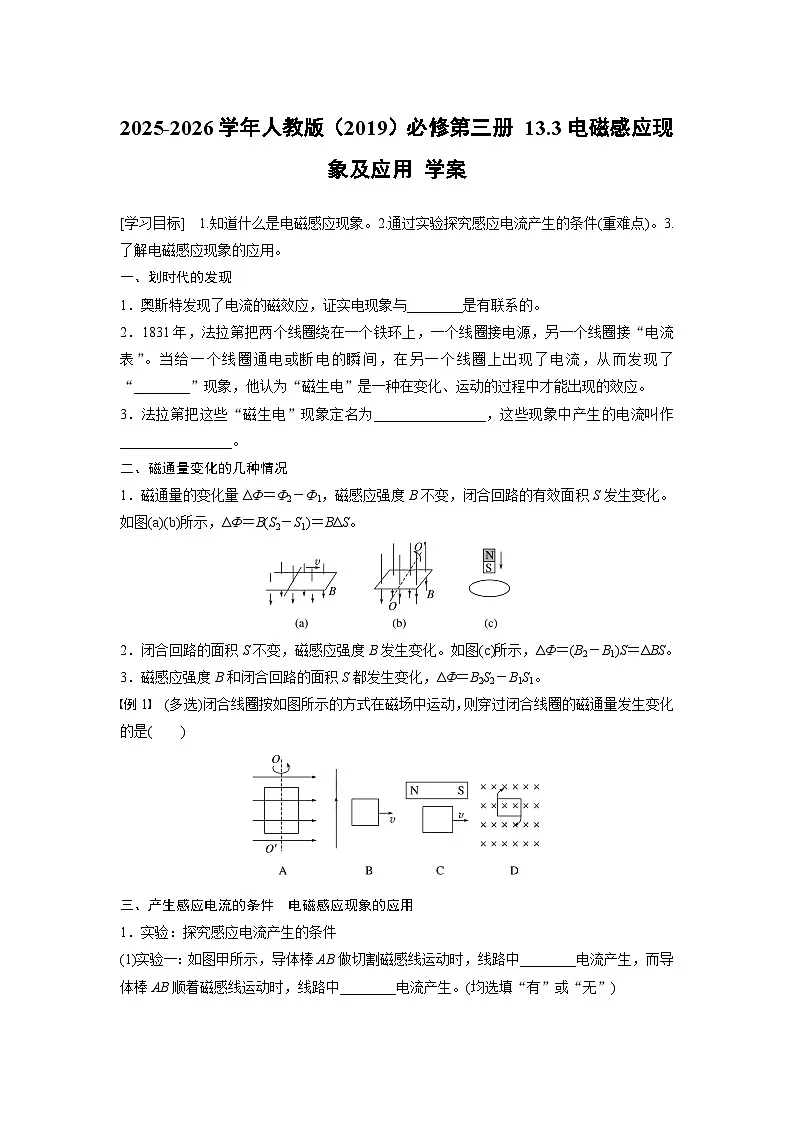

一、划时代的发现
1．奥斯特发现了电流的磁效应，证实电现象与________是有联系的。
2．1831年，法拉第把两个线圈绕在一个铁环上，一个线圈接电源，另一个线圈接“电流表”。当给一个线圈通电或断电的瞬间，在另一个线圈上出现了电流，从而发现了“________”现象，他认为“磁生电”是一种在变化、运动的过程中才能出现的效应。
3．法拉第把这些“磁生电”现象定名为________________，这些现象中产生的电流叫作________________。
二、磁通量变化的几种情况
1．磁通量的变化量ΔΦ＝Φ2－Φ1，磁感应强度B不变，闭合回路的有效面积S发生变化。如图(a)(b)所示，ΔΦ＝B(S2－S1)＝BΔS。
2．闭合回路的面积S不变，磁感应强度B发生变化。如图(c)所示，ΔΦ＝(B2－B1)S＝ΔBS。
3．磁感应强度B和闭合回路的面积S都发生变化，ΔΦ＝B2S2－B1S1。
例1 (多选)闭合线圈按如图所示的方式在磁场中运动，则穿过闭合线圈的磁通量发生变化的是( )
三、产生感应电流的条件 电磁感应现象的应用
1．实验：探究感应电流产生的条件

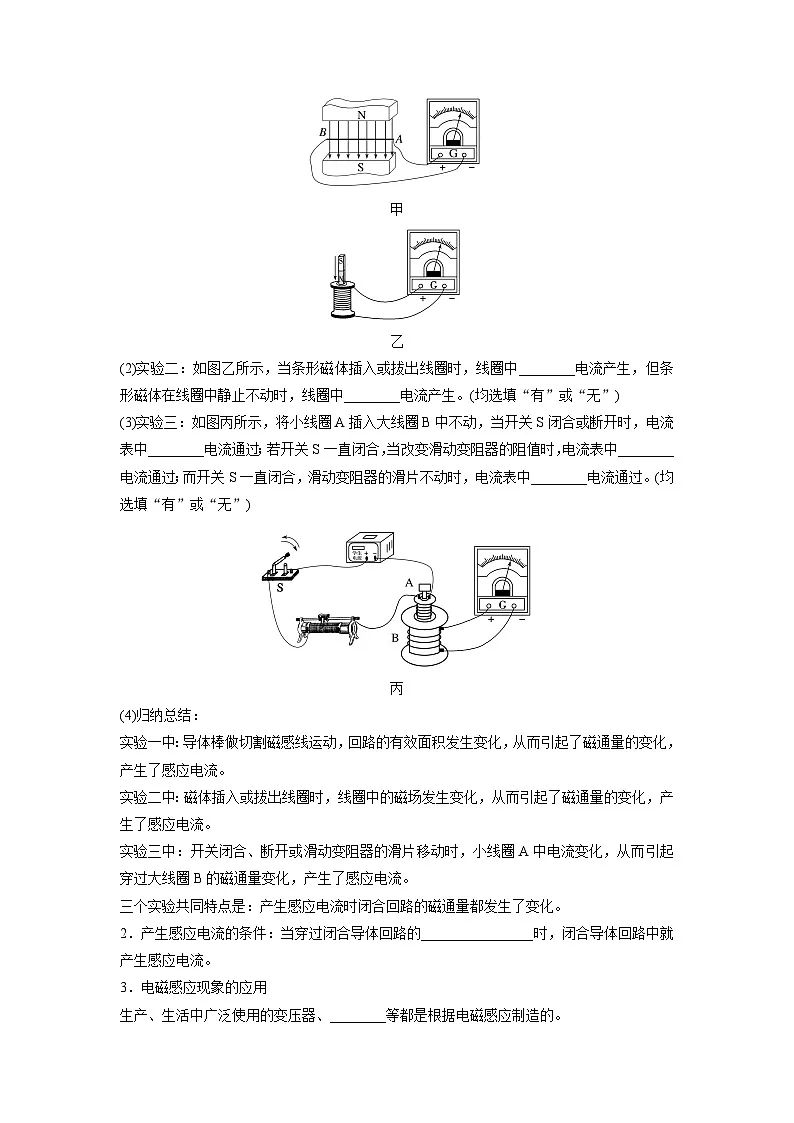

(1)实验一：如图甲所示，导体棒AB做切割磁感线运动时，线路中________电流产生，而导体棒AB顺着磁感线运动时，线路中________电流产生。(均选填“有”或“无”)
甲
乙
(2)实验二：如图乙所示，当条形磁体插入或拔出线圈时，线圈中________电流产生，但条形磁体在线圈中静止不动时，线圈中________电流产生。(均选填“有”或“无”)
(3)实验三：如图丙所示，将小线圈A插入大线圈B中不动，当开关S闭合或断开时，电流表中________电流通过；若开关S一直闭合，当改变滑动变阻器的阻值时，电流表中________电流通过；而开关S一直闭合，滑动变阻器的滑片不动时，电流表中________电流通过。(均选填“有”或“无”)
丙
(4)归纳总结：
实验一中：导体棒做切割磁感线运动，回路的有效面积发生变化，从而引起了磁通量的变化，产生了感应电流。
实验二中：磁体插入或拔出线圈时，线圈中的磁场发生变化，从而引起了磁通量的变化，产生了感应电流。
实验三中：开关闭合、断开或滑动变阻器的滑片移动时，小线圈A中电流变化，从而引起穿过大线圈B的磁通量变化，产生了感应电流。
三个实验共同特点是：产生感应电流时闭合回路的磁通量都发生了变化。
2．产生感应电流的条件：当穿过闭合导体回路的________________时，闭合导体回路中就产生感应电流。
3．电磁感应现象的应用
生产、生活中广泛使用的变压器、________等都是根据电磁感应制造的。
例2 (2023·陕西省延安市第一中学高二月考)在“探究法拉第电磁感应现象”实验中，某同学将电池组、滑动变阻器、带铁芯的线圈A、线圈B、电表及开关组成的部分电路已连接好了，如图所示。
(1)请使用两根导线，将电路补充完整。
(2)此实验中使用的电表应是________。(填选项前的字母)
A. 灵敏电流表
B. 大量程的电压表
C. 倍率适宜的欧姆表
(3)正确选择电表和连接电路后，开始实验探究。下列说法正确的是________。
A．开关闭合后，线圈A插入线圈B中或从线圈B中拔出，都不会引起电表的指针偏转
B．线圈A插入线圈B中后，在开关闭合和断开的瞬间，电表的指针均会偏转
C．开关闭合后，滑动变阻器的滑片P匀速滑动，会使电表的指针静止在中央零刻度
D．开关闭合后，只要移动滑动变阻器的滑片P，电表的指针一定会偏转
四、感应电流产生条件的理解
判断有无感应电流时必须明确的关键点
(1)观察导体回路是否闭合；
(2)判断穿过回路的磁通量是否发生变化。
例3 (2024·武威市高二期末)下列各图中能产生感应电流的是( )
例4 如图所示的装置，在下列各种情况中，不能使悬挂在螺线管附近的铜质闭合线圈A中产生感应电流的是( )
A．开关S接通的瞬间
B．开关S接通后，电路中电流稳定时
C．开关S接通后，滑动变阻器滑片滑动的瞬间
D．开关S断开的瞬间
例5 如图所示，边界MN右侧存在匀强磁场，现使边长为L的正方形闭合金属线框由边界左侧以速度v匀速运动到图中虚线位置。此过程线框中产生感应电流的时间为( )
A.eq \f(L,v) B.eq \f(2L,v) C.eq \f(3L,v) D.eq \f(4L,v)
