物理必修 第三册电源和电流学案设计

这是一份物理必修 第三册电源和电流学案设计，共5页。

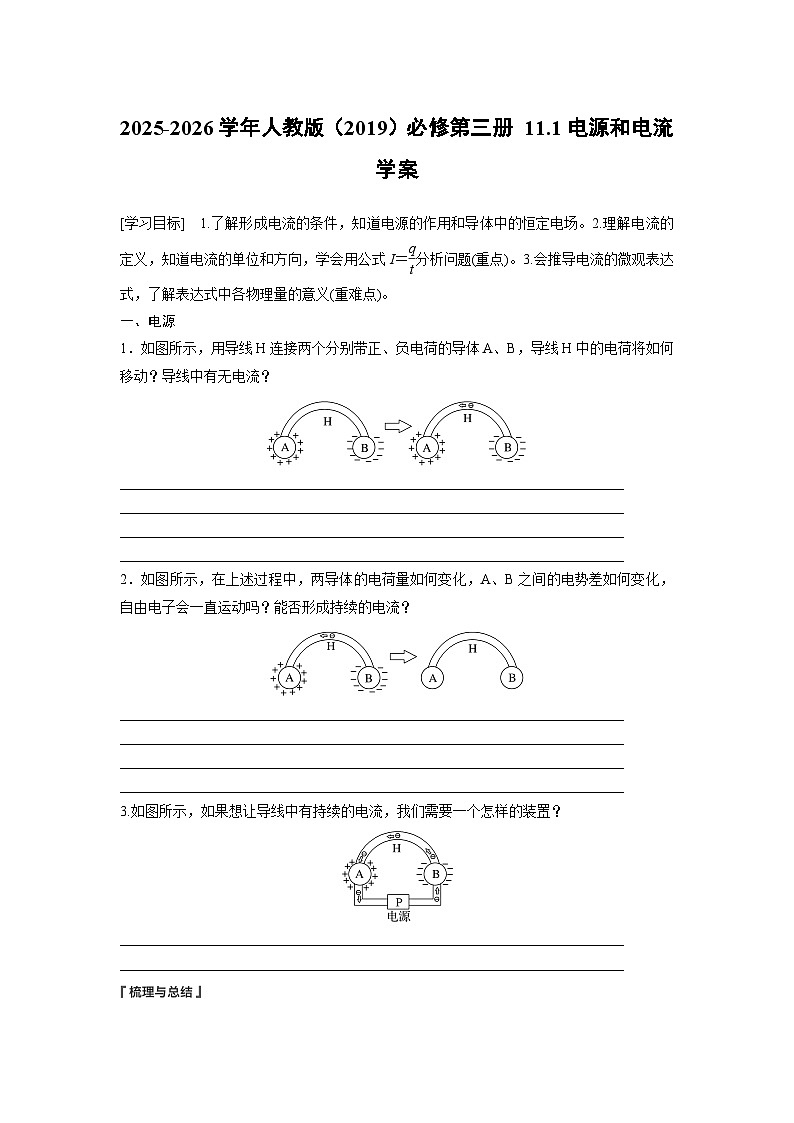

一、电源
1．如图所示，用导线H连接两个分别带正、负电荷的导体A、B，导线H中的电荷将如何移动？导线中有无电流？
________________________________________________________________________
________________________________________________________________________
________________________________________________________________________
________________________________________________________________________
2．如图所示，在上述过程中，两导体的电荷量如何变化，A、B之间的电势差如何变化，自由电子会一直运动吗？能否形成持续的电流？
________________________________________________________________________
________________________________________________________________________
________________________________________________________________________
________________________________________________________________________
3.如图所示，如果想让导线中有持续的电流，我们需要一个怎样的装置？
________________________________________________________________________
________________________________________________________________________

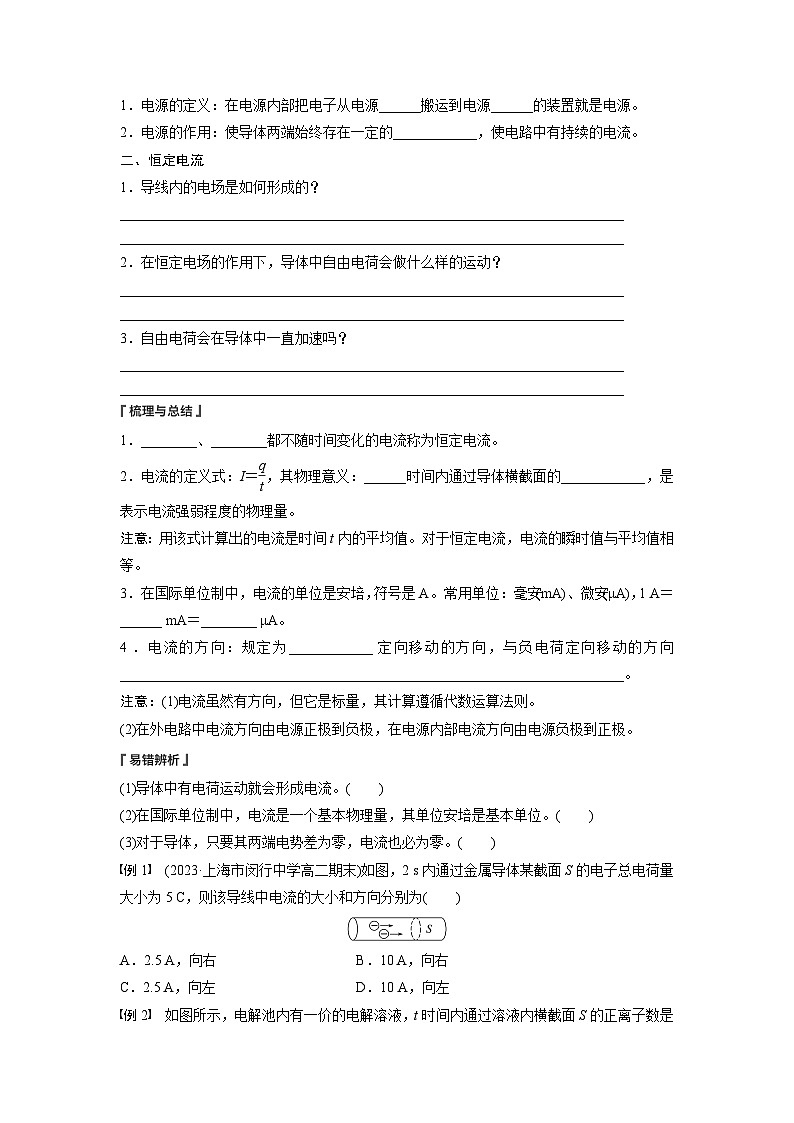

1．电源的定义：在电源内部把电子从电源______搬运到电源______的装置就是电源。
2．电源的作用：使导体两端始终存在一定的____________，使电路中有持续的电流。
二、恒定电流
1．导线内的电场是如何形成的？
________________________________________________________________________
________________________________________________________________________
2．在恒定电场的作用下，导体中自由电荷会做什么样的运动？
________________________________________________________________________
________________________________________________________________________
3．自由电荷会在导体中一直加速吗？
________________________________________________________________________
________________________________________________________________________
1．________、________都不随时间变化的电流称为恒定电流。
2．电流的定义式：I＝eq \f(q,t)，其物理意义：______时间内通过导体横截面的____________，是表示电流强弱程度的物理量。
注意：用该式计算出的电流是时间t内的平均值。对于恒定电流，电流的瞬时值与平均值相等。
3．在国际单位制中，电流的单位是安培，符号是A。常用单位：毫安(mA)、微安(μA)，1 A＝______ mA＝________ μA。
4．电流的方向：规定为____________定向移动的方向，与负电荷定向移动的方向________________________________________________________________________。
注意：(1)电流虽然有方向，但它是标量，其计算遵循代数运算法则。
(2)在外电路中电流方向由电源正极到负极，在电源内部电流方向由电源负极到正极。
(1)导体中有电荷运动就会形成电流。( )
(2)在国际单位制中，电流是一个基本物理量，其单位安培是基本单位。( )
(3)对于导体，只要其两端电势差为零，电流也必为零。( )
例1 (2023·上海市闵行中学高二期末)如图，2 s内通过金属导体某截面S的电子总电荷量大小为5 C，则该导线中电流的大小和方向分别为( )
A．2.5 A，向右 B．10 A，向右
C．2.5 A，向左 D．10 A，向左
例2 如图所示，电解池内有一价的电解溶液，t时间内通过溶液内横截面S的正离子数是n1，负离子数是n2，设元电荷的电荷量为e，以下说法正确的是( )
A．正离子定向移动形成电流的方向从A到B，负离子定向移动形成电流的方向从B到A
B．溶液内正、负离子向相反方向运动，电流相互抵消
C．溶液内电流方向从A到B，电流I＝eq \f(n1e,t)
D．溶液内电流方向从A到B，电流I＝eq \f(n1＋n2e,t)
1．金属导体中的电流是由自由电子的定向移动形成的，因此q为通过导体横截面的自由电子的电荷量。
2．电解质溶液中电流的方向与正离子定向移动的方向相同，与负离子定向移动的方向相反。
3．电解质溶液中的电流是正、负离子同时向相反方向定向移动形成的，因此q为正、负离子电荷量的绝对值之和。
三、电流的微观表达式
如图所示为表示粗细均匀的一段长为l的导体，两端加一定的电压，导体中的自由电荷沿导体定向移动的速率为v，设导体的横截面积为S，导体单位体积内的自由电荷数为n，每个自由电荷的电荷量大小为q。则：
导体内的自由电荷全部通过横截面D所用的时间t＝________。导体内的自由电荷总数N＝________
总电荷量Q＝Nq＝________
此导体中的电流I＝eq \f(Q,t)＝______＝______。
例3 (2023·潍坊市高二期中)如图所示为一长方形金属导体，其长为l、高为a、宽为b。当从左右两面或者上下两面流过的电流均为I时，金属导体内自由电子定向移动的速率之比为( )
A．a∶b B．l∶a C．l∶b D．a∶l
例4 (2023·陕西省咸阳市实验中学高二月考)已知铜的单位体积内自由电子数n＝8.4×1028 m－3，电子电荷量e＝1.6×10－19 C。现将一根长L＝3.2 m、横截面积S＝1.6×10－3 m2的铜棒接入电路并通有2×103 A的电流，此时铜棒两端电势差U＝7.0×10－2 V，求：(结果均保留两位有效数字)
(1)铜棒内的电场强度大小；
(2)自由电子定向移动的平均速率。
________________________________________________________________________
________________________________________________________________________
________________________________________________________________________
________________________________________________________________________
1.自由电子定向移动速率：金属导体中的自由电子定向移动形成电流，其中自由电子定向移动速率的数量级一般为10－4 m/s。
2．电子热运动速率：导体内的自由电子在永不停息地做无规则的热运动，由于热运动，自由电子向各个方向运动的机会相等，故不能形成电流，常温下自由电子热运动速率的数量级为105 m/s。
3．电场传播速率(或电流传导速率)：等于光速。闭合开关的瞬间，电路中各处以真空中光速c的速度建立恒定电场，在恒定电场的作用下，电路中各处的自由电子几乎同时开始定向移动，整个电路也就几乎同时形成了电流。
四、电池的容量
某充电宝信息如图所示，其中20 000 mA·h代表哪个物理量？
________________________________________________________________________
________________________________________________________________________
1．定义：电池放电时输出的总电荷量。
2．单位：“安时”(A·h)或“毫安时”(mA·h)。
例5 某手机的说明书标明该手机电池容量为4 000 mA·h，待机时间为22 d，请估算该手机的待机电流有多大。说明书还标明，用该手机播放视频的时间是17 h，请估算播放视频的电流大约是待机电流的几倍。(结果均保留两位有效数字)
某手机说明书(节选)
________________________________________________________________________
________________________________________________________________________
________________________________________________________________________
________________________________________________________________________……
手机类型
智能手机、4G手机……
屏幕分辨率
1 920×1 080像素(FHD)
电池容量
4 000 mA·h
电池类型
不可拆卸式电池
……
待机时间
22 d
……
