2026高考物理大一轮复习-第九章-第48课时专题强化：带电粒子在交变电场中的运动【课件】

这是一份2026高考物理大一轮复习-第九章-第48课时专题强化：带电粒子在交变电场中的运动【课件】，共46页。PPT课件主要包含了第48课时，答案见解析图，课时精练，答案14%等内容，欢迎下载使用。
专题强化：带电粒子在交变电场中的运动

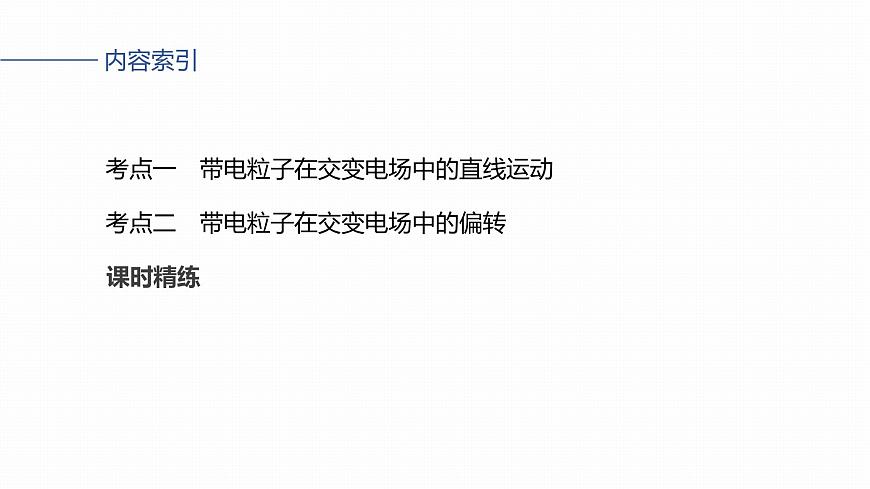

考点一　带电粒子在交变电场中的直线运动
考点二　带电粒子在交变电场中的偏转

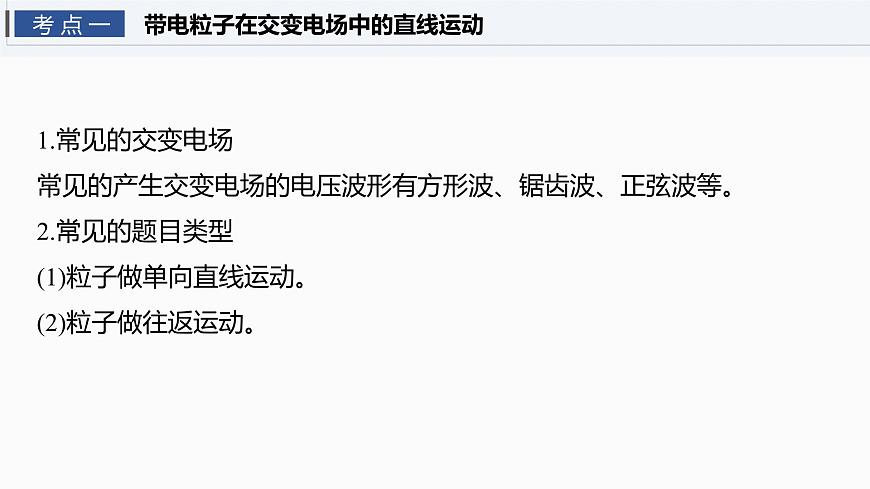

1.常见的交变电场常见的产生交变电场的电压波形有方形波、锯齿波、正弦波等。2.常见的题目类型(1)粒子做单向直线运动。(2)粒子做往返运动。
带电粒子在交变电场中的直线运动

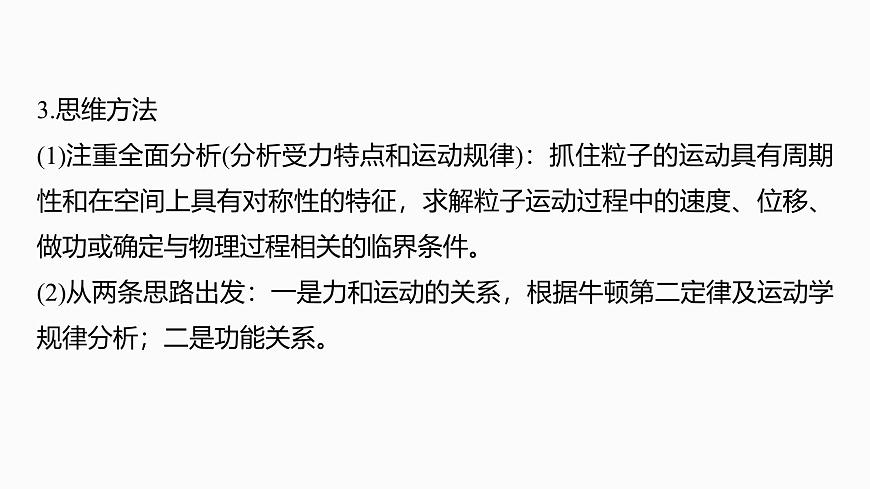

3.思维方法(1)注重全面分析(分析受力特点和运动规律)：抓住粒子的运动具有周期性和在空间上具有对称性的特征，求解粒子运动过程中的速度、位移、做功或确定与物理过程相关的临界条件。(2)从两条思路出发：一是力和运动的关系，根据牛顿第二定律及运动学规律分析；二是功能关系。

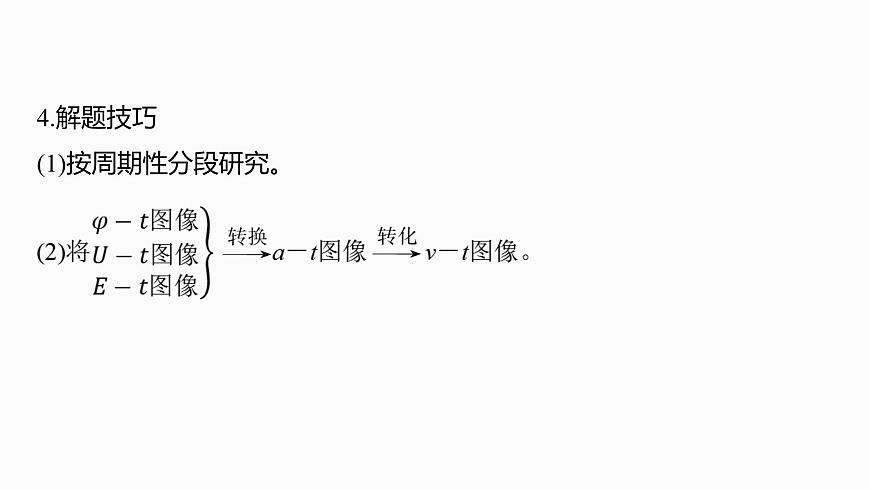

4.解题技巧(1)按周期性分段研究。
带电粒子在交变电场中的偏转
1.当粒子垂直于交变电场方向射入时，沿初速度方向的分运动为匀速直线运动，沿电场方向的分运动具有周期性。2.研究带电粒子在交变电场中的偏转运动，关键是根据电场变化的特点，利用牛顿第二定律正确地判断粒子的运动情况。根据电场的变化情况，分段求解带电粒子运动的末速度、位移等。3.对于锯齿波和正弦波等电压产生的交变电场，若粒子穿过板间的时间极短，带电粒子穿过电场时可认为是在匀强电场中运动。
如图a所示，水平放置的两正对、平行金属板A、B间加有如图b所示的交流电压UAB，现有一带电粒子从A板左端边缘以速度v0水平射入电场。粒子电荷量为＋q，质量为m，不计粒子重力。
(1)若粒子能够射出电场，已知金属板长度为L，求粒子在电场中的运动时间t；
(2)若粒子在t＝0时刻射入电场，经过一段时间后从B板右侧边缘水平射出。
①定性画出垂直板方向的速度vy(规
定竖直向下为正方向)随时间变化的图像。
②求出板长L和两板间距d分别满足的条件。
1.如图甲所示，在平行板电容器A、B两极板间加上如图乙所示的交流电压。开始A板的电势比B板高，此时两板中间原来静止的电子在静电力作用下开始运动。设电子在运动中不与极板发生碰撞，向A板运动时为速
度的正方向，则下列图像中能正确反映电子速度变化规律的是(其中C、D两项中的图线按正弦函数规律变化)
3.一匀强电场的电场强度E随时间t变化的图像如图所示，在该匀强电场中，有一个带负电粒子于t＝0时刻由静止释放，若带电粒子只受静电力作用，则下列说法中正确的是A.带电粒子只向一个方向运动B.0~2 s内，静电力做功等于0C.4 s末带电粒子回到原出发点D.2.5~4 s内，静电力做功等于0
6.如图甲所示，一对长度为L的平行金属板，在两板之间加上如图乙所示的电压。现沿两板的中轴线从左端向右端连续不断射入初速度为v0的相同带电粒子(不计重力及粒子间的相互作用)，且所有粒子均能从平行金属板的右端飞出。若粒子在两板之间的运动时间均为T，则粒子最大偏转位移与最小偏转位移的大小之比是A.1∶1B.2∶1C.3∶1D.4∶1
7.(2024·广东梅州市模拟)真空中两块相同的金属板A、B水平正对，O是贴近A板上表面左边缘处的一个点，如图甲所示，A板接地，两板间加上周期性的交流电压后，在两板之间产生了交变的匀强电场。B板的电势φB随时间t的变化规律如图乙所示。现在O点放一个粒子源，粒子源不断水平向右发射带负电的粒子，粒子一旦碰到金属板，就附着在金属板上不再运动，且电荷量同时消失，不影响A、B板间的电压。已知粒子源发射的粒子初速度大小均为v0，电荷量均为q，质量均为m，A、B板间交流电压的周期为T，图乙中φ0是已知量，但φ是可变量，不计粒子的重力和粒子之间的相互作用。若φ＝8φ0，在t＝0时刻被射出的粒子，经过一个周期的时间恰好回到A板。
(1)求图乙中t0的值；
(2)求金属板A、B间的最小距离；
