浙教版（2024）八年级上册（2024）第2节 桥梁的结构与制作课前预习课件ppt

这是一份浙教版（2024）八年级上册（2024）第2节 桥梁的结构与制作课前预习课件ppt，共28页。PPT课件主要包含了桥梁的分类，桥梁受力的情况，梁式桥的受力图，拱桥的受力图，悬索桥的受力图，斜拉桥的受力图，桥梁模型的制作与研究，桥梁的基本结构，斜拉加强杆图，桥梁模型图等内容，欢迎下载使用。

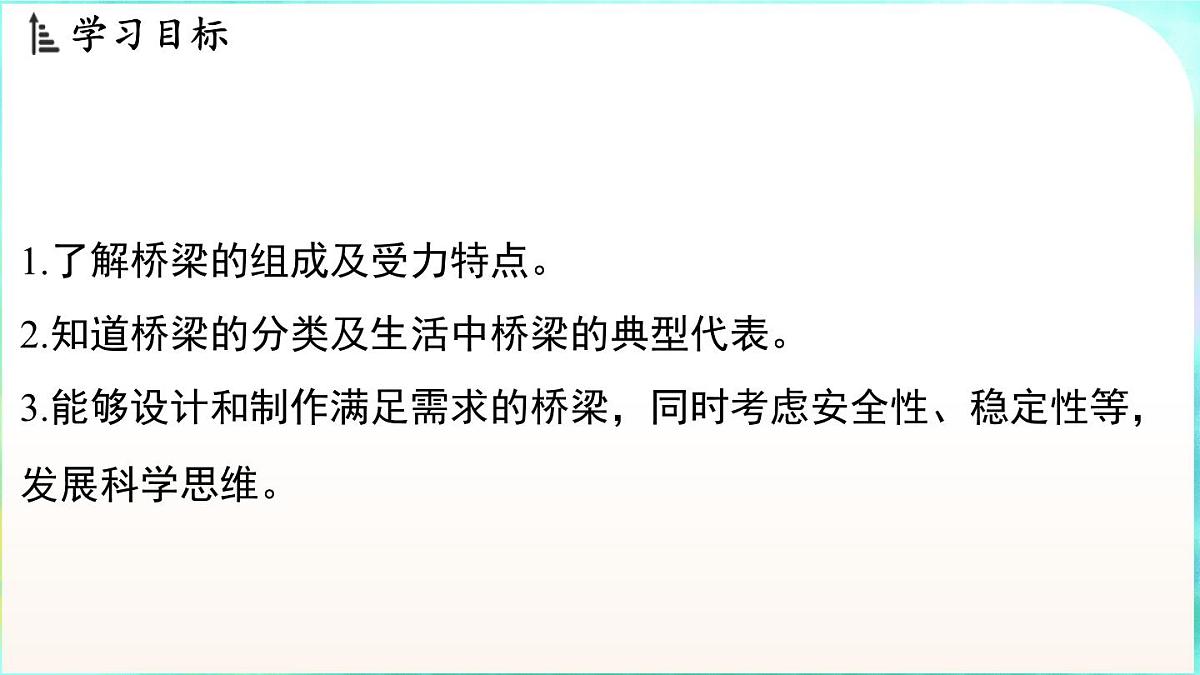

1.了解桥梁的组成及受力特点。2.知道桥梁的分类及生活中桥梁的典型代表。3.能够设计和制作满足需求的桥梁，同时考虑安全性、稳定性等，发展科学思维。

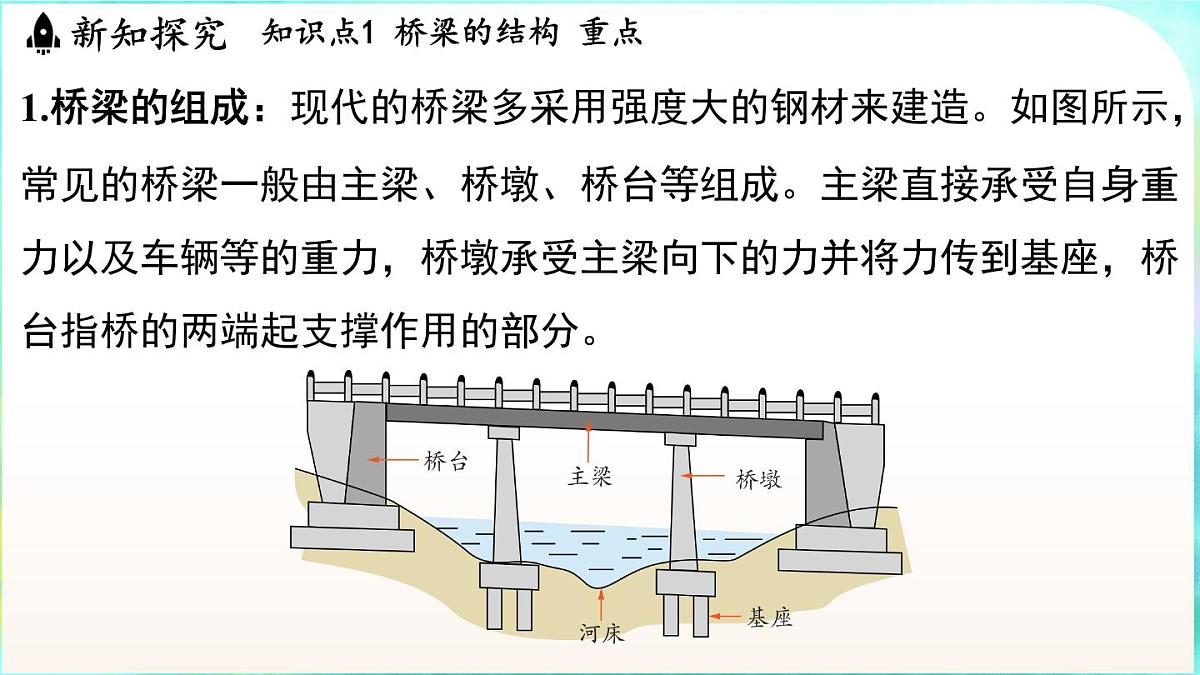

1.桥梁的组成：现代的桥梁多采用强度大的钢材来建造。如图所示，常见的桥梁一般由主梁、桥墩、桥台等组成。主梁直接承受自身重力以及车辆等的重力，桥墩承受主梁向下的力并将力传到基座，桥台指桥的两端起支撑作用的部分。
典例1 下面桥梁类型是梁式桥的是( )
A. B. C. D.

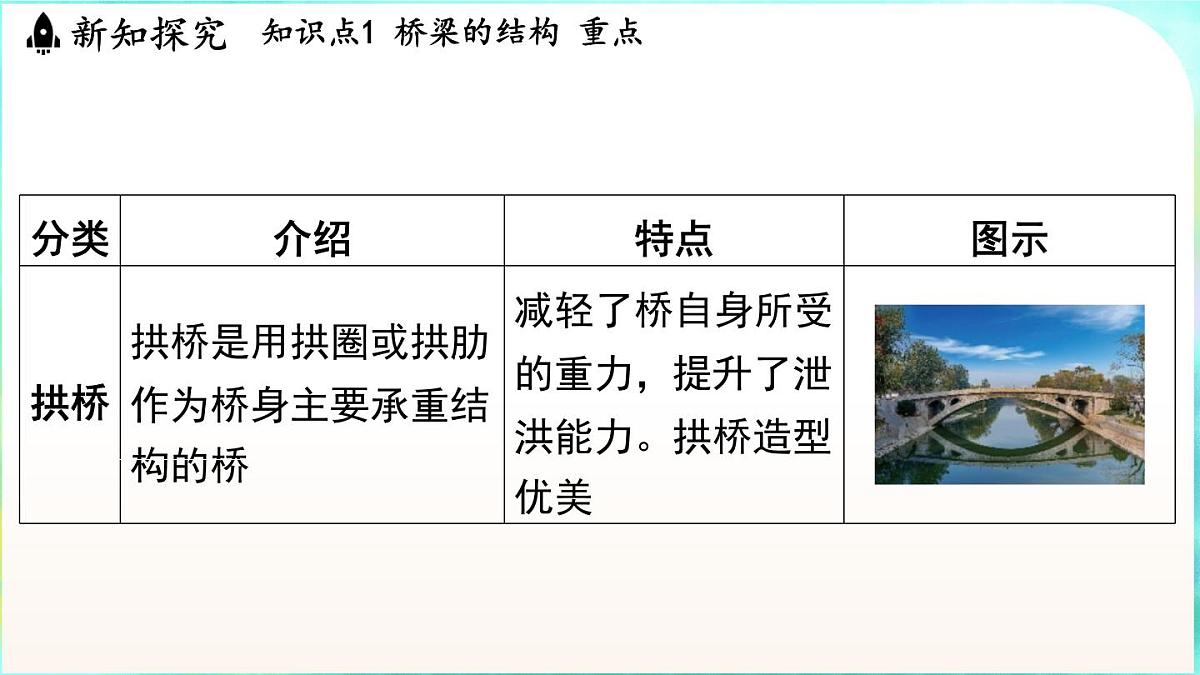

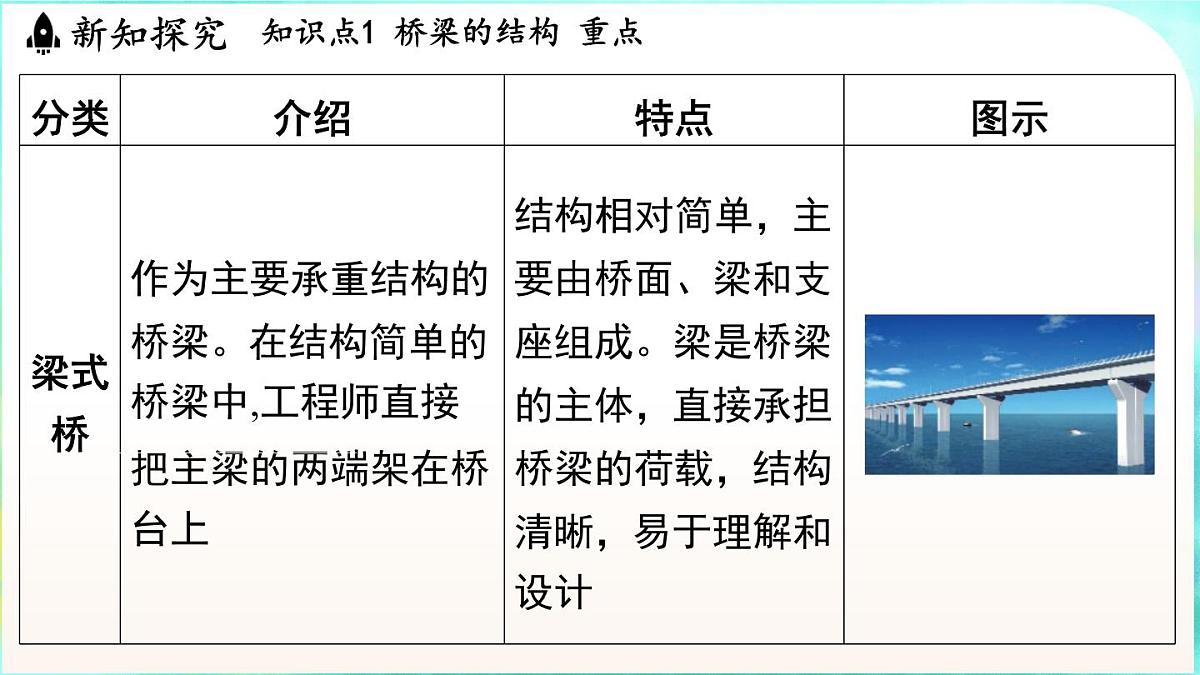

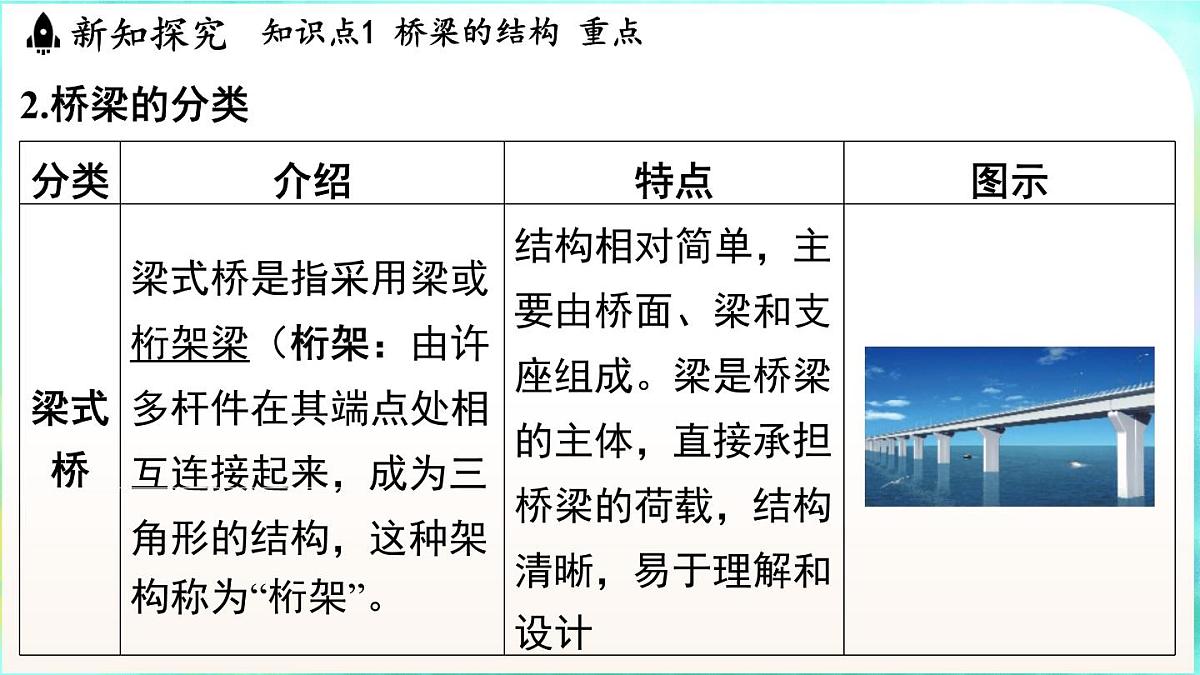

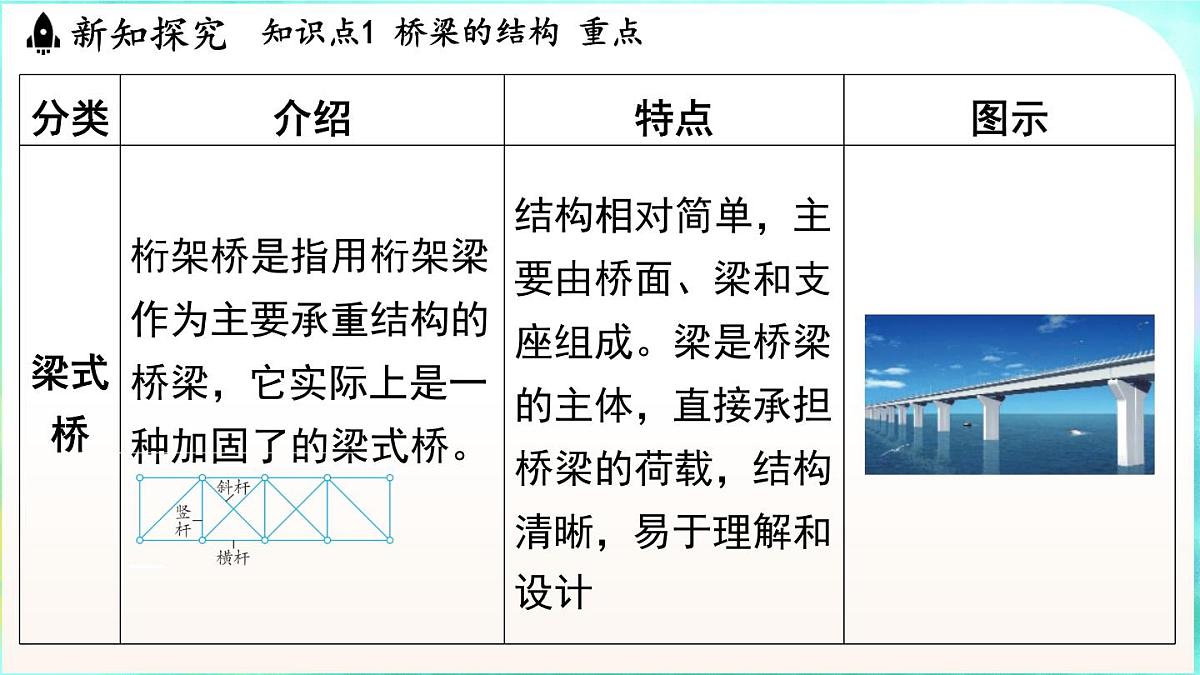

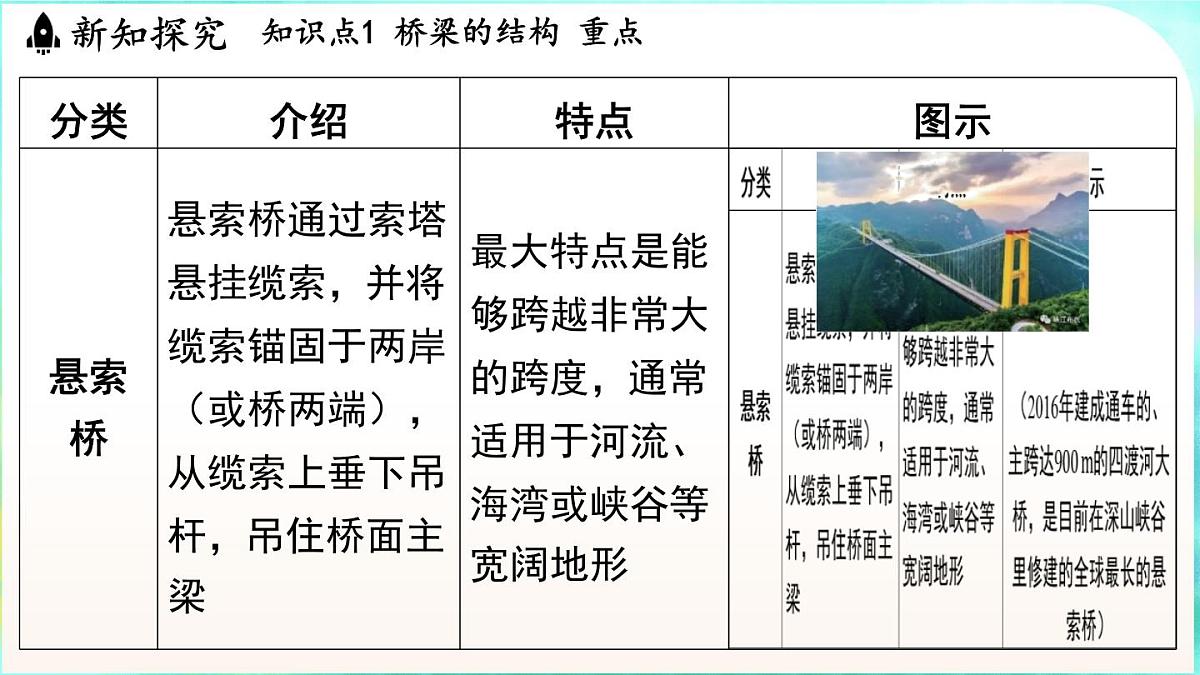

解析：梁式桥是指采用梁或桁架梁作为主要承重结构的桥梁。梁式桥结构简单，适用于跨度小且交通量较小的场合。拱桥是用拱圈或拱肋作为桥身主要承重结构的桥，常见的有圆拱桥、扁拱桥、等截面拱桥等。斜拉桥是指通过斜拉索将桥面悬挂在桥塔上的桥梁，适用于跨度大的场合。悬索桥通过索塔悬挂缆索，并将缆索锚固于两岸。由以上可知，选项A是斜拉桥，B是拱桥，C是悬索桥,D是梁式桥。
1.荷载：我们把桥梁本身受到的重力以及它承载的车辆、行人等的重力统称为荷载。
典例2（1）对比如图中两种结构的桥，___的承重力更大（选填字母序号）。
解析：对比题图中两种结构的桥，左图A是梁式桥，右图B是拱桥，拱桥承重力更大。
（2）这种桥能承受更大压力的秘密是___。
A.用料多B.选择了特别的材料C.能分散压力，抵住外推力
解析：拱形承载重量时，能把压力向下和向外传递给相邻的部分，能分散压力，抵住外推力，拱形各部分相互挤压结合得更加紧密，因此拱桥能承受更大的压力。
1.桥梁的作用：人们设计和制作的结构是为了完成某种任务或满足特定的需要。桥梁的作用就是帮助人们跨越河流峡谷等自然屏障，这就需要对桥梁的跨度、所能承受的荷载有一定要求。2.结构设计考虑因素：在进行结构设计时，必须明确设计目标、需要解决的问题和解决问题需要考虑的主要因素，同时还要考虑结构的安全性、强度、稳定性、适用性、成本等。
3.结构设计的一般过程
教材第206页
