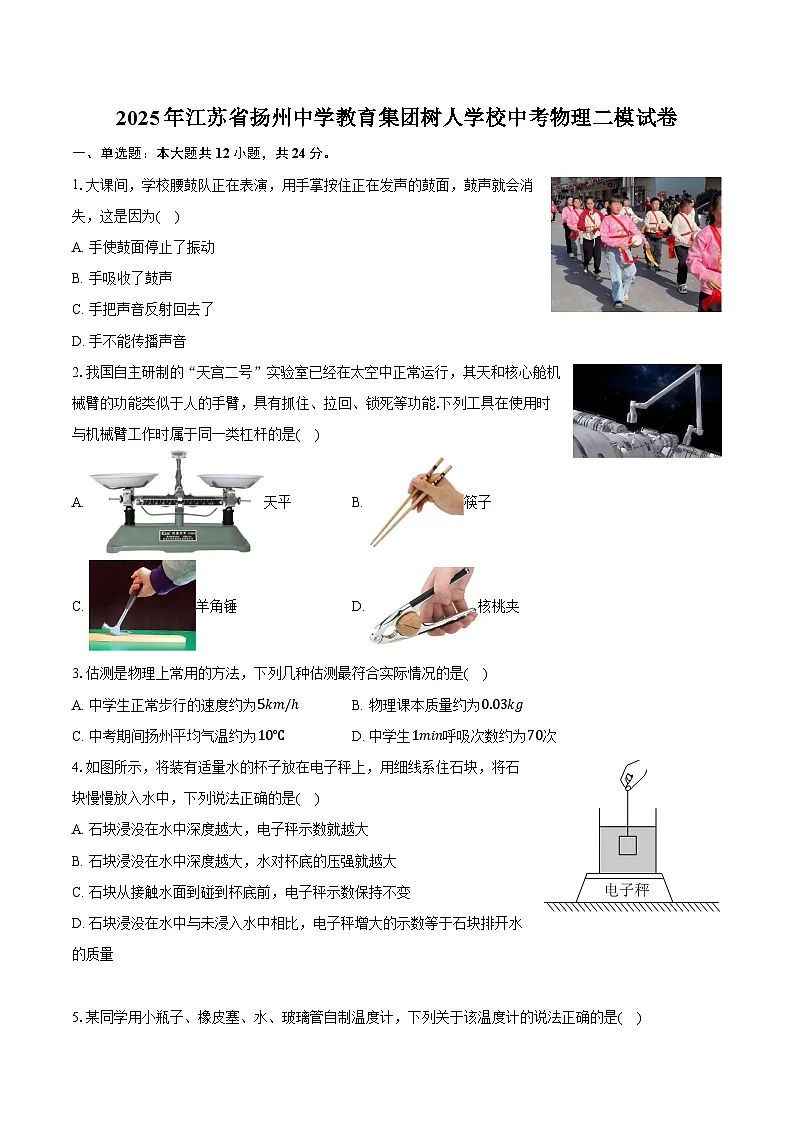

2025年江苏省扬州中学教育集团树人学校中考物理二模试卷

这是一份2025年江苏省扬州中学教育集团树人学校中考物理二模试卷，共22页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.大课间，学校腰鼓队正在表演，用手掌按住正在发声的鼓面，鼓声就会消失，这是因为( )
A. 手使鼓面停止了振动
B. 手吸收了鼓声
C. 手把声音反射回去了
D. 手不能传播声音
2.我国自主研制的“天宫二号”实验室已经在太空中正常运行，其天和核心舱机械臂的功能类似于人的手臂，具有抓住、拉回、锁死等功能.下列工具在使用时与机械臂工作时属于同一类杠杆的是( )
A. 天平B. 筷子
C. 羊角锤D. 核桃夹
3.估测是物理上常用的方法，下列几种估测最符合实际情况的是( )
A. 中学生正常步行的速度约为5km/hB. 物理课本质量约为0.03kg
C. 中考期间扬州平均气温约为10℃D. 中学生1min呼吸次数约为70次
4.如图所示，将装有适量水的杯子放在电子秤上，用细线系住石块，将石块慢慢放入水中，下列说法正确的是( )
A. 石块浸没在水中深度越大，电子秤示数就越大
B. 石块浸没在水中深度越大，水对杯底的压强就越大
C. 石块从接触水面到碰到杯底前，电子秤示数保持不变
D. 石块浸没在水中与未浸入水中相比，电子秤增大的示数等于石块排开水的质量
5.某同学用小瓶子、橡皮塞、水、玻璃管自制温度计，下列关于该温度计的说法正确的是( )

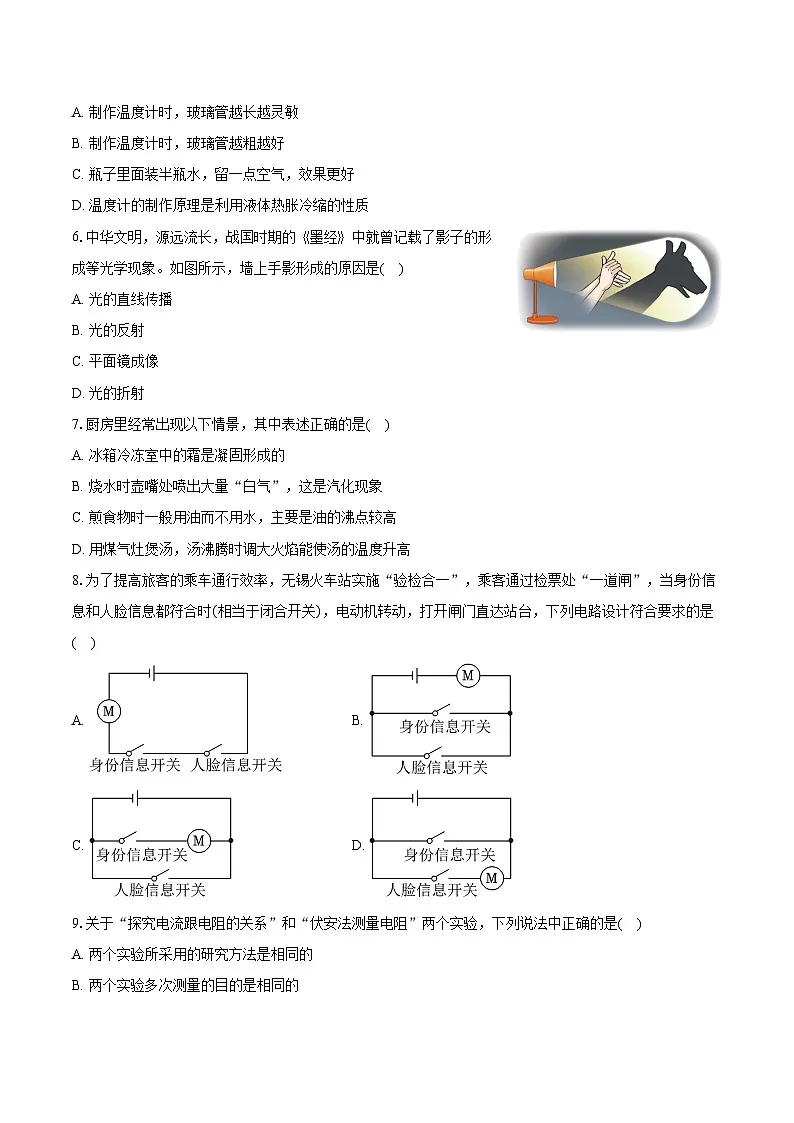

A. 制作温度计时，玻璃管越长越灵敏
B. 制作温度计时，玻璃管越粗越好
C. 瓶子里面装半瓶水，留一点空气，效果更好
D. 温度计的制作原理是利用液体热胀冷缩的性质
6.中华文明，源远流长，战国时期的《墨经》中就曾记载了影子的形成等光学现象。如图所示，墙上手影形成的原因是( )
A. 光的直线传播
B. 光的反射
C. 平面镜成像
D. 光的折射
7.厨房里经常出现以下情景，其中表述正确的是( )
A. 冰箱冷冻室中的霜是凝固形成的
B. 烧水时壶嘴处喷出大量“白气”，这是汽化现象
C. 煎食物时一般用油而不用水，主要是油的沸点较高
D. 用煤气灶煲汤，汤沸腾时调大火焰能使汤的温度升高
8.为了提高旅客的乘车通行效率，无锡火车站实施“验检合一”，乘客通过检票处“一道闸”，当身份信息和人脸信息都符合时(相当于闭合开关)，电动机转动，打开闸门直达站台，下列电路设计符合要求的是( )
A. B.
C. D.
9.关于“探究电流跟电阻的关系”和“伏安法测量电阻”两个实验，下列说法中正确的是( )
A. 两个实验所采用的研究方法是相同的
B. 两个实验多次测量的目的是相同的
C. 两个实验的电路在课本中是相同的
D. 两个实验中使用滑动变阻器的目的都是为了控制电阻两端电压不变
10.混凝土是一种新型的建筑材料，具有轻抚、多孔、保温、隔热、隔音、减震等优点，同学们对此很好奇，围绕其保温隔热的性能，提出了以下的问题，你认为较有价值且可探究的问题是( )
A. “厚度的变化对保温、隔热性能有什么影响？”
B. “它的轻抚特点对减震有什么影响？”
C. “它为什么能防火、保温？”
D. “多孔结构对隔音性能有什么影响？”
11.如图所示，R0是一个光敏电阻，光敏电阻的阻值随光照强度的增大而减小，R是电阻箱(已调至合适阻值)，它们和继电器组成自动控制电路来控制路灯。白天灯熄，夜晚灯亮。下列说法正确的是( )
A. 白天流过R0的电流较小
B. 给路灯供电的电源应接在“b、c”两端
C. 要让路灯在天更暗的时候才发光，应将电阻R调大些
D. 电源电压减小后，傍晚时路灯比原来早一些亮
12.如图所示，电源电压保持不变，R为定值电阻，闭合开关，将滑动变阻器的滑片由B端向A端滑动，电压表V1、电压表V2、通过定值电阻的电流I1和滑动变阻器的电流I2变化量的绝对值分别为ΔU1、ΔU2、ΔI1和ΔI2，则( )
A. ΔU1>ΔU2B. ΔI1>ΔI2
C. ΔU2与ΔI2的比值会保持不变D. ΔU2与ΔI2的比值会逐渐变小
二、填空题：本大题共8小题，共27分。
13.1911年，______提出了原子核式结构模型，认为原子是由原子核和绕原子核转动的______构成的，后来科学家又发现原子核是由______和中子构成的。
14.构建思维导图是高效复习的重要方法，请结合所学知识补全关于“像”的思维导图。
(1)______；(2)______；(3)______。
15.二氧化碳(CO2)爆破技术是现代工程中非常环保的技术.起爆前高压泵将CO2压缩成高压气体，气体内能______(选填“增大”或“减小”)，温度______(选填“升高”或“降低”)；液化后输入爆破筒内。如图所示，爆破时电加热管发热使筒内的液态CO2迅速汽化，形成高压气体从泄气孔中喷出实施爆破，喷出时的能量转化与内燃机的______冲程一致。
16.利用矿泉水瓶可以做很多物理小实验。
(1)如图(a)所示，瓶盖侧面有一条条竖纹，是通过增大______来增大摩擦力。
(2)如图(b)所示，在空矿泉水瓶中装入少量热水，迅速倒出，再立即盖上瓶盖，看到瓶子变瘪了，这是因为______。
(3)如图(c)所示，他将两个空矿泉水瓶放置在两根光滑的木棍上，然后向两个矿泉水瓶中间迅速吹气，会看到两矿泉水瓶______(选填“分开”或“靠近”)，这是因为______。
(4)如图(d)所示，是用矿泉水瓶和玻璃小瓶做成的“浮沉子”，当用较大的力挤压矿泉水瓶时，“浮沉子”会______(选填“上浮”或“下沉”)，这是因为______。
(5)如图(e)所示，用一个丝绸摩擦过的气球靠近平放在桌上的空矿泉水瓶，发现空矿泉水瓶向气球方向滚动，这是因为______。
17.学习了电磁转换知识后，小明利用一节干电池、一个硬铜导线框和纽扣强磁铁，可组装成一个简易电动机，如图所示，同时放手后可观察到导线框abcd以干电池为轴转动起来，导线框转动起来的原理是______，若要改变导线框转动的方向，可以______，若要改变导线框转动的速度，可以______，导线框转动的能量由______能转化而来。
18.“对家庭用电的调查研究”综合实践活动中，如图是小明观察到的家中供电箱，漏电保护开关在线路漏电时自动断开，空气开关在电路超负荷运行或短路时，自动断开开关。这两个开关______(串联/并联)在干路上，以保证用电安全。进户线干路较其它导线特别粗，是为了______(增大/减小)电阻，防止进户线干路上通过大电流时发热引起安全事故。
19.如图所示为古代船工打捞黄河深处铁牛的示意图.船工先将绳索的一端捆牢铁牛，另一端捆在两木船间的木架上，使绳索刚好拉直但并不受拉力，然后船工将木船中2吨的沙土抛撒到河水中，铁牛位置未动，铁牛受绳的拉力为______N，在此过程中，船受到的浮力大小______(填变化情况)。
20.如图，电源电压为4.5V，电压表量程为“0～3V”，电流表量程为“0～0.6A”，滑动变阻器规格为“10Ω 1A”，小灯泡L标有“2.5V 0.5A”(灯丝电阻不变)，在保证小灯泡L电流不超过正常发光时的电流及电路安全的情况下，移动滑动变阻器的滑片，滑动变阻器连入电路的阻值变化范围是______、电压表示数变化范围是______、电流表示数变化范围是______。
三、作图题：本大题共1小题，共1分。
21.根据要求完成作图。
(1)如图所示，用一根细绳将杠杆AOB在O点悬挂起来，并在B处挂一重物G，欲在杠杆上施加一最小动力F，使其在图示位置平衡，请作出该最小动力F示意图及其力臂L。
(2)如图所示，一束光从空气射向玻璃砖，并穿过玻璃砖，请画出这束光进入和离开玻璃砖的折射光线。
(3)请根据静止后小磁针的指向，在电源右侧括号内标出电源极性和A点的磁感线方向。
四、实验探究题：本大题共5小题，共23分。
22.小明用平面镜和两个完全相同的墨水瓶A、B研究“平面镜成像的特点”。实验时，他将平面镜竖立在桌面上，把A放置在镜前的边缘处，如图所示，调整观察角度，可在镜中看到它的部分像。再将B放到镜后并来回移动，直至其未被平面镜遮挡部分与A在镜中的不完整像拼接成一个完全吻合的“瓶”。那么墨水瓶B所在的位置即为______的位置，同时还说明______；若用玻璃板替代平面镜，就能看到墨水瓶B被遮去的部分，这是由于光的______形成的。
23.为了探究物体的动能大小与哪些因素有关，小明设计了如下实验，用质量不同的两个小钢球m和M(M的质量大于m)，分别从不同的高度h和H(H>h)由静止开始滚下，分别测出木块B被撞击后移动的距离，结果是s3>s1>s2。
(1)该实验中是通过观察______来判断______(选填“钢球”或“木块”)的动能大小；
(2)用来研究超载安全隐患时，我们应选择______两图所示实验来进行比较；
(3)若将甲、乙两图中的木块均移走，并适当调节斜面倾角和钢球释放高度，______(选填“能”或“不能”)研究物体的动能大小与速度的关系；
(4)实验中钢球碰撞木块后继续向前运动一段距离，则开始时钢球的重力势能______(选填“大于”“小于”或“等于”)木块克服摩擦力所做的功；
(5)若水平面绝对光滑，本实验将______(选填“能”或“不能”)达到探究目的。
24.引体向上是同学们经常做的一项健身运动，如图所示，小星同学能连续做10个规范的引体向上动作。综合实践活动小组的同学想估测小星同学做10个规范动作时的功率。
(1)所需要的测量器材有体重计、______和______；
(2)下表是综合实践活动小组设计的实验记录表格，表格a处应填上：______；(表格第二行空格不需要填写数据)
(3)小星同学做引体向上的功率表达式P=______(利用表中物理量的符号表示)；
(4)新考法：在实验后反思交流中，小天同学提出也可以通过记下1min内做引体向上的次数来测量做引体向上的功率的大小，小天提出的测量方式与综合实践活动小组的测量方式相比，你觉得哪个更好？并简述理由：______。
25.如图甲所示，是小明做“探究凸透镜成像的规律”的实验装置；
(1)实验时，调节烛焰、凸透镜和光屏三者的中心在同一高度，其目的是______；
(2)固定凸透镜的位置，将蜡烛放在距离凸透镜较远处，此时应移动______直至出现最清晰的像，记录物距、像距、像的性质；
(3)当光屏上出现清晰的像时，小明不小心用手指尖遮挡住了凸透镜的一部分，这时光屏上______(选填“仍能”或“不能”)成烛焰完整的像；
(4)实验中，小明将自己的眼镜放在蜡烛和凸透镜之间，发现光屏上原来清晰的像变模糊，将光屏适当靠近凸透镜后，光屏上再次出现清晰的像，由此可判断小明佩戴的是______(选填“近视”或“远视”)眼镜；
(5)如图乙所示，当无人机在高空拍摄地面场景时，所成的像最靠近图丙中凸透镜主光轴上的______(选填“a”“b”“c”或“d”)点。
26.小明利用图甲所示电路做“伏安法测电阻”的实验，电源电压为4.5V，
(1)闭合开关前，经检查发现电路有一根导线连接错误，请你在图中错误的连线上画“×”并用笔画线代替导线将电路连接正确；
(2)小明正确连接电路后闭合开关，调节滑动变阻器，发现电流表没有示数，但电压表有示数且无变化，则电路故障可能是______；
(3)排除故障后，调节滑动变阻器，实验测得数据如表，第三次实验时电压表示数如图乙，请将表格填写完整．
则该定值电阻阻值为______Ω(保留一位小数)；
(4)小明把图甲中的定值电阻R换成了小灯泡，闭合开关后，通过调节滑片P的位置测量了三组数据，并计算出不同电压下小灯泡的电阻值分别为6.5Ω、7Ω、8.4Ω，于是把三次电阻值求平均，得到小灯泡的电阻是7.3Ω，你认为小明的做法是否合适______(选填“合适”或“不合适”)，理由是：______。
五、计算题：本大题共1小题，共1分。
27.电动自行车是常见的交通工具，某型号的电动自行车质量为48kg，输出电压48V，电动机的额定功率300W，电池最大储存能量E=3×106J。求：
(1)如图所示停放，车与水平地面的接触总面积为3×10-3m2，求车对水平地面的压强；
(2)若电动自行车以额定功率行驶，求通过电动机的电流；
(3)若电动自行车匀速行驶时受到的阻力为80N，能量转化率为80%，求充满电后能行驶的最远路程。
六、综合题：本大题共2小题，共6分。
28.如图甲所示是一款养生壶，有“加热”和“保温”两个挡位，其内部由两个加热电阻丝R1、R2和一个开关S2组成，研究发现：当开关S1、S2全闭合时，只有R1工作，养生壶处于加热状态，当开关S1闭合、S2断开时，R1、R2全部工作，养生壶处于保温状态，养生壶部分参数如表。求：
(1)请在图乙的虚线框内画出该装置的电路图？
(2)养生壶内装满水时，将初温为25℃的水加热至100℃，水吸收的热量为多少？[水的比热容c水=4.2×103J/(kg⋅℃)]
(3)一次使用过程，其功率随时间变化图像如图所示，消耗的电能是多少？
29.阅读材料，回答问题
新能源智能汽车我国新能源汽车产业持续飞速发展，产销量连续十年位居全球第一.新能源智能汽车融合汽车制造、计算芯片、人工智能、大数据、云计算、信息通信等多个高新技术产业，具备产业深度融合、技术体系复杂、价值链长、市场规模大等特点，已成为国际公认的汽车产业发展方向。
如图甲所示是一款新能源智能汽车，车顶覆盖薄膜式太阳能电板；车窗采用“智能玻璃”，除了可实现调节温度和透明度(透过玻璃的光照度与入射光照度之比)，还具有单向透光功能，可以从车内看到车外景象，而车外看不见车内景象；车身配有多个雷达，充分提高了行车的安全性。
(1)薄膜式太阳能电板应设计成______(选填“黑”或“白”)色；
(2)汽车雷达启动后发出______(选填“超”或“次”)声波信号经周边的物体的反射后，可判断车与障碍物的距离；
(3)驾驶员从发现情况到采取制动所需要的时间叫反应时间，若驾驶员的反应时间为0.5s，车在平直公路上匀速行驶的过程中，驾驶员突然发现前方70m处有障碍物，采取制动4.5s后，汽车行驶60m刚好停在障碍物处，则从发现障碍物到停下来该车的平均速度为______m/s；
(4)“智能玻璃”能根据车外光照度自动调节玻璃的透明度，实现车内的光照度为一个适宜的定值，经测算车外光照度和玻璃的透明度的关系图像如图乙所示，则该车车内光照度为______lx；当车外光照度为80Lx时，“智能玻璃”的透明度会自动调节为______%。
答案和解析
1.【答案】A
【解析】A.声音是由物体振动产生的，用手掌按住正在发声的鼓面，振动停止，鼓声就消失了，故A符合题意，
BC.多孔或柔软材料可以吸声，手无法像吸音材料那样高效吸收声波，手可以反射声音，但不能使声音消失，故BC不符合题意；
D.声音的传播需要介质，手是固体，可以传播声音，故D不符合题意。
故选：A。
2.【答案】B
【解析】机械臂在使用过程中，动力臂小于阻力臂，是费力杠杆；
A.天平在使用过程中，动力臂等于阻力臂，是等臂杠杆，故A不符合题意；
B.筷子在使用时，动力臂小于阻力臂，是费力杠杆，与机械臂工作时属于同一类杠杆，故B符合题意；
C.羊角锤在使用时，动力臂大于阻力臂，是省力杠杆，故C不符合题意；
D.核桃夹在使用时，动力臂大于阻力臂，是省力杠杆，故D不符合题意。
故选：B。
3.【答案】A
【解析】A.中学生正常步行的速度约为5km/h，故A符合题意；
B.物理课本质量约为300g，合0.3kg，故B不符合题意；
C.中考期间扬州平均气温约为30℃，故C不符合题意；
D.中学生正常情况下，1min呼吸次数约16～20次，故D不符合题意。
故选：A。
4.【答案】D
【解析】A.石块浸没后，在水中深度越大，排开水的体积不变，由阿基米德原理可知浮力不变，因此电子秤示数就不变，故A错误；
B.石块浸没后，在水中深度越大，排开水的体积不变，因此水的深度不变，根据p=ρgh可知，水对杯底的压强不变，故B错误；
C.石块从接触水面到碰到杯底前，石块排开水的体积先增大，再不变，即浮力先增大后不变，电子秤示数先增大后保持不变，故C错误；
D.由阿基米德原理可知铝块受到的浮力等于排开水的重力，而石块对水的压力大小与浮力相等，石块浸没在水中与未浸入水中相比，电子秤测质量，增大的示数等于石块排开水的质量，故D正确。
故选：D。
5.【答案】D
【解析】AB.自制温度计升高相同的温度时瓶子越大，玻璃管越细，液柱变化越明显，温度计越灵敏，灵敏度和玻璃管的长度无关，故AB错误；
CD.自制温度计的原理是基于液体的热胀冷缩性质，如果瓶子里面只装半瓶水，那么当环境温度发生变化时，水的体积变化可能不足以在玻璃管中产生明显的液柱变化，从而导致温度计的读数不准确。装满水可以使温度计对温度变化更加敏感，因为即使是微小的体积变化也能在玻璃管中得到放大，更容易被观察到，故C错误，D正确。
故选D。
6.【答案】A
【解析】墙上手影形成的原因是光的直线传播，故BCD不符合题意，A符合题意。
故选：A。
7.【答案】C
【解析】A.冰箱冷冻室中的霜是水蒸气遇冷直接变成固态，属于凝华现象，故A错误，不符合题意；
B.烧水时壶嘴处喷出的“白气”是水蒸气遇冷液化形成的小水滴，是液化现象，不是汽化现象，故B错误，不符合题意；
C.煎食物时一般用油而不用水，是因为油的沸点较高，能使食物在较高温度下快速煎熟，且不易煮烂，故C正确，符合题意；
D.汤沸腾时温度保持不变，调大火焰只能加快水的汽化，不能使汤的温度升高，故D错误，不符合题意。
故选：C。
8.【答案】A
【解析】根据题意可知，只有两个开关都闭合的情况下，电动机才工作，这说明两个开关相互影响，是串联的关系，然后与电动机串联，故A正确。
故选：A。
9.【答案】C
【解析】A、在“探究电流跟电阻的关系”时需要采用控制变量法，而“伏安法测量电阻”时不需要利用控制变量法，不正确；
B、这是两个完全不同的实验，因此两个实验的目的完全不同，故说法错误；
C、这两个实验的实验电路图都相同，说法正确；
D、“探究电流跟电阻的关系”时，使用滑动变阻器的目的都是为了控制电阻两端电压不变；而在“伏安法测量电阻”实验时，使用滑动变阻器是为了多次测量取平均值减小误差，故D选项错误；
故选：C。
10.【答案】A
【解析】A、“厚度的变化对保温、隔热性能有什么影响？”，紧紧围绕题意的要求，且提出了具体的探究内容--厚度，具有较大的探究价值；
B、本选项的问题是“它的轻便特点对减震有什么影响？”，不是围绕题意要求的保温隔热的性能，因此，探究价值不大；
C、本选项的问题是“它为什么能防火、保温？”，没有具体的探究对象，且防火与隔热是两个不同的概念，因此，探究价值不大；
D、本选项的问题是“多孔结构对隔音性能有什么影响？”，不是围绕题意要求的保温隔热的性能，因此，探究价值不大。
故选：A。
11.【答案】D
【解析】A.因为白天时，光敏电阻的阻值随光照强度的增加而减小，由I=UR可知，白天流过R0的电流比夜晚大，故A错误；
B.白天灯熄，夜晚灯亮；白天通过电磁铁的电流较大，电磁铁的磁性较大，衔铁被吸下，路灯断路；夜晚通过电磁铁的电流较小，电磁铁的磁性较小，衔铁被放开，路灯通路，则给路灯供电的电源应接在“a、b”两端，故B错误；
C.要让路灯在天更暗的时候才发光，此时光敏电阻的阻值更大，此时衔铁才被吸下，此时控制电路的电阻达到衔铁被吸下时的电阻，由串联电路中电路的电阻特点得，此时应将电阻R调小些，故C错误；
D.电源电压减小后，当衔铁被吸下时，控制电路的电流不变，由欧姆定律得，此时电路的电阻变小，变阻箱的电阻不变时，光敏电阻的阻值变小，光敏电阻的阻值随光照强度的增大而减小，则此时光照强度较强，即傍晚时路灯比原来早一些亮，故D正确。
故选：D。
12.【答案】C
【解析】由图可知，定值电阻R与滑动变阻器串联，电流表测电路电流，电压表V1测定值电阻两端电压，电压表V2测滑动变阻器两端电压；
A.根据串联电路电压特点 U=UR+U滑，电源电压 U 不变，故 ΔU1=ΔU2，故A错误；
B.串联电路电流处处相等，I1=I2，电流变化量也相等，即 ΔI1=ΔI2，故B错误；
CD.由ΔU1=ΔI1R，且ΔU1=ΔU2，ΔI1=ΔI2，可得 ΔU2ΔI2=R，R为定值电阻，其阻值不变，所以 ΔU2与ΔI2的比值保持不变，故C正确，D错误。
故选：C。
13.【答案】卢瑟福 核外电子 质子
【解析】1911年，英国物理学家卢瑟福建立了原子核式结构模型，该模型认为：原子是由处于中心带正电的原子核和绕原子核转动的带负电的核外电子组成。
科学家发现原子核还可再分，即原子核是由带正电的质子和不带电的中子组成的。
故答案为：卢瑟福；核外电子；质子。
14.【答案】直线传播； 凸透镜； 正立、虚像
【解析】(1)小孔成像是利用光在同种均匀介质中沿直线传播形成的倒立的实像。
(2)凸透镜成像是由光的折射形成的，根据凸透镜成像的规律，当物距大于二倍焦距时，成倒立缩小的实像，当物距大于一倍焦距小于二倍焦距时，成倒立放大的实像，故当物距大于一倍焦距时成倒立的实像。
(3)当物距小于一倍焦距时，凸透镜成正立、放大的虚像。平面镜成正立、等大的虚像。
故答案为：(1)直线传播；(2)凸透镜；(3)正立、虚像。
15.【答案】增大 升高 做功
【解析】将二氧化碳进行压缩时，对气体做功，内能变大，温度升高。当压缩气体迅速膨胀时，对外做功，内能转化为机械能；内燃机的做功冲程，将内能转化为机械能，因此CO2迅速汽化，形成高压气体从泄气孔中喷出实施爆破，喷出时的能量转化与内燃机的做功冲程一致。
16.【答案】接触面的粗糙程度；
装入少量热水又迅速倒出并盖盖，瓶内气体受热膨胀部分逸出，之后瓶内气体温度降低，气压减小，外界大气压强大于瓶内气压，从而使瓶子变瘪；
靠近；流体流速大的地方压强小；
下沉；挤压矿泉水瓶，瓶内气压增大，水被压入小瓶，“浮沉子”重力增加，当重力大于浮力时就会下沉；
带电体具有吸引轻小物体的性质
【解析】(1)瓶盖侧面竖纹，在压力一定时，通过增大接触面粗糙程度来增大摩擦力，方便拧开或拧紧瓶盖。
(2)装入少量热水又迅速倒出并盖盖，瓶内气体受热膨胀部分逸出，之后瓶内气体温度降低，气压减小，外界大气压强大于瓶内气压，从而使瓶子变瘪。
(3)向两矿泉水瓶中间吹气，中间空气流速变大，根据流体压强与流速关系，流速大的地方压强小，而瓶子外侧气压不变，外侧气压大于内侧气压，所以两瓶子会靠近。
(4)挤压矿泉水瓶，瓶内气压增大，水被压入小瓶，“浮沉子”重力增加，当重力大于浮力时就会下沉。
(5)丝绸摩擦过的气球带电，空矿泉水瓶是轻小物体，根据带电体性质，带电体能够吸引轻小物体，所以气球能吸引矿泉水瓶使其滚动。
17.【答案】通电线圈在磁场中会受到力的作用 对调磁体的N、S极来改变磁感线方向或改变线圈中电流方向 换电压更大的电池 电
【解析】放手后导线框中有电流通过，由于通电线圈在磁场中会受到力的作用，可观察到导线框abcd以干电池为轴转动起来。
通电导体在磁场中受力的方向与磁感线方向和电流方向有关，两者中任一影响因素方向发生改变导体在磁场中受力方向会发生改变，若两者同时改变则受力方向不变，若要改变导线框转动的方向，即改变线圈受力方向，可以通过对调磁体的N、S极来改变磁感线方向或改变线圈中电流方向。
导线框abcd两端电压不同，导线框转动的速度不同，要改变导线框转动的速度，可以换电压更大的电池。
放手后导线框中有电流通过，电能转化为导线框的机械能，所以导线框转动。
故答案为：通电线圈在磁场中会受到力的作用；对调磁体的N、S极来改变磁感线方向或改变线圈中电流方向；换电压更大的电池；电。
18.【答案】串联 减小
【解析】为保证家庭电路的用电安全，漏电保护开关和空气开关是必须要串联在干路上的。
根据导体的电阻在温度一定时与导体长度成正比，与横截面积成反比，导线较粗是为了减小电阻，根据焦耳定律Q=I2Rt可知：导线中的电流越小，在其它条件相同时，电流产生的热量越少，防止进户线干路上通过大电流时发热引起安全事故。
故答案为：串联；减小。
19.【答案】2×104 不变
【解析】由题意可知，装有沙土的船漂浮在水面，G=F浮，当船工将木船中2吨的沙土抛撒到河水中时，船受到竖直向下的重力、绳索对船的拉力和竖直向上的浮力，即G'+F拉=F浮，所以绳索对船的拉力为：F拉=F浮-G'=G-G'=ΔG沙土=m沙土g=2×103kg×10N/kg=2×104N；
根据物体间力的作用是相互的和二力平衡可知，铁牛受绳的拉力为2×104N。
开始时绳索恰好拉直，当船工将船上沙土抛出2吨时，铁牛位置没动，因此船排开水的体积不变，根据F浮=ρ水gV排可知船受到的浮力大小不变。
故答案为：2×104；不变。
20.【答案】4Ω～10Ω 2V～3V 0.5A～0.3A
【解析】由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压。
串联电路各处电流相等，由灯泡的铭牌可知，小灯泡的额定电流为0.5A，
由电流表量程及小灯泡的额定电流可知电路中最大电流I大=0.5A；
此时灯泡电压UL=2.5V，
根据串联电路的电压规律可得，滑动变阻器两端的电压为：U滑小=U-UL=4.5V-2.5V=2V，
此时变阻器接入电路的最小阻值为R滑小=U滑小I大=2V0.5A=4Ω；
当滑片向右移动时，R接入电路的电阻变大，根据串联电路分压原理可知R两端电压即电压表示数变大，
根据串联电路电阻规律结合欧姆定律可知电流表示数变小，
由电压表量程可知R两端最大电压U大=3V，
此时灯泡L两端电压UL'=U-U大=4.5V-3V=1.5V，
灯泡的电阻RL=ULI大=Ω；
此时电流路中的电流最小即电流表示数最小：I最小=UL'RL=1.5V5Ω=0.3A，
R接入电路的最大阻值：R滑大=U滑大I最小=3V0.3A=10Ω；
由此可知：滑动变阻器接入电路的阻值范围：4Ω～10Ω；
电压表示数变化范围：2V～3V；
电流表示数变化范围：0.5A～0.3A。
故答案为：4Ω～10Ω；2V～3V；0.5A～0.3A。
21.【解析】(1)由图可知，B点离支点最远，故最长的力臂为OB，即为力臂L，过B点作垂直于OB的作用力F，为使杠杆平衡，力F的方向垂直OB向上；如图所示：
(2)光从空气垂直进入玻璃砖，其传播方向不变；先过入射点垂直于界面画出法线，根据光从玻璃斜射入空气中，折射光线和入射光线分别位于法线两侧、折射角大于入射角，在法线右侧画出折射光线，如图所示：
(3)根据小磁针N极指向，可知通电螺线管左端为S极，右端为N极，外部磁感线从N极出发，回到S极，所以A点的磁感线方向向左，根据安培定则可知，电流从通电螺线管的左端流入，右端流出，所以电源右端为负极，如图所示：
22.【答案】墨水瓶A的像 像与物体大小相等 折射
【解析】用完全相同的物体代替，这种实验方法叫等效代替法，实验现象说明平面镜所成的像的大小与原物体大小相等。测量结果表明像到平面镜的距离和物体到平面镜的距离相等。那么墨水瓶B所在的位置即为墨水瓶A的像的位置。
用玻璃板替代平面镜，由于光的折射，光线透过玻璃板能看到墨水瓶B被遮去的部分。
故答案为：墨水瓶A的像；像与物体的大小相等；折射。
23.【答案】木块运动距离；钢球； 乙、丙； 能； 大于； 不能
【解析】(1)实验通过观察木块运动距离的长短来判断钢球的动能大小，这是转换法；
(2)用来研究超载安全隐患时，应该控制速度大小不变，改变钢球的质量，由图可知应该选择乙、丙两图所示的实验
(3)当斜面倾角足够小，钢球释放高度足够低，钢球可在水平面上停下，且两次实验，钢球在斜面上由静止滚下的高度不同，可通过钢球停下的距离来比较其动能的大小，所以能研究物体的动能大小与速度的关系；
(4)钢球滚下时，钢球的重力势能转化为钢球的动能，钢球碰撞后继续运动，钢球的一部分动能转化为木块的动能，水平面对钢球也有摩擦力，钢球的一部分机械能转化为内能，则开始时钢球的重力势能大于木块克服摩擦力所做的功；
(5)若水平面绝对光滑，小车以任何速度到达水平后，由牛顿第一定律可知小车将以原来的速度做匀速直线运动，故本实验将不能达到探究目的。
故答案为：(1)木块运动距离；钢球；(2)乙、丙；(3)能；(4)大于；(5)不能。
24.【答案】故答案为：(1)刻度尺；秒表；
(2)上升的高度h/m；
(3)10mght；
(4)综合实践活动小组的测量方式更好，因为人的体质不同，在一定时间内不能保证人持续做动作标准的引体向上或小天的测量方式更好，因为在测量时计时更方便。
【解析】(1)要测功率的大小，根据P=Wt=10mght，需要使用体重计测量人的体重；需要测量每次上升的高度，需要使用刻度尺进行测量；还需用秒表测量连续完成10个引体向上动作需要的时间。(2)实验中要记录每次上升的高度，因此a处应填上升的高度h/m。
(3)做10个规范动作克服重力做的总功为W=10Gh=10mgh
则小星同学做引体向上的功率表达式为P=Wt=10mght；
(4)综合实践活动小组的测量方式更好，因为人的体质不同，在一定时间内不能保证人持续做动作标准的引体向上或小天的测量方式更好，因为在测量时计时更方便。
25.【答案】使物体的像能够成在光屏的中心； 光屏； 仍能； 远视； b
【解析】(1)调整凸透镜、光屏、烛焰的中心大致在同一高度上，这样做的目的是使物体的像能够成在光屏的中心。
(2)固定凸透镜的位置，则凸透镜的位置不变，将蜡烛放在距离凸透镜较远处，蜡烛的位置保持不变，此时应移动光屏，直至光屏上出现最清晰的像。
(3)当光屏上出现清晰的像时，用手指尖遮挡住了凸透镜的一部分，则通过凸透镜的光线变少，所以在光屏上成的像变暗，但仍能成烛焰完整的像。
(4)小明将自己的眼镜放在蜡烛和凸透镜之间，发现光屏上原来清晰的像变模糊，将光屏适当靠近凸透镜后，光屏上再次出现清晰的像，说明像距变小，说明眼镜对光线有会聚作用，可判断小明佩戴的是凸透镜，即远视眼镜。
(5)当无人机在高空拍摄地面场景时，地面场景距离凸透镜的距离大于二倍焦距，即物距大于二倍焦距，像距大于一倍焦距，小于二倍焦距，由图丙可知，只有b、c两点在一倍焦距和二倍焦距之间，由凸透镜成实像时物远像近像变小可知，物距越大，像距越小，高空拍摄时物距较大，所以成的像最靠近图丙中凸透镜主光轴上的b点。
故答案为：(1)使物体的像能够成在光屏的中心；(2)光屏；(3)仍能；(4)远视；(5)b。
26.【答案】；
电阻R断路；
10.8；
不合适；灯泡电阻受温度影响
【解析】(1)做“伏安法测电阻”的实验，未知电阻与滑动变阻器串联，电压表与未知电阻并联，电流表串联在电路中测电流，开关控制整个电路，如图所示：
(2)小明正确连接电路后闭合开关，调节滑动变阻器，发现电流表没有示数，即电路中有断路，但电压表有示数说明电压表串联在电路中，因此故障可能是电阻R断路；
(3)第三次实验时电压表示数如图乙，示数为2.5V，根据表中数据，计算三次所测电阻值为R1=U1I1=1V0.1A=10Ω，R2=U2I2=2V0.18A=11.1Ω，R3=U3I3=Ω
取平均值为：
R=R1+R2+R33=10Ω+11.1Ω+11.4Ω3=10.8Ω
则该定值电阻阻值为10.8欧。
(4)小灯泡的电阻会受温度影响，不用计算三次电阻值再平均，因此小明的做法不合适。
故答案为：(1)；
(2)电阻R断路；
(3)10.8；
(4)不合适；灯泡电阻受温度影响。
(1)本实验中，未知电阻与滑动变阻器串联，电压表与未知电阻并联，电流表串联在电路中测电流；
(2)电流表没有示数，即电路中有断路，但电压表有示数说明电压表与电源连通；
(3)根据电压表分度值读数，根据表中数据，计算三次所测电阻值，取电阻的平均值；
(4)小灯泡的电阻会受温度影响，不是一个定值。
本题做“伏安法测电阻”的实验，考查电路的连接、故障分析、数据处理及影响电阻大小的因素。
27.【答案】车对水平地面的压强是1.6×105Pa；
若电动自行车以额定功率行驶，通过电动机的电流为6.25A；
充满电后能行驶的最远路程是3×104m
【解析】(1)车的重力为：G=mg=48kg×10N/kg=480N，
车对水平地面的压力：F=G=480N，
则车对水平地面的压强为：p=FS=480N3×10-3m2=1.6×105Pa；
(2)车以额定功率行驶，由P=UI可得，通过电动机的电流 I=PU=300W48V=6.25A；
(3)由效率公式可得，电池最大储存能量时，电动自行车用于克服阻力做功的能量：W有=Eη=3×106J×80%=2.4×106J，
因为电动自行车匀速行驶，电动自行车受到的阻力f与牵引力F牵是一对平衡力，由二力平衡的条件可知，F牵=f=80N，
由W=Fs可得充满电后能行驶的最远路程：s=W有F牵=2.4×106J80N=3×104m。
答：(1)车对水平地面的压强是1.6×105Pa；
(2)若电动自行车以额定功率行驶，通过电动机的电流为6.25A；
(3)充满电后能行驶的最远路程是3×104m。
(1)由G=mg计算重力，据此求出车对地面的压力，根据压强公式计算车对地面的压强；
(2)由P=UI计算通过电动机的电流；
(3)由效率公式计算有用功，根据二力平衡计算牵引力；由W=Fs计算行驶的最远路程。
本题考查压强、电功率、效率和功的公式的应用，知识点较多，难度适中，是基础题。
28.【答案】图见解答；
水吸收的热量为3.15×105J；
一次使用过程，养生壶消耗的电能为5.16×105J
【解析】(1)根据P=U2R可知，当电源电压不变，电路中的总电阻越大，电路的总功率越小，所以R1工作时的总电阻小于R1、R2同时工作时的总电阻，根据串联电路特点可知，加热挡工作时R1单独工作，保温挡工作时R1、R2串联满足要求，电路图如图所示：
(2)由ρ=mV可知，养生壶内装满水时，水的质量：m水=ρ水V水=1.0×103kg/m3×1×10-3m3=1kg，
水吸收的热量：Q吸=c水m水Δt=4.2×103J/(kg⋅℃)×1kg×(100℃-25℃)=3.15×105J；
(3)由图可知，加热挡的功率P加热=2200W，加热时间为t加热=3min=180s，
保温挡功率P保温=400W，保温时间为t保温=8min-3min=5min=300s，
加热消耗的电能：W加热=P加热t加热=2200W×180s=3.96×105J，
保温消耗的电能：W保温=P保温t保温=400W×300s=1.2×105J，
则一次使用过程消耗的电能：W=W加热+W保温=3.96×105J+1.2×105J=5.16×105J。
答：(1)图见解答；
(2)水吸收的热量为3.15×105J；
(3)一次使用过程，养生壶消耗的电能为5.16×105J。
(1)根据P=U2R可知，当电源电压不变，电路中的总电阻越大，电路的总功率越小；据此判断养生壶加热状态和保温状态的电路，据此设计电路图；
(2)根据密度公式求出水的质量，根据Q吸=cmΔt求出水吸收的热量；
(3)由图丙可知养生壶加热时间和保温时间，根据W=Pt求出使用过程中消耗的电能。
本题考查串联电路的特点、电路图的设计、吸热公式以及电功率公式灵活运用，等于电热多挡位电路问题。
29.【答案】黑； 超； 14； 60；75
【解析】(1)薄膜式太阳能电板的作用是将太阳能转化为电能，为了能吸收更多的太阳能，应设计成黑色，从而产生更多的电能，所以薄膜式太阳能电板应设计成黑色。
(2)汽车雷达启动后发出超声波信号，经周边的物体反射后，根据回声测距的原理，可判断车与障碍物的距离，所以汽车雷达启动后发出超声波信号。
(3)驾驶员的反应时间为t1=0.5s，制动时间为t2=4.5s，则总时间t=t1+t2=0.5s+4.5s=5s
从发现障碍物到停下来该车的平均速度v=st=70m5s=14m/s
(4)由图乙可知，当车外光照度为100lx时，玻璃的透明度为60%，根据透过玻璃的光照度与入射光照度之比等于玻璃的透明度，可得车内光照度E内=E外×η=100lx×60%=60lx
[2]因为车内光照度始终保持为60lx，当车外光照度E外'=80lx时，“智能玻璃”的透明度η'=E内E外'=60lx80lx=75%。
故答案为：(1)黑；(2)超；(3)14；(4)60；75。
(1)黑色物体吸收所有颜色的光，白色物体反射所有颜色的光。
(2)超声波是指频率高于20000Hz的声波，它具有方向性好、穿透能力强等特点，常用于测距、测速、清洗、碎石等；次声波是指频率低于20Hz的声波，它不易被水或空气吸收，常用于监测地震、海啸等自然灾害。
(3)驾驶员的反应时间为t1=0.5s，制动时间为t2=4.5s，则总时间t=t1+t2，从发现障碍物到停下来该车的平均速度v=st。
(4)由图乙可知，当车外光照度为100lx时，玻璃的透明度为60%，根据透过玻璃的光照度与入射光照度之比等于玻璃的透明度，可得车内光照度E内=E外×η，因为车内光照度始终保持为60lx，当车外光照度E外'=80lx时，求出“智能玻璃”的透明度。
本题考查超声波与次声波及物体的颜色，平均速度的计算问题，难度不大。小星的质量/kg
a
总时间t/s
功率P/W
序号
1
2
3
电压表示数U/V
1
2
电流表示数I/A
0.1
0.18
0.22
额定电压
220V
保温挡功率
400W
加热挡功率
2200W
容量
1.0L
