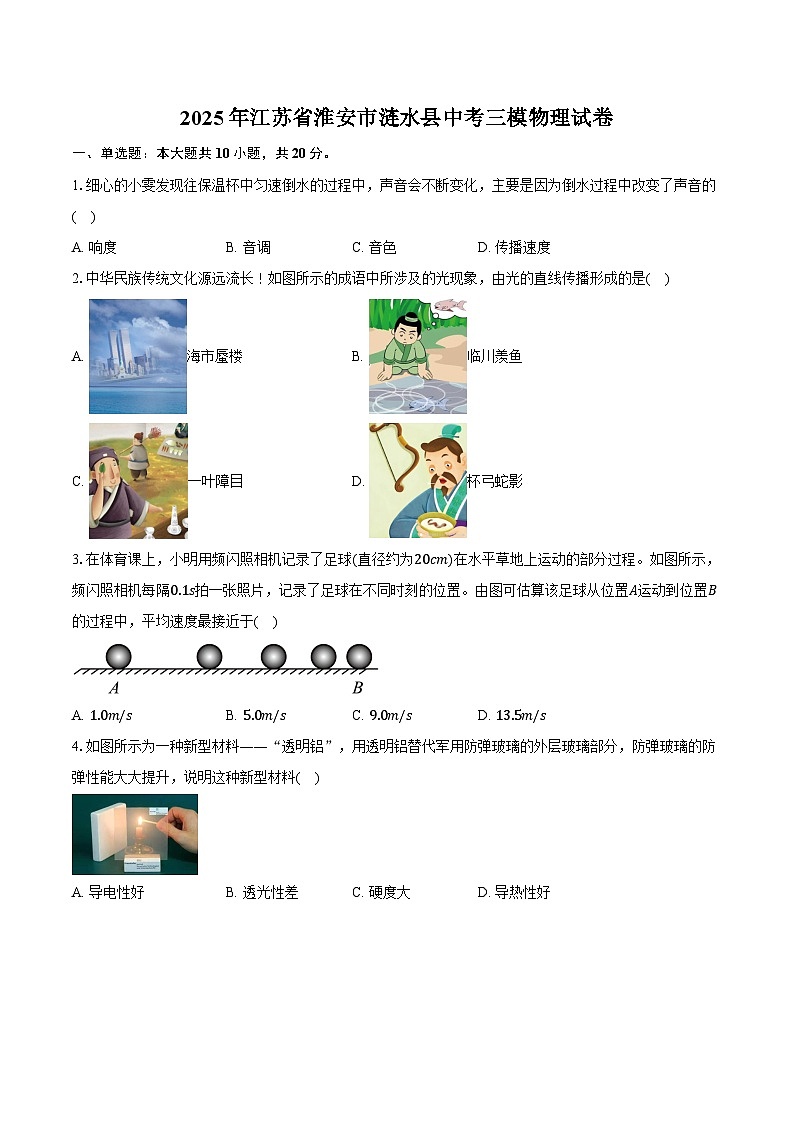

2025年江苏省淮安市涟水县中考三模物理试卷

这是一份2025年江苏省淮安市涟水县中考三模物理试卷，共21页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.细心的小雯发现往保温杯中匀速倒水的过程中，声音会不断变化，主要是因为倒水过程中改变了声音的( )
A. 响度B. 音调C. 音色D. 传播速度
2.中华民族传统文化源远流长！如图所示的成语中所涉及的光现象，由光的直线传播形成的是( )
A. 海市蜃楼B. 临川羡鱼
C. 一叶障目D. 杯弓蛇影
3.在体育课上，小明用频闪照相机记录了足球(直径约为20cm)在水平草地上运动的部分过程。如图所示，频闪照相机每隔0.1s拍一张照片，记录了足球在不同时刻的位置。由图可估算该足球从位置A运动到位置B的过程中，平均速度最接近于( )
A. 1.0m/sB. 5.0m/sC. 9.0m/sD. 13.5m/s
4.如图所示为一种新型材料——“透明铝”，用透明铝替代军用防弹玻璃的外层玻璃部分，防弹玻璃的防弹性能大大提升，说明这种新型材料( )
A. 导电性好B. 透光性差C. 硬度大D. 导热性好

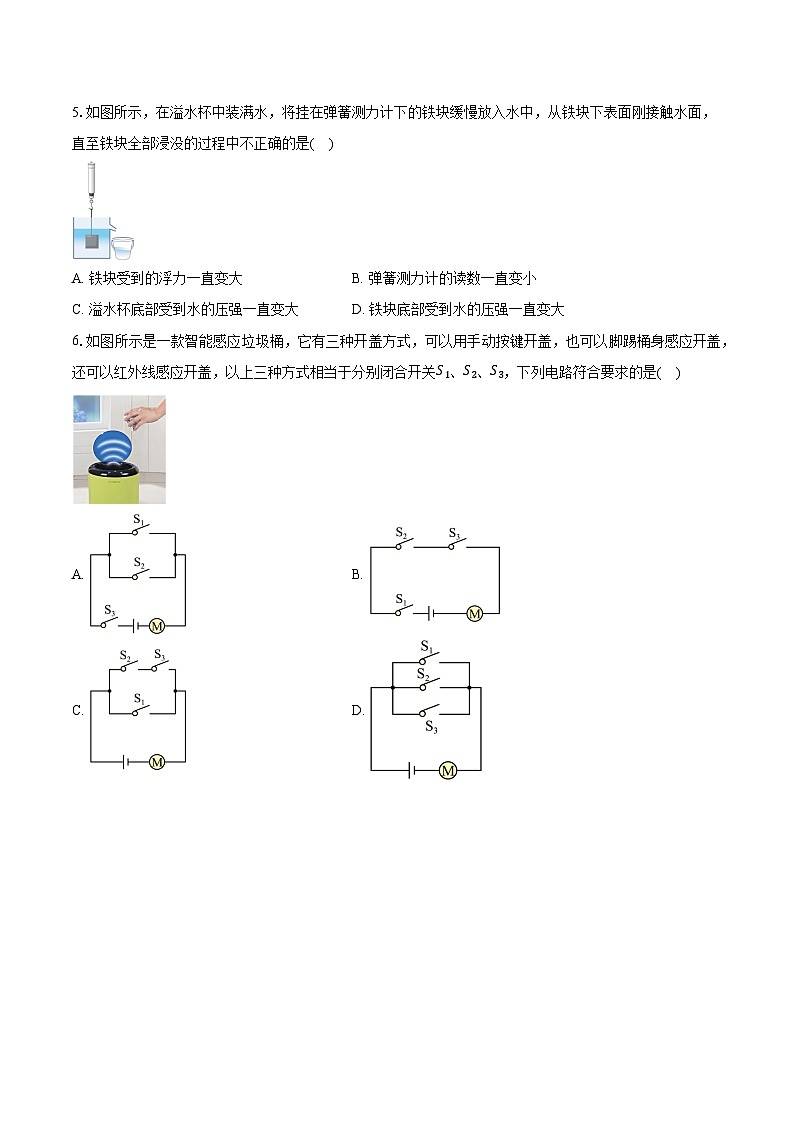

5.如图所示，在溢水杯中装满水，将挂在弹簧测力计下的铁块缓慢放入水中，从铁块下表面刚接触水面，直至铁块全部浸没的过程中不正确的是( )
A. 铁块受到的浮力一直变大B. 弹簧测力计的读数一直变小
C. 溢水杯底部受到水的压强一直变大D. 铁块底部受到水的压强一直变大
6.如图所示是一款智能感应垃圾桶，它有三种开盖方式，可以用手动按键开盖，也可以脚踢桶身感应开盖，还可以红外线感应开盖，以上三种方式相当于分别闭合开关S1、S2、S3，下列电路符合要求的是( )
A. B.
C. D.

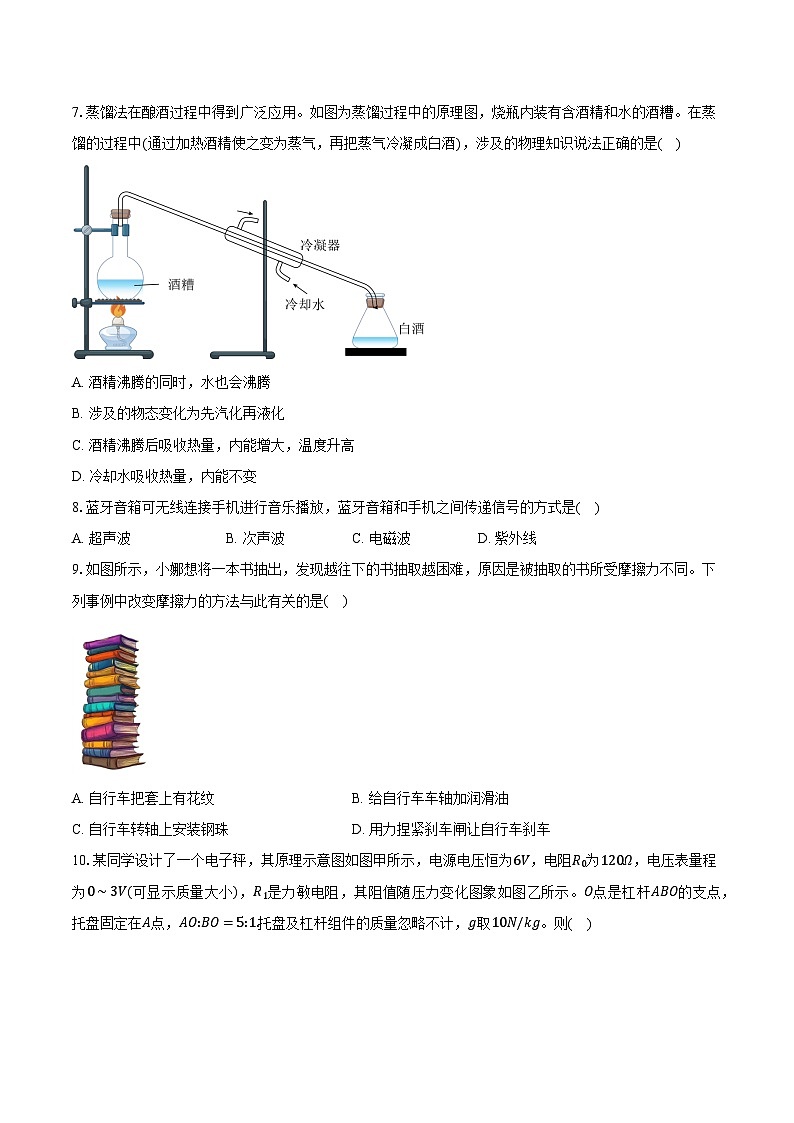

7.蒸馏法在酿酒过程中得到广泛应用。如图为蒸馏过程中的原理图，烧瓶内装有含酒精和水的酒糟。在蒸馏的过程中(通过加热酒精使之变为蒸气，再把蒸气冷凝成白酒)，涉及的物理知识说法正确的是( )
A. 酒精沸腾的同时，水也会沸腾
B. 涉及的物态变化为先汽化再液化
C. 酒精沸腾后吸收热量，内能增大，温度升高
D. 冷却水吸收热量，内能不变
8.蓝牙音箱可无线连接手机进行音乐播放，蓝牙音箱和手机之间传递信号的方式是( )
A. 超声波B. 次声波C. 电磁波D. 紫外线
9.如图所示，小娜想将一本书抽出，发现越往下的书抽取越困难，原因是被抽取的书所受摩擦力不同。下列事例中改变摩擦力的方法与此有关的是( )
A. 自行车把套上有花纹B. 给自行车车轴加润滑油
C. 自行车转轴上安装钢珠D. 用力捏紧刹车闸让自行车刹车
10.某同学设计了一个电子秤，其原理示意图如图甲所示，电源电压恒为6V，电阻R0为120Ω，电压表量程为0∼3V(可显示质量大小)，R1是力敏电阻，其阻值随压力变化图象如图乙所示。O点是杠杆ABO的支点，托盘固定在A点，AO:BO=5:1.托盘及杠杆组件的质量忽略不计，g取10N/kg。则( )
①被称物体的重力就是杠杆的动力
②电子秤能称量的最大质量是6kg
③托盘中放2kg物体时，电路消耗总功率是0.1W
④若托盘能移动，越靠近支点，电子秤的精确度越高
A. ①③B. ①②③C. ②③D. ③④
二、填空题：本大题共10小题，共20分。
11.春节电影《哪吒2》动画技术高超，其中哪吒和敖丙联手冲破天元鼎，场景震撼。天元鼎类似高压锅，当哪吒的三昧真火与敖丙的玄冰在天元鼎内相遇时，固态的冰高温下不仅 成水，还会直接 成高热的水蒸气，让鼎内的压强急剧上升，就会使天元鼎发生塑性形变(两空均填“物态变化”)。封闭的鼎内的液体的沸点 (选填“升高”“降低”或“不变”)。
12.如图甲红墨水在水中散开，这是 现象。如图乙丙所示的两个标志牌显示了当人遇到台阶或湿滑地面时的摔倒方向。在这两幅图中人身体下部比上部速度快的是图 (选填“甲”或“乙”)；无论向前摔还是向后摔，都是由于人身体上部具有 。
13.某品牌盒装酸奶净含量125g，酸奶的体积约100mL，可估算酸奶的密度为 kg/m3；如果从酸奶盒中倒出一半酸奶后，剩余酸奶的密度 (选填“变大”、“变小”或“不变”)。
14.如图是某款空调的两种模式，该空调有上下两个出风口，“天幕风”模式时，风从上方出风口向上吹出(如图甲)，“地毯风”模式时，风从下方的出风口向下吹出(如图乙)，请根据所学知识判断：厂家在设计该空调时，“天幕风”是 (选填“冷风”或“热风”)模式，将“地毯风”向下吹出的好处是 。
15.如图是生活中常见的两种窗户，甲图窗户可在直线轨道上左右平移，乙图窗户可绕固定轴转动，如果你站在窗户前，能通过玻璃看到你的像，若将甲图窗户左右平移打开，则你在P窗户中的像将 (选填“随”、“不随”)窗平移；你若将乙图Q窗户从关闭状态向外打开到90°，则窗框上的A点与A点在Q窗中的像之间距离将 (选填“变大”、“变小”或“不变”)，请你描述A点的像移动轨迹 。
16.氢气球下吊一小重物重10N，若不计空气阻力的影响，小重物恰沿MN方向做匀速直线运动时，正确的图是 (填“甲”或“乙”)，小重物受到氢气球的拉力与小重物的重力是一对 (填“平衡力”或“非平衡力”)。
17.如图所示，工人用动滑轮匀速提起重为300N的重物，拉力F为200N，物体在10s内上升1m。在此过程中，拉力F做的功为 J，该装置的机械效率为 。
18.“曲水流觞”是古代文人墨客诗酒唱酬的一种雅事。将酒盏漂浮在清冽的溪水上随溪流动，会降低酒的温度，这是通过 的方式改变酒的内能，若酒盏里质量为100g，温度为30℃的酒在漂流过程中，放出了1700J的热量，酒的温度降低至 ℃。[其中c酒=3.4×103J/(kg⋅℃)]
19.小阳根据所学知识设计了如图所示的电子量角器，电压表的量程为0∼3V，O为半圆弧电阻MN的圆心，金属滑片OP为半径，与半圆弧接触良好，接入电路的电阻RMP与滑片OP旋转角度θ成正比，当测量180 ∘角时电压表为2V。在测量时随着所测角度θ增大，电压表示数 (选填“增大”“减小”或“不变”)；要使测量180 ∘时电压表刚好满偏，可以采用的方法是 。
20.如图所示，一个不能打开的盒子外露出一段导线，根据需要选择实验器材，可以判断其中是否有电流，你选择的器材是 ，请简述你的辨别方法 。
三、作图题：本大题共1小题，共2分。
21.按要求完成下列作图(请保留作图痕迹)：
(1)根据平面镜成像的特点，在图中画出物体AB在平面镜中所成的像A'B'。
(2)战国时期，民间就已经流行蹴鞠运动，如图所示。请在图中画出鞠球在空中运动时所受重力的示意图(其中O为重心)。
(3)在图中画出使杠杆静止在图示位置的最小动力F1。
(4)小磁针静止在如图的位置，请标出通电螺线管的极性和线圈中的电流方向。
四、实验探究题：本大题共4小题，共24分。
22.如图甲所示的是小明、小华两名同学用于探究“水的沸腾前后温度的变化”的实验装置，他们所用的器材规格完全相同，同时对水进行加热。
(1)实验器材安装过程中，确定A的高度时 (选填“需要”或“不需要”)点燃酒精灯。
(2)器材安装好后，小明向烧杯中倒入适量温水，待温度计示数稳定(如图甲)，然后点燃酒精灯，则小明用于实验的水的温度是 ℃。
(3)小明和小华根据自己的实验数据在坐标系中绘制的图像如图乙所示，根据图像可知，小军和小明实验时除了水的质量不同，水的 也不同。
(4)他们实验时撤去酒精灯后，均发现水未立即停止沸腾，原因是 。
(5)实验完成后，小明做了如图丙所示的拓展实验，他发现大烧杯中的水持续沸腾时而小烧杯中的水再沸腾，用温度计测量两个烧杯中的水温，发现温度相同。小明联想到有一次在厨房里炖汤的情形，由于自己稍没注意，灶上的汤锅突然就沸腾然后溢出来了，幸好小明及时关闭了燃气，然后重新点燃并转为小火。他想如果采用图丙所示加热方法就不会出现那种情况。你觉得小明的想法 (选填“可行”或“不可行”)，理由是 。
23.小明在实验室测量某品牌食用油的密度，进行了如下实验：
(1)将天平放在水平桌面上，游码移到标尺的零刻度线处。横梁静止时指针指在分度盘中央刻度线的右侧，如图甲所示。然后应将横梁右端的平衡螺母向 (选填“左”或“右”)调节，使横梁在水平位置平衡。
(2)将一个空烧杯放在天平左盘内，加减砝码并调节游码的位置，使天平横梁再次在水平位置平衡，此时右盘中的砝码和游码在标尺上的位置如图乙所示，则烧杯的质量为 g。
(3)将一部分食用油倒入量筒中，静置一段时间后量筒的示数如图丙所示，则量筒内食用油的体积为 cm3。
(4)将量筒内的食用油全部倒入烧杯内，测得烧杯和食用油的总质量为68g。根据上述实验数据，可计算出食用油的密度为 g/cm3。
(5)使用此方案，小明测得的食用油的密度 (选填“偏大”“偏小”)。
(6)给你一个电子秤、一个玻璃杯、适量水(ρ水作为已知量)，请同学们利用已给器材，测定一枚鸡蛋的密度。
①写出实验步骤，并在电子秤上画出需要测量的物体(如图所示电子秤测量的物理量用m1、m2、m3表示)；
②写出最终的鸡蛋密度表达式 。
24.小明同学“探究凸透镜成像的规律”。
(1)如图甲所示，小明让凸透镜正对平行光，调整凸透镜到光屏的距离，直至光屏上出现一个最小、最亮的光斑。则该凸透镜的焦距f= 。
(2)如图乙所示，小明在组装器材时，将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛并调节烛焰、凸透镜、光屏的中心大致在 。然后将凸透镜固定在光具座上50cm刻度线处，当蜡烛距凸透镜15cm时，移动光屏，可在光屏上得到一个倒立、 (选填“缩小”“等大”或“放大”)的实像，利用该成像规律制成的光学仪器是 (选填“照相机”“投影仪”或“放大镜”)。
(3)实验中，若光屏上成的像不清晰，为了使像变清晰，在蜡烛和凸透镜位置不变时，将光屏向靠近凸透镜的方向移动，光屏上的像逐渐变清晰；如果蜡烛、凸透镜和光屏位置均不变，可以在蜡烛与凸透镜之间放上一个合适的 透镜(选填“凹”或“凸”)，可在光屏上成清晰的像。
(4)当蜡烛到凸透镜的距离为5cm时，为观察凸透镜成像，小明应从图乙中凸透镜的 (选填“左”或“右”)侧进行观察。
25.小明和小华用电流表、电压表、滑动变阻器等，测量“2.5V”小灯泡在不同电压的电阻，设计并连接了如图甲所示电路，并进行如下操作：
(1)当小明准备闭合开关时，小华制止了他，因电路中存在一处问题 ；
(2)修正后，闭合开关，发现灯泡不亮，电流表和电压表均有较小的示数，接下来的操作应该是 ；
(3)当电压表示数为1V时，电流表示指针情况如图乙所示，示数为 A，继续调节滑动变阻器，将电压表和电流表示数填入表格中。记录表格存在的问题是 ；
(4)根据表中的数据可以计算出灯泡正常发光时的电阻为 Ω(保留一位小数)；
(5)接着将表格中的数据输入电脑excel中，生成了如图丙所示灯丝的电流与电压关系图象，发现灯丝的电流与电压不成正比，请你帮他们分析可能的原因是 。
(6)由于测完最后一组数据后，忘记断开开关，在绘制电流与电压关系图象时，发现灯泡熄灭了，灯泡内充满了白烟，此时电压表 示数(填“有”或“无”)。
(7)通过计算判断本实验选取的滑动变阻器的规格应为 。
A.10Ω 0.5A B.5Ω 0.5A C.10Ω 0.3A D.5Ω 0.3A
五、计算题：本大题共2小题，共16分。
26.奋斗者号总质量为2.0×104kg在某次下潜任务之前，奋斗者号向海底发射超声波，经过8s后收到海底反射来的信号。(海水中声速v=1500m/s，g取10N/kg)求奋斗者号：
(1)受到的重力；
(2)发射超声波时与海底的距离。
27.为满足人们对健康饮食的追求，某品牌推出了一款新型电热饭盒如图甲，图乙虚线内是电热饭盒内部的简化电路图，R1和R2均为电热丝，R1=374Ω(阻值不随温度变化，部分参数如表所示)。求：
(1)电热饭盒在高温挡正常工作时，通过它的电流；
(2)电阻R2的阻值及低温挡的功率；
(3)高温挡工作5分钟，低温挡工作3分钟放出的总热量是多少？
六、综合题：本大题共1小题，共10分。
28.阅读短文，回答问题。
神奇的磁流体发电技术
磁流体发电是一种将热能或化学能直接转换为电能的新兴发电技术，其核心在于利用导电流体(如气体或液体)在磁场中高速运动产生的电磁感应效应来直接转换能量，产生电流。图是我国研发的新型磁流体发电装置的结构简图。
该装置通过将燃料(如煤、天然气等)加热至2000℃以上，使其电离成导电的离子流。这些离子在磁场的作用下高速流动，切割磁感线，产生感应电流，可直接将燃料的热能转换为电能，无需经过机械转换环节，这种发电方式具有高效、清洁、低噪音、快速启动等优点，被认为是未来能源领域的重要发展方向之一，具有广阔的应用前景和发展潜力。
(1)磁流体发电过程中，导电流体必须在磁场中做 运动；
(2)磁流体发电具有低噪音的优点，这是该发电方式省略了传统发电中 能转换为电能的环节；
(3)请你列举一种可提高磁流体发电效率的措施： 。结合材料中“快速启动”这一优点，你认为磁流体发电技术未来可能在哪些领域得到广泛应用？ (开放性答案，合理即可)
答案和解析
1.【答案】B
【解析】往保温杯中倒水的过程中，空气柱振动发声，倒水过程中水的高度不断增加，空气柱的长度不断变短，使得空气柱的振动频率越来越快，从而使声音的音调发生改变，故ACD不符合题意，B符合题意。
故选B。
2.【答案】C
【解析】A.海市蜃楼的形成是光的折射现象，故A不符合题意；
B.临川羡鱼指的是岸上的人看水里的鱼，是光的折射现象，故B不符合题意；
C.一叶障目是指眼睛被树叶挡住，人看不到景物，是由于光的直线传播形成的，故C符合题意；
D.杯弓蛇影是弓反射过来的光经酒面反射后射入人的眼睛，人看到的是弓所成的虚像，是光的反射现象，故D不符合题意。
故选C。
3.【答案】B
【解析】足球的直径大约为20cm，如图，足球的运动路程大约为11个球身，时间为0.4s，足球的平均速度约为 v=st=20cm×110.4s=550cm/s=5.5m/s
故B符合题意，ACD不符合题意。
故选B。
4.【答案】C
【解析】由题目信息可知新型材料是“透明铝”，说明透光性较好，使防弹玻璃的防弹性能大大提升说明新型材料的硬度大，而导电性、导热性根据所给信息无法确定，故C符合题意，ABD不符合题意。
故选C。
5.【答案】C
【解析】A.将挂在弹簧测力计下的铁块缓慢放入水中，从铁块下表面刚接触水面，直至铁块全部浸没的过程中，铁块排开液体的体积增大，根据 F浮=ρ液gV排 可知，铁块受到的浮力一直变大，故A正确，不符合题意；
B.根据 F浮=G-F示 可知，弹簧测力计的读数在不断减小，故B正确，不符合题意；
C.在溢水杯中装满水，放下的过程中溢水杯中的水溢出到烧杯中，溢水杯水面高度不变，根据 p=ρgh 可知，溢水杯底部受到水的压强不变，故C错误，符合题意；
D.放入的过程中，铁块底部的深度不断增大，根据 p=ρgh 可知，铁块底部受到水的压强一直变大，故D正确，不符合题意。
故选C。
6.【答案】D
【解析】智能感应垃圾桶，有三种开盖方式，可以用手动按键开盖，也可以脚踢桶身感应开盖，还可以红外线感应开盖，任何一种方式都能开盖，说明三个开关并联后与电动机串联，故D正确，ABC错误。
故选D。
7.【答案】B
【解析】A.由于酒精的沸点比水的沸点低，所以酒精沸腾时，水的温度没有达到沸点，所以水不会沸腾，故A错误；
B.由题意可知，通过加热酒精使之变为蒸气，再把蒸气冷凝成白酒，所以涉及的物态变化为先汽化再液化，故B正确；
C.酒精沸腾后，温度达到沸点，温度保持不变，所以酒精吸收热量，内能增大，温度不变，故C错误；
D.冷却水吸收热量，温度升高，内能增大，故D错误。
故选B。
8.【答案】C
【解析】手机是通过发射和接收电磁波来传递信息的，所以蓝牙音箱与手机之间传递信号的方式是电磁波，故ABD不符合题意，C符合题意。
故选C。
9.【答案】D
【解析】小娜想将一本书抽出，发现越往下的书抽取越困难，原因是被抽取的书所受摩擦力不同，越往下，书受到的压力越大，是通过增大压力来增大摩擦力。
A.自行车把套上有花纹，是通过增大接触面粗糙程度来增大摩擦，故A不符合题意；
B.给自行车车轴加润滑油，是通过使接触面分离来减小摩擦，故B不符合题意；
C.自行车转轴上安装钢珠，是通过变滑动摩擦为滚动摩擦来减小摩擦，故C不符合题意；
D.用力捏紧刹车闸让自行车刹车，是通过增大压力来增大摩擦，故D符合题意。
故选 D。
10.【答案】C
【解析】①被称物体对杠杆的压力是杠杆的动力，故①错误；
②闭合开关，两电阻串联接入电路，电压表测定值电阻两端的电压，根据图乙知，压力越大，力敏电阻接入电路的阻值越小，根据串联电路电阻规律结合欧姆定律可知力敏电阻受到的压力最大时，通过电路的电流最大，根据U=IR可知电压表示数最大，电压表的量程为0～3V，即定值电阻两端的电压最大为3V，由串联电路电压的规律可知力敏电阻两端的电压至少为6V-3V=3V
电阻R0为120Ω，由串联分压原理可知定值电阻至少为120Ω，此时力敏电阻受到压力最大为F大=300N，当力敏电阻承受最大压力时，电子秤所称量的质量为最大值，由杠杆的平衡条件F大×OB=mg×OA
该秤所能称量的最大质量是 m=F大×OBOA×g=300N10N/kg×15=6kg
故②正确；
③托盘中放2kg物体时，对托盘的压力大小等于其重力大小，即F=G=m'g=2kg×10N/kg=20N
由杠杆的平衡条件可得FA×OA=F×OB
代入数据可得20N×5=F×1
解得F=100N，根据力的相互作用可知杠杆对力敏电阻R的压力为100N，由图乙可知力敏电阻R=240Ω，根据电阻的串联和欧姆定律可得电路的电流为 I=UR+R0=6V240Ω+120Ω=160A
电路消耗总功率是 P=UI=6V×160A=0.1W
故③正确；
④托盘靠近支点，动力臂变小，动力、阻力臂不变，根据杠杆的平衡条件阻力减小，则力敏电阻受到的压力变小，力敏电阻接入电路的阻值变大，根据欧姆定律可知通过电路的电流变小，根据U=IR可知电压表示数变小，比较可知电子秤的精确度降低，故④错误。
故选C。
11.【答案】熔化 升华 升高

【解析】[1]固态的冰高温下变成液态的水，这是冰的熔化过程。
[2]固态的冰直接变成高热的水蒸气，这是升华现象。
[3]液体的沸点随气压的升高而升高，封闭的鼎内气压升高，所以液体的沸点升高。
12.【答案】扩散 乙 惯性

【解析】[1]红墨水在水中散开是由于分子运动导致的，这是扩散现象。
[2]甲图向前摔倒是因下半身被台阶阻挡骤然减速，上半身继续前移，故下半身速度比上半身慢。在乙图向后摔倒中，人因脚底打滑导致下半身突然加速，而上半身由于惯性保持原速，此时下半身速度比上半身快，导致身体后仰摔倒，所以人身体下部比上部速度快的是图乙。
[3]无论向前或向后摔，都是由于身体上部具有惯性，当脚下运动状态突变时，上部因具有惯性会保持原有的运动状态无法同步改变速度，导致上下部分速度差异，从而失衡摔倒。
13.【答案】1.25×103 不变

【解析】[1]已知酸奶的质量m=125g，体积约为V=100mL=100cm3
则其密度为 ρ=mV=125g100cm3=1.25g/cm3=1.25×103kg/m3
[2]密度是物质本身的一种特性，与质量和体积无关，所以，若倒出一半酸奶，剩余部分密度将不变。
14.【答案】冷风 使房间更快地暖和起来

【解析】[1]“天幕风”模式时，风从上方出风口向上吹出，由于冷空气密度大，会下沉，若吹出的是热风，热空气上升后会聚集在房间顶部，无法很好地使整个房间降温；而吹出冷风时，冷空气从上方吹出后会下沉，能使整个房间较快地降温，所以“天幕风”是冷风模式。
[2]当吹出热风时，热风从下方吹出后会上升，能使房间内的空气形成对流，让热空气均匀地分布在房间内，从而加快房间升温的速度，使房间更快地暖和起来。
15.【答案】不随 变大 圆心角为180°圆弧线
【解析】[1]将甲图窗户左右平移打开，平面镜成像时像和物体关于平面镜对称，则你在P窗户中的像将不随窗户移动。
[2][3]Q窗户关闭状态时，A点与其像的距离为0，若将乙图Q窗户从关闭状态向外打开到90°，像远离物体，则窗框上的A点与A点在Q窗中的像之间距离将变大，Q窗户打开到90°时，窗台、A点与其像在同一直线上，则A点的像移动轨迹是圆心角为180°圆弧线。
16.【答案】乙
平衡力

【解析】[1][2]氢气球下吊一小重物，若不计空气阻力，则小重物只受到重力和氢气球的拉力，小重物恰沿MN方向匀速直线运动，所以它受到的两个力是一对平衡力，大小相等，方向相反，作用在同一直线和同一物体上，由于重力的方向始终竖直向下，拉力的方向竖直向上，大小为10N，所以正确的图是乙。
17.【答案】400 75%
【解析】[1]由图可知，承担重物的绳子股数为2，物体上升的距离为1m，绳端移动的距离 s绳=nh=2×1m=2m
拉力F为200N，则拉力F做的功为 W总=Fs绳=200N×2m=400J
[2]克服物体重力做的为有用功，大小为 W有=Gh=300N×1m=300J
装置的机械效率 η=W有W总×100%=300J400J×100%=75%
18.【答案】热传递 25
【解析】[1]将酒盏漂浮在清冽的溪水上随溪流动，溪水吸收酒的内能，使酒的内能变小，这是通过热传递的方式在改变酒的内能。
[2]酒的质量m=100g=0.1kg，由 Q放=c酒mΔt 可知，酒降低的温度 Δt=Q放c酒m=1700J3.4×103J/(kg⋅ ∘C)×0.1kg=5 ∘C
酒的末温度t=t0-Δt=30℃-5℃=25℃
19.【答案】增大
减小电阻箱R0的阻值或增大电源电压

【解析】[1]由图可知，变阻器的接入电阻为RMP，变阻器与电阻箱串联，电压表测量变阻器两端的电压；角度θ越大时，电阻RMP接入的阻值变大，根据串联分压可知，电阻RMP两端电压变大，故电压表示数增大。
[2]当测量180°角时，电压表的示数为2V，现在要使测量180°时电压表刚好满偏，即电压表的示数为3V，所以RMP两端的电压变大，由串联电路的分压特点可知，可以减小电阻箱R0两端的电压，即减小电阻箱R0的阻值，或增大电源电压。
20.【答案】小磁针
将小磁针靠近露出的导线，如果小磁针发生偏转，则说明导线中有电流；如果小磁针不发生偏转，则说明导线中无电流

【解析】[1][2]根据奥斯特实验可知通电导体周围存在磁场，小磁针在磁场中会受到磁力作用而发生偏转，所以选择的器材是小磁针，辨别方法是将小磁针靠近露出的导线，如果小磁针发生偏转，则说明导线中有电流；如果小磁针不发生偏转，则说明导线中无电流。
21.

【解析】(1)先作出端点A、B关于平面镜的对称点A'、B'，用虚线连接A'、B'即为物体AB的像，如图所示：
(2)鞠球所受的重力G，从鞠球的重心(球心)开始竖直向下画一条带箭头的线段表示出重力，并标出G，如图所示：
(3)根据杠杆平衡的条件可知，在阻力和阻力臂不变时，动力臂越长越省力；由图示可知，以OA为动力臂时，动力臂最长，此时最省力；连接OA，从A点做OA的垂线，为使杠杆平衡，力的方向应垂直于OA向上，如图所示：
(4)小磁针静止时，N极在右侧，因同名磁极相互排斥，异名磁极相互吸引，故可知螺线管左侧为S极，右侧为N极；则由安培定则可知电流由右侧流入，即虚线框内电流方向应向上，如图所示：
22.【答案】需要 87 初温
加热装置在撤去热源后仍保留较高温度，会继续向水传递热量
可行
因为能达到沸点但不会沸腾，所以不会溢出

【解析】(1)为确保用酒精灯外焰加热，实验器材安装过程中，确定A的高度时需要点燃酒精灯。
(2)由图甲可知，温度计的分度值为1℃，温度计的示数是87℃，则小明用于实验的水的温度是87℃。
(3)小明和小军根据自己的实验数据在坐标系中绘制的图像如图乙，根据图像可知，除了水的质量不同，水开始的初温也不同。
(4)由于加热装置在撤去热源后仍保留较高温度，会继续向水传递热量，导致水短暂维持沸腾状态。
(5)[1][2]如果采用隔水加热就不会出现那种危险情况，因为能达到沸点但不会沸腾，所以不会溢出，小明的想法可行。
23.【答案】左 32 40 0.9 偏小
测定一枚鸡蛋的密度实验步骤：将一枚鸡蛋放在电子秤上，记录质量为 m1 ；再将鸡蛋和装满水，确保无气泡的玻璃杯放在电子秤上，记录总质量为 m2；将鸡蛋缓慢放入装满水的烧杯底部，并接走溢出的水，记录鸡蛋和剩余水的总质量为 m3。
电子秤上画出需要测量的物体如下图
m1m2-m3ρ水

【解析】(1)横梁静止时指针指在分度盘中央刻度线的右侧，所以应向左调节横梁右端的平衡螺母，使横梁在水平位置平衡。
(2)由图乙知，标尺的分度值0.2g，读数2g，右盘中20g和10g砝码各一个，所以空烧杯的质量m杯=20g+10g+2g=32g
(3)由图丙知，量筒的分度值为2mL，量筒中食用油的体积V=40mL=40cm3
(4)食用油的质量m=m总-m杯=68g-32g=36g
食用油的密度 ρ=mV=36g40cm3=0.9g/cm3
(5)量筒中的食用油往烧杯中倒时会有残留，会使测得的食用油的质量偏小，食用油体积测量准确，由密度公式 ρ=mV 知，测得密度偏小。
(6)[1]测定一枚鸡蛋的密度实验步骤：将一枚鸡蛋放在电子秤上，记录质量为 m1 ；再将鸡蛋和装满水，确保无气泡的玻璃杯放在电子秤上，记录总质量为 m2；将鸡蛋缓慢放入装满水的烧杯底部，并接走溢出的水，记录鸡蛋和剩余水的总质量为 m3。
电子秤上画出需要测量的物体如下图
[2]由图甲可知，一枚鸡蛋的质量为m1，由图乙丙可知鸡蛋排开水的质量m排=m2-m3
鸡蛋浸没在水中，鸡蛋的体积 V蛋=V排=m排ρ水=m2-m3ρ水
鸡蛋密度 ρ蛋=m1V蛋=m1m2-m3ρ水=m1m2-m3ρ水
24.【答案】10.0cm 同一高度 放大 投影仪
凹 右

【解析】(1)如图甲所示，刻度尺的分度值为1mm，光屏上出现一个最小、最亮的光斑的位置就是焦点的位置，此时凸透镜位于20.0cm刻度线处，光屏位于30.0cm刻度线处，则该凸透镜的焦距 f=10.0cm
(2)[1]如图乙所示，点燃蜡烛并调节烛焰、凸透镜、光屏的中心大致在同一高度，这样做的目的是使像成在光屏的中央。
[2][3]将凸透镜固定在光具座上50cm刻度线处，当蜡烛距凸透镜15cm时，此时蜡烛的位置属于一倍与二倍焦距之间，移动光屏，可在光屏上得到一个倒立、放大的实像，利用该成像规律制成的光学仪器是投影仪。
(3)实验中，若光屏上成的像不清晰，为了使像变清晰，在蜡烛和凸透镜位置不变时，将光屏向靠近凸透镜的方向移动，光屏上的像逐渐变清晰，这说明像成在光屏的左侧。如果蜡烛、凸透镜和光屏位置均不变，可以在蜡烛与凸透镜之间放上一个合适的凹透镜，利用凹透镜对光的发散作用，使光线适当的发散一些再通过凸透镜，可在光屏上成清晰的像。
(4)当蜡烛到凸透镜的距离为5cm时，此时蜡烛位于凸透镜一倍焦距以内，成正立放大的虚像，此时像物同侧，为观察凸透镜成像，小明应从图乙中凸透镜的右侧进行观察。
25.【答案】滑动变阻器的滑片没有移到阻值最大处 移动滑动变阻器的滑片
0.24 物理量没有单位 8.3 灯丝的电阻随温度的升高而增大
有 A

【解析】(1)在闭合开关前，为了保护电路，滑动变阻器的滑片应移到阻值最大处。由图甲可知，滑动变阻器的滑片没有移到阻值最大处，或滑动变阻器接入电路的阻值不是最大，这是电路存在的问题。
(2)闭合开关后，灯泡不亮，电流表和电压表均有较小的示数，说明电路是通路，但电流较小，灯泡的实际功率较小。接下来的操作应该是移动滑动变阻器的滑片，观察灯泡的发光情况，改变电路中的电流和电压，进行实验测量。
(3)[1]由图乙可知，电流表选用的是0∼0.6A量程，分度值为0.02A，其示数为0.24A。
[2]记录表格中，物理量没有单位，这是存在的问题。
(4)灯泡正常发光时的电压U=2.5V，由表格可知此时电流I=0.30A。根据欧姆定律 I=UR ，可得 R=UI=≈8.3Ω
(5)灯丝的电流与电压不成正比，是因为灯丝的电阻随温度的升高而增大。当灯丝两端电压变化时，通过的电流变化，灯丝的实际功率变化，温度变化，电阻也随之变化，所以电流与电压不成正比。
(6)灯泡熄灭，灯泡内充满白烟，说明灯泡灯丝烧断，此时电压表串联在电路中。因为电压表的内阻很大，所以电路中几乎没有电流，但电压表相当于测量电源电压，所以电压表有示数。
(7)电源由两节干电池组成，电源电压U=3V。当灯泡两端电压最小(UL=1V)时，滑动变阻器两端的电压U滑=U-UL=3V-1V=2V
此时电路中的电流I=0.24A。根据欧姆定律 I=UR ，滑动变阻器接入电路的阻值为 R滑=U滑I=2V0.24A≈8.3Ω
滑动变阻器的最大阻值应大于8.3Ω，且允许通过的电流应大于电路中的最大电流为0.34A，故BCD不符合题意，A符合题意。
故选A。
26.【解】(1)根据重力公式 G=mg ，代入数据 G=2.0×104kg×10N/kg=2.0×105N
(2)超声波传播到海底的时间为总时间的一半 t=82s=4s
根据匀速运动公式 s=vt ，代入数据 s=1500m/s×4s=6000m
27.解：(1)电热饭盒在高温挡正常工作时，通过它的电流 I=P高U=440W220V=2A
(2)当开关接触电1时，R1与R2串联，根据串联电阻规律可知，此时总电阻较大，由 P=U2R 可知，电路中的电功率较小，电热饭盒处于低温挡；由图乙可知，开关接触电2时，只有R2工作，此时电阻较小，由 P=U2R 可知，电功率较大，电热饭盒处于高温挡；R2的阻值 R2=U2P高=220V2440W=110Ω
根据串联电路的电阻特点可知，R1、R2的串联总电阻R=R1+R2=110Ω+374Ω=484Ω
则低温挡的功率 P低=U2R=220V2484Ω=100W
(3)高温挡工作5min消耗的电能Q1=W1=P高t1=440W×5×60s=1.32×105J
低温挡工作3min消耗的电能Q2=W2=P低t2=100W×3×60s=1.8×104J
消耗的总电能Q=W=W1+W2=1.32×105J+1.8×104J=1.5×105J

28.【答案】切割磁感线
机械
提高磁流体发电效率，即产生较大的感应电流，可采取的措施是增加磁场强度。
磁流体发电技术可用于应急电力系统、航空航天、清洁能源发电等领域。
【解析】(1)根据文意可知，这些离子在磁场的作用下高速流动，切割磁感线，产生感应电流，进行发电。
(2)这些离子在磁场的作用下高速流动，可直接将燃料的热能转换为电能，无需经过机械转换环节，即省略了传统发电中机械能转换为电能的环节。
(3)[1]提高磁流体发电效率，即产生较大的感应电流，可采取的措施是增加磁场强度。
[2]磁流体发电技术可用于应急电力系统、航空航天、清洁能源发电等领域。
次数
1
2
3
4
5
电压
1
1.5
2
2.5
3
电流
0.26
0.28
0.30
0.34
电阻
发光情况
很暗
较暗
稍暗
正常
特别亮
额定电压
220V
额定功率
低温挡
高温挡
440W
