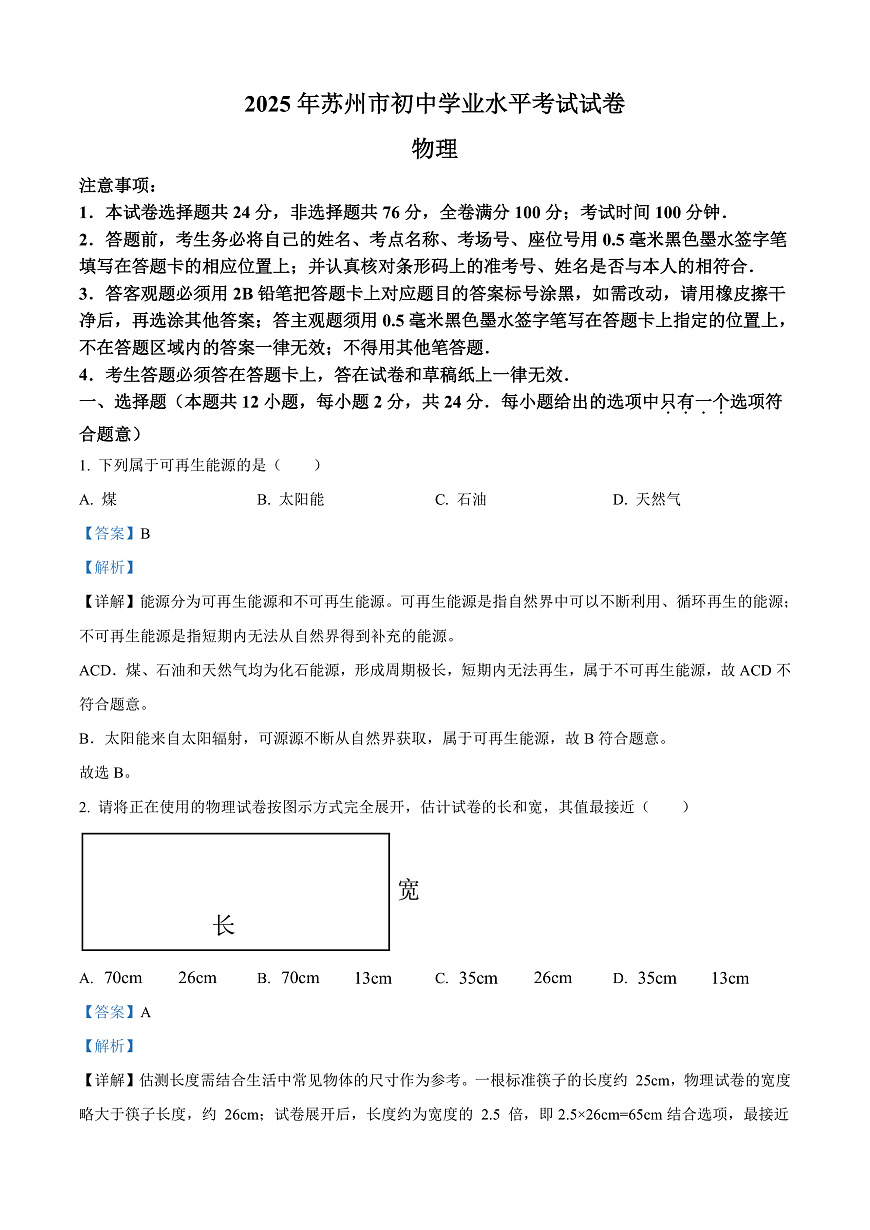

2025年江苏省苏州市中考物理真题（原卷版+解析版）

这是一份2025年江苏省苏州市中考物理真题（原卷版+解析版），文件包含2025年江苏省苏州市中考物理真题原卷版docx、2025年江苏省苏州市中考物理真题解析版docx等2份试卷配套教学资源，其中试卷共37页， 欢迎下载使用。
1．本试卷选择题共24分，非选择题共76分，全卷满分100分；考试时间100分钟．
2．答题前，考生务必将自己的姓名、考点名称、考场号、座位号用0.5毫米黑色墨水签字笔填写在答题卡的相应位置上；并认真核对条形码上的准考号、姓名是否与本人的相符合．
3．答客观题必须用2B铅笔把答题卡上对应题目的答案标号涂黑，如需改动，请用橡皮擦干净后，再选涂其他答案；答主观题须用0.5毫米黑色墨水签字笔写在答题卡上指定的位置上，不在答题区域内的答案一律无效；不得用其他笔答题．
4．考生答题必须答在答题卡上，答在试卷和草稿纸上一律无效．
一、选择题（本题共12小题，每小题2分，共24分．每小题给出的选项中只有一个选项符合题意）
1. 下列属于可再生能源的是（ ）
A. 煤B. 太阳能C. 石油D. 天然气
【答案】B
【解析】
【详解】ACD．煤、石油和天然气在短期内自然界无法得到补充的，故这些能源是不可再生能源，故ACD不符合题意。
B．太阳能是能够源源不断的从自然界得到的能源，是可再生能源，故B符合题意。
故选B。
2. 请将正在使用的物理试卷按图示方式完全展开，估计试卷的长和宽，其值最接近（ ）
A. B. C. D.
【答案】A
【解析】
【详解】一根筷子的长度约25cm，物理试卷的宽略大于此数值，在26cm左右，试卷的长大约是宽的2.5倍，试卷的长是2.5×26cm=65cm
故A符合题意，BCD不符合题意。
故选A。

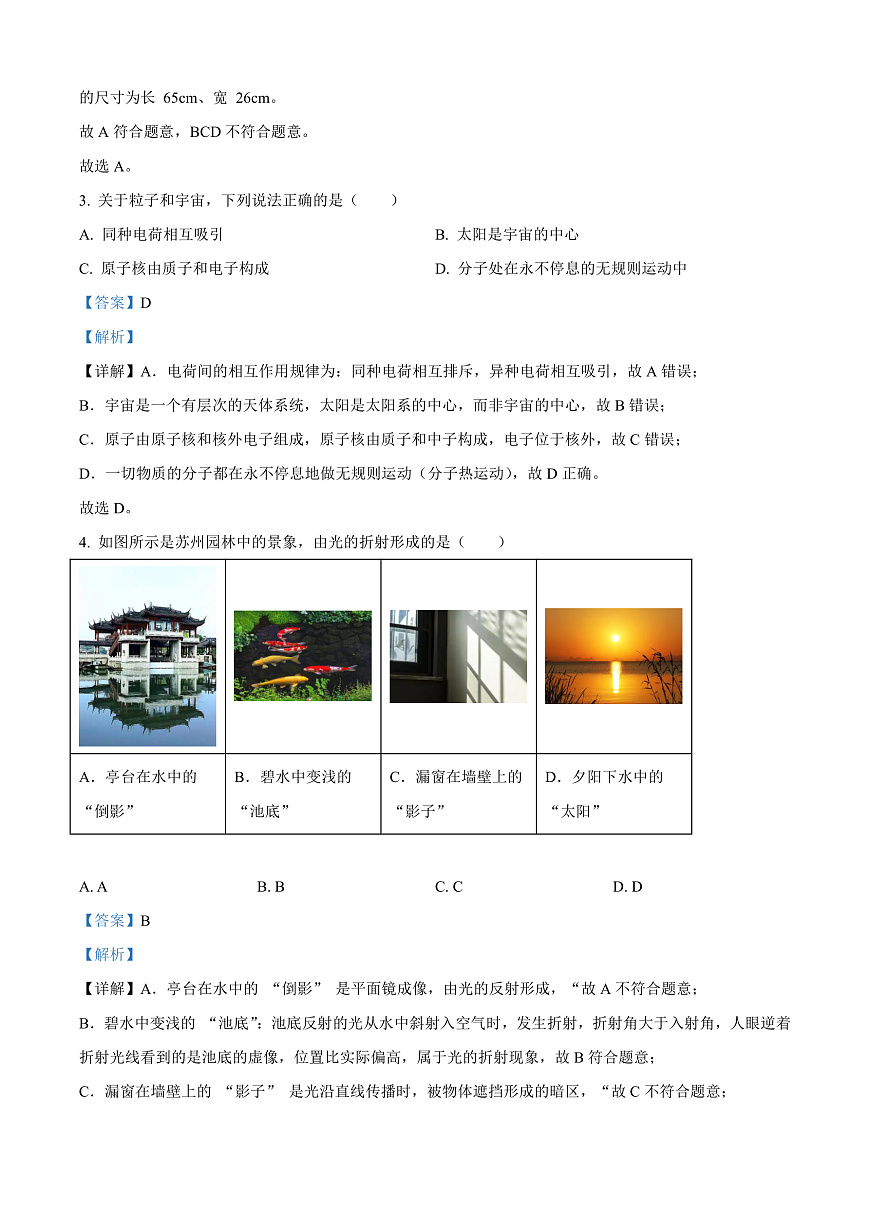

3. 关于粒子和宇宙，下列说法正确的是（ ）
A. 同种电荷相互吸引B. 太阳是宇宙的中心
C. 原子核由质子和电子构成D. 分子处在永不停息的无规则运动中
【答案】D
【解析】
【详解】A．由电荷间的相互作用规律可知，同种电荷相互排斥，故A错误；
B．宇宙是一个有层次的天体结构系统，太阳是太阳系的中心，故B错误；
C．原子是由原子核和核外电子组成的，原子核由质子和中子构成，故C错误；
D．一切物质的分子都在不停地做无规则运动，这种无规则运动叫作分子的热运动，故D正确。
故选D。
4. 如图所示是苏州园林中的景象，由光的折射形成的是（ ）
A. AB. BC. CD. D
【答案】B
【解析】
【详解】A．“倒影”是平面镜成像现象，是光的反射形成的虚像，故A不符合题意；
B．变浅的“池底”，是水池底部反射的光从水中进入人眼形成的虚像，是光的折射现象，故B符合题意；
C．“影子”是光的直线传播形成的，故C不符合题意；
D．水中的“太阳”是太阳在水面的倒影，是平面镜成像现象，是光的反射形成的虚像，故D不符合题意。
故选B。

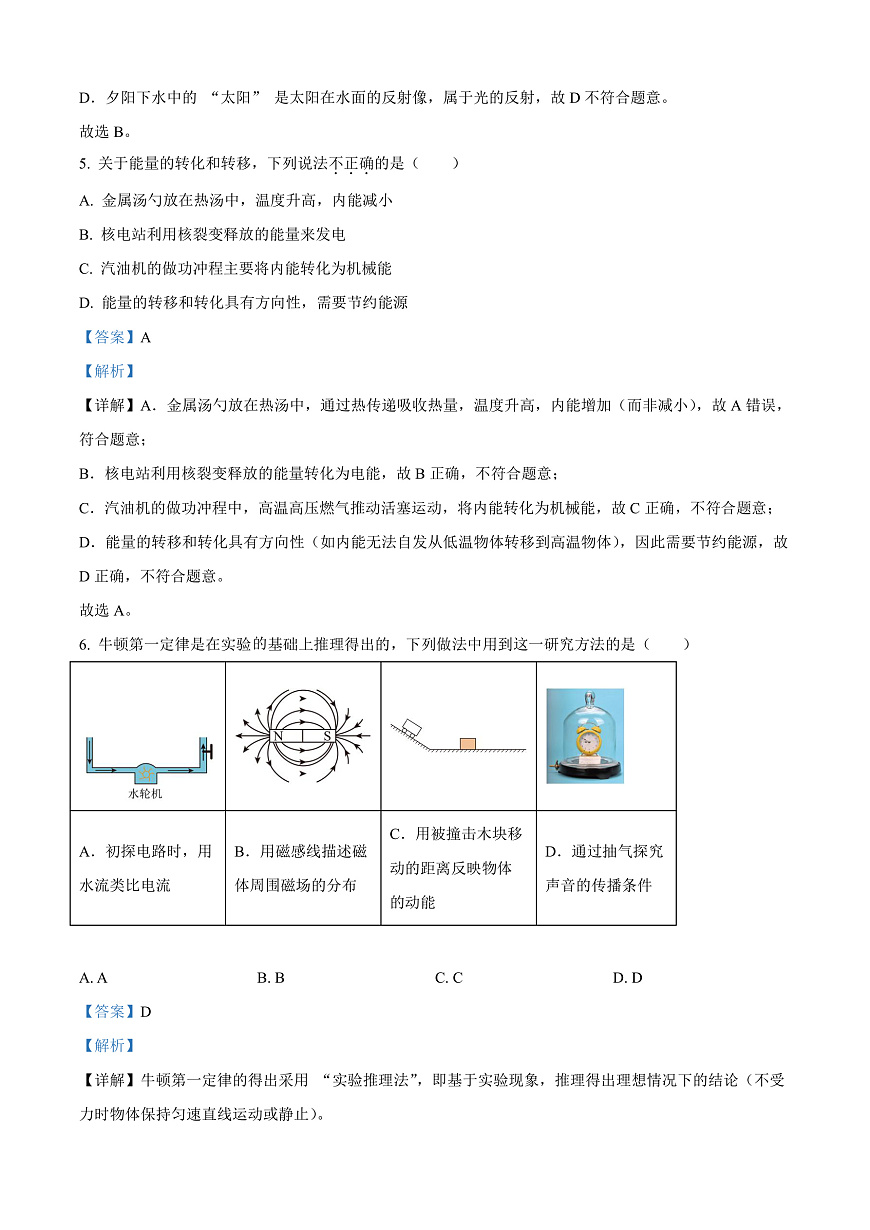

5. 关于能量的转化和转移，下列说法不正确的是（ ）
A. 金属汤勺放在热汤中，温度升高，内能减小
B. 核电站利用核裂变释放的能量来发电
C. 汽油机的做功冲程主要将内能转化为机械能
D. 能量的转移和转化具有方向性，需要节约能源
【答案】A
【解析】
【详解】A．金属汤勺放在热汤中，金属汤勺吸收热量，内能增加，温度升高，故A错误，符合题意；
B．核电站利用核能发电，目前核电站中进行的都是核裂变反应，故B正确，不符合题意；
C．汽油机的做功冲程中高温高压气体推动活塞向下运动，带动曲轴转动，对外做功，将内能转化为机械能，故C正确，不符合题意；
D．能量的转移与转化具有方向性，可利用的能源是有限的，所以要节约能源，故D正确，不符合题意。
故选A。
6. 牛顿第一定律是在实验基础上推理得出的，下列做法中用到这一研究方法的是（ ）
A. AB. BC. CD. D
【答案】D
【解析】
【详解】牛顿第一定律的建立是在科学实验的基础上，通过对实验数据的分析，并进一步通过推理得出的（实际上不受摩擦力的物体根本不存在），所以该实验主要是利用了实验推理法形成了牛顿第一定律。
A．初探电路时，用水流类比电流，采用的是类比法，故A不符合题意；
B．磁感线不是真实存在的，利用磁感线来描述磁场，采用的是模型法，故B不符合题意；
C．探究物体动能大小时，用木块被撞击后移动的距离来反映物体动能的大小，采用转换法，故C不符合题意；
D．将闹钟放在钟罩内，通过抽气来探究声音能否在真空中传播，采用的是实验推理法，故D符合题意。
故选D。
7. 小明要设计自动防盗报警电路。要求：开关S闭合后，灯亮电铃不响；当房门被打开时，细导线MN被扯断，灯亮且电铃响。下列电路符合设计要求的是（ ）
A. B. C. D.
【答案】C
【解析】
【详解】A．S闭合时，铃响，灯被短路，灯不亮，MN被扯断后灯亮铃也响，故A不符合题意；
B．S闭合时，灯和铃并联，此时灯亮铃响，MN扯断后，灯所支路断路，此时铃响灯不亮，故B不符合题意；
C．S闭合时，铃被短路，此时灯亮铃不响，MN扯断后灯和铃串联，灯亮且铃响，故C符合题意；
D．S闭合时，灯和铃并联，此时灯亮且铃响，MN扯断后，铃所在之路断路，此时灯亮铃不响，故D不符合题意。
故选C。
8. 探究凸透镜成像的规律时，把蜡烛、凸透镜和光屏置于光具座上，先固定好点燃的蜡烛和光屏，再移动凸透镜，当凸透镜距离蜡烛为和时，光屏上先后两次都呈现烛焰清晰的像，下列说法正确的是（ ）
A. 第一次的像是缩小的B. 第二次的像比第一次大
C. 蜡烛和光屏间的距离是D. 凸透镜的焦距是
【答案】C
【解析】
【详解】ABC．把蜡烛、凸透镜和光屏置于光具座上，先固定好点燃的蜡烛和光屏，再移动凸透镜，当凸透镜距离蜡烛为和时，光屏上先后两次都呈现烛焰清晰的像，由光路的可逆性可知，第一次物距等于第二次的像距，第一次的像距等于第二次的物距，所以第一次物距是16cm，像距是24cm；第二次物距是24cm，像距是16cm；蜡烛和光屏之间的距离为16cm+24cm=40cm
第一次物距小于像距，成倒立放大的实像，第二次物距大于像距，成倒立缩小的实像，第二次像比第一次小，故C正确，AB错误；
D．在第二次中，成倒立缩小的实像，物距24cm>2f①
像距2f>16cm>f②
由①和②得到12cm>f>8cm
所以凸透镜的焦距不可能是20cm，故D错误。
故选C。
9. 如图所示，“龙骨水车”是我国古代主要的提水设施之一，水车一端浸入水中，另一端固定于岸上，使用时，人踩动长柄摇杆末端的踏板使大轮转动，带动嵌满刮水板的链条匀速运动，槽内板片刮水上行，倾灌于地势较高的田中，下列说法正确的是（ ）
A. 长柄摇杆越长，踩动时越费力
B. 踩得越快，提水做功越多
C. 提水过程中，随板片上行的水重力势能减小
D. 减小水车各部件间的摩擦，提水效率增大
【答案】D
【解析】
【详解】A．长柄摇杆越长，动力臂越长，阻力和阻力臂不变，由杠杆平衡条件可知，动力越小，踩动时越省力，故A错误；
B．踩得越快，单位时间内提水做功越多，即提水做功的功率越大，故B错误；
C．提水过程中，随板片上行的水，其质量不变，高度增大，则重力势能增大，故C错误；
D．减小水车各部件间的摩擦，可以减小额外功，有用功不变，由可知提水效率增大，故D正确。
故选D。
10. 如图所示的电路中，闭合开关S后，当滑片P向右移动时，则（ ）
A. 电流表A示数变小
B. 电压表示数不变
C. 电压表示数与电流表A示数之比变大
D. 电压表示数与电流表A示数之比变小
【答案】D
【解析】
【详解】AB．由图可知，电阻R1和变阻器R2串联，电压表V1测量R1两端的电压，电压表V2测量变阻器两端的电压，闭合开关S后，当滑片P向右移动时，变阻器R2连入电路的电阻变小，由电阻的串联可知电路的总电阻变小，由可知电路中的电流变大，即电流表A的示数变大，由U=IR可知电阻R1两端的电压变大，即电压表示数变大，故AB不符合题意；
C．由可知电压表示数与电流表A示数等于R1的阻值，R1的阻值不变，所以电压表示数与电流表A示数之比不变，故C不符合题意；
D．由可知电压表示数与电流表A示数之比等于R2的阻值，R2的阻值变小，所以电压表示数与电流表A示数之比变小，故D符合题意。
故选D。
11. 如图甲，两个相同的容器中分别装有液体a、b，液体a的质量大于b的质量。用两个电热丝分别对液体a、b加热，电热丝的阻值大于的阻值，工作电压相同，且电热丝产生的热量均被液体吸收，液体a、b温度随时间的变化关系如图乙。下列说法正确的是（ ）
A. a、b为同种物质B. a的比热容小于b的比热容
C. 相同时间内a、b吸收的热量相等D. 的电功率大于的电功率
【答案】B
【解析】
【详解】A．由图像可知，a、b沸点不同，所以a、b不是同种物质，故A错误；
CD．电热丝的阻值大于的阻值，工作电压相同，根据，的电功率小于的电功率，因为是纯电阻电路，根据可知相同时间产生的热量少于产生的热量，电热丝产生的热量均被液体吸收，所以相同时间内a吸收的热量少于b吸收的热量，故CD错误；
B．相同时间内a吸收的热量少于b吸收的热量，由图像可知，沸腾前相同时间内a升高的温度大于b升高的温度，且液体a的质量大于b的质量，根据可知a的比热容小于b的比热容，故B正确。
故选B。
12. 用柱形水槽、柱形塑料杯（含配重）、质量已知的砝码和水，可制作测量物体质量的装置，使用时，在竖直漂浮的塑料杯中放入待测物体，杯子仍竖直漂浮，根据制作好的标尺便可读出待测物体的质量，制作标尺时，通过在杯中放入砝码进行质量标注（杯子竖直漂浮），如图所示，标注的方式有三种：
①在水槽外壁，用水面高度的变化标注；
②在塑料杯内壁，用杯子浸入水中的深度的变化标注；
③在水槽外壁，用杯底所装指针离槽底的高度的变化标注；
若水槽和塑料杯的底面积分别为和，三种标尺上相同距离的刻线间对应的物体质量变化分别为和，则（ ）
A. B.
C. D.
【答案】C
【解析】
【详解】已知水槽底面积，塑料杯底面积，将待测物放入塑料杯中时，杯子仍然竖直漂浮，设标尺变化均为h时，对应的质量分别为和，则有
因为
则有
故C符合题意，ABD不符合题意。
故C正确。
二、填空题（本题共8小题，每空1分，共24分）
13. 苏州评弹是国家级非物质文化遗产，表演中常用到琵琶、三弦等乐器，如图所示．当演奏者拨动琴弦时，弦因_________而发出声音，且拨的力度越大，声音的_________越大；听众能分辨出琵琶和三弦发出的声音，主要是依据声音的_________不同。
【答案】 ①. 振动 ②. 响度 ③. 音色
【解析】
【详解】[1]声音是由物体的振动产生的，一切正在发声的物体都在振动。当演奏者拨动琴弦时，弦会振动，从而发出声音。
[2]响度是指声音的强弱，它与发声体的振幅有关，振幅越大，响度越大。拨的力度越大，琴弦振动的幅度就越大，即振幅越大，所以声音的响度越大。
[3]音色是指声音的特色，不同发声体的材料、结构不同，发出声音的音色不同。琵琶和三弦的材料、结构不同，它们发出声音的音色不同。听众能分辨出琵琶和三弦发出的声音，主要是依据声音的音色不同。
14. 如图所示，用镊子取几块干冰放入瓶中，将气球套在瓶口。干冰因______变为气态，使气球逐渐变大，同时空气中的水蒸气遇冷______，在瓶底形成白霜。（填物态变化名称）
【答案】 ①. 升华 ②. 凝华
【解析】
【详解】[1][2]如图所示，用镊子取几块干冰放入瓶中，将气球套在瓶口。干冰吸热会升华变成气态的二氧化碳，使气球逐渐变大，同时空气中的水蒸气遇冷凝华成小冰晶，在瓶底形成白霜。
15. 以下是《电磁转换》的相关知识结构图，请你补充完整．
①_________ ②_________
【答案】 ①. 磁效应 ②. 发电机
【解析】
【详解】[1]奥斯特发现通电导体周围存在磁场，把这种现象叫做电流的磁效应。
[2]法拉第发现闭合回路中，导体切割磁感线会产生感应电流，把这种现象叫做电磁感应现象，并利用此原理发明了发电机。
16. 如图，2025年4月24日搭载神舟二十号载人飞船的长征二号F遥二十运载火箭，在酒泉卫星发射中心点火发射。火箭受到向上的推力______重力，加速上升；火箭与飞船分离过程中，火箭相对于飞船是______的；火箭外壳返回过程中，由于空气摩擦导致其温度升高，这是通过______的方式改变内能的；飞船进入轨道后，利用______传输信号与地面联系。
【答案】 ①. 大于 ②. 运动 ③. 做功 ④. 电磁波
【解析】
【详解】[1]火箭加速上升，所受合力向上，受到向上的推力大于重力。
[2]火箭与飞船分离过程中，以飞船为参照物，火箭的相对位置改变，是运动的。
[3]做功和热传递可以改变内能。火箭外壳返回过程中，由于空气摩擦导致其温度升高，这是通过做功的方式改变内能的。
[4]电磁波可以在真空中传播，飞船进入轨道后，利用电磁波传输信号与地面联系。
17. 如图甲，在透明密闭塑料盒的上下左右四个面上开了六个相同圆孔，在孔的位置蒙上相同的橡皮膜a、b、c、d、e、f，将它压入水中后，出现如图乙所示的现象。
（1）通过观察橡皮膜______的形变可知，水的内部有向上的压强；
（2）通过观察橡皮膜b、c或f、e的形变可知，______越大，水的压强越大；
（3）想探究同一深度处，各水平方向是否都有压强，接下来的操作是：______。
【答案】（1）d （2）深度
（3）压住塑料盒绕某一竖直轴转动一圈
【解析】
【小问1详解】
底部的橡皮膜d向上凸出，说明水的内部有向上的压强。
【小问2详解】
比较橡皮膜b、c或f、e，位置靠下的橡皮膜的形变程度较大，说明深度越大，水的压强越大。
【小问3详解】
想探究同一深度处，各水平方向是否都有压强，接下来的操作是压住塑料盒绕某一竖直轴转动一圈，改变橡皮膜朝向，观察橡皮膜的形变程度变化。
18. 如图是一款电水壶的电路简图，均为加热电阻，通过旋转旋钮开关可实现加热与保温功能的切换。保温功率为88W，阻值为，加热时应将开关旋至_________（1/2）位置，加热功率为_________W，阻值为_________
【答案】 ①. 2 ②. 1100 ③. 506
【解析】
【详解】[1]根据可知，在电源电压U一定时，电阻R越小，电功率P越大。由图可知，当开关旋至1位置时，R1​与R2​串联，此时电路中的总电阻R总​=R1​+R2​。当开关旋至2位置时，只有R1​接入电路，此时电路中的总电阻R总′​=R1​。因为R1​+R2​>R1​，所以开关旋至2位置时，电路中的电阻最小，电功率最大，电水壶处于加热状态。
[2]根据可得加热功率
[3]当开关旋至1位置时，R1​与R2​串联，此时电水壶处于保温状态，保温功率P保温​=88W。此时电路中的总电阻
R2​的阻值R2​=R串​−R1​=550Ω−44Ω=506Ω
19. 如图是控制车辆进出的电动闸门设计图，抬杆质量分布均匀，长度为，重为，在最右端B点处悬挂一重为的铁柱，B点到支点O的距离为。开关S闭合后，调节滑动变阻器使抬杆处于水平静止状态。（忽略支点O处的摩擦）
（1）电磁铁上端为______极；
（2）此时电磁铁对铁柱的吸引力为______N；
（3）要使抬杆A端从图示位置向上抬起，滑动变阻器的滑片P应向______端移动。
【答案】（1）S （2）5
（3）上
【解析】
【小问1详解】
电流从电磁铁下端流入，根据安培定则，电磁铁上端为S极，下端为N极。
【小问2详解】
抬杆重心到支点O的距离为
根据杠杆平衡条件则有
代入数据则有
解得电磁铁对铁柱的吸引力。
【小问3详解】
使抬杆A端从图示位置向上抬起，应增大电磁铁的磁性，则应增大电路中电流，根据，应减小电路总电阻，减小变阻器连入电路的电阻，所以滑动变阻器的滑片P应向上端移动。
20. 阅读材料，回答问题。
“雪龙”探极
“雪龙2号”是我国自主建造的极地考察破冰船，具有船首、船尾双向破冰技术，填补了中国在极地科考重大装备领域的空白。船首的下部前沿部分叫破冰艏柱，用特殊的高强钢打造，遇到厚度1.5米左右的冰层时，“雪龙2号”因其船首特有的形状，易于以一定的航速冲上冰面，在船首重压下破冰艏柱犹如一把利刃切开厚重的冰层，实现船首破冰，在厚冰海域，通过控制船尾下方吊舱式全回转螺旋桨（水平面内可360度自由转动），使船尾转向，船尾从上方重压冰层，同时螺旋桨削冰，冰层塌陷，实现船尾破冰。
（1）下列物理属性中，_________不是制作破冰艏柱的材料必须具有的属性；
A. 耐低温B. 硬度大C. 韧性好（不易断裂）D. 密度小
（2）雪龙2号的船首应设计成如图______所示的形状，船首破冰时，艏柱犹如利刃切开冰层，是由于船首重压增大了艏柱对冰面的______；
（3）向南行驶的“雪龙2号”遇到厚冰阻挡，欲采用船尾破冰，调整螺旋桨，让螺旋桨推动的水流向______（东/南/西/北）运动，可使船尾向东转向。
【答案】（1）D （2） ①. 乙 ②. 压强
（3）西
【解析】
【小问1详解】
由题文“船首的下部前沿部分叫破冰艏柱，用特殊的高强钢打造。”可知制作破冰艏柱的材料必须具有的属性是耐低温、硬度大、韧性好、密度大，故选D。
【小问2详解】
[1][2]“雪龙2号”因其船首特有的形状，易于以一定的航速冲上冰面，在船首重压下破冰艏柱犹如一把利刃切开厚重的冰层，实现船首破冰，所以为了便于船首冲上冰面，船首下方应具有一定的坡度，应设计成如图乙所示的形状；船首破冰时，艏柱犹如利刃切开冰层，是由于船首重压增大了艏柱对冰面的压力从而增大压强。
【小问3详解】
力的作用是相互的，螺旋桨推动水流向西运动时，水流会对船尾有一个向东的反作用力，使得船尾向东转向。
三、解答题（本题共10小题，共52分．解答22、23、24题时应有解题过程）
21. 按要求作图。
（1）图甲中，光线斜射到镜面上，画出其反射光线；
（2）图乙中，小球在空中运动，画出它在图示位置受到的重力G；
（3）图丙中，地上人用滑轮组提升重物，画出最省力的绳子绕法；
（4）图丁中，根据安全用电规范，在两个虚线框内分别画出开关和灯泡的电路元件符号。
【答案】（1） （2）
（3） （4）
【解析】
【小问1详解】
先过入射点O作出垂直于镜面的法线，再根据反射角等于入射角作出反射光线，作图如下：
【小问2详解】
重力的方向竖直向下，作用在重心处，作图如下：
【小问3详解】
以定滑轮挂钩为起点由内向外绕绳，可以使得在绳子自由端拉力朝下的前提下有效绳子段数最多，作图如下：
【小问4详解】
根据安全用电规范，开关要与灯泡串联，且开关要接在火线上，作图如下：
22. 叉车常用于货物的转运，如图所示。叉车在内将质量为的货箱匀速竖直提升，取，求此过程中：
（1）货箱的速度；
（2）叉车对货箱所做的功；
（3）叉车对货箱所做功的功率。
【答案】（1）0.3m/s
（2）
（3）900W
【解析】
【小问1详解】
货箱的速度
【小问2详解】
叉车对货箱所做的功
【小问3详解】
叉车对货箱所做功功率
23. 用煤气炉将的水从加热到，消耗煤气。已知煤气的热值为，水的比热容为。求：
（1）水吸收的热量；
（2）煤气完全燃烧放出的热量；
（3）煤气炉加热的效率。
【答案】（1）；
（2）；
（3）40%
【解析】
【小问1详解】
水吸收的热量
【小问2详解】
煤气完全燃烧放出的热量
【小问3详解】
煤气炉加热的效率
24. 如图所示电路中，灯泡L的规格为“”，闭合开关S，灯泡正常发光，电流表示数为。求：
（1）通过灯泡L的电流；
（2）电阻R的电功率；
（3）通电，电路消耗的电能。
【答案】（1）0.5A
（2）6W （3）1080J
【解析】
【小问1详解】
闭合开关S，灯泡和电阻R并联，电流表测干路电流。此时灯泡正常发光，则通过灯泡L的电流
【小问2详解】
根据并联电流规律，电阻R的电流
则电阻R的电功率
【小问3详解】
通电，电路消耗的电能
25. 小华利用实验室的自来水，探究水在沸腾前后温度变化的特点，实验装置如图甲。
（1）图甲中温度计的示数为______℃；
（2）水温升高到开始计时，6分钟后水沸腾，图乙是根据实验数据绘制的温度随时间变化的图像，由图像可知：水在沸腾前，温度升高；沸腾时，温度______；
（3）小华还想探究沸腾的水能否将试管中的水加热至沸腾，她取了同样的自来水倒入试管，利用图丙所示的装置进行实验，水温升高到开始计时，得到温度和时间的数据如下表．请你根据数据分析：试管中水的最终温度______（高于/等于/低于）沸点，试管中的水______沸腾。
【答案】（1）88 （2）不变
（3） ①. 低于 ②. 不会
【解析】
【小问1详解】
图甲中温度计的分度值为1℃，示数为88℃。
【小问2详解】
由图像可知：水在沸腾前，持续吸热，温度升高；沸腾时，持续吸热，温度保持99℃不变。
【小问3详解】
[1][2]沸腾的条件是持续吸热，且温度达到沸点。由图像可知，水沸腾时，持续吸热，温度保持99℃不变，则水的沸点是99℃。由表可知，试管中水的最终温度为98℃，低于水的沸点，所以不能沸腾。
26. 探究影响滑动摩擦力大小的因素时，小明根据生活经验提出如下猜想：①与接触面粗糙程度有关；②与压力大小有关。
（1）为验证猜想，他利用木块、弹簧测力计、木板、毛巾、重物等器材进行实验，实验前，应将弹簧测力计______放置后进行校零；
（2）实验时，用弹簧测力计沿水平方向拉着木块在水平木板上做______运动，弹簧测力计示数如图甲，此时木块受到的滑动摩擦力大小为______N；
（3）比较______两次实验，是为了探究滑动摩擦力大小与接触面粗糙程度的关系。
【答案】（1）水平 （2） ①. 匀速直线 ②. 2.2
（3）乙、丙
【解析】
【小问1详解】
实验中要用弹簧测力计拉着木块在水平木板上做匀速直线运动，所以实验前，应将弹簧测力计水平放置后进行校零。
【小问2详解】
[1][2]实验中要用弹簧测力计拉着木块在水平木板上做匀速直线运动，木块处于平衡状态，根据二力平衡，测力计示数等于滑动摩擦力大小，如图甲，弹簧测力计分度值为0.2N，示数为2.2N，则此时木块受到的滑动摩擦力大小为2.2N。
【小问3详解】
比较乙丙两次实验，只有接触面粗糙程度不同，根据控制变量法，是为了探究滑动摩擦力大小与接触面粗糙程度的关系。
27. 小明用电压为的电源、定值电阻、电压表、电流表、最大阻值为的滑动变阻器、开关等器材，探究导体中的电流与导体两端电压的关系。
（1）根据图甲所示电路图，将图乙的实物图连接完整；
（2）电路连接正确，规范操作后，闭合开关，小明发现电流表无示数，电压表示数为，电路中仅有一处故障，则故障可能是______；
（3）排除故障后继续实验，小明的实验数据如下表：
老师指出表中有一组数据是无法从实验中测得的，请你判断这组数据的实验序号是______；
（4）通过实验得出初步结论：______时，导体中的电流与导体两端的电压成正比。
【答案】（1） （2）定值电阻断路
（3）1 （4）电阻一定
【解析】
【小问1详解】
由图甲可知，电压表应与定值电阻并联，作图如下：
【小问2详解】
闭合开关，小明发现电流表无示数，说明发生断路，电压表示数为，则电压表两端与电源相通，电路中仅有一处故障，则故障可能是定值电阻断路。
【小问3详解】
第1组数据中，电流为0.15A，电压表示数为1.5V，滑动变阻器阻值为
而滑动变阻器最大阻值为，所以第1组数据是无法从实验中测得的。
【小问4详解】
由表可知，电压与电流的比值为
电压与电流的比值为定值，可得：电阻一定时，导体中的电流与导体两端的电压成正比。
28. 小明和小华利用茶色玻璃板、刻度尺、白纸、两个相同的电子蜡烛等器材，探究平面镜成像的特点。
（1）如图甲，将白纸平铺在水平桌面上，再将玻璃板______放置在纸上；
（2）在玻璃板前放上电子蜡烛A，闭合开关使其发光，再将电子蜡烛B放到玻璃板后，调整B的位置使其与A的像______，在纸上分别记录A、B的位置；
（3）多次改变A的位置，重复上述实验。在探究像到镜面距离与物到镜面距离的关系时，下列测量方法中，正确的是______；
（4）完成探究后，小明和小华利用左右两侧面开孔的正方体纸盒、茶色玻璃板和发光小灯制作了一个“魔盒”，如图乙所示，两人都可以通过孔看到对方，但只有小明能看到魔盒中发光小灯在他正前方成的像，则纸盒中玻璃板可沿______方向放置，且发光小灯应贴在纸盒内______处。（注意两空对应关系，同时答对得分，写出一种做法即可）
【答案】（1）竖直 （2）重合
（3）方法2 （4） ①. ②. N
【解析】
【小问1详解】
为使得像成在桌面上，将白纸平铺在水平桌面上后，应再将玻璃板竖直放置在纸上。
【小问2详解】
为了探究物像的大小和位置关系，在玻璃板前放上电子蜡烛A，闭合开关使其发光，再将电子蜡烛B放到玻璃板后，调整B的位置使其与A的像重合，在纸上分别记录A、B的位置。
【小问3详解】
为使得成像更清晰，应选择玻璃板靠近蜡烛A的一面作为反射面，同时选择蜡烛A和蜡烛B上关于镜面对称的点作为A、B的位置，所以在探究像到镜面距离与物到镜面距离的关系时，测量方法中正确的是方法2。
【小问4详解】
[1][2]平面镜成像是由于光的反射成像，且像与物关于平面镜对称，要使只有小明能看到魔盒中发光小灯在他正前方成的像，则当纸盒中玻璃板沿方向放置时，发光小灯应贴在纸盒内N处；当纸盒中玻璃板沿方向放置时，发光小灯应贴在纸盒内M处。
29. 某科技小组要设计冬季植物大棚控温系统。
【任务与要求】当环境温度，加热设备开启工作；温度，停止工作，大棚内的温度维持在一定范围。
【设计与实施】①器材有：电压为的电源、定值电阻、可控加热设备、热敏电阻（阻值随温度变化的关系如图甲）等；②设计的电路如图乙，加热设备是否工作由其两端的电压来控制，当时，加热设备开启工作，当时，加热设备不工作。（不考虑加热设备对电路的影响）
【分析与思考】
（1）电路中的______是热敏电阻；
（2）定值电阻的阻值为______；
（3）______V；
（4）长时间使用后，电源电压降低，系统控制的最高温度将______。
【答案】（1）
（2）80 （3）3
（4）降低
【解析】
【小问1详解】
由图甲可知，热敏电阻阻值随温度升高而减小。图乙中，与串联。若是热敏电阻，温度升高时，阻值变小，根据串联分压原理，电压减小，则电压变大，即加热设备两端的电压变大，不符合题意，所以不是热敏电阻；若是热敏电阻，温度升高时，阻值变小，根据串联分压原理，电压减小，则加热设备两端的电压减小，符合题意。所以是热敏电阻。
【小问2详解】
开启工作时，加热设备两端的电压，即电压为4V，温度为，对应热敏电阻，根据串联分压原理则有
解得定值电阻。
【小问3详解】
停止工作时，温度为，对应热敏电阻，根据串联分压原理则有
解得。
【小问4详解】
停止加热时，温度最高，根据串联分压原理则有
则有
长时间使用后，电源电压降低，则对应阻值变大，因为热敏电阻阻值随温度升高而减小，所以系统控制的最高温度降低。
30. 某实践小组用正中间开孔的直尺、带挂钩的重物A、水和两个可读取液体体积的相同容器等，制作了可测算液体密度的装置。使用前，需将两容器挂在直尺两端固定的挂钩上，如图甲，调节两端平衡螺母使直尺水平平衡，再将重物A挂在开孔处的“”刻度线处，某次使用时，小明向左侧容器中倒入体积的水，再向右侧容器中倒入相同体积的待测液体，通过向右移动重物A，使直尺再次水平平衡（左侧容器内的液体质量等于右侧容器内的液体质量与重物A所示质量之和），如图乙，他根据相关数据，算出了该液体的密度。
（1）图甲中要使直尺水平平衡，应将平衡螺母向______调节；
（2）小明测出的待测液体密度为______；
（3）依照他的做法，不同的待测液体密度与重物A所示质量m满足一定的函数关系，图丙中图线______符合此关系；
（4）对小明的某些做法进行调整，可使该装置的测量范围变为，且通过将重物A从“”移动到“”的过程来实现，请具体描述如何调整：______。（写出一种方法即可）
【答案】（1）右 （2）0.7
（3）b （4）改成右侧容器装水，左侧容器装待测液体，且体积均为
【解析】
【小问1详解】
图甲中直尺左端下沉，说明左端重，要使直尺水平平衡，应将平衡螺母向右调节。
【小问2详解】
由图乙可知，重物A对应刻度为9g，左侧容器内的液体质量等于右侧容器内的液体质量与重物A所示质量之和，根据则有
解得小明测出的待测液体密度。
【小问3详解】
左侧容器内的液体质量等于右侧容器内的液体质量与重物A所示质量之和，根据则有
可得
液体体积和水的密度一定，所以待测液体密度与重物A所示质量m成一次函数关系，且重物A所示质量m越大，对应待测液体密度越小，所以图丙中图线b符合此关系。
【小问4详解】
改成右侧容器装水，左侧容器装待测液体，由于左侧容器内的液体质量等于右侧容器内的液体质量与重物A所示质量之和，根据则有
可得
由上式可知，重物A所示质量m越大，对应待测液体密度越大。要使该装置的测量范围变为，液体密度为时，重物A所示质量为10g，代入上式，解得。所以调整措施为：改成右侧容器装水，左侧容器装待测液体，且体积均为。A．亭台在水中的“倒影”
B．碧水中变浅的“池底”
C．漏窗在墙壁上的“影子”
D．夕阳下水中的“太阳”
A．初探电路时，用水流类比电流
B．用磁感线描述磁体周围磁场的分布
C．用被撞击木块移动的距离反映物体的动能
D．通过抽气探究声音的传播条件
时间/
0
1
2
3
4
5
6
7
温度/℃
85
89
92
95
97
98
98
98
实验序号
1
2
3
4
5
电压/V
1.5
2.5
3.5
4.5
5.5
电流/A
0.15
0.25
0.35
0.45
0.54
