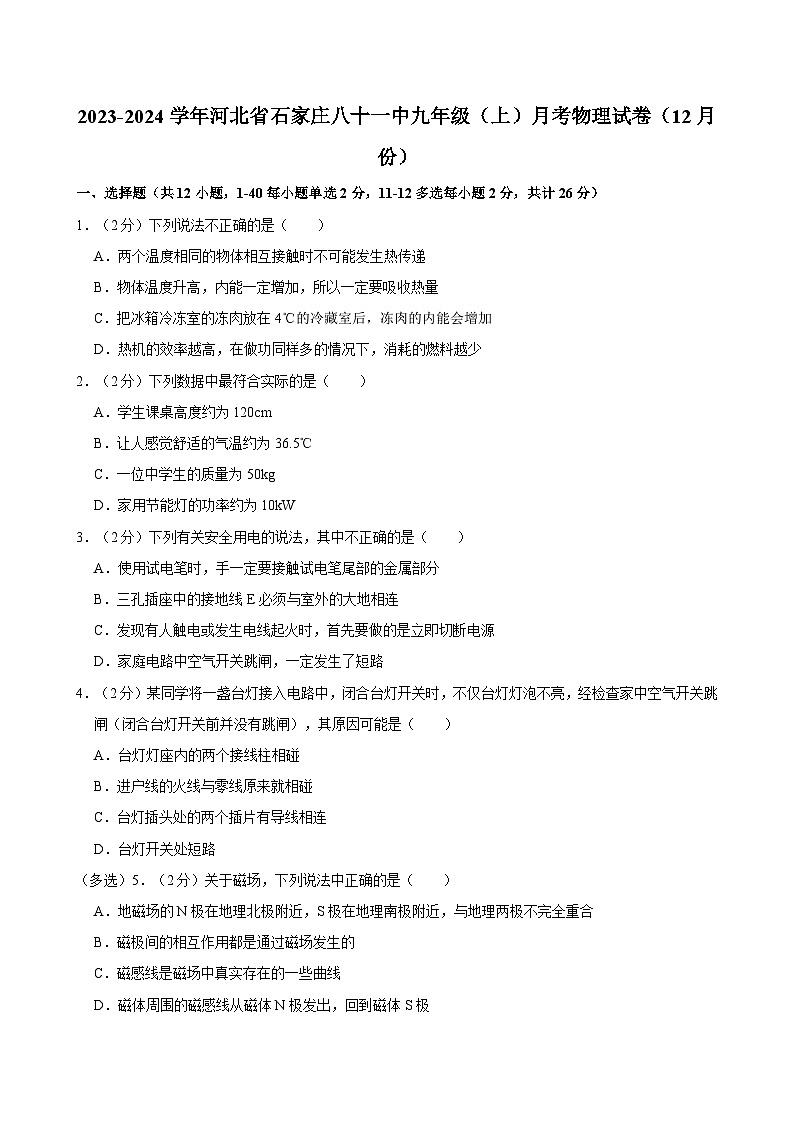

河北省石家庄八十一中2023-2024学年九年级上学期月考物理试卷（12月份）

这是一份河北省石家庄八十一中2023-2024学年九年级上学期月考物理试卷（12月份），共23页。试卷主要包含了选择题，填空题，实验题，计算题等内容，欢迎下载使用。
1．（2分）下列说法不正确的是（ ）
A．两个温度相同的物体相互接触时不可能发生热传递
B．物体温度升高，内能一定增加，所以一定要吸收热量
C．把冰箱冷冻室的冻肉放在4℃的冷藏室后，冻肉的内能会增加
D．热机的效率越高，在做功同样多的情况下，消耗的燃料越少
2．（2分）下列数据中最符合实际的是（ ）
A．学生课桌高度约为120cm
B．让人感觉舒适的气温约为36.5℃
C．一位中学生的质量为50kg
D．家用节能灯的功率约为10kW
3．（2分）下列有关安全用电的说法，其中不正确的是（ ）
A．使用试电笔时，手一定要接触试电笔尾部的金属部分
B．三孔插座中的接地线E必须与室外的大地相连
C．发现有人触电或发生电线起火时，首先要做的是立即切断电源
D．家庭电路中空气开关跳闸，一定发生了短路
4．（2分）某同学将一盏台灯接入电路中，闭合台灯开关时，不仅台灯灯泡不亮，经检查家中空气开关跳闸（闭合台灯开关前并没有跳闸），其原因可能是（ ）
A．台灯灯座内的两个接线柱相碰
B．进户线的火线与零线原来就相碰
C．台灯插头处的两个插片有导线相连
D．台灯开关处短路
（多选）5．（2分）关于磁场，下列说法中正确的是（ ）
A．地磁场的N极在地理北极附近，S极在地理南极附近，与地理两极不完全重合
B．磁极间的相互作用都是通过磁场发生的
C．磁感线是磁场中真实存在的一些曲线
D．磁体周围的磁感线从磁体N极发出，回到磁体S极
6．（2分）如图所示是电磁现象的四幅实验装置图，下列分析中正确的是（ ）
A．图甲装置中通电螺线管的A端为N极
B．图乙装置研究的是磁场对电流的作用
C．图丙装置的应用是发电机
D．图丁装置的原理和动圈式话筒相同
7．（2分）下列关于能源、材料和信息的说法正确的是（ ）
A．汽车的“倒车雷达”和“军事雷达”都是利用了电磁波
B．汽油是一次能源
C．电磁波能在真空中传播
D．固定电话、移动电话都是利用电磁波传递信息
8．（2分）如图为某同学实验时所用电路，电路中电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R0为10Ω。电源电压为6V且保持不变，实验操作正确并保证电路各器材安全，则在闭合开关后移动滑片P的过程中（ ）
A．电流表的最大示数是0.6A
B．电压表的最小示数是3V
C．滑动变阻器的最小功率是0.5W
D．电阻R0的最大功率是0.6W
9．（2分）如图所示电路，电源电压保持不变，闭合开关S，则在移动过程中（ ）
A．电压表V的示数变小，电流表A1的示数变大
B．电压表V的示数不变，电流表A2的示数变小
C．电压表V的示数变大，电流表A1的示数变小
D．电压表V的示数与电流表A1的示数的乘积变小
10．（2分）如图甲，电源电压保持不变，闭合开关S，电流表示数I与电压表示数U的关系图像如图乙所示，以下分析错误的是（ ）
A．电源电压是3V
B．R1的电阻值是10Ω
C．R2的变化范围是0～20Ω
D．当滑片P移到中点时，电阻R1在10s内产生的热量是4J
（多选）11．（3分）如图所示，电源电压保持不变，闭合开关S，下列说法中正确的是（ ）
A．通过滑动变阻器的电流变小，其两端的电压不变
B．通过小灯泡的电流及其两端的电压都保持不变
C．电流表的示数变大，电压表的示数变小
D．电流表和电压表的示数都变小
（多选）12．（3分）如图甲所示，电源电压保持不变，闭合开关S，两电压表示数随电流变化的图象如图乙所示，下列叙述正确的是（ ）
A．图乙中ab是表示电压表V1的示数随电流变化的图象
B．R2的阻值为4Ω
C．滑片从n点滑到m点的过程中，电源消耗的最大功率是10W
D．滑片在n点时，5s内电阻R消耗的电能是5J
二、填空题（共4小题，每空1分，共计10分）
13．（3分）越来越多的人使用手机进行视频通话，手机之间是依靠 来传递信息的。由于智能手机的待机时间很短，因此需要经常充电，当给电池充电时是将电能转化成 能。核电站利用核能发电，核心设备是核反应堆，核反应堆内发生的是可控核 变。
14．（3分）小刚将“220V，100W”的灯泡接在家庭电路中，闭合开关（如图甲所示），发现发光的灯丝晃动了，这是由于 。该灯正常工作1h能使图乙中的电能表的指示灯闪烁 次。如该灯泡接在110V的电路中，它的实际功率是 W。（不考虑灯丝电阻的变化）
15．（2分）如图是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑片连在滑杆的右端，就可以知道油箱内油面的高度。当油面上升时，电流表的示数 ，定值电阻R0两端的电压 。（均选填“变大”、“变小”或“不变”）
16．（2分）如图所示电路，电源电压保持不变，R为定值电阻。闭合开关S，发现电流表示数从0.1A变为0.2A，电压表示数改变了2V．由此可判断在这一过程中滑动变阻器连入电路的阻值 （选填“变大”或“变小”），定值电阻R的电功率变化了 W。
三、实验题（共2小题，每空1分，共计13分）
17．（7分）物理小组用如图﹣1所示电路测量未知电阻Rx的阻值。
（1）请你用笔画线代替导线将图﹣1的实物电路连接完整（要求滑片右移时，电压表示数变小）。
（2）实验中滑动变阻器的作用除保护电路外，还有 的作用。
（3）闭合开关后，移动滑动变阻器的滑片，发现电压表始终无示数、电流表有示数且发生变化，则出现这种情况的原因可能是电阻Rx 。
（4）排除故障后，调节滑片至某一位置时，电流表的示数如图﹣2所示 A。此时电压表的示数为2.7V。那么本次测得Rx的阻值为 Ω。
（5）物理小组认为仅用电压表和一个阻值已知的定值电阻R0也能测出未知电阻Rx的阻值。并设计了如图﹣3所示实验电路（电源电压未知）。请将步骤补充完整：
①闭合开关S，读出电压表的示数U1。
②断开开关S，将电压表接在 （选填“A”或“B”）处的导线取下，改接到C处，再闭合开关S2。
③未知电阻Rx＝ （用已知量和测量量表示）。
18．（6分）在测量小灯泡电功率的实验中（小灯泡的额定电压为2.5V）。
（1）实验电路如图甲所示，闭合开关，发现电压表示数为2V，应将滑片向 （填“A”或“B”）端移动，直至电压表的示数为2.5V，此时电流表的示数如图乙所示 W。
（2）根据所测数据，画出小灯泡的电流与电压的关系图象（如图丙），若把这样相同的两只灯泡串联接在4V的电源上 W。
（3）同组的同学又设计了如图丁所示电路（电源电压未知且不变），测量另一只标有额定电流为0.3A的小灯泡的额定功率，请完成下列步骤（已知：R0和Rp为滑动变阻器，R0的最大电阻为20Ω）。
①只闭合开关S1，将 （填“R0”或“Rp”）的滑片调节到最左端，调节另一个滑动变阻器滑片，使电流表示数为0.3A。
②只闭合开关S2，保持R0滑片位置不变，调节滑动变阻器Rp的滑片，使电流表示数为 A。
③保持Rp滑片位置不动，接着将R0的滑片P调至最左端，电流表的示数为0.45A，再将R0的滑片P调至最右端，观察到电流表的示数为0.15A。
④该小灯泡额定功率P额＝ W。
四、计算题（共2小题，21题6分，22题5分，共计11分）
19．（6分）现用一台柴油发电机给灾区一临时安置区供电，如图所示，发电机到安置区的距离是400m输电导线单位长度的电阻为2.5×10﹣4Ω/m，安置区用电器的总功率为44kW，当这些用电器都正常工作时（安置区当地电压为我国家庭电路中电压）：
（1）输电线路中的电流是多少？
（2）线路损失功率是多大？
（3）该柴油发电机工作过程每小时消耗柴油18kg，柴油完全燃烧产生的内能转化为发电机输出电能的效率是多少？（柴油的热值是2.6×107J/kg）
20．（5分）如图所示，小灯泡L规格为“5V 1W”，R0＝50Ω，电源电压不变，电流表的量程为“0～0.6A”、“0～3A”，小灯泡L正常发光。
（1）求R0的功率和电源电压；
（2）拆除小灯泡L，从规格分别为“10Ω 1A”、“100Ω 0.5A”的滑动变阻器中选择其中之一，以及若干导线连入电路。选择哪种规格的变阻器电路消耗的功率最大？最大功率是多少？
2023-2024学年河北省石家庄八十一中九年级（上）月考物理试卷（12月份）
参考答案与试题解析
一、选择题（共12小题，1-40每小题单选2分，11-12多选每小题2分，共计26分）
1．（2分）下列说法不正确的是（ ）
A．两个温度相同的物体相互接触时不可能发生热传递
B．物体温度升高，内能一定增加，所以一定要吸收热量
C．把冰箱冷冻室的冻肉放在4℃的冷藏室后，冻肉的内能会增加
D．热机的效率越高，在做功同样多的情况下，消耗的燃料越少
【答案】B
【解答】解：A、两个温度相同的物体相互接触时，两个物体之间不会发生热传递；
B、物体温度升高，可能是从外界吸收热量，故B错误；
C、把冰箱冷冻室的冻肉放在4℃的冷藏室后，内能增大；
D、热机效率越高，即在做功相同的情况下，或消耗相同的燃料时，故D正确。
故选：B。
2．（2分）下列数据中最符合实际的是（ ）
A．学生课桌高度约为120cm
B．让人感觉舒适的气温约为36.5℃
C．一位中学生的质量为50kg
D．家用节能灯的功率约为10kW
【答案】C
【解答】解：A、学生课桌高度约为80cm；
B、让人感觉舒适的气温约为23℃；
C、一位中学生的质量约为50kg；
D、家用节能灯的功率约为5W～20W。
故选：C。
3．（2分）下列有关安全用电的说法，其中不正确的是（ ）
A．使用试电笔时，手一定要接触试电笔尾部的金属部分
B．三孔插座中的接地线E必须与室外的大地相连
C．发现有人触电或发生电线起火时，首先要做的是立即切断电源
D．家庭电路中空气开关跳闸，一定发生了短路
【答案】D
【解答】解：
A、使用试电笔时，不能接触笔尖；
B、三孔插座中相应的导线没有与室外的大地相连，这时容易造成触电事故；
C、发现有人触电或电器着火后要先断开电源再施救；
D、家庭电路中空气开关跳闸可能是发生了短路，故D不正确。
故选：D。
4．（2分）某同学将一盏台灯接入电路中，闭合台灯开关时，不仅台灯灯泡不亮，经检查家中空气开关跳闸（闭合台灯开关前并没有跳闸），其原因可能是（ ）
A．台灯灯座内的两个接线柱相碰
B．进户线的火线与零线原来就相碰
C．台灯插头处的两个插片有导线相连
D．台灯开关处短路
【答案】A
【解答】解：A、台灯灯座内的两个接线柱相碰，空气开关跳闸；
B、进户线的火线与零线原来就相碰，故B不符合题意；
C、台灯插头处的两个插片有导线相连，故C不符合题意；
D、台灯开关处短路，故D不符合题意。
故选：A。
（多选）5．（2分）关于磁场，下列说法中正确的是（ ）
A．地磁场的N极在地理北极附近，S极在地理南极附近，与地理两极不完全重合
B．磁极间的相互作用都是通过磁场发生的
C．磁感线是磁场中真实存在的一些曲线
D．磁体周围的磁感线从磁体N极发出，回到磁体S极
【答案】BD
【解答】解：A.地磁场的N极在地理南极附近，S极在地理北极附近，故A错误；
B.磁极间的相互作用是通过磁场而发生的，故B正确；
C.磁感线是科学家为了研究起来形象、直观，所以不是真实存在的；
D.磁体外部的磁感线是从N极出发，回到S极的，回到磁体N极的。
故选：BD。
6．（2分）如图所示是电磁现象的四幅实验装置图，下列分析中正确的是（ ）
A．图甲装置中通电螺线管的A端为N极
B．图乙装置研究的是磁场对电流的作用
C．图丙装置的应用是发电机
D．图丁装置的原理和动圈式话筒相同
【答案】D
【解答】解：
A、图甲装置中、右侧流出，用右手握住螺线管，则大拇指所指的那端就是螺线管的N极，故A错误；
B、该实验是奥斯特实验，故B错误；
C、该实验研究的是通电导体在磁场中受力而运动，故C错误；
D、该装置中没有电源，电路中会产生感应电流，动圈式话筒也是利用此原理工作的；
故选：D。
7．（2分）下列关于能源、材料和信息的说法正确的是（ ）
A．汽车的“倒车雷达”和“军事雷达”都是利用了电磁波
B．汽油是一次能源
C．电磁波能在真空中传播
D．固定电话、移动电话都是利用电磁波传递信息
【答案】C
【解答】解：A、汽车的“倒车雷达”是利用了超声波来传递信息，故A错误；
B、汽油不能从自然界中直接得到，故B错误；
C、电磁波能在真空中传播；
D、固定电话是利用导线来传递变化的电流，故D错误。
故选：C。
8．（2分）如图为某同学实验时所用电路，电路中电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R0为10Ω。电源电压为6V且保持不变，实验操作正确并保证电路各器材安全，则在闭合开关后移动滑片P的过程中（ ）
A．电流表的最大示数是0.6A
B．电压表的最小示数是3V
C．滑动变阻器的最小功率是0.5W
D．电阻R0的最大功率是0.6W
【答案】C
【解答】解：由电路图可知，定值电阻与滑动变阻器串联，电流表测电路电流；
A、电源的电压大于电压表的最大示数，
根据串联电路的分压特点可知当电压表的示数最大时为3V，电路中的电流最大，
根据欧姆定律可得，电流表的最大示数：
Imax＝＝＝0.3A；
BCD、当滑动变阻器全部接入电路中总＝R+R2＝50Ω+10Ω＝60Ω，
则电路中的电流：
Imin＝＝＝0.6A，
电压表最小示数为：
URmin＝IminR0＝0.4A×10Ω＝1V，故B错误。
当滑动变阻器接入电路，电路中的电流为I，
滑动变阻器消耗的电功率：
PR＝（U﹣R0I）I＝UI﹣R3I2＝6V×I﹣10Ω×I2，
功率是关于电流的二次函数，功率有最大值，
由上分析可知：电流的变化范围是：0.1A～5.3A，
所以最小值为Pmin＝6V×I﹣10Ω×I8＝6V×0.8A﹣10Ω×（0.1A）5＝0.5W．故C正确；
电阻R8的最大功率为P0max＝I2R6＝（0.3A）5×10Ω＝0.9W．故D不正确。
故选：C。
9．（2分）如图所示电路，电源电压保持不变，闭合开关S，则在移动过程中（ ）
A．电压表V的示数变小，电流表A1的示数变大
B．电压表V的示数不变，电流表A2的示数变小
C．电压表V的示数变大，电流表A1的示数变小
D．电压表V的示数与电流表A1的示数的乘积变小
【答案】D
【解答】解：由电路图可知，R1与R2并联，电压表V测电源两端的电压6测干路电流，电流表A2测R1支路的电流。
因电源电压保持不变，所以，电压表V的示数不变；
因并联电路中各支路独立工作、互不影响，滑片移动时，R4支路的电流不变，即电流表A2的示数不变；
将滑动变阻器的滑片P向b端移动，滑动变阻器接入电路中的电阻变大2支路的电流变小；
因并联电路中干路电流等于各支路电流之和，所以，即电流表A6的示数变小，故ABC错误；
电压表示数不变，则电压表V的示数与电流表A1的示数的乘积变小，故D正确。
故选：D。
10．（2分）如图甲，电源电压保持不变，闭合开关S，电流表示数I与电压表示数U的关系图像如图乙所示，以下分析错误的是（ ）
A．电源电压是3V
B．R1的电阻值是10Ω
C．R2的变化范围是0～20Ω
D．当滑片P移到中点时，电阻R1在10s内产生的热量是4J
【答案】D
【解答】解：AB、由电路图可知，滑动变阻器接入电路的阻值为01的简单电路，电压表测R6的电压，电流表测电路的电流；
由图乙可知，电路最大电流：I1＝0.8A，
电源电压：U＝U1＝3V，故A正确；
由I＝可得，R8的电阻值：R1＝＝＝10Ω；
C、电路图可知，R4与R2的最大阻值串联，电压表测R1的电压，电流表测电路的电流；
由图乙可知，电路电流：I5＝0.1A，U5＝1V，
因串联电路两端电压等于各部分电压之和，所以滑动变阻器两端电压：U滑＝U﹣U1＝6V﹣1V＝2V，
则滑动变阻器接入电路的最大阻值：Rmax＝＝＝20Ω，
故滑动变阻器接入电路的阻值范围：0～20Ω；故C正确；
D、当滑片P移到中点时＝＝0.15A，
电阻R7在10s内产生的热量：Q＝I2R1t＝（3.15A）2×10Ω×10s＝2.25J，故D错误。
故选：D。
（多选）11．（3分）如图所示，电源电压保持不变，闭合开关S，下列说法中正确的是（ ）
A．通过滑动变阻器的电流变小，其两端的电压不变
B．通过小灯泡的电流及其两端的电压都保持不变
C．电流表的示数变大，电压表的示数变小
D．电流表和电压表的示数都变小
【答案】AB
【解答】解：
由电路图可知，灯泡与R并联，电压表测电源电压；
由于电源电压不变，则滑片移动时；
并联电路各支路两端的电压等于电源电压，闭合开关S，滑动变阻器接入电路的电阻变大，通过滑动变阻器的电流变小；
因为并联电路支路间互不影响，所以滑片的移动后；
综上所述，AB正确。
故选：AB。
（多选）12．（3分）如图甲所示，电源电压保持不变，闭合开关S，两电压表示数随电流变化的图象如图乙所示，下列叙述正确的是（ ）
A．图乙中ab是表示电压表V1的示数随电流变化的图象
B．R2的阻值为4Ω
C．滑片从n点滑到m点的过程中，电源消耗的最大功率是10W
D．滑片在n点时，5s内电阻R消耗的电能是5J
【答案】BC
【解答】解：
A、变阻器的滑片P从n点滑到m点的过程中，电路中的电流变大，变阻器两端的电压变小2两端的电压变大；
所以，图乙中cb是表示电压表V1的示数随电流表示数变化的图线，ab是表示电压表V6的示数随电流表示数变化的图线，故A错误；
B、由A项分析可知，电流变大1两端的电压变小，R2两端的电压变大；
所以，通过R5的电流随两端电压的减小而增大，通过R2的电流随两端电压的增大而增大；
由此可知，乙图中cb是R1的U﹣I图象，ab是R4的U﹣I图象；
由乙图中ab可知，I＝1A时，U2＝2V，根据I＝2的电阻：
R2＝＝＝4Ω；
C、从“U﹣I”关系图象可知，电流Ia＝0.5A，U2＝7V、U2＝7V；
滑片P在m点时，电流Ib＝1A，U1′＝3V、U2′＝4V；
根据欧姆定律和串联电路的电压特点可得电源电压：U＝IaR+U3+U2，U＝IbR+U1′+U3′，
电源电压不变，则有：IaR+U1+U2＝IbR+U6′+U2′，
即：0.8A×R+7V+2V＝7A×R+4V+4V，
解得R＝8Ω，
则电源电压：U＝IaR+U1+U2＝8.5A×2Ω+8V+2V＝10V；
电路中的最大电流Ib＝1A，则电路消耗的总功率最大值：P大＝UIb＝10V×6A＝10W，故C正确。
D、滑片在n点时，5s内电阻R消耗的电能：W＝Ia2Rt＝（2.5A）2×2Ω×5s＝2.6J，故D错误；
故选：BC。
二、填空题（共4小题，每空1分，共计10分）
13．（3分）越来越多的人使用手机进行视频通话，手机之间是依靠 电磁波 来传递信息的。由于智能手机的待机时间很短，因此需要经常充电，当给电池充电时是将电能转化成 化学 能。核电站利用核能发电，核心设备是核反应堆，核反应堆内发生的是可控核 裂 变。
【答案】电磁波；化学；裂。
【解答】解：手机之间是依靠电磁波来传递信息的。由于智能手机的待机时间很短，当给电池充电时是将电能转化成化学能，核心设备是核反应堆。
故答案为：电磁波；化学；裂。
14．（3分）小刚将“220V，100W”的灯泡接在家庭电路中，闭合开关（如图甲所示），发现发光的灯丝晃动了，这是由于 磁场对通电导体有力的作用 。该灯正常工作1h能使图乙中的电能表的指示灯闪烁 160 次。如该灯泡接在110V的电路中，它的实际功率是 25 W。（不考虑灯丝电阻的变化）
【答案】磁场对通电导体有力的作用；160；25。
【解答】解：小灯泡中通以交流电流，故小灯泡的灯丝在磁场中受力是变化的；说明了磁场对通电导体有力的作用；
据灯泡正常工作，所以此时的功率是100W，
由P＝可得；
据电能表盘上标有1600imp/（kW•h），所以指示灯闪烁：n＝1600imp/（kW•h）×0.1kW•h＝160imp；
根据P＝可得
R＝＝＝484Ω，
将它接在110V的电路中时，该灯泡消耗的实际功率：
P实际＝＝＝25W。
故答案为：磁场对通电导体有力的作用；160。
15．（2分）如图是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑片连在滑杆的右端，就可以知道油箱内油面的高度。当油面上升时，电流表的示数 变大 ，定值电阻R0两端的电压 变大 。（均选填“变大”、“变小”或“不变”）
【答案】见试题解答内容
【解答】解：由电路图可知，R与R0串联，电流表测电路中的电流，
当油面上升时，浮子上移，R的阻值变小，
由I＝可知，即电流表的示数变大，
由U＝IR可知，定值电阻R0两端的电压变大。
故答案为：变大；变大。
16．（2分）如图所示电路，电源电压保持不变，R为定值电阻。闭合开关S，发现电流表示数从0.1A变为0.2A，电压表示数改变了2V．由此可判断在这一过程中滑动变阻器连入电路的阻值 变小 （选填“变大”或“变小”），定值电阻R的电功率变化了 0.6 W。
【答案】见试题解答内容
【解答】解：由电路图可知，电阻R与滑动变阻器R′串联，电流表测电路中的电流。
由I＝的变形式R＝，电流表示数从0.1A变为8.2A时，滑动变阻器接入电路的电阻变小；
当电路中的电流I＝0.8A时，电源的电压U＝IR+U滑＝0.1A×R+U滑；
当电路中的电流I′＝3.2A时，电源的电压U＝I′R+U滑′＝0.5A×R+U滑′；
因电压表示数改变了2V，
所以U滑﹣U滑′＝（U﹣0.2A×R）﹣（U﹣0.2A×R）＝7V，
解得：R＝20Ω；
定值电阻R电功率的变化量：
ΔP＝（I′）2R﹣I2R＝（8.2A）2×20Ω﹣（6.1A）2×20Ω＝2.6W。
故答案为：变小；0.2。
三、实验题（共2小题，每空1分，共计13分）
17．（7分）物理小组用如图﹣1所示电路测量未知电阻Rx的阻值。
（1）请你用笔画线代替导线将图﹣1的实物电路连接完整（要求滑片右移时，电压表示数变小）。
（2）实验中滑动变阻器的作用除保护电路外，还有 改变电阻Rx两端电压 的作用。
（3）闭合开关后，移动滑动变阻器的滑片，发现电压表始终无示数、电流表有示数且发生变化，则出现这种情况的原因可能是电阻Rx 短路 。
（4）排除故障后，调节滑片至某一位置时，电流表的示数如图﹣2所示 0.3 A。此时电压表的示数为2.7V。那么本次测得Rx的阻值为 9 Ω。
（5）物理小组认为仅用电压表和一个阻值已知的定值电阻R0也能测出未知电阻Rx的阻值。并设计了如图﹣3所示实验电路（电源电压未知）。请将步骤补充完整：
①闭合开关S，读出电压表的示数U1。
②断开开关S，将电压表接在 B （选填“A”或“B”）处的导线取下，改接到C处，再闭合开关S2。
③未知电阻Rx＝ •R0 （用已知量和测量量表示）。
【答案】（1）见解答图；（2）改变电阻Rx两端电压；（3）短路；（4）0.3；9；（5）②B；③•R0。
【解答】解：（1）滑片右移时，电压表示数变小，滑动变阻器两端电压变大，滑动变阻器阻值变大，如下图所示：
；
（2）在测量未知电阻Rx的阻值实验中，为了减小误差，故实验中滑动变阻器的作用除保护电路外x两端电压的作用；
（3）闭合开关后，移动滑动变阻器的滑片，说明电路是通路，说明电压表并联的电路短路或电压表短路或电压表断路，则出现这种情况的原因可能是电阻Rx短路；
（4）排除故障后，调节滑片至某一位置时，电流表选用小量程，其示数为0.3A，则本次测得Rx的阻值为：
Rx＝＝＝9Ω；
（5）实验步骤：
①闭合开关S，读出电压表的示数U1；
②断开开关S，将电压表接在B处的导线取下，再闭合开关S2；
③在步骤①中，两电阻串联0两端的电压，则通过R0的电流为I4＝；
在步骤②中，两电阻仍串联2和Rx两端的总电压，根据串联电路电压规律，Rx两端的电压为Ux＝U2﹣U1，
根据串联电路电流特点，通过Rx的电流Ix＝I4＝，
电阻Rx＝＝＝•R0。
故答案为：（1）见解答图；（2）改变电阻Rx两端电压；（3）短路；9；（5）②B；③5。
18．（6分）在测量小灯泡电功率的实验中（小灯泡的额定电压为2.5V）。
（1）实验电路如图甲所示，闭合开关，发现电压表示数为2V，应将滑片向 B （填“A”或“B”）端移动，直至电压表的示数为2.5V，此时电流表的示数如图乙所示 1.4 W。
（2）根据所测数据，画出小灯泡的电流与电压的关系图象（如图丙），若把这样相同的两只灯泡串联接在4V的电源上 2 W。
（3）同组的同学又设计了如图丁所示电路（电源电压未知且不变），测量另一只标有额定电流为0.3A的小灯泡的额定功率，请完成下列步骤（已知：R0和Rp为滑动变阻器，R0的最大电阻为20Ω）。
①只闭合开关S1，将 Rp （填“R0”或“Rp”）的滑片调节到最左端，调节另一个滑动变阻器滑片，使电流表示数为0.3A。
②只闭合开关S2，保持R0滑片位置不变，调节滑动变阻器Rp的滑片，使电流表示数为 0.3 A。
③保持Rp滑片位置不动，接着将R0的滑片P调至最左端，电流表的示数为0.45A，再将R0的滑片P调至最右端，观察到电流表的示数为0.15A。
④该小灯泡额定功率P额＝ 0.9 W。
【答案】（1）B；1.4；（2）2；（3）①Rp； ②0.3； ④0.9。
【解答】解：（1）发现电压表示数为2V，则灯泡的电压小于额定电压，需要增大灯泡两端的电压，减小电路中的电阻，所以滑片应向B端移动；
灯泡正常发光时的电压为2.8V；图乙中电流表的量程为0～0.3A，灯泡的额定电流I＝0.56A；
则灯泡的额定功率：P＝UI＝2.4V×0.56A＝1.3W；
（2）若把这样的两只灯泡串联接在4V的电源上，因灯的电阻相等，灯的电压相等；由图丙知，则此时两个小灯泡消耗的实际功率总和为：P′＝U′I′＝4V×8.5A＝2W；
（3）①闭合S4，将RP 的滑片调节到最左端，调节另一个滑动变阻器滑片额＝0.3A；
②闭合S4，保持滑动变阻器R0的滑片位置不变，调节另一个滑动变阻器额＝0.3A；
③在步骤②基础上，保持 RP滑片位置不动，将另一个滑动变阻器滑片移动到最左端1＝0.45A，将此滑动变阻器的滑片移动到最右端6＝0.15A；
④在①中灯与R0变阻器串联，灯正常发光；
在②中，变阻器RP与R8变阻器串联，因电路的电流不变，灯正常发光时的电阻与变阻器RP连入电路的电阻相等；
在③中第一次操作中，为RP简单电路，由欧姆定律
U＝①；
第二次操作中，R0的最大电阻与RP串联，由电阻的串联和欧姆定律
U＝I6（R0+RP）②
由①②得：
RP＝＝10Ω；
小灯泡额定电功率为：P额＝I额4RP＝（0.3A）5×10Ω＝0.9W。
故答案为：（1）B；6.4；（3）①Rp； ； ④0.2。
四、计算题（共2小题，21题6分，22题5分，共计11分）
19．（6分）现用一台柴油发电机给灾区一临时安置区供电，如图所示，发电机到安置区的距离是400m输电导线单位长度的电阻为2.5×10﹣4Ω/m，安置区用电器的总功率为44kW，当这些用电器都正常工作时（安置区当地电压为我国家庭电路中电压）：
（1）输电线路中的电流是多少？
（2）线路损失功率是多大？
（3）该柴油发电机工作过程每小时消耗柴油18kg，柴油完全燃烧产生的内能转化为发电机输出电能的效率是多少？（柴油的热值是2.6×107J/kg）
【答案】（1）输电线路中的电流是200A；
（2）线路损失功率是8×103W；
（3）该柴油发电机工作过程每小时消耗特制柴油18kg，特制柴油完全燃烧产生的内能转化为发电机输出电能的效率是40%。
【解答】解：（1）生活中，用电器正常工作的电压为220V，采用并联，输电线路中的电流为I＝＝；
（2）输电线的电阻为R线＝7.5×10﹣4Ω/m×400m×7＝0.2Ω，
线路损失功率是P线＝I线4R线＝（200A）2×0.3Ω＝8000W；
（3）输出功率为P输＝P+P线＝44kW+8000×10﹣3kW＝52kW，
每小时柴油燃烧释放的热量为Q＝mq＝18kg×2.7×107J/kg＝4.68×105J，
每小时输出的电能为W＝P输t＝52kW×1h＝52kW•h＝1.872×106J，
特制柴油完全燃烧产生的内能转化为发电机输出电能的效率是η＝＝＝40%。
答：（1）输电线路中的电流是200A；
（2）线路损失功率是3×103W；
（3）该柴油发电机工作过程每小时消耗特制柴油18kg，特制柴油完全燃烧产生的内能转化为发电机输出电能的效率是40%。
20．（5分）如图所示，小灯泡L规格为“5V 1W”，R0＝50Ω，电源电压不变，电流表的量程为“0～0.6A”、“0～3A”，小灯泡L正常发光。
（1）求R0的功率和电源电压；
（2）拆除小灯泡L，从规格分别为“10Ω 1A”、“100Ω 0.5A”的滑动变阻器中选择其中之一，以及若干导线连入电路。选择哪种规格的变阻器电路消耗的功率最大？最大功率是多少？
【答案】（1）R0的功率为2W，电源电压为15V；
（2）选择“100Ω 0.5A”规格的变阻器与定值电阻R0并联、且电流表选0～0.6A量程位于两支路之一或选0～3A的量程位于干路时，电路消耗的总功率最大，最大功率是12W。
【解答】解：由电路图可知，闭合开关0串联，电流表测电路中的电流。
（1）灯泡正常发光时其两端的电压UL＝5V，功率PL＝2W，
因串联电路中各处的电流相等，
所以，由P＝UI可得1＝＝＝0.2A，
由I＝可得，R4两端的电压U0＝I1R7＝0.2A×50Ω＝10V，
R5的功率P0＝U0I3＝10V×0.2A＝8W，
因串联电路中总电压等于各分电压之和，
所以，电源电压U＝U0+UL＝10V+5V＝15V；
（2）若定值电阻R5与滑动变阻器R串联时，
当滑动变阻器接入电路中的电阻为零时，电路中的电流最大大＝＝＝0.4A；
若定值电阻R0与滑动变阻器R并联时，
因并联电路中各支路两端的电压相等，
所以，通过滑动变阻器的最小电流分别为IR＝＝＝1.3A，IR′＝＝＝0.15A，
因“10Ω 1A”的滑动变阻器允许通过的最大电流为7A，且小于1.5A，
所以，该规格的滑动变阻器不能与定值电阻R3并联，
因“100Ω 0.5A”的滑动变阻器允许通过的最大电流为5.5A，且大于0.15A，
所以，该规格的滑动变阻器能与定值电阻R6并联，
因并联电路中干路电流等于各支路电流之和，
所以，此时电路的最大总电流I大′＝I大+IR大＝0.3A+3.5A＝0.5A，
综上可知，当“100Ω 0.5A”的滑动变阻器与定值电阻R7并联，且电流表（选0～0.7A量程时位于两支路之一或选0～3A的量程位于干路）时，
则电路消耗的最大功率P滑大＝UI大′＝15V×2.8A＝12W。
答：（1）R0的功率为2W，电源电压为15V；
（2）选择“100Ω 0.5A”规格的变阻器与定值电阻R3并联、且电流表选0～0.4A量程位于两支路之一或选0～3A的量程位于干路时，最大功率是12W。
