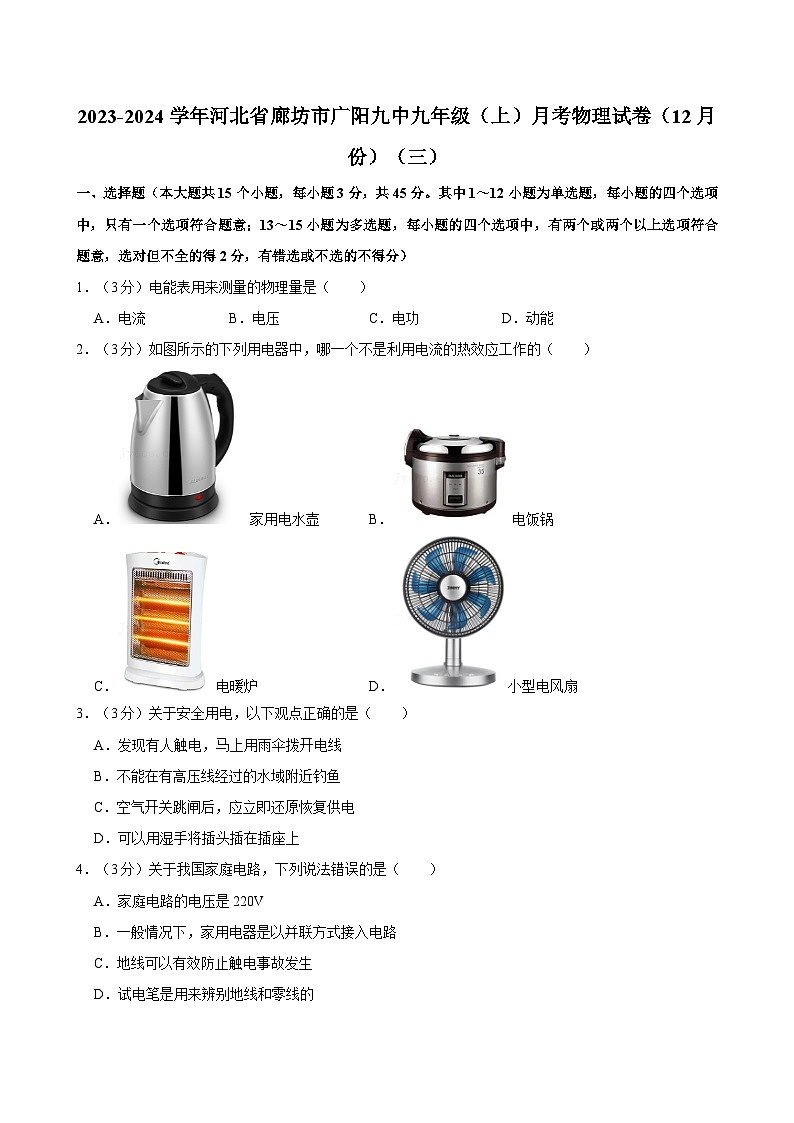

河北省廊坊市第九中学2023-2024学年九年级上学期12月月考物理试卷（三）

这是一份河北省廊坊市第九中学2023-2024学年九年级上学期12月月考物理试卷（三），共21页。试卷主要包含了选择题，填空及简答题，实验探究题，计算题等内容，欢迎下载使用。
1．（3分）电能表用来测量的物理量是（ ）
A．电流B．电压C．电功D．动能
2．（3分）如图所示的下列用电器中，哪一个不是利用电流的热效应工作的（ ）
A．家用电水壶B．电饭锅
C．电暖炉D．小型电风扇
3．（3分）关于安全用电，以下观点正确的是（ ）
A．发现有人触电，马上用雨伞拨开电线
B．不能在有高压线经过的水域附近钓鱼
C．空气开关跳闸后，应立即还原恢复供电
D．可以用湿手将插头插在插座上
4．（3分）关于我国家庭电路，下列说法错误的是（ ）
A．家庭电路的电压是220V
B．一般情况下，家用电器是以并联方式接入电路
C．地线可以有效防止触电事故发生
D．试电笔是用来辨别地线和零线的
5．（3分）如图所示的家庭电路图中，电灯开关已断开且连接正确。下列说法错误的是（ ）
A．a导线为火线
B．试电笔接触M点，氖管不发光
C．三孔插座的连接都是错误的
D．c导线要与用电器的金属外壳相连
6．（3分）下列有关电和磁的说法正确的是（ ）
A．验电器的工作原理是同名磁极相互排斥
B．磁体周围的磁感线实际上并不存在
C．磁场中某点的磁场方向由放在该点的小磁针决定
D．由磁体周围的铁屑排列情况可以形象地显示磁场分布
7．（3分）下列常见物品中能被磁铁吸引的是（ ）
A．玻璃烧杯B．橡皮C．铜导线D．钢钉
8．（3分）如图所示分别为小高家里的电能表10月初和10月底的示数，他家这段时间消耗的电能为（ ）
A．31.2kW•hB．31.2kW/hC．312kW•hD．31.2J
9．（3分）一种试电笔的构造如图所示，下列说法正确的是（ ）
A．使用试电笔时手可以接触笔尖
B．使用试电笔可以判断用电器是否漏电
C．试电笔中的电阻可以用铁丝代替
D．当氖管发光时有较大的电流通过人体
10．（3分）如图所示是一种江河水位自动报警器的原理图，下列说法中正确的是（ ）
A．当电磁铁产生磁性时，红灯亮
B．当水位恰好到达金属块B时，衔铁被吸引
C．当水位到达金属块A时，绿灯亮
D．当水位未到达金属块A时，红灯亮
11．（3分）甲、乙两个用电器的电压之比为2：3，电流之比为1：2，两个用电器消耗的电能之比为5：4（ ）
A．4：5B．5：1C．15：4D．5：6
12．（3分）在做“电磁铁磁性强弱与哪些因素有关”的实验中，小高同学的设计如图所示，下列说法正确的是（ ）
A．此实验说明线圈匝数越多，电磁铁磁性越强
B．此实验无法验证电磁铁的磁性强弱与电流大小的关系
C．移动滑片可以改变电磁铁的磁场方向
D．此实验说明电流方向不同，电磁铁的磁性强弱不同
（多选）13．（3分）在如图所示的电路中，电源电压保持不变。开关S闭合后（ ）
A．电流表示数变大B．电压表示数不变
C．电阻R1的功率变大D．电路的总功率变小
（多选）14．（3分）如图所示，电源电压为6V，当小灯泡正常发光时，电流表的示数为0.5A，则（ ）
A．小灯泡正常发光时的电阻为4Ω
B．小灯泡的额定功率为1W
C．滑动变阻器的阻值为2Ω
D．电路消耗的功率为3W
（多选）15．（3分）在如图甲所示的电路中，电源电压为12V且保持不变，闭合开关S，如图乙所示，忽略温度对灯丝电阻的影响。下列说法正确的是（ ）
A．小灯泡的电阻为20Ω
B．图乙中，a为0.3
C．滑动变阻器的阻值为40Ω时，电压表的示数为4V
D．电路的最小电功率为1.2W
二、填空及简答题（本大题共7个小题，每空1分，共19分）
16．（3分）为了保证用电安全，在家庭电路中，电灯的开关应该与 线相连；用电水壶烧水时，若不慎有水溅入旁边的插座里 跳闸；采用三脚插头，除了可以把用电部分接入电路外 线与大地相连。
17．（3分）小华家有一个规格为“220V，1000W”的用电器，该用电器可能是 （选填“台灯”或“空调”）；如图所示家庭电路，用试电笔接触B点 （选填“会”或“不会”）发光；站在地面上的人不小心触摸到电路中的A点 （选填“会”或“不会”）触电。
18．（3分）如图甲所示，通电前小磁针静止时总是指向南北方向是因为 周围存在磁场。比较甲、乙两图，说明 ；比较乙、丙两图，可以得出该磁场的方向与 有关。
19．（2分）如图所示电路，开关闭合后，弹簧会变 ；将滑动变阻器的滑片向左移动，弹簧长度变化更明显，说明电磁铁的磁性强弱与 的大小有关。
20．（2分）小红家中的一盏灯标有“220V，10W”的字样，一度电可使这盏灯正常工作 h；这盏灯正常工作10h，图中电能表的铝盘转过 转。
21．（3分）小灯泡上标有“6V，6W”字样，则该小灯泡正常发光时的电阻是 Ω，将标有“10Ω，2A”字样的滑动变阻器与小灯泡串联在9V的电路中，滑动变阻器连入的最小阻值为 Ω，此时电路的功率为 W。
22．（3分）有额定电压均为6V的甲、乙两只灯泡，测得其I﹣U特性曲线如图所示。正常发光时甲灯泡的电阻 （选填“＞”“＝”或“＜”）乙灯泡的电阻；若将两灯泡并联在电压为6V的电路中，则干路电流为 A；若现将两灯泡串联后接在电源两端，要使其中一个灯泡正常发光 V。
三、实验探究题（本大题共2个小题：第23题12分，第24题10分，共22分）
23．（12分）如图，在测量小灯泡额定功率的实验中，器材如下：待测小灯泡（额定电压为2.5V）（电压恒为4.5V）、电流表（0～0.6A、0～3A）、电压表（0～3V、0～15V），导线若干。
（1）用笔画线代替导线，将图甲所示的实物电路连接完整。
（2）闭合开关前，电流表指针如图乙所示，该电流表存在的问题是 ，滑动变阻器的滑片应移动至最 （选填“左”或“右”）端；
（3）实验中，观察到小灯泡的电压为2.0V时，为了测量其额定功率 （选填“左”或“右”）移动；当小灯泡正常发光时，电流表示数如图丙所示 A，由此测得小灯泡的额定功率为 W。
24．（10分）如图是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置。甲、乙是完全相同的密闭容器，里面密封着空气，闭合开关前
（1）甲、乙容器中所装空气的质量 （选填“相等”或“不相等”）。
（2）在实验中是通过观察 ，来反应甲、乙容器内产生热量的多少。
（3）通过对比观察， （选填“甲”或“乙”）容器中导体的电阻产生的热量较多。由此可知，在电阻和通电时间相同时， ，导体产生的热量越多。
（4）若接通电路一段时间后U形管A内的液面高度差明显变大，而U形管B内的液面高度差没有变化，后发现是由于电路故障引起的 （多选）。
A.a电阻丝断路
B.b电阻丝断路
C.c电阻丝断路
D.c电阻丝短路
四、计算题（本大题共2个小题：第25题7分，第26题7分，共14分。解答时，要求有必要的文字说明、公式和计算步骤等，只写最后结果不得分）
25．（7分）如图所示的电路中，电源电压恒为6V，R1、R2为定值电阻，R2＝30Ω，只闭合开关S1时，电流表的示数为0.3A。
（1）求定值电阻R1的阻值；
（2）闭合开关S1、S2，求电路在30s内消耗的电能。
26．（7分）如图，R1阻值为40Ω，小灯泡L的阻值为10Ω（灯丝的电阻不变）。闭合开关S、S1，断开S2，电流表示数为0.2A，再闭合开关S2，电流表示数变为0.6A。
（1）求电源电压和R2的阻值；
（2）若只闭合开关S，求小灯泡的电功率。
2023-2024学年河北省廊坊市广阳九中九年级（上）月考物理试卷（12月份）（三）
参考答案与试题解析
一、选择题（本大题共15个小题，每小题3分，共45分。其中1～12小题为单选题，每小题的四个选项中，只有一个选项符合题意；13～15小题为多选题，每小题的四个选项中，有两个或两个以上选项符合题意，选对但不全的得2分，有错选或不选的不得分）
1．（3分）电能表用来测量的物理量是（ ）
A．电流B．电压C．电功D．动能
【答案】C
【解答】解：电能表是用来测量电流在一定时间内所做的功，即消耗的电能。
故选：C。
2．（3分）如图所示的下列用电器中，哪一个不是利用电流的热效应工作的（ ）
A．家用电水壶B．电饭锅
C．电暖炉D．小型电风扇
【答案】D
【解答】解：ABC、电热壶、电暖炉工作时，都是利用电流热效应工作的；
D、电风扇的主要用电元件是电动机，主要将电能转化为机械能，故D符合题意；
故选：D。
3．（3分）关于安全用电，以下观点正确的是（ ）
A．发现有人触电，马上用雨伞拨开电线
B．不能在有高压线经过的水域附近钓鱼
C．空气开关跳闸后，应立即还原恢复供电
D．可以用湿手将插头插在插座上
【答案】A
【解答】解：
A、发现有人触电，再用干燥的木棒（绝缘体）拨开电线，故A正确；
B、在高压线附近钓鱼，故B错误；
C、家庭中的空气开关跳闸，所以应该先检查电路，再将空气开关复位；
D、生活用水是导体，会使人触电。
故选：A。
4．（3分）关于我国家庭电路，下列说法错误的是（ ）
A．家庭电路的电压是220V
B．一般情况下，家用电器是以并联方式接入电路
C．地线可以有效防止触电事故发生
D．试电笔是用来辨别地线和零线的
【答案】D
【解答】解：A、家庭电路的电压是220V；
B、一般情况下，故B正确；
C、地线可以有效防止触电事故发生；
D、试电笔是辨别火线和零线的。
故选：D。

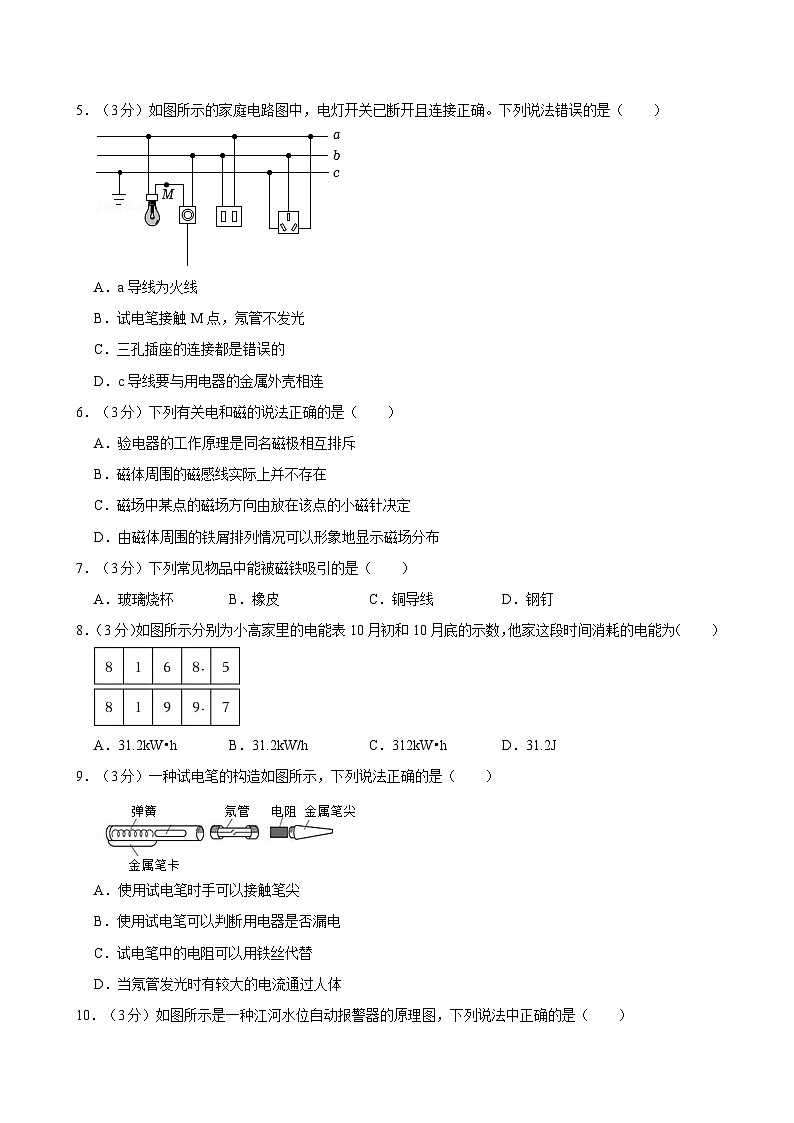

5．（3分）如图所示的家庭电路图中，电灯开关已断开且连接正确。下列说法错误的是（ ）
A．a导线为火线
B．试电笔接触M点，氖管不发光
C．三孔插座的连接都是错误的
D．c导线要与用电器的金属外壳相连
【答案】A
【解答】解：A、开关控制灯泡时，电灯开关已断开且连接正确，b是火线，故A错误；
B、由图可知，此时开关已断开，氖管不发光；
C、三孔插座是“左零右火上接地”，故C正确；
D、c导线是地线，故D正确。
故选：A。
6．（3分）下列有关电和磁的说法正确的是（ ）
A．验电器的工作原理是同名磁极相互排斥
B．磁体周围的磁感线实际上并不存在
C．磁场中某点的磁场方向由放在该点的小磁针决定
D．由磁体周围的铁屑排列情况可以形象地显示磁场分布
【答案】B
【解答】解：A、验电器根据同种电荷相互排斥原理工作的；
B、磁感线是为了研究方便引入的假想的有方向的曲线，故B正确；
C、磁场中某点的磁场方向与放在该点小磁针静止时北极指的方向一致，故C错误；
D、利用铁屑可以判断磁体周围磁场分布情况，故D错误。
故选：B。
7．（3分）下列常见物品中能被磁铁吸引的是（ ）
A．玻璃烧杯B．橡皮C．铜导线D．钢钉
【答案】D
【解答】解：ABC、玻璃烧杯、铜导线都是非铁质物质，故ABC不符合题意；
D、钢钉能够被磁铁吸引。
故选：D。
8．（3分）如图所示分别为小高家里的电能表10月初和10月底的示数，他家这段时间消耗的电能为（ ）
A．31.2kW•hB．31.2kW/hC．312kW•hD．31.2J
【答案】A
【解答】解：电能表读数时，示数的最后一位是小数。
由图可知电能表10月初和10月底的示数分别为8168.5kW•h、8199.7kW•h，
则他家这段时间消耗的电能：W＝8199.3kW•h﹣8168.5kW•h＝31.2kW•h，故A正确。
故选：A。
9．（3分）一种试电笔的构造如图所示，下列说法正确的是（ ）
A．使用试电笔时手可以接触笔尖
B．使用试电笔可以判断用电器是否漏电
C．试电笔中的电阻可以用铁丝代替
D．当氖管发光时有较大的电流通过人体
【答案】B
【解答】解：A、使用试电笔时手不可以接触笔尖，故A错误；
B、使用试电笔可以判断用电器是否漏电；
C、试电笔中的电阻很大，故C错误；
D、当氖管发光时有较小的电流通过人体。
故选：B。

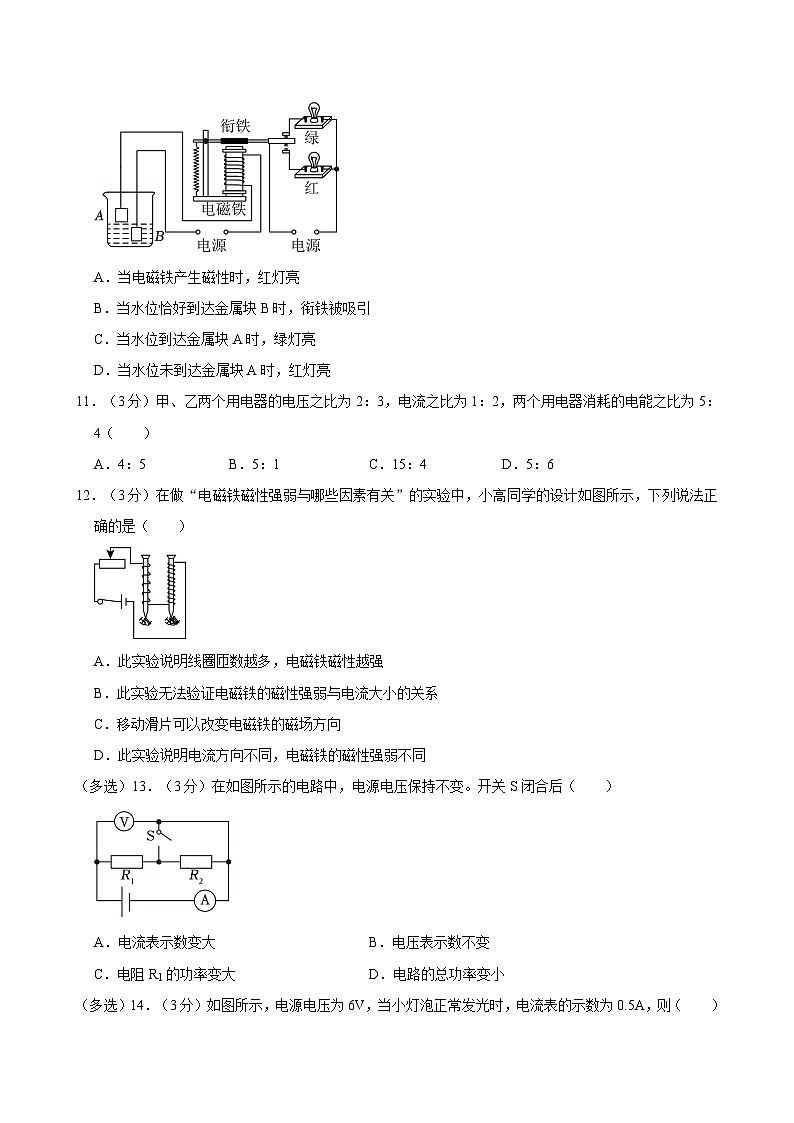

10．（3分）如图所示是一种江河水位自动报警器的原理图，下列说法中正确的是（ ）
A．当电磁铁产生磁性时，红灯亮
B．当水位恰好到达金属块B时，衔铁被吸引
C．当水位到达金属块A时，绿灯亮
D．当水位未到达金属块A时，红灯亮
【答案】A
【解答】解：ABC、当水位到达A时电路接通，衔铁会在电磁力作用下吸下，红灯亮，A正确。
D、当水位没有达到A时，只有绿灯亮。
故选：A。
11．（3分）甲、乙两个用电器的电压之比为2：3，电流之比为1：2，两个用电器消耗的电能之比为5：4（ ）
A．4：5B．5：1C．15：4D．5：6
【答案】C
【解答】解：由W＝UIt可知，甲、乙用电器的通电时间之比：＝＝××＝××＝。
故选：C。
12．（3分）在做“电磁铁磁性强弱与哪些因素有关”的实验中，小高同学的设计如图所示，下列说法正确的是（ ）
A．此实验说明线圈匝数越多，电磁铁磁性越强
B．此实验无法验证电磁铁的磁性强弱与电流大小的关系
C．移动滑片可以改变电磁铁的磁场方向
D．此实验说明电流方向不同，电磁铁的磁性强弱不同
【答案】A
【解答】解：AB、电磁铁的磁性强弱与电流的强弱和线圈匝数有关，控制电流相等，匝数多的吸引铁钉多，此实验说明线圈匝数越多；如果研究一个电磁铁，移动滑动变阻器改变电流大小，故A正确；
C、移动滑动变阻器改变电流大小，故磁场方向不变；
D、电流方向不同，强弱不变。
故选：A。
（多选）13．（3分）在如图所示的电路中，电源电压保持不变。开关S闭合后（ ）
A．电流表示数变大B．电压表示数不变
C．电阻R1的功率变大D．电路的总功率变小
【答案】ABC
【解答】解：
AB、开关断开时，电流表测量电路电流。开关闭合时1的简单电路，电流表测量电路电流，故电压表的示数不变，根据欧姆定律可知电路电流变大，故AB正确。
CD、根据P＝I2R8可知R1的电功率变大，根据P＝UI可知电路总功率变大、D错误。
故选：ABC。
（多选）14．（3分）如图所示，电源电压为6V，当小灯泡正常发光时，电流表的示数为0.5A，则（ ）
A．小灯泡正常发光时的电阻为4Ω
B．小灯泡的额定功率为1W
C．滑动变阻器的阻值为2Ω
D．电路消耗的功率为3W
【答案】ABD
【解答】解：
灯泡和滑动变阻器串联，电压表测量灯泡两端电压。
滑动变阻器两端电压为U滑＝U﹣UL＝6V﹣2V＝4V，
灯泡的额定功率为PL＝ULI＝2V×0.3A＝1W。
根据欧姆定律可知小灯泡正常发光时的电阻RL＝＝＝4Ω；
滑动变阻器的阻值为R滑＝＝＝2Ω；
电路消耗的功率为P＝UI＝6V×0.4A＝3W，
故ABD正确、C错误。
故选：ABD。
（多选）15．（3分）在如图甲所示的电路中，电源电压为12V且保持不变，闭合开关S，如图乙所示，忽略温度对灯丝电阻的影响。下列说法正确的是（ ）
A．小灯泡的电阻为20Ω
B．图乙中，a为0.3
C．滑动变阻器的阻值为40Ω时，电压表的示数为4V
D．电路的最小电功率为1.2W
【答案】ABD
【解答】解：由图可知，灯泡L与变阻器R串联，电压表测量变阻器R两端的电压；
A、由图知当滑动变阻器接入电路的电阻为100Ω时1＝0.6A，此时电路的总电阻为：
R总＝＝＝120Ω，
小灯泡的电阻为：
RL＝R总﹣R2＝120Ω﹣100Ω＝20Ω，故A正确；
B、当滑动变阻器接入电路的电阻为20Ω时
I2＝＝＝0.3A，a为3.3；
C、当滑动变阻器的阻值为40Ω时
I3＝＝＝0.2A，
此时电压表的示数为：
U5＝I3R2″＝2.2A×40Ω＝8V，故C错误；
D、电路的最小电功率为：
P＝＝＝2.2W。
故选：ABD。
二、填空及简答题（本大题共7个小题，每空1分，共19分）
16．（3分）为了保证用电安全，在家庭电路中，电灯的开关应该与 火 线相连；用电水壶烧水时，若不慎有水溅入旁边的插座里 空气开关 跳闸；采用三脚插头，除了可以把用电部分接入电路外 地 线与大地相连。
【答案】火；空气开关；地。
【解答】解：为了保证用电安全，在家庭电路中；用电水壶烧水时，可能会导致空气开关跳闸，除了可以把用电部分接入电路外。
故答案为：火；空气开关；地。
17．（3分）小华家有一个规格为“220V，1000W”的用电器，该用电器可能是 空调 （选填“台灯”或“空调”）；如图所示家庭电路，用试电笔接触B点 会 （选填“会”或“不会”）发光；站在地面上的人不小心触摸到电路中的A点 不会 （选填“会”或“不会”）触电。
【答案】空调；会；不会。
【解答】解：（1）家庭用台灯功率不大，通常在40W以内；
（2）B点与火线相连，用试电笔接触B点时；
（3）A点与零线相连，家庭中的触电事故是人直接或间接与火线相连导致的，所以站在地面上的人不小心触摸到电路中的A点时不会触电。
故答案为：空调；会；不会。
18．（3分）如图甲所示，通电前小磁针静止时总是指向南北方向是因为 地球 周围存在磁场。比较甲、乙两图，说明 电流的周围存在磁场 ；比较乙、丙两图，可以得出该磁场的方向与 电流的方向 有关。
【答案】地球；电流的周围存在磁场；电流的方向。
【解答】解：（1）地磁场的方向是指南北的，所以小磁针自由静止时总是指南北的；
（2）甲、乙两图，电路中有电流，受到磁场作用，电路中无电流，所以甲；
甲、丙两图，小磁针偏转方向发生也相反，所以甲。
故答案为：地球；电流的周围存在磁场。
19．（2分）如图所示电路，开关闭合后，弹簧会变 长 ；将滑动变阻器的滑片向左移动，弹簧长度变化更明显，说明电磁铁的磁性强弱与 电流 的大小有关。
【答案】长；电流。
【解答】解：如图所示电路，开关闭合后，根据安培定则知，上方是S极，弹簧会变长，电流变大，磁性变强。
故答案为：长；电流。
20．（2分）小红家中的一盏灯标有“220V，10W”的字样，一度电可使这盏灯正常工作 100 h；这盏灯正常工作10h，图中电能表的铝盘转过 250 转。
【答案】100；250。
【解答】解：
（1）1度＝1kW•h，由P＝
t＝＝＝100h；
（3）该灯正常工作10h消耗的电能：
W′＝Pt′＝10×10﹣3kW×10h＝0.4kW•h，
2500r/（kW•h）表示电路中用电器每消耗1kW•h的电能，电能表的铝盘转动2500r，
则消耗0.6kW•h时，电能表的铝盘转数：
n＝2500r/（kW•h）×0.1kW•h＝250r。
故答案为：100；250。
21．（3分）小灯泡上标有“6V，6W”字样，则该小灯泡正常发光时的电阻是 6 Ω，将标有“10Ω，2A”字样的滑动变阻器与小灯泡串联在9V的电路中，滑动变阻器连入的最小阻值为 3 Ω，此时电路的功率为 9 W。
【答案】6；3；9。
【解答】解：小灯泡上标有“6V，6W”字样可知该小灯泡正常发光时的电阻RL＝＝＝6Ω；
根据P＝UI可知灯泡的额定电流IL＝＝＝1A；
将标有“10Ω，5A”字样的滑动变阻器与小灯泡串联在9V的电路中，电路最大电流I＝IL＝1A，
根据串联电路的电压特点可知滑动变阻器两端的电压U滑＝U﹣UL＝3V﹣6V＝3V，
根据欧姆定律可知滑动变阻器连入的最小阻值为R滑＝＝＝3Ω，
根据P＝UI可知此时电路的功率为P＝UI＝3V×1A＝9W。
故答案为：4；3；9。
22．（3分）有额定电压均为6V的甲、乙两只灯泡，测得其I﹣U特性曲线如图所示。正常发光时甲灯泡的电阻 ＜ （选填“＞”“＝”或“＜”）乙灯泡的电阻；若将两灯泡并联在电压为6V的电路中，则干路电流为 1.5 A；若现将两灯泡串联后接在电源两端，要使其中一个灯泡正常发光 8 V。
【答案】＜；1.5；8。
【解答】解：有额定电压均为6V的甲、乙两只灯泡。由图知，乙的电流为0.7A，根据R＝知；
当并联在电压为6V的电路中，都能正常发光甲+I乙＝1A+2.5A＝1.2A；
当串联在电路中时，电流相等，即乙正常发光，乙的电压为6V，根据串联电路的特点知甲+U乙＝2V+8V＝8V。
故答案为：＜；1.3；8。
三、实验探究题（本大题共2个小题：第23题12分，第24题10分，共22分）
23．（12分）如图，在测量小灯泡额定功率的实验中，器材如下：待测小灯泡（额定电压为2.5V）（电压恒为4.5V）、电流表（0～0.6A、0～3A）、电压表（0～3V、0～15V），导线若干。
（1）用笔画线代替导线，将图甲所示的实物电路连接完整。
（2）闭合开关前，电流表指针如图乙所示，该电流表存在的问题是 电流表没有调零 ，滑动变阻器的滑片应移动至最 左 （选填“左”或“右”）端；
（3）实验中，观察到小灯泡的电压为2.0V时，为了测量其额定功率 右 （选填“左”或“右”）移动；当小灯泡正常发光时，电流表示数如图丙所示 0.4 A，由此测得小灯泡的额定功率为 1 W。
【答案】（1）见解析中的图；（2）电流表没有调零；左；（3）右；0.4；1。
【解答】解：（1）变阻器应与灯泡串联，电压表与灯泡并联，根据灯泡的额定电压2.5V可知电压表使用6～3V的量程，如图所示：
（2）闭合开关前，电流表指针如图乙所示，该电流表存在的问题是电流表没有调零；
为保护电路，连接电路时滑动变阻器的滑片应移动至阻值最大处；
（3）灯在额定电压下正常发光，示数为2.5V，应增大灯的电压，应减小变阻器的电压，应减小变阻器连入电路中的电阻大小，直到电压表示数为额定电压；
当小灯泡正常发光时，电流表示数如图丙所示，一大格包含10个小格，电流表的示数为0.4A。
故答案为：（1）见解析中的图；（2）电流表没有调零；左；5.4；1。
24．（10分）如图是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置。甲、乙是完全相同的密闭容器，里面密封着空气，闭合开关前
（1）甲、乙容器中所装空气的质量 相等 （选填“相等”或“不相等”）。
（2）在实验中是通过观察 U形管液面的高度差 ，来反应甲、乙容器内产生热量的多少。
（3）通过对比观察， 甲 （选填“甲”或“乙”）容器中导体的电阻产生的热量较多。由此可知，在电阻和通电时间相同时， 电流越大 ，导体产生的热量越多。
（4）若接通电路一段时间后U形管A内的液面高度差明显变大，而U形管B内的液面高度差没有变化，后发现是由于电路故障引起的 BD （多选）。
A.a电阻丝断路
B.b电阻丝断路
C.c电阻丝断路
D.c电阻丝短路
【答案】（1）相等；（2）U形管液面的高度差；（3）甲；电流越大；（4）BD。
【解答】解：（1）由转换法，甲、乙容器中所装空气的质量相等。
（2）由转换法，在实验中是通过观察U形管液面的高度差来反应甲。
（3）通过对比观察，甲容器中导体的电阻产生的热量较多，右侧两电阻并联后再与左侧电阻串联，根据并联和串联电路电流的规律，而通电时间相同，由此可知，电流越大。
（4）A、若a电阻丝断路就不会发热，故A不符合题意；
B、若b电阻丝断路，但c在容器外部，故可能出现U形管内A内的液面高度差明显变大；故B符合题意；
C、若c电阻丝断路，因此电流中有电流，故液体发热，而U形管B的液面高度差有变化；
D、若c电阻丝短路，相当于没有给容器中的液体加热，故D符合题意。
故选BD。
故答案为：（1）相等；（2）U形管液面的高度差；电流越大。
四、计算题（本大题共2个小题：第25题7分，第26题7分，共14分。解答时，要求有必要的文字说明、公式和计算步骤等，只写最后结果不得分）
25．（7分）如图所示的电路中，电源电压恒为6V，R1、R2为定值电阻，R2＝30Ω，只闭合开关S1时，电流表的示数为0.3A。
（1）求定值电阻R1的阻值；
（2）闭合开关S1、S2，求电路在30s内消耗的电能。
【答案】（1）定值电阻R1的阻值为20Ω；
（2）闭合开关S1、S2，电路在30s内消耗的电能为90J。
【解答】解：由电路图可知，只闭合开关S1时，电路为R1的简单电路，电流表测通过R7的电流；当开关S1和S2都闭合时，R7、R2并联，电流表测干路电流；
（1）根据并联电路的电压特点和欧姆定律可知定值电阻R1的阻值为：
R5＝＝＝20Ω；
（2）闭合开关S1、S7，电路在30s内消耗的电能为：
W＝t+×30s+。
答：（1）定值电阻R4的阻值为20Ω；
（2）闭合开关S1、S2，电路在30s内消耗的电能为90J。
26．（7分）如图，R1阻值为40Ω，小灯泡L的阻值为10Ω（灯丝的电阻不变）。闭合开关S、S1，断开S2，电流表示数为0.2A，再闭合开关S2，电流表示数变为0.6A。
（1）求电源电压和R2的阻值；
（2）若只闭合开关S，求小灯泡的电功率。
【答案】答：（1）电源电压为8V；R2的阻值为20Ω；
（2）只闭合开关S，小灯泡的电功率为0.256W。
【解答】解：（1）闭合开关S、S1，断开S2，电路为R8的简单电路，电流表测通过电路的电流，
根据欧姆定律可得电源电压：U＝I1R1＝2.2A×40Ω＝8V，
再闭合开关S7，R1、R2并联接入电路，电流表测干路电流，
并联电路干路电流等于各支路电流之和，此时通过R6的电流：I2＝I﹣I1＝3.6A﹣0.7A＝0.4A，
R6的阻值：R2＝＝＝20Ω；
（2）只闭合开关S，灯泡和R6串联接入电路，串联电路总电阻等于各部分电阻之和＝＝4.16A；
小灯泡的电功率：P＝I′2RL＝（0.16A）4×10Ω＝0.256W。
答：（1）电源电压为8V；R6的阻值为20Ω；
（2）只闭合开关S，小灯泡的电功率为0.256W。
