一、选择题

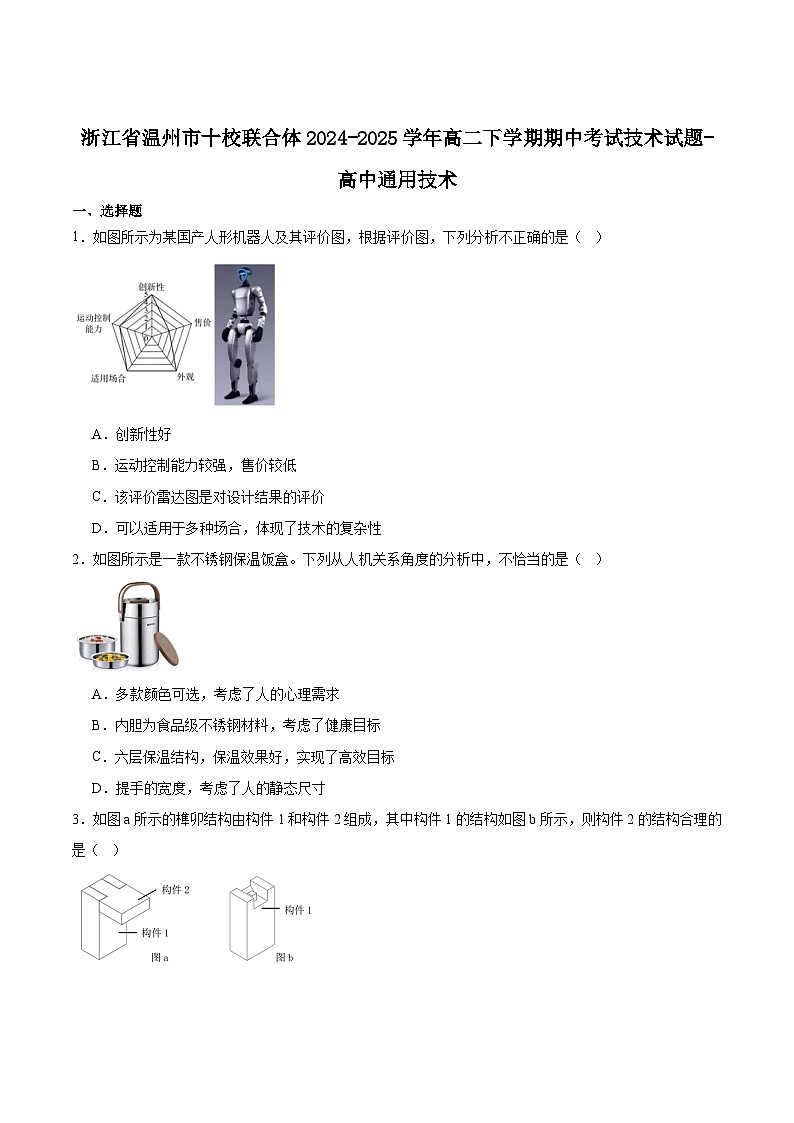

1．如图所示为某国产人形机器人及其评价图，根据评价图，下列分析不正确的是（ ）
A．创新性好
B．运动控制能力较强，售价较低
C．该评价雷达图是对设计结果的评价
D．可以适用于多种场合，体现了技术的复杂性
2．如图所示是一款不锈钢保温饭盒。下列从人机关系角度的分析中，不恰当的是（ ）
A．多款颜色可选，考虑了人的心理需求
B．内胆为食品级不锈钢材料，考虑了健康目标
C．六层保温结构，保温效果好，实现了高效目标
D．提手的宽度，考虑了人的静态尺寸
3．如图a所示的榫卯结构由构件1和构件2组成，其中构件1的结构如图b所示，则构件2的结构合理的是（ ）
A．B．
C．D．
4．根据主视图和俯视图，选择正确的左视图（ ）
A．B．C．D．
5．下列通用技术实践操作过程中，不合理的是（ ）
A．使用手电钻钻木板时，应单手持钻，均匀施压，待孔快钻透时，减小压力
B．使用钢锯起锯时，为保证锯割位置不偏移，左手拇指应抵住锯条
C．木工画线时，工具宜细不宜粗，应把有缺陷的木料面放到背面
D．为保证加工零件幅面方向上的稳定性，应选用实木板材
6．如图所示是一款圆管类零件夹紧机构，在液压泵伸缩杆的驱动下，压杆上下移动，带动连杆活动，从而实现对不同直径圆管类零件的夹持，下列说法合理的是（ ）
A．压杆与底座之间为动连接B．滚轮与连杆之间为刚连接
C．夹紧零件时，压杆受压，连杆受拉D．夹紧零件时，伸缩杆受拉

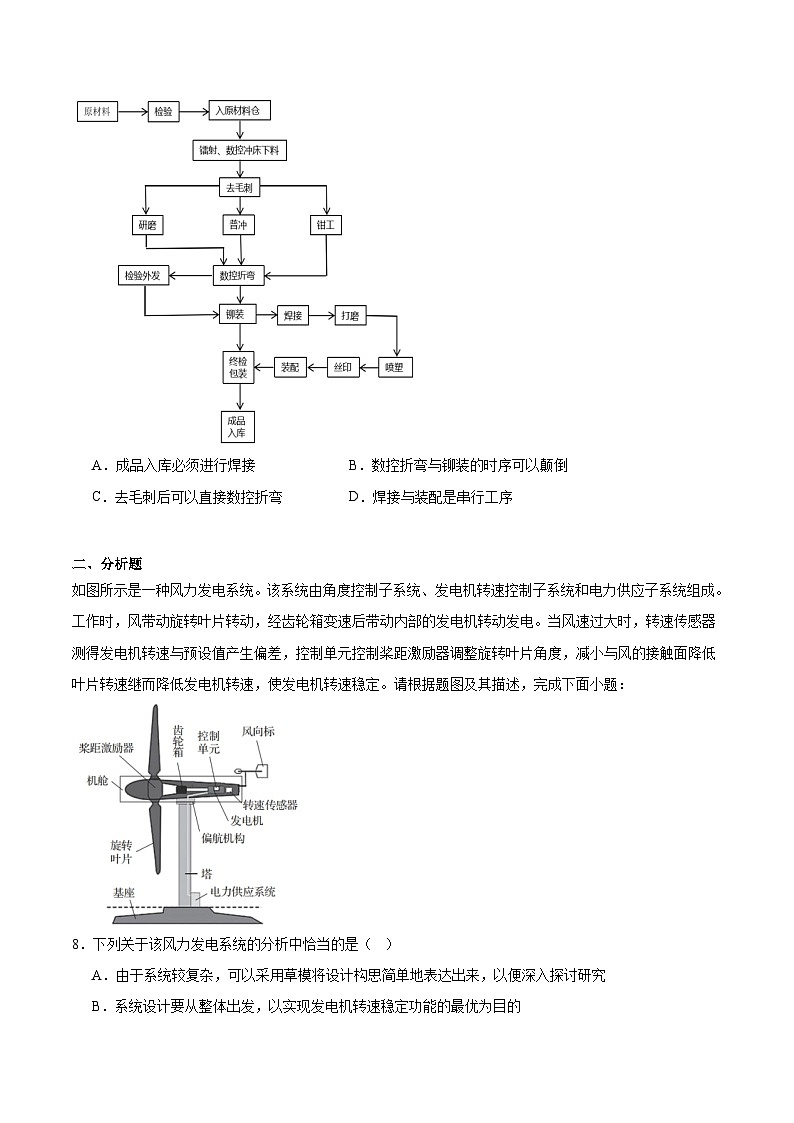

7．如图所示为钣金生产工艺流程图，下列对该流程的分析中，正确的是（ ）
A．成品入库必须进行焊接B．数控折弯与铆装的时序可以颠倒
C．去毛刺后可以直接数控折弯D．焊接与装配是串行工序
二、分析题
如图所示是一种风力发电系统。该系统由角度控制子系统、发电机转速控制子系统和电力供应子系统组成。工作时，风带动旋转叶片转动，经齿轮箱变速后带动内部的发电机转动发电。当风速过大时，转速传感器测得发电机转速与预设值产生偏差，控制单元控制桨距激励器调整旋转叶片角度，减小与风的接触面降低叶片转速继而降低发电机转速，使发电机转速稳定。请根据题图及其描述，完成下面小题：
8．下列关于该风力发电系统的分析中恰当的是（ ）
A．由于系统较复杂，可以采用草模将设计构思简单地表达出来，以便深入探讨研究
B．系统设计要从整体出发，以实现发电机转速稳定功能的最优为目的
C．设计该系统时既要考虑塔的高度也要考虑旋转叶片的尺寸，体现了系统分析的综合性原则
D．速度传感器的目的是检测发电机转速，体现了系统的目的性
9．关于发电机转速控制子系统，下列从控制系统角度进行的分析中恰当的是（ ）
A．叶片为被控对象
B．控制单元的输出信号为控制量
C．控制方式是开环控制
D．转速传感器的精度是影响系统优化的因素
小明家里种植了不少花卉，为更准确控制浇水量，保证植物的生长，他打算利用所学的通用技术知识制作一个土壤湿度提示器。当土壤湿度较大时，发光二极管VD发光，提示停止浇水；当土壤干燥时，发光二极管VD熄灭，提示需要浇水。请根据下列电路图，完成下面小题。
10．下列元器件不需要的是（ ）
A．B．C．D．
11．电路设计好后，小明把各电子元器件焊接到电路板上，下列焊接操作中不正确的是（ ）
A．焊接R1时，先将R1的引脚弯折整型后再插入电路板相应的引线孔中
B．焊接R2时，用电烙铁同时加热R2的引脚和相应的焊盘
C．焊接RP时，可直接把焊锡丝送到烙铁头上
D．焊接VD时，可用斜口钳剪掉焊接好后的过长引脚
12．小明在调试电路的过程中利用多用电表进行检测，下列说法正确的是（ ）
A．用数字式多用电表测某电阻时，显示为“1”，则需要调低档位
B．合上开关S，将数字式多用电表置于直流电压档，黑表笔接e点，红表笔接f点，显示屏显示数字“6”
C．合上开关S，将指针式多用电表置于直流电压档，红表笔接a点，黑表笔接b点，湿度值减小时，多用电表指针右偏
D．断开开关S，将数字式多用电表置于蜂鸣档，红表笔接e点，黑表笔接c点，发出蜂鸣声
13．如图所示为校园内的饮料自动售卖机，具有自助选购、支付、出货等功能，操作简便，满足了学生的日常需求。小李在使用过程中发现饮料自动售卖机在夜间无人使用时仍然保持开机状态，于是准备设计一个自动休眠系统，用于控制饮料自动售卖机，确保夜间自动进入休眠状态以节省电能。请完成以下任务：
(1)设计该系统时，以下不属于解决问题受到的限制因素的是（单选）______；
A．小李具备的知识与技能B．校园的夜间熄灯时间
C．饮料自动售卖机的工作电压D．饮料的品牌种类
(2)以下对饮料自动售卖机的分析恰当的是（多选）______；
A．触摸屏可直接显示饮料售价，考虑了信息交互
B．支持多种支付方式，满足不同学生的需求，体现了设计的实用原则
C．该售卖机的外壳厚度须符合GB/T7725的标准，体现了设计的技术规范原则
D．内置制冷装置，确保饮料温度，但耗电量较大，体现了技术的复杂性
(3)小李设计自动休眠系统时进行了以下分析，其中不恰当的是（单选） ______；
A．自动休眠系统可采用定时控制或红外感应控制
B．自动休眠系统与饮料自动售卖机原系统相互独立，互不影响
C．从安全角度考虑，自动休眠子系统的开关可采用电子开关
D．夜间熄灯后，延迟10分钟再进入休眠状态，避免误操作
(4)以下是小李为饮料自动售卖机的自动休眠系统绘制的控制系统方框图，其中合理的（多选）______；
A．设定时间→微控制器→继电器→饮料自动售卖机→工作/休眠
B．设定时间→定时器→微控制器→饮料自动售卖机→工作/休眠
C．红外装置检测到的人体信号→微控制器→继电器→饮料自动售卖机→工作/休眠
D．人体红外信号→红外装置→微控制器→继电器→饮料自动售卖机工作/休眠
三、综合题
14．如图b所示的大型厂房，其高处的窗户需要人工打开。为方便操作，小明打算用电机驱动窗户打开或关闭。如图a所示，窗框上已预留连接孔，孔直径为l0mm。请你设计该电动窗户的机械装置部分，设计要求如下：
（a）装置能带动一扇窗户打开或关闭
（b）装置采用一个电机驱动
（c）电机安装在立柱上
（d）窗户打开时任意位置均能可靠固定
请完成以下任务：
(1)小明进行了以下设计分析，其中不恰当的是（单选）_______；
A．电机应安装在厂房内侧，避免裸露在室外
B．电机的功率越大越好
C．装置不仅要实现打开与收拢功能，同时也需兼顾节能
D．选择装置中的构件材料时，需要考虑强度、稳定等要求
(2)在头脑中构思符合设计要求的多个方案，画出其中最优方案的设计草图（装置安装涉及的立柱或窗户用线条表示，电机可用方框表示），简要说明方案的工作过程；
(3)在草图上标注主要尺寸。
15．小明用所学的通用技术知识制作一个光控路灯模型电路，如图a所示，用光敏电阻检测环境光线亮度，发光二极管VD模拟路灯。已知P点获得高电位，三极管VT导通，发光二极管发光；反之，发光二极管不亮。请回答以下问题：
(1)当光线足够暗时，发光二极管VD（单选）______
A．发光B．不发光
(2)小明在电路板上插放电子元器件并焊接电路后，进行测试时，发现VD无论如何不能发光，其可能的原因是（多选）_______；
A．Rg连焊B．Rp虚焊C．R1连焊D．R2虚焊
(3)在解决上述问题并进行全面测试后（从电路通电、正常使用到断电），小明发现电路容易因环境光线快速变化导致误触发，决定在电路中接入一个电解电容器，使电路功能保持稳定。请在图b中的接线端子处接入一个电解电容器，实现上述功能。
(4)小明对图a中输入部分进行调整，以实现相应功能，以下分析正确的是（多选）_______；
A．用正温度系数热敏电阻替换Rg，可以实现低温报警
B．用负温度系数热敏电阻替换Rg，可以实现低温报警
C．用湿敏电阻替换Rg，可以实现湿度过低报警
D．将Rp即和Rg位置互换，可以实现亮度过高报警
参考答案
8．A 9．D
10．D 11．C 12．C
13．(1)D
(2)ABC
(3)B
(4)AC
14．(1)B
(2)
(3)连接孔10mm直径尺寸；电机与立柱安装的合理尺寸
15．(1)A
(2)ABD
(3)题号
1
2
3
4
5
6
7



答案
B
C
B
C
D
A
D
