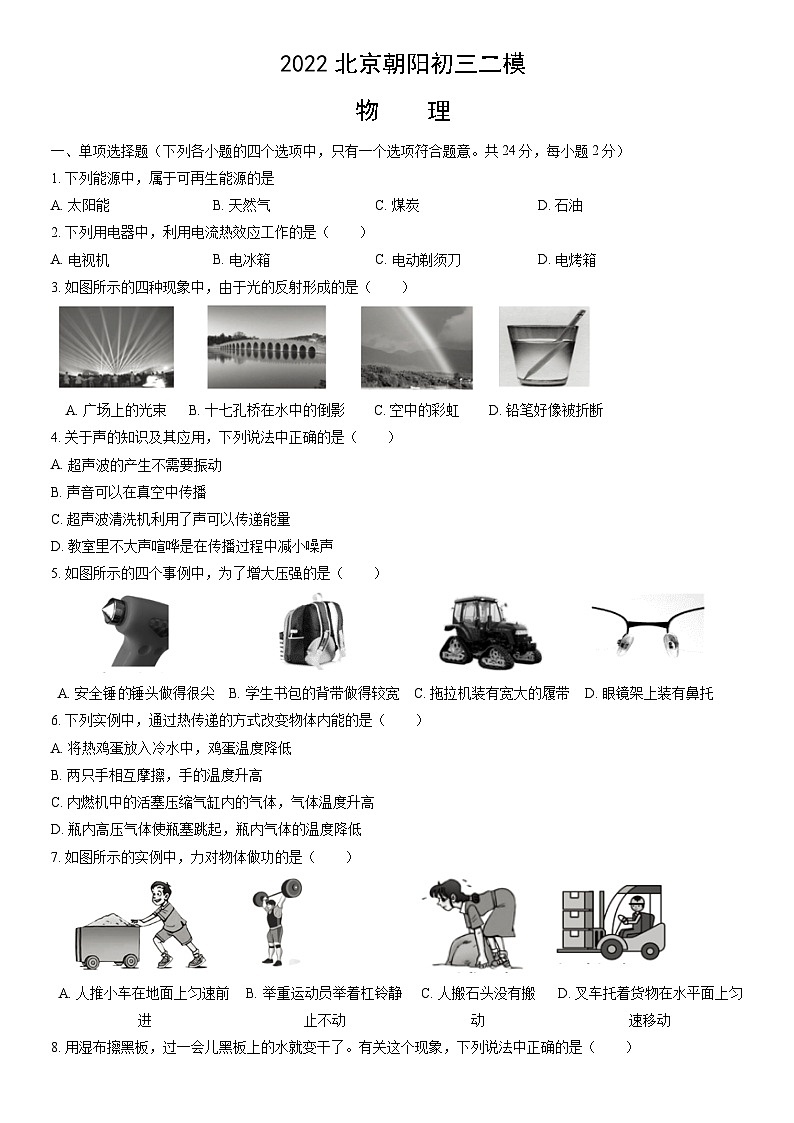

2022北京朝阳初三二模物理试卷（含答案）

这是一份2022北京朝阳初三二模物理试卷（含答案），共24页。试卷主要包含了单项选择题，多项选择题，实验解答题，科普阅读题，计算题等内容，欢迎下载使用。
一、单项选择题（下列各小题的四个选项中，只有一个选项符合题意。共24分，每小题2分）
1. 下列能源中，属于可再生能源的是
A. 太阳能B. 天然气C. 煤炭D. 石油
2. 下列用电器中，利用电流热效应工作的是（ ）
A. 电视机B. 电冰箱C. 电动剃须刀D. 电烤箱
3. 如图所示的四种现象中，由于光的反射形成的是（ ）
4. 关于声的知识及其应用，下列说法中正确的是（ ）
A. 超声波的产生不需要振动
B. 声音可以在真空中传播
C. 超声波清洗机利用了声可以传递能量
D. 教室里不大声喧哗是在传播过程中减小噪声
5. 如图所示的四个事例中，为了增大压强的是（ ）
6. 下列实例中，通过热传递的方式改变物体内能的是（ ）
A. 将热鸡蛋放入冷水中，鸡蛋温度降低
B. 两只手相互摩擦，手的温度升高
C. 内燃机中的活塞压缩气缸内的气体，气体温度升高
D. 瓶内高压气体使瓶塞跳起，瓶内气体的温度降低
7. 如图所示的实例中，力对物体做功的是（ ）

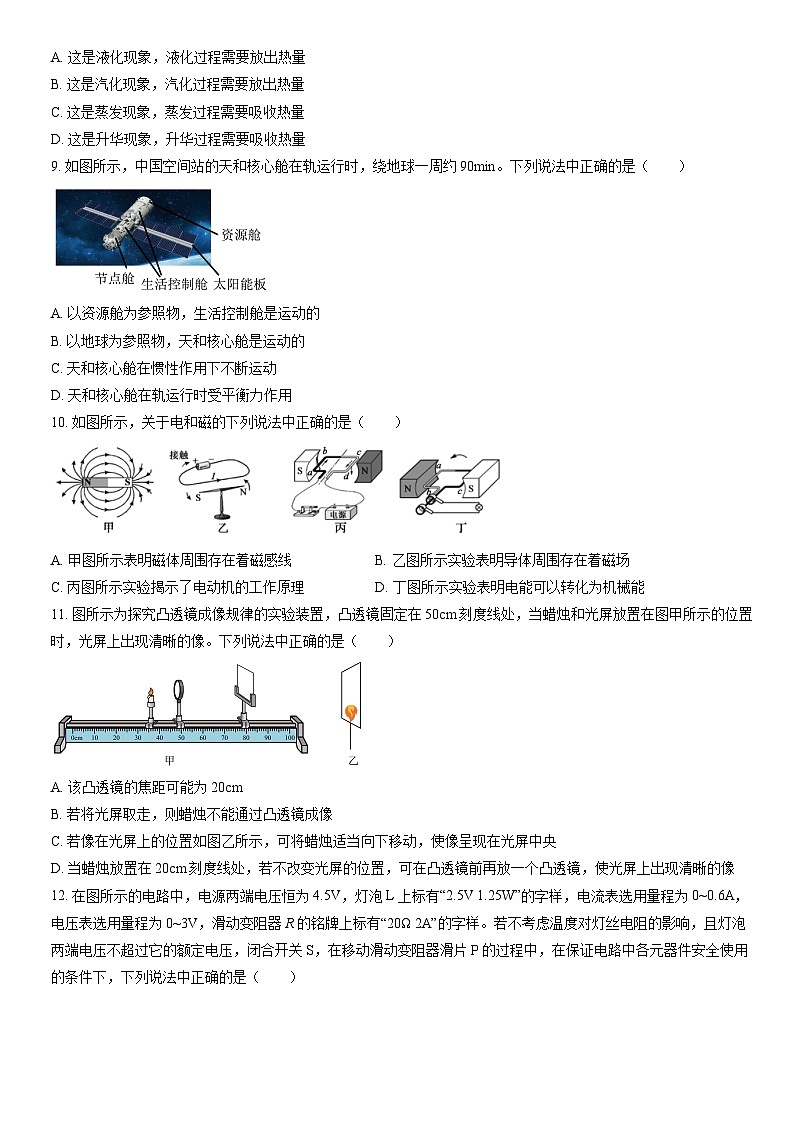

8. 用湿布擦黑板，过一会儿黑板上的水就变干了。有关这个现象，下列说法中正确的是（ ）
A. 这是液化现象，液化过程需要放出热量
B. 这是汽化现象，汽化过程需要放出热量
C. 这是蒸发现象，蒸发过程需要吸收热量
D. 这是升华现象，升华过程需要吸收热量
9. 如图所示，中国空间站的天和核心舱在轨运行时，绕地球一周约90min。下列说法中正确的是（ ）
A. 以资源舱为参照物，生活控制舱是运动的
B. 以地球为参照物，天和核心舱是运动的
C. 天和核心舱在惯性作用下不断运动
D. 天和核心舱在轨运行时受平衡力作用
10. 如图所示，关于电和磁的下列说法中正确的是（ ）
A. 甲图所示表明磁体周围存在着磁感线B. 乙图所示实验表明导体周围存在着磁场
C. 丙图所示实验揭示了电动机的工作原理D. 丁图所示实验表明电能可以转化为机械能
11. 图所示为探究凸透镜成像规律的实验装置，凸透镜固定在50cm刻度线处，当蜡烛和光屏放置在图甲所示的位置时，光屏上出现清晰的像。下列说法中正确的是（ ）
A. 该凸透镜的焦距可能为20cm
B. 若将光屏取走，则蜡烛不能通过凸透镜成像
C. 若像在光屏上的位置如图乙所示，可将蜡烛适当向下移动，使像呈现在光屏中央
D. 当蜡烛放置在20cm刻度线处，若不改变光屏的位置，可在凸透镜前再放一个凸透镜，使光屏上出现清晰的像
12. 在图所示的电路中，电源两端电压恒为4.5V，灯泡L上标有“2.5V 1.25W”的字样，电流表选用量程为0~0.6A，电压表选用量程为0~3V，滑动变阻器R的铭牌上标有“20Ω 2A”的字样。若不考虑温度对灯丝电阻的影响，且灯泡两端电压不超过它的额定电压，闭合开关S，在移动滑动变阻器滑片P的过程中，在保证电路中各元器件安全使用的条件下，下列说法中正确的是（ ）
A. 滑动变阻器接入电路的最大阻值为20Ω
B. 滑动变阻器接入电路最小阻值为2.5Ω
C. 电路消耗的最大功率为2.7W
D. 灯泡L消耗的最小功率为0.45W
二、多项选择题（下列各小题的四个选项中，符合题意的选项均多于一个。共6分，每小题2分。每小题选项全选对的得2分，选对但不全的得1分，有错选的不得分）
13. 下列说法中正确的是（ ）
A. 温度为0℃的物体没有内能
B. 扩散现象表明分子在不停地运动
C. 液体很难被压缩，是因为分子之间没有引力
D. 沿海地区通常昼夜温差比内陆小，原因之一是水的比热容比砂石大
14. 如图所示，滚摆从最高点由静止开始释放，运动到最低点后再次向上运动，滚摆每次到达最高点时总比前一次低。在滚摆从最高点运动到最低点的过程中，下列说法中正确的是（ ）
A. 滚摆的重力势能越来越小
B. 滚摆的动能转化为重力势能
C. 滚摆的机械能不变
D. 重力对滚摆做的功越来越快
15. 为了将放置在水平地面上重为150N的物体提升到高处，小阳设计了如图甲所示的滑轮组。小阳用竖直向下的拉力F拉绳，拉力F随时间的变化关系图像如图乙所示，物体上升的高度h随时间t变化的关系图像如图丙所示。若物体与地面的接触面积为5×10-2m2，不计绳重和摩擦。下列说法中正确的是（ ）
A. 动滑轮受到的重力为50N
B. 在0~1s内，物体对地面的压强为800Pa
C. 在1~2s内，拉力F做的功为250J
D. 在2~3s内，滑轮组的机械效率为83.3%
三、实验解答题（共28分，18、19题各2分，17题3分，16、20~22题各4分，23题5分）
16. （1）如图所示，这支毛笔的长度为__________cm。
（2）如图所示，电能表的示数为__________kW·h。
17. 在物理课上，小阳小组的同学将甲、乙、丙三种固体物质分别加热，直至完全熔化，记录的实验数据如表二所示。
表一 几种晶体的熔点（标准大气压）
表二
（1）甲物质在熔化过程中的温度是__________℃；
（2）结合表一可知：乙物质可能是__________（填物质名称）；
（3）丙物质是__________（选填“晶体”或“非晶体”）。
18. 如图所示，在蹄形磁体的磁场中放置一根导线，导线两端通过开关与灵敏电流表连接。
（1）开关闭合后，当电流表指针发生偏转时，导线可能是__________。
A．沿水平方向左右运动 B．沿竖直方向上下运动
（2）通过大量实验，总结得出：当闭合电路的一部分导体在磁场中做__________运动时，导体中就会产生电流。
19. 水平实验桌面上有微小压强计、刻度尺和装有适量水的A、B两个烧杯。小阳学习了液体内部压强跟哪些因素有关的知识后，又提出了新的猜想，为此他利用提供的实验器材进行了如下实验探究。
①将微小压强计的探头放入A烧杯的水中，探头到烧杯底的距离L为6cm，如图甲所示，记录微小压强计U形管两侧的液面高度差h1。
②将微小压强计的探头放入B烧杯的水中，探头到烧杯底的距离L为10cm，如图乙所示，记录微小压强计U形管两侧的液面高度差h2。
小阳发现h1大于h2，于是小阳得出结论“液体内部某点的压强跟该点到容器底的距离有关”。
（1）实验中的自变量是__________；
（2）小阳实验过程中存在的问题是__________。
20. 在实验桌上有图所示的装置、刻度尺和完全相同的两支蜡烛A和B等器材，小阳利用这些器材进行实验，主要步骤如下：
①调整并保持透明玻璃板与纸面垂直；
②将蜡烛A放在平面镜前某处，将蜡烛B放在平面镜另一侧，并通过平面镜观察蜡烛A所成像和蜡烛B，移动蜡烛B直至与蜡烛A所成的像完全重合。标记蜡烛A和B的位置，用刻度尺分别测量蜡烛A到平面镜的距离和蜡烛B到平面镜的距离v，并记录在表格中；
③改变蜡烛A到平面镜的距离，仿照步骤②再做5次实验。
根据以上步骤，回答下列问题：
（1）蜡烛B跟蜡烛A像完全重合，由此可以判断蜡烛A的像与蜡烛A的大小__________，理由是__________；
（2）在测量蜡烛A到平面镜的距离和蜡烛B到平面镜的距离时，需要确定它们对应点的位置，请你写出确定对应点位置的方法__________。
21. 小阳利用图所示的实验装置探究杠杆的平衡条件，其中，杠杆上相邻刻线间的距离相等，每个钩码所受重力均为0.5N。
（1）实验前，为使如图甲所示的杠杆在水平位置平衡，应将平衡螺母向__________端调节；
（2）杠杆水平平衡后，在杠杆上的A点悬挂了3个钩码，如图乙所示，为使杠杆保持水平平衡，应在B点悬挂__________个钩码；
（3）接下来，他将弹簧测力计挂在C点继续实验，如图丙所示，在用弹簧测力计由竖直向上拉C点逐渐变为沿图丙中虚线方向斜向上拉C点，且始终保持杠杆在水平位置平衡的过程中，弹簧测力计的示数逐渐变大，请你解释原因__________。
22. 利用如图所示电路测量小灯泡的额定功率，已知小灯泡的额定电压U额和定值电阻R0的阻值。请将实验步骤补充完整：
（1）闭合开关S、S2，断开开关S1，______；
（2）______，记录电压表的示数U；
（3）利用表达式P额=______（用已知量和测量量表示），计算出小灯泡的额定功率P额。
23. 小阳在探究影响浮力大小的因素时，联想到人在水中越往深处走就觉得所受的浮力越大，于是他猜想物体浸入液体的体积越大，物体所受浮力的大小就会越大。请你利用满足实验要求的弹簧测力计、装有适量水的量筒、细线和一个金属铝柱，设计实验验证小阳的猜想。写出主要的实验步骤，并画出实验数据记录表格。
四、科普阅读题（共4分）
24. 请根据上述阅读材料，回答下列问题：
回家的征程2022年4月16日，神舟十三号载人飞船与天和核心舱分离，翟志刚、王亚平、叶光富出差三人组结束了半年多的太空之旅，按原定计划踏上回家的征程。
神舟十三号载人飞船返回地球依次经过轨返分离、推返分离、进入大气层、开降落伞、开着陆缓冲发动机等关键环节，如图所示，返回过程经历了严酷空间环境和轨道条件的考验。
0时44分，神舟十三号载人飞船与空间站天和核心舱在距地面约400km的轨道上成功分离。载人飞船从空间站撤离后，首先绕地球飞行5圈，每圈用时大约1.5小时，在此过程中，通过推进舱发动机的制动动作降低载人飞船的运行速度，并使载人飞船降至距地面约140km的返回轨道。
返回舱与推进舱分离后继续下落，距地面100k左右进入大气层。此后是返回过程中环境最为恶劣的阶段，空气密度越来越大，返回舱与空气剧烈摩擦，使其底部温度高达上千摄氏度，返回舱被火焰包围，其间会经历4~6分钟的“黑障区”，返回舱与地面失去无线电联系，地面人员无法对返回舱进行控制，也无法获取返回舱内的信息，只能通过电扫雷达等方式进行飞行跟踪。9时47分，在距地面10km左右的高度，返回舱依次打开引导伞、减速伞和主伞。在距地面约1m时，启动反推发动机，使下落速度降至2m/s左右，最终返回舱安全着陆。
此前，神舟十二号飞船返回时绕飞地球18圈，历时一天多。我国技术人员通过对飞行任务事件进行合理裁剪和调整、压缩操作时间，使神舟十三号飞船只绕飞地球5圈，仅需几个小时就安全回家。
（1）返回舱通过__________接受来自地面的指令（选填“超声波”或“电磁波”）；
（2）地球半径约为6400km，请你估算，载人飞船在返回轨道附近飞行时的速度大约为__________km/h（估算时π取3）；
（3）返回舱在返回过程中是如何实现减速的________？
五、计算题（共8分，25题4分，26题4分）
25. 如图所示的电路中，电源两端电压为12V且保持不变，电阻R2的阻值为10Ω。闭合开关S，电流表A的示数为0.8A。求：
（1）R1的阻值；
（2）通过干路的电流；
（3）通电1min，电流通过电阻R1所产生的热量。
26. 如图所示，一个柱形薄壁容器放在水平桌面上，容器的底面积为1×10-2m2，盛有0.1m深的水。把一个质量为0.16kg、体积为2×10-4m3的正方体物体A轻轻放入水中，水没有溢出，松手后物体A最终处于静止状态。已知水的密度ρ水=1.0×103kg/m3，g取10N/kg。当物体A在水中静止时，求：
（1）通过计算分析说明物体A处于漂浮、悬浮还是沉底状态；
（2）物体A所受浮力的大小；
（3）水对容器底部的压强。
参考答案
一、单项选择题（下列各小题的四个选项中，只有一个选项符合题意。共24分，每小题2分）
1. 下列能源中，属于可再生能源的是
A. 太阳能B. 天然气C. 煤炭D. 石油
【答案】A
【解析】
【详解】A.太阳能可以在自然界里源源不断地得到补充，所以它属于可再生能源，故A符合题意；
BCD.天然气、煤炭、石油不可能在短期内从自然界得到补充，所以它们属于不可再生能源，故BCD不符合题意．
2. 下列用电器中，利用电流热效应工作的是（ ）
A. 电视机B. 电冰箱C. 电动剃须刀D. 电烤箱
【答案】D
【解析】
【详解】A．电视机工作时，主要将电能转化为光能、声能和少部分内能，不是利用电流热效应，故A不符合题意；
B．电冰箱的主要元件是压缩机，是利用通电线圈在磁场中受到磁场力而转动，将电能转化成机械能，不是利用电流的热效应，故B不符合题意；
C．电动剃须刀即为电动机，工作时，主要是电能转化为机械能，不是利用电流的热效应，故C不符合题意；
D．电烤箱工作时，将电能转化为内能，是利用电流的热效应工作的，故D符合题意。
故选D。
3. 如图所示的四种现象中，由于光的反射形成的是（ ）
A. 广场上的光束
B. 十七孔桥在水中的倒影
C. 空中的彩虹
D. 铅笔好像被折断
【答案】B
【解析】
【详解】A．广场上的光束是光在同一均匀介质中沿直线传播形成的，故A不符合题意；
B．十七孔桥在水中的倒影是平面镜成像，是由光的反射形成的，故B符合题意；
C．空中的彩虹是太阳光经过水珠折射以后，分成各种彩色光，是光的色散形成的，故C不符合题意；
D．铅笔好像被折断是光的折射形成的虚像，故D不符合题意。
故选B。
4. 关于声的知识及其应用，下列说法中正确的是（ ）
A. 超声波的产生不需要振动
B. 声音可以在真空中传播
C. 超声波清洗机利用了声可以传递能量
D. 教室里不大声喧哗是在传播过程中减小噪声
【答案】C
【解析】
【详解】A．声音是由物体的振动产生的，超声波的产生同样需要振动，故A错误；
B．声音的传播需要介质，真空没有介质，声音不能传播，故B错误；
C．清洗需要能量，声音不仅可以传递信息也可以传递能量，超声波清洗就是利用了声音可以传递能量的特点，故C正确；
D．教室里不大声喧哗可以减少噪声的产生，是在声源处控制噪声，故D错误。
故选C。
5. 如图所示的四个事例中，为了增大压强的是（ ）
A. 安全锤的锤头做得很尖
B. 学生书包的背带做得较宽
C. 拖拉机装有宽大的履带
D. 眼镜架上装有鼻托
【答案】A
【解析】
【详解】A．安全锤锤头很尖是用减小受力面积的方法增大压强，故A符合题意；
B．书包背带较宽是用增大受力面积的方法减小压强，故B不符合题意；
C．拖拉机有宽大的履带是用增大受力面积的方法减小压强，故C不符合题意；
D．眼镜架上装有鼻托是用增大受力面积的方法减小压强，故D不符合题意。
故选A。
6. 下列实例中，通过热传递的方式改变物体内能的是（ ）
A. 将热鸡蛋放入冷水中，鸡蛋温度降低
B. 两只手相互摩擦，手的温度升高
C. 内燃机中的活塞压缩气缸内的气体，气体温度升高
D. 瓶内高压气体使瓶塞跳起，瓶内气体的温度降低
【答案】A
【解析】
【详解】A．把热鸡蛋放入冷水中，鸡蛋的内能转移到冷水，使鸡蛋的温度降低，是热传递的方法改变鸡蛋的内能，故A符合题意；
B．两手相互摩擦，是克服摩擦做功，使手的温度升高、内能增大，故B不符合题意；
C．内燃机中的活塞压缩气缸内的气体，活塞对气体做功，气体的内能增加，温度升高，故C不符合题意；
D．瓶内高压气体使瓶塞跳起，气体对瓶塞做功，气体内能减少，温度降低，故D不符合题意。
故选A。
7. 如图所示的实例中，力对物体做功的是（ ）
A. 人推小车在地面上匀速前进
B. 举重运动员举着杠铃静止不动
C. 人搬石头没有搬动
D. 叉车托着货物在水平面上匀速移动
【答案】A
【解析】
【详解】A．人推小车在地面上匀速前进，小车在推力的方向上通过一定的距离，推力对小车做功，故A符合题意；
B．举重运动员举着杠铃静止不动，人对杠铃有力的作用，但在力的方向上没有移动距离，所以人对杠铃没有做功，故B不符合题意；
C．搬石头但没有搬动，只有力没有在力的方向上通过一定的距离，所以人对石头没有做功，故C不符合题意；
D．叉车托着货物在水平面上匀速移动，力的方向竖直向上，距离的方向水平向前，叉车没有对货物做功，故D不符合题意。
故选A。
8. 用湿布擦黑板，过一会儿黑板上的水就变干了。有关这个现象，下列说法中正确的是（ ）
A. 这是液化现象，液化过程需要放出热量
B. 这是汽化现象，汽化过程需要放出热量
C. 这是蒸发现象，蒸发过程需要吸收热量
D. 这是升华现象，升华过程需要吸收热量
【答案】C
【解析】
【详解】物质由液态变为气态的过程叫汽化。汽化有蒸发和沸腾两种方式。用湿布擦黑板，过一会儿黑板上的水就变干了，是因为液态的水蒸发变为水蒸气，蒸发是吸热过程。故ABD不符合题意，C符合题意。
故选C。
9. 如图所示，中国空间站的天和核心舱在轨运行时，绕地球一周约90min。下列说法中正确的是（ ）
A. 以资源舱为参照物，生活控制舱是运动的
B. 以地球为参照物，天和核心舱是运动的
C. 天和核心舱在惯性作用下不断运动
D. 天和核心舱在轨运行时受平衡力作用
【答案】B
【解析】
【详解】A．以资源舱为参照物，生活控制舱的位置没有发生改变，所以是静止的，故A错误；
B．以地球为参照物，天和核心舱的位置不断发生变化，所以是运动的，故B正确；
C．惯性是物体本身的一种属性，不是力，不能说惯性作用，故C错误；
D．核心舱在绕轨道运行时，做曲线运动，其运动状态在改变，受非平衡力作用，故D错误。
故选B。
10. 如图所示，关于电和磁的下列说法中正确的是（ ）
A. 甲图所示表明磁体周围存在着磁感线B. 乙图所示实验表明导体周围存在着磁场
C. 丙图所示实验揭示了电动机工作原理D. 丁图所示实验表明电能可以转化为机械能
【答案】C
【解析】
【详解】A．磁体周围存在磁场，磁感线是为了描述磁场的分布假想的曲线，是不存在的曲线，故A错误；
B．乙图是奥斯特实验，说明通电导体周围存在磁场，故B错误；
C．丙图中线圈通电后会转动，说明通电线圈在磁场中受到力的作用，是电动机的原理，故C正确；
D．丁图中线圈在磁场中做切割磁感线运动，产生感应电流，将机械能转化为电能，故D错误。
故选C。
11. 图所示为探究凸透镜成像规律的实验装置，凸透镜固定在50cm刻度线处，当蜡烛和光屏放置在图甲所示的位置时，光屏上出现清晰的像。下列说法中正确的是（ ）
A. 该凸透镜的焦距可能为20cm
B. 若将光屏取走，则蜡烛不能通过凸透镜成像
C. 若像在光屏上的位置如图乙所示，可将蜡烛适当向下移动，使像呈现在光屏中央
D. 当蜡烛放置在20cm刻度线处，若不改变光屏的位置，可在凸透镜前再放一个凸透镜，使光屏上出现清晰的像
【答案】C
【解析】
【详解】A．根据甲图可知此时物距u为：
此时像距v为：
u＜v，此时成倒立、放大的实像，则有f＜u＜2f，v＞2f，故7.5cm＜f＜15.0cm，故A错误；
B．若将光屏取走，此时凸透镜仍成实像，光屏的作用只是承接像，与是否成像无关，故B错误；
C．若像在光屏上的位置如图乙所示，该像载光屏的位置偏下，可将蜡烛适当向下移动，使像向上移动呈现在光屏中央，故C正确；
D．将蜡烛放置在20cm刻度线处，此时物距u为：
根据凸透镜成像规律，物距变大，像距变小，若不改变光屏的位置，可在凸透镜前放一个凹透镜，凹透镜对光有发散作用，可以增大像距，使光屏上出现清晰的像，故D错误。
故选C。
12. 在图所示的电路中，电源两端电压恒为4.5V，灯泡L上标有“2.5V 1.25W”的字样，电流表选用量程为0~0.6A，电压表选用量程为0~3V，滑动变阻器R的铭牌上标有“20Ω 2A”的字样。若不考虑温度对灯丝电阻的影响，且灯泡两端电压不超过它的额定电压，闭合开关S，在移动滑动变阻器滑片P的过程中，在保证电路中各元器件安全使用的条件下，下列说法中正确的是（ ）
A. 滑动变阻器接入电路的最大阻值为20Ω
B. 滑动变阻器接入电路的最小阻值为2.5Ω
C. 电路消耗的最大功率为2.7W
D. 灯泡L消耗的最小功率为0.45W
【答案】D
【解析】
【分析】题目综合考查了动态电路的最值问题。已知电源电压U=4.5V，灯泡与滑变器串联，滑变器阻值增大时，电路中电流减小，电压表示数增大；滑变器阻值减小时，电路中电流增大，电压表示数减小；根据灯泡的额定电压、额定功率可得灯泡的电阻
灯泡额定电流
【详解】AD．电压表量程为3V，故滑变器阻值最大时，两端电压不得超过3V， UP=3V时，灯泡两端电压
电路中电流
则滑变器阻值最大为
此时灯泡消耗功率最小为
故A错误，D正确；
BC．电路中允许通过的最大电流为0.5A，此时电路中总电阻R最小，滑变器阻值RP最小，灯泡两端电压为
根据串联分压，滑变器两端电压为
滑变器阻值最小为

滑变器阻值最小时电路总功率最大
故BC错误；
故选D。
二、多项选择题（下列各小题的四个选项中，符合题意的选项均多于一个。共6分，每小题2分。每小题选项全选对的得2分，选对但不全的得1分，有错选的不得分）
13. 下列说法中正确的是（ ）
A. 温度为0℃的物体没有内能
B. 扩散现象表明分子在不停地运动
C. 液体很难被压缩，是因为分子之间没有引力
D. 沿海地区通常昼夜温差比内陆小，原因之一是水的比热容比砂石大
【答案】BD
【解析】
【详解】A．内能是指组成物体的所有分子动能和势能的总和，任何物体在任何温度下都有内能，故A错误；
B．扩散现象是指不同的物质相互接触时，彼此进入对方的现象，扩散现象表明分子在不停地做无规则运动，故B正确；
C．液体很难被压缩，是因为分子之间有斥力，故C错误；
D．相同质量的水和砂石吸收或放出相同热量的情况下，由于水的比热容比砂石大，根据可知，水温度变化小，所以沿海地区通常昼夜温差比内陆小，故D正确。
故选BD。
14. 如图所示，滚摆从最高点由静止开始释放，运动到最低点后再次向上运动，滚摆每次到达最高点时总比前一次低。在滚摆从最高点运动到最低点的过程中，下列说法中正确的是（ ）
A. 滚摆的重力势能越来越小
B. 滚摆的动能转化为重力势能
C. 滚摆的机械能不变
D. 重力对滚摆做的功越来越快
【答案】AD
【解析】
【详解】A．滚摆从最高点运动到最低点的过程中，质量不变，高度降低，重力势能减小，故A正确；
BC．滚摆每次到达最高点时总比前一次低，说明滚摆要克服阻力做功，有一部分机械能转化为内能，滚摆的机械能减小，滚摆从最高点运动到最低点的过程中，重力势能减小，速度增大，动能增大，重力势能转化为动能和内能，故BC错误；
D．滚摆从最高点运动到最低点的过程中，重力对滚摆做功的功率为
速度变大，重力不变，功率变大，重力对滚摆做的功变快，故D正确。
故选AD。
15. 为了将放置在水平地面上重为150N的物体提升到高处，小阳设计了如图甲所示的滑轮组。小阳用竖直向下的拉力F拉绳，拉力F随时间的变化关系图像如图乙所示，物体上升的高度h随时间t变化的关系图像如图丙所示。若物体与地面的接触面积为5×10-2m2，不计绳重和摩擦。下列说法中正确的是（ ）
A. 动滑轮受到的重力为50N
B. 在0~1s内，物体对地面的压强为800Pa
C. 在1~2s内，拉力F做的功为250J
D. 在2~3s内，滑轮组的机械效率为83.3%
【答案】BC
【解析】
【详解】A．由丙图可知，物体在2~3s内做匀速直线运动，由乙图可知，此时绳子的拉力
F=80N
对滑轮组受力分析得
2F=G物+G动
所以动滑轮的重力为
G动=2F-G物=2×80N-150N=10N
故A错误；
B．由乙图可知，在0~1s内，绳子的拉力
F=60N
把滑轮和物体看作一个整体，受力分析得
2F+F支=G物+G动
根据力的作用是相互的原则，可得物体对地面的压力
F压=F支=G物+G动-2F=150N+10N-2×60N=40N
所以，物体对地面的压强为
故B正确；
C．由乙图可知，在1~2s内，绳子的拉力
F=100N
由丙图可知，物体上升高度
h=1.25m
连在动滑轮上的绳子股数
n=2
所以，绳子移动的距离为
s=nh=2×1.25m=2.5m
可得，拉力F做的功为
W=Fs=100N×2.5m=250J
故C正确；
D．由乙图可知，在2~3s内，绳子的拉力
F=80N
滑轮组的机械效率为
故D错误。
故选BC。
三、实验解答题（共28分，18、19题各2分，17题3分，16、20~22题各4分，23题5分）
16. （1）如图所示，这支毛笔的长度为__________cm。
（2）如图所示，电能表的示数为__________kW·h。
【答案】 ①. 21.20 ②. 2022.5
【解析】
【详解】（1）[1]由图知：刻度尺上1cm之间有10个小格，所以一个小格代表的长度是
0.1cm=1mm
即此刻度尺的分度值为1mm；铅笔左侧与零刻度线对齐，右侧与21.20cm对齐，所以铅笔的长度为
L=21.20cm
（2）[2]电能表刻度盘上的示数最后一位是小数点后的数字，所以电能表的示数为2022.5 kW·h。
17. 在物理课上，小阳小组的同学将甲、乙、丙三种固体物质分别加热，直至完全熔化，记录的实验数据如表二所示。
表一 几种晶体的熔点（标准大气压）
表二
（1）甲物质在熔化过程中的温度是__________℃；
（2）结合表一可知：乙物质可能是__________（填物质名称）；
（3）丙物质是__________（选填“晶体”或“非晶体”）。
【答案】 ①. 48 ②. 冰 ③. 非晶体
【解析】
【详解】（1）[1]根据熔化过程中温度不变及表中数据可知，甲物质在熔化过程中的温度为48℃。
（2）[2]根据表中数据，随着吸热，乙物质的熔点为0℃，而且一段时候后温度会继续上升，所以乙物质应该是冰。
（3）[3]通过表中数据发现，丙物质没有固定的熔点，而晶体由固定的熔点，非晶体没有固定熔点，所以丙为非晶体。
18. 如图所示，在蹄形磁体的磁场中放置一根导线，导线两端通过开关与灵敏电流表连接。
（1）开关闭合后，当电流表指针发生偏转时，导线可能是__________。
A．沿水平方向左右运动 B．沿竖直方向上下运动
（2）通过大量实验，总结得出：当闭合电路的一部分导体在磁场中做__________运动时，导体中就会产生电流。
【答案】 ①. A ②. 切割磁感线
【解析】
【详解】（1）[1]A．导线沿水平方向左右运动 ，导线在磁场中做切割磁感线运动，电路中就产生感应电流，故A符合题意；
B．导线沿竖直方向上下运动，导线在磁场中没有做切割磁感线运动，电路中不会产生感应电流，故B不符合题意。
故选A
（2）[2]由实验现象可知，闭合电路的一部分导体在磁场中做切割磁感线运动时，电路中就产生感应电流。
19. 水平实验桌面上有微小压强计、刻度尺和装有适量水的A、B两个烧杯。小阳学习了液体内部压强跟哪些因素有关的知识后，又提出了新的猜想，为此他利用提供的实验器材进行了如下实验探究。
①将微小压强计的探头放入A烧杯的水中，探头到烧杯底的距离L为6cm，如图甲所示，记录微小压强计U形管两侧的液面高度差h1。
②将微小压强计的探头放入B烧杯的水中，探头到烧杯底的距离L为10cm，如图乙所示，记录微小压强计U形管两侧的液面高度差h2。
小阳发现h1大于h2，于是小阳得出结论“液体内部某点的压强跟该点到容器底的距离有关”。
（1）实验中的自变量是__________；
（2）小阳实验过程中存在的问题是__________。
【答案】 ①. 某点到容器底的距离（高度L）相同 ②. 没有控制水面到某点的距离（深度）
【解析】
【详解】（1）[1]根据题意可知，题中除了橡皮膜到烧杯底部的距离外，其它条件都相同，故自变量为橡皮膜所在位置到容器底的距离L。
（2）[2]根据题意及单一变量原则，小阳在探究液体内部某点的压强跟该点到容器底的距离有关时，应该控制水面到某点的距离相同，故存在的问题为没有控制水面到某点的距离相同。
20. 在实验桌上有图所示的装置、刻度尺和完全相同的两支蜡烛A和B等器材，小阳利用这些器材进行实验，主要步骤如下：
①调整并保持透明玻璃板与纸面垂直；
②将蜡烛A放在平面镜前某处，将蜡烛B放在平面镜另一侧，并通过平面镜观察蜡烛A所成的像和蜡烛B，移动蜡烛B直至与蜡烛A所成的像完全重合。标记蜡烛A和B的位置，用刻度尺分别测量蜡烛A到平面镜的距离和蜡烛B到平面镜的距离v，并记录在表格中；
③改变蜡烛A到平面镜的距离，仿照步骤②再做5次实验。
根据以上步骤，回答下列问题：
（1）蜡烛B跟蜡烛A的像完全重合，由此可以判断蜡烛A的像与蜡烛A的大小__________，理由是__________；
（2）在测量蜡烛A到平面镜的距离和蜡烛B到平面镜的距离时，需要确定它们对应点的位置，请你写出确定对应点位置的方法__________。
【答案】 ①. 相等 ②. 见详解 ③. 见详解
【解析】
【详解】（1）[1][2]蜡烛A与B完全相同，蜡烛B与蜡烛A的像完全重合。因此蜡烛A的像与蜡烛A大小相等。
（2）[3]用笔沿蜡烛A的底部边缘在纸上画圆，通过平面镜观察，当蜡烛B与蜡烛A的像完全重合时，用笔沿蜡烛B的底部边缘在纸上画圆。两个圆的圆心位置就是对应点的位置。
21. 小阳利用图所示的实验装置探究杠杆的平衡条件，其中，杠杆上相邻刻线间的距离相等，每个钩码所受重力均为0.5N。
（1）实验前，为使如图甲所示的杠杆在水平位置平衡，应将平衡螺母向__________端调节；
（2）杠杆水平平衡后，在杠杆上的A点悬挂了3个钩码，如图乙所示，为使杠杆保持水平平衡，应在B点悬挂__________个钩码；
（3）接下来，他将弹簧测力计挂在C点继续实验，如图丙所示，在用弹簧测力计由竖直向上拉C点逐渐变为沿图丙中虚线方向斜向上拉C点，且始终保持杠杆在水平位置平衡的过程中，弹簧测力计的示数逐渐变大，请你解释原因__________。
【答案】 ①. 左 ②. 2 ③. 根据杠杆平衡条件，杠杆水平平衡且阻力和阻力臂一定，由于动力臂减小，所以动力增大，因此弹簧测力计示数逐渐变大
【解析】
【详解】（1）[1]由图甲可知，杠杆的左端上翘，为使杠杆在水平位置平衡，应将平衡螺母向左端调节。
（2）[2]设一格的长度为L，根据杠杆的平衡条件可得
解得：n=2，故为使杠杆保持水平平衡，应在B点悬挂2个钩码。
（3）[3]根据杠杆平衡条件
杠杆水平平衡且阻力和阻力臂一定，弹簧测力计由竖直向上拉C点逐渐变为沿图丙中虚线方向斜向上拉C点，动力臂减小，所以动力增大，因此弹簧测力计示数逐渐变大。
22. 利用如图所示电路测量小灯泡的额定功率，已知小灯泡的额定电压U额和定值电阻R0的阻值。请将实验步骤补充完整：
（1）闭合开关S、S2，断开开关S1，______；
（2）______，记录电压表示数U；
（3）利用表达式P额=______（用已知量和测量量表示），计算出小灯泡的额定功率P额。
【答案】 ①. 移动滑动变阻器的滑片，使电压表的示数为U额 ②. 保持滑动变阻器的滑片位置不动，闭合开关S、S1，断开开关S2 ③.
【解析】
【详解】（1）灯在额定电压下正常发光，通过开关的转换，先使电压表测灯的电压，通过移动滑片使灯正常发光，保持滑片的位置不变，通过开关的转换，使电压表测灯和定值电阻的电压，根据串联电路的规律及欧姆定律求出灯的额定电流。从而根据功率公式可得出灯的额定功率。
[1]闭合开关S、S2，断开开关S1，此时定值电阻R0和灯泡串联及变阻器串联，移动滑动变阻器的滑片，使电压表的示数为U额，此时灯泡正常发光。
（2）[2]保持滑动变阻器的滑片位置不动，闭合开关S、S1，断开开关S2，电路连接关系不变，电压表测定值电阻R0和灯泡串联的电压，记录电压表的示数U，根据串联电路电压的规律，定值电阻两端电压为U-U额。
（3）[3]电路中的电流为
小灯泡的额定功率为
23. 小阳在探究影响浮力大小的因素时，联想到人在水中越往深处走就觉得所受的浮力越大，于是他猜想物体浸入液体的体积越大，物体所受浮力的大小就会越大。请你利用满足实验要求的弹簧测力计、装有适量水的量筒、细线和一个金属铝柱，设计实验验证小阳的猜想。写出主要的实验步骤，并画出实验数据记录表格。
【答案】见解析
【解析】
【详解】第一步：将铝柱挂在已调零的弹簧测力计下，测出铝柱受到的重力G，记录量筒中水面对应的刻度和G；第二步：将铝柱的一部分浸入在量筒的水中（不碰量筒底和壁），静止时记录弹簧测力计的示数F和量筒中水面对应的刻度V；第三步：改变铝柱浸入水中的体积，仿照第二步再做2次实验；第四步：根据
求出铝柱排开水的体积，根据
求出铝柱受到的浮力，并记录在表格中。
实验数据记录表格
四、科普阅读题（共4分）
24. 请根据上述阅读材料，回答下列问题：
回家的征程2022年4月16日，神舟十三号载人飞船与天和核心舱分离，翟志刚、王亚平、叶光富出差三人组结束了半年多的太空之旅，按原定计划踏上回家的征程。
神舟十三号载人飞船返回地球依次经过轨返分离、推返分离、进入大气层、开降落伞、开着陆缓冲发动机等关键环节，如图所示，返回过程经历了严酷空间环境和轨道条件的考验。
0时44分，神舟十三号载人飞船与空间站天和核心舱在距地面约400km的轨道上成功分离。载人飞船从空间站撤离后，首先绕地球飞行5圈，每圈用时大约1.5小时，在此过程中，通过推进舱发动机的制动动作降低载人飞船的运行速度，并使载人飞船降至距地面约140km的返回轨道。
返回舱与推进舱分离后继续下落，距地面100k左右进入大气层。此后是返回过程中环境最为恶劣的阶段，空气密度越来越大，返回舱与空气剧烈摩擦，使其底部温度高达上千摄氏度，返回舱被火焰包围，其间会经历4~6分钟的“黑障区”，返回舱与地面失去无线电联系，地面人员无法对返回舱进行控制，也无法获取返回舱内的信息，只能通过电扫雷达等方式进行飞行跟踪。9时47分，在距地面10km左右的高度，返回舱依次打开引导伞、减速伞和主伞。在距地面约1m时，启动反推发动机，使下落速度降至2m/s左右，最终返回舱安全着陆。
此前，神舟十二号飞船返回时绕飞地球18圈，历时一天多。我国技术人员通过对飞行任务事件进行合理裁剪和调整、压缩操作时间，使神舟十三号飞船只绕飞地球5圈，仅需几个小时就安全回家。
（1）返回舱通过__________接受来自地面的指令（选填“超声波”或“电磁波”）；
（2）地球半径约为6400km，请你估算，载人飞船在返回轨道附近飞行时的速度大约为__________km/h（估算时π取3）；
（3）返回舱在返回过程中是如何实现减速的________？
【答案】 ①. 电磁波 ②. 26160 ③. 见解析
【解析】
【详解】（1）[1]电磁波可以在真空中传播，无线通信都是利用电磁波来工作的，超声波不能在真空中传播，所以返回舱通过电磁波接受来自地面的指令的。
（2）[2] 地球半径约为6400km，返回轨道距地面140km，则返回轨道距地心的距离为
r=6400km+140km=6540km
载人飞船在返回轨道飞行1圈所用的时间为1.5h，载人飞船在返回轨道飞行1圈的距离为
c=2πr=2×3×6540km=39240km
载人飞船在返回轨道飞行的速度为
（3）[3]根据材料可知，返回舱在返回过程中是利用推进舱发动机制动减速、利用空气阻力减速、利用减速伞减速、利用反推发动机减速来实现减速的。
五、计算题（共8分，25题4分，26题4分）
25. 如图所示的电路中，电源两端电压为12V且保持不变，电阻R2的阻值为10Ω。闭合开关S，电流表A的示数为0.8A。求：
（1）R1的阻值；
（2）通过干路的电流；
（3）通电1min，电流通过电阻R1所产生的热量。
【答案】（1）15Ω；（2）2A；（3）576J
【解析】
【详解】解：（1）电路中两电阻并联，电流表测通过R1的电流，由欧姆定律可得
（2）根据并联电路电压与电流规律可知
（3）根据焦耳定律，产生的热量为
答：（1）电阻阻值为15Ω；
（2）干路电流为2A；
（3）所产生的热量为576J。
26. 如图所示，一个柱形薄壁容器放在水平桌面上，容器的底面积为1×10-2m2，盛有0.1m深的水。把一个质量为0.16kg、体积为2×10-4m3的正方体物体A轻轻放入水中，水没有溢出，松手后物体A最终处于静止状态。已知水的密度ρ水=1.0×103kg/m3，g取10N/kg。当物体A在水中静止时，求：
（1）通过计算分析说明物体A处于漂浮、悬浮还是沉底状态；
（2）物体A所受浮力大小；
（3）水对容器底部的压强。
【答案】（1）漂浮；（2）1.6N；（3）1160Pa
【解析】
【详解】解：（1）物体的密度为
因为，根据物体的浮沉条件，物体A处于漂浮状态。
（2）物体A的重力为
因为物体A漂浮 ，根据二力平衡原理，物体A处于漂浮状态时，受到的浮力为
（3）根据F浮=ρgV排得，物体A排开水的体积为
水面上升的高度为
此时水的深度为
h′=h+Δh=0.1m+0.016m=0.116m
水对容器底部的压强为
答：（1）物体A处于漂浮状态；
（2）物体A所受浮力为1.6N；
（3）水对容器底部的压强为1160Pa。
A. 广场上的光束
B. 十七孔桥在水中的倒影
C. 空中的彩虹
D. 铅笔好像被折断
A. 安全锤锤头做得很尖
B. 学生书包的背带做得较宽
C. 拖拉机装有宽大的履带
D. 眼镜架上装有鼻托
A. 人推小车在地面上匀速前进
B. 举重运动员举着杠铃静止不动
C. 人搬石头没有搬动
D. 叉车托着货物在水平面上匀速移动
物质
熔点/℃
奈
80.5
海波
48
冰
0
时间/min
0
1
2
3
4
5
6
7
8
9
甲物质的温度/℃
40
43
46
48
48
48
48
50
52
54
乙物质的温度/℃
-5
-3
-1
0
0
0
0
1
2
3
丙物质的温度/℃
42
44
46
48
49
51
53
54
56
57
物质
熔点/℃
奈
80.5
海波
48
冰
0
时间/min
0
1
2
3
4
5
6
7
8
9
甲物质的温度/℃
40
43
46
48
48
48
48
50
52
54
乙物质的温度/℃
-5
-3
-1
0
0
0
0
1
2
3
丙物质的温度/℃
42
44
46
48
49
51
53
54
56
57
F/N
F浮/N
