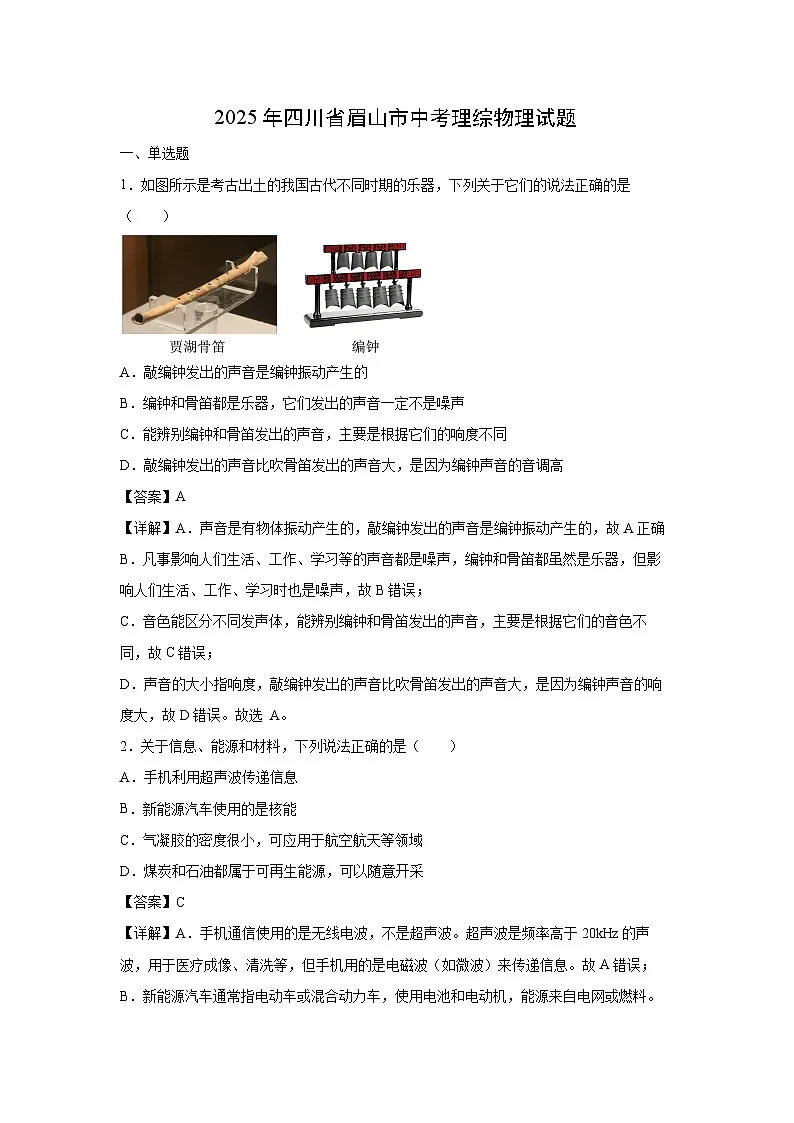

2025年四川省眉山市中考(解析版)物理试卷

这是一份2025年四川省眉山市中考(解析版)物理试卷，共18页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。
1．如图所示是考古出土的我国古代不同时期的乐器，下列关于它们的说法正确的是（ ）
A．敲编钟发出的声音是编钟振动产生的
B．编钟和骨笛都是乐器，它们发出的声音一定不是噪声
C．能辨别编钟和骨笛发出的声音，主要是根据它们的响度不同
D．敲编钟发出的声音比吹骨笛发出的声音大，是因为编钟声音的音调高
【答案】A
【详解】A．声音是有物体振动产生的，敲编钟发出的声音是编钟振动产生的，故A正确
B．凡事影响人们生活、工作、学习等的声音都是噪声，编钟和骨笛都虽然是乐器，但影响人们生活、工作、学习时也是噪声，故B错误；
C．音色能区分不同发声体，能辨别编钟和骨笛发出的声音，主要是根据它们的音色不同，故C错误；
D．声音的大小指响度，敲编钟发出的声音比吹骨笛发出的声音大，是因为编钟声音的响度大，故D错误。故选 A。
2．关于信息、能源和材料，下列说法正确的是（ ）
A．手机利用超声波传递信息
B．新能源汽车使用的是核能
C．气凝胶的密度很小，可应用于航空航天等领域
D．煤炭和石油都属于可再生能源，可以随意开采
【答案】C
【详解】A．手机通信使用的是无线电波，不是超声波。超声波是频率高于20kHz的声波，用于医疗成像、清洗等，但手机用的是电磁波（如微波）来传递信息。故A错误；

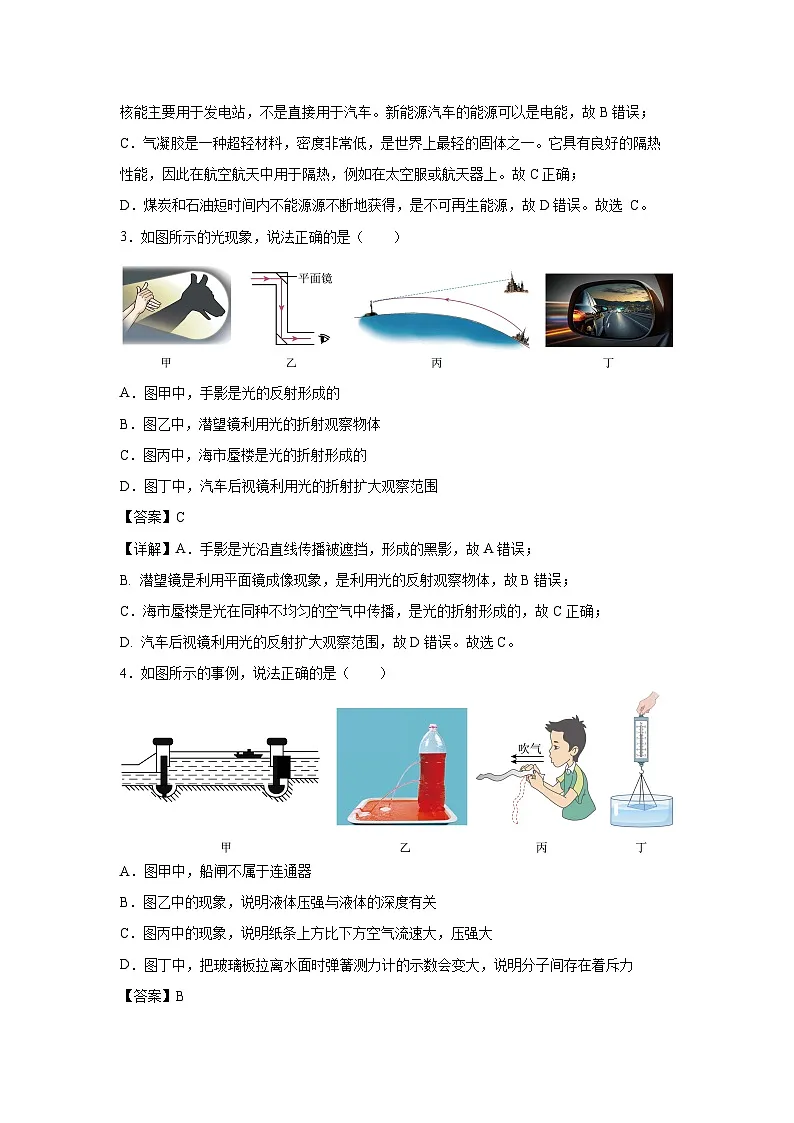

B．新能源汽车通常指电动车或混合动力车，使用电池和电动机，能源来自电网或燃料。核能主要用于发电站，不是直接用于汽车。新能源汽车的能源可以是电能，故B错误；
C．气凝胶是一种超轻材料，密度非常低，是世界上最轻的固体之一。它具有良好的隔热性能，因此在航空航天中用于隔热，例如在太空服或航天器上。故C正确；
D．煤炭和石油短时间内不能源源不断地获得，是不可再生能源，故D错误。故选 C。
3．如图所示的光现象，说法正确的是（ ）
A．图甲中，手影是光的反射形成的
B．图乙中，潜望镜利用光的折射观察物体
C．图丙中，海市蜃楼是光的折射形成的
D．图丁中，汽车后视镜利用光的折射扩大观察范围
【答案】C
【详解】A．手影是光沿直线传播被遮挡，形成的黑影，故A错误；
B. 潜望镜是利用平面镜成像现象，是利用光的反射观察物体，故B错误；
C．海市蜃楼是光在同种不均匀的空气中传播，是光的折射形成的，故C正确；
D. 汽车后视镜利用光的反射扩大观察范围，故D错误。故选C。
4．如图所示的事例，说法正确的是（ ）
A．图甲中，船闸不属于连通器
B．图乙中的现象，说明液体压强与液体的深度有关
C．图丙中的现象，说明纸条上方比下方空气流速大，压强大
D．图丁中，把玻璃板拉离水面时弹簧测力计的示数会变大，说明分子间存在着斥力
【答案】B

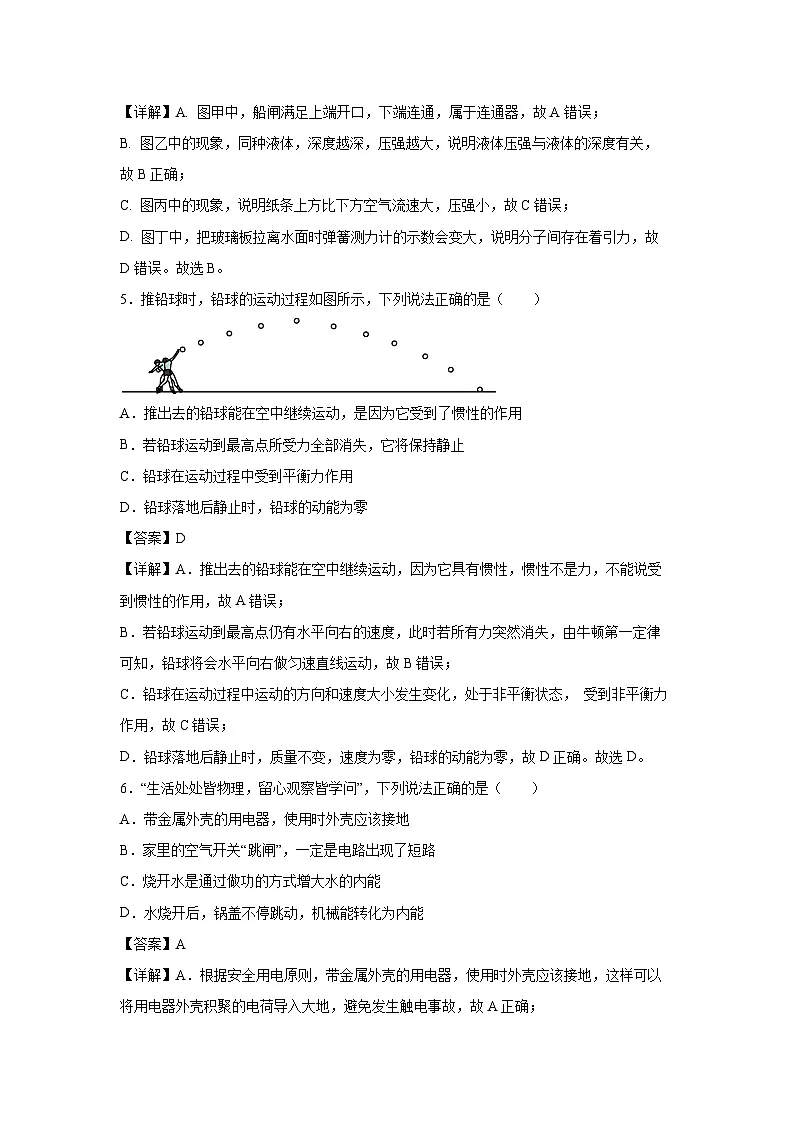

【详解】A. 图甲中，船闸满足上端开口，下端连通，属于连通器，故A错误；
B. 图乙中的现象，同种液体，深度越深，压强越大，说明液体压强与液体的深度有关，故B正确；
C. 图丙中的现象，说明纸条上方比下方空气流速大，压强小，故C错误；
D. 图丁中，把玻璃板拉离水面时弹簧测力计的示数会变大，说明分子间存在着引力，故D错误。故选B。
5．推铅球时，铅球的运动过程如图所示，下列说法正确的是（ ）
A．推出去的铅球能在空中继续运动，是因为它受到了惯性的作用
B．若铅球运动到最高点所受力全部消失，它将保持静止
C．铅球在运动过程中受到平衡力作用
D．铅球落地后静止时，铅球的动能为零
【答案】D
【详解】A．推出去的铅球能在空中继续运动，因为它具有惯性，惯性不是力，不能说受到惯性的作用，故A错误；
B．若铅球运动到最高点仍有水平向右的速度，此时若所有力突然消失，由牛顿第一定律可知，铅球将会水平向右做匀速直线运动，故B错误；
C．铅球在运动过程中运动的方向和速度大小发生变化，处于非平衡状态， 受到非平衡力作用，故C错误；
D．铅球落地后静止时，质量不变，速度为零，铅球的动能为零，故D正确。故选D。
6．“生活处处皆物理，留心观察皆学问”，下列说法正确的是（ ）
A．带金属外壳的用电器，使用时外壳应该接地
B．家里的空气开关“跳闸”，一定是电路出现了短路
C．烧开水是通过做功的方式增大水的内能
D．水烧开后，锅盖不停跳动，机械能转化为内能
【答案】A
【详解】A．根据安全用电原则，带金属外壳的用电器，使用时外壳应该接地，这样可以将用电器外壳积聚的电荷导入大地，避免发生触电事故，故A正确；
B．家里的空气开关“跳闸”，一定是电流过大造成的，但造成电流过大的原因可能是电路出现了短路，也可能是家用电器总功率过大，故B错误；
C．烧开水时，水吸收热量，是通过热传递的方式增大水的内能的，故C错误；
D．水烧开后，锅盖不停跳动，是水蒸气的内能转化为锅盖的机械能，故D错误。故选A
7．如图所示实验。说法正确的是（ ）
A．甲图说明通电导体周围存在磁场
B．乙图说明电磁铁磁性强弱与电流大小有关
C．丙图说明通电导体在磁场中要受到力的作用
D．丁图说明导体在磁场中运动能产生感应电流
【答案】A
【详解】A．甲图为奥斯特实验，通电后小磁针发生偏转，说明通电导体周围存在磁场，故A正确；
B．乙图中两电磁铁串联，电流相等，但两电磁铁线圈匝数不同，吸引铁钉数不同，说明电磁铁磁性强弱与线圈匝数有关，故B错误；
C．丙图中没有电源，导体棒在磁场中做切割磁感线运动会产生感应电流，是电磁感应现象，故C错误；
D．丁图中有电源，闭合开关导体棒会运动，说明通电导体在磁场中要受到力的作用，故D错误。故选 A。
8．如图所示电路中，电源电压恒为。闭合开关，电路正常工作，电压表的示数为。一段时间后，电压表的示数由变为，电流表示数增大。若电路中仅有一处故障，且只发生在上，则电路的故障是（ ）
A．断路B．断路C．短路D．短路
【答案】C
【详解】AB．电路正常工作，和串联，电流表测串联电路的电流，电压表测两端电压，一段时间后，电流表示数增大，说明电路中不可能发生断路，故A不符合题意，B不符合题意；
CD．电压表的示数由变为，电压表示数变大，说明短路，故C不符合题意，D不符合题意。故选C。
9．“探究杠杆的平衡条件”实验中，杠杆在水平位置平衡，如图所示。下列操作能使杠杆在水平位置保持平衡的是（ ）
A．同时将左右两侧的钩码取下一个
B．将、两处所挂的钩码交换位置
C．将右侧钩码取下一个，左侧钩码向支点移动一格
D．将左侧钩码向支点移动两格，右侧钩码向支点移动三格
【答案】D
【详解】A．设每个钩码重为G，杠杆上的每个小格长度为L，当同时将左右两侧的钩码取下一个时，杠杆两侧力与力臂的乘积关系为
不符合杠杆平衡条件，故A不符合题意；
B．当将、两处所挂的钩码交换位置时，杠杆两侧力与力臂的乘积关系为
不符合杠杆平衡条件，故B不符合题意；
C．将右侧钩码取下一个，左侧钩码向支点移动一格时，杠杆两侧力与力臂的乘积关系为
不符合杠杆平衡条件，故C不符合题意；
D．将左侧钩码向支点移动两格，右侧钩码向支点移动三格时，杠杆两侧力与力臂的乘积关系为
符合杠杆平衡条件，故D符合题意。故选D。
10．一台起重机将重2000N的货物在10s内匀速提高5m，如果额外功是10000J，则下列说法错误的是（ ）
A．起重机做的总功是20000J
B．起重机的功率是
C．起重机的机械效率为50%
D．增大货物的质量，可以提高起重机的机械效率
【答案】B
【详解】A．有用功W有=Gh=2000N×5m=10000J
总功W总=W有+W额=10000J+10000J=20000J
故A正确，不符合题意；
B．起重机的功率
故B错误，符合题意；
C．起重机的机械效率
故C正确，不符合题意；
D．增大货物的质量，可以增大有用功，额外功不变，由
可知起重机的机械效率增大，故D正确，不符合题意。故选B。
11．水平桌面上的甲、乙两个相同圆柱形容器，内装不同液体。将两个相同小球分别放入甲、乙两容器中，小球静止时如图所示。若两容器底部所受液体压强相等，则下列判断正确的是（ ）
A．两容器中的液体密度相等
B．两容器所装液体的质量相等
C．甲容器对桌面的压强小于乙容器对桌面的压强
D．甲容器中小球所受浮力大于乙容器中小球所受浮力
【答案】B
【详解】A．两容器底部所受液体压强相等，由图可知甲液体深度小于乙液体，根据可知，甲液体密度大于乙液体，故A错误；
B．两容器底部所受液体压强相等，两容器底面积相同，由可知，两容器底部所受液体压力相等，又由于液体压力等于液体重力和小球重力的总和，两小球重力相等，所以液体质量相等，故B正确；
C．由于容器重力相同，甲和乙中容器、液体和小球的总重力相等，容器对桌面的压力相等，两容器底面积相同，由可知，甲容器对桌面的压强等于乙容器对桌面的压强，故C错误；
D．小球在甲容器中漂浮，浮力等于重力，小球在乙容器中悬浮，浮力等于重力，由于小球重力相等，因此甲容器中小球所受浮力等于乙容器中小球所受浮力，故D错误。故选B。
12．如图所示，电源电压保持不变，的最大阻值为。闭合开关，当滑动变阻器的滑片在中点时，的功率为；将滑动变阻器的滑片移动到最右端，电流表的示数与滑片在中点时的示数之比是。此过程中，下列判断正确的是（ ）
A．电压表示数为
B．滑片在中点时电流表的示数为
C．在中点时，内产生的热量
D．电路的最小功率为
【答案】D
【详解】A． 的最大阻值为，滑动变阻器的滑片在中点时，的阻值为，设电源电压为，电流表的示数与滑片在中点时的示数之比是，则有
解得。闭合开关，当滑动变阻器的滑片在中点时，的功率为，由得
又由于并联电路，则电源电压等于两端电压，即，故A错误；
B．由电路图可知测所在支路的电流，则滑片在中点时电流表的示数为，故B错误；
C．在中点时，内产生的热量，故C错误；
D．由可知，电压一定，电阻最大时，功率最小，滑动变阻器的滑片移动到最右端时，电阻最大。最小功率为，故选D
二、填空题
13．2025年4月30日，神舟十九号返回舱在东风着陆场成功着陆，神舟十九号载人飞行任务取得圆满成功！返回舱回收着陆阶段，减速伞拉出并降速，如图甲所示，以伞为参照物，返回舱是 的。在返回舱距离地面左右时，反推发动机点火，如图乙所示，将返回舱的速度降低到，实现平稳着陆，说明力可以改变物体的 。
【答案】 静止 运动状态
【详解】由图甲可知，减速伞拉出后，返回舱和减速伞一起运动，它们之间的相对位置没有发生变化，所以以伞为参照物，返回舱是静止的。力的作用效果有两个：一是改变物体的形状，二是改变物体的运动状态。物体运动状态的改变包括速度大小的改变和运动方向的改变。在返回舱距离地面1m左右时，反推发动机点火，给返回舱一个向上的力，将返回舱的速度降低到1~2m/s，返回舱的速度大小发生了改变，即返回舱的运动状态发生了改变，这说明力可以改变物体的运动状态。
14．如图甲所示是人的眼球示意图，人眼的成像原理与 （选填“照相机”“投影仪”或“放大镜”）的成像原理类似；如图乙是近视眼看远处物体的成像示意图，可以用 （选填“凹透镜”或“凸透镜”）矫正，才能看清远处的物体。
【答案】 照相机 凹透镜
【详解】人的眼球相当于一架照相机，晶状体和角膜的共同作用相当于一个凸透镜，视网膜相当于光屏。外界物体在视网膜上成倒立、缩小的实像。近视眼是由于晶状体太厚，折光能力太强，或者眼球在前后方向上太长，使得远处物体的像成在视网膜的前方，导致人看不清远处的物体。凹透镜对光线有发散作用，能使光线推迟会聚。凸透镜对光线有会聚作用，能使光线提前会聚。为了使远处物体的像能成在视网膜上，需要佩戴对光线有发散作用的凹透镜，使光线推迟会聚，从而使像成在视网膜上。
15．物理兴趣小组的同学测量一块不溶于水的新材料密度，用调好的托盘天平测量材料块质量，天平平衡时右盘砝码质量和游码在标尺上的位置如图甲所示，则材料块的质量为 g；通过采用图乙和图丙所示的方法，测得该材料块的体积，则材料块的密度是 。
【答案】 21.6 0.72×103
【详解】使用天平测量物体质量时，物体的质量等于右盘砝码的总质量加上游码在标尺上所对的刻度值。由图甲可知，标尺分度值为0.2g，则材料块的质量为m=10g+10g+1.6g=21.6g。
由图乙可知，量筒的分度值为1mL，量筒中水和铁块的体积V1​=40mL；由图丙可知，材料块放入量筒后，水、铁块和材料块的总体积V2​=70mL。则材料块的体积V=V2​−V1​=70mL−40mL=30mL=30cm3
材料块的密度为
16．甲、乙两根完全相同的电阻丝，将甲电阻丝剪去一半，电阻变为；将乙电阻丝从中间对折，电阻变为。然后将和串联到电路中，则通过的电流 （选填“大于”“等于”或“小于”）通过的电流I2，两端电压与两端电压之比 。
【答案】 等于 2∶1
【详解】根据串联电路的电流特点：串联电路中各处的电流都相等。因为R1​和R2​串联到电路中，所以通过R1​的电流I1​等于通过R2​的电流I2​，即I1​=I2​。设甲、乙两根完全相同的电阻丝的电阻为R，将甲电阻丝剪去一半，其长度变为原来的​，材料和横截面积不变，此时电阻。将乙电阻丝从中间对折，其长度变为原来的，横截面积变为原来的2倍，材料不变。此时电阻
根据欧姆定律可得
17．超速是引发交通安全事故的因素之一、物理兴趣小组设计了一种超速自动报警装置，当车速过快时，提醒驾驶员需要减速。如图甲所示为该装置的简化电路图，电源电压为，定值电阻为，RV为速度传感器，其阻值随车速变化的关系图像如图乙所示。由图乙可知，当汽车的行驶速度逐渐增大时，电压表的示数 （选填“增大”“减小”或“保持不变”）。若车速达到时，提醒语音响起，观察到电压表示数为；当电压表的示数为时，汽车速度为 km/h。
【答案】 增大 20
【详解】由图乙可知，速度传感器RV​的阻值随车速的增大而增大。由图甲可知，该电路为串联电路，电压表测速度传感器RV两端的电压。电源电压U=12V保持不变，定值电阻R=10Ω。根据串联电路电阻的特点R总​=R+RV​，当RV​增大时，R总​变大。电源电压U不变，则电路中的电流I变小。定值电阻R的阻值不变，电路中的电流I变小，所以UR​变小，由串联电路的电压规律可知，RV两端的电压变大，即电压表的示数增大。
当电压表示数UV​=10V时，根据串联电路电压的特点可得R​两端的电压UR=U−UV=12V−10V=2V
此时电路中的电流
车速达到80km/h时，速度传感器的阻值
根据图乙中图像是一条倾斜直线，由数学知识可得①。当电压表示数UV′​=8V时，电路中的电流
根据欧姆定律可得
将RV'=20Ω代入①式可得v'=20km/h。
三、作图题
18．根据透镜对光的作用，完成下列光路图。
【答案】见解析
【详解】通过焦点的光线经凸透镜折射后平行于主光轴射出；平行于主光轴的光线经凹透镜折射后发散射出，其折射光线的反向延长线经过凹透镜的虚焦点。如图所示：
19．我国的无人机技术处于国际领先水平，无人机的应用日益广泛。如图甲所示，无人机在无风天气进行航拍，在图乙中画出无人机静止在空中时受力的示意图（图乙中正方形表示无人机，点为重心，不计空气的浮力）。
【答案】见解析
【详解】无人机静止在空中，处于平衡状态，此时它受到竖直向下的重力和竖直向上的升力，且这两个力是一对平衡力，大小相等、方向相反。题中已给出重心为O点，重力和升力的作用点都画在重心O处。重力的方向是竖直向下的，升力的方向与重力方向相反，为竖直向上。从重心O点竖直向下画一条带箭头的线段，并在线段末端标上字母G，表示重力。从重心O点竖直向上画一条带箭头的线段，线段长度应与表示重力的线段长度相等，并在线段末端标上字母F升​，表示升力。如图所示：
四、实验题
20．某实验小组利用图甲所示实验装置探究冰熔化时温度的变化规律。
(1)实验中按图甲的方式对碎冰加热，目的是使碎冰 。
(2)如图乙所示温度计的示数是 。
(3)根据实验数据画出冰熔化过程的“温度一时间”图像，如图丙所示。分析图像可知：冰熔化过程中要 （选填“吸收”或“放出”）热量，但温度保持不变，属于 （选填“晶体”或“非晶体”）。
(4)进一步分析图像发现，0至时段内的温度变化比时刻后的温度变化快，其主要原因是冰和水的 不同。
(5)若对烧杯持续加热，烧杯中的水沸腾后试管中的水 （选填“会”或“不会”）沸腾。
【答案】(1)受热均匀 (2)-3 (3) 吸收 晶体
(4)比热容 (5)不会
【详解】（1）实验中按图甲的方式对碎冰加热，即采用水浴法加热，这样可以使碎冰受热均匀，避免局部温度过高，从而能更准确地探究冰熔化时温度的变化规律。
（2）由图乙可知，温度计的分度值是1℃，液柱在0℃以下，其示数为−3℃。
（3）根据图丙可知，冰在熔化过程中，温度保持不变，但需要持续加热，说明冰熔化过程中要吸收热量。晶体有固定的熔点，在熔化过程中温度保持不变；非晶体没有固定的熔点，在熔化过程中温度不断升高。由于冰在熔化过程中温度保持不变，所以冰属于晶体。
（4）根据Q=cmΔt可知，在吸收相同热量Q和质量m相同的情况下，温度变化量Δt与比热容c成反比。0至t1​时段内物质是冰，t2​时刻后物质是水，水的比热容比冰的比热容大，所以0至t1​时段内的温度变化比t2​时刻后的温度变化快。
（5）液体沸腾的条件是达到沸点且继续吸热。当烧杯中的水沸腾后，温度保持不变，此时试管中的水虽然能达到沸点，但由于试管内外温度相同，试管中的水无法继续从烧杯中的水吸收热量，所以试管中的水不会沸腾。
21．如图所示是“探究滑动摩擦力大小与哪些因素有关”的实验。
(1)用较小的力拉木块，木块保持静止，此时木块 （选填“受”或“不受”）摩擦力。
(2)实验过程中，必须用弹簧测力计沿水平方向拉着木块做 运动，根据 原理，木块受到的滑动摩擦力大小等于弹簧测力计的示数。
(3)分析图甲和图乙可知：在接触面粗糙程度相同时， 越大，滑动摩擦力越大。
(4)下列事例中应用了甲、丙两次实验结论来增大摩擦力的是_________（填写字母符号）。
A．自行车轮胎上刻有花纹
B．给自行车链条涂抹润滑油
C．用力捏自行车的刹车，车更容易停下来
(5)完成上述探究后，继续用图中装置进行实验，作出拉力与时间关系图像如图丁所示，物体运动的速度与时间关系图像如图戊所示。则物体在第时所受的摩擦力大小为 。
【答案】(1)受 (2) 匀速直线 二力平衡
(3)压力 (4)A (5)2
【详解】（1）当用较小的力拉木块，木块保持静止时，处于平衡状态。木块在水平方向上受到拉力和摩擦力的作用，这两个力是一对平衡力，大小相等、方向相反，所以此时木块受摩擦力。
（2）实验过程中，必须用弹簧测力计沿水平方向拉着木块做匀速直线运动。因为当木块做匀速直线运动时，木块处于平衡状态，在水平方向上受到的拉力和滑动摩擦力是一对平衡力，根据二力平衡原理，这两个力大小相等，所以木块受到的滑动摩擦力大小等于弹簧测力计的示数。
（3）分析图甲和图乙可知，接触面的粗糙程度相同，图乙中木块对木板的压力大于图甲中木块对木板的压力，且图乙中弹簧测力计的示数大于图甲中弹簧测力计的示数，即图乙中木块受到的滑动摩擦力大于图甲中木块受到的滑动摩擦力，所以在接触面粗糙程度相同时，压力越大，滑动摩擦力越大。
（4）甲、丙两次实验中，压力相同，接触面的粗糙程度不同，丙中接触面更粗糙，弹簧测力计的示数更大，即丙中木块受到的滑动摩擦力更大，所以可得结论：在压力相同时，接触面越粗糙，滑动摩擦力越大。
A．自行车轮胎上刻有花纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，应用了甲、丙两次实验结论。故A符合题意；
B．给自行车链条涂抹润滑油，是通过使接触面分离来减小摩擦力，没有应用甲、丙两次实验结论。故B不符合题意；
C．用力捏自行车的刹车，是在接触面粗糙程度一定时，通过增大压力来增大摩擦力，应用了甲、乙两次实验结论。故C不符合题意。故选A。
（5）由图戊可知，物体在4−6s内做匀速直线运动，此时物体处于平衡状态，在水平方向上受到的拉力和滑动摩擦力是一对平衡力，大小相等。由图丁可知，物体在4−6s内拉力F=2N，所以物体在4−6s内受到的滑动摩擦力f=F=2N。因为滑动摩擦力的大小与压力大小和接触面的粗糙程度以及接触面的材料有关，在4−6s内和6−7s内，物体对水平面的压力大小和接触面的粗糙程度以及接触面的材料都不变，所以滑动摩擦力大小不变，即物体在第6.5s时所受的摩擦力大小为2N。
22．在测量小灯泡发光时的电阻实验中，小灯泡的额定电压为，电源电压恒为。
(1)如图甲所示电路，闭合开关前，应将滑动变阻器的滑片置于 （选填“左”或“右”）端；闭合开关，移动滑片到某一位置，电压表的示数如图乙所示，此时灯泡两端的电压为 V。
(2)根据实验测得的数据，作出小灯泡的图像如图丙所示，则小灯泡正常发光时的电阻为 ；进一步分析发现，小灯泡的电阻在发生变化，原因是小灯泡电阻随 的改变而改变。
(3)另一组同学在没有电流表的情况下，测量另一只额定电压为的小灯泡的额定功率，设计了如图丁所示的电路，电源电压恒为，滑动变阻器最大阻值为。实验步骤如下：
①闭合开关和，断开，移动滑动变阻器的滑片，使电压表示数为 V，这时小灯泡正常发光；
②闭合开关和，断开，保持①步骤中滑动变阻器滑片的位置不变，此时电压表示数为；
③小灯泡的额定功率 。
【答案】(1) 右 2 (2) 10 温度 (3) 1.5 0.75
【详解】（1）为了保护电路，闭合开关前，滑动变阻器的滑片应置于阻值最大处。由图甲可知，滑动变阻器接的是左下接线柱，所以闭合开关前，应将滑动变阻器的滑片置于最右端。由图乙可知，电压表选用的是0−3V的量程，分度值为0.1V，其示数为2V，即此时灯泡两端的电压为2V。
（2）小灯泡的额定电压为2.5V，由图丙可知，当小灯泡两端的电压为2.5V时，通过小灯泡的电流为0.25A。根据欧姆定律​可得小灯泡正常发光时的电阻
影响电阻大小的因素有材料、长度、横截面积和温度。小灯泡的电阻在发生变化，是因为小灯泡的电阻随温度的改变而改变，当小灯泡两端的电压和通过的电流发生变化时，小灯泡的功率发生变化，温度也会发生变化，从而导致电阻发生变化。
（3）要使小灯泡正常发光，则小灯泡两端的电压应等于其额定电压2.5V。闭合开关S1​和S3​，断开S2​，R与L串联，电压表测滑动变阻器两端电压。由串联电路电压规律可知，移动滑动变阻器的滑片，使电压表示数为4V-2.5V=1.5V时，小灯泡正常发光。
闭合开关和，断开，灯泡L短路，电路中只有R全部接入电路中，电压表测滑动变阻器滑片以左部分电阻两端的电压，示数为1V。保持①步骤中滑动变阻器滑片的位置不变，由串联分压规律可得，代入数据解得
小灯泡正常工作时电路中的电流
小灯泡的额定功率
五、计算题
23．“雪龙”号是我国最大的极地考察船，排水量约，吃水深度可达，动力系统中，主机功率。取，，求：
(1)“雪龙”号满载时受到的浮力；
(2)水面下5m深处船壁受到海水的压强；
(3)如图所示，执行科考任务的“雪龙”号在海面破冰前行，假如船以的速度做匀速直线运动，主机能提供多大的动力。
【答案】(1) (2) (3)
【详解】（1）由阿基米德原理可知，“雪龙”号满载时受到的浮力
（2）水面下5m深处船壁受到海水的压强
（3）“雪龙”号做匀速直线运动的速度为
由和得
则“雪龙”号主机提供的动力
24．图甲为某款电热煲汤锅，其简化电路如图乙所示。S为手动开关，为自动温控开关，温度达到时，自动切换到保温状态，和均为阻值不变的电热丝。煲汤锅部分参数如下表，求：
(1)煲汤锅处于加热状态时，电路中的电流；
(2)电热丝的阻值；
(3)某次煲汤锅对初温为、质量为的汤汁加热（汤汁沸点），不考虑汤汁质量变化和热量损失，煲汤锅正常工作20min所消耗的电能。
【答案】(1)5A； (2)； (3)
【详解】（1）由得
（2）当开关和均闭合时，短路，单独工作，电路阻值小，功率大，为加热挡。由得
当开关闭合，断开时，和串联，电路阻值大，功率小，为保温挡。此时电路总电阻
由串联电路的电阻关系可得
（3）加热汤汁直到沸腾所需吸收的热量为
不考虑汤汁质量变化和热量损失，则加热消耗的电能
加热需要的时间
正常工作20分钟，则保温的时间为
保温消耗的电能为
则煲汤锅正常工作20min所消耗的电能额定电压
额定功率
220V
加热
保温
1100W
100W
