多用电表的原理与使用
1.认识多用电表
(1)多用电表可以用来测量电流、电压、电阻等，并且每一种测量项目都有几个量程。
(2)外形如下图所示：上半部分为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部分为选择开关，它的四周刻有各种测量项目和量程。
多用电表面板上还有：欧姆表的欧姆调零旋钮(使电表指针指在右端零欧姆处)、指针定位螺丝(使电表指针指在左端的“0”位置)、表笔的正、负插孔(红表笔插入“＋”插孔，黑表笔插入“－”插孔)。
2.用多用电表测定值电阻的阻值
(1)原理

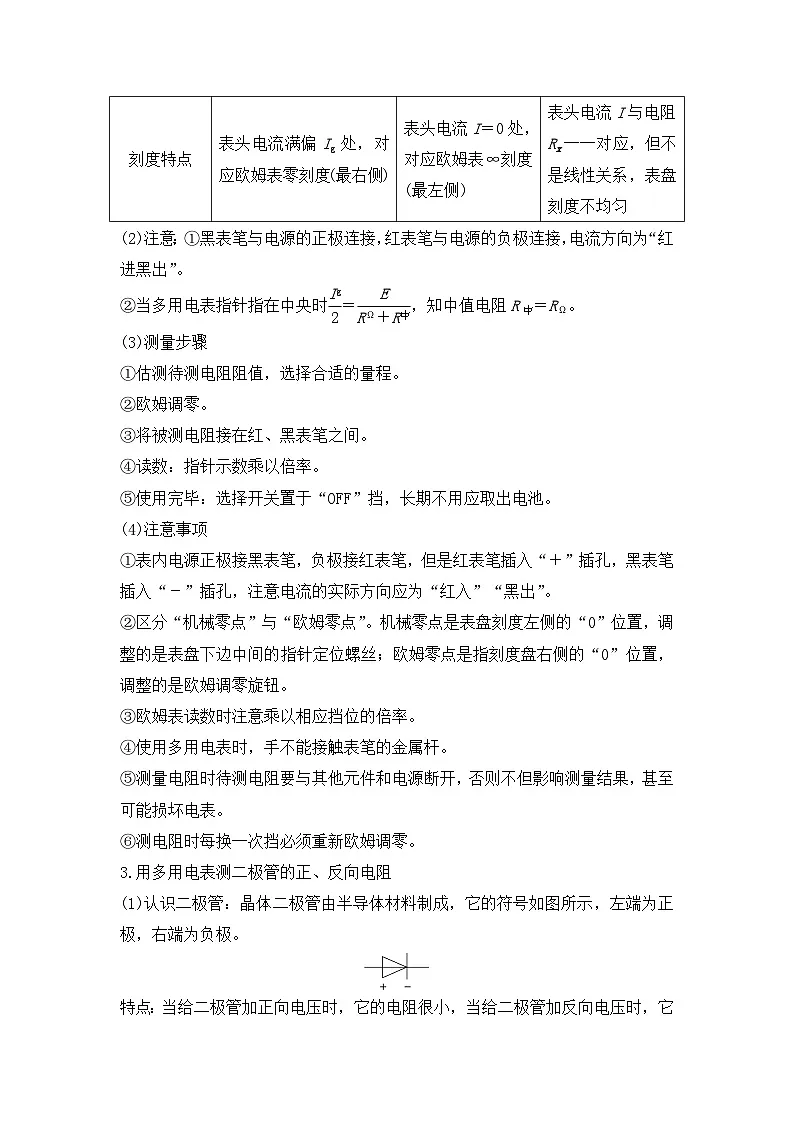

(2)注意：①黑表笔与电源的正极连接，红表笔与电源的负极连接，电流方向为“红进黑出”。
②当多用电表指针指在中央时eq \f(Ig,2)＝eq \f(E,RΩ＋R中)，知中值电阻R中＝RΩ。
(3)测量步骤
①估测待测电阻阻值，选择合适的量程。
②欧姆调零。
③将被测电阻接在红、黑表笔之间。
④读数：指针示数乘以倍率。
⑤使用完毕：选择开关置于“OFF”挡，长期不用应取出电池。
(4)注意事项
①表内电源正极接黑表笔，负极接红表笔，但是红表笔插入“＋”插孔，黑表笔插入“－”插孔，注意电流的实际方向应为“红入”“黑出”。
②区分“机械零点”与“欧姆零点”。机械零点是表盘刻度左侧的“0”位置，调整的是表盘下边中间的指针定位螺丝；欧姆零点是指刻度盘右侧的“0”位置，调整的是欧姆调零旋钮。
③欧姆表读数时注意乘以相应挡位的倍率。
④使用多用电表时，手不能接触表笔的金属杆。
⑤测量电阻时待测电阻要与其他元件和电源断开，否则不但影响测量结果，甚至可能损坏电表。
⑥测电阻时每换一次挡必须重新欧姆调零。
3.用多用电表测二极管的正、反向电阻
(1)认识二极管：晶体二极管由半导体材料制成，它的符号如图所示，左端为正极，右端为负极。
特点：当给二极管加正向电压时，它的电阻很小，当给二极管加反向电压时，它的电阻很大。
(2)用欧姆挡判断二极管的正、负极
将多用电表欧姆挡调零之后，若多用电表指针偏角很大，则黑表笔接触二极管的正极，红表笔接触二极管的负极(如图甲)；若多用电表指针偏角很小，则黑表笔接触二极管的负极，红表笔接触二极管的正极(如图乙)。
4.探索黑箱内的电学元件
【精典例题导学】
例1 (2024·四川师范大学附属中学模拟)某同学利用一个多用电表(表盘如图5乙所示)测量一个内阻Rg约100 Ω、满偏电流Ig＝100 mA的电流表的内阻，主要步骤如下：
(1)欧姆挡的选择开关拨至倍率________(填“×1”“×10”或“×100”)挡，先将红、黑表笔短接调零后，将多用电表中“黑表笔”接到电流表________(填“A”或“B”)接线柱上，“红表笔”接另一个接线柱。
图5
(2)多用电表表盘中的指针和电流表表盘指针所指位置如图乙、丙所示，该同学读出欧姆表的读数为________Ω，这时电流表的读数为________mA。
(3)测量结束后，将选择开关拨到OFF挡。
(4)通过进一步分析还可得到多用电表内部电池的电动势为________V。
例2．某物理爱好者设计了一个三挡位(“×1”“×10”“×100”)的欧姆表，其内部结构如图6所示，K为单刀三掷开关，R为调零电阻，R1、R2、R3为定值电阻，表头G的满偏电流为Ig，内阻为Rg，干电池的电动势为E，内阻为r。用此欧姆表测量某待测电阻的阻值，回答下列问题：
图6
(1)欧姆表的两只表笔中，________(选填“a”或“b”)是红表笔。
(2)当欧姆表的挡位为“×100”时，应将单刀三掷开关K与________(选填“1”“2”或“3”)接通。
(3)若从“×10”挡位换成“×1”挡位，再进行欧姆调零时，调零电阻R的滑片应该________(选填“向上”或“向下”)调节。
(4)在“×100”挡位进行欧姆调零后，在ab两表笔间接入阻值为6 000 Ω的定值电阻R1，稳定后表头G的指针偏转到满偏刻度的eq \f(1,4)；取走R1，在ab两表笔间接入待测电阻Rx，稳定后表头G的指针偏转到满偏刻度的eq \f(1,3)，则Rx＝________Ω。
例3．某同学通过用多用电表测量找到发光二极管的负极。
(1)该同学做了如下两步具体的操作：第一，将多用电表选择开关旋转到电阻挡的“×1”挡，经过________之后，他把红表笔接在二极管的短管脚上，把黑表笔接在二极管的长管脚上，发现二极管发出了耀眼的白光；然后他将两表笔的位置互换以后，发现二极管不发光。这说明二极管的负极是________(选填“长管脚”或“短管脚”)所连接的一极。
(2)该同学依次用多用电表电阻挡的“×1”挡、“×10”挡、“×100”挡、“×1 k”挡分别进行了二极管导通状态的准确的测量(多用电表内部电源电动势不变)，他发现二极管发光的亮度越来越________(选填“大”或“小”)，请帮助他分析一下具体的原因：_____________________________________________________。
例4．在如图7所示的电路中，四节干电池串联，小灯泡A、B的规格均为“3.8 V 0.3 A”。合上开关S后，无论怎样移动滑动变阻器的滑片，A、B灯都不亮。
图7
图8
(1)用多用电表的直流电压挡检查故障：
①选择开关置于下列量程的________挡较为合适(用字母序号表示)。
A.2.5 VB.10 VC.50 VD.250 V
②测得c、d间电压约为5.8 V，e、f间电压为0，则故障是________。
A.A灯丝断开B.B灯丝断开
C.d、e间连线断开D.B灯短路
(2)接着用欧姆表的“×1”挡测电阻，欧姆表经过“欧姆调零”，
①测试前，一定要将电路中的开关S______。
②测c、d间和e、f间电阻时，某次测量结果如图8所示，读数为________Ω，此时测量的是________间的电阻，根据小灯泡的规格计算出的电阻为________Ω，它不等于测量值，原因是
_____________________________________________________________________
_____________________________________________________________________。
【方法总结】
1.断路故障的检测方法
(1)用直流电压挡
将电压表与电源并联，若电压表示数不为零，说明电源良好，若电压表示数为零，说明电源损坏。
(2)用直流电流挡
将电流表串联在电路中，若电流表的示数为零，则说明与电流表串联的部分电路断路。
(3)用欧姆挡检测
将各元件与电源断开，然后接到红、黑表笔间，若有阻值说明元件完好，若电阻无穷大说明此元件断路。
2.短路故障的检测方法
(1)将电压表与电源并联，若电压表示数为零，说明电源被短路；若电压表示数不为零，则外电路的部分电路不被短路或不完全被短路。
(2)用电流表检测，若串联在电路中的电流表示数不为零，故障应是短路。
【基础题组】
1．关于多用电表表盘上的刻度线，下列说法正确的是( )
A．电阻刻度是均匀的
B．电阻刻度是不均匀的
C．直流电流刻度线是不均匀的
D．直流电压刻度线是不均匀的
2．(多选)如图所示为欧姆表的原理图，表头内阻为Rg，调零电阻接入电路中的电阻值为R，电池的电动势为E，内阻为r，则下列说法中正确的是( )
A．它是根据闭合电路欧姆定律制成的
B．接表内电池负极的应是红表笔
C．电阻的“∞”刻度一般在刻度盘的右端
D．调零后刻度盘的中心刻度值是r＋Rg＋R
3．如图所示，将一光敏电阻接入多用电表两表笔上，将多用电表的选择开关置于欧姆挡，用光照光敏电阻时，表针的偏角为θ1；用手掌挡住光线，表针的偏角为θ2，则可判断( )
A．θ1＞θ2 B．θ1＝θ2
C．θ1＜θ2D．不能确定
4．甲、乙两同学使用欧姆挡测同一个电阻时，他们都把选择开关旋到“×100”挡，并能正确操作．他们发现指针偏角太小，于是甲把选择开关旋到“×1 k”挡，乙把选择开关旋到“×10”挡，但乙重新调零，而甲没有重新调零，则以下说法正确的是( )
A．甲选挡正确，操作也正确
B．乙选挡正确，而操作错误
C．甲选挡错误，操作也错误
D．乙选挡错误，而操作正确
5．以下是欧姆表原理的电路示意图，正确的是( )
6．如图所示的电路为欧姆表原理图，把欧姆表调零后测量一个阻值为R＝10 Ω的电阻时，指针偏转至满刻度的eq \f(3,5)处，现测量一个电阻Rx，指针偏转至满刻度的eq \f(1,5)处，则电阻Rx的阻值为( )
A．4 Ω B．20 Ω
C．30 ΩD．60 Ω
7.(多选) 如图所示,虚线框内为多用电表欧姆挡的内部电路,a、b为电表面板上的表笔插孔。下列说法正确的是 。
A.a孔插黑表笔
B.用“×100 Ω”倍率测量时指针在0 Ω附近,应换用“×1 kΩ”倍率
C.更换倍率测量电阻时,必须要重新进行欧姆调零
D.要测量电路中某电阻的阻值,必须将该电阻与其他元件断开
8.某学生在练习使用多用电表之前,她认真分析了欧姆表的原理电路图(见图甲)。她做的几个练习使用多用电表的电路如图乙所示,下列说法中错误的是 ( )
甲
乙
A.图1中多用电表选择开关应该是直流电压挡
B.图2中多用电表选择开关应该是直流电流挡
C.图3中多用电表测二极管电阻时,指针几乎不偏转
D.图4中多用电表选用欧姆挡,可以给电容器充电
9.如图所示为多用电表的刻度盘。选用倍率为“×100”的欧姆挡正确测量电阻,表针位置如图所示,则:
(1)所测电阻的阻值为 Ω;如果要用此多用电表正确测量一个阻值约为2.0×104 Ω的电阻,为了使测量结果比较精确,应选用的欧姆挡是 (选填“×10”“×100”或“×1 k”)。
(2)当选用量程为250 mA的电流挡正确测量电流时,表针位置如图所示,则所测电流为 mA。
10.用如图所示的多用电表进行如下实验。
①将两表笔的金属部分分别与被测电阻的两根引线相接,发现指针偏转角度过大。为了得到比较准确的测量结果,请从下列选项中挑出合理的步骤,并按 (填选项前的字母)的顺序进行操作,再将两表笔分别与待测电阻相接,进行测量。
A.将K旋转到电阻挡“×1 k”的位置
B.将K旋转到电阻挡“×10”的位置
C.将两表笔短接,旋动部件T,对电表进行校准
②测量二极管的正向导通电阻时,红表笔应接二极管的 (选填“正极”或“负极”)。
11.在“多用电表的使用”实验中:
(1)如图甲所示为一正在测量中的多用电表表盘,如果用电阻挡“×100”测量,则读数为 Ω;如果用“直流5 V”挡测量,则读数为 V。
甲
(2)甲同学利用多用电表测量电阻,他用电阻挡“×100”测量时发现指针偏转角度过小,为了得到比较准确的测量结果,请从下列选项中挑出合理的步骤,操作顺序为 (填写选项前的字母)。
A.将选择开关旋转到电阻挡“×1 k”的位置
B.将选择开关旋转到电阻挡“×10”的位置
C.将两表笔分别与被测电阻的两根引线相接完成测量
D.将两表笔短接,调节欧姆调零旋钮使指针指向“0 Ω”
(3)乙同学利用多用电表测量图示电路中小灯泡正常工作时的有关物理量,以下操作正确的是 。
A.将选择开关旋转到合适的电压挡,闭合开关,利用图乙的电路测量小灯泡两端的电压
B.将选择开关旋转到合适的电阻挡,闭合开关,利用图乙的电路测量小灯泡的电阻
C.将选择开关旋转到合适的电流挡,闭合开关,利用图丙的电路测量通过小灯泡的电流
D.将选择开关旋转到合适的电流挡,把图丙中红、黑表笔接入电路的位置互换,闭合开关,测量通过小灯泡的电流
【能力提升题组】
12.如图为多用电表欧姆挡的原理示意图,其中电流表的满偏电流为300 μA,内阻rg=100 Ω,调零电阻的最大值R=50 kΩ,串联的固定电阻R0=50 Ω,电池电动势E=1.5 V,用它测量电阻Rx,能准确测量的阻值范围是( )
A.30~80kΩ B.3~8kΩ
C.300~800ΩD.30~80Ω
13.一个多用电表内的电池已使用很久了,但是转动调零旋钮时,仍可使表针调至零欧姆刻度处。用这只多用电表测出的电阻值R',与被测电阻的真实值R相比( )
A.R'=RB.R'>R
C.R'
