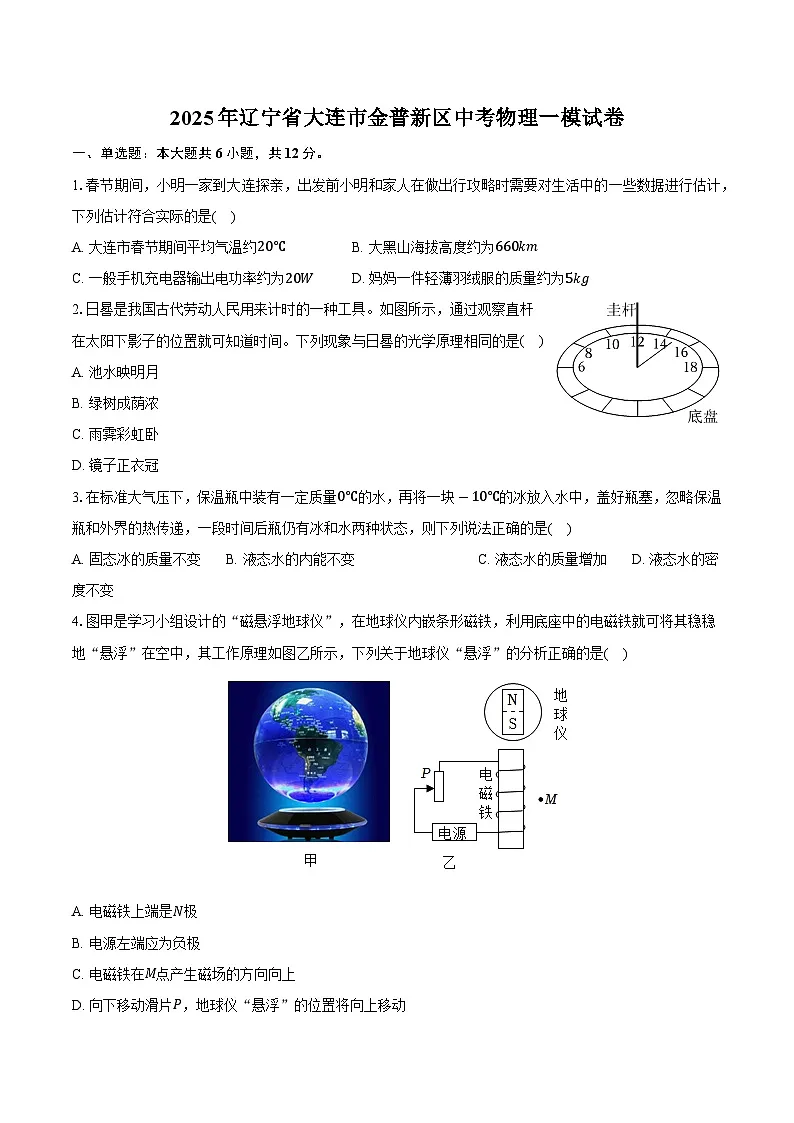

2025年辽宁省大连市金普新区中考物理一模试卷

这是一份2025年辽宁省大连市金普新区中考物理一模试卷，共18页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1.春节期间，小明一家到大连探亲，出发前小明和家人在做出行攻略时需要对生活中的一些数据进行估计，下列估计符合实际的是( )
A. 大连市春节期间平均气温约20℃B. 大黑山海拔高度约为660km
C. 一般手机充电器输出电功率约为20WD. 妈妈一件轻薄羽绒服的质量约为5kg
2.日晷是我国古代劳动人民用来计时的一种工具。如图所示，通过观察直杆在太阳下影子的位置就可知道时间。下列现象与日晷的光学原理相同的是( )
A. 池水映明月
B. 绿树成荫浓
C. 雨霁彩虹卧
D. 镜子正衣冠
3.在标准大气压下，保温瓶中装有一定质量0℃的水，再将一块-10℃的冰放入水中，盖好瓶塞，忽略保温瓶和外界的热传递，一段时间后瓶仍有冰和水两种状态，则下列说法正确的是( )
A. 固态冰的质量不变B. 液态水的内能不变C. 液态水的质量增加D. 液态水的密度不变
4.图甲是学习小组设计的“磁悬浮地球仪”，在地球仪内嵌条形磁铁，利用底座中的电磁铁就可将其稳稳地“悬浮”在空中，其工作原理如图乙所示，下列关于地球仪“悬浮”的分析正确的是( )
A. 电磁铁上端是N极
B. 电源左端应为负极
C. 电磁铁在M点产生磁场的方向向上
D. 向下移动滑片P，地球仪“悬浮”的位置将向上移动

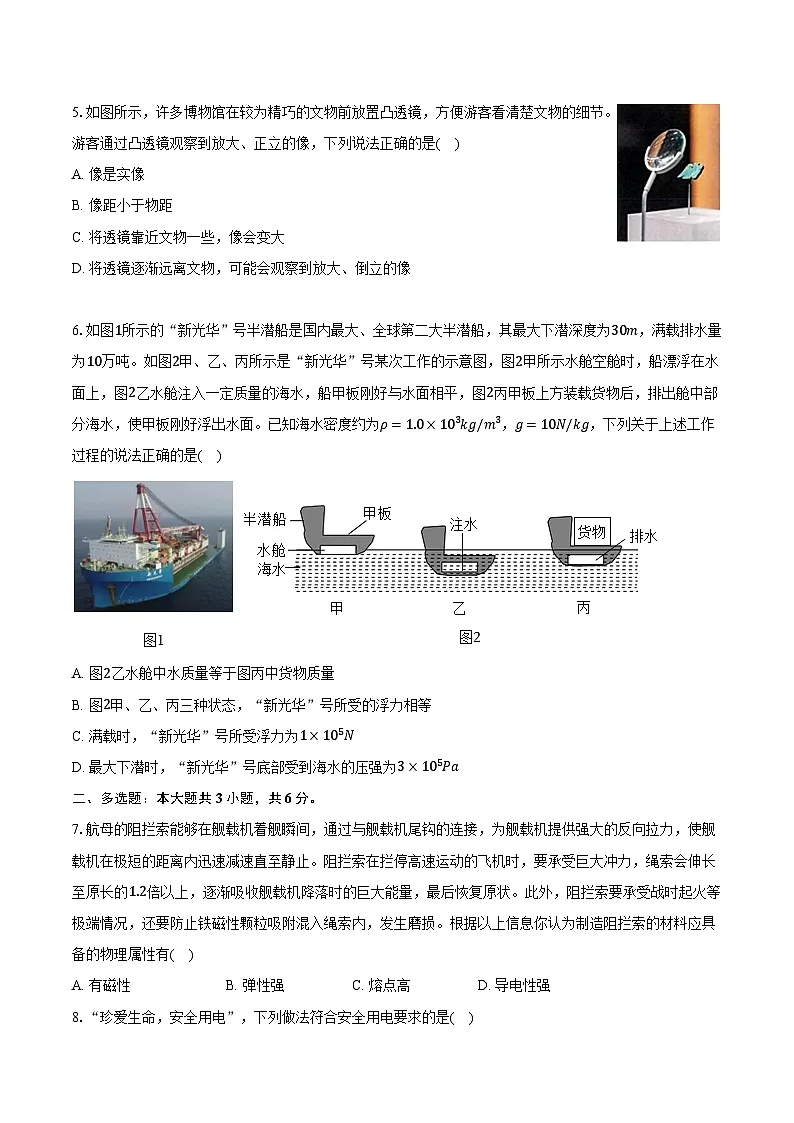

5.如图所示，许多博物馆在较为精巧的文物前放置凸透镜，方便游客看清楚文物的细节。游客通过凸透镜观察到放大、正立的像，下列说法正确的是( )
A. 像是实像
B. 像距小于物距
C. 将透镜靠近文物一些，像会变大
D. 将透镜逐渐远离文物，可能会观察到放大、倒立的像
6.如图1所示的“新光华”号半潜船是国内最大、全球第二大半潜船，其最大下潜深度为30m，满载排水量为10万吨。如图2甲、乙、丙所示是“新光华”号某次工作的示意图，图2甲所示水舱空舱时，船漂浮在水面上，图2乙水舱注入一定质量的海水，船甲板刚好与水面相平，图2丙甲板上方装载货物后，排出舱中部分海水，使甲板刚好浮出水面。已知海水密度约为ρ=1.0×103kg/m3，g=10N/kg，下列关于上述工作过程的说法正确的是( )
A. 图2乙水舱中水质量等于图丙中货物质量
B. 图2甲、乙、丙三种状态，“新光华”号所受的浮力相等
C. 满载时，“新光华”号所受浮力为1×105N
D. 最大下潜时，“新光华”号底部受到海水的压强为3×105Pa
二、多选题：本大题共3小题，共6分。
7.航母的阻拦索能够在舰载机着舰瞬间，通过与舰载机尾钩的连接，为舰载机提供强大的反向拉力，使舰载机在极短的距离内迅速减速直至静止。阻拦索在拦停高速运动的飞机时，要承受巨大冲力，绳索会伸长至原长的1.2倍以上，逐渐吸收舰载机降落时的巨大能量，最后恢复原状。此外，阻拦索要承受战时起火等极端情况，还要防止铁磁性颗粒吸附混入绳索内，发生磨损。根据以上信息你认为制造阻拦索的材料应具备的物理属性有( )
A. 有磁性B. 弹性强C. 熔点高D. 导电性强
8.“珍爱生命，安全用电”，下列做法符合安全用电要求的是( )

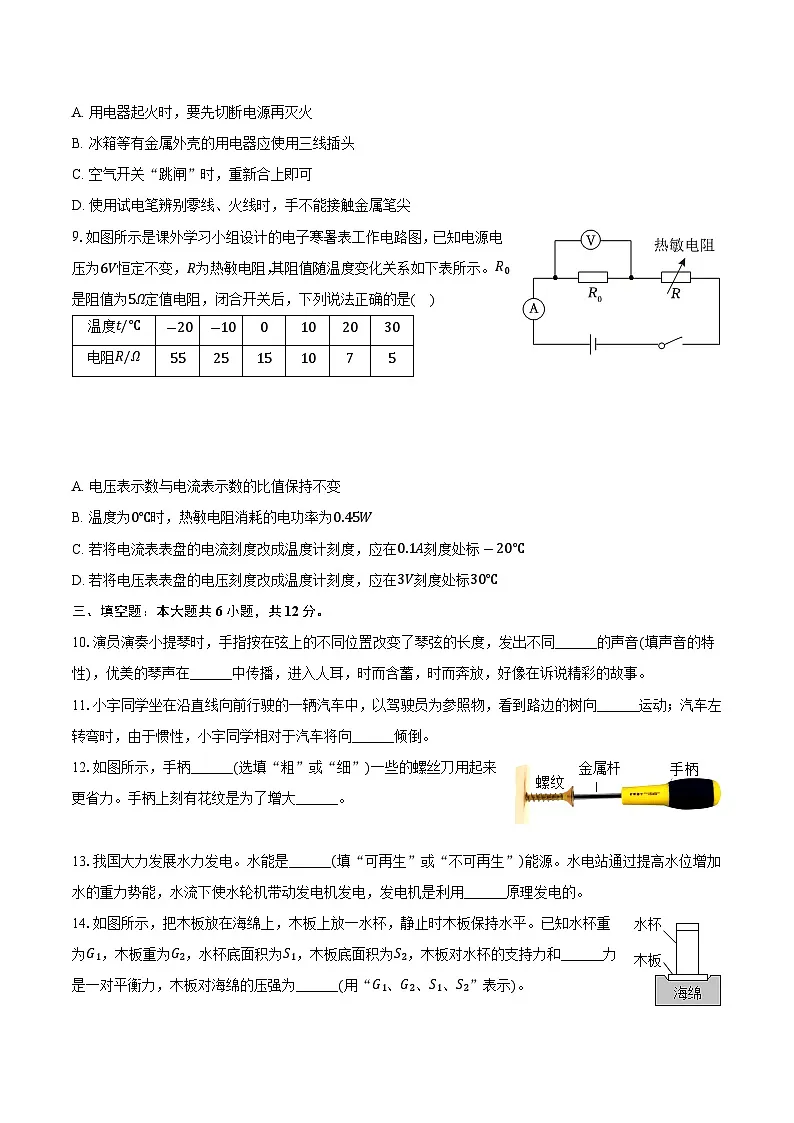

A. 用电器起火时，要先切断电源再灭火
B. 冰箱等有金属外壳的用电器应使用三线插头
C. 空气开关“跳闸”时，重新合上即可
D. 使用试电笔辨别零线、火线时，手不能接触金属笔尖
9.如图所示是课外学习小组设计的电子寒暑表工作电路图，已知电源电压为6V恒定不变，R为热敏电阻，其阻值随温度变化关系如下表所示。R0是阻值为5Ω定值电阻，闭合开关后，下列说法正确的是( )
A. 电压表示数与电流表示数的比值保持不变
B. 温度为0℃时，热敏电阻消耗的电功率为0.45W
C. 若将电流表表盘的电流刻度改成温度计刻度，应在0.1A刻度处标-20℃
D. 若将电压表表盘的电压刻度改成温度计刻度，应在3V刻度处标30℃
三、填空题：本大题共6小题，共12分。
10.演员演奏小提琴时，手指按在弦上的不同位置改变了琴弦的长度，发出不同______的声音(填声音的特性)，优美的琴声在______中传播，进入人耳，时而含蓄，时而奔放，好像在诉说精彩的故事。
11.小宇同学坐在沿直线向前行驶的一辆汽车中，以驾驶员为参照物，看到路边的树向______运动；汽车左转弯时，由于惯性，小宇同学相对于汽车将向______倾倒。
12.如图所示，手柄______(选填“粗”或“细”)一些的螺丝刀用起来更省力。手柄上刻有花纹是为了增大______。
13.我国大力发展水力发电。水能是______(填“可再生”或“不可再生”)能源。水电站通过提高水位增加水的重力势能，水流下使水轮机带动发电机发电，发电机是利用______原理发电的。
14.如图所示，把木板放在海绵上，木板上放一水杯，静止时木板保持水平。已知水杯重为G1，木板重为G2，水杯底面积为S1，木板底面积为S2，木板对水杯的支持力和______力是一对平衡力，木板对海绵的压强为______(用“G1、G2、S1、S2”表示)。
15.如图所示是“焦耳定律”的实验装置，通电一段时间后，盒内电阻丝R1、R2产生的热量之比是______；通电后，两个盒子里空气内能是通过______的方式增加的。
四、作图题：本大题共2小题，共4分。
16.冰壶比赛中，推出去的冰壶最终会慢慢停下来。如图是冰壶离手后向右水平运动的一个瞬间，请分析冰壶此时受力情况，并画出所受各力的示意图(O点为重心，不计空气阻力)。
17.如图所示，是未完成的家庭电路三孔插座和电灯电路图，请用笔画线表示导线，将插座、电灯和开关正确接入家庭电路。
五、实验探究题：本大题共5小题，共30分。
18.如图所示是小红探究“水沸腾前后温度变化的特点”的实验装置及实验过程。

(1)本实验需要使用温度计测量水的温度，实验室常用的温度计是利用液体______的性质来测量温度的。
(2)组装实验器材时(图甲)，应按照自下而上的顺序进行，调整铁圈确定高度时是否需要先点燃酒精灯？______；
(3)如图乙所示，小红在读取温度计示数时，她的错误之处是：______。
(4)小红改正错误后，在水温升到90℃时，每隔1min记录一次水的温度，全部实验数据见下表：
小红还观察并记录了水沸腾前和沸腾时的气泡变化情况，发现水在第4分钟时沸腾了，其中丁图中的______是水沸腾时的气泡变化的情况(选填“a”或“b”)。结合实验现象，分析数据可以得出水在沸腾时温度______。
(5)实验完同学们展开讨论，提出了如下观点，其中正确的有______(填字母)。
A.图丙纸板上的小孔加快了水的散热，因此小孔是多余的
B.用初温较高的水做实验，可以提高水的沸点
C.若器材及操作均没有问题，得到图戊a、b不同温度变化图像原因可能是水的质量不同
D.实验中收集多组数据的目的是为了减小实验误差
19.小强同学利用如图所示的装置及刻度尺等器材探究“平面镜成像的特点”，水平桌面上铺一张白纸，透明薄玻璃板与水平纸面垂直，其中A、B为两根外形完全相同且高度可调的蜡烛。

(1)实验用透明薄玻璃板代替平面镜，此时像没有日常使用平面镜看的清楚，那么实验选用玻璃板而不用平面镜的原因是什么？______。
(2)为了确定像的位置，小强将点燃的蜡烛A竖直立在透明薄玻璃板前，眼睛从图2的a、b、c、d中的______处观察蜡烛A的像，再将未点燃的蜡烛B竖直立在透明薄玻璃板后方，调节其位置，借助蜡烛B记录蜡烛A的像的位置。
(3)为了比较像与物大小关系，调节蜡烛B的高度，直到蜡烛B看上去像是被点燃了，再比较蜡烛B和蜡烛A的高度，发现两支蜡烛高度相同，说明像与物的大小关系是：______。
(4)为确定像的虚实，移开蜡烛B，在原蜡烛B的位置放一个不透明的光屏，从如图2中的a、b、c、d中的______处观察光屏上没有像，说明平面镜成的像是______像。
(5)改变蜡烛A的位置进行多次实验。分别作物和像到镜面的垂线段，用刻度尺测得对应垂线段长度相等，并发现像和物到镜面的垂线段共线如图3所示，因此得出：平面镜成像时像和物的位置关系是______。
20.如图1所示，小洋同学利用一个空矿泉水瓶做实验：
(1)实验时发现液体能从侧壁的孔中喷出，说明瓶中液体内部有______。
(2)物理课上“探究液体内部的压强与哪些因素有关”时，小洋提出以下三个猜想：
猜想A：液体内部的压强与液体的质量有关
猜想B：液体内部的压强与液体的深度有关
猜想C：液体内部的压强与液体的密度有关
(3)如图2所示，液体压强计上的U形管______(选填“属于”或“不属于”)连通器；实验前，小洋没有按压橡皮膜时，U形管两侧液面就存在高度差，接下来的操作应该是______(选填字母)。
A.从U形管右侧管口向外倒出适量水
B.拆除软管重新安装
C.向U形管内添加适量水
(4)验证猜想A：通过比较______两图所示的实验现象，证明了液体内部的压强与液体的质量无关。
(5)根据图甲、乙、丙、丁的实验现象，得出本实验的结论：______。
(6)学习了液体压强的计算公式后，小洋用图4所示的装置测量未知液体的密度：在左侧加入适量的水，在右侧缓慢倒入待测液体，直到橡皮膜刚好变平，接着测量了左侧水面到容器底的深度h1，左侧水面到橡皮膜中心的深度h2，右侧待测液体液面到容器底的深度h3，右侧待测液体液面到橡皮膜中心的深度h4。请你推导出待测液体密度的表达式为ρ= ______(已知水的密度为ρ水)。
21.物理课上婷婷同学利用“伏安法”测量未知电阻Rx的阻值，电源电压恒为3V，Rx阻值约为10Ω。
(1)伏安法测电阻实验的原理是______；
(2)婷婷设计电路的时候增加了滑动变阻器，通过移动滑动变阻器的滑片P，获得3组电压表和电流表示数值，处理数据时将得到的3个电阻值______，来减小测电阻的实验误差。
(3)请用笔画线代替导线，完成图甲实物电路的连接；(要求：滑动变阻器的滑片P向左滑动时，电流表示数变小，连线不得交叉)
(4)闭合开关，发现两电表均无示数，将电压表改接在变阻器两端时仍无示数，接在开关两端时有示数，则电路故障是______；(导线及连接处均完好)
(5)排除故障后，闭合开关，移动变阻器的滑片P至某一位置，电压表示数为2.4V，电流表示数如图乙，求出未知电阻Rx= ______；
(6)将电阻Rx换成小灯泡，重复上述实验，婷婷发现几次实验中，所测小灯泡的电阻值相差较大，原因可能是______。
22.课外学习小组开展了“制作简易活塞式抽水机”的实践活动，同学们集思广益，各显身手，下面是小组同学们交流的实践过程，请帮助完成下列内容：
【项目实施】要制作简易活塞式抽水机，需要完成以下任务。
(1)首先需要了解活塞式抽水机的结构及工作原理：
取一个注射器，把针头插到装有水的盆中，向上拉动活塞，就能看到水从低处升到高处，这是靠______的作用，使水升到高处的。
结合托里拆利实验，同学们想到尝试设计一款活塞式抽水机。理论上抽水机提升水最大高度是______m(已知标准大气压，p0=1.013×105Pa时，g取10N/kg；水的密度ρ水=1×103kg/m3)。
(2)初步了解了活塞式抽水机的工作原理，大强设计了一个如图甲所示的抽水机，当活塞在圆筒内上升到出水管S后继续上升，会发生的现象是______；
A.水从出水管S流出
B.圆筒内水随活塞继续上升
C.圆筒内水面开始下降
D.水保持在出水管S管口下方附近不动，既不上升也不下降

【项目改进】
(3)大强参照图乙所示的活塞式抽水机的结构，对自制抽水机进行了如下改进，如图丙所示：
①如图丙(a)所示，用洗衣液瓶盖制作活塞，并在中间放一枚钢珠做成如图乙所示的单向阀门A；
②如图丙(b)所示，用矿泉水瓶盖和一块胶皮来制作另一个阀门B；
③如图丙(c)所示，活塞向上提起时，阀门A关闭，此时阀门B下方的压强______(选填“大于”或“小于”)阀门B上方的压强，阀门B下方的水推开阀门B进入圆管中。
④再向下压活塞，阀门B关闭，阀门A打开，水进入活塞上方圆筒中，活塞反复上下运动，最终成功的将水抽到高处。
【项目反思】
(4)大强和同学们发现这样一个问题，自制的活塞式抽水机在工作前，向圆管内灌入一些水，抽水会更容易，这样做的主要目的是______。
(5)大强还发现每个小组制作的抽水机模型都各有特色，有的模型设计的非常精巧，有的模型运转的非常流畅，下列不能提高活塞式抽水机效率的是______。
A.减小活塞和管壁之间的摩擦
B.减小圆管的重量
C.减小活塞的重量
提示：抽水机的效率是指抽水机在工作时，将输入的能量(抽水机消耗的总能量)转化为有用功(即把水提升一定高度克服水的重力所做的功)的比例，抽水机效率越高，说明它在工作过程中能量的利用率越高，能量损失越小。
同学们在本次实践活动中收获很大，对物理学习产生了浓厚的兴趣，同学们又走出教室开展了探讨生活中其他抽水装置原理的活动，大家感受到物理知识真的很有用。
六、计算题：本大题共2小题，共16分。
23.如图所示，用电动机和滑轮组把重为3×104N、体积为1m3的矿石，从水底匀速打捞起来，矿石露出水面前，10s内矿石上升1m，电动机对绳子拉力的功率为2.5kW。(g取10N/kg，水的密度为ρ=1×103kg/m3)求：
(1)矿石浸没在水中时受到的浮力；
(2)矿石浸没在水中匀速上升时受到绳子的拉力；(忽略水对物体的阻力)
(3)此装置正常工作10s，电动机对绳子所做的功。
24.小明将废旧电热器上规格为“220V 968W”的完好电热丝R0拆下，用于科技小组制作电烘箱，设计电路如图1所示。经过多次试验，选用的电阻R1的阻值为5Ω时，刚好满足箱体内功率的设计要求。(不考虑温度对电阻的影响)
(1)电热丝R0的阻值是多少？
(2)图1电路正常工作时的电流是多少？正常工作1h箱体内产生的热量是多少？
(3)科技小组又进一步改进了设计，利用R0和另一只阻值为20Ω的定值电阻R2，单刀单掷开关S1、S2设计了一个有“高、中、低”三挡位且最高功率可超过3kW的电烘箱，请你在图2中将改进后的电路图补充完整，并说出各挡位对应的开关状态。
答案和解析
1.【答案】C
【解析】A、大连市春节期间平均气温约-5℃，故A错误；
B、大黑山海拔高度约为660m，故B错误；
C、一般手机充电器输出电功率约为20W，故C正确；
D、一件轻薄羽绒服的质量约为0.5kg，故D错误。
故选：C。
2.【答案】B
【解析】日晷是古代一种利用太阳投射的影子来测定时刻的装置，利用光在同种均匀介质中沿直线传播的原理。
A、池水映明月，光的反射原理，故A不符合题意；
B、树荫下的圆形光斑属于小孔成像，是由于光的直线传播形成的，故B符合题意；
C、雨霁彩虹卧，光的折射原理，故C不符合题意；
D、镜子正衣冠，光的反射原理，故D不符题意；
故选：B。
3.【答案】D
【解析】AC、保温瓶中装有一定质量0℃的水，再将一块-10℃的冰放入水中，盖好瓶塞，忽略保温瓶和外界的热传递，此时冰从水中吸收热量，冰的温度升高，但是冰不能熔化；水放出热量，水结冰，水的质量减小、冰的质量增大，故AC错误；
B、水放出热量，水结冰，水的质量减小、冰的质量增大，水的温度不变、质量减小，内能减小，故B错误；
D、液态水的密度不变，故D正确。
故选：D。
4.【答案】C
【解析】A.根据磁极间的相互作用，可知，电磁铁上端是S极，故A错误；
B.根据安培定则原理，可判断电源左端应为正极，故B错误；
C.电磁铁在M点产生磁场的方向向上，因为电磁铁外部的磁场方向是从N极出来回来S极，故C正确；
D.向下移动滑片P，电流减小，磁性减小，地球仪“悬浮”的位置将向下移动，故D错误；
故选：C。
5.【答案】D
【解析】A、博物馆会在较为精巧的文物前放置凸透镜，主要起放大镜作用，看到的是正立放大的虚像，故A错误；
B、文物放在焦点之内，此时像与物体在放大镜的同一侧，像距大于物距，若将凸透镜靠近文物，物距变小，观察到的像会变小，故BC错误；
D、将透镜逐渐远离文物，当物距在一倍焦距和二倍焦距之间时，可能会观察到放大、倒立的像，故D正确。
故选：D。
6.【答案】D
【解析】AB.由图可知，甲、乙、丙三种状态下半潜船排开水的体积不同，液体的密度一定，由F浮=ρ液gV排可知新光华”号在如图甲、乙、丙三种状态时所受的浮力不同，故B错误；而乙、丙都是漂浮，浮力等于重力，乙、丙的浮力不等，则总重力不等，故乙水舱中水质量不等于图丙中货物质量，故B错误；
C.根据阿基米德原理可得，满载时，“新光华”号所受浮力约为
F浮=G排=m排g=10×104×103kg×10N/kg=1×109N，故C错误；
D、“新光华”号半潜船处在最大下潜时，船底所受海水的压强约为p=ρ海水gh=1×103kg/m3×10N/kg×30m=3×105Pa，故D正确。
故选：D。
7.【答案】BC
【解析】阻拦索在拦停高速运动的飞机时，要承受巨大冲力，绳索会伸长至原长的1.2倍以上，逐渐吸收舰载机降落时的巨大能量，最后恢复原状，说明其具有弹性强，阻拦索要承受战时起火等极端情况，说明其熔点高，还要防止铁磁性颗粒吸附混入绳索内，发生磨损，材料避免强磁性，没有涉及导电性强，故BC符合题意，AD不符合题意。
故选：BC。
8.【答案】ABD
【解析】A、用电器起火时，要先切断电源再灭火，故A正确；
B、冰箱等有金属外壳的用电器应使用三线插头和三孔插座，故B正确；
C、空气开关“跳闸”时，应该排除故障后再合上开关，故C错误；
D、使用试电笔辨别零线、火线时，手不能接触金属笔尖，故D正确。
故选：ABD。
9.【答案】ACD
【解析】A、由图可知，R0和热敏电阻串联，电压表测定值电阻R0两端的电压，电流表测电路中的电流，电压表与电流表的比值即为定值电阻R0的阻值，所以电压表示数与电流表示数的比值保持不变，故 A正确；
B、由表中数据可知，温度为0℃时，热敏电阻的阻值为15Ω，此时电路中的电流为：
I=UR0+R=6V5Ω+15Ω=0.3A，
热敏电阻消耗的电功率为：PR=I2R=(0.3A)2×15Ω=1.35W，故B错误；
C、当电流表示数为0.1A时，电路中的总电阻为：
R总=UI'=6V0.1A=60Ω，
则此时热敏电阻的阻值为：R'=R总-R1=60Ω-5Ω=55Ω，
由表中数据可知，当热敏电阻的阻值为55Ω时，温度为-20℃时，所以将电流表表盘的电流刻度改成温度计刻度，应在0.1A刻度处标-20℃，故C正确；
D、当电压表的示数为3V时，此时电路中的电流为：
I''=U0'R0=3V5Ω=0.6A，
热敏电阻两端的电压为：
UR'=U-U0'=6V-3V=3V，
则热敏电阻的阻值为：，
由表中数据可知，当热敏电阻的阻值为5Ω时，温度为30℃时，所以将电压表表盘的电压刻度改成温度计刻度，应在3V刻度处标30℃，故D正确。
故选：ACD。
10.【答案】音调 空气
【解析】手指按在弦上的不同位置改变了琴弦的长度，从而改变了琴弦的振动频率，发出不同音调的声音，优美的琴声在空气中传播，进入人耳。
故答案为：音调；空气。
11.【答案】后 右
【解析】根据运动和静止的相对性可知，以驾驶员为参照物，看到路边的树向后运动；
汽车向左急转弯时，乘客的脚和下半身随车向左转弯，而上半身由于惯性，要保持原来的运动状态，所以向右倾倒。
故答案为：后；右。
12.【答案】粗 摩擦
【解析】如图所示，手柄粗一些的螺丝刀用起来更省力。手柄上刻有花纹是为了增大摩擦。
故答案为：粗；摩擦。
13.【答案】可再生 电磁感应
【解析】水能短时间内再次获得，属于可再生能源；发电机是利用电磁感应原理发电的。
故答案为：可再生；电磁感应。
14.【答案】水杯的重 G1+G2S2
【解析】根据二力平衡条件可知木板对水杯的支持力和水杯的重力是一对平衡力；
木板对海绵的压力等于水杯的重力和木板的重力之和，木板对海绵的压强为p=FS=G1+G2S。
故答案为：水杯的重；G1+G2S。
15.【答案】4：1 热传递
【解析】由图可知，两电阻的阻值相等，通过电阻R1的电流是通过R2电流的2倍，则通电一段时间后，盒内电阻丝R1、R2产生的热量之比是Q1Q2=I12R1tI22R2t=4：1；通电后，两个盒子里空气内能是通过热传递的方式增加的。
故答案为：4：1；热传递。
16.【答案】
【解析】冰壶比赛中正在水平向右运动，冰壶在竖直方向受力平衡，竖直向下的重力和地面对其竖直向上的支持力是一对平衡力，大小相等；
在水平方向，被推出去的冰壶由于惯性继续向前运动，因此只受到水平向左的摩擦力，如图所示：
17.【答案】
18.【答案】热胀冷缩； 是； 视线没有与液柱的上表面相平； a；保持不变； C
【解析】(1)本实验需要使用温度计测量水的温度，实验室常用的温度计是利用液体热胀冷缩的性质来测量温度的。
(2)组装实验器材时(图甲)，应按照自下而上的顺序进行，调整铁圈确定高度时是否需要先点燃酒精灯？是；
(3)如图乙所示，小红在读取温度计示数时，她的错误之处是：视线没有与液柱的上表面相平。
(4)小红还观察并记录了水沸腾前和沸腾时的气泡变化情况，发现水在第4分钟时沸腾了，其中丁图中的a是水沸腾时的气泡变化的情况。结合实验现象，分析数据可以得出水在沸腾时温度保持不变。
(5)实验完同学们展开讨论，提出了如下观点，其中正确的有若器材及操作均没有问题，得到图戊a、b不同温度变化图像原因可能是水的质量不同，故选C。
故答案为：(1)热胀冷缩；(2)是；(3)视线没有与液柱的上表面相平；(4)a；保持不变；(5)C。
19.【答案】便于确定的位置； a； 相等； b；虚； 像与物关于镜面对称
【解析】(1)玻璃板有透光性，平板玻璃既能成像，又便于确定像的位置。
(2)平面镜成像属于光的反射，为了确定像的位置，小强将点燃的蜡烛A竖直立在透明薄玻璃板前，眼睛从图2的a、b、c、d中的a处观察蜡烛A的像。
(3)为了比较像与物大小关系，调节蜡烛B的高度，直到蜡烛B看上去像是被点燃了，再比较蜡烛B和蜡烛A的高度，发现两支蜡烛高度相同，因两蜡烛相同，说明像与物的大小关系是：相等。
(4)虚像不能成在光屏上，为确定像的虚实，移开蜡烛B，在原蜡烛B的位置放一个不透明的光屏，从如图2中的a、b、c、d中的b处观察光屏上没有像，说明平面镜成的像是虚像。
(5)改变蜡烛A的位置进行多次实验。分别作物和像到镜面的垂线段，用刻度尺测得对应垂线段长度相等，并发现像和物到镜面的垂线段共线如图3所示，结合数学知识，因此得出：平面镜成像时像和物的位置关系是像与物关于镜面对称。
故答案为：(1)便于确定的位置；(2)a；(3)相等；(4)b；虚；(5)像与物关于镜面对称。
20.【答案】压强； 不属于； 甲、乙； 液体压强大小只与液体的深度和密度有关，与液体的质量大小无关； h2h4ρ水
【解析】(1)实验时发现液体能从侧壁的孔中喷出，说明瓶中液体内部有压强。
(3)如图2所示，液体压强计上的U形管因一端封闭，不属于连通器；实验前，小洋没有按压橡皮膜时，U形管两侧液面就存在高度差，可知左管气压大于大气压强，接下来的操作应该是拆除软管重新安装，故选：B；
(4)验证猜想A，即研究液体内部的压强与液体的质量关系，要控制液体深度和密度相同，只改变液体质量大小，通过比较甲、乙两图所示的实验现象，证明了液体内部的压强与液体的质量无关。
(5)比较乙、丙可知，液体密度相同，而深度不同，产生的压强不同；
比较丙、丁可知，深度相同，而液体密度不同，产生的压强不同，结合(4).根据图甲、乙、丙、丁的实验现象，得出本实验的结论：液体压强大小只与液体的深度和密度有关，与液体的质量大小无关
(6)实验时，橡皮膜两侧受到的压强容易观察，所以需要利用水和液体在橡皮膜处的压强相等来计算液体压强，因此需要测量待测液体和水到橡皮膜中心的深度，如图4，橡皮膜相平，所以橡皮膜左侧和右侧的压强相等，即p左=p右，根据液体压强公式得ρ水gh2=ρgh4
解得待测液体密度的表达式为
ρ=h2h4ρ水
故答案为：(1)压强；(3)不属于；(4)甲、乙；(5)液体压强大小只与液体的深度和密度有关，与液体的质量大小无关； (6)h2h4ρ水。
21.【答案】R=UI； 取平均值作为测量值； 见解析中的图； 开关断路； 8Ω； 灯的电阻随温度的变化而变化
【解析】(1)伏安法测电阻实验的原理是R=UI；
(2)婷婷设计电路的时候增加了滑动变阻器，通过移动滑动变阻器的滑片P，获得3组电压表和电流表示数值，处理数据时将得到的3个电阻值取平均值作为测量值，来减小测电阻的实验误差。
(3)滑动变阻器的滑片P向左滑动时，电流表示数变小，电路的电阻变大，故变阻器右下接线柱连入电路中，如下所示：
(4)闭合开关，发现两电表均无示数，电路可能断路，将电压表改接在变阻器两端时仍无示数，电压表之外的电路断路，接在开关两端时有示数，电压表之外的电路为通路，则电路故障是开关断路；
(5)排除故障后，闭合开关，移动变阻器的滑片P至某一位置，电压表示数为2.4V，电流表示数如图乙，电流为0.3A，求出未知电阻
Rx=UI=Ω；
(6)将电阻Rx换成小灯泡，重复上述实验，婷婷发现几次实验中，所测小灯泡的电阻值相差较大，原因可能是灯的电阻随温度的变化而变化。
故答案为：(1)R=UI；(2)取平均值作为测量值；(3)见解析中的图；(4)开关断路；(5)8Ω；(6)灯的电阻随温度的变化而变化。
22.【答案】大气压；10.13； C； ③大于； 挤走活塞筒里的空气，使活塞上下运动时产生真空，从而形成负压，促使水被抽取出来，同时水作为润滑剂可以使活塞外筒与水封圈更好地接触，增加密封性，减少磨损和发热； B
【解析】(1)活塞式抽水机的结构及工作原理：取一个注射器，把针头插到装有水的盆中，向上拉动活塞，能看到水从低处升到高处，这是靠大气压的作用，使水升到高处的。因为活塞向上拉动时，注射器内空气稀薄，气压小于外界大气压，在大气压作用下，水被压入注射器。
则理论上抽水机提升水最大高度h=p0gρ水=1.013×105Pa10N/kg×1.0×103kg/m3=10.13m。
(2)活塞上升到出水管后的现象：当活塞在圆筒内上升到出水管S后继续上升，此时圆管与井构成了连通器，所以圆筒内水面开始下降，答案选C。
(3)活塞式抽水机的改进：活塞向上提起时，阀门A关闭，此时阀门B下方的压强大于阀门B上方的压强，因为活塞上提，圆筒内气体体积增大，压强减小，而外界大气压不变，所以在压强差作用下，阀门B下方的水推开阀门B进入圆管中。
(4)工作前向圆管内灌水的目的：自制的活塞式抽水机在工作前，向圆管内灌入一些水，抽水会更容易，这样做的主要目的是挤走活塞筒里的空气，使活塞上下运动时产生真空，从而形成负压，促使水被抽取出来，同时水作为润滑剂可以使活塞外筒与水封圈更好地接触，增加密封性，减少磨损和发热。
(5)不能提高抽水机效率的选项：根据抽水机效率的定义，减小活塞和管壁之间的摩擦，可以减少额外功，提高效率；减小活塞的重量，也能减少提升活塞所做的额外功，从而提高效率。而减小圆管的重量，对抽水机将水提升一定高度克服水的重力所做的有用功以及总能量消耗影响不大，不能提高活塞式抽水机效率，答案选B。
故答案为：(1)大气压；10.13；(2)C；(3)③大于；(4)挤走活塞筒里的空气，使活塞上下运动时产生真空，从而形成负压，促使水被抽取出来，同时水作为润滑剂可以使活塞外筒与水封圈更好地接触，增加密封性，减少磨损和发热；(5)B。
23.【解析】 (1)矿石浸没在水中时受到的浮力为：
F浮=ρ水gV排=1.0×103kg/m3×10N/kg×1m3=1×104N；
(2)矿石浸没在水中匀速上升时受到绳子的拉力等于矿石的重力减去矿石受到的浮力，
即F拉=G-F浮=3×104N-1×104N=2×104N；
(3)电动机对绳子所做的功为：
W=Pt=2.5×103W×10s=2.5×104J。
答：(1)矿石浸没在水中时受到的浮力为1×104N；
(2)矿石浸没在水中匀速上升时受到绳子的拉力为2×104N；
(3)此装置正常工作10s，电动机对绳子所做的功为2.5×104J。
24.【解析】 (1)规格为“220V968W”的完好电热丝R0，根据P=，电阻丝的阻值：
R0=U额2P额=(220V)2968W=50Ω，
(2)图1中，两电阻串联，由电阻的串联规律，R=R0+R1=50Ω+5Ω=55Ω，
由欧姆定律，整个电路工作时的电流：
I=UR=220V55Ω=4A；
整个电路工作1h产生的热量：工作1h箱体内产生的热量Q=I2R0t=(4A)2×50Ω×3600s=2.88×106J；
(3)规格为“220V968W”的完好电热丝R0单独工作的电功率为968W；
阻值为20Ω的定值电阻R2单独工作的电功率P2=U2R2=(220V)220Ω=2420W；
当两者并联，最高功率可超过3kW，符合题意，故电路如图所示：

只闭合S1是低温挡，只闭合S2是中温挡，两个开关都闭合是高温挡。
答：(1)电热丝R0的阻值是50Ω；
(2)图1电路正常工作时的电流是4A；正常工作1h箱体内产生的热量是2.88×106J；
(3)电路图见解答，只闭合S1是低温挡，只闭合S2是中温挡，两个开关都闭合是高温挡。
温度t/℃
-20
-10
0
10
20
30
电阻R/Ω
55
25
15
10
7
5
时间/min
0
1
2
3
4
5
6
7
温度/℃
90
92
94
96
97
97
97
97
