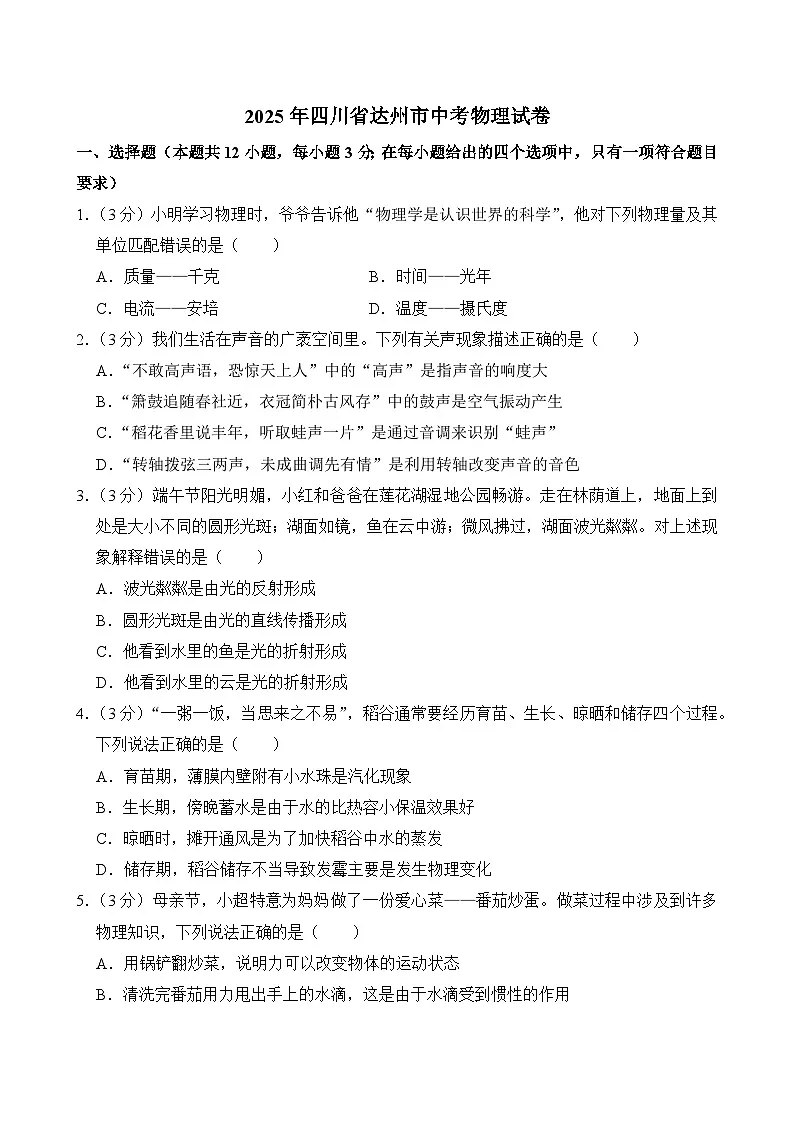

2025年四川省达州市中考物理试卷及答案

这是一份2025年四川省达州市中考物理试卷及答案，共18页。试卷主要包含了选择题，填空题，作图题，创新设计与实验探究题，综合运用与计算题等内容，欢迎下载使用。
1．（3分）小明学习物理时，爷爷告诉他“物理学是认识世界的科学”，他对下列物理量及其单位匹配错误的是（ ）
A．质量——千克B．时间——光年
C．电流——安培D．温度——摄氏度
2．（3分）我们生活在声音的广袤空间里。下列有关声现象描述正确的是（ ）
A．“不敢高声语，恐惊天上人”中的“高声”是指声音的响度大
B．“箫鼓追随春社近，衣冠简朴古风存”中的鼓声是空气振动产生
C．“稻花香里说丰年，听取蛙声一片”是通过音调来识别“蛙声”
D．“转轴拨弦三两声，未成曲调先有情”是利用转轴改变声音的音色
3．（3分）端午节阳光明媚，小红和爸爸在莲花湖湿地公园畅游。走在林荫道上，地面上到处是大小不同的圆形光斑；湖面如镜，鱼在云中游；微风拂过，湖面波光粼粼。对上述现象解释错误的是（ ）
A．波光粼粼是由光的反射形成
B．圆形光斑是由光的直线传播形成
C．他看到水里的鱼是光的折射形成
D．他看到水里的云是光的折射形成
4．（3分）“一粥一饭，当思来之不易”，稻谷通常要经历育苗、生长、晾晒和储存四个过程。下列说法正确的是（ ）
A．育苗期，薄膜内壁附有小水珠是汽化现象
B．生长期，傍晚蓄水是由于水的比热容小保温效果好
C．晾晒时，摊开通风是为了加快稻谷中水的蒸发
D．储存期，稻谷储存不当导致发霉主要是发生物理变化

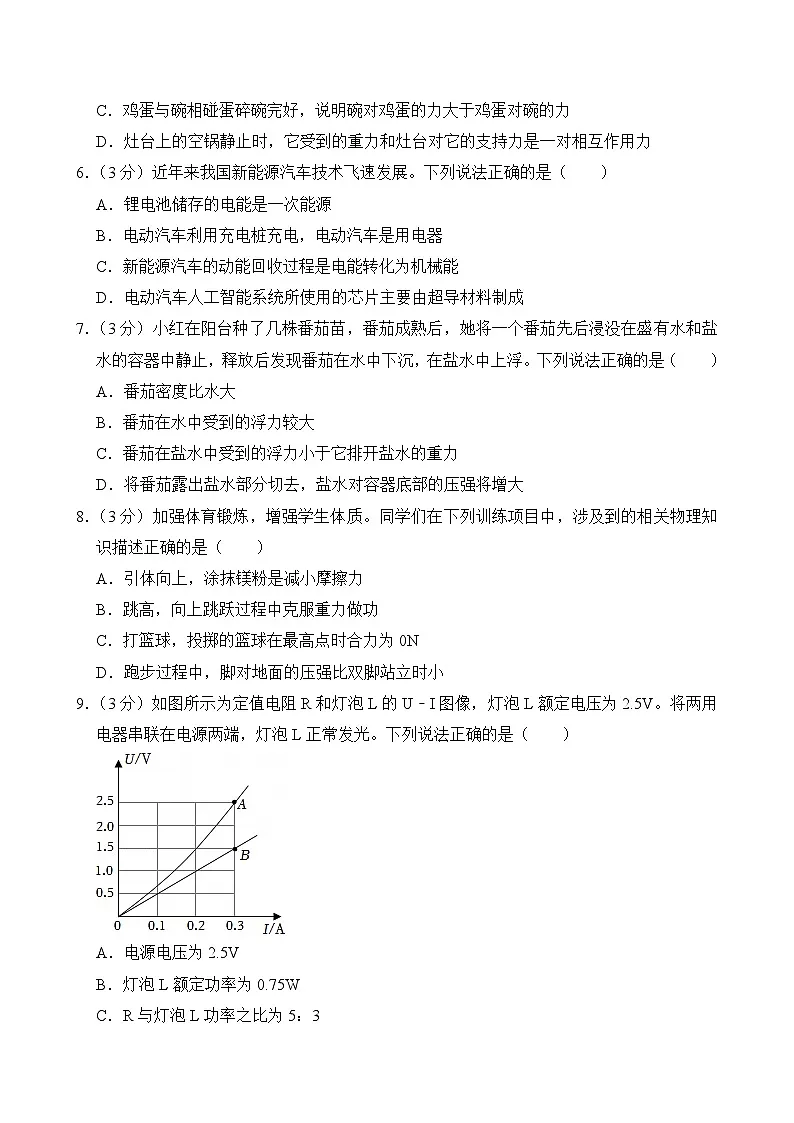

5．（3分）母亲节，小超特意为妈妈做了一份爱心菜——番茄炒蛋。做菜过程中涉及到许多物理知识，下列说法正确的是（ ）
A．用锅铲翻炒菜，说明力可以改变物体的运动状态
B．清洗完番茄用力甩出手上的水滴，这是由于水滴受到惯性的作用
C．鸡蛋与碗相碰蛋碎碗完好，说明碗对鸡蛋的力大于鸡蛋对碗的力
D．灶台上的空锅静止时，它受到的重力和灶台对它的支持力是一对相互作用力
6．（3分）近年来我国新能源汽车技术飞速发展。下列说法正确的是（ ）
A．锂电池储存的电能是一次能源
B．电动汽车利用充电桩充电，电动汽车是用电器
C．新能源汽车的动能回收过程是电能转化为机械能
D．电动汽车人工智能系统所使用的芯片主要由超导材料制成
7．（3分）小红在阳台种了几株番茄苗，番茄成熟后，她将一个番茄先后浸没在盛有水和盐水的容器中静止，释放后发现番茄在水中下沉，在盐水中上浮。下列说法正确的是（ ）
A．番茄密度比水大
B．番茄在水中受到的浮力较大
C．番茄在盐水中受到的浮力小于它排开盐水的重力
D．将番茄露出盐水部分切去，盐水对容器底部的压强将增大
8．（3分）加强体育锻炼，增强学生体质。同学们在下列训练项目中，涉及到的相关物理知识描述正确的是（ ）
A．引体向上，涂抹镁粉是减小摩擦力
B．跳高，向上跳跃过程中克服重力做功
C．打篮球，投掷的篮球在最高点时合力为0N
D．跑步过程中，脚对地面的压强比双脚站立时小
9．（3分）如图所示为定值电阻R和灯泡L的U﹣I图像，灯泡L额定电压为2.5V。将两用电器串联在电源两端，灯泡L正常发光。下列说法正确的是（ ）
A．电源电压为2.5V
B．灯泡L额定功率为0.75W
C．R与灯泡L功率之比为5：3

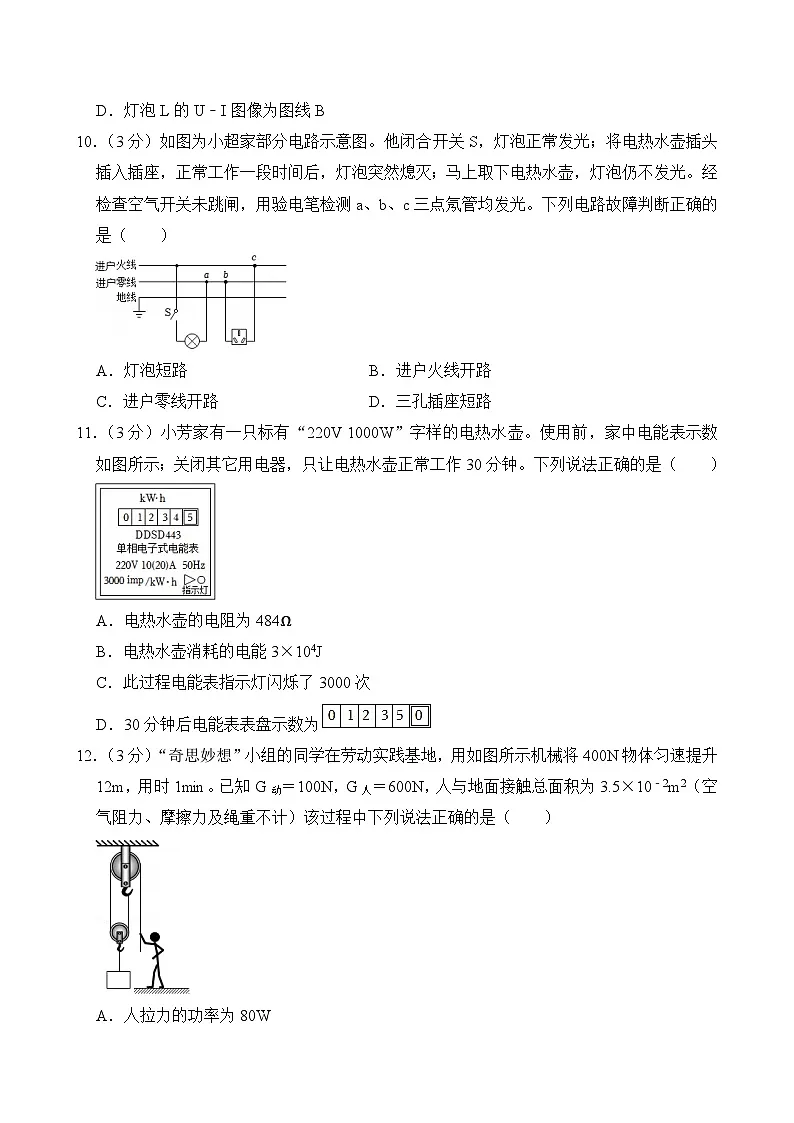

D．灯泡L的U﹣I图像为图线B
10．（3分）如图为小超家部分电路示意图。他闭合开关S，灯泡正常发光；将电热水壶插头插入插座，正常工作一段时间后，灯泡突然熄灭；马上取下电热水壶，灯泡仍不发光。经检查空气开关未跳闸，用验电笔检测a、b、c三点氖管均发光。下列电路故障判断正确的是（ ）
A．灯泡短路B．进户火线开路
C．进户零线开路D．三孔插座短路
11．（3分）小芳家有一只标有“220V 1000W”字样的电热水壶。使用前，家中电能表示数如图所示；关闭其它用电器，只让电热水壶正常工作30分钟。下列说法正确的是（ ）
A．电热水壶的电阻为484Ω
B．电热水壶消耗的电能3×104J
C．此过程电能表指示灯闪烁了3000次
D．30分钟后电能表表盘示数为
12．（3分）“奇思妙想”小组的同学在劳动实践基地，用如图所示机械将400N物体匀速提升12m，用时1min。已知G动＝100N，G人＝600N，人与地面接触总面积为3.5×10﹣2m2（空气阻力、摩擦力及绳重不计）该过程中下列说法正确的是（ ）
A．人拉力的功率为80W
B．物体上升速度为0.4m/s
C．人对地面压强为10000Pa
D．该滑轮组机械效率为66.7%
二、填空题（本题共6小题，每空2分，共24分）
13．（4分）一节新干电池电压约为 V，如图所示电阻箱阻值读数为 Ω。
14．（4分）汽车仪表台上方不能放老花镜，是因为老花镜对光具有 作用（选填“会聚”或“发散”）易引发火灾；青少年不良用眼易引起晶状体变厚，应佩戴 透镜矫正。
15．（4分）周末，小明陪同爸爸到“八台山”旅游，携带如图所示的“水气压计”向山顶攀登过程中，“水气压计”管内液面会 （选填“上升”、“下降”或“不变”）；小明的重力势能会 （选填“增大”、“减小”或“不变”）。
16．（4分）物理实验课上，“动手知真”小组对质量为2kg、初温为20℃的水进行加热，一段时间后温度计示数如图所示为 ℃，该过程水吸收热量为 J【c水＝4.2×103J/（kg•℃）]。
17．（4分）“奇思妙想”小组组装了如图所示装置，测量滑动摩擦力大小。长木板B置于水平面，在水平拉力F＝5N作用下向右做匀速直线运动，速度为0.15m/s，弹簧测力计的示数为2N。拉力F的功率为 W，B受到水平面的摩擦力为 N（不计绳重及绳与滑轮间摩擦、弹簧测力计始终保持竖直状态）。
18．（4分）如图所示，电源电压恒为U。只闭合开关S，滑片P移至a端，此时电压表示数为U1，电流表示数为I1，R3消耗的电功率为P1；滑片P移至b端，电压表示数为U2，电流表示数为I2，R3消耗的电功率为P2；开关S、S1和S2全部闭合，滑片P仍位于b端，R1消耗的电功率为P3，电流表示数为I3。已知I3＝1.4A，P3＝3.6W，U1：U2＝5：8，P1：P2＝25：4。电源电压U＝ V。滑动变阻器允许通过的最大电流为0.8A，通过控制开关和移动滑片P，电路消耗的最大功率和最小功率之比为 。
三、作图题（本题共2小题，每小题3分，共6分）
19．（3分）某景区用无人机为各补给点运送生活物资，如甲图。生活物资重力为G、绳子拉力为F拉。请在乙图“O”点画出无人机匀速运送中：
（1）生活物资受到拉力F拉的示意图；
（2）生活物资重力G的示意图。
20．（3分）如图所示，开关闭合后，小磁针静止时右端为N极。请在对应括号内和A点分别标出：
（1）螺线管“N”或“S”极；
（2）电源的“+”或“﹣”极；
（3）A点磁感线方向。
四、创新设计与实验探究题（本题共2小题，连线1分，其余每空1分，共12分）
21．（6分）“动手知真”小组在“用电流表和电压表测电阻”实验时，选取如下器材：干电池两节、电流表和电压表各一只、滑动变阻器一个（最大阻值为R0）、待测定值电阻Rx和导线若干。
（1）根据甲图，用笔画线代替导线，在乙图中完成实物图连接。
（2）闭合开关前，应将滑片P移至 端（选填“A”或“B”）；闭合开关后发现电流表和电压表均无示数，电路故障可能是 开路（选填“定值电阻”或“滑动变阻器”）。
（3）排除故障后，闭合开关，调节滑片P，当电压表示数为1V时，电流表示数如丙图所示为 A。多次测量数据记录如表所示，Rx阻值为 Ω（结果保留一位小数）。
（4）实验中电流表损坏，组员们利用现有器材设计了如丁图所示电路，测量步骤如下：
①闭合开关，滑片P移至A端，电压表示数为U1
②再将滑片P移至B端，电压表示数为U2
待测定值电阻的阻值Rx＝ （用U1、U2、R0表示）。
22．（6分）中药房使用的杆秤，在我国有几千年的历史。如甲图所示，盘中置物，手提提纽。右移秤砣，使杆秤水平平衡。“能工巧匠”小组参加了“制作简易杆秤”活动。请你根据活动过程，完成下列问题：
（1）制作原理：杆秤是根据 条件制成。如乙图，用轻质木棒作为秤杆，细线系上一个质量为m的物体作为秤砣，空小盆挂在A点作为秤盘，在O点挂粗绳作为提纽， 点相当于杠杆的支点。
（2）乙图中，秤盘内未放称量物，调节秤砣位置使杆秤水平平衡，在秤杆上悬挂秤砣细线的位置做标记，该标记处对应的刻度为 g。
（3）乙图中，当称量物质量增大时，秤砣应向 （选填“左”或“右”）移动。
（4）为了增大杆秤量程，可采用 （选填“增大”或“减小”）秤砣质量的方法。
（5）该小组设计了一个测量秤砣密度的方案：在乙图中取下秤盘后，A端悬挂秤砣，在C端施加竖直向下拉力F1时，木棒水平平衡，如丙图；把秤砣浸没在一个盛有适量液体的圆柱形容器中，液体深度变化0.02m，液体对容器底部压强变化了160Pa，在C端施加竖直向下拉力F2时，木棒再次水平平衡，如丁图。已知F1：F2＝11：10。秤砣密度为 kg/m3（整个过程秤砣不吸液，液体未溢出，秤砣与容器底未接触，g取10N/kg）。
五、综合运用与计算题（本题共2小题，39题6分，40题6分，共12分，解答时要求有必要的文字说明、公式和计算过程，只写结果不得分）
23．（6分）如图所示，电源电压恒定不变，定值电阻R1＝28Ω，灯泡L标有“6V 3W”字样（不考虑灯丝电阻变化）。只闭合S1、S2，灯泡L正常发光；再闭合S3，电流表示数变化了0.25A。请计算：
（1）灯泡L正常发光时的电流；
（2）电阻R0的阻值；
（3）通过控制开关通断，整个电路消耗的最小功率。
24．（6分）在物理实践活动中，“奇思妙想”小组用一根粗细均匀上端开口、下端封闭的轻质塑料管制成一只密度计，管长10cm，配重质量5g。用相关食材调制出一种饮料，将该密度计分别放入水和饮料中，静止时如甲图和乙图（ρ水＝1.0×103kg/m3，g取10N/kg）。请计算：
（1）密度计在水中所受浮力大小；
（2）饮料密度；
（3）小组成员突发奇想：将适量饮料倒入甲图密度计内，静止时如丙图。将丙图密度计中饮料全部倒出，用体积、质量均不计的细线将配重悬挂在塑料管底部，放入饮料中，静止时如丁图（配重未接触容器底），此时塑料管底部受到的液体压强是多少？
一、选择题（本题共12小题，每小题3分；在每小题给出的四个选项中，只有一项符合题目要求）
1．【解答】解：A.质量的主单位为千克，故A正确；
B.光年是光在一年内通过的距离，是长度单位，故B错误；
C．电流的主单位是安培，故C正确；
D．温度的单位是摄氏度，故D正确。
故选：B。
2．【解答】解：A、“不敢高声语，恐惊天上人”中的“高声”是指声音的响度大，故A正确；
B、“箫鼓追随春社近，衣冠简朴古风存”中的鼓声是鼓面振动产生的，故B错误；
C、“稻花香里说丰年，听取蛙声一片”是通过音色来识别“蛙声”，故C错误；
D、“转轴拨弦三两声，未成曲调先有情”，通过“转轴”改变琴弦的松紧，改变了弦的振动频率，改变声音的音调，故D错误。
故选：A。
3．【解答】解：A、光照射到水面上会发生反射，河面波光粼粼是光的反射造成的，故A正确；
B、地面上到处是大小不同的圆形光斑，是小孔成像现象，是由于光的直线传播形成的，故B正确；
C、站在岸边看到的“鱼”是光的折射形成的鱼的虚像，故C正确；
D．他看到水里的云是平面镜成像现象，是光的反射形成的虚像，故D错误。
故选：D。
4．【解答】解：
A.育苗期，薄膜内壁附有小水珠，是水蒸气遇冷液化形成的，不是汽化现象，故A错误；
B.生长期，傍晚蓄水是由于水的比热容大，在质量和放出热量相同时，水降低的温度小，保温效果好，不是比热容小，故B错误；
C.晾晒时，摊开增大表面积，通风加快空气流动，都是为了加快稻谷中水的蒸发，故C正确；
D.储存期，稻谷储存不当导致发霉，有新物质生成，主要是发生化学变化，不是物理变化，故D错误。
故选：C。
5．【解答】解：
A.用锅铲翻炒菜，菜的运动状态发生改变，说明力可以改变物体的运动状态，故A正确；
B.清洗完番茄用力甩出手上的水滴，这是由于水滴具有惯性，惯性不是力，不能说“受到惯性的作用”，故B错误；
C.鸡蛋与碗相碰，碗对鸡蛋的力和鸡蛋对碗的力是一对相互作用力，大小相等，故C错误；
D.灶台上的空锅静止时，它受到的重力和灶台对它的支持力，大小相等、方向相反、作用在同一物体上、作用在同一直线上，是一对平衡力，不是相互作用力，故D错误。
故选：A。
6．【解答】解：A、锂电池存储的电能是由其他形式能转化来的，是二次能源，故A错误；
B、电动汽车利用充电桩充电，电动汽车是消耗电能的，是将电能转化为化学能存储在电池中的，所以电动汽车是用电器，故B正确；
C、新能源汽车的动能回收过程中，机械能转化为电能，故C错误；
D、电动汽车人工智能系统所使用的芯片主要由半导材料制成，故D错误。
故选：B。
7．【解答】解：AB、番茄先后浸没在盛有水和盐水的容器中静止，释放后发现番茄在水中下沉，在盐水中上浮，根据浮沉条件知，番茄的密度大于水，小于盐水；水中的浮力小于重力，盐水中漂浮，浮力等于重力，故盐水中的浮力较大，故A正确，B错误；
C、根据阿基米德原理知，浮力大小等于排开液体的重力，则在盐水中受到的浮力等于它排开盐水的重力，故C错误；
D、将番茄露出盐水部分切去，重力减小，浮力大于重力会上浮，继续露出部分，因而浸入液体的体积减小，故液面会下降，深度减小，根据p＝ρ液gh知，盐水对容器底部的压强将减小，故D错误。
故选：A。
8．【解答】解：A、涂抹镁粉，是在压力一定的情况下，通过增大接触面的粗糙程度来增大摩擦力，故A错误；
B、向上跳跃过程中，克服重力向上运动，因而克服重力做功，故B正确；
C、篮球在最高点时，受到重力和空气阻力的作用，两个力的合力不为0N，故C错误；
D、跑步过程中，脚对地面的压力与双脚站立时压力大小相等，跑步时单脚着地，受力面积小，所以跑步过程中，脚对地面的压强比双脚站立时大，故D错误。
故选：B。
9．【解答】解：AD、定值电阻R的电流随电压的变化关系为一过原点的直线，R的U﹣I图像为B，灯泡L的U﹣I图像为A；灯泡L额定电压为2.5V，可知正常发光时的电流为0.3A，将两用电器串联在电源两端，串联电路各处的电流都相等，灯泡L正常发光，R的电压为1.5V，根据串联电路的规律
U＝1.5V+2.5V＝4V
故AD错误；
B、灯泡L额定功率为
PL＝ULIL＝2.5V×0.3A＝0.75W
故B正确；
C、串联电路各处的电流都相等，根据P＝UI可知，在电流不变时，电功率与电压成正比，故R与灯泡L功率之比为：
1.5V：2.5V＝3：5
故C错误。
故选：B。
10．【解答】解：他闭合开关S，灯泡正常发光；将电热水壶插头插入插座，正常工作一段时间后，灯泡突然熄灭，经检查空气开关未跳闸，不可能短路，用验电笔检测a、b、c三点氖管均发光，可能进户零线开路，故C正确，ABD错误。
故选：C。
11．【解答】解：
A、根据P=U2R变形公式R=U2P=(220V)21000W=48.4Ω，故A错误；
B、电热水壶消耗的电能W＝Pt＝1kW×0.5h＝0.5kW•h＝1.8×105J，30分钟后电能表表盘示数1234.5kW•h+0.5kW•h＝1235.0kW•h，故B错误，D正确；
C、3000imp/kW•h表示的是电路中每消耗1kW•h的电能，所以消耗0.5kW•h，电能表指示灯闪烁了1500次，故C错误。
故选：D。
12．【解答】解：AB、物体匀速提升12m，用时1min＝60s，速度v=st=12m60s=0.2m/s；
由图知，n＝2，不计绳重和滑轮的摩擦，拉力F=12（G+G动）=12×（400N+100N）＝250N，
绳子自由端移动距离s＝2h，拉力的速度的速度v'＝2v＝2×0.2m/s＝0.4m/s，
拉力的功率P=Wt=Fst=Fv＝250N×0.4m/s＝100W，故AB错误；
C、人对地面的压力：
F压＝G人﹣F＝600N﹣250N＝350N，
人对地面的压强：p=FS=350N3.5×10−2m2=10000Pa，故C正确；
D、该滑轮组机械效率为η=W有用W总×100%=GℎFs=400N×12m250N×2×12m=80%；故D错误。
故选：C。
二、填空题（本题共6小题，每空2分，共24分）
13．【解答】解：一节新干电池的电压是1.5V；
电阻箱的示数：R＝2×1000Ω+0×100Ω+9×10Ω+6×1Ω＝2096Ω。
故答案为：1.5；2096。
14．【解答】解：汽车仪表台上方不能放老花镜，是因为老花镜对光具有会聚作用易引发火灾；
青少年不良用眼易引起晶状体变厚，其折光能力太强，使得像成在视网膜前方，应佩戴具有发散作用的凹透镜矫正。
故答案为：会聚；凹。
15．【解答】解：大气压随高度的增加而减小，携带如图所示的“水气压计”向山顶攀登过程中，因为外界气压减小，所以，“水气压计”管内液面在瓶内较大气压的作用下会上升；
小明携带如图所示的“水气压计”向山顶攀登过程中，小明的质量不变，高度变大，所以重力势能会增大。
故答案为：上升；增大。
16．【解答】解：该温度计的示数为1℃，刻度是零上，图中的示数为85℃；
水吸收的热量：
Q吸＝c水m水（t﹣t0）＝4.2×103J/（kg•℃）×2kg×（85℃﹣20℃）＝5.46×105J。
故答案为：85；5.46×105。
17．【解答】解：拉力F的功率为P=Wt=Fst=Fv＝5N×0.15m/s＝0.75W。
图中滑轮为定滑轮，不计绳重及绳与滑轮间摩擦，因为弹簧测力计的示数为2N，因此A受到的水平向左的拉力为2N，B受到A水平向左的摩擦力也为2N；长木板B受到向右的拉力等于水平面的摩擦力加上A对B的摩擦力，B受到水平面的摩擦力为f＝5N﹣2N＝3N。
故答案为：0.75；3。
18．【解答】解：（1）只闭合开关S，滑片P移至a端，滑动变阻器接入电路的电阻为零，R1、R3串联，电压表测R3两端的电压，电流表测电路中的电流，
滑片P移至b端时，滑动变阻器接入电路的电阻最大，R1、R2、R3串联，电压表测R2、R3两端的总电压，电流表测电路中的电流，
由P＝UI＝I2R可知，前两次电流表的示数之比：I1I2=P1R3P2R3=P1P2=254=52，
由串联电路的电阻特点和欧姆定律可知，前两次电压表的示数之比：U1U2=I1R3I2(R2+R3)=52×R3R2+R3=58，则R2＝3R3，
由串联电路的电阻特点和欧姆定律可知，前两次电流表的示数之比：I1I2=UR1+R3UR1+R2+R3=R1+R2+R3R1+R3=R1+3R3+R3R1+R3=R1+4R3R1+R3=52，则R1＝R3，
开关S、S1和S2全部闭合，滑片P仍位于b端时，滑动变阻器接入电路的电阻最大，R1、R2、R3并联，电压表测电源电压，电流表测干路电流，
由欧姆定律可知，通过三个电阻的电流分别为：I'1=UR1=UR3、I'2=UR2=U3R1、I'3=UR3，则I'3＝I'1，I'2=I′13，
由并联电路的电流特点可知，干路电流：I3＝I'1+I'2+I'3＝I'1+I′13+I'1=73I'1＝1.4A，则I'1＝0.6A，
由P＝UI和并联电路的电压特点可知，电源电压：U＝U'1=P3I′1=；
（2）由欧姆定律可知，R1的阻值：R1=U′1I′1=6V0.6A=10Ω，
则R1的阻值：R3＝R1＝10Ω，
R3的阻值：R2＝3R3＝3×10Ω＝30Ω；
根据P＝UI可知，当电路中电流最大时，电路消耗的功率最大，电路中的电流最小时，电路消耗的功率最小；
由串并联电路的电流特点可知，当三个电阻串联，滑动变阻器接入电路的电阻最大时，电路中的电流最小，
由串联电路的电阻特点和欧姆定律可知，电路中的最小电流：I小=UR1+R2+R3=6V10Ω+30Ω+10Ω=0.12A，
当三个电阻并联，电路中的电流最大，此时通过R3的电流：I'3＝I'1＝0.6A，
由于允许通过的最大电流为0.8A，由并联电路的电流特点可知，电路中最大电流：I大＝I'1+I'2大+I'3＝0.6A+0.8A+0.6A＝2A，
由P＝UI可知，电路消耗的最大功率和最小功率之比：P大P小=UI大UI小=I大I小=2A0.12A=503。
故答案为：6；50：3。
三、作图题（本题共2小题，每小题3分，共6分）
19．【解答】解：生活物资重力为G、绳子拉力为F拉。无人机匀速运送中，受力平衡，拉力等于重力，方向相反，重力竖直向下，拉力竖直向上，都画在重心上，如图所示：
20．【解答】解：（1）根据同名磁极相互排斥，异名磁极相互吸引可知，螺线管的右端为N极，左端为S极；
（2）由安培定则可知，电源的左端为“+”极，右端为“﹣”极；
（3）由螺线管外部的磁感线从N极指向S极可知，A点磁感线方向指向左侧，如图所示：
四、创新设计与实验探究题（本题共2小题，连线1分，其余每空1分，共12分）
21．【解答】解：（1）电压表并联在定值电阻的两端，使用0～3V量程，如图所示：
；
（2）闭合开关前，应将滑片P移至B端，闭合开关后发现电流表和电压表均无示数，电路故障可能是滑动变阻器断路。
（3）电流表示数如丙图所示为0.2A，根据表格中的数据，有：R1=U1I1=1V0.2A=5Ω；R2=U2I2=2V0.4A=5Ω；R3=U3I3=Ω；
电阻的平均值为：Rx=R1+R2+R33=5Ω+5Ω+5.4Ω3≈5.1Ω。
（4）①闭合开关，滑片P移至A端，电压表示数为U1，此时Rx和R0串联，电压表测量的是待测电阻两端的电压，
②再将滑片P移至B端，电压表示数为U2，此时电压表测量的是电源电压，根据串联电路的电压和电流规律有：U2−U1R0=U1Rx；所以有：Rx=U1U2−U1R0。
故答案为：（1）；（2）B；滑动变阻器；（3）0.2；5.1；（4）U1U2−U1R0。
22．【解答】解：（1）秤杆相当于一个杠杆，是根据杠杆平衡条件制成的；秤砣和秤盘对秤杆的力会使秤杆绕O点转动，即O点相当于支点；
（2）秤盘中未放物体时，调节秤砣位置使杆秤水平平衡，标记此时细线的位置，则该位置对应的质量刻度值为0g；
（3）因为杠杆平衡，所以m秤砣gLOB＝m物gLOA，
因为秤砣的质量、被测物体的重力力臂不变，所以当被测物体的质量增大时，LOB将变大，秤砣应该向右移动；
（4）由杠杆的平衡条件知：m秤砣gLOB＝m物gLOA，m物=m秤砣⋅LOBLOA，所以增大m秤砣，m物增大，即可采用增大秤砣质量的方法；
（5）图丁中，设容器的底面积为S，秤砣的密度ρ，则秤砣的体积：V＝SΔh，则秤砣的重力G＝mg＝ρVg＝ρSΔhg，
根据阿基米德原理和p=FS可得秤砣的浮力：F浮＝G排＝ΔF＝ΔpS；
此时A点的拉力为：FA＝G﹣F浮＝ρSΔhg﹣ΔpS；
根据杠杆平衡条件可得：FA×OA＝F2×OC，
即：（ρSΔhg﹣ΔpS）×OA＝F2×OC﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
图丙中，A点的拉力为：F′A＝G＝ρSΔhg，
根据杠杆平衡条件可得：F′A×OA＝F1×OC，
即：ρSΔhg×OA＝F1×OC﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
由①②可得：1−ΔpρΔℎg=F2F1，
已知：F1：F2＝11：10，
则：1−ΔpρΔℎg=1011，
所以，秤砣的密度ρ=11ΔpΔℎg=11×160Pa0.02m×10N/kg=8.8×103kg/m3。
故答案为：
（1）杠杆平衡；O；（2）0；（3）右；（4）增大；（5）8.8×103。
五、综合运用与计算题（本题共2小题，39题6分，40题6分，共12分，解答时要求有必要的文字说明、公式和计算过程，只写结果不得分）
23．【解答】解：（1）由P＝UI得小灯泡正常发光的电流为：
IL=PLUL=3W6V=0.5A；
（2）由I=UR得灯泡的电阻为：
RL=ULIL=6V0.5A=12Ω，
只闭合S1、S2，S3断开，定值电阻R1短路，灯泡L正常发光，此时电源电压：
U ＝UL＝6V，
再闭合S3，电阻R0与小灯泡并联，U＝U0＝UL＝6V，
电流表示数变化了0.25A，即I0＝0.25A，
电阻R0的阻值：R0=U0I0=6V0.25A=24Ω；
（3）只闭合S1，S2，S3断开，定值电阻R1与灯泡L串联，此时接入电路的电阻最大，整个电路消耗的功率最小：
P＝UI=U2R1+RL=(6V)228Ω+12Ω=0.9W。
答：（1）小灯泡正常工作时的电流为0.5A；
（2）电阻R0的阻值是24Ω；
（3）通过控制开关通断，整个电路消耗的最小功率是0.9W。
24．【解答】解：（1）轻质塑料管的质量不计，在图甲中，密度计漂浮，所受浮力等于密度计的重力，即：
密度计在水中所受的浮力：F浮甲＝G配＝g＝5×10﹣3kg×10N/kg＝0.05N；
（2）在图乙中，密度计仍漂浮，所受浮力等于密度计的重力，重力不变，浮力不变，
即密度计在饮料中所受的浮力与它在水中所受的浮力大小相等，
假设密度计的底面积为Sm2，由图甲和图乙数据，结合V＝Sh可得密度计排开水的体积：
V排甲＝（10﹣5）×10﹣2m×S＝5S×10﹣2m3，
排开饮料的体积：V排乙＝（10﹣6）×10﹣2m×S＝4S×10﹣2m3，
根据F浮＝ρ液gV排可得：ρ水gV排甲＝ρ饮gV排乙，
即：1.0×103kg/m3×5S×10﹣2m3＝ρ饮×4S×10﹣2m3，
解得，饮料的密度：ρ饮＝1.25×103kg/m3；
（3）在图甲中，根据F浮＝ρ液gV排可得，
塑料管的底面积：S=V排甲ℎ=F浮甲ρ水gℎ=0.05N1.0×103kg/m3×10N/kg×(10−5)×10−2m=10﹣4m2＝1cm2；
在图丙中，密度计漂浮在水中受到的浮力：
F浮丙＝ρ水gV排丙＝1.0×103kg/m3×10N/kg×（10﹣4）×10﹣2m×10﹣4m2＝0.06N，
即密度计中饮料和配重的总重力：G总＝F浮丙＝0.06N，
根据G＝mg可得，饮料和配重的总质量：m总=G总g=0.06N10N/kg=0.006kg＝6g，
则饮料的质量：m饮＝m总﹣m配＝6g﹣5g＝1g，
根据ρ=mV可得，饮料的体积：V饮=m饮ρ饮=1g1.25×103×10−3g/cm3=0.8cm3，
由图丙数据可得，饮料和配重的总体积：V总＝Sh＝（10﹣4﹣4.2）cm×1cm2＝1.8cm3，
则配重的体积：V配＝V总﹣V饮＝1.8cm3﹣0.8cm3＝1cm3，
在图丁中，密度计漂浮，它所受的浮力大小等于它在图乙中所受的浮力大小，根据F浮＝ρ液gV排可知，
它在图丁中排开饮料的体积也等于它在图乙中排开饮料的体积，即：
V排丁＝V排乙＝4S×10﹣2m3＝4×10﹣4×10﹣2m3＝4×10﹣6m3＝4cm3，
则塑料管排开饮料的体积：V排管＝V排丁﹣V配＝4cm3﹣1cm3＝3cm3，
塑料管浸入饮料中的深度：h=V排管S=3cm31cm2=3cm＝0.03m，
此时塑料管底部受到的液体压强：p＝ρ液gh＝1.25×103kg/m3×10N/kg×0.03m＝375Pa。
答：（1）密度计在水中所受浮力为0.05N；
（2）饮料密度为1.25×103kg/m3；
（3）此时塑料管底部受到的液体压强是375Pa。
声明：试题解析著作权属菁优网所有，未经书面同意，不得次数
U/V
I/A
1
1
2
2
0.4
3
2.7
0.5
题号
1
2
3
4
5
6
7
8
9
10
11
答案
B
A
D
C
A
B
A
B
B
C
D
题号
12
答案
C
