2024-2025学年高中物理教科版（2019）选择性必修第二册 第三章 交流电 章末复习 课件

这是一份2024-2025学年物理教科版（2019）选择性必修第二册 第三章 交流电 章末复习 课件，共24页。

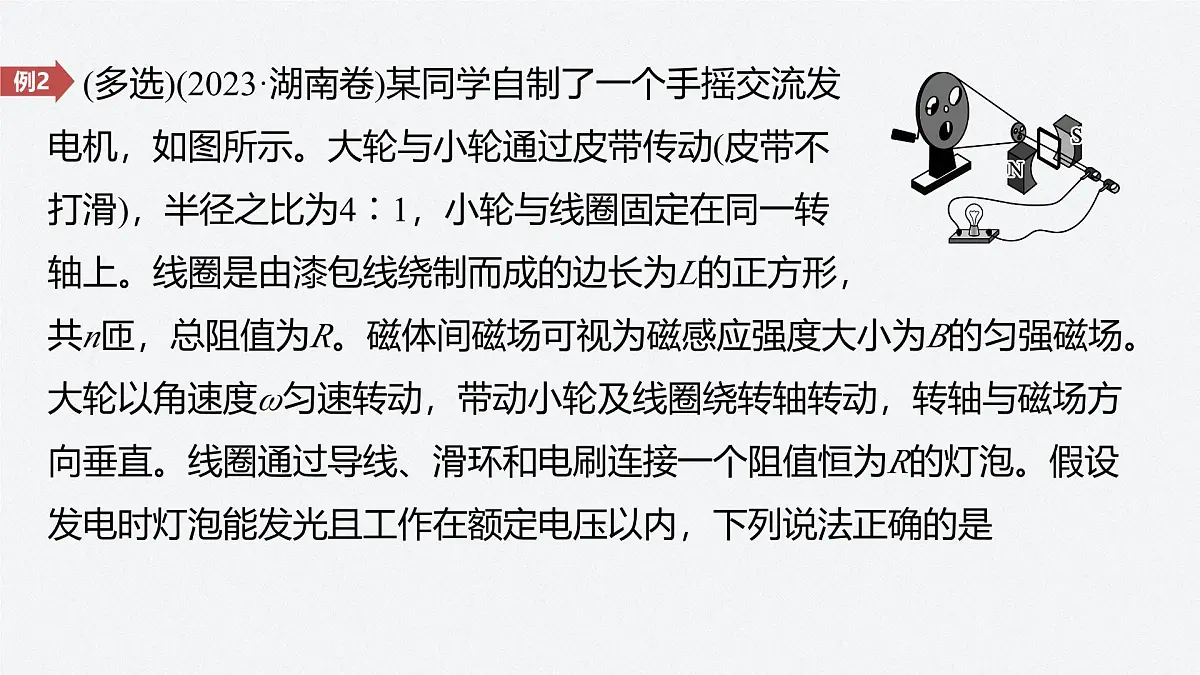

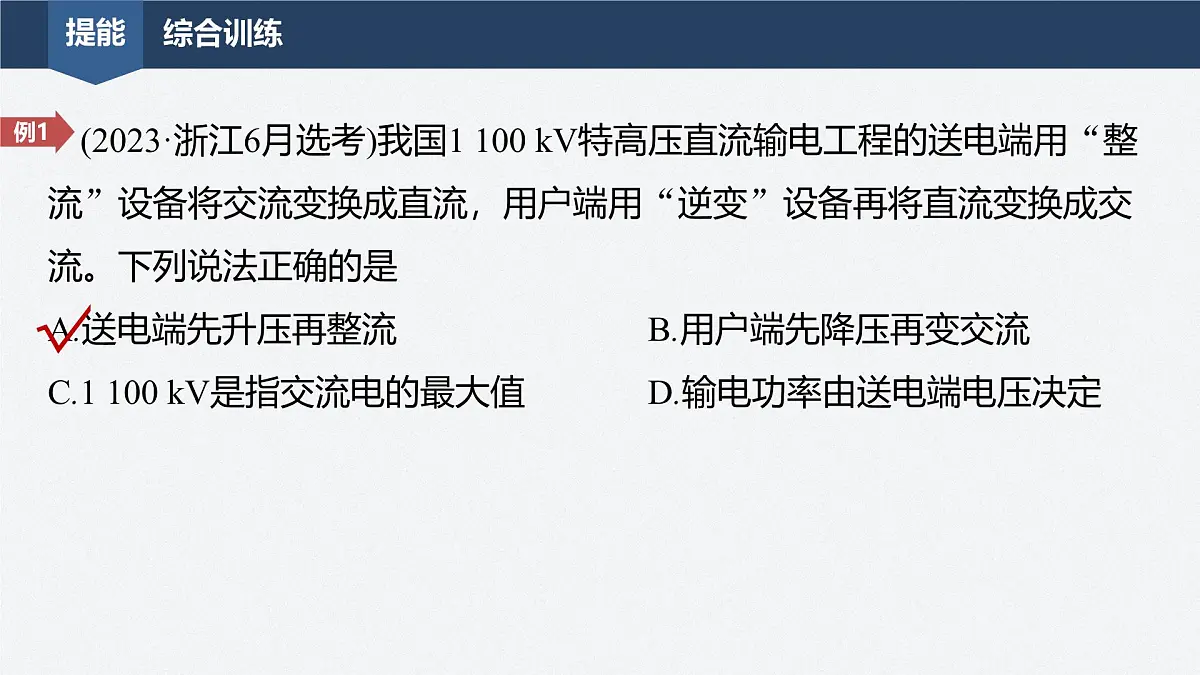

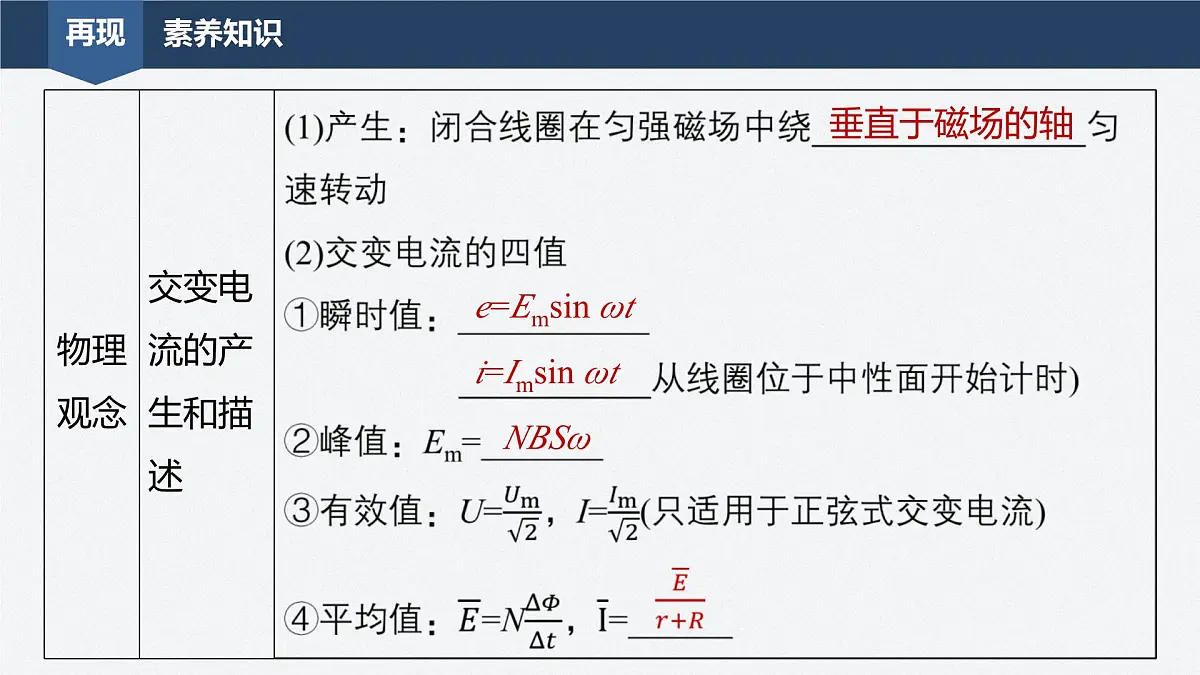

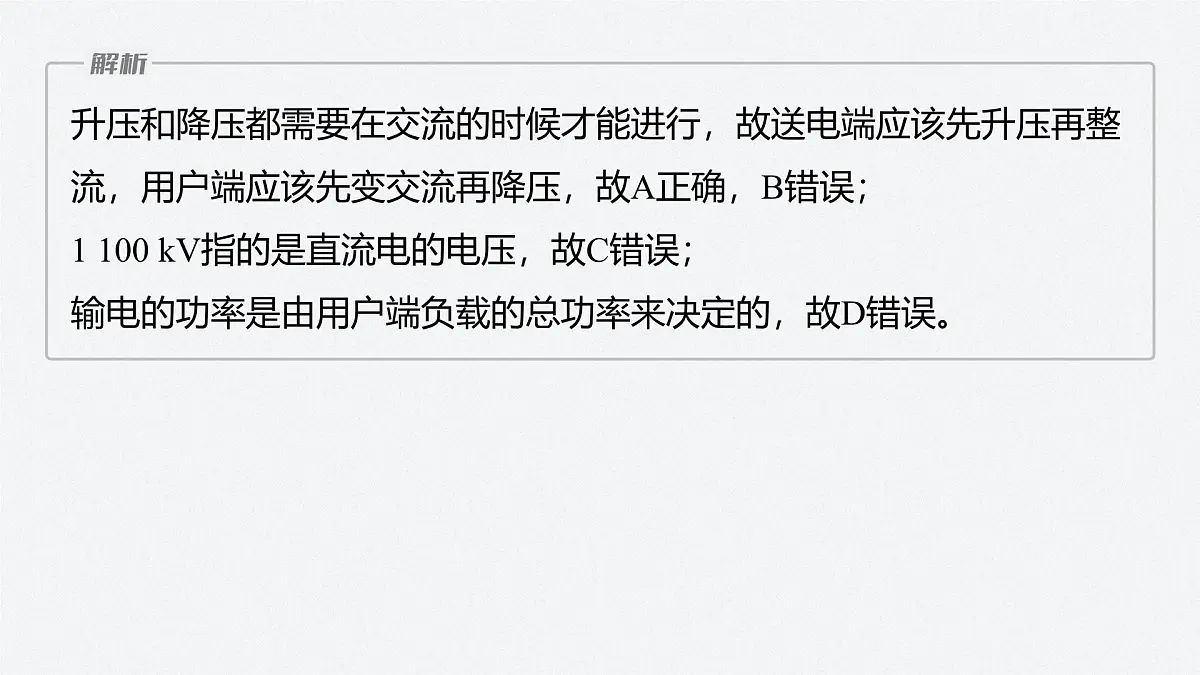

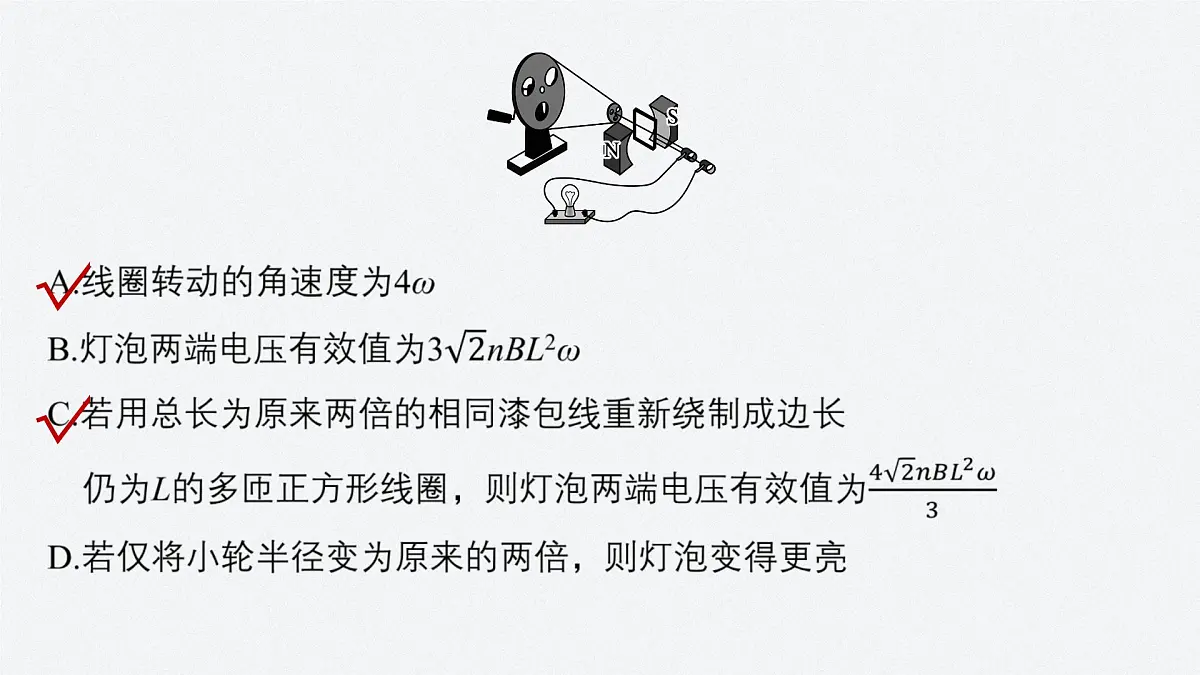

章末素养提升DISANZHANG第三章垂直于磁场的轴e=Emsin ωt再现素养知识i=Imsin ωtNBSω  (2023·浙江6月选考)我国1 100 kV特高压直流输电工程的送电端用“整流”设备将交流变换成直流，用户端用“逆变”设备再将直流变换成交流。下列说法正确的是A.送电端先升压再整流B.用户端先降压再变交流C.1 100 kV是指交流电的最大值D.输电功率由送电端电压决定提能综合训练√升压和降压都需要在交流的时候才能进行，故送电端应该先升压再整流，用户端应该先变交流再降压，故A正确，B错误；1 100 kV指的是直流电的电压，故C错误；输电的功率是由用户端负载的总功率来决定的，故D错误。 (多选)(2023·湖南卷)某同学自制了一个手摇交流发电机，如图所示。大轮与小轮通过皮带传动(皮带不打滑)，半径之比为4∶1，小轮与线圈固定在同一转轴上。线圈是由漆包线绕制而成的边长为L的正方形，共n匝，总阻值为R。磁体间磁场可视为磁感应强度大小为B的匀强磁场。 大轮以角速度ω匀速转动，带动小轮及线圈绕转轴转动，转轴与磁场方向垂直。线圈通过导线、滑环和电刷连接一个阻值恒为R的灯泡。假设发电时灯泡能发光且工作在额定电压以内，下列说法正确的是 √√    √  √   (1)求该处地磁场的磁感应强度B的大小；答案　4×10-5 T　 (2)从铜芯线所在平面与该处地磁场垂直开始计时，求其转过半圈的过程中，通过电流表的电荷量q；答案　4×10-6 C (3)求铜芯线转动100圈过程中，电路产生的焦耳热Q。答案　1.8×10-6 J  如图所示，作为北京奥运会主场馆之一的国家体育馆“鸟巢”拥有9.1万个座位，其扇形屋面和大面积的玻璃幕墙不仅给人以赏心悦目之感，还隐藏着一座年发电量约为98 550 kW·h的太阳能光伏发电系统，供给体育馆内的照明灯等使用。假如该发电系统的输出功率为1×105 W。(1)按平均每天太阳照射6小时，该发电系统一年(365天)能输出多少电能？答案　7.884×1011 J　设该发电系统一年能输出的电能为E，P=1×105 W，t=365×6×3 600 s，E=Pt解得E=7.884×1011 J(2)假若输出电压为250 V，现准备向远处输电。所用输电线的总电阻为8 Ω，要求输电时在输电线上损失的电功率为输送电功率的5%，用户获得220 V电压，应选用匝数比多大的升压变压器和降压变压器？答案　1∶16　190∶11
