2023年广东省广州市育才中学中考物理三模试卷

这是一份2023年广东省广州市育才中学中考物理三模试卷，共25页。试卷主要包含了选择题等内容，欢迎下载使用。
1．（3分）关于能源、信息与材料，下列说法不正确的是（ ）
A．为降低电能的损耗，可利用超导材料制造电饭煲的电热丝
B．垃圾分类有利于保护环境和节约能源
C．风能、水能都是可再生能源
D．北斗卫星之间利用电磁波相互传递信息，实现“星间链路”
2．（3分）在气候干燥的冬天，司机接触汽车时经常会被“电”一下，手拿“静电消除器”接触汽车可以防止被“电”（ ）
A．汽车带电是因为汽车行驶时与空气摩擦发生了摩擦起电现象
B．汽车上的“电”往往会使汽车吸附更多的灰尘
C．静电消除器前端应选用可导电材质
D．若汽车带的是负电，则瞬间电流方向由汽车流向消除器
3．（3分）2022年国家速滑馆在冬奥会历史上首次采用“二氧化碳跨临界直冷制冰”技术。技术原理简化如图甲，压缩机压缩气体示意如图乙，则（ ）
A．CO2经压缩机内能一定减少
B．CO2经冷凝器时会吸热
C．CO2经冷凝器发生的变化是凝华
D．CO2温度升高，分子热运动更剧烈
4．（3分）如图所示，将两个完全相同的音叉放在桌面上，在与两个音叉距离相等的位置（图中未画出），现用力敲击甲音叉，乙音叉也发出较微弱的声音（这是“共振”现象），以下说法正确的是（ ）
A．“共振”现象说明声音主要传递信息
B．两个音叉发出声音的音调相同
C．声音1记录的是乙音叉发出的声音
D．因为没有敲击乙音叉，所以乙音叉没有振动
5．（3分）立定跳远是我市体育中考项目之一，其动作分解如图所示。下列对运动员在立定跳远过程中的相关分析正确的是（ ）
A．起跳时，没有受到地面对他的作用力
B．起跳后，能继续往前是由于他具有惯性
C．腾空到达最高点时，速度大小刚好减为零
D．落地后站稳，机械能全部转化为化学能
6．（3分）图1为可见光的波段示意图。某款光敏电阻（LDR）在无光照时的电阻为5×105Ω，在波长为540nm的光照射时的阻值为5×103Ω，将两个这样的LDR连接成图2电路，则（ ）
A．R1的功率比R2大
B．通过R1的电流比R2小
C．波长为540nm的光属于黄光
D．波长为540nm的光在真空中传播速度比红光快

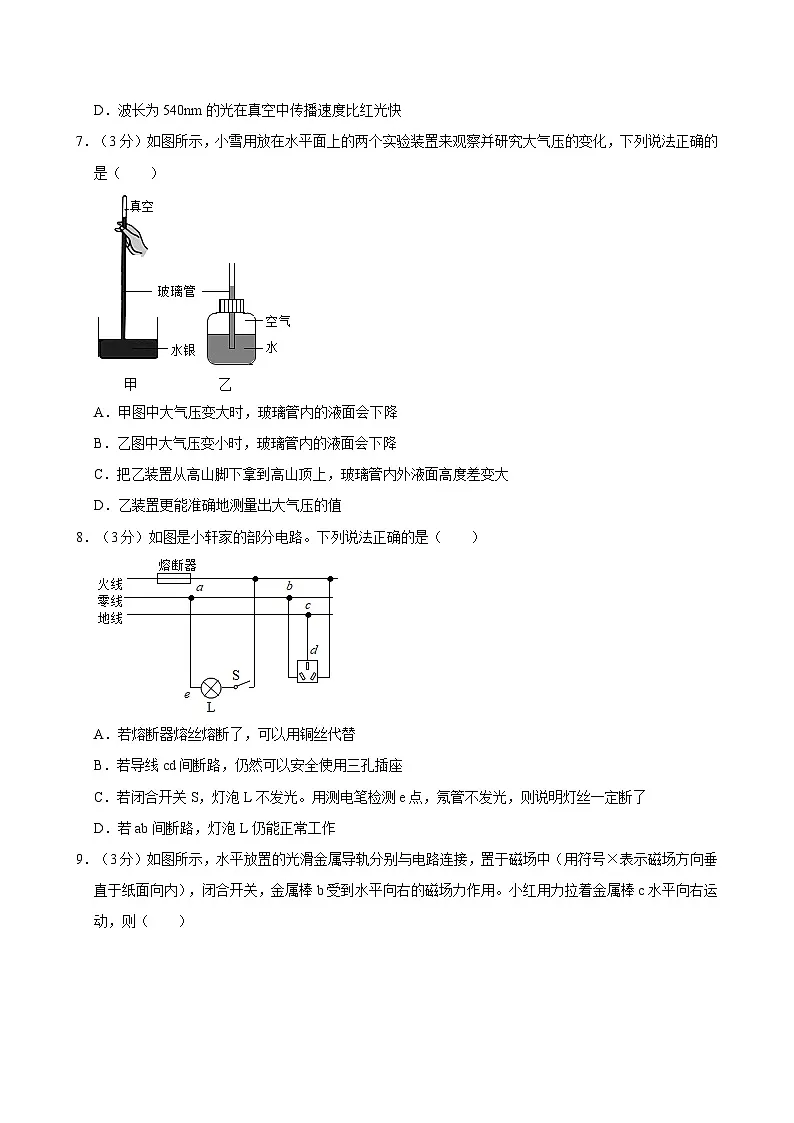

7．（3分）如图所示，小雪用放在水平面上的两个实验装置来观察并研究大气压的变化，下列说法正确的是（ ）
A．甲图中大气压变大时，玻璃管内的液面会下降
B．乙图中大气压变小时，玻璃管内的液面会下降
C．把乙装置从高山脚下拿到高山顶上，玻璃管内外液面高度差变大
D．乙装置更能准确地测量出大气压的值
8．（3分）如图是小轩家的部分电路。下列说法正确的是（ ）
A．若熔断器熔丝熔断了，可以用铜丝代替
B．若导线cd间断路，仍然可以安全使用三孔插座
C．若闭合开关S，灯泡L不发光。用测电笔检测e点，氖管不发光，则说明灯丝一定断了
D．若ab间断路，灯泡L仍能正常工作
9．（3分）如图所示，水平放置的光滑金属导轨分别与电路连接，置于磁场中（用符号×表示磁场方向垂直于纸面向内），闭合开关，金属棒b受到水平向右的磁场力作用。小红用力拉着金属棒c水平向右运动，则（ ）
A．金属棒a不受磁场力
B．电阻R2中没有电流流过
C．金属棒c中有电流流过
D．金属棒a受到水平向左的磁场力作用
10．（3分）如图甲所示，圆柱形容器中盛有适量的水。咏桐在弹簧测力计的下端挂着一个底面积为25cm2的长方体金属块，将金属块从容器底部开始缓慢向上提起的过程中，弹簧测力计的示数F与金属块下底距容器底部题离h的关系如图乙所示，水对容器底部的压强减少了（ ）（g＝10N/kg）
A．200PaB．400PaC．600PaD．2000Pa
二、第二部分主观题（共60分）本部分共8题，共60分。按题目要求作答。
11．（4分）如图所示，有一个平面镜斜靠墙放置，小明手持一支激光笔
（1）画出笔口A点在平面镜中的像。
（2）画出上述现象的入射、反射光线和法线。
12．（4分）如图中凸透镜的焦距为2cm，透镜的光心恰好位于刻度轴上的3cm处，某垂直于轴放置的物体上M点发出的三条光线经透镜折射后为图中的光线a、b、c
（1）在图中画出光线a、b经透镜前的光线并找到M点；
（2）经透镜后的光线c相对于它的入射光线 （选填“靠近”“远离”）主光轴。
（3）物体经透镜后的成像情况是 （选填“倒立放大的实像”“正立放大的虚像”“不能成像”）。
如图是2022北京冬奥会滑警大跳合，回答13﹣14题。
13．运动员从起点下滑，过程中先后经过M、S两点，她在这两点的动能和重力势能如图所示，则运动员：
（1）在M点的动能为 J；
（2）在M、S两点相比，速度 ，重力势能 ，机械能 （均选填“M点大”“S点大”“一样大”）
14．百亨同学制作了大跳台的模型。
（1）把跳台滑道上段简化成图甲的杠杆，O是支点，A是这段滑道的重心，若模型支架对滑道的力F作用在B点，沿bc线；
①画出F和F的力臂l1；
②根据公式 判断，F 滑道上段所受的重力（选填“大于”、“等于”或“小于”）；
（2）用图乙装置模拟建造滑道，被匀速提升的模型部件重4N，拉力F为2.5N，此过程的机械效率为 %。
15．（6分）冰壶和冰球运动是冬奥比赛项目。
（1）冰壶的质量约为20kg，底部与冰道接触的面积约为200cm2，根据以上数据算出冰壶静止时对冰道的压强大小为 Pa。（g＝10N/kg）
（2）某次练习中，两运动员分别同时控制冰球甲、乙从A匀速直线向右滑行到B，水平推力大小相等。每经过1s，在B时均撤去推力，两球分别静止在C和D处。
①两冰球所受摩擦力f甲 f乙（选填“＜”“＝”“＞”）。
②第7秒时甲相对乙 （选填“向左运动”“向右运动”“静止”）。
③若乙冰球向右运动的过程中撞击静止的冰球丙，撞击力为F，撞击分离后丙向右运动。在图2方框内画出分离后丙运动过程中受到的力的示意图。（以•表示丙）
16．（7分）用图1中的两个电加热器分别加热容器内相同质量的煤油和水。加热相同时间，液体均未沸腾，同时每隔30s记录一次温度。比较煤油和水吸热的情况。
（1）根据实验数据作出煤油的温度﹣时间图象如图2，请根据如表的实验数据画出水的温度﹣时间图象
（2）若c水＝2c煤油，电加热器从0s加热至60s，比较煤油和水吸收的热量Q水和Q煤油的关系：Q水 Q煤油
（选填“＞”“＜”“＝”）。你的依据是： 。
（3）已知电加热器1内的发热电阻R＝1kΩ，通过R的电流为2A，根据公式Q＝ 算出30s内R通电放出的热量为 J。
17．（11分）图甲所示是家用燃气报警器的部分电路示意图，其中控制电路中的R1是由气敏电阻制成的传感器，R1的阻值与燃气浓度的关系如图乙。出厂预设当燃气浓度达到4%时报警，出厂测试时，控制电路的电源电压为3V且保持恒定1、S2，移动滑动变阻器R2滑片P的位置，当控制电路中的电流为0.03A时，电磁铁恰好能将衔铁吸下（电磁铁线圈的阻值忽略不计）。
（1）使用燃气的场所都应安装燃气报警器，安装的具体位置应根据被检测气体相对于空气的密度来决定。如果家中使用的是天然气（主要成分是密度比空气小的甲烷），则报警器应安装在厨房（如图丙） （填“A”或“B”）区域；
（2）小科认为报警时只有灯亮还不能起到很好的报警作用，最好灯亮同时又有警报声，所以建议加接蜂鸣器 灯并联；
（3）该报警器要达到出厂预设值，请计算滑动变阻器应接入电路的电阻值；
（4）当报警器报警时，下列处理方法正确的是 ；
A．迅速打开排风扇 B．打开门窗通风换气
C．禁止切断报警器电源 D．熄灭一切火种，迅速关闭气源总阀
18．（10分）改革开放以来，我国人民的生活水平不断提高，汽车已成为多数人的代步工具。某品牌国产汽车以72km/h的速度在平直公路上匀速行驶100km，汽车发动机功率为12kW，已知：汽油的热值为q＝4.6×107J/kg，汽油的密度为ρ＝0.7×103kg/m3。求该汽车匀速行驶100km过程中：
（1）消耗汽油的质量；
（2）发动机所做的功；
（3）发动机的效率（百分号前保留整数）。
19．（8分）小芳利用如图所示的电路测量未知电阻Rx的阻值，阻值大约为5Ω。
（1）请你根据电路图，用笔画线代替导线，在如图中完成实验电路的连接。
（2）闭合开关前，应将滑动变阻器的滑片置于 端（选填“A”或“B”）。
（3）闭合开关，发现电压表和电流表均无示数。小芳利用另一只完好的电压表进行检测，要把电压表分别接在a、b之间和b、c之间；接在a、c之间，电压表无示数。如果电路连接完好，该故障是 。
（4）排除故障后，调节滑动变阻器，记录多组数据 。
（5）小芳又设计了一种方案，也测出了Rx的阻值。电路如右图所示，R0为阻值已知的定值电阻，电源电压未知且恒定不变。测量步骤如下：
①当开关 时，电流表读数为I1；
②当开关S1、S2都闭合时，电流表读数为I2；
③待测电阻Rx＝ （用已知和测出的物理量符号表示）。
2023年广东省广州市育才中学中考物理三模试卷
参考答案与试题解析
一、选择题：本题共10小题，每小题3分，共30分。每小题中给出的四个选项中，只有一项最符合题目要求。
1．（3分）关于能源、信息与材料，下列说法不正确的是（ ）
A．为降低电能的损耗，可利用超导材料制造电饭煲的电热丝
B．垃圾分类有利于保护环境和节约能源
C．风能、水能都是可再生能源
D．北斗卫星之间利用电磁波相互传递信息，实现“星间链路”
【答案】A
【解答】解：A、电饭煲是利用电流热效应来工作的，故A错误；
B、垃圾分类后，有一部分有害物质可得到妥善处理，故B正确；
C、风能，因此是可再生能源；
D、北斗卫星之间就是利用电磁波相互传递信息的；
故选：A。
2．（3分）在气候干燥的冬天，司机接触汽车时经常会被“电”一下，手拿“静电消除器”接触汽车可以防止被“电”（ ）
A．汽车带电是因为汽车行驶时与空气摩擦发生了摩擦起电现象
B．汽车上的“电”往往会使汽车吸附更多的灰尘
C．静电消除器前端应选用可导电材质
D．若汽车带的是负电，则瞬间电流方向由汽车流向消除器
【答案】D
【解答】解：
AB、汽车行驶时与空气摩擦发生了摩擦起电现象，带电体具有吸引轻小物体的性质，故AB正确；
C、手拿静电消除器接触汽车会消除静电，金属能导电，故C正确；
D、若汽车带的是负电，而负电荷定向移动方向与电流方向相反，故D错误。
故选：D。
3．（3分）2022年国家速滑馆在冬奥会历史上首次采用“二氧化碳跨临界直冷制冰”技术。技术原理简化如图甲，压缩机压缩气体示意如图乙，则（ ）
A．CO2经压缩机内能一定减少
B．CO2经冷凝器时会吸热
C．CO2经冷凝器发生的变化是凝华
D．CO2温度升高，分子热运动更剧烈
【答案】D
【解答】解：A、CO2经压缩机时压缩机对CO2做功，CO4的内能增加，故A错误；
BC、由图甲可知2经过冷凝器后变成液态的CO2是液化放热的过程，故BC错误；
D、温度越高，故D正确。
故选：D。
4．（3分）如图所示，将两个完全相同的音叉放在桌面上，在与两个音叉距离相等的位置（图中未画出），现用力敲击甲音叉，乙音叉也发出较微弱的声音（这是“共振”现象），以下说法正确的是（ ）
A．“共振”现象说明声音主要传递信息
B．两个音叉发出声音的音调相同
C．声音1记录的是乙音叉发出的声音
D．因为没有敲击乙音叉，所以乙音叉没有振动
【答案】B
【解答】解：
A、声音的共振现象说明声音具有能量；
BCD、由表格可知，甲乙音叉振动时的频率相同；故B正确。
故选：B。
5．（3分）立定跳远是我市体育中考项目之一，其动作分解如图所示。下列对运动员在立定跳远过程中的相关分析正确的是（ ）
A．起跳时，没有受到地面对他的作用力
B．起跳后，能继续往前是由于他具有惯性
C．腾空到达最高点时，速度大小刚好减为零
D．落地后站稳，机械能全部转化为化学能
【答案】B
【解答】解：A、由于物体间力的作用是相互的，反过来地面会对运动员一个向上力；
B、由于运动员具有惯性，故B正确；
C、运动员到达最高点时，水平方向上速度不为零；
D、运动员在运动过程中会克服空气阻力对外做功，故D错误。
故选：B。
6．（3分）图1为可见光的波段示意图。某款光敏电阻（LDR）在无光照时的电阻为5×105Ω，在波长为540nm的光照射时的阻值为5×103Ω，将两个这样的LDR连接成图2电路，则（ ）
A．R1的功率比R2大
B．通过R1的电流比R2小
C．波长为540nm的光属于黄光
D．波长为540nm的光在真空中传播速度比红光快
【答案】A
【解答】解：AB、由图2可知，R1和R6串联，通过的电流相同1＞R2，由P＝I5R可知R1的功率大于R2的功率，故B错误；
C、由图7可知，属于绿光；
D、波长为540nm的光与红光在真空中传播速度相同。
故选：A。
7．（3分）如图所示，小雪用放在水平面上的两个实验装置来观察并研究大气压的变化，下列说法正确的是（ ）
A．甲图中大气压变大时，玻璃管内的液面会下降
B．乙图中大气压变小时，玻璃管内的液面会下降
C．把乙装置从高山脚下拿到高山顶上，玻璃管内外液面高度差变大
D．乙装置更能准确地测量出大气压的值
【答案】C
【解答】解：A、甲图是托里拆利实验，大气压的值等于玻璃管内液柱产生的压强，玻璃管内的液面会上升；
B、乙图中，瓶内气压不变，玻璃管内的液面会上升；
C、把乙装置从高山脚下拿到高山顶上，玻璃管内液柱会在内部气压的作用下升高，故C正确；
D、托里拆利实验能准确的测出大气压的值，虽然能测出水柱的高度，所以不能测出大气压的值。
故选：C。
8．（3分）如图是小轩家的部分电路。下列说法正确的是（ ）
A．若熔断器熔丝熔断了，可以用铜丝代替
B．若导线cd间断路，仍然可以安全使用三孔插座
C．若闭合开关S，灯泡L不发光。用测电笔检测e点，氖管不发光，则说明灯丝一定断了
D．若ab间断路，灯泡L仍能正常工作
【答案】D
【解答】解：
A、保险丝熔断后，因为铜丝的电阻率小，用铜丝代替保险丝，故A错误；
B、由图知，用电器的金属外壳无法接地，所以不能继续安全使用三孔插座；
C、如果火线断路、灯泡灯丝断了或者灯泡到火线间的电路断路，同时测电笔接触e点，所以不能说明灯丝一定断了；
D、由图知，但电流可以从火线到灯泡，所以灯泡L仍能正常工作。
故选：D。
9．（3分）如图所示，水平放置的光滑金属导轨分别与电路连接，置于磁场中（用符号×表示磁场方向垂直于纸面向内），闭合开关，金属棒b受到水平向右的磁场力作用。小红用力拉着金属棒c水平向右运动，则（ ）
A．金属棒a不受磁场力
B．电阻R2中没有电流流过
C．金属棒c中有电流流过
D．金属棒a受到水平向左的磁场力作用
【答案】B
【解答】解：AD、闭合开关，b中的电流方向、磁场方向相同，故AD错误；
BC、小红用力拉着金属棒c水平向右运动，不会产生感应电流2中没有电流流过，故B正确。
故选：B。
10．（3分）如图甲所示，圆柱形容器中盛有适量的水。咏桐在弹簧测力计的下端挂着一个底面积为25cm2的长方体金属块，将金属块从容器底部开始缓慢向上提起的过程中，弹簧测力计的示数F与金属块下底距容器底部题离h的关系如图乙所示，水对容器底部的压强减少了（ ）（g＝10N/kg）
A．200PaB．400PaC．600PaD．2000Pa
【答案】C
【解答】解：由图乙可知，物体受到的浮力F浮＝4.6N﹣4.6N＝2N，
由F浮＝ρgV排可知，物体体积：
V＝V排＝＝＝6×10﹣4m3＝200cm6，
金属块的高为：
H＝＝＝7cm，
金属块离开水面后，水面下降的高度为：
Δh＝H+10cm﹣12cm＝8cm+10cm﹣12cm＝6cm，
水对容器底部减小的压强：
Δp＝ρ水gΔh＝2×103kg/m3×10N/kg×6.06m＝600Pa。
故选：C。
二、第二部分主观题（共60分）本部分共8题，共60分。按题目要求作答。
11．（4分）如图所示，有一个平面镜斜靠墙放置，小明手持一支激光笔
（1）画出笔口A点在平面镜中的像。
（2）画出上述现象的入射、反射光线和法线。
【答案】如上图
【解答】解：延长平面镜的界面，作出A的像A′，再作出入射。如下图：
。
12．（4分）如图中凸透镜的焦距为2cm，透镜的光心恰好位于刻度轴上的3cm处，某垂直于轴放置的物体上M点发出的三条光线经透镜折射后为图中的光线a、b、c
（1）在图中画出光线a、b经透镜前的光线并找到M点；
（2）经透镜后的光线c相对于它的入射光线 靠近 （选填“靠近”“远离”）主光轴。
（3）物体经透镜后的成像情况是 不能成像 （选填“倒立放大的实像”“正立放大的虚像”“不能成像”）。
【答案】（1）见解析；（2）靠近；（3）不能成像
【解答】解：（1）根据凸透镜对光线的作用可知：平行于主光轴的光线经过凸透镜后会过焦点，经过光心的光线的传播方向不变，如图所示：
；
（2）由于凸透镜对光线具有会聚作用，所以经透镜后的光线c相对于它的入射光线靠近主光轴；
（3）折射光线b、c是平行的，当物距等于焦距时。
故答案为：（1）见解析；（2）靠近。
如图是2022北京冬奥会滑警大跳合，回答13﹣14题。
13．运动员从起点下滑，过程中先后经过M、S两点，她在这两点的动能和重力势能如图所示，则运动员：
（1）在M点的动能为 5000 J；
（2）在M、S两点相比，速度 S点大 ，重力势能 M点大 ，机械能 M点大 （均选填“M点大”“S点大”“一样大”）
【答案】（1）5000；（2）S点大；M点大；M点大。
【解答】解：（1）由图可知，M点的动能为0.5×104J＝5000J。
（2）在M、S两点相比，速度S点大，因为S点的动能大，质量相同；重力势能M点大，机械能等于动能与重力势能的总和，由图可知，机械能是M点大。
故答案为：（1）5000；（2）S点大；M点大；M点大。
14．百亨同学制作了大跳台的模型。
（1）把跳台滑道上段简化成图甲的杠杆，O是支点，A是这段滑道的重心，若模型支架对滑道的力F作用在B点，沿bc线；
①画出F和F的力臂l1；
②根据公式 G×LG＝F×L1 判断，F 小于 滑道上段所受的重力（选填“大于”、“等于”或“小于”）；
（2）用图乙装置模拟建造滑道，被匀速提升的模型部件重4N，拉力F为2.5N，此过程的机械效率为 80 %。
【答案】（1）①见解析；②G×LG＝F×L1；小于；（2）80。
【解答】解：（1）①根据图2可知，F的方向沿cb方向斜向上，过支点O做F的力的作用线的垂线，该垂线段为力臂L1；如图所示：
②重力的方向是竖直向下的，重力的力臂如图所示：
由图可知，重力的力臂要小于F的力臂，根据杠杆的平衡条件G×LG＝F×L1可知，F要小于滑道上段所受的重力；
（2）由图可知，有两段绳子拉着动滑轮，n＝2；滑轮组的机械效率为：η＝×100%＝×100%＝×100%＝×100%＝×100%＝80%。
故答案为：（1）①见解析；②G×LG＝F×L1；小于；（2）80。
15．（6分）冰壶和冰球运动是冬奥比赛项目。
（1）冰壶的质量约为20kg，底部与冰道接触的面积约为200cm2，根据以上数据算出冰壶静止时对冰道的压强大小为 1×104 Pa。（g＝10N/kg）
（2）某次练习中，两运动员分别同时控制冰球甲、乙从A匀速直线向右滑行到B，水平推力大小相等。每经过1s，在B时均撤去推力，两球分别静止在C和D处。
①两冰球所受摩擦力f甲 ＝ f乙（选填“＜”“＝”“＞”）。
②第7秒时甲相对乙 向左运动 （选填“向左运动”“向右运动”“静止”）。
③若乙冰球向右运动的过程中撞击静止的冰球丙，撞击力为F，撞击分离后丙向右运动。在图2方框内画出分离后丙运动过程中受到的力的示意图。（以•表示丙）
【答案】（1）1×104Pa；（2）①＝；②向左运动；③如图所示：
。
【解答】解：（1）冰壶的重力：
G＝mg＝20kg×10N/kg＝200N，
冰壶对冰面的压力：
F＝G＝200N，
冰壶停在冰面上时对冰面的压强：
p＝＝＝4×104Pa；
（2）①两球的质量相同，重力相同，接触面的粗糙程度相同甲＝f乙；
②第7秒时甲停止运动保持静止状态；乙继续向右运动，甲相对于乙向左运动；
③丙在冰面上向右运动，受到竖直向下的重力，如图所示：
。
故答案为：（1）3×104Pa；（2）①＝；③如上图示。
16．（7分）用图1中的两个电加热器分别加热容器内相同质量的煤油和水。加热相同时间，液体均未沸腾，同时每隔30s记录一次温度。比较煤油和水吸热的情况。
（1）根据实验数据作出煤油的温度﹣时间图象如图2，请根据如表的实验数据画出水的温度﹣时间图象
（2）若c水＝2c煤油，电加热器从0s加热至60s，比较煤油和水吸收的热量Q水和Q煤油的关系：Q水 ＝ Q煤油
（选填“＞”“＜”“＝”）。你的依据是： Q＝cmΔt 。
（3）已知电加热器1内的发热电阻R＝1kΩ，通过R的电流为2A，根据公式Q＝ I2Rt 算出30s内R通电放出的热量为 120000 J。
【答案】（1）如图所示；（2）＝；Q＝cmΔt；（3）I2Rt；120000。
【解答】解：（1）根据表中数据，采用描点连线的方法，如图：
；
（2）水上升的温度Δt水＝40℃﹣20℃＝20℃，煤油上升的温度Δt煤油＝60℃﹣20℃＝40℃；水吸收的热量Q水＝c水mΔt煤油；Q煤油＝c煤油mΔt煤油，
Q水＝c水m×20℃＝2c煤油m×20℃＝c煤油m×40℃，
Q煤油＝c煤油m×40℃，
Q水＝Q煤油；
（3）由Q＝I2Rt可知，已知电加热器4内的发热电阻R＝1kΩ，R在30s内产生的热量Q＝（2A）3×1000Ω×30s＝120000J。
故答案为：（1）如图所示；（2）＝；（3）I2Rt；120000。
17．（11分）图甲所示是家用燃气报警器的部分电路示意图，其中控制电路中的R1是由气敏电阻制成的传感器，R1的阻值与燃气浓度的关系如图乙。出厂预设当燃气浓度达到4%时报警，出厂测试时，控制电路的电源电压为3V且保持恒定1、S2，移动滑动变阻器R2滑片P的位置，当控制电路中的电流为0.03A时，电磁铁恰好能将衔铁吸下（电磁铁线圈的阻值忽略不计）。
（1）使用燃气的场所都应安装燃气报警器，安装的具体位置应根据被检测气体相对于空气的密度来决定。如果家中使用的是天然气（主要成分是密度比空气小的甲烷），则报警器应安装在厨房（如图丙） A （填“A”或“B”）区域；
（2）小科认为报警时只有灯亮还不能起到很好的报警作用，最好灯亮同时又有警报声，所以建议加接蜂鸣器 L2 灯并联；
（3）该报警器要达到出厂预设值，请计算滑动变阻器应接入电路的电阻值；
（4）当报警器报警时，下列处理方法正确的是 BCD ；
A．迅速打开排风扇 B．打开门窗通风换气
C．禁止切断报警器电源 D．熄灭一切火种，迅速关闭气源总阀
【答案】（1）A；（2）L2；（3）60Ω；（4）BCD
【解答】解：（1）天然气的密度小于空气的密度，泄漏后会很快上升到室内的上方，因此报警器应安装在房间内墙上方的位置；
（2）闭合开关S1、S2，移动滑动变阻器R6滑片P的位置，当控制电路中的电流为0.03A时，使得工作电路中灯L2亮起而报警，在电路中接入蜂鸣器时8并联，蜂鸣器与L2可以同时工作；
（3）当燃气浓度达到4%时，根据图乙可知3＝40Ω；
此时电路中的电流为I＝0.03A，根据欧姆定律可知＝＝100Ω；
根据串联电路的电阻关系可知，滑动变阻器接入电路的电阻为：R2＝R﹣R1＝100Ω﹣40Ω＝60Ω；
（4）A、迅速打开排风扇时，可能会引燃燃气；
B、打开门窗通风换气，故B正确；
C、切断报警器电源，但容易产生电火花，故C正确；
D、熄灭一切火种，可以阻止燃气的泄漏，可以防止燃气爆炸。
故选BCD。
故答案为：（1）A；（2）L3；（3）60Ω；（4）BCD。
18．（10分）改革开放以来，我国人民的生活水平不断提高，汽车已成为多数人的代步工具。某品牌国产汽车以72km/h的速度在平直公路上匀速行驶100km，汽车发动机功率为12kW，已知：汽油的热值为q＝4.6×107J/kg，汽油的密度为ρ＝0.7×103kg/m3。求该汽车匀速行驶100km过程中：
（1）消耗汽油的质量；
（2）发动机所做的功；
（3）发动机的效率（百分号前保留整数）。
【答案】答：（1）消耗汽油的质量为4.2kg；
（2）发动机所做的功为6×107J；
（3）发动机的效率为31%。
【解答】解：（1）6L＝6×10﹣3m3，由密度公式ρ＝变形可得消耗汽油的质量m＝ρV＝0.3×103kg/m3×5×10﹣3m3＝5.2kg；
（2）由速度公式v＝变形可得汽车行驶100km用时为
t＝＝＝h＝；
由功率公式W＝Pt可得发动机所做的功
W＝Pt＝12kW×5000s＝1.3×104W×5×104s＝6×107J；
（3）由放热公式Q＝qm可得汽油完全燃烧所放出的热量
Q＝qm＝2.6×107J/kg×8.2kg＝1.932×106J；
发动机的效率为
η＝×100%＝；
答：（1）消耗汽油的质量为2.2kg；
（2）发动机所做的功为6×107J；
（3）发动机的效率为31%。
19．（8分）小芳利用如图所示的电路测量未知电阻Rx的阻值，阻值大约为5Ω。
（1）请你根据电路图，用笔画线代替导线，在如图中完成实验电路的连接。
（2）闭合开关前，应将滑动变阻器的滑片置于 B 端（选填“A”或“B”）。
（3）闭合开关，发现电压表和电流表均无示数。小芳利用另一只完好的电压表进行检测，要把电压表分别接在a、b之间和b、c之间；接在a、c之间，电压表无示数。如果电路连接完好，该故障是 滑动变阻器断路 。
（4）排除故障后，调节滑动变阻器，记录多组数据 计算平均值，减小误差 。
（5）小芳又设计了一种方案，也测出了Rx的阻值。电路如右图所示，R0为阻值已知的定值电阻，电源电压未知且恒定不变。测量步骤如下：
①当开关 S1闭合、S2断开时 时，电流表读数为I1；
②当开关S1、S2都闭合时，电流表读数为I2；
③待测电阻Rx＝ （用已知和测出的物理量符号表示）。
【答案】（1）如上图；（2）B；（3）滑动变阻器断路；（4）计算平均值，减小误差；（5）①S1闭合、S2断开；③。
【解答】解：（1）电压表遵循正进负出的原则与电阻并联接入电路，电源电压为3V，根据欧姆定律可知通过电路的最大电流为0.5A，如图：
；
（2）闭合开关前，滑动变阻器的滑片应移到阻值最大处；
（3）把电压表分别接在a、b之间和b，电压表均有示数、电源，a、电流表、c也是通路、c之间，如果电路连接完好，该故障是滑动变阻器断路；
（4）排除故障后，调节滑动变阻器，多次测量的目的是计算平均值减小误差；
（5）电路如图丙所示，R0为阻值已知的定值电阻，电源电压未知且恒定不变
①当开关S1闭合、S8断开时，两电阻串联接入电路，电流表读数为I1；
由欧姆定律可得此时定值电阻两端的电压：U0＝I4R0，
②当开关S1、S5都闭合时，电路为定值电阻的简单电路，电流表读数为I2；
由欧姆定律可得电源电压：U＝I2R8，
串联电路总电压等于各部分电压之和，则待测电阻两端的电压：Ux＝U﹣U0＝I2R7﹣I1R0，
③由欧姆定律可得待测电阻的阻值：Rx＝＝。
故答案为：（1）如上图；（2）B；（4）计算平均值；（5）①S1闭合、S7断开；③。强弱
频率
声音1
50dB
256Hz
声音2
20dB
256Hz
时间/s
0
30
60
90
120
温度/℃
20
30
40
50
60
强弱
频率
声音1
50dB
256Hz
声音2
20dB
256Hz
时间/s
0
30
60
90
120
温度/℃
20
30
40
50
60
