2025年高中物理复习配套课件 专题十五 测量电阻的其他几种方法

这是一份2025年高中物理复习配套课件 专题十五 测量电阻的其他几种方法，共60页。PPT课件主要包含了热点题型探究，教师备用习题，作业手册，题型四电桥法测电阻，答案如图所示，φAφB，保护电流计等内容，欢迎下载使用。
专题十五 测量电阻的其他几种方法

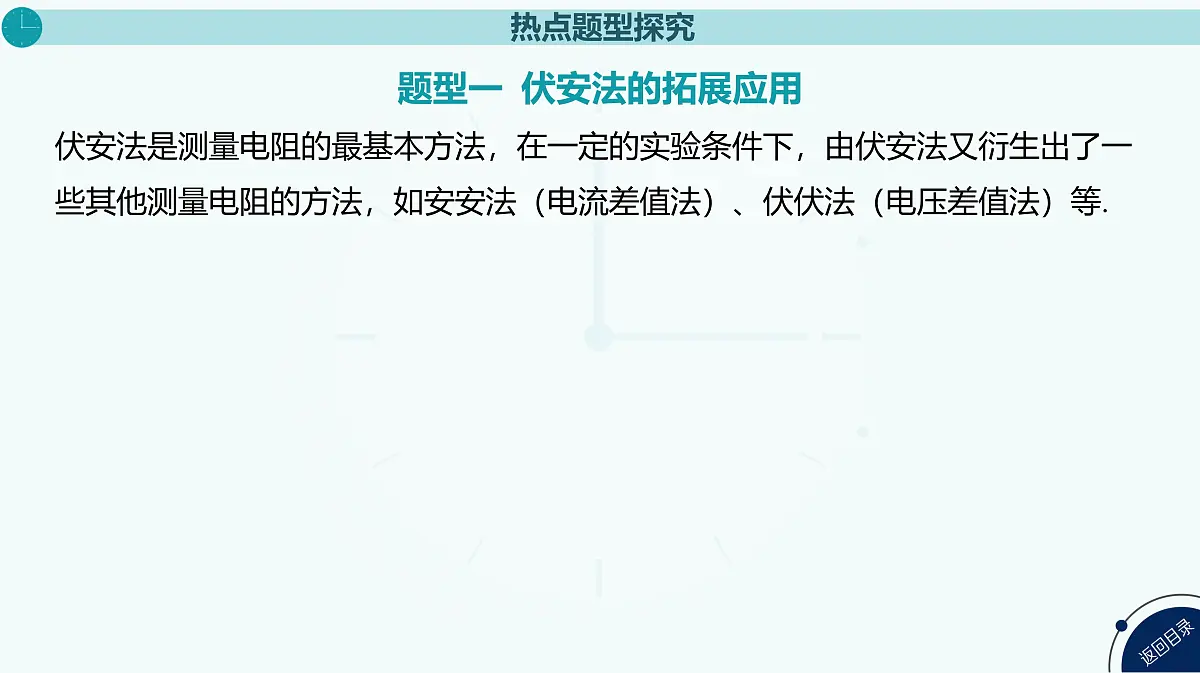

题型一 伏安法的拓展应用

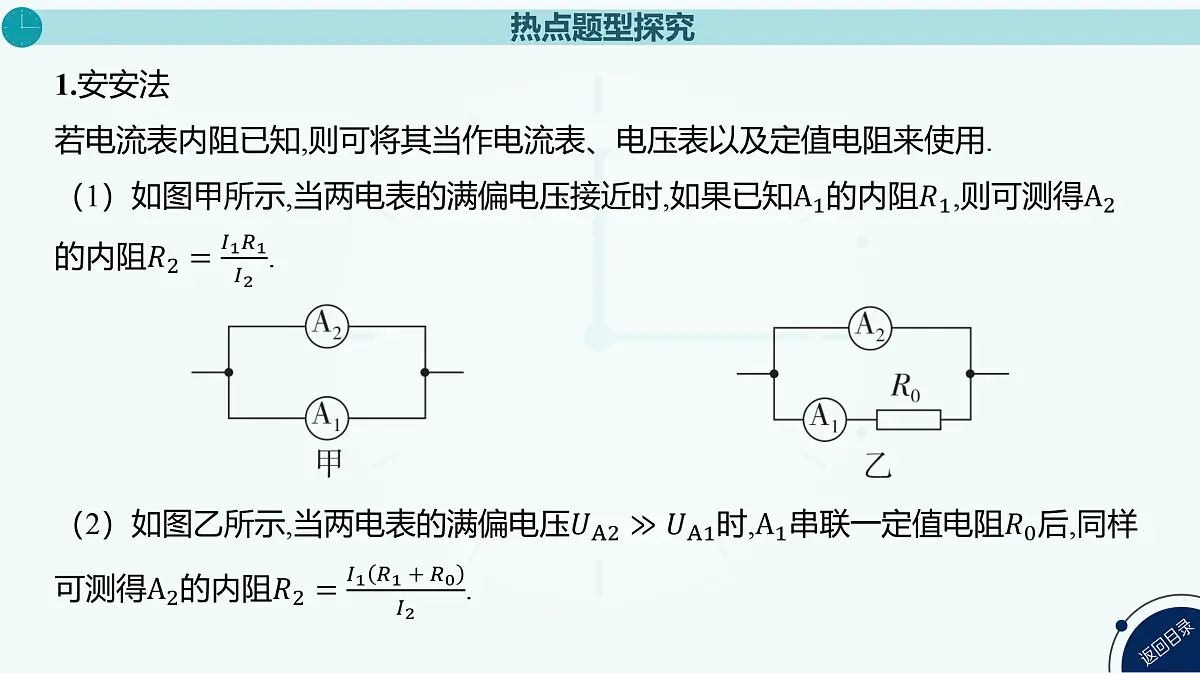

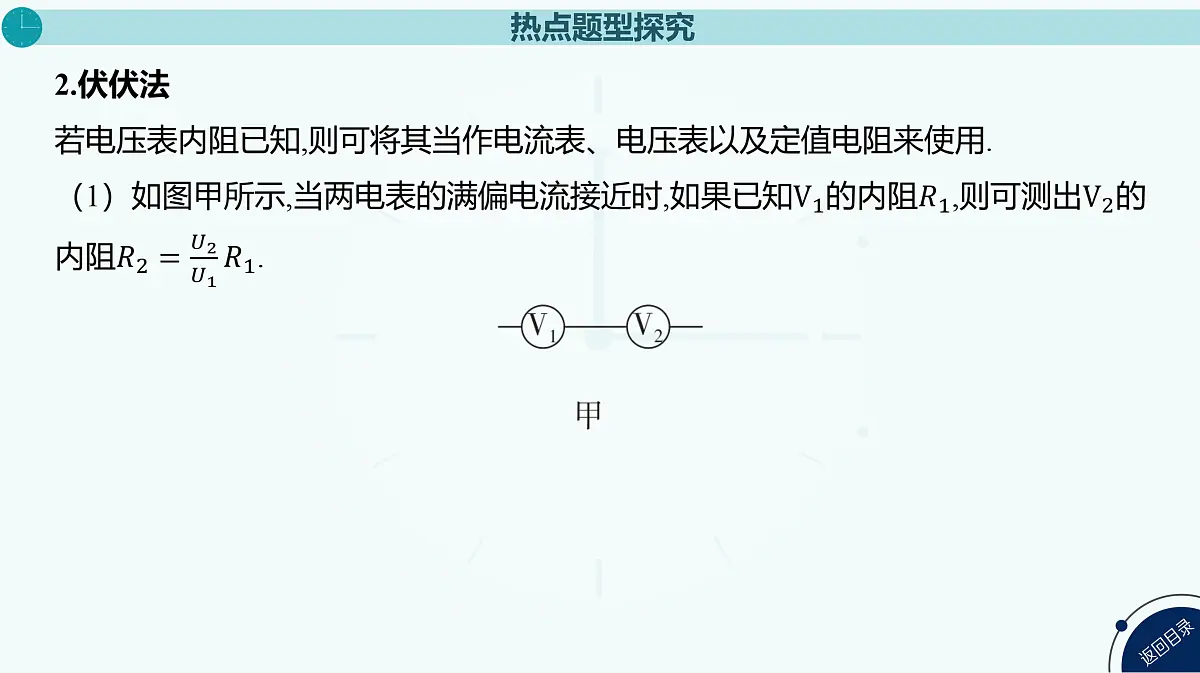

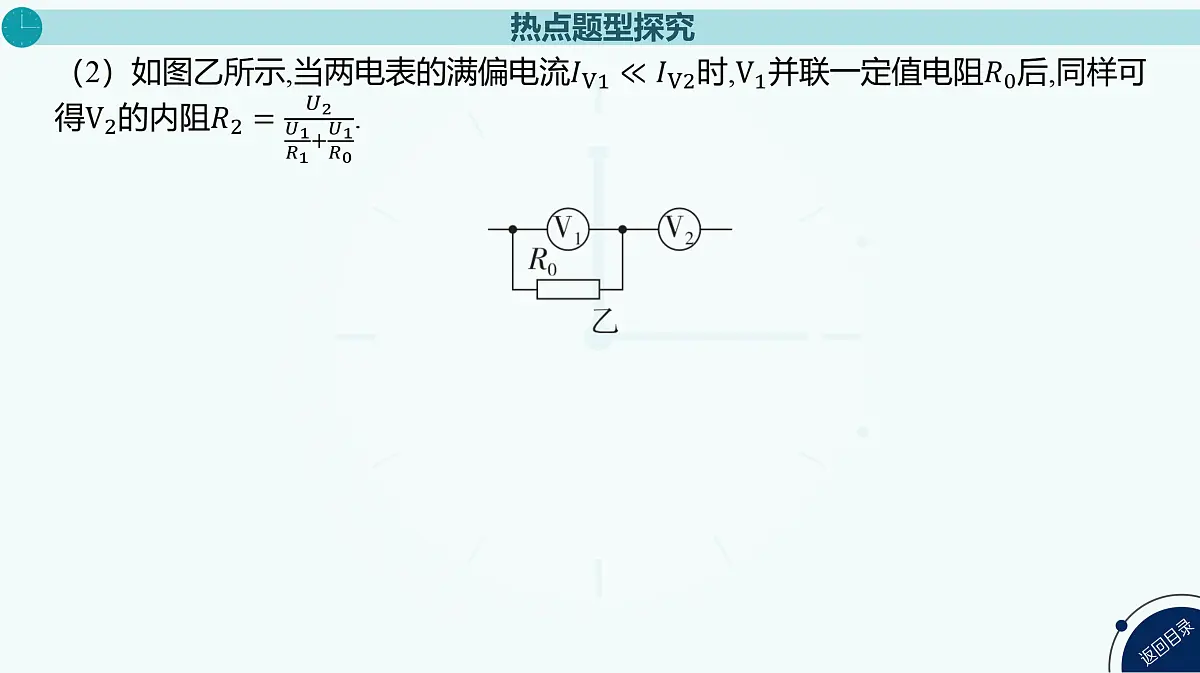

伏安法是测量电阻的最基本方法，在一定的实验条件下，由伏安法又衍生出了一些其他测量电阻的方法，如安安法（电流差值法）、伏伏法（电压差值法）等.

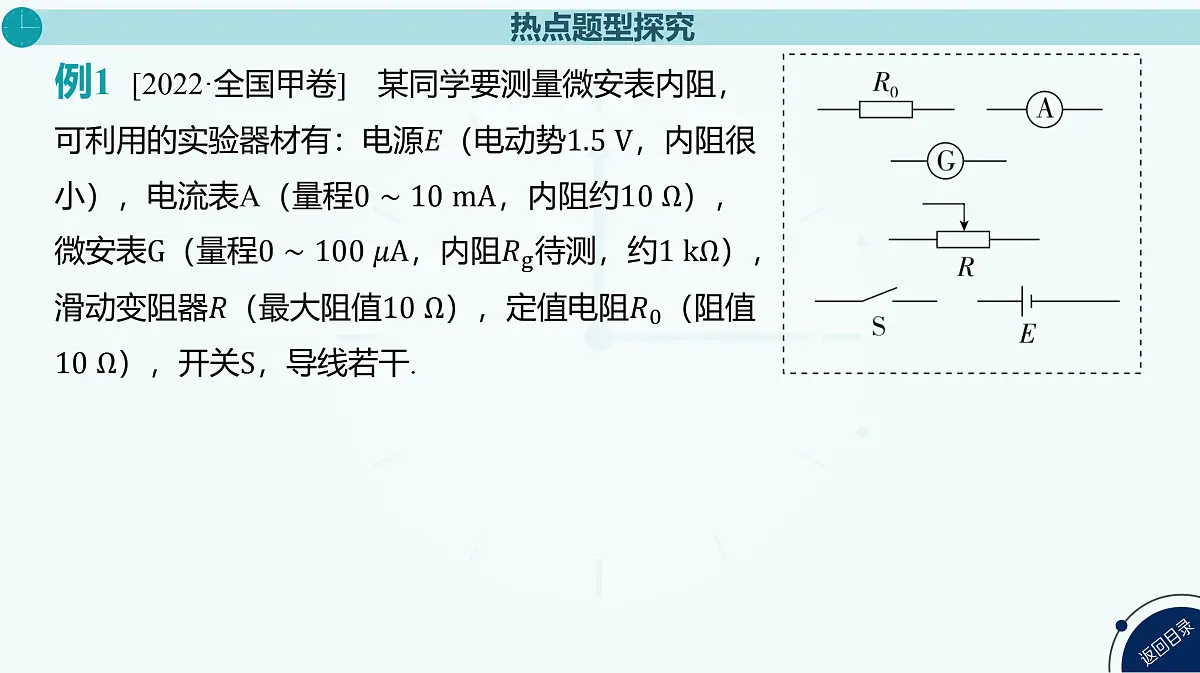

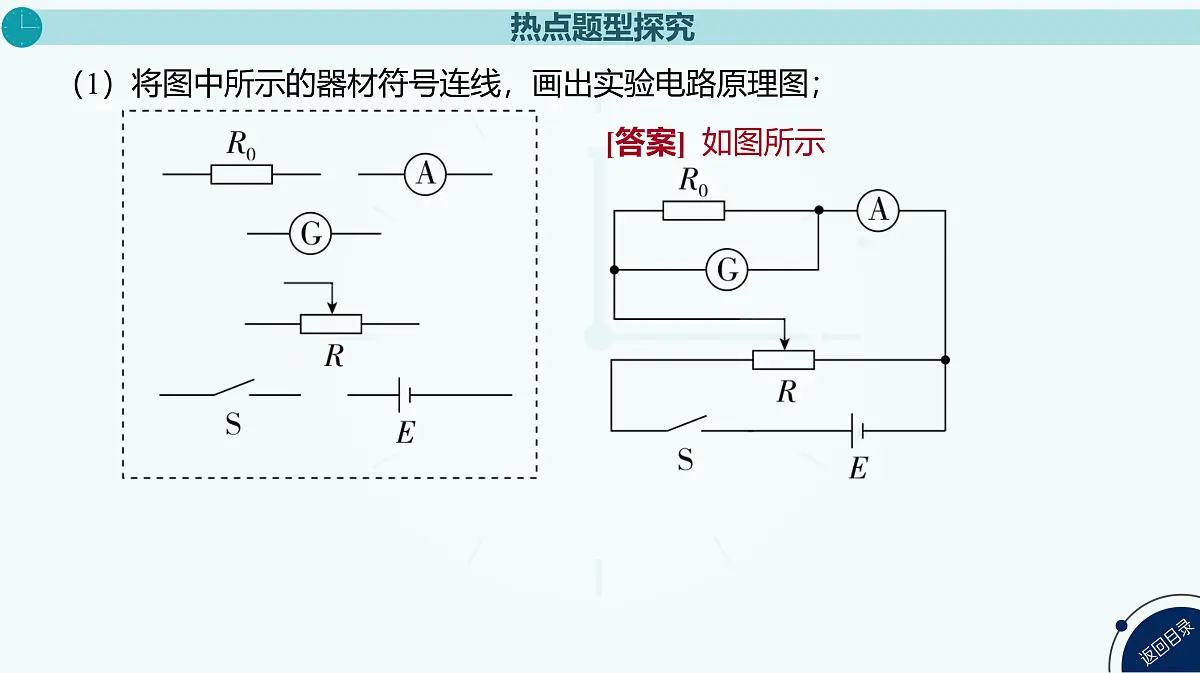

（1）将图中所示的器材符号连线，画出实验电路原理图；
题型二 半偏法测电表内阻
半偏法测电表内阻可以分为两种情况：
（4）关于实验测量误差的分析正确的是_____（填选项前的字母）.
A.测得的电流表内阻偏大B.测得的电流表内阻偏小C.为减小测量误差，应选择电动势大的电源D.为减小测量误差，应选择电动势小的电源
该同学利用上述器材连接了如图所示的电路后，进行了下述操作：
（1）电源应选用___，滑动变阻器选用___.（填写对应序号）
（2）在虚线框中画出电路图.
[解析] 此图是用半偏法测电压表的内阻，按实物连线图画出电路图如图所示.
（3）待测电压表内阻为_______，测量值______（选填“大于”“等于”或“小于”）真实值.
题型三 等效替代法测电阻
等效替代法有如下两种情况：
（1）如图所示，某同学想用替代法测量电流表内阻，设计了部分测量电路，在此基础上请你将滑动变阻器接入电路中，使实验可以完成.
[解析] 滑动变阻器的阻值远小于待测电流表内阻，因此必须采用分压接法，电路图如图所示.
1.用以下器材可测量电阻Rx的阻值.待测电阻Rx:阻值约为600 Ω;电源E:电动势约为6.0 V,内阻可忽略不计;电压表V1:量程0~500 mV,内阻r1=1 000 Ω;电压表V2:量程0~6 V,内阻r2约为10 kΩ;电流表A:量程0~0.6 A,内阻r3约为1 Ω;定值电阻R0:R0=60 Ω;滑动变阻器R:最大阻值为150 Ω;单刀单掷开关S一个,导线若干.
题型一　伏安法的拓展应用
(2)若选择测量数据中的一组来计算Rx,则由已知量和测量物理量计算Rx的表达式为Rx=  　,式中各符号的意义是　 　.
U1为电压表V1的读数,U2为电压表V2的读数,r1为电压表V1的内阻,R0为定值电阻的阻值
题型二　半偏法测电表内阻
(2)此实验电压表内阻的测量值与真实值相比　 　(选填“偏大”“偏小”或“相等”);
3.某同学用如图甲所示电路测量未知电阻Rx的阻值.已知电源电动势约为4.5 V,内阻约为1.5 Ω,电压表满偏电压为3 V,定值电阻R0=3.5 Ω,电阻箱R的最大阻值为99.9 Ω.(1)将S2接1,闭合开关S1前,该同学首先将电阻箱的阻值调到最大,这样操作是　　 (选填“正确”或“错误”)的;
题型三　等效替代法测电阻
(2)多次改变电阻箱R的阻值,得到对应电压表的示数U如下表,请根据实验数据在图乙中作出U-R关系图像:
(3)断开S1,将S2接2,再闭合S1,电压表示数为1.60 V,利用(2)中测绘的U-R图像可得Rx=　 　Ω,考虑到电压表为非理想电表,则Rx测量值　 　(选填“大于”“小于”或“等于”)真实值;
[解析]电压表示数为1.60 V,利用(2)中测绘的U-R图像可得Rx=2.8 Ω,该方法为等效替代法,则电压表内阻对Rx的测量无影响,Rx的测量值等于真实值;
2.8(2.7-2.9都给分)
(4)为了更方便地测量多种未知电阻,图甲虚线框中电路可作为欧姆表使用,电压表表盘改动后正确的是　 　.
A　　 B C　　 D
4.利用如图所示的电路可以进行多个物理量的测量.实验室提供的器材有:两个相同的待测电源内阻(r≈1 Ω),电阻箱R1(最大阻值为999.9 Ω),电阻箱R2(最大阻值为999.9 Ω),电压表V(内阻约为2 kΩ),电流表A(内阻约为2 Ω),灵敏电流计G,两个开关S1、S2.主要实验步骤如下:①按图连接好电路,调节电阻箱R1和R2至最大,闭合开关S1和S2,再反复调节R1和R2,使电流计G的示数为0,读出电流表A、电压表V、电阻箱R1、电阻箱R2的示数分别为I1、U1、r1、r2;②反复调节电阻箱R1和R2(与①中的电阻阻值不同),使电流计G的示数为0,读出电流表A、电压表V的示数分别为I2、U2.回答下列问题:
(1)若在实验前的检测过程中,发现电压表的量程过小,则需　 　(填“串”或“并”)联一个电阻,以增大该电压表的量程; (2)电流计G的示数为0时,电路中A和B两点的电势φA和φB的关系为　 ;
[解析]改装电压表应串联电阻.
[解析] 电流计G的示数为0时,由欧姆定律知,G的电压为零,说明A、B两点的电势相等,即φA=φB.
(3)电压表的内阻为  　,电流表的内阻为  ; (4)电源的电动势E为  　,内阻r为  　.
5.在研究金属电阻阻值与温度的关系时,为了能够较准确地测出金属电阻的阻值,设计了如图所示的电路.除了金属电阻Rx外,还提供的实验器材有:学生电源E,灵敏电流计G.滑动变阻器R、RS,定值电阻R1、R2,电阻箱R0,开关S,控温装置,导线若干.①按照电路图连接好电路后,将R0调至适当数值,R的滑片调至最右端.RS的滑片调至最下端,闭合开关S;②把R的滑片调至适当位置,调节R0,并逐步减小RS的阻值,直到RS为零时,电流计G指针不发生偏转,记录R0的阻值和Rx的温度;③多次改变温度,重复实验;④实验完毕,整理器材.根据上述实验回答以下问题:
(1)上述②中,电流计G指针不发生偏转时,a点电势　 　(选填“大于”“等于”或“小于”)b点电势. (2)用R0、R1、R2表示Rx,Rx=  .
[解析]当电流计指针不偏转时,没有电流流过电流计,电流计两端电势相等,即a点电势等于b点电势.
(3)本实验中RS的作用为　 　. (4)若只考虑系统误差,用该方法测得的Rx的阻值　 　(选填“大于”“等于”或“小于”)Rx的真实值.
[解析] 本实验中RS的作用是保护电流计.
[解析] 若只考虑系统误差,用该方法测得的Rx的阻值等于Rx的真实值.
（2）根据电路图，请把图乙中的实物连线补充完整.
[解析] 根据电路图连接实物图如图所示.
（3）下列操作顺序合理的排列是__________（填序号）.
（2）根据电路图用笔画线代替导线完成图乙的实物图连接.
[解析] 根据电路图作出实物连线图如图所示.
（1）根据图甲的实验电路图，将图乙的实物图中连线补充完整.
（1）方案一：用伏安法测电阻采用如图甲所示的实验电路，电压表的示数
（2）方案二：用等效替代法测电阻
（3）方案三：用惠斯通电桥法测电阻采用如图丙所示的实验
