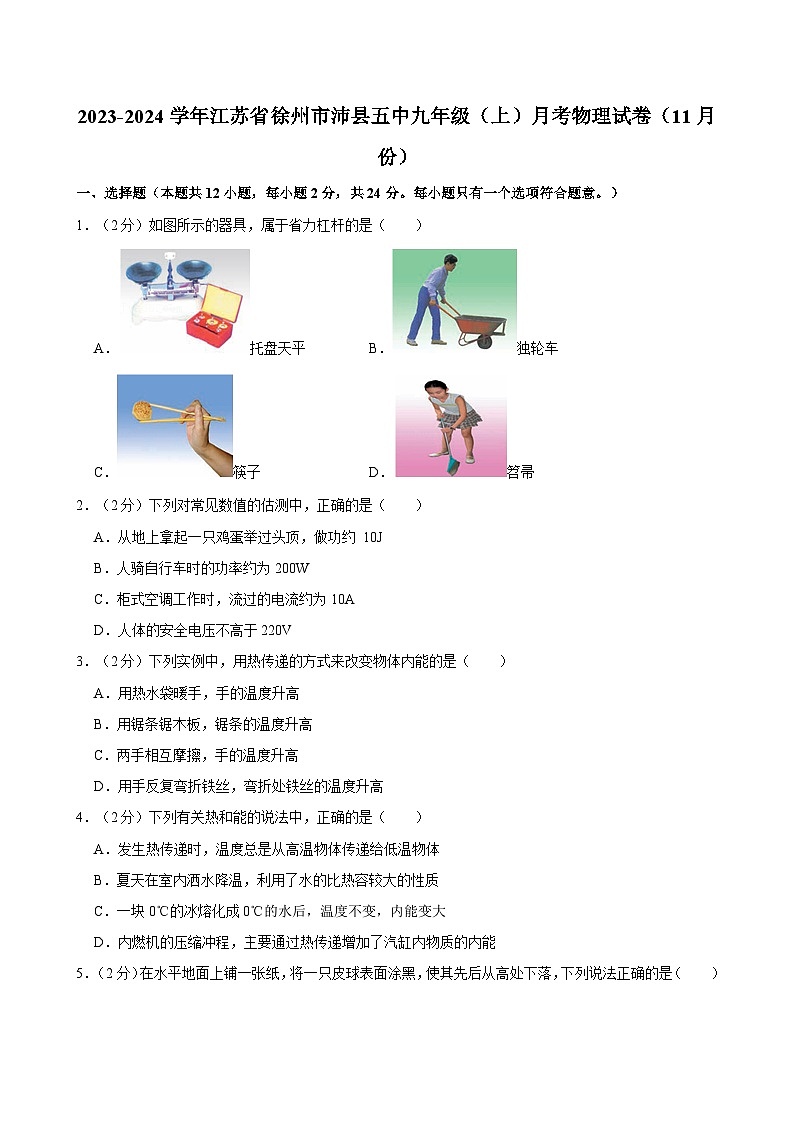

江苏省徐州市沛县五中2023-2024学年九年级上学期月考物理试卷（11月份）

这是一份江苏省徐州市沛县五中2023-2024学年九年级上学期月考物理试卷（11月份），共26页。试卷主要包含了选择题，填空题，解答题等内容，欢迎下载使用。
1．（2分）如图所示的器具，属于省力杠杆的是（ ）
A．托盘天平B．独轮车
C．筷子D．笤帚
2．（2分）下列对常见数值的估测中，正确的是（ ）
A．从地上拿起一只鸡蛋举过头顶，做功约 10J
B．人骑自行车时的功率约为200W
C．柜式空调工作时，流过的电流约为10A
D．人体的安全电压不高于220V
3．（2分）下列实例中，用热传递的方式来改变物体内能的是（ ）
A．用热水袋暖手，手的温度升高
B．用锯条锯木板，锯条的温度升高
C．两手相互摩擦，手的温度升高
D．用手反复弯折铁丝，弯折处铁丝的温度升高
4．（2分）下列有关热和能的说法中，正确的是（ ）
A．发生热传递时，温度总是从高温物体传递给低温物体
B．夏天在室内洒水降温，利用了水的比热容较大的性质
C．一块0℃的冰熔化成0℃的水后，温度不变，内能变大
D．内燃机的压缩冲程，主要通过热传递增加了汽缸内物质的内能

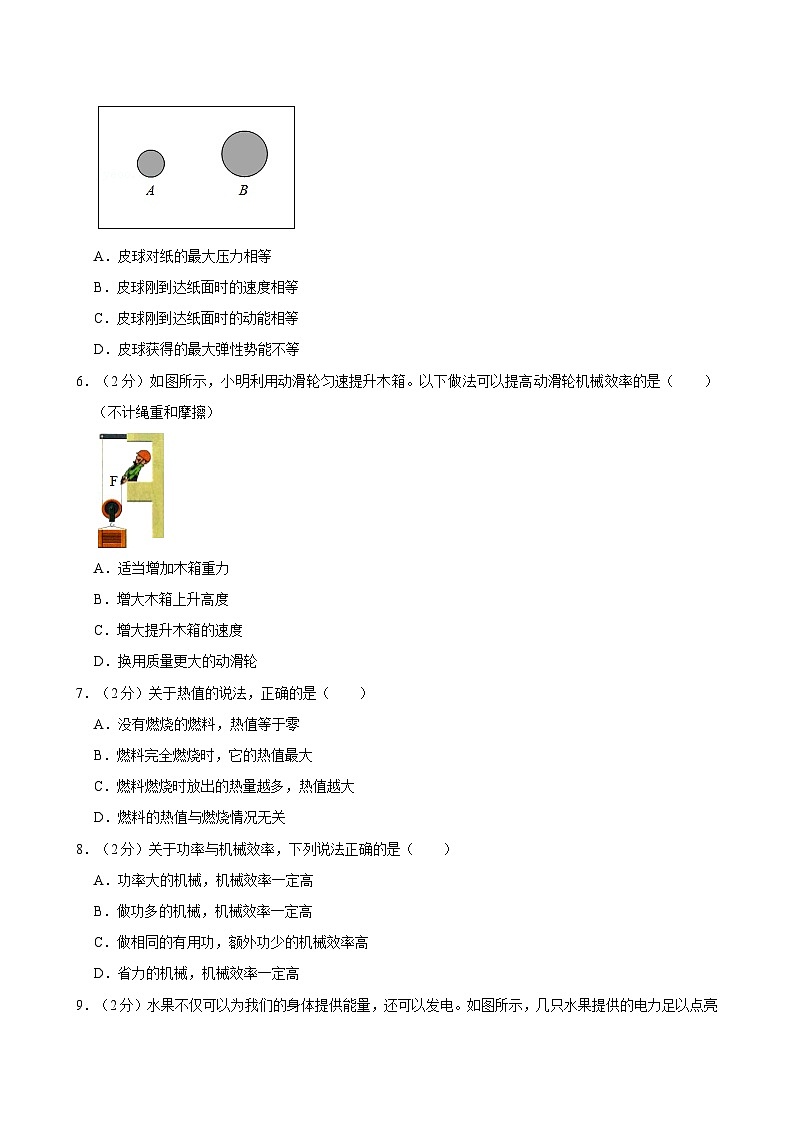

5．（2分）在水平地面上铺一张纸，将一只皮球表面涂黑，使其先后从高处下落，下列说法正确的是（ ）
A．皮球对纸的最大压力相等
B．皮球刚到达纸面时的速度相等
C．皮球刚到达纸面时的动能相等
D．皮球获得的最大弹性势能不等
6．（2分）如图所示，小明利用动滑轮匀速提升木箱。以下做法可以提高动滑轮机械效率的是（ ）（不计绳重和摩擦）
A．适当增加木箱重力
B．增大木箱上升高度
C．增大提升木箱的速度
D．换用质量更大的动滑轮
7．（2分）关于热值的说法，正确的是（ ）
A．没有燃烧的燃料，热值等于零
B．燃料完全燃烧时，它的热值最大
C．燃料燃烧时放出的热量越多，热值越大
D．燃料的热值与燃烧情况无关
8．（2分）关于功率与机械效率，下列说法正确的是（ ）
A．功率大的机械，机械效率一定高
B．做功多的机械，机械效率一定高
C．做相同的有用功，额外功少的机械效率高
D．省力的机械，机械效率一定高

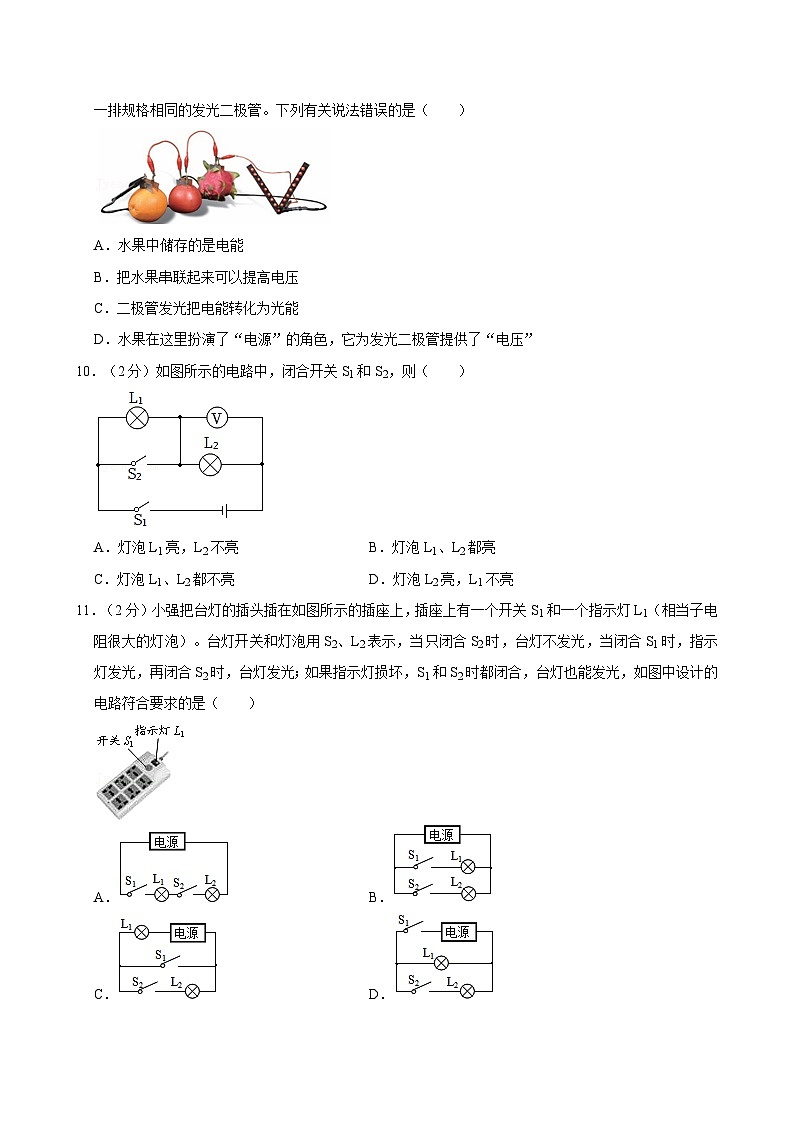

9．（2分）水果不仅可以为我们的身体提供能量，还可以发电。如图所示，几只水果提供的电力足以点亮一排规格相同的发光二极管。下列有关说法错误的是（ ）
A．水果中储存的是电能
B．把水果串联起来可以提高电压
C．二极管发光把电能转化为光能
D．水果在这里扮演了“电源”的角色，它为发光二极管提供了“电压”
10．（2分）如图所示的电路中，闭合开关S1和S2，则（ ）
A．灯泡L1亮，L2不亮B．灯泡L1、L2都亮
C．灯泡L1、L2都不亮D．灯泡L2亮，L1不亮
11．（2分）小强把台灯的插头插在如图所示的插座上，插座上有一个开关S1和一个指示灯L1（相当子电阻很大的灯泡）。台灯开关和灯泡用S2、L2表示，当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2时都闭合，台灯也能发光，如图中设计的电路符合要求的是（ ）
A．B．
C．D．
12．（2分）在如图甲所示电路中，闭合开关后L1和L2都发光，两个电压表指针偏转均为图乙所示，则灯泡L1和L2两端的电压分别为（ ）
A．4.5V 0.9VB．0.9V 4.5V
C．3.6V 0.9VD．0.9V 3.6V
二、填空题（本题共9小题，第21题2分，其余每空1分，共26分。）
13．（3分）家庭中的日光灯和控制它的开关是 联的，日光灯正常工作时两侧的电压为 V，给手机充电时，手机电池是 （用选填“用电器”或“电源”）
14．（3分）重500N的物体放在水平地面上，小华同学用100N的水平推力，使其10s做匀速直线运动5m J，重力做功的功率为 W；若物体放在另一块水平地面上，小华仍用100N的水平推力推物体加速运动5m （选填“大于”、“小于”或等于）匀速推动时做的功。
15．（3分）地震过后往往会伴有泥石流等灾害，泥石流之所以会造成巨大的危害，是因为由石、泥土被雨水从高处冲下来时将 能转化为巨大的 能。灾害发生后，救灾飞机迅速到达灾区上空，当它在一定高度匀速飞行并投下救灾物资后 （选填“变大”“变小”或“不变”）。
16．（3分）在如图所示的四幅图中，甲、乙是两个演示实验示意图；丙、丁是四冲程汽油机工作过程中的两个冲程示意图。与做功冲程原理相同的是 图所示的演示实验；汽油机利用内能来做功的冲程是 图。若某机动车转速表上显示发动机转速为1800r/min，则1s内发动机做功 次。
17．（3分）如图甲所示，是小明制作的“会跳的卡片”，用手把它平压在桌面上，迅速松手后，卡片就会弹跳起来。图中，B为内表面，实验时应把 （选填“A”或“B”）面紧贴桌面，卡片跳起来的过程中，橡皮筋的 能会转化为卡片的动能，使卡片向上运动，小明还利用相同的一根橡皮筋做了图乙、丙中的两张卡片 （选填“乙”或“丙”）图中卡片可以弹跳得更高一些。
18．（3分）如图，用20N的拉力沿斜面将一重50N的木块匀速拉到0.3m高处，木块移动1m，木块克服重力做功为 J，拉力做功为 J，分析数据可知利用斜面 （选填“能”或“不能”）省功。
19．（3分）如图所示，电源电压是3V且不变，S闭合后电压表示数为1V1两端的电压为 V；通过灯L1的电流 （大于/小于/等于）通过灯L2的电流，若断开开关，电压表示数 （变大/变小/不变）。
20．（3分）如图甲所示电路中的两个电灯是 联，电流表A1的示数如图乙所示，则A1的示数为 A，电流表A2的示数为0.9A，则L1中的电流是 A．
21．（2分）如图所示，有人把不锈钢块放在冰箱冷冻后，放进杯子中给饮料降温。你认为相同质量的不锈钢块和冰块相比 。
三、解答题（第22～24题每题6分，第25～28题每题8分，共50分.解答第23、24题时应有解题过程）
22．（2分）请在图中画出拔钉锤的动力臂l1和钉子受到的阻力F2的示意图。
23．（2分）如图所示，某人在A处提起物体，请在图中画出最省力的绳子绕法。
24．（2分）在如图所示电路的“〇”里填上适当的电表符号，要求：闭合开关S，两灯均能发光。
25．（6分）小强用如图所示装置在10s内将重为450N的货物匀速提升2m，此过程中拉力F的功率为120W。求：
（1）提升装置所做的有用功；
（2）该滑轮组的机械效率。
26．（6分）天然气是城市居民日常生活中重要的能源，它具有热值高、污染小的优点。已知天然气的热值q＝7×107J/m3，水的比热容c＝4.2×103J/（kg•℃）。求：
（1）体积为0.1m3的天然气完全燃烧放出的热量是多少？
（2）若这些热量的60%被质量为100kg，初温为20℃的水吸收，则水升高的温度是多少？
27．（8分）在探究“杠杆的平衡条件”的实验中：
（1）若实验前，杠杆静止在图甲所示位置，此时杠杆是 选填“平衡”或“不平衡”）的。
（2）如图乙所示，杠杆在水平位置处于平衡状态，杠杆上每格均匀等距，会使杠杆左端下倾的是 。
①杠杆的两侧同时各减掉一个钩码；②在两侧钩码下同时各加挂一个相同的钩码；
③将两侧的钩码同时各向外移动相同距离；④将两侧的钩码同时各向内移动相同距离。
A.①③
B.②④
C.②③
D.①④
（3）如图丙，在右边用弹簧测力计竖直向下拉，使杠杆在水平位置平衡 。
若左边钩码离支点20cm，右边挂钩离支点15cm，每个钩码重为0.5N N。
（杠杆上每小格长5cm）
（4）如图丁，当杠杆在水平位置平衡时，此时拉力的力臂 （选填“大于”、“小于”或“等于”）15cm。
28．（8分）为了“比较水和煤油吸热升温特点”，小明和小华所在的两探究小组都做了如图甲所示的实验：
（1）水和煤油吸热的多少是通过 来反映的（选填“温度计示数”或“加热时间”）。
（2）设计实验方案时，需要确定以下控制的变量，你认为其中多余的是 。
A．采用完全相同的加热方式
B．酒精灯里所加酒精量相同
C．取相同质量的水和煤油
D．盛放水和煤油的容器相同
（3）两小组获得的实验结论分别是：
①等质量的煤油和水升高相同的温度，加热煤油的时间短；
②等质量的煤油和水加热相同的时间，煤油的温度上升得多。你认为能支持本次探究实验的结论是上述 （选填“①”、“②”或“①和②”）。
（4）小华组分别记录加热时间和升高的温度，根据记录的数据作出了两种液体的温度（T）随时间（t），（如图乙所示）已知水的比热容是4.2×103J/（kg•℃），则煤油的比热容是 J/（kg•℃）。
29．（8分）如图所示，是小明探究串联电路电流特点的实验电路图。
（1）小明选择两个灯泡的规格时，最好是 的。（选填“相同”或“不相同”）
（2）如图是小明实验中用电流表测得A点的电流值，其读数是 A。
（3）小明连电路时把一只开关和两个小灯泡连接后，刚把导线两端接到电源两极上灯泡L2就亮了，但L1没亮。小明在实验操作中的不当之处是 。
（4）在（3）中灯泡L1没亮的原因可能是 。
A、通过灯泡L1的电流比L2中的电流小 B．灯泡L1的灯丝断了
C．灯泡L1的灯座处可能短路了 D．灯泡L2太靠近电源负极
30．（8分）阅读短文，回答文后的问题。
无人机
无人驾驶飞机简称“无人机“（“UAV”），是利用无线电遥控设备和自备的程序控制装置操纵的不载人飞行器，与载人飞机相比，世界各主要军事国家都在加紧无人驾驶飞机的研制工作，目前，如图所示的无人机质量为3kg，具有4个旋翼（g＝10N/kg）
（1）无人机上的旋翼电动机与相机根据需要可以独自工作，从电路设计的角度上看，旋翼电动机和相机是 联的。
（2）若该无人机在30s内匀速竖直上升120m进行空中拍摄，则此过程中动能 （选“变大”、“变小”或“不变”）无人机克服自身重力做功的功率是 W。
（3）该无人机电池提供最大的电能为2.5×105J，若电能的90%用于飞行，飞行时的功率为90W s。
2023-2024学年江苏省徐州市沛县五中九年级（上）月考物理试卷（11月份）
参考答案与试题解析
一、选择题（本题共12小题，每小题2分，共24分。每小题只有一个选项符合题意。）
1．（2分）如图所示的器具，属于省力杠杆的是（ ）
A．托盘天平B．独轮车
C．筷子D．笤帚
【答案】B
【解答】解：A、托盘天平在使用过程中，是等臂杠杆；
B、独轮车动力臂大于阻力臂，故B正确；
C、筷子在使用过程中，是费力杠杆；
D、笤帚在使用过程中，是费力杠杆。
故选：B。
2．（2分）下列对常见数值的估测中，正确的是（ ）
A．从地上拿起一只鸡蛋举过头顶，做功约 10J
B．人骑自行车时的功率约为200W
C．柜式空调工作时，流过的电流约为10A
D．人体的安全电压不高于220V
【答案】C
【解答】解：A、一个鸡蛋的重力约为0.5N。故A不正确；
B、人骑自行车的功率在70W左右；
C、柜式空调的功率在2200W左右＝＝10A左右；
D、经验证明．故D不正确。
故选：C。
3．（2分）下列实例中，用热传递的方式来改变物体内能的是（ ）
A．用热水袋暖手，手的温度升高
B．用锯条锯木板，锯条的温度升高
C．两手相互摩擦，手的温度升高
D．用手反复弯折铁丝，弯折处铁丝的温度升高
【答案】A
【解答】解：
A、热水袋的温度高，内能由热水袋转移到手。故A符合题意；
B、锯木板时锯条发烫，将机械能转化为内能。故B不符合题意；
C、两手互相摩擦时手发热，将机械能转化为内能。故C不符合题意；
D、用手反复弯折铁丝，铁丝弯折处的温度升高，属于做功改变物体的内能。
故选：A。
4．（2分）下列有关热和能的说法中，正确的是（ ）
A．发生热传递时，温度总是从高温物体传递给低温物体
B．夏天在室内洒水降温，利用了水的比热容较大的性质
C．一块0℃的冰熔化成0℃的水后，温度不变，内能变大
D．内燃机的压缩冲程，主要通过热传递增加了汽缸内物质的内能
【答案】C
【解答】解：
A、发生热传递时，故A错误；
B、夏天在室内洒水，起到降温的作用，故B错误；
C、一块0℃的冰熔化成0℃的水后，温度不变，故C正确：
D、内燃机的压缩冲程，机械能转化为内能，故D错误。
故选：C。
5．（2分）在水平地面上铺一张纸，将一只皮球表面涂黑，使其先后从高处下落，下列说法正确的是（ ）
A．皮球对纸的最大压力相等
B．皮球刚到达纸面时的速度相等
C．皮球刚到达纸面时的动能相等
D．皮球获得的最大弹性势能不等
【答案】D
【解答】解：A、由图可知，而力的大小影响力的作用效果，可知从B处落下的皮球对纸的最大压力较大；
BCD、皮球从不同的高度落下时，速度变大；在纸上留下黑色圆斑A、B，此过程是动能转化为弹性势能，圆斑大的（B）皮球转化的弹性势能较大，即B所处的高度较高，此时动能也较大；D正确。
故选：D。
6．（2分）如图所示，小明利用动滑轮匀速提升木箱。以下做法可以提高动滑轮机械效率的是（ ）（不计绳重和摩擦）
A．适当增加木箱重力
B．增大木箱上升高度
C．增大提升木箱的速度
D．换用质量更大的动滑轮
【答案】A
【解答】解：A、动滑轮重力不变；如果增加木箱重力，有用功在总功中所占的比例将增大，故A符合题意；
B、C、动滑轮机械效率的高低与木箱上升的高度和上升的速度无关、C不符合题意；
D、换用质量更大的动滑轮，有用功在总功中所占的比例将减小，故D不符合题意。
故选：A。
7．（2分）关于热值的说法，正确的是（ ）
A．没有燃烧的燃料，热值等于零
B．燃料完全燃烧时，它的热值最大
C．燃料燃烧时放出的热量越多，热值越大
D．燃料的热值与燃烧情况无关
【答案】D
【解答】解：热值就是1kg某种燃料完全燃烧放出的热量，燃料的热值仅与燃料的种类有关、燃烧情况，故ABC错。
故选：D。
8．（2分）关于功率与机械效率，下列说法正确的是（ ）
A．功率大的机械，机械效率一定高
B．做功多的机械，机械效率一定高
C．做相同的有用功，额外功少的机械效率高
D．省力的机械，机械效率一定高
【答案】C
【解答】解：
A、功率大的机械，机械效率不一定高；
B、做功多的机械，机械效率不一定高；
C、做相同的有用功，故C正确；
D、省力的机械，机械效率不一定高。
故选：C。
9．（2分）水果不仅可以为我们的身体提供能量，还可以发电。如图所示，几只水果提供的电力足以点亮一排规格相同的发光二极管。下列有关说法错误的是（ ）
A．水果中储存的是电能
B．把水果串联起来可以提高电压
C．二极管发光把电能转化为光能
D．水果在这里扮演了“电源”的角色，它为发光二极管提供了“电压”
【答案】A
【解答】解：
A、水果电池储存的是化学能，将化学能转化为电能；
B、将多个水果电池串联起来，可以提高电压；
C、二极管发光时，故C正确；
D、电源是为电路提供电压的装置，为用电器即发光二极管提供了电压。
故选：A。
10．（2分）如图所示的电路中，闭合开关S1和S2，则（ ）
A．灯泡L1亮，L2不亮B．灯泡L1、L2都亮
C．灯泡L1、L2都不亮D．灯泡L2亮，L1不亮
【答案】D
【解答】解：闭合开关S1和S2时，灯泡L8会被短路，电压表测量电源电压2亮，L1不亮。
故选：D。
11．（2分）小强把台灯的插头插在如图所示的插座上，插座上有一个开关S1和一个指示灯L1（相当子电阻很大的灯泡）。台灯开关和灯泡用S2、L2表示，当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2时都闭合，台灯也能发光，如图中设计的电路符合要求的是（ ）
A．B．
C．D．
【答案】D
【解答】解：A、由图可知，只有两个开关都闭合时1和L2都发光，断开其中任意一个开关，故A不符合题意；
B、由图可知8、灯泡L2亮，故B不符合题意；
C、由图可知1损坏时，整个电路是断开的8不会发光，故C不符合题意；
D、由图可知，只闭合S2时，电路中无电流，再闭合S2时，电路是通路；根据并联电路的特点可知，指示灯损坏，S2和S2时都闭合，台灯也能发光；
故选：D。
12．（2分）在如图甲所示电路中，闭合开关后L1和L2都发光，两个电压表指针偏转均为图乙所示，则灯泡L1和L2两端的电压分别为（ ）
A．4.5V 0.9VB．0.9V 4.5V
C．3.6V 0.9VD．0.9V 3.6V
【答案】D
【解答】解：由图知，闭合开关后，电压表V1测总电压，电压表V2测L5的电压；
串联电路的电压规律是：U＝U1+U2；所以，V7的示数应大于V2的示数，而两个电压表指针位置相同；
V1测总电压，使用的是大量程，即电源电压U＝4.5V；
V2测L5的电压，使用的是小量程，即U1＝0.7V；
所以灯泡L2的电压：U2＝U﹣U2＝4.5V﹣7.9V＝3.8V。
故选：D。
二、填空题（本题共9小题，第21题2分，其余每空1分，共26分。）
13．（3分）家庭中的日光灯和控制它的开关是 串 联的，日光灯正常工作时两侧的电压为 220 V，给手机充电时，手机电池是 用电器 （用选填“用电器”或“电源”）
【答案】见试题解答内容
【解答】解：（1）用开关控制日光灯，则开关一定与日光灯串联。
（2）家庭电路电压为220V，因此日光灯正常工作时两侧的电压为220V；
（3）给手机电池充电时，消耗电能，该过程中手机电池为用电器。
故答案为：串；220。
14．（3分）重500N的物体放在水平地面上，小华同学用100N的水平推力，使其10s做匀速直线运动5m 500 J，重力做功的功率为 0 W；若物体放在另一块水平地面上，小华仍用100N的水平推力推物体加速运动5m 等于 （选填“大于”、“小于”或等于）匀速推动时做的功。
【答案】见试题解答内容
【解答】解：
（1）小华推力做的功为：
W＝Fs＝100N×5m＝500J；
（2）物体在水平地面上移动5m，重力的方向竖直向下，所以重力不做功，重力做功功率为3W；
（3）用100N的水平推力推物体加速运动5m，推力相同，小华做的功等于匀速推动时做的功。
故答案为：500；0；等于。
15．（3分）地震过后往往会伴有泥石流等灾害，泥石流之所以会造成巨大的危害，是因为由石、泥土被雨水从高处冲下来时将 重力势 能转化为巨大的 动 能。灾害发生后，救灾飞机迅速到达灾区上空，当它在一定高度匀速飞行并投下救灾物资后 变小 （选填“变大”“变小”或“不变”）。
【答案】见试题解答内容
【解答】解：泥石流之所以会造成巨大的危害，是因为由石，质量不变，速度增大，动能增加；
救灾飞机迅速到达灾区上空，当它在一定高度匀速飞行并投下救灾物资后、高度不变，即重力势能减小，故飞机的机械能将减小。
故答案为：重力势；动；变小。
16．（3分）在如图所示的四幅图中，甲、乙是两个演示实验示意图；丙、丁是四冲程汽油机工作过程中的两个冲程示意图。与做功冲程原理相同的是 甲 图所示的演示实验；汽油机利用内能来做功的冲程是 丙 图。若某机动车转速表上显示发动机转速为1800r/min，则1s内发动机做功 15 次。
【答案】见试题解答内容
【解答】解：
（1）甲图中酒精燃烧后产生高温高压的燃气，燃气的体积膨胀，使瓶塞飞出去；
乙图中用力将活塞压下，活塞对空气做功、温度升高，棉花就会燃烧，即是将机械能转化为内能的过程；
丙图两气门都关闭，活塞下行，是做功冲程。
丁图两气门都关闭，活塞上行，是压缩冲程。
因此与做功冲程原理相同的是甲图所示的演示实验；汽油机利用内能来做功的冲程是丙图；
（2）若该汽油机飞轮转速为1800r/min，飞轮转速为30r/s，每秒对外做功15次。
故答案为：甲；丙；15。
17．（3分）如图甲所示，是小明制作的“会跳的卡片”，用手把它平压在桌面上，迅速松手后，卡片就会弹跳起来。图中，B为内表面，实验时应把 B （选填“A”或“B”）面紧贴桌面，卡片跳起来的过程中，橡皮筋的 弹性势 能会转化为卡片的动能，使卡片向上运动，小明还利用相同的一根橡皮筋做了图乙、丙中的两张卡片 乙 （选填“乙”或“丙”）图中卡片可以弹跳得更高一些。
【答案】B；弹性势；乙
【解答】解：
由图中可知要利用橡皮筋的弹性势能，只有把橡皮筋拉开才会有弹性势能，松开后，所以卡片能跳起来；
实验时把B面紧贴桌面，乙图和丙图相比，卡片压平后橡皮筋发生弹性形变的程度就大，当然最终转化成卡片的能量就大。
故答案为：B；弹性势；乙。
18．（3分）如图，用20N的拉力沿斜面将一重50N的木块匀速拉到0.3m高处，木块移动1m，木块克服重力做功为 15 J，拉力做功为 20 J，分析数据可知利用斜面 不能 （选填“能”或“不能”）省功。
【答案】15；20；不能
【解答】解：用20N的拉力沿斜面将一重50N的木块匀速拉到0.3m高处，重力做功W8＝Gh＝50N×0.3m＝15J。
拉力做功：W＝Fs＝20N×4m＝20J；
根据功的原理可知，使用任何机械都不省功。
故答案为：15；20。
19．（3分）如图所示，电源电压是3V且不变，S闭合后电压表示数为1V1两端的电压为 2 V；通过灯L1的电流 等于 （大于/小于/等于）通过灯L2的电流，若断开开关，电压表示数 变大 （变大/变小/不变）。
【答案】见试题解答内容
【解答】解：（1）由电路图可知：灯L1与L2串联，电压表测灯L7两端的电压；
（2）由于电压表测灯L2两端电压，S闭合时电压表示数是1V2两端的电压U2＝1V；灯L2两端的电压U1＝U﹣U2＝4V﹣1V＝2V，
灯L7与L2串联，根据串联电路的电流特点知；
由于断开开关S，电压表测电源两端电压，所以断开开关后。
故答案为：2；等于。
20．（3分）如图甲所示电路中的两个电灯是 并 联，电流表A1的示数如图乙所示，则A1的示数为 1.6 A，电流表A2的示数为0.9A，则L1中的电流是 0.7 A．
【答案】见试题解答内容
【解答】解：根据电路图可知，灯L1和L2并联，电流表A8测通过干路的电流，电流表A2测通过灯L2的电流；
根据图乙可知，电流表A3的量程为0～3A，分度值为5.1A；
由于电流表A2测通过灯L7的电流，所以L2中的电流为0.2A；
由于并联电路中干路电流等于各支路电流之和，所以L1中的电流为1.6A﹣0.9A＝4.7A。
故答案为：并；1.2。
21．（2分）如图所示，有人把不锈钢块放在冰箱冷冻后，放进杯子中给饮料降温。你认为相同质量的不锈钢块和冰块相比 冰降温效果更好，因为冰比铁（不锈钢）的比热容大，由Q吸＝cmΔt可知，相同质量的不锈钢块和冰块，升高相同温度时，冰块吸收的热量多，同时，冰块熔化也会吸收热量，所以相同质量的不锈钢块和冰块相比，冰块降温效果更好。 。
【答案】冰降温效果更好，因为冰比铁（不锈钢）的比热容大，由Q吸＝cmΔt可知，相同质量的不锈钢块和冰块，升高相同温度时，冰块吸收的热量多，同时，冰块熔化也会吸收热量，所以相同质量的不锈钢块和冰块相比，冰块降温效果更好。
【解答】答：冰降温效果更好，因为冰比铁（不锈钢）的比热容大吸＝cmΔt可知，相同质量的不锈钢块和冰块，冰块吸收的热量多，冰块熔化也会吸收热量，冰块降温效果更好。
三、解答题（第22～24题每题6分，第25～28题每题8分，共50分.解答第23、24题时应有解题过程）
22．（2分）请在图中画出拔钉锤的动力臂l1和钉子受到的阻力F2的示意图。
【答案】见解答图。
【解答】解：根据力臂的画法作出垂直于力臂的作用力即可，过O点作垂直于F2的垂线即为阻力F2的力臂L5，如下图所示：
23．（2分）如图所示，某人在A处提起物体，请在图中画出最省力的绳子绕法。
【答案】见试题解答内容
【解答】解：从动滑轮上挂钩开始，依次绕过定滑轮和动滑轮，则提升物体绳子段数为3，如图所示：
24．（2分）在如图所示电路的“〇”里填上适当的电表符号，要求：闭合开关S，两灯均能发光。
【答案】见试题解答内容
【解答】解：
根据电路图可知，上面的电表串联在干路中；下面的电表与灯泡L1并联，因此为电压表
25．（6分）小强用如图所示装置在10s内将重为450N的货物匀速提升2m，此过程中拉力F的功率为120W。求：
（1）提升装置所做的有用功；
（2）该滑轮组的机械效率。
【答案】（1）提升装置所做的有用功是900J；
（2）该滑轮组的机械效率是75%。
【解答】解：（1）提升装置所做的有用功：W有用＝Gh＝450N×2m＝900J；
（2）根据P＝可得拉力F做的功：W总＝Pt＝120W×10s＝1200J；
滑轮组的机械效率：η＝＝×100%＝75%。
答：（1）提升装置所做的有用功是900J；
（2）该滑轮组的机械效率是75%。
26．（6分）天然气是城市居民日常生活中重要的能源，它具有热值高、污染小的优点。已知天然气的热值q＝7×107J/m3，水的比热容c＝4.2×103J/（kg•℃）。求：
（1）体积为0.1m3的天然气完全燃烧放出的热量是多少？
（2）若这些热量的60%被质量为100kg，初温为20℃的水吸收，则水升高的温度是多少？
【答案】见试题解答内容
【解答】解：（1）完全燃烧0.1m8天然气放出的热量：
Q放＝Vq＝0.1m8×7×107J/m2＝7×106J；
（2）水吸收的热量：
Q吸＝ηQ放＝60%×5×106J＝4.3×106J，
由Q吸＝cm△t得水升高的温度：
△t＝＝＝10℃。
答：（1）体积为8.1m3的天然气完全燃烧放出的热量是7×106J；
（2）水升高的温度是10℃。
27．（8分）在探究“杠杆的平衡条件”的实验中：
（1）若实验前，杠杆静止在图甲所示位置，此时杠杆是 平衡 选填“平衡”或“不平衡”）的。
（2）如图乙所示，杠杆在水平位置处于平衡状态，杠杆上每格均匀等距，会使杠杆左端下倾的是 B 。
①杠杆的两侧同时各减掉一个钩码；②在两侧钩码下同时各加挂一个相同的钩码；
③将两侧的钩码同时各向外移动相同距离；④将两侧的钩码同时各向内移动相同距离。
A.①③
B.②④
C.②③
D.①④
（3）如图丙，在右边用弹簧测力计竖直向下拉，使杠杆在水平位置平衡 消除杠杆自重对杠杆平衡的影响，同时便于测量力臂 。
若左边钩码离支点20cm，右边挂钩离支点15cm，每个钩码重为0.5N 2 N。
（杠杆上每小格长5cm）
（4）如图丁，当杠杆在水平位置平衡时，此时拉力的力臂 小于 （选填“大于”、“小于”或“等于”）15cm。
【答案】（1）平衡；（2）B；（3）消除杠杆自重对杠杆平衡的影响，同时便于测量力臂；2；（4）小于。
【解答】解：（1）实验前，杠杆静止在图甲所示的位置，所以此时杠杆平衡；
（2）由杠杆的平衡条件可知，当动力×动力臂＞阻力×阻力臂时。
①杠杆两侧同时减掉一个钩码，左边：2G×4L＝7GL，右边下倾。
②在两侧钩码下同时各加挂一个相同的钩码；左边：4G×4L＝16GL，左边下倾。
③将两侧的钩码同时各向外移动相同距离（假设为6格），左边：3G×5L＝15GL，右边下倾。
④将两侧的钩码同时各向内移动相同距离（假设为2格），左边：3G×3L＝7GL，左边下倾。
符合要求的是②④，故选B；
（3）杠杆在水平位置平衡，并且力竖直作用在杠杆上，便于测量力臂大小。
根据杠杆平衡条件F1L1＝F3L2得，1.4N×20cm＝F2×15cm，解答F2＝3N；
（4）杠杆在水平位置平衡，并且力竖直作用在杠杆上时，此时力臂最大，弹簧测力计倾斜拉动杠杆时，动力臂变小。
故答案为：（1）平衡；（2）B，同时便于测量力臂；2。
28．（8分）为了“比较水和煤油吸热升温特点”，小明和小华所在的两探究小组都做了如图甲所示的实验：
（1）水和煤油吸热的多少是通过 加热时间 来反映的（选填“温度计示数”或“加热时间”）。
（2）设计实验方案时，需要确定以下控制的变量，你认为其中多余的是 B 。
A．采用完全相同的加热方式
B．酒精灯里所加酒精量相同
C．取相同质量的水和煤油
D．盛放水和煤油的容器相同
（3）两小组获得的实验结论分别是：
①等质量的煤油和水升高相同的温度，加热煤油的时间短；
②等质量的煤油和水加热相同的时间，煤油的温度上升得多。你认为能支持本次探究实验的结论是上述 ①和② （选填“①”、“②”或“①和②”）。
（4）小华组分别记录加热时间和升高的温度，根据记录的数据作出了两种液体的温度（T）随时间（t），（如图乙所示）已知水的比热容是4.2×103J/（kg•℃），则煤油的比热容是 2.1×103 J/（kg•℃）。
【答案】见试题解答内容
【解答】解：（1）由于是相同的酒精灯加热，即沙子和水在相同的时间内吸收的热量相等。
（2）用控制变量法进行探究，因为引起温度变化的因素是吸热的多少、加热时间和方式，所以B选项是多余的。
（3）“等质量的沙子和水升高相同的温度，加热沙子的时间短”。“等质量的沙子和水加热相同的时间，同样说明了水的吸热能力比沙子强，故两条实验结论均能验证实验猜想。
（4）由图知，相同质量的水和煤油加热相同的时间，煤油升高温度是水升高温度的2倍，煤油的比热容为水的比热容的3J/（kg•℃）。
故答案为：（1）加热时间；（2）B；（4）2.4×103。
29．（8分）如图所示，是小明探究串联电路电流特点的实验电路图。
（1）小明选择两个灯泡的规格时，最好是 不相同 的。（选填“相同”或“不相同”）
（2）如图是小明实验中用电流表测得A点的电流值，其读数是 0.3 A。
（3）小明连电路时把一只开关和两个小灯泡连接后，刚把导线两端接到电源两极上灯泡L2就亮了，但L1没亮。小明在实验操作中的不当之处是 连接电路时，开关没有断开 。
（4）在（3）中灯泡L1没亮的原因可能是 C 。
A、通过灯泡L1的电流比L2中的电流小 B．灯泡L1的灯丝断了
C．灯泡L1的灯座处可能短路了 D．灯泡L2太靠近电源负极
【答案】见试题解答内容
【解答】解：
（1）实验中，为得到更具普遍性和说服力的结论；
（2）图中电流表的量程为0﹣0.7A，分度值为0.02A；
（3）连接好最后一根导线时，发现L2就亮了，说明连接电路时开关没有断开；
（4）由题知L4亮了，但L1没亮；两灯泡串联时通过它们的电流相等；
一个灯泡发光说明电路是通路，不可能是断路；
L1没亮，可能是该灯泡被短路了5灯座处可能短路了，导致没有电流流过L1，所以灯泡L1不发光，故C正确；
故选：C。
故答案为：（1）不相同；（2）3.3，开关没有断开。
30．（8分）阅读短文，回答文后的问题。
无人机
无人驾驶飞机简称“无人机“（“UAV”），是利用无线电遥控设备和自备的程序控制装置操纵的不载人飞行器，与载人飞机相比，世界各主要军事国家都在加紧无人驾驶飞机的研制工作，目前，如图所示的无人机质量为3kg，具有4个旋翼（g＝10N/kg）
（1）无人机上的旋翼电动机与相机根据需要可以独自工作，从电路设计的角度上看，旋翼电动机和相机是 并 联的。
（2）若该无人机在30s内匀速竖直上升120m进行空中拍摄，则此过程中动能 不变 （选“变大”、“变小”或“不变”）无人机克服自身重力做功的功率是 120 W。
（3）该无人机电池提供最大的电能为2.5×105J，若电能的90%用于飞行，飞行时的功率为90W 2500 s。
【答案】见试题解答内容
【解答】解：（1）无人机上的旋翼电动机与相机根据需要可以独自工作，因此，它们是并联的。
（2）无人机在匀速竖直上升的过程中，质量不变，所以动能不变。
无人机的重力：G＝mg＝3kg×10N/kg＝30N，
无人机克服重力做的功：W＝Gh＝30N×120m＝3600J，
则无人机克服自身重力做功的功率：
P＝＝＝120W。
（3）由题知，电池提供的最大电能：W电＝2.5×105J，
由η＝×100%得
W机械＝W电η＝2.7×105J×90%＝2.25×108J，
由P＝得，最多能飞行的时间：
t＝＝＝2500s。
故答案为：（1）并；（2）不变；（3）2500。
