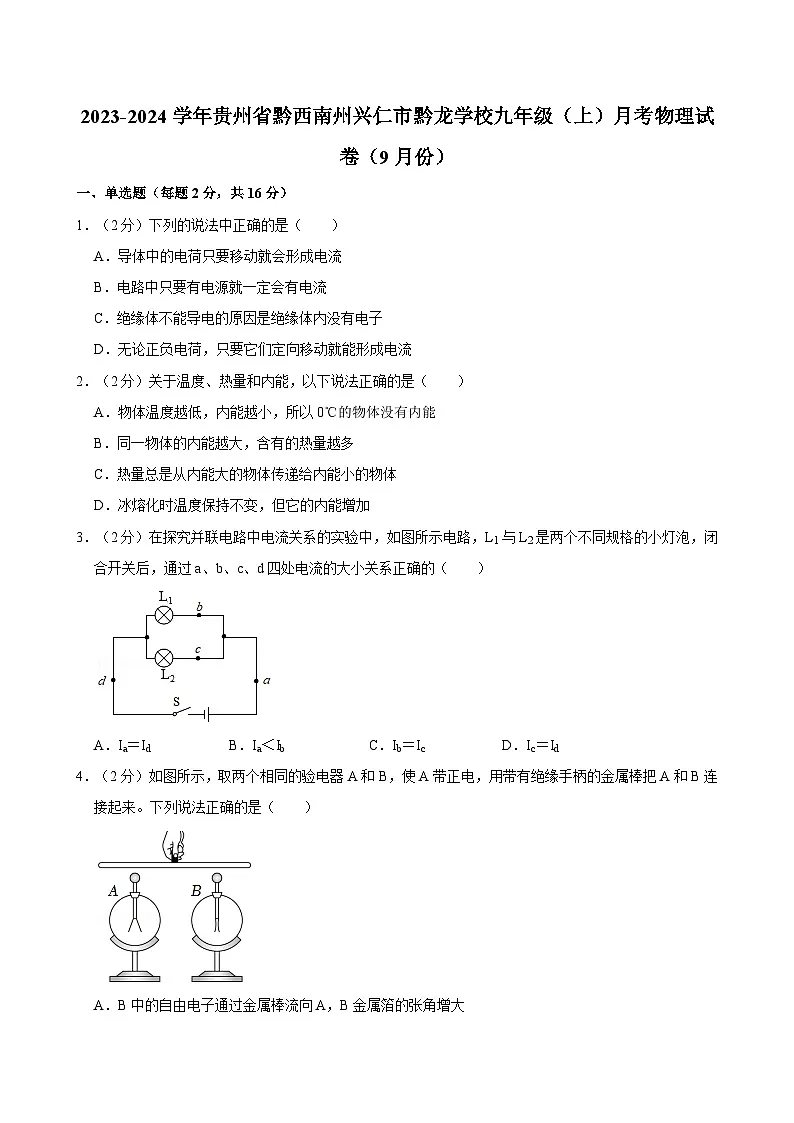

贵州省黔西南州兴仁市黔龙学校2023-2024学年九年级上学期月考物理试卷（9月份）

这是一份贵州省黔西南州兴仁市黔龙学校2023-2024学年九年级上学期月考物理试卷（9月份），共25页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。
1．（2分）下列的说法中正确的是（ ）
A．导体中的电荷只要移动就会形成电流
B．电路中只要有电源就一定会有电流
C．绝缘体不能导电的原因是绝缘体内没有电子
D．无论正负电荷，只要它们定向移动就能形成电流
2．（2分）关于温度、热量和内能，以下说法正确的是（ ）
A．物体温度越低，内能越小，所以0℃的物体没有内能
B．同一物体的内能越大，含有的热量越多
C．热量总是从内能大的物体传递给内能小的物体
D．冰熔化时温度保持不变，但它的内能增加
3．（2分）在探究并联电路中电流关系的实验中，如图所示电路，L1与L2是两个不同规格的小灯泡，闭合开关后，通过a、b、c、d四处电流的大小关系正确的（ ）
A．Ia＝IdB．Ia＜IbC．Ib＝IcD．Ic＝Id

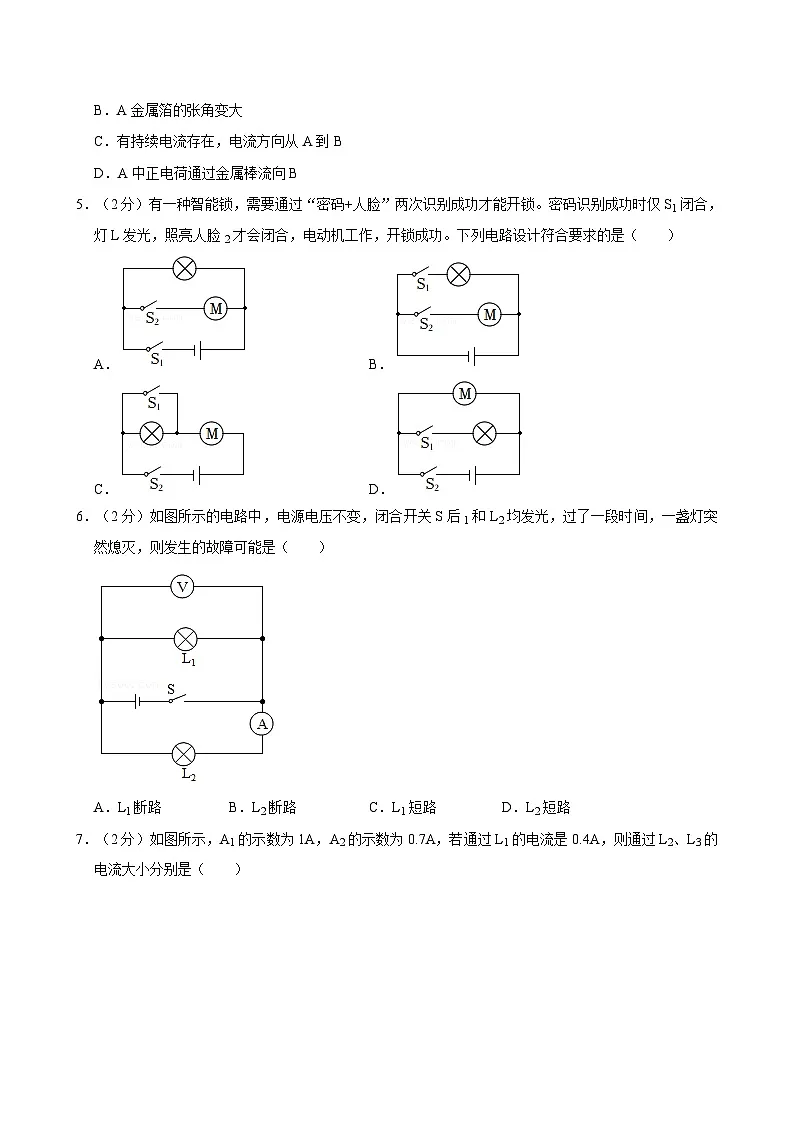

4．（2分）如图所示，取两个相同的验电器A和B，使A带正电，用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是（ ）
A．B中的自由电子通过金属棒流向A，B金属箔的张角增大
B．A金属箔的张角变大
C．有持续电流存在，电流方向从A到B
D．A中正电荷通过金属棒流向B
5．（2分）有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。密码识别成功时仅S1闭合，灯L发光，照亮人脸2才会闭合，电动机工作，开锁成功。下列电路设计符合要求的是（ ）
A．B．
C．D．
6．（2分）如图所示的电路中，电源电压不变，闭合开关S后1和L2均发光，过了一段时间，一盏灯突然熄灭，则发生的故障可能是（ ）
A．L1断路B．L2断路C．L1短路D．L2短路

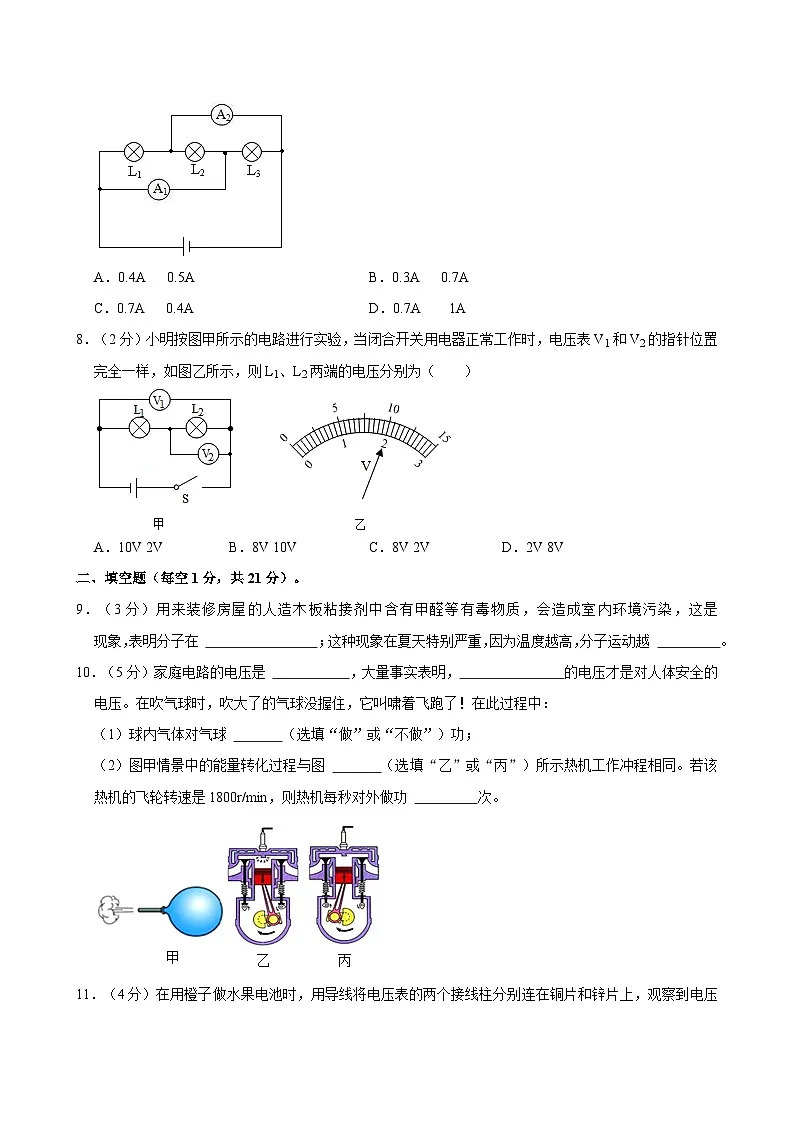

7．（2分）如图所示，A1的示数为1A，A2的示数为0.7A，若通过L1的电流是0.4A，则通过L2、L3的电流大小分别是（ ）
A．0.4A 0.5AB．0.3A 0.7A
C．0.7A 0.4AD．0.7A 1A
8．（2分）小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则L1、L2两端的电压分别为（ ）
A．10V 2VB．8V 10VC．8V 2VD．2V 8V
二、填空题（每空1分，共21分）。
9．（3分）用来装修房屋的人造木板粘接剂中含有甲醛等有毒物质，会造成室内环境污染，这是 现象，表明分子在 ；这种现象在夏天特别严重，因为温度越高，分子运动越 。
10．（5分）家庭电路的电压是 ，大量事实表明， 的电压才是对人体安全的电压。在吹气球时，吹大了的气球没握住，它叫啸着飞跑了！在此过程中：
（1）球内气体对气球 （选填“做”或“不做”）功；
（2）图甲情景中的能量转化过程与图 （选填“乙”或“丙”）所示热机工作冲程相同。若该热机的飞轮转速是1800r/min，则热机每秒对外做功 次。
11．（4分）在用橙子做水果电池时，用导线将电压表的两个接线柱分别连在铜片和锌片上，观察到电压表指针发生了偏转 （选填“正”或“负”）极；如果要得到更高的电压，应该将更多的水果电池 （选填“串联”或“并联”）；水果电池是把 能转化为电能；把图中的电压表改为发光二极管，利用发光二极管的 性，可以判断电路中的电流方向。
12．（4分）（1）如图A，小明用细线将吸管悬挂起来。用餐巾纸摩擦吸管使其带电，小明用丝绸摩擦过的玻璃棒靠近该吸管，由此可知吸管带 电，在与吸管摩擦的过程中餐巾纸 （选填“失去”或“得到”）电子。
（2）如图B所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，就有一部分电荷转移到验电器的两片金属箔上 （选填“同种”或“异种”）电荷，由于互相 （选“吸引”或“排斥”）而张开。
13．（3分）如图所示电路，如果想让灯泡L1、L2串联，应闭合开关 ；若想让灯泡L1、L2并联，应闭合开关 ；若只闭合S1、S2，灯泡L2 （选填“发光”或“不发光”）。
14．（3分）如图所示的电路中，闭合开关后，V1的示数是3V，V2的示数是5V。已知电源两端的电压是6V，那么L1两端的电压是 ，L2两端的电压是 ，L3两端的电压是 。
三、作图题（每题2分，共6分）。
15．（2分）请你根据电路图连接实物图，电源电压为4.5V，流过L1的电流是0.5A，流过L2的电流是1A。
16．（2分）请根据图中所示的实物图，画出对应的电路图。
17．（2分）在如图所示的“O”内填上电流表或电压表的符号，使开关闭合后两盏灯并联。
五、实验题（每空1分，共28分）。
18．（9分）小明同学进行“探究不同物质吸热升温的现象”和“比较不同燃料燃烧时放出的热量”的实验，实验装置如图。
（1）“比较不同燃料燃烧时放出的热量”，应选择 两图进行实验：“探究不同物质吸热升温的现象”，应选择 两图进行实验；
（2）除了图中已经呈现的器材，你认为两个实验都还要用到的其它测量工具是 ；“探究不同物质吸热升温的现象”实验还需要的测量工具是 ；
（3）“比较不同燃料燃烧时放出的热量”实验是通过 来反映燃料放出热量的多少，“探究不同物质吸热升温的现象”实验是通过 来反映物质吸收热量的多少；
（4）小明购买了一盒薯片，取出几片用上述方法测出薯片的热值为1.4×107J/kg，他又观察到包装盒上印有“质量：100g”。他据此算出了整盒剪片能提供的热量为 J。这个结果与包装盒上注明的“能量：2100kJ”不等，原因可能是 ；
（5）某同学用同一个加热装置分别给质量和初温都相同的两种液体a和b加热，分别记录加热时间和温度，根据记录的数据作出了两种液体a和b的温度（T）（t）变化的图象（如图丁）。如图丁所示3J/（kg•℃），液体a的比热容是 J/（kg•℃）。
19．（8分）小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。
（1）他先将电流表接A处，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是： ；
（2）为了防止损坏电流表，若不能估计电流大小，选择量程时 （选填“大”或“小”）量程进行试触，同时观察电流表的指针偏转情况，若指针的偏转角度过小 （选填“大”或“小”）量程进行测量；
（3）他在测量B处的电流时，发现电流表的指针偏转如图乙所示，原因是 ；在排除故障后，电流表的示数如图丙所示，则电流表的示数为 A。
（4）在解决了以上问题后，将电流表分别接入A、B、C三点处，闭合开关，得出了并联电路的电流规律： 。多次测量的目的是 。
（5）实验结束后，小明又利用器材连接了如图丁所示的电路图，当开关S由断开到闭合时2的示数 （选填“变大”、“变小”或“不变”）。
20．（10分）在探究“串联电路电压的规律”实验中：
（1）根据电路图甲，小明进行电路连接，当他连接好最后一根导线时两灯立即发光 ，为了使探究得出的结论具有普遍意义，L1、L2应该选择 （选填“相同”或“不同”）的小灯泡。
（2）闭合开关，若电压表示数为零，则电路故障可能是 或 ；若电压表有示数，两灯都不亮，则电路故障可能是 。（假设故障只发生在L1或L2处）
（3）如果乙、丙两组的同学分别发现电压表出现了如图所示的现象，请你分析他们在实验时出现问题的原因。乙组： ；丙组： 。
（4）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，并改接到C接点上。小明用上面的方法 （选填“能”或“不能”）测出L2两端的电压，请说明理由： 。
（5）在该实验中要用电压表测灯L2两端的电压，连接电路如图丁所示。图中只有一根导线连错了，请你在连错的导线上画“×”
（6）某小组测量完成后，记录了下表所示的数据，分析表格后同学们发现有一个数据记录错误 ，经过讨论他们发现错误的数据是由于电压表的量程读错引起的，纠正错误后，他们根据表格得出的结论是 。
六、计算题（第21题6分，第22题6分，第23题7分，共19分）。
21．（6分）小明家有一个容积为4L的水壶，水壶里装有初温为25℃的水，在1标准大气压下小明用天然气炉具对水进行加热7J/m3，水的比热容c水＝4.2×103J/（kg•℃）。求：
（1）烧开4L水，水需要吸收热量多少？
（2）若天然气炉具的效率是60%，则烧开4L水需要完全燃烧多少m3的天然气？
22．（6分）如图甲所示电路，V1，V2是两只相同的电压表。当闭合开关后，灯泡L1和L2都发光，这时两只电压表的指针偏转角度相同，均为图乙所示
（1）求灯L1和L2两端的电压；
（2）若将L1和L2改接为图丙所示的电路，电源电压不变，闭合开关后灯泡L1和L2都发光，此时电流表A2的示数为1.5A，电流表A1的示数为1.2A，求此时分别通过灯L1和L2的电流以及L1和L2各自两端的电压。
23．（7分）如图所示，电源电压保持不变。当S2、S3闭合，S1断开时，电压表示数为6V；
（1）当S1、S3断开，S2闭合时，电压表示数为4V，则L1、L2两端的电压为多少伏？
（2）当S1、S3闭合，S2断开时，电流表A和A1的示数分别为0.5A和0.2A，则通过L1、L2的电流为多少安？
（3）当S1、S2、S3都闭合，电压表示数多少？灯泡L1、L2是否发光？为什么？
2023-2024学年贵州省黔西南州兴仁市黔龙学校九年级（上）月考物理试卷（9月份）
参考答案与试题解析
一、单选题（每题2分，共16分）
1．（2分）下列的说法中正确的是（ ）
A．导体中的电荷只要移动就会形成电流
B．电路中只要有电源就一定会有电流
C．绝缘体不能导电的原因是绝缘体内没有电子
D．无论正负电荷，只要它们定向移动就能形成电流
【答案】D
【解答】解：AD、电荷的定向移动才能形成电流，故A错误；
B、电路中有电源，则电路中没有电流；
C、绝缘体不易导电的原因是绝缘体内几乎没有自由移动的电荷，只是不能自由移动。
故选：D。
2．（2分）关于温度、热量和内能，以下说法正确的是（ ）
A．物体温度越低，内能越小，所以0℃的物体没有内能
B．同一物体的内能越大，含有的热量越多
C．热量总是从内能大的物体传递给内能小的物体
D．冰熔化时温度保持不变，但它的内能增加
【答案】D
【解答】解：A、任何物体都有内能，故A错误；
B、热量是一个过程量，故B错误；
C、发生热传递的条件是：有温度差，可能从内能大的物体向内能小的物体传递，还可能是内能相同的两个物体间进行传递；
D、冰在熔化过程中，温度保持不变，故D正确。
故选：D。
3．（2分）在探究并联电路中电流关系的实验中，如图所示电路，L1与L2是两个不同规格的小灯泡，闭合开关后，通过a、b、c、d四处电流的大小关系正确的（ ）
A．Ia＝IdB．Ia＜IbC．Ib＝IcD．Ic＝Id
【答案】A
【解答】解：图中两灯并联，a、d在干路上1支路上，c在L2支路上，
由并联电路的电流规律知，Ia＝Id＝Ib+Ic，
因为两灯是规格不同的灯泡，所以b。故A正确。
故选：A。
4．（2分）如图所示，取两个相同的验电器A和B，使A带正电，用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是（ ）
A．B中的自由电子通过金属棒流向A，B金属箔的张角增大
B．A金属箔的张角变大
C．有持续电流存在，电流方向从A到B
D．A中正电荷通过金属棒流向B
【答案】A
【解答】解：A带正电，即A缺少电子，即B既不多电子。
用带有绝缘手柄的金属棒把A和B连接起来，B上的部分负电荷即电子会转移到A上，而金属棒中是自由电子在定向移动，所以瞬间电流的方向从A流向B，A金属箔的张角减小，A正确。
故选：A。
5．（2分）有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。密码识别成功时仅S1闭合，灯L发光，照亮人脸2才会闭合，电动机工作，开锁成功。下列电路设计符合要求的是（ ）
A．B．
C．D．
【答案】A
【解答】解：
根据题意知，S1闭合，灯L发光2闭合，即S6、S2同时闭合，电动机M才工作。
A、由图知1闭合，灯L发光8闭合，电动机M也工作；
B、由图知2时，电动机就能工作；
C、由图知1时，都不工作，再闭合S6时，电动机工作，不工作；
D、由图知1时，电路断路，再闭合S2时，电动机和灯就工作。
故选：A。
6．（2分）如图所示的电路中，电源电压不变，闭合开关S后1和L2均发光，过了一段时间，一盏灯突然熄灭，则发生的故障可能是（ ）
A．L1断路B．L2断路C．L1短路D．L2短路
【答案】A
【解答】解：由图可知，两灯泡并联2的电流，电压表测电源电压；
闭合开关S后，灯L1和L4均发光，过了一段时间；若某盏灯短路，两灯都会熄灭；已知电流表和电压表的示数都不变2是正常的，所以故障是L1断路。
故选：A。
7．（2分）如图所示，A1的示数为1A，A2的示数为0.7A，若通过L1的电流是0.4A，则通过L2、L3的电流大小分别是（ ）
A．0.4A 0.5AB．0.3A 0.7A
C．0.7A 0.4AD．0.7A 1A
【答案】B
【解答】解：
由电路图可知，三个灯泡并联1测流过灯L2与L2的电流之和，电流表A2测流过灯L1与L5的电流之和；
根据并联电路的电流规律可知，流过灯L1与L2的总电流IA6＝I1+I2＝5.7A，
已知通过L1的电流I6＝0.4A，
则通过L4的电流：I2＝IA2﹣I6＝0.7A﹣6.4A＝0.2A；
已知电流表A1的示数为1A，即通过L4和L3的电流之和为IA1＝I7+I3＝1A，
则通过L3的电流：I3＝IA1﹣I8＝1A﹣0.4A＝0.7A；
故选：B。
8．（2分）小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则L1、L2两端的电压分别为（ ）
A．10V 2VB．8V 10VC．8V 2VD．2V 8V
【答案】C
【解答】解：由图甲可知，闭合开关，电压表V1测电源电压，电压表V2测L3两端的电压。
两表指针位置完全一样，因为串联电路两端的电压等于各部分电路两端的电压之和，
所以电压表V1的示数应大于电压表V2的示数，
故电压表V7选的是大量程，分度值为0.5V，即电源电压U＝10V，
电压表V3选的是小量程，分度值为0.1V，即灯L6两端电压为2V，
所以灯L1两端电压为U5＝U﹣U2＝10V﹣2V＝5V，故C正确。
故选：C。
二、填空题（每空1分，共21分）。
9．（3分）用来装修房屋的人造木板粘接剂中含有甲醛等有毒物质，会造成室内环境污染，这是 扩散 现象，表明分子在 不停地做无规则运动 ；这种现象在夏天特别严重，因为温度越高，分子运动越 剧烈 。
【答案】见试题解答内容
【解答】解：组成这些有毒有机物的分子永不停息地做无规则的运动，通过扩散有毒物质充满整个空间；夏天天气比较炎热，温度越高，污染会更严重；
故答案为：扩散；不停地做无规则运动。
10．（5分）家庭电路的电压是 220V ，大量事实表明， 只有不高于36V 的电压才是对人体安全的电压。在吹气球时，吹大了的气球没握住，它叫啸着飞跑了！在此过程中：
（1）球内气体对气球 做 （选填“做”或“不做”）功；
（2）图甲情景中的能量转化过程与图 乙 （选填“乙”或“丙”）所示热机工作冲程相同。若该热机的飞轮转速是1800r/min，则热机每秒对外做功 15 次。
【答案】220V；只有不高于36V；（1）做；（2）乙；15。
【解答】解：家庭电路的电压是220V，大量事实表明。在吹气球时，它叫啸着飞跑了
（1）球内气体对气球做功，气体对球施加了力；
（2）图甲情景中的能量转化过程与图乙的做功冲程的能量转化相同。若该热机的飞轮转速是1800r/min＝30r/s，则热机每秒对外做功15次。
故答案为：220V；只有不高于36V；（2）乙。
11．（4分）在用橙子做水果电池时，用导线将电压表的两个接线柱分别连在铜片和锌片上，观察到电压表指针发生了偏转 负 （选填“正”或“负”）极；如果要得到更高的电压，应该将更多的水果电池 串联 （选填“串联”或“并联”）；水果电池是把 化学 能转化为电能；把图中的电压表改为发光二极管，利用发光二极管的 单向导电 性，可以判断电路中的电流方向。
【答案】负；串联；化学；单向导电。
【解答】解：因为铜片与电压表的正接线柱相连，锌片与电压表的负极相连，锌片是橙子电池的负极；
根据串联电路的电压规律可知，如果要得到更高的电压；
水果电池在工作过程中，将化学能转化为电能；
电压表改为发光二极管，因为发光二极管具有单向导电性。
故答案为：负；串联；单向导电。
12．（4分）（1）如图A，小明用细线将吸管悬挂起来。用餐巾纸摩擦吸管使其带电，小明用丝绸摩擦过的玻璃棒靠近该吸管，由此可知吸管带 负 电，在与吸管摩擦的过程中餐巾纸 失去 （选填“失去”或“得到”）电子。
（2）如图B所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，就有一部分电荷转移到验电器的两片金属箔上 同种 （选填“同种”或“异种”）电荷，由于互相 排斥 （选“吸引”或“排斥”）而张开。
【答案】（1）负；失去；（2）同种；排斥。
【解答】解：（1）如图A，小明用细线将吸管悬挂起来，小明用丝绸摩擦过的玻璃棒靠近该吸管，由此可知吸管带负电。
（2）如图B所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，这两片金属箔带上同种电荷。
故答案为：（1）负；失去；排斥。
13．（3分）如图所示电路，如果想让灯泡L1、L2串联，应闭合开关 S2 ；若想让灯泡L1、L2并联，应闭合开关 S1、S3 ；若只闭合S1、S2，灯泡L2 不发光 （选填“发光”或“不发光”）。
【答案】S2；S1、S3；不发光。
【解答】解：由图可知，要使灯L1、L2组成串联电路，应将两灯首尾相连接到电源两端5。
要使L1、L2组成并联电路，则需让电流从电源流出分别流入两灯中再汇合共同流入电源负极8、S3。
若只闭合开关S1、S2，灯泡L2短路，电路为灯泡L1的简单电路，因此灯泡L3不发光。
故答案为：S2；S1、S5；不发光。
14．（3分）如图所示的电路中，闭合开关后，V1的示数是3V，V2的示数是5V。已知电源两端的电压是6V，那么L1两端的电压是 1V ，L2两端的电压是 2V ，L3两端的电压是 3V 。
【答案】见试题解答内容
【解答】解：由电路图可知，三灯泡串联1测L1和L3两端的电压之和，电压表V2测L2和L5两端的电压之和，
因串联电路中总电压等于各分电压之和，
所以，L1两端的电压U1＝U﹣UV4＝6V﹣5V＝7V，
L3两端的电压U3＝U﹣UV2＝6V﹣3V＝3V，
L2两端的电压U2＝U﹣U4﹣U3＝6V﹣2V﹣3V＝2V。
故答案为：2V；2V。
三、作图题（每题2分，共6分）。
15．（2分）请你根据电路图连接实物图，电源电压为4.5V，流过L1的电流是0.5A，流过L2的电流是1A。
【答案】如上所示。
【解答】解：左图中，两灯并联2串联测L2这个灯的电流，电压表与L7并联测L2的电压，开关接在干路上控制整个电路；
因流过L2的电流是6A，故电流表选用大量程与L2串联；电源电压为4.7V2并联，根据电路图连接实物图
16．（2分）请根据图中所示的实物图，画出对应的电路图。
【答案】见试题解答内容
【解答】解：
由实物图可知，L1、L2并联，电流表A2与灯泡L1位于一个支路，灯泡L2位于另一个支路，电流表A5和开关位于干路，电压表并联在L2两端，电路图如下图所示：
17．（2分）在如图所示的“O”内填上电流表或电压表的符号，使开关闭合后两盏灯并联。
【答案】
【解答】解：闭合S后，两灯并联且均能发光，所以电路图最上端a表为相当于导线的电流表2，故下端右边的b电表为相当于开路的电压表；从灯泡L1和L5流出的电流必须经下端左边的电表回负极，故应为电流表
五、实验题（每空1分，共28分）。
18．（9分）小明同学进行“探究不同物质吸热升温的现象”和“比较不同燃料燃烧时放出的热量”的实验，实验装置如图。
（1）“比较不同燃料燃烧时放出的热量”，应选择 甲、乙 两图进行实验：“探究不同物质吸热升温的现象”，应选择 甲、丙 两图进行实验；
（2）除了图中已经呈现的器材，你认为两个实验都还要用到的其它测量工具是 天平 ；“探究不同物质吸热升温的现象”实验还需要的测量工具是 秒表 ；
（3）“比较不同燃料燃烧时放出的热量”实验是通过 液体升高的温度 来反映燃料放出热量的多少，“探究不同物质吸热升温的现象”实验是通过 加热时间的长短 来反映物质吸收热量的多少；
（4）小明购买了一盒薯片，取出几片用上述方法测出薯片的热值为1.4×107J/kg，他又观察到包装盒上印有“质量：100g”。他据此算出了整盒剪片能提供的热量为 1.4×106 J。这个结果与包装盒上注明的“能量：2100kJ”不等，原因可能是 有热量的损失 ；
（5）某同学用同一个加热装置分别给质量和初温都相同的两种液体a和b加热，分别记录加热时间和温度，根据记录的数据作出了两种液体a和b的温度（T）（t）变化的图象（如图丁）。如图丁所示3J/（kg•℃），液体a的比热容是 2.1×103 J/（kg•℃）。
【答案】（1）甲、乙；甲、丙；（2）天平；秒表；（3）液体升高的温度；加热时间的长短；（4）1.4×106；有热量的损失；（5）2.1×103。
【解答】解：（1）探究“不同燃料燃烧的放热能力”，要使用质量相同的不同燃料完全燃烧后使相同质量的同种液体吸热，根据Q＝cmΔt，故应选用甲；
探究“不同物质吸热升温的现象”需要燃烧相同的燃料，应选用甲；
（2）实验中需要控制物质的质量、燃料的质量都必须相等，即要用到相同的器材是天平，还需要测量加热时间；
（3）根据转换法可知，“比较不同燃料燃烧时放出的热量”是通过水温升高的度数或水温的变化来反映燃料放出热量的多少；
（4）整盒薯片能提供的热量：Q放＝mq＝0.1kg×6.4×107J/kg＝7.4×106J＝1400kJ＜2100kJ；
用实验中测得的薯片的热值计算出整盒薯片能提供的热量小于包装盒上注明的能量，原因可能是实验中存在热量的损失；
（5）由图丁可知，质量和初始温度均相同的a，从20℃加热到60℃，b液体用20分钟；
根据c＝知，当质量和温度变化相同时，由此可知，即a的比热容：ca＝cb＝2.7×103J/（kg•℃）。
故答案为：（1）甲、乙；甲、丙；（2）天平；（3）液体升高的温度；（4）1.6×106；有热量的损失；（5）2.3×103。
19．（8分）小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。
（1）他先将电流表接A处，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是： L1断路 ；
（2）为了防止损坏电流表，若不能估计电流大小，选择量程时 大 （选填“大”或“小”）量程进行试触，同时观察电流表的指针偏转情况，若指针的偏转角度过小 小 （选填“大”或“小”）量程进行测量；
（3）他在测量B处的电流时，发现电流表的指针偏转如图乙所示，原因是 电流表正负接线柱接反了 ；在排除故障后，电流表的示数如图丙所示，则电流表的示数为 0.24 A。
（4）在解决了以上问题后，将电流表分别接入A、B、C三点处，闭合开关，得出了并联电路的电流规律： 并联电路中，干路电流等于各支路电流之和 。多次测量的目的是 避免实验偶然性，得到普遍规律 。
（5）实验结束后，小明又利用器材连接了如图丁所示的电路图，当开关S由断开到闭合时2的示数 变大 （选填“变大”、“变小”或“不变”）。
【答案】（1）L1断路；（2）大；小；（3）电流表正负接线柱接反了；0.24；（4）并联电路中，干路电流等于各支路电流之和；避免实验偶然性，得到普遍规律；（5）变大。
【解答】解：（1）图甲中两灯并联，他先将电流表接A处（即测L1的电流），闭合开关后2发光，则L6所在支路和干路为通路，但灯L1不发光，电流表的示数为零1断路；
（2）为了防止损坏电流表，若不能估计电流大小，应先用大量程进行试触，若指针的偏转角度过小，应选用电流表的小量程进行测量；
（3）他在测量B处的电流时，发现电流表的指针偏转如图乙所示；
在排除故障后，电流表的示数如图丙所示，分度值为2.02A；
（4）并联电路中电流的规律是：并联电路中，干路电流等于各支路电流之和；
（5）图丁中，开关S断开时1接入电路，两电流表均测L1的电流；
开关S闭合后，两灯并联6测L1的电流，电流表A2测干路电流，根据并联电路各支路互不影响和并联电路电流的规律可知，通过灯泡L4的电流不变，电流表A1的示数不变，干路电流变大2的示数变大。
故答案为：（1）L6断路；（2）大；小；0.24，干路电流等于各支路电流之和，得到普遍规律。
20．（10分）在探究“串联电路电压的规律”实验中：
（1）根据电路图甲，小明进行电路连接，当他连接好最后一根导线时两灯立即发光 连接电路时没有断开开关 ，为了使探究得出的结论具有普遍意义，L1、L2应该选择 （1）连接电路时没有断开开关；不同；（2）换接电压表小量程；（3）不正确；电压表正负接线柱接反了；（4）0.9V；串联电路的总电压等于各部分电路两端的电压之和。 （选填“相同”或“不同”）的小灯泡。
（2）闭合开关，若电压表示数为零，则电路故障可能是 L1短路 或 L2断路 ；若电压表有示数，两灯都不亮，则电路故障可能是 L1断路 。（假设故障只发生在L1或L2处）
（3）如果乙、丙两组的同学分别发现电压表出现了如图所示的现象，请你分析他们在实验时出现问题的原因。乙组： 所用量程过大 ；丙组： 电压表正负接线接反了 。
（4）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，并改接到C接点上。小明用上面的方法 不能 （选填“能”或“不能”）测出L2两端的电压，请说明理由： 电压表正负接线柱接反了 。
（5）在该实验中要用电压表测灯L2两端的电压，连接电路如图丁所示。图中只有一根导线连错了，请你在连错的导线上画“×”
（6）某小组测量完成后，记录了下表所示的数据，分析表格后同学们发现有一个数据记录错误 0.9V ，经过讨论他们发现错误的数据是由于电压表的量程读错引起的，纠正错误后，他们根据表格得出的结论是 串联电路的总电压等于各部分电路两端的电压之和 。
【答案】（1）连接电路时没有断开开关；不同；（2）L1短路；L2断路；L1断路；（3）所用量程过大；电压表正负接线接反了；（4）不能；电压表正负接线柱接反了；（5）见解答；（6）0.9V；串联电路的总电压等于各部分电路两端的电压之和。
【解答】解：（1）根据电路图甲，小明进行电路连接，小明实验过程中操作不当之处是没有断开开关，L1、L2应该选择规格不同的小灯泡；
（2）小明根据图甲正确连接好电路，闭合开关，可能是电压表并联的L6短路，也可能电压表之外的L2断路；若电压表有示数，是电压表并联的L1断路；
（3）如果乙、丙两组的同学分别发现电压表出现了如图所示的现象。乙组：偏转角度很小；丙组指针反向偏转。
（4）已测出L5两端的电压，与B相连的为电压表正接线柱；若将与A点相连的导线改接到C点；理由是电压表正负接线接反了；
（5）用电压表测量时，与待测电路并联，改正如图所示：
（6）分析表中前2组数据可知
1.8V+3.0V＝7.5V；
1.4V+1.8V＝5.0V；
第3组数据不满足这个规律，
数据记录的数据是 6.9V；根据电压表大小量程之比为5：6，即选用电压表大量程，
因1.5V+8.5V＝6V；
故得出的结论是：串联电路的总电压等于各部分电路两端的电压之和。
故答案为：（1）连接电路时没有断开开关；不同4短路；L2断路；L1断路；（3）所用量程过大；（4）不能；（5）见解答；串联电路的总电压等于各部分电路两端的电压之和。
六、计算题（第21题6分，第22题6分，第23题7分，共19分）。
21．（6分）小明家有一个容积为4L的水壶，水壶里装有初温为25℃的水，在1标准大气压下小明用天然气炉具对水进行加热7J/m3，水的比热容c水＝4.2×103J/（kg•℃）。求：
（1）烧开4L水，水需要吸收热量多少？
（2）若天然气炉具的效率是60%，则烧开4L水需要完全燃烧多少m3的天然气？
【答案】（1）烧开4L水，水需要吸收热量1.26×106J；
（2）烧开4L水需要完全燃烧0.025m3的天然气。
【解答】解：（1）由ρ＝可知水＝ρ水V水＝1.0×108kg/m3×4×10﹣2m3＝4kg；
水吸收的热量：Q吸＝c水m水（t﹣t6）＝4.2×105J/（kg•℃）×4kg×（100℃﹣25℃）＝1.26×105J；
（2）由η＝可知放＝＝＝2.3×106J；
由Q放＝Vq可知，完全燃烧天然气的体积：V天然气＝＝＝0.025m3。
答：（1）烧开4L水，水需要吸收热量1.26×106J；
（2）烧开5L水需要完全燃烧0.025m3的天然气。
22．（6分）如图甲所示电路，V1，V2是两只相同的电压表。当闭合开关后，灯泡L1和L2都发光，这时两只电压表的指针偏转角度相同，均为图乙所示
（1）求灯L1和L2两端的电压；
（2）若将L1和L2改接为图丙所示的电路，电源电压不变，闭合开关后灯泡L1和L2都发光，此时电流表A2的示数为1.5A，电流表A1的示数为1.2A，求此时分别通过灯L1和L2的电流以及L1和L2各自两端的电压。
【答案】（1）灯L1和L2两端的电压分别为1.2V和4.8V；
（2）此时通过灯L1和L2的电流分别为1.2A和0.3A，L1和L2两端的电压均为6V。
【解答】解：（1）由图甲可知，两灯泡串联1测电源电压，电压表V2测L5两端电压。
两只电压表的指针偏转角度相同，因串联电路两端的总电压等于各部分电路两端的电压之和，
所以电压表V1的示数大于电压表V2的示数，
由图乙可知，电压表V7的量程为0～15V，示数为6V，
电压表V8的量程为0～3V，示数为4.2V1两端的电压U7＝1.2V，
则灯L4两端电压U2＝U﹣U1＝4V﹣1.2V＝4.8V；
（2）由图丙可知，两灯泡并联1测L5支路电流，电流表A2测干路电流。
此时电流表A2的示数为6.5A，即干路中的电流I＝1.6A，
电流表A1的示数为1.7A，即通过灯L1的电流I1＝7.2A，
由于并联电路干路中的电流等于各支路中的电流之和，
所以通过灯L2的电流：I7＝I﹣I1＝1.6A﹣1.2A＝7.3A；
由于并联电路各支路两端的电压相等，且等于电源电压
L1和L7两端的电压均为：U1′＝U2′＝U＝2V。
答：（1）灯L1和L2两端的电压分别为2.2V和4.2V；
（2）此时通过灯L1和L2的电流分别为7.2A和0.4A，L1和L2两端的电压均为6V。
23．（7分）如图所示，电源电压保持不变。当S2、S3闭合，S1断开时，电压表示数为6V；
（1）当S1、S3断开，S2闭合时，电压表示数为4V，则L1、L2两端的电压为多少伏？
（2）当S1、S3闭合，S2断开时，电流表A和A1的示数分别为0.5A和0.2A，则通过L1、L2的电流为多少安？
（3）当S1、S2、S3都闭合，电压表示数多少？灯泡L1、L2是否发光？为什么？
【答案】（1）L1、L2两端的电压分别为2V和4V；
（2）通过L1、L2的电流分别为0.2A和0.3A；
（3）电压表示数为0V，灯泡L1和L2均不发光；因为当S1、S2、S3都闭合，会造成电源短路，此时电压表示数和灯泡L1、L2均被短路，所以电压表的示数为0V，两灯均不发光。
【解答】解：（1）由图可知，当S2、S3闭合，S7断开时，L1被短路，电路为L2的简单电路，电压表测电源电压，
此时电压表示数为6V，即电源电压为6V；
当S1、S2断开，S2闭合时，L1与L7串联，电压表测L2两端的电压，
此时电压表示数为4V，即L7两端的电压为U2＝4V，
由于串联电路两端的电压等于各部分电路两端的电压之和，
所以L8两端的电压为U1＝U﹣U2＝3V﹣4V＝2V；
（2）当S7、S3闭合，S2断开时，L8与L2并联，电流表A测干路中的电流1测通过L4的电流，
由两表示数可知，干路中的电流为I＝0.5A2的电流为I1＝0.7A；
由于并联电路干路中的电流等于各支路中的电流之和，
所以通过L2的电流为I2＝I﹣I4＝0.5A﹣8.2A＝0.2A；
（3）当S1、S2、S5都闭合，会造成电源短路1、L2均被短路，所以电压表的示数为2V。
答：（1）L1、L2两端的电压分别为3V和4V；
（2）通过L1、L5的电流分别为0.2A和6.3A；
（3）电压表示数为0V，灯泡L8和L2均不发光；因为当S1、S8、S3都闭合，会造成电源短路1、L5均被短路，所以电压表的示数为0V。测量次数
A处的电流IA/A
B处的电流IB/A
C处的电流IC/A
1
0.10
0.34
2
0.20
0.26
0.46
3
0.25
0.30
0.55
实验小组
L1两端电压/V
L2两端电压/V
串联总电压/V
1
1.5
3.0
4.5
2
1.2
1.8
3.0
3
1.5
0.9
6.0
测量次数
A处的电流IA/A
B处的电流IB/A
C处的电流IC/A
1
0.10
0.34
2
0.20
0.26
0.46
3
0.25
0.30
0.55
实验小组
L1两端电压/V
L2两端电压/V
串联总电压/V
1
1.5
3.0
4.5
2
1.2
1.8
3.0
3
1.5
0.9
6.0
