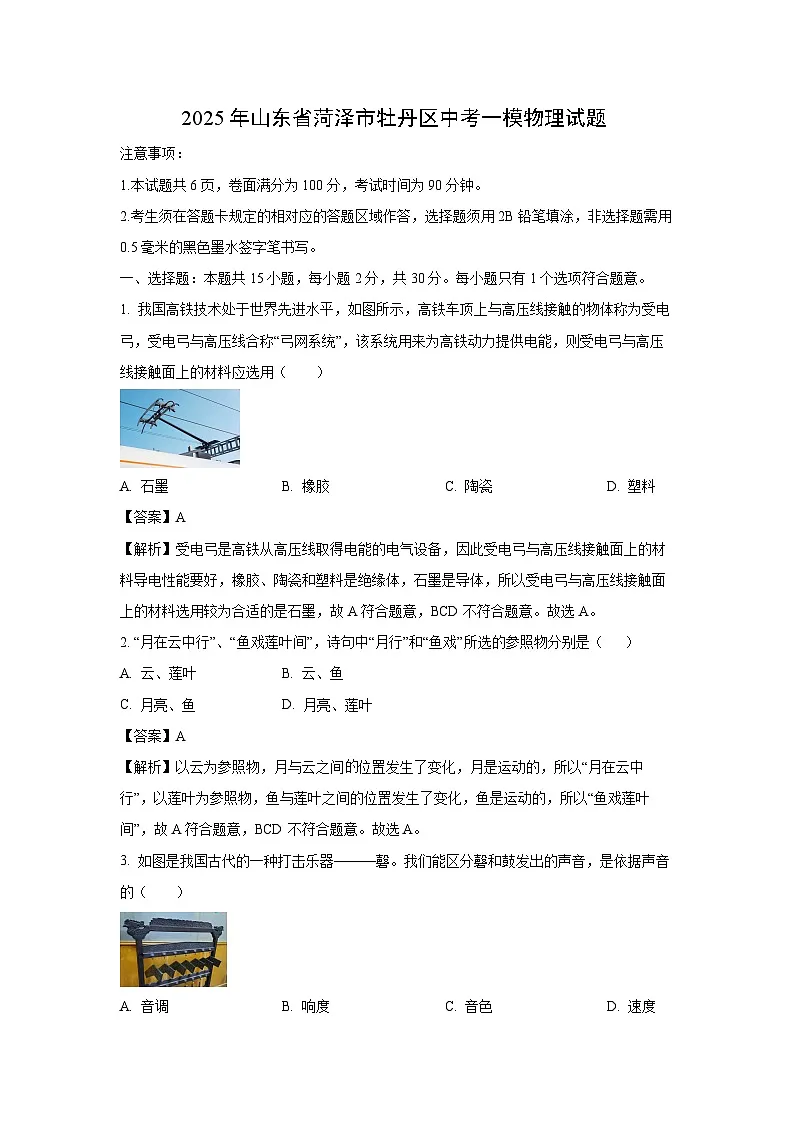

物理：2025年山东省菏泽市牡丹区中考一模试题（解析版）

这是一份物理：2025年山东省菏泽市牡丹区中考一模试题（解析版），共19页。
2.考生须在答题卡规定的相对应的答题区域作答，选择题须用2B铅笔填涂，非选择题需用0.5毫米的黑色墨水签字笔书写。
一、选择题：本题共15小题，每小题2分，共30分。每小题只有1个选项符合题意。
1. 我国高铁技术处于世界先进水平，如图所示，高铁车顶上与高压线接触的物体称为受电弓，受电弓与高压线合称“弓网系统”，该系统用来为高铁动力提供电能，则受电弓与高压线接触面上的材料应选用（ ）
A. 石墨B. 橡胶C. 陶瓷D. 塑料
【答案】A
【解析】受电弓是高铁从高压线取得电能的电气设备，因此受电弓与高压线接触面上的材料导电性能要好，橡胶、陶瓷和塑料是绝缘体，石墨是导体，所以受电弓与高压线接触面上的材料选用较为合适的是石墨，故A符合题意，BCD不符合题意。故选A。
2. “月在云中行”、“鱼戏莲叶间”，诗句中“月行”和“鱼戏”所选的参照物分别是（ ）
A. 云、莲叶B. 云、鱼
C. 月亮、鱼D. 月亮、莲叶
【答案】A
【解析】以云为参照物，月与云之间位置发生了变化，月是运动的，所以“月在云中行”，以莲叶为参照物，鱼与莲叶之间的位置发生了变化，鱼是运动的，所以“鱼戏莲叶间”，故A符合题意，BCD不符合题意。故选A。
3. 如图是我国古代的一种打击乐器———磬。我们能区分磬和鼓发出的声音，是依据声音的（ ）
A. 音调B. 响度C. 音色D. 速度
【答案】C

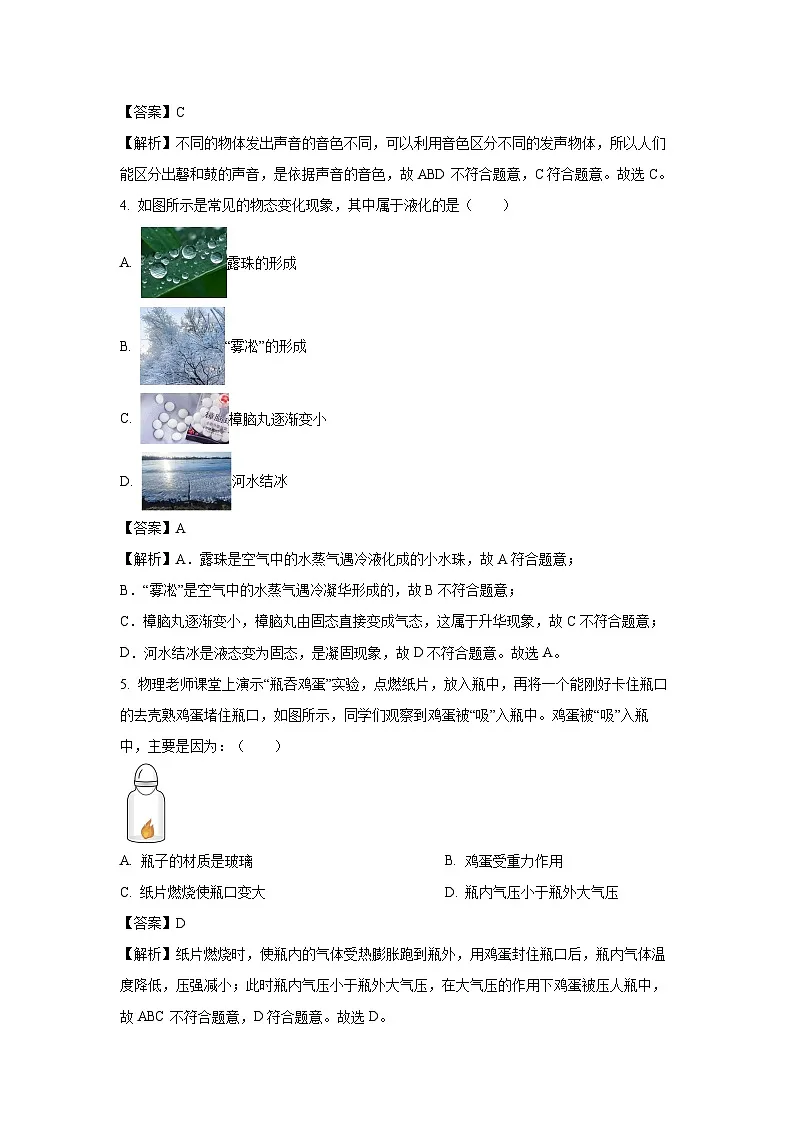

【解析】不同的物体发出声音的音色不同，可以利用音色区分不同的发声物体，所以人们能区分出磬和鼓的声音，是依据声音的音色，故ABD不符合题意，C符合题意。故选C。
4. 如图所示是常见的物态变化现象，其中属于液化的是（ ）
A. 露珠的形成
B. “雾凇”的形成
C. 樟脑丸逐渐变小
D. 河水结冰
【答案】A
【解析】A．露珠是空气中的水蒸气遇冷液化成的小水珠，故A符合题意；
B．“雾凇”是空气中的水蒸气遇冷凝华形成的，故B不符合题意；
C．樟脑丸逐渐变小，樟脑丸由固态直接变成气态，这属于升华现象，故C不符合题意；
D．河水结冰是液态变为固态，是凝固现象，故D不符合题意。故选A。
5. 物理老师课堂上演示“瓶吞鸡蛋”实验，点燃纸片，放入瓶中，再将一个能刚好卡住瓶口的去壳熟鸡蛋堵住瓶口，如图所示，同学们观察到鸡蛋被“吸”入瓶中。鸡蛋被“吸”入瓶中，主要是因为：（ ）
A. 瓶子的材质是玻璃B. 鸡蛋受重力作用
C. 纸片燃烧使瓶口变大D. 瓶内气压小于瓶外大气压
【答案】D
【解析】纸片燃烧时，使瓶内的气体受热膨胀跑到瓶外，用鸡蛋封住瓶口后，瓶内气体温度降低，压强减小；此时瓶内气压小于瓶外大气压，在大气压的作用下鸡蛋被压人瓶中，故ABC不符合题意，D符合题意。故选D。

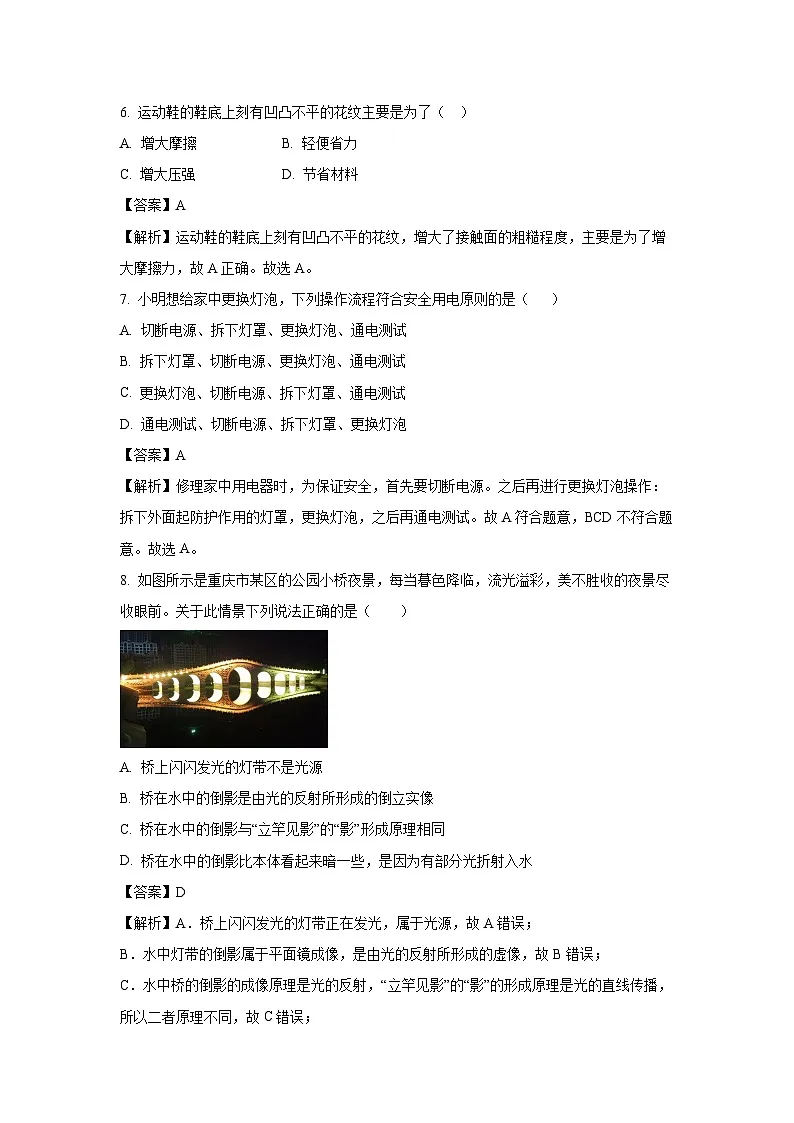

6. 运动鞋的鞋底上刻有凹凸不平的花纹主要是为了（ ）
A. 增大摩擦B. 轻便省力
C. 增大压强D. 节省材料
【答案】A
【解析】运动鞋的鞋底上刻有凹凸不平的花纹，增大了接触面的粗糙程度，主要是为了增大摩擦力，故A正确。故选A。
7. 小明想给家中更换灯泡，下列操作流程符合安全用电原则的是（ ）
A. 切断电源、拆下灯罩、更换灯泡、通电测试
B. 拆下灯罩、切断电源、更换灯泡、通电测试
C. 更换灯泡、切断电源、拆下灯罩、通电测试
D. 通电测试、切断电源、拆下灯罩、更换灯泡
【答案】A
【解析】修理家中用电器时，为保证安全，首先要切断电源。之后再进行更换灯泡操作：拆下外面起防护作用的灯罩，更换灯泡，之后再通电测试。故A符合题意，BCD不符合题意。故选A。
8. 如图所示是重庆市某区的公园小桥夜景，每当暮色降临，流光溢彩，美不胜收的夜景尽收眼前。关于此情景下列说法正确的是（ ）
A. 桥上闪闪发光的灯带不是光源
B. 桥在水中的倒影是由光的反射所形成的倒立实像
C. 桥在水中的倒影与“立竿见影”的“影”形成原理相同
D. 桥在水中的倒影比本体看起来暗一些，是因为有部分光折射入水
【答案】D
【解析】A．桥上闪闪发光的灯带正在发光，属于光源，故A错误；
B．水中灯带的倒影属于平面镜成像，是由光的反射所形成的虚像，故B错误；
C．水中桥的倒影的成像原理是光的反射，“立竿见影”的“影”的形成原理是光的直线传播，所以二者原理不同，故C错误；
D．桥在水中的倒影比本体看起来暗一些，是因为光在水面处不仅发生反射，还发生了折射，一部分光折射到水中，故D正确。故选D。
9. 某星期天早晨，妈妈给小明准备如图所示的早餐，下列对图中有关物理量的估测最符合实际的是（ ）
A. 一根油条的长度约为50dmB. 一个鸡蛋的质量约为200g
C. 盘中所盛豆浆的体积约为5LD. 适宜饮用的豆浆温度约为40℃
【答案】D
【解析】A．根据图中比例大小，油条的长度比杯子高度略大一些，一根油条的长度约为3dm，故A不符合题意；
B．每500g鸡蛋大约有10个，一个鸡蛋的质量约为50g，故B不符合题意；
C．一盘豆浆约为300g，豆浆的密度接近水的密度，杯子中所盛豆浆的体积约
故C不符合题意；
D．适宜饮用的豆浆温度略高于人体正常体温，约为40℃，故D符合题意。故选D。
10. 2024年11月15 日，搭载天舟八号货运飞船的长征七号遥九运载火箭在我国文昌航天发射场成功发射，如图7所示。长征七号遥九运载火箭加速升空过程中，天舟八号货运飞船的（ ）
A. 动能不变，重力势能增大B. 动能增大，重力势能增大
C. 动能减小，机械能不变D. 重力势能增大，机械能减小
【答案】B
【解析】飞船在加速升空时，飞船的质量不变，速度增大，所以动能增加，升空过程中高度增大，所以重力势能增加，机械能等于动能和重力势能的和，所以机械能增加，综上分析知，故B符合题意，ACD不符合题意。故选B。
11. 如图是新一代代步工具电动独轮车，依靠电力驱动低碳环保。当电源开关闭合时指示灯亮起，独轮车处于待机状态，当人再站在独轮车上时开关自动闭合，电动机才能启动，开始运动。如图所示电路设计符合上述要求的是（ ）
A. B.
C. D.
【答案】C
【解析】由题意可知，指示灯可以单独工作，所以，指示灯和电动机是并联的；而电动机在指示灯工作的情况下，闭合开关S2才能开始工作，所以，指示灯和电动机并联，电动机支路由开关S2单独控制，指示灯由干路开关S1控制，故C符合题意，ABD不符合题意。
故选C。
12. 小明想用天平称出20g水，先用正确的方法测出空烧杯的质量，如图1所示，然后在右盘中增加20g砝码，接着向烧杯中注入一定量的水，指针位置如图2所示。接下来的操作应该是（ ）
A. 向左调节平衡螺母B. 用滴管向烧杯中加水
C. 向左移动游码D. 用滴管从烧杯中取水
【答案】B
【解析】A．在测量物质的质量过程中，不能移动平衡螺母，故A不符合题意；
BD．如图2，指针右偏，砝码盘偏重，说明左边水的质量不够20g，故需要用滴管向烧杯中加水，故B符合题意；故D不符合题意。
C．先通过增加减砝码和移动游码测量出空烧杯的质量，再增加20g的砝码，是为了称量20g水的质量，此时不能够移动游码，故C不符合题意；故选B。
13. 物理课上，邵老师将一个完整的橙子放入水中，它漂浮在水面上，如图甲。将其切成大小两块后，再次投入水中，发现大块仍漂浮，小块缓慢沉入水底，如图乙。针对这一现象，下列说法正确的是（ ）
A. 整个橙子的密度等于水的密度
B. 大块橙子的浮力大于其重力，小块橙子的浮力小于其重力
C. 小块橙子在水下慢慢沉入水底的过程中所受浮力逐渐变小
D. 两块橙子受到的浮力之和不可能大于整个橙子受到的浮力
【答案】D
【解析】A．整个橙子漂浮在水面上，则整个橙子的密度小于水的密度，故A错误；
B．大块橙子漂浮在水面上，其浮力等于其重力；小块橙子沉在水底，则小块橙子的浮力小于其重力，故B错误；
C．小块橙子在水下慢慢沉入水底的过程中，排开水的体积不变，所受浮力不变，故C错误；
D．大块橙子的浮力等于重力，小块橙子的浮力小于重力，则两块橙子受到的浮力之和小于两块橙子受到的总重力，整个橙子受到的浮力等于总重力，橙子的总重力不变，而则两块橙子受到的浮力之和小于整个橙子受到的浮力，故D正确。故选D。
14. 如图所示，工人用A、B两个相同的滑轮组成的滑轮组提升重540N的物体，所用的拉力F为200N，物体以0.2m/s的速度匀速上升了10s。不计绳重及摩擦，则下列说法正确的是（ ）
A. 拉力F所做功的功率为1200W
B. C处天花板受到的拉力为46N
C. 若匀速提升240N的物体，滑轮组的机械效率为90%
D. 动滑轮重为60N
【答案】D
【解析】A．由图知道，承担物重绳子的股数为n=3，则绳端移动的速度为
拉力F所做功的功率为，故A错误；
BD．因为不计绳重及摩擦时，所以动滑轮重力
根据题意得C处天花板受到的拉力
故B错误，D正确；
C．因为不计绳重及摩擦时，机械效率为
若匀速提升240N的物体，滑轮组的机械效率为
故C错误。故选D。
15. 如图是实践活动小组同学制作的一种身高体重测量仪，其中R0是滑动变阻器，R为压敏电阻，R的阻值随压力变化关系图象如图乙所示，该装置可以测量的身高范围是1.4m～2m，电源电压为18V，电压表所接量程为0～15V，电流表所接量程为0～3A，下列说法正确的是（ ）
①显示身高仪表是电路图中电压表改成的
②所测身高为2m时，滑动变阻器的滑片位于R0的最上端
③所测身高越高，通过R0的电流越大
④所测体重的最大值为800N
A. ①③B. ②③C. ①④D. ③④
【答案】C
【解析】①闭合开关，滑动变阻器和压敏电阻并联接入电路，电压表测滑片以下部分电阻两端的电压，电流表测通过压敏电阻的电流，显示身高的仪表是电路图中电压表改成的，故①正确；
②电源电压为18V，滑动变阻器的滑片位于R0的最上端时，滑动变阻器两端的电压为18V，电压表所接量程为0～15V，根据串联分压原理可知电压表示数最大为15V时，滑片以下部分的电阻对应最大身高2m，故②错误；
③滑片移动过程中，滑动变阻器接入电路的电阻不变，并联电路各支路两端电压相等，根据欧姆定律可知通过滑动变阻器的电流不变，故③错误；
④电流表所接量程为0～3A，通过压敏电阻的最大电流为3A，根据欧姆定律可知此时压敏电阻接入电路的阻值为
由图乙可知所测体重的最大值为800N，故④正确；故ABD错误，C正确。故选C。
二、填空与作图题：本题共5小题，每空1分，作图2分，共15分。
16. 按要求填空：如图1，鼠标的左键可看成杠杆OBA（O为支点），当我们的手指在B点按下鼠标左键时，使电路接通完成操作任务。
（1）请在简图2中画出在B点按下鼠标左键时所需要的最小动力F1的示意图及其力臂l1
（2）杠杆OBA是________（选填“省力”或“费力”）杠杆，判断依据：________。
【答案】（1）见解析 （2）费力； 动力臂小于阻力臂
【解析】【小问1】由题意可知，O为支点，根据杠杆平衡条件可知，在B点按下鼠标左键时所需要的动力最小，力臂最长，即连接OB，以OB作为力臂时，力臂最长，且力方向与力臂垂直，因为F2的作用效果是使杠杆顺时针转动，因此动力F1的作用效果应使杠杆逆时针转动，即F1的方向向下，如图所示：
【小问2】过O点向F2作垂线可画出阻力臂，可以发现此时动力臂小于阻力臂，则根据杠杆平衡条件可知，动力大于阻力，此杠杆为费力杠杆。
17. 根据实验现象，完成问题：
（1）如图甲所示，红墨水在热水中比在冷水中扩散得 _____（“快”或“慢”），由此说明物体内能的大小与物体的 _______有关；
（2）如图乙所示，用酒精灯加热试管中的水，当水沸腾后，塞子被试管内的水蒸气推出。“塞子被试管内的水蒸气推出”的能量转化方式与四冲程汽油机的 _______冲程相同。
【答案】（1）快 ；温度 （2）做功
【解析】【小问1】构成物体的所有分子，其热运动的动能与分子势能的总和叫作内能。由图可知，红墨水在热水中扩散的比冷水中快，说明分子做无规则运动的剧烈程度与温度有关，温度越高，无规则运动越剧烈，内能越大，由此可知物体内能的大小与物体的温度有关
【小问2】在塞子被冲出试管口的过程中，水蒸气的内能转化为塞子的机械能；此现象相当于四冲程汽油机的做功冲程，高温高压的燃气推动活塞做功，将内能转化为机械能。
18. 某物理信息小组通过查询资料得知制作水果电池时要采用两种活泼性不同的金属，其中较活泼的金属容易失去电子，于是小组同学用橙子、铜片、锌片和导线制作了一个如图所示的水果电池，其中a和b为接线头。
（1）某同学准备用一个电压表检测水果电池的正负极，你认为他_________（选填“能”或“不能”）成功。
（2）随后，同学们在接线头a和b之间接入一个额定电压（额定电压是电器设备正常工作的电压值）为2.5伏的小灯泡，发现小灯泡不亮。讨论过程中，小明认为电路发生了断路，导致灯泡不亮。小华认为水果电池的电压太小，不足以使灯泡发光。为了验证他们的说法，他们设计了一个实验：首先在a、b之间__________（选填“串联”或“并联”）一个小量程电流表和开关，再试触开关，若电流表指针不偏转，则说明_________；若电流表指针偏转，则说明__________。
【答案】（1）能 （2） 串联 ；电路发生了断路 ；水果电池的电压太小
【解析】【小问1】电压表使用时，正接线柱应连接在靠近电源的正极一端，负接线柱应连接在靠近电源负极的一端，所以可以利用电压表检测水果电池的正负极，该同学的操作是能成功的。
【小问2】电流表应串联在电路中，所以在a、b之间串联一个小量程电流表和开关；若电流表指针不偏转，则说明电路中没有电流通过，是断路的；若电流表指针偏转，则说明电路中有电流，小灯泡不亮的原因是水果电池的电压太小。
19. 据《武经总要》记载，古人先将鱼形铁片烧红，令铁鱼头尾指向南北，然后将其放入水中冷却，依靠_____（选填“地磁场”或“电流”）获得磁性，再令其在水中漂浮，制成指南鱼。在使用过程中，铁鱼头指向南方，其相当于磁铁的____极。
【答案】地磁场； 南
【解析】鱼形铁片烧红后，令鱼头尾指向南北，然后放入冷水中冷却，地磁场会将其磁化，铁鱼头具有磁性。铁鱼头指向南方，即地磁的北极，根据异名磁极相互吸引知，铁鱼头相当于磁铁的南极。
20. 现在医学上使用的心肺机的功能之一是用“电动泵”替代心脏，推动血液循环。如图所示，当线圈中的电流从a流向b时，线圈的左端为__________极，此时阀门__________（选填“”或“”）关闭。
【答案】N；
【解析】由右手螺旋定则可知，螺线管左端为N极，同名磁极相互排斥，故活塞右移，此时阀门关闭。
三、实验探究题：本题共4小题，共30分。
21. 在观察“凸透镜对光的作用”实验中，小明做了如图所示的实验。
（1）对比两图可以得到结论：光从空气射入凸透镜时，______；
（2）小明利用此凸透镜、蜡烛、光屏等器材继续探究凸透镜成像规律，记录部分数据如下。小明根据表中数据发现：
①凸透镜成缩小实像时，像距和物距的大小关系是______；
②当像距等于物距时，成像的性质是______；
③小明进一步猜想，当物距为12.5cm时，成像的性质是______；
④观察前三组数据，小明发现同一物体都成缩小的像，那么随着像距的增加，像会变大吗？为了探究这个问题，原表格中还需要增加的项目是______。
【答案】（1）凸透镜对光有会聚作用
（2）像距小于物距 ；倒立等大实像；倒立放大实像 ；像的大小变化
【解析】【小问1】对比两图可知，光从空气射入凸透镜时，原来平行的光线发生了会聚，说明凸透镜对光有会聚作用。
【小问2】①1、2、3次实验，凸透镜成缩小实像，像距都小于物距。
②第4次实验，像距等于物距，成倒立等大的实像。
③当像距小于物距时，成倒立缩小实像；当像距等于物距时，成倒立等大实像；当物距为12.5cm时，像距大于物距，可以猜想：成像的性质是倒立放大实像。
④要探究像距小于物距时，随着像距的增加“像会变大吗”这个问题，需要记录不同像距时像的大小变化情况，所以原表格中还需要增加的项目是像的大小变化情况。
22. 小宇用如图所示装置探究液体压强与哪些因素有关。记录数据如下表，其中U形管压强计内的液体是水。
（1）使用压强计前，用手轻按橡皮膜，若U形管液面变化明显，则该装置气密性______；
（2）在第4次实验结束后，只改变金属盒橡皮膜的朝向，则U形管中水面高度差为______mm；
（3）分析表中序号为1、2、3的三组数据可得到结论：同种液体的压强随____的增加而增大；比较表中序号为____的两组数据可得到结论：不同液体的压强还跟液体的密度有关；
（4）由表格第1组数据计算金属盒在深度为30mm处受到水的压强是______Pa，而表中U形管水面高度差为28mm，此时计算出的压强为280Pa，由此她发现按U形管水面高度差计算的压强值小于按液体深度计算的压强值，你认为造成这一现象的原因是______。
【答案】（1）良好 （2）92 （3）深度 ； 3、4
（4）300 ； 橡皮膜形变也要产生压强
【解析】（1）压强计是通过U形管中液面的高度差来反映被测压强大小的。用手轻轻按压几下橡皮膜，如果U形管中的液体能灵活升降，则说明装置不漏气，气密性良好。
（2）同一液体，同一深度各个方向上液体压强相等，只改变金属盒橡皮膜的朝向，液体压强不变，则U形管中水面高度差不变，仍为92mm。
（3）1、2、3三组数据，液体的种类相同，随着深度的增加，U形管中液面的高度差增大，可得同种液体的压强随深度的增加而增大。3、4两组数据，深度相同，液体的种类不同，U形管中液面的高度差不同，可知不同液体的压强还跟液体的密度有关。
（4）金属盒在30mm深处水的压强
水的压强是300Pa。
压强计测出的压强为p=280Pa，按压强计液面高度差计算的压强值小于按液体深度计算的压强值，其原因是橡皮膜由于发生形变，自身产生一个向外的压强。
23. 物理小组的小华和小明合作探究“电流跟电压和电阻的关系”。提供的器材有：电源（电压保持6V不变），滑动变阻器（规格是“最大阻值未知，1A”），阻值为10Ω、15Ω、20Ω、25Ω的电阻各一个，满足测量需求的电流表，电压表各一个。
（1）小华探究电流与电压的关系，按顺序正确连接电路，闭合开关后，记录第一组电压3V，电流0.3A，要把电压表示数调大，滑动变阻器的滑片应往________端调节（选填“A”或“B”）；小华调节滑动变阻器，收集了4组电压、电流数据，多次实验的目的和下面________实验是一致的？
A.探究串并联电路的电流规律 B.测量定值电阻Rx
（2）小明探究电流与电阻的关系，按顺序正确连接电路。
①刚连完最后一根导线，电流表就有示数，说明在连接电路时出现的问题是：________。
②下表所示是小明设计并记录的部分实验数据，请指出一个表格设计中存在的问题：________。改正表格设计问题后，分析实验数据可得出结论：________。
③小明继续进行第4次实验，用25Ω的电阻替换20Ω的电阻之后，理论上应当将滑动变阻器滑片向________（选填“A”或“B”），直到电压表的示数为________V。滑动变阻器的最大阻值至少是________Ω。在这个实验中，滑动变阻器的作用是保护电路和________。
【答案】（1）B ；A （2）①. 开关未断开 ②. 物理量没有单位；电压一定时，电流跟电阻成反比 ③ A ；2 ；50 ；控制定值电阻两端电压不变
【解析】【小问1】要把电压表示数调大，即要把定值电阻两端电压变大，根据串联电路电压规律可知，要将变阻器两端电压调小，根据串联电路分压原理可知，需将变阻器阻值调小，故滑片应向“B”端移动。
本实验多次实验的目的是为了得到电流与电压关系的普遍规律。
A．探究串并联电路的电流规律的实验中，多次实验的目的也是为了得到串并联电路中电流的普遍规律，故A符合题意；
B．测量定值电阻的实验中，多次实验的目的是为了减小误差，故B不符合题意。故选A
【小问2】①连接电路时，刚连完最后一根导线，电流表就有示数，即电路就成为通路，说明在连接电路时开关未断开。
②实验表格中数据不带单位，不带单位的数字在物理上是没有意义的，故表格中存在的问题是物理量没有单位。由各组数据发现，电流与电阻的乘积近似相等，符合反比例函数关系，故可得结论：电压一定时，电流跟电阻成反比。
③用25Ω的定值电阻替换20Ω的电阻时，根据串联分压原理可知，电阻变大，其分压也变大，而探究电流和电阻之间关系，必须保持定值电阻两端的电压不变，根据串联电路电压的规律可知，为了保持定值电阻两端电压不变，应增大滑动变阻器分得的电压，由串联分压的分压原理可知，应增大滑动变阻器连入电路中的电阻，故应向“A”端移动。
根据表格数据可知定值电阻两端电压为
为了控制电压不变，即应移动滑动变阻器的滑片直到电压表示数为2V。
实验中使用的定值电阻最大为25Ω，定值电阻两端的电压始终保持2V，根据串联电路电压的规律，滑动变阻器分得的电压应为
根据串联分压原理可知滑动变阻器的最大阻值为
在探究电流跟电阻的关系实验中，通过调节变阻器来控制定值电阻两端的电压不变，故滑动变阻器的作用是：保护电路和控制定值电阻两端的电压不变。
24. 小刚想探究通电螺线管中插入物体的材料对其磁性强弱有什么影响。他用如图所示装置进行探究实验。
（1）保持电流不变，将无磁性、长度和横截面积相同但材料不同的圆柱形物体分别插入通电螺线管中，用吸引物重的大小来显示通电螺线管的磁性强弱.多次实验后，将数据记录在下表中：
①从表中数据可得出：当其他条件相同时，放入______会影响通电螺线管的磁性强弱，这些物体均含有______，而放入______几乎不影响通电螺线管的磁性强弱。
②分析表中数据，发现通电螺线管中插入的物体虽均为导体，但对其磁性强弱影响却不同，据此，请你提出一个值得探究的问题：______。
③从数据可看出，用吸引物重大小不能显示通电螺线管磁性强弱的微小变化，请你提出一条改进方法：______。
（2）小刚在实验中还发现：断电后，取出螺线管中物体，有些仍具有磁性（剩磁），按磁性强弱排序为：铁合金棒2最强、铁合金棒1较强、软铁棒最弱，其余没有磁性。
根据以上实验，完成填空：①选用______制造永磁体最合适。
②电磁铁选用软铁做铁芯的原因是______。
（3）根据磁化及磁极间的相互作用规律等物理知识，设计一个利用蹄形电磁铁给磁性较弱的磁体充磁的方案：______。
【答案】（1）①.软铁棒、铁合金棒1、铁合金棒2（或铁磁性物质）；铁 ；铜棒、铝棒、碳棒（或不含铁的物质） ②见解析 ③ 用铁屑（或大头针）代替重物
（2） ①铁合金棒2 ②. 软铁易磁化且剩磁弱 （3）见解析
【解析】【分析】（1）从题目中数据记录可知，在通电螺线管中放入软铁棒、铁合金棒1、铁合金棒2时，吸引的物重都不为0，这说明这些物质都会影响通电螺线管的磁性，这些物质都含有铁；而放入铜棒、铝棒、碳棒时，吸引的物重为0，这说明放入这些物体后对通电螺线管无影响。可根据自己的理解来提出猜想，如可提出通电螺线管的磁性强弱与插入物体的导电性是否有关等。为准确显示磁性的变化情况，可用轻小的铁磁性物体来代替重物，如大头针、小铁钉等。
（2）永磁体要求磁化后能够保留磁性，所以用剩磁最强的铁合金棒2制作永磁体合适。
电磁铁要求通电后有磁性，断电后磁性消失，所以电磁铁中应该用剩磁弱的软铁棒合适。
（3）将弱磁性磁体放入蹄形电磁铁的N、S极之间，且异名磁极靠近或接触。
四、综合应用题：本题共3小题，共25分。
25. 图中是我国第一艘航空母舰福建舰，它是我国完全自主研制的首艘电磁弹射型航母，其全长为320米，最大宽度78米，满载排水量为8万吨，满载时吃水深度达到13米（即舰底最深处距离海面的竖直高度）。已知海水密度为1.0×10³kg/m³，g取10N/kg。求：
（1）福建舰满载时，舰底某处位于海面下13米，求此处海水产生的压强。
（2）福建舰满载时受到的浮力；
（3）福建舰满载时排开海水的体积。
【答案】（1） （2） （3）
【解析】【小问1】海面下13米，舰底此处所受海水的压强为
【小问2】福建舰所受的浮力为
【小问3】福建舰满载时，排开海水的体积
26. 某学校为了保证学生在校期间能喝上热水，为每个班级安装了电热直饮机（如图甲所示）。它不仅方便、快捷，还很安全。它内部带有滤芯，将水过滤到可饮用标准后，再利用内部的电热丝将水烧开，打开水龙头即可有开水饮用，同时还有保温功能。[]
（1）请在虚线框内画出电热直饮机内部电路图；
（2）求电热直饮机处于正常加热状态时的工作电流；
（3）设电热直饮机在加热状态正常工作时，电热丝所产生的热量有80%被水吸收，当电热直饮机的热胆装满水时，请计算水温由20℃正常加热到100℃需要的时间？

【答案】（1）见解析 （2）10A （3）190.9s
【解析】【小问1】由于该饮水机打开水龙头即可有开水饮用，同时还有保温功能，说明该电路有加热和保温两挡。根据可知，以下两种方案皆可，如图所示：
【小问2】由可得，该电热直饮机处于正常加热时的电流
【小问3】由可得，水的质量为
水吸收的热量为
由可得，消耗的电能为
由得，加热时间为
27. 阅读短文，回答问题。
油电混合动力汽车
如图甲，国产某品牌油电混合动力汽车，其工作原理如图乙所示。当它以60km/h的速度沿水平公路匀速行驶30min的过程中，燃烧了3kg燃油，发动机和驱动电机同时共同为汽车提供动力7.5×107J，其中60%的能量来自于燃油燃烧；而发动机内燃油燃烧放出的热量部分用于驱动汽车行驶和对蓄电池充电，其中用于充电的能量为5×106J。设燃油在发动机汽缸内完全燃烧，燃油的热值为5×107J/kg。若普通汽车刹车时动能全部用于克服与地面的摩擦力做功，而该油电混合动力汽车在关闭发动机后，动能除用于克服与地面的摩擦力做功外，其余能量全部通过驱动电机反转为发电机给蓄电池充电。
（1）检修汽车同侧前后两个转向灯时，司机会拨动方向盘旁边的横杆，并观察转向灯的发光情况，司机所拨动的这根横杆相当于电路中的______；若拨动横杆后发现有一个转向灯不亮，说明这两灯是______（选填“串联”或“并联”）；
（2）如图丙中的O、E、F为变阻器的三个接线柱，驾驶员踩下“油门”时，电路中变阻器阻值减小，需要满足以上需求，将旋钮变阻器接入电路M、N分别接入______（选填“EO”、“FO”或“EF”）；
（3）如图丁是该车自动测定汽车油箱内油面高度的装置原理图，下列关于该汽车说法错误的是______；
A. 油量表实质是电压表改装而成的
B. 定值电阻R0的作用起到保护电路的作用
C. 蓄电池充电时，电能转化为化学能
D. 加油的过程中，油量表的示数变大
（4）该油电混合动力汽车以60km/h的速度匀速行驶30min时，完全燃烧3kg燃油产生的热量为______J，发动机的效率为______%。
【答案】（1）开关 ； 并联 （2）EO （3）A （4）1.5×108 ； 33.3
【解析】【小问1】司机拨动这根横杆，转向灯才会工作，所以这根横杆起到了控制电路通断的作用，即司机所拨动的这根横杆相当于电路中的开关。若拨动横杆后发现有一个转向灯不亮，另一个仍能发光，说明这两个灯工作时互不影响，故这两灯并联。
【小问2】驾驶员踩下“油门”时，电路中变阻器阻值减小，说明此时变阻器接入电路的有效电阻丝变短，由图丙可知应将旋钮变阻器的EO接入电路分别与M、N连接。
【小问3】A．由图丁可知，油量表串联接入电路中，所以其实质是电流表，故A错误，符合题意；
B．当油箱中的油越来越多的时候，滑动变阻器接入电路的阻值就会越来越小，根据欧姆定律可知，此时电路中的电流就会越来越大，可能会烧坏油量表，所以定值电阻的作用就是保护电路，故B正确，不符合题意；
C．蓄电池充电时，相等于用电器，此时将电能转化为化学能，故C正确，不符合题意；
D．加油的过程中，油面上升通过浮子和杠杆使滑动变阻器连入电路的电阻变小，电路中的电流变大，油量表的示数变大，故D正确，不符合题意。故选A。
【小问4】完全燃烧3kg燃油产生的热量为
发动机为汽车提供的动力能量为
发动机对蓄电池充电的能量为
发动机的效率为实验序号
物距u/cm
像距v/cm
像的性质
1
60.0
12.0
倒立缩小实像
2
35.0
14.0
倒立缩小实像
3
30.0
15.0
倒立缩小实像
4
20.0
20.0
倒立等大实像
5
12.5
50.0
序号
液体
深度h/mm
U形管压强计
左水面/mm
右水面/mm
水面高度差/mm
1
水
30
187
215
28
2
60
172
230
58
3
90
129
243
84
4
盐水
90
155
247
92
实验次数
1
2
3
4
电阻
10
15
20
25
电流
0.20
0.13
0.10
插入的
物体
不放
物体
软铁
棒
铁合
金棒1
铁合
金棒2
铜棒
铝棒
碳棒
吸引的
物重/N
几乎
为0
0.5
0.6
0.35
几乎
为0
几乎
为0
几乎
为0
电热直饮机参数
热水温度：100℃
加热功率：2200W
热胆容积：1L
保温功率：100W
额定电压：220V
频率：50Hz
