物理：2025年山东省济南市平阴县中考一模试题（解析版）

这是一份物理：2025年山东省济南市平阴县中考一模试题（解析版），共17页。试卷主要包含了不允许使用计算器， 如图，电源电压不变，5倍等内容，欢迎下载使用。
注意事项：
1.答题前，考生务必将自己的姓名、准考证号、座号等填写在答题卡和试卷指定位置上。
2.答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其他答案标号。答非选择题时，用0.5mm黑色签字笔在答题卡上题号所提示的区域作答。在本试题上作答无效。
3.不允许使用计算器。
第Ⅰ卷选择题部分共40分
一、单项选择题：本题共10小题，每小题2分，共20分。每小题只有一个选项符合题目要求。

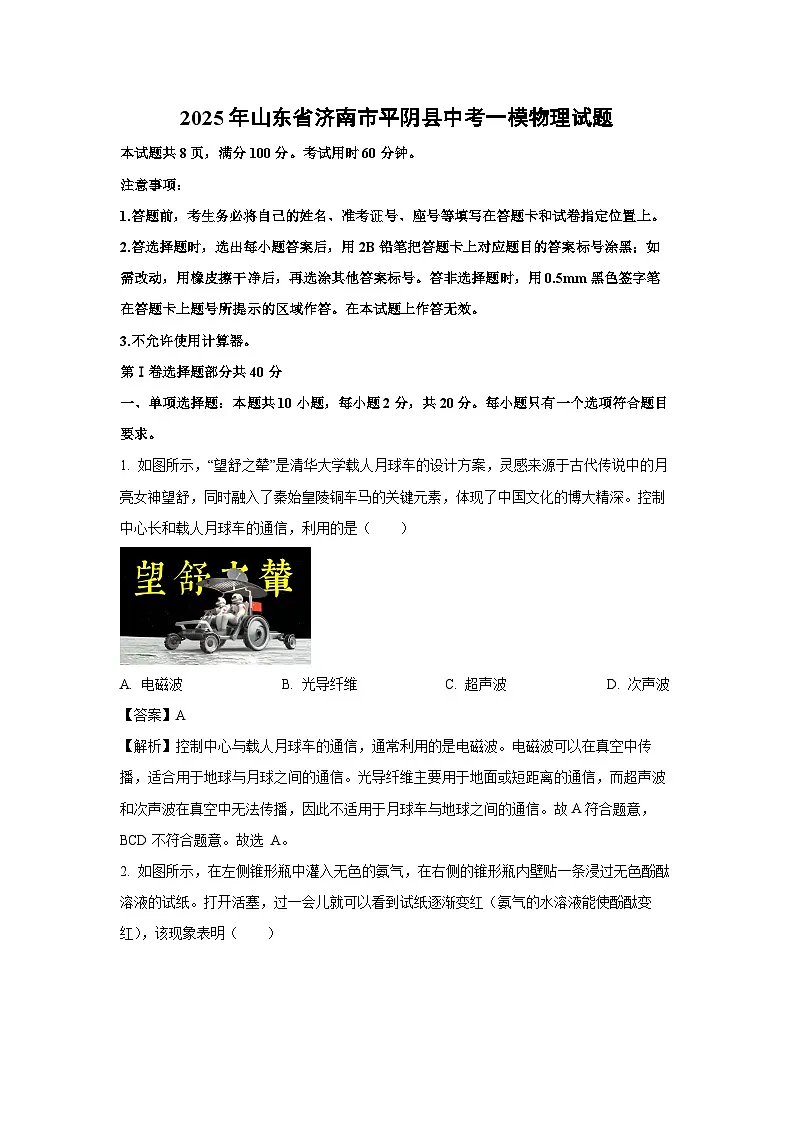

1. 如图所示，“望舒之辇”是清华大学载人月球车的设计方案，灵感来源于古代传说中的月亮女神望舒，同时融入了秦始皇陵铜车马的关键元素，体现了中国文化的博大精深。控制中心长和载人月球车的通信，利用的是（ ）
A. 电磁波B. 光导纤维C. 超声波D. 次声波
【答案】A
【解析】控制中心与载人月球车的通信，通常利用的是电磁波。电磁波可以在真空中传播，适合用于地球与月球之间的通信。光导纤维主要用于地面或短距离的通信，而超声波和次声波在真空中无法传播，因此不适用于月球车与地球之间的通信。故A符合题意，BCD不符合题意。故选 A。

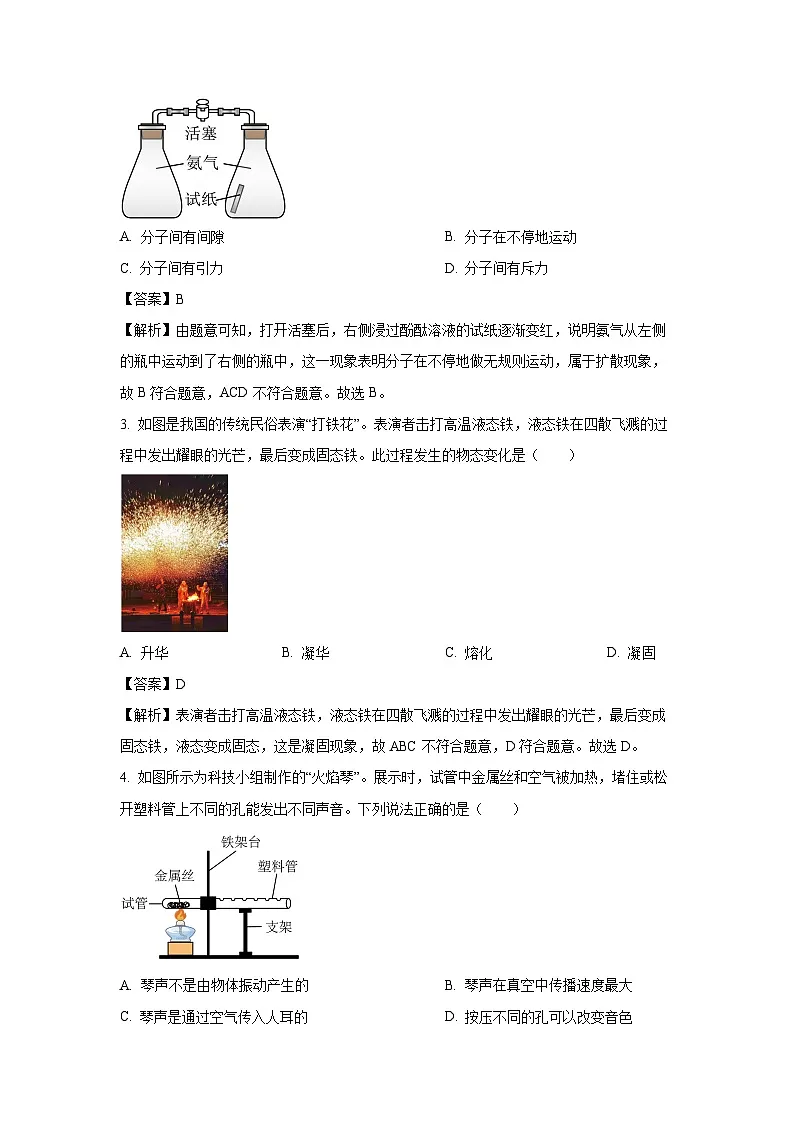

2. 如图所示，在左侧锥形瓶中灌入无色的氨气，在右侧的锥形瓶内壁贴一条浸过无色酚酞溶液的试纸。打开活塞，过一会儿就可以看到试纸逐渐变红（氨气的水溶液能使酚酞变红），该现象表明（ ）
A. 分子间有间隙B. 分子在不停地运动
C. 分子间有引力D. 分子间有斥力
【答案】B
【解析】由题意可知，打开活塞后，右侧浸过酚酞溶液的试纸逐渐变红，说明氨气从左侧的瓶中运动到了右侧的瓶中，这一现象表明分子在不停地做无规则运动，属于扩散现象，故B符合题意，ACD不符合题意。故选B。
3. 如图是我国的传统民俗表演“打铁花”。表演者击打高温液态铁，液态铁在四散飞溅的过程中发出耀眼的光芒，最后变成固态铁。此过程发生的物态变化是（ ）
A. 升华B. 凝华C. 熔化D. 凝固
【答案】D
【解析】表演者击打高温液态铁，液态铁在四散飞溅的过程中发出耀眼的光芒，最后变成固态铁，液态变成固态，这是凝固现象，故ABC不符合题意，D符合题意。故选D。
4. 如图所示为科技小组制作的“火焰琴”。展示时，试管中金属丝和空气被加热，堵住或松开塑料管上不同的孔能发出不同声音。下列说法正确的是（ ）
A. 琴声不是由物体振动产生的B. 琴声在真空中传播速度最大
C. 琴声是通过空气传入人耳的D. 按压不同的孔可以改变音色
【答案】C

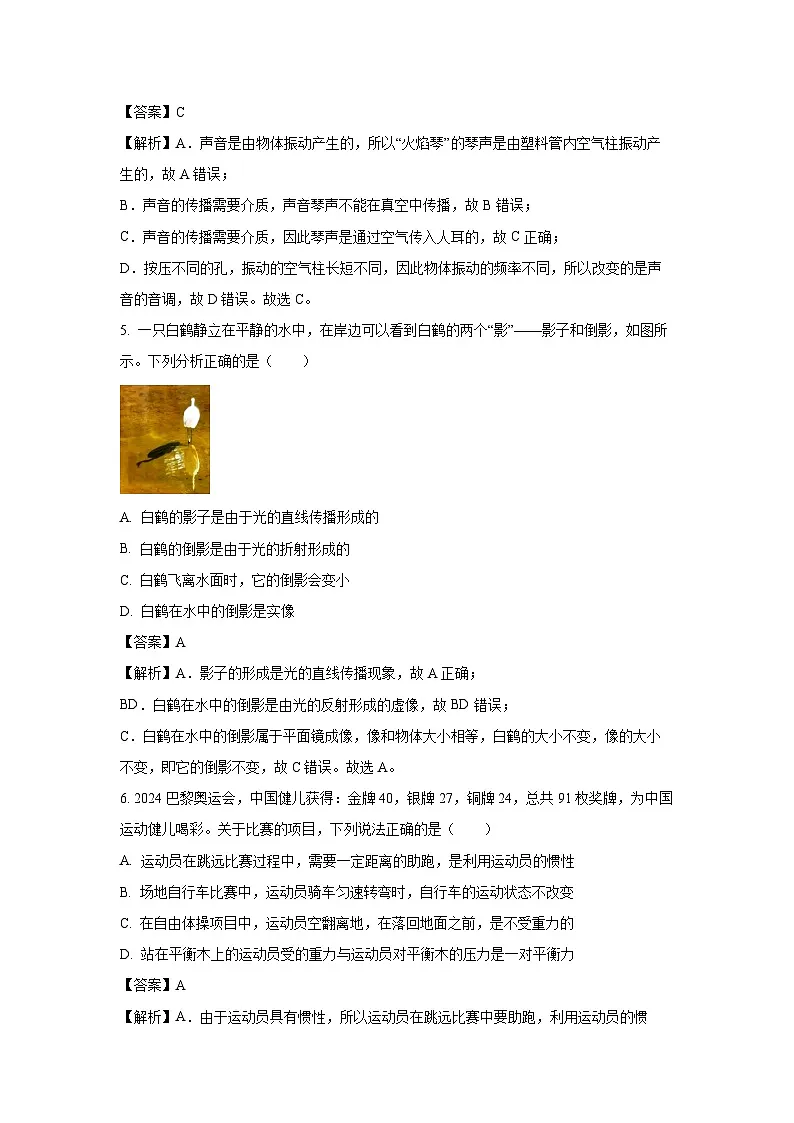

【解析】A．声音是由物体振动产生的，所以“火焰琴”的琴声是由塑料管内空气柱振动产生的，故A错误；
B．声音的传播需要介质，声音琴声不能在真空中传播，故B错误；
C．声音的传播需要介质，因此琴声是通过空气传入人耳的，故C正确；
D．按压不同的孔，振动的空气柱长短不同，因此物体振动的频率不同，所以改变的是声音的音调，故D错误。故选C。
5. 一只白鹤静立在平静的水中，在岸边可以看到白鹤的两个“影”——影子和倒影，如图所示。下列分析正确的是（ ）

A. 白鹤的影子是由于光的直线传播形成的
B. 白鹤的倒影是由于光的折射形成的
C. 白鹤飞离水面时，它的倒影会变小
D. 白鹤在水中的倒影是实像
【答案】A
【解析】A．影子的形成是光的直线传播现象，故A正确；
BD．白鹤在水中的倒影是由光的反射形成的虚像，故BD错误；
C．白鹤在水中的倒影属于平面镜成像，像和物体大小相等，白鹤的大小不变，像的大小不变，即它的倒影不变，故C错误。故选A。
6. 2024巴黎奥运会，中国健儿获得：金牌40，银牌27，铜牌24，总共91枚奖牌，为中国运动健儿喝彩。关于比赛的项目，下列说法正确的是（ ）
A. 运动员在跳远比赛过程中，需要一定距离的助跑，是利用运动员的惯性
B. 场地自行车比赛中，运动员骑车匀速转弯时，自行车的运动状态不改变
C. 在自由体操项目中，运动员空翻离地，在落回地面之前，是不受重力的
D. 站在平衡木上的运动员受的重力与运动员对平衡木的压力是一对平衡力
【答案】A
【解析】A．由于运动员具有惯性，所以运动员在跳远比赛中要助跑，利用运动员的惯性，能跳得更远，故A正确；
B．场地自行车比赛中，运动员骑车匀速转弯时，运动方向发生改变，自行车的运动状态改变，故B错误；
C．由于地球表面的物体都受到重力作用，所以在自由体操项目中，运动员在空翻离地后到落回地面前，仍受重力，故C错误；
D．运动员站在平衡木上静止不动，受到的重力方向竖直向下，运动员对平衡木的压力方向向下，两个力方向相同，所以不是一对平衡力，故D错误。故选A。
7. 如图，电源电压不变。闭合开关S1和S2，小灯泡L1和L2均正常发光，电流表有示数。下列分析正确的是（ ）
A. 闭合开关S1和S2时，灯泡L1和L2是串联的
B. 若只断开开关S2，则此时电流表示数会变小
C. 若只闭合开关S2，电路中只有小灯泡L2发光
D. 若L1比L2亮，则灯泡L1两端电压比L2的大
【答案】B
【解析】AB．闭合开关S1和S2时，电流从正极出发，经S1后，分成两条支路，分别经L1与S2、L2后，再经电流表回到负极，灯泡L1和L2是并联的，电流表测干路的电流，若只断开开关S2，则电路为L1的简单电路，此时电流表示数会变小，故A错误，B正确；
C．S1为干路上开关，若只闭合开关S2，电路处于断路，两灯都不发光，故C错误；
D．两灯并联，根据并联电路电压规律，则灯泡L1两端电压等于L2两端电压，故D错误。故选B。
8. 下图是我国古代劳动人民运送巨木的场景，通过杠杆、支架、悬绳、石块等，将巨木一端抬起，垫上圆木，将其移到其他地方。下列说法正确的是（ ）
A. 在支架下面垫的底面积较大的石块是为增大对地面的压强
B. 横杆相当于一个动力臂大于阻力臂的杠杆，省力也省距离
C. 当巨木太重无法抬起时，可增加横杆上悬绳与支架间距离
D. 垫上圆木将其移到其他地方，利用变滑动为滚动减小摩擦
【答案】D
【解析】A．支架下端垫有底面积较大的石块是为了增大和地面的接触面积（受力面积），减小支架对地面的压强，故A错误；
B．横杆相当于一个动力臂大于阻力臂的杠杆，可以省力，但费距离，故B错误；
C．增大横杆上悬绳与支架之间的距离，阻力臂变长，动力臂、阻力大小不变，根据杠杆平衡条件可知，动力变大，无法将巨木抬起，故C错误；
D．垫上圆木是将滑动摩擦力变为滚动摩擦力，其他条件相同时，滚动摩擦力比滑动摩擦力小，有利于利用圆木将其移到其他地方，故D正确。故选D。
9. 如图是探究电流热效应的实验装置，两个相同透明容器中密封着等量的空气和电阻R1、R2，其中R1=5Ω，R2= R3=10Ω。下列说法正确的是（ ）
A. 若同时闭合开关S1和S2，则通过电阻R1的电流是R2电流的0.5倍
B. 若只闭合开关S1，可以探究电流通过导体产生热量与电流的关系
C. 闭合S1和S2后，左侧U形管内液柱的高度差和右侧的高度差一样
D. 只闭合S1，若此时电流为0.2A，通电电阻R1产生热量为12J
【答案】D
【解析】AC．若同时闭合开关S1和S2，R1在干路上，R2与R3并联且阻值相等，根据欧姆定律I2=I3，根据并联电路电流的规律，则通过电阻R1的电流是R2与R3电流之和，即I1=I2+I3=2I2，通过电阻R1的电流是R2电流的2倍，根据焦耳定律Q=I2Rt可知
故左侧U形管内液柱的高度差比右侧的高度差大，故AC错误；
B．若只闭合开关S1，R1与R2串联，电流与通电时间相同，电阻不同，根据控制变量法，可以探究电流通过导体产生的热量与电阻的关系，故B错误；
D．只闭合S1，R1与R2串联，通电电阻R1产生热量为。D正确。故选D。
10. 跨学科实践活动中，小明的作品“隔板移物”引起了同学们的极大兴趣，其原理如图甲所示，、两个导体棒分别悬挂在两个蹄形磁体的磁场中，两导体棒通过导线相连，构成了一个闭合回路，用手推动导体棒左右摆动时，导体棒会随之摆动。下列关于这一现象的说法中正确的是（ ）
A. 导体棒左右摆动时，闭合回路中能够产生感应电流
B. 在导体棒左右摆动时，实现了电能向机械能的转化
C. 导体棒随之摆动的原理与图乙所示装置的原理不同
D. 手推动导体棒左右摆动时，导体棒不会随之摆动
【答案】A
【解析】AB．导体棒a左右摆动时切割磁感线，闭合回路中有感应电流产生，是发电机的工作原理，机械能转化为电能，故A正确，B错误；
C．导体棒a左右摆动时做切割磁感线，闭合的回路中有感应电流产生，导体棒b有电流通过并位于磁场中，在磁场中会受到力的作用，导体棒b随之摆动，图乙中闭合开关后，导体棒有电流通过，在磁场中受力的作用而运动，两者原理相同，故C错误；
D．用手推动导体棒b左右摆动时切割磁感线，闭合的回路中有感应电流产生，导体棒a有电流通过并位于磁场中，在磁场中会受到力的作用而摆动，故D错误。故选A。
二、多项选择题：本题共5小题，每小题4分，共20分。每小题给出的四个选项中，至少有两个选项符合题目的要求。
11. 学习物理要善于发现、善于思考。下列数据接近实际的是（ ）
A. 三层教学楼的总高度约为10mB. 一只普通鸡蛋的质量约为50g
C. 人感到舒适的环境温度约40℃D. 一节新干电池的电压约为220V
【答案】AB
【解析】A．一层教学楼高度约为3.5m，三层教学楼的总高度约为10m，故A符合题意；
B．一只鸡蛋的质量约为50g～60g，故B符合题意；
C．人感到舒适的环境温度约25℃，故C不符合题意；
D．一节新干电池的电压约为1.5V，故D不符合题意。故选AB。
12. 下列选项中，对我国古代劳动人民的发明创造理解正确的是（ ）
A. 甲图：神火飞鸦利用了物体之间力的作用是相互的
B. 乙图：船闸是我国古代劳动人民利用了连通器原理
C. 丙图：中医使用的“拔火罐”技术利用了大气压强
D. 丁图：司南能指南北是因为电荷间存在着相互作用
【答案】ABC
【解析】A．神火飞鸦利用火药燃烧产生的高温高压气体向后喷气，喷出气体对神火飞鸦产生一个反作用力，使之向前运动，利用了物体之间力的作用是相互的，故A正确；
B．船闸闸室与上下游之间，上端开口，下端相连，属于连通器，故B正确；
C．中医使用的“拔火罐”技术利用燃烧使罐内气压减小，低于大气压强工作的，故C正确；
D．地球是一个巨大的磁体，司南能指南北是利用地磁场工作的，故D错误。故选ABC。
13. 下列实例中，采用了相同科学方法的是（ ）
A. 用一条带箭头的直线表示光传播的径迹和方向，这条直线被称为光线
B. 探究动能大小与速度关系时，同一小球从斜面的不同高度由静止释放
C. 探究平面镜成像特点时，通过未点燃的蜡烛确定点燃蜡烛的像的位置
D. 探究液体内部的压强与液体的深度关系时，在同一种液体中进行实验
【答案】BD
【解析】A．用光线表示光的传播的径迹和方向，采用的是模型法；
B．探究物体的动能与速度的关系时，让同一小球从斜面的不同高度由静止滚下，采用的是控制变量法；
C．探究平面镜成像特点时，通过未点燃的蜡烛确定点燃蜡烛的像的位置，采用的等效替代法；
D．探究液体内部的压强与液体的深度关系时，在同一种液体中进行实验，采用的是控制变量法。综上，采用了相同科学方法的是BD，故BD符合题意，AC不符合题意。
故选BD。
14. 三峡水电站是当今世界上装机容量最大的水电站，三峡大坝横跨长江，雄伟壮丽（如图）。下列说法正确的是（ ）
A. 大自然中有丰富的水资源，水能是可再生的清洁能源
B. 利用大坝提高水位目的是储蓄更多势能，用来发电
C. 水力发电的过程就是将水的机械能转化为电能的过程
D. 机械能和电能可以相互转化，所以能量转化没方向性
【答案】ABC
【解析】AC．水力发电是将水的机械能转化为电能，水能可以从自然界不断的重复获取，且不污染环境，所以水能是可再生的清洁能源，故AC正确；
B．利用大坝提高水位，高度增加，水的重力势能增加，其的目的是储蓄更多的势能，用来发电，故B正确；
D．虽然机械能和电能可以相互转化，但是转化是有条件的，所以能量转化是有方向性的，故D错误。故选ABC。
15. 2024年6月2日，在鹊桥二号中继星的支持下，嫦娥六号着陆器和上升器组合体成功着陆在月球背面，探测器经受住了月背很大温差的考验，实现了人类首次在月背样品采集。下列相关说法正确的是（ ）
A. 采集样品返回地球后质量会减小
B. 太阳能电池是将太阳能转变为电能
C. 太阳能电池板上利用了半导体材料
D. 月球昼夜温差很大原因之一是缺水
【答案】BCD
【解析】A．质量是物体所含物质的多少，质量是物体的一种基本属性，它不随物体的形状、状态、位置的改变而改变。采集的样品从月球返回地球，位置发生变化，质量不变，故A错误；
B．太阳能电池工作时，消耗太阳能，产生电能，是将太阳能转化为电能，故B正确；
C．太阳能电池板是利用半导体材料的光伏效应将太阳能转化为电能，故C正确；
D．水的比热容较大，在吸收或放出相同热量时，温度变化较小。月球上缺水，物质的比热容小，在同样受热或冷却的情况下，温度变化大，所以月球昼夜温差很大原因之一是缺水，故D正确。故选BCD。
第Ⅱ卷非选择题部分共60分
三、填空题（16分）
16. 火箭也是一种热机，点火后起飞过程中将内能转化为__________能；火箭高速飞行时，火箭外壳与空气摩擦会发热，这是通过__________的方式改变外壳的内能。
【答案】机械 ； 做功
【解析】点火后起飞过程中，火箭的速度和高度都发生了改变，动能的影响因素是质量和速度，重力势能的影响因素是质量和高度，机械能是动能和势能的总和，所以该过程中将内能转化为机械能。火箭的外壳与空气摩擦会发热，外壳克服摩擦力做功，所以这是通过做功的方式改变内能。
17. 电给我们的生活带来了极大的便利，只有做到安全用电，电才能更好地为人类服务。在加油站，加油前一定要停车熄火、关闭电源和发动机，在加油现场切勿拍打衣物，因为在天气干燥时，毛发、皮肤和皮质坐垫等容易产生__________；生活中，对于有金属外壳的家用电器，其外壳需要__________。
【答案】静电 ；接地
【解析】在天气干燥时，在加油现场拍打衣物毛发、皮肤和皮质坐垫，手与这些物体进行摩擦，摩擦容易产生静电，可燃物遇到带电的物体容易燃烧爆炸，所以在加油站，加油前一定要停车熄火、关闭电源和发动机，在加油现场切勿拍打衣物。生活中，对于有金属外壳的家用电器，为了防止用电器漏电触电，金属外壳需要接地。
18. AI机器人逐渐改变了我们的生活，如图所示为我国自主研发的某款人形机器人，身高1.65m，质量55kg。某次测试中该机器人用100N竖直向上的力将箱子在2s内匀速抬高0.9m。此过程中机器人对箱子所做的功为______，对箱子所做的功的功率为______。
【答案】90J ；45W
【解析】根据功的计算公式W=Fs（其中W表示功，F表示力，s表示在力的方向上移动的距离），已知机器人对箱子的作用力F=100N，箱子在竖直方向上移动的距离s=0.9m，将其代入公式可得W=Fs=100N×0.9m=90J
功率的计算公式为​（其中​P表示功率，​W表示功，​t表示做功所用的时间）。​机器人对箱子做的功​W=90J，做功时间​t=2s，将其代入公式可得
19. 全自动洗衣机的进水阀门是由电磁铁控制的，其构造示意图如下。当线圈通电后产生磁场，线圈上端为_________极，对衔铁施加_________（填方向）的力，使衔铁移动，阀孔打开，水流进洗衣机。
【答案】S##南 ；向上
【解析】当线圈通电后产生磁场，由线圈所接电源正、负极可知，在线圈中电流方向是水平向左，根据安培定则判断可知，线圈下端为N（北）极，线圈上端为S（南）极。磁铁具有吸引铁、钴、镍等物质的性质，所以当线圈通电后产生磁场，该电磁铁对衔铁施加向上的吸引力，使衔铁移动，阀孔打开，水流进洗衣机。
四、作图题（6分）
20. 2025年第9届亚洲冬季运动会圆满落幕。本届亚冬会，中国代表团总共获得32金27银26铜，奖牌总数为85枚，金牌和奖牌都高居第一位。如图所示，中国选手李方慧在第九届亚冬会自由式滑雪女子U型场地技巧决赛中获得金牌，这是中国体育代表团在本届亚冬会上的首枚金牌。请画出此时该运动员所受重力的示意图。
【答案】见解析
【解析】从重心处画一条带箭头竖直向下线段，标注符号G。如下图所示：
21. 骑共享电动车时不戴头盔存在安全隐患，于是张明同学设计以下方案：骑行前，扫码成功后开关S1闭合，指示灯L亮，但电动机不工作；然后从车筐中取出头盔并戴上后，头盔内遥控设备遥控S2闭合，电动机才能通电工作；若只戴头盔不扫码则无法骑行。请在答题纸上的虚线方框内画出符合要求的电路图。
【答案】见解析
【解析】由题意可知，指示灯L仅由S1控制，扫码后亮起；电动机M需要S1和S2同时闭合才能工作。所以指示灯和电动机并联，开关S1控制整个电路，开关S2控制电动机M，电路如下图：
五、计算题（18分）
22. 2024年6月，我国探月工程嫦娥六号任务顺利完成人类首次从月球背面采样的壮举，带回了1935.3g珍贵样品。研究发现月壤包含成分较多，平均密度约1.5g/cm3。则该次取回的月壤体积为多少？
【答案】1290.2cm3
【解析】由得，该次取回的月壤体积为
23. 如图为我国自主研制的两栖战车，整车质量为26.5t，履带与地面的总接触面积5m2，水上最快航速可达40km/h，达到世界先进水平，某次任务中它以最快航速匀速穿过一宽为2400m的水域。已知：ρ水=1.0×103kg/m3，g=10N/kg。求：
（1）该战车停在水平地面时对地面的压强；
（2）该战车在水面漂浮时，所受水的浮力；
（3）此次任务中该战车穿过该水域需要多长时间。
【答案】（1）5.3×104Pa （2）2.65×105N （3）0.06h
【解析】【小问1】战车停在水平地面时对地面的压力为
该战车停在水平地面时对地面的压强为
【小问2】因为战车在水面上漂浮，所以所受水的浮力为
【小问3】由得此次任务中该战车穿过该水域需要的时间为
24. 小明家的电水壶的内部电路如图甲所示，其中R1、R2为电热丝，S是电源开关，S0是温控开关（水温达到100℃，自动由加热状态切换为保温状态）。该电水壶的部分重要参数如图乙所示。已知电源电压为220V。求：
（1）当开关S闭合，S0断开时，电路中的电流；
（2）电阻R2的电阻值；
（3）在加热状态下，该电水壶工作50s消耗的电能。
【答案】（1）0.2A （2）1100Ω （3）4.4×104J
【解析】【小问1】当开关S闭合，S0断开时，只有R2接入，为保温状态，由P=UI得此时电路中的电流为
【小问2】由得电阻R2的电阻值为
【小问3】在加热状态下，该电水壶工作50s消耗的电能为
六、实验探究题（20分）
25. 小明用焦距为15.0cm的凸透镜探究凸透镜的成像规律，当各器材位置如图所示时，光屏上承接到烛焰清晰的像
（1）实验前，应调整蜡烛、凸透镜和光屏的高度，使烛焰、凸透镜、光屏三者的中心大致在______________。
（2）此时烛焰的成像特点与_________（选填“照相机”“投影仪”或“放大镜”）的成像特点相同。
（3）实验时，若一只苍蝇落在了凸透镜上，光屏上_______（选填“有”或“没有”）苍蝇的像。
（4）小明将一副远视眼镜的镜片放在蜡烛与凸透镜之间且靠近凸透镜的地方，若保持光屏的位置不变，仅将蜡烛向_________移动适当距离，光屏上即可重新承接到烛焰清晰的像。
【答案】（1）同一高度 （2）照相机 （3）没有 （4） 右
【解析】（1）实验前，首先应调节凸透镜、光屏和烛焰，使它们的中心大致在同一高度，这样烛焰的像才可以成在光屏的中央。
（2）物距大于像距，成倒立缩小实像，是照相机成像原理。
（3）若一只苍蝇落在了凸透镜上，物距小于焦距，光屏上不成像。
（4）远视眼镜是凸透镜，有会聚作用，像会左移。此时将物体右移，物距减小，像变远，光屏上即可重新承接到烛焰清晰的像。
26. 同学们在“探究影响浮力大小的因素”实验中，根据日常生活经验提出了以下猜想：
①浮力大小与物体浸入液体中的深度有关；
②浮力大小与物体排开液体的体积有关；
③浮力大小与液体的密度有关。
实验步骤和数据如图所示（，g取10N/kg）
（1）根据实验数据，小聪计算出该物体浸没在水中受到的浮力大小是________N。
（2）为了验证猜想①，分析A与C、D三次实验，得出的结论是：浸没在液体中的物体所受浮力大小与浸入液体中的深度________（选填“有”或“无”）关。
（3）为了验证猜想②，分析A与________三次实验，得出的结论是：浸在液体中的物体所受浮力大小与物体排开液体的体积有关。
（4）小聪为了验证猜想③，分析A与B、E三次实验，得出的结论是：浸在液体中的物体所受浮力大小与液体的密度有关。你认为这样操作是________（选填“正确”或“错误”）的，理由是________。
（5）细心的小红利用实验数据还计算出步骤E中所用盐水的密度是________。
【答案】 （1） 4 （2）无 （3）B、C
（4）错误 ；没有控制排开液体的体积相等 （5）
【解析】（1）由图可知，物体的重力为6N，浸没在水中时弹簧测力计的示数为2N，根据称重法测浮力可知，物体浸没在水中受到的浮力大小为
（2）A与C、D三次实验中物体浸入液体的深度不同，根据称重法测浮力可知，A与C、D三次实验中弹簧测力计的示数相等，则浮力大小相等，故可以得出的结论：浸没在液体中的物体所受浮力大小与浸入液体中的深度无关。
（3）验证浮力大小与物体排开液体的体积有关，则需要保持液体的密度相同，改变物体排开液体的体积，故选择A与B、C三次实验，得出的结论是：浸在液体中的物体所受浮力大小与物体排开液体的体积有关。
（4）验证浮力大小与液体的密度有关，则需要保持物体排开液体的体积相等，改变液体的密度，A与B、E三次实验中，液体的密度不同，物体排开液体的体积也不同，未控制单一变量，故该操作时错误的，无法得出该结论。
（5）由（1）可知，物体浸没在水中时浮力为4N，则物体的体积为
物体在盐水中所受的浮力为
则步骤E中所用盐水的密度
27. 小超同学利用图甲所示电路探究电流与电阻的关系，电源电压恒定不变，有5Ω、10Ω、20Ω的定值电阻各一个，滑动变阻器标有“10Ω 1A”。

（1）请用笔画线代替导线将图甲的电路连接完整；
（2）连接电路前发现电压表指针如图乙所示，则需要对电压表______；连接电路时开关应断开，开关闭合前，应将滑动变阻器滑片P移至______（选填“A”或“B”）端；
（3）电路连接完成后，闭合开关，发现电压表有示数，电流表无示数，可能是_____故障
（4）排除故障后，当接入5Ω的定值电阻，调节滑片P使电压表示数达到所要控制的电压U1时，电流表指针如图丙所示，其示数为______A；更换为10Ω的电阻继续实验，发现滑动变阻器调到最大阻值时，才能使电压表示数达到U1，则电源电压为______V；
（5）当更换为20Ω的电阻时，为了顺利完成实验，需要换用最大阻值至少为______Ω的滑动变阻器。
【答案】（1）见解析 （2）调零 ； B （3）定值电阻R断路
（4） 0.4 ；4 （5）20
【解析】【小问1】在探究电流与电阻的关系实验中，电压表测量定值电阻两端电压，所以电压表与定值电阻并联，电流从电压表正接线柱流入，从负接线柱流出，如下图所示：
【小问2】由乙图可知，电压表的指针没有指在零刻度处，所以连接电路前发现电压表指针没有指在零刻度处，则需要对电压表的指针调零。为了保护电路中各元件安全，连接电路时，滑动变阻器的滑片P应移至阻值最大处，由甲图可知，应将滑片移至B端。
【小问3】闭合开关，电流表无示数，则电路中可能出现断路，电压表有示数，说明电压表的两端与电源相通，则可能是定值电阻发生了断路。
【小问4】由图甲可知，电流表选择0~0.6A量程，分度值为0.02A，则丙中电流表示数为0.4A。接入5Ω的定值电阻时，电阻R两端电压
更换为10Ω的电阻继续实验，发现滑动变阻器调到最大阻值时，才能使电压表示数达到U1，此时电流为
则电源电压为
【小问5】当更换为20Ω的电阻时，根据串联分压原理则有
解得，则为了顺利完成实验，需要换用最大阻值至少为20Ω的滑动变阻器。
