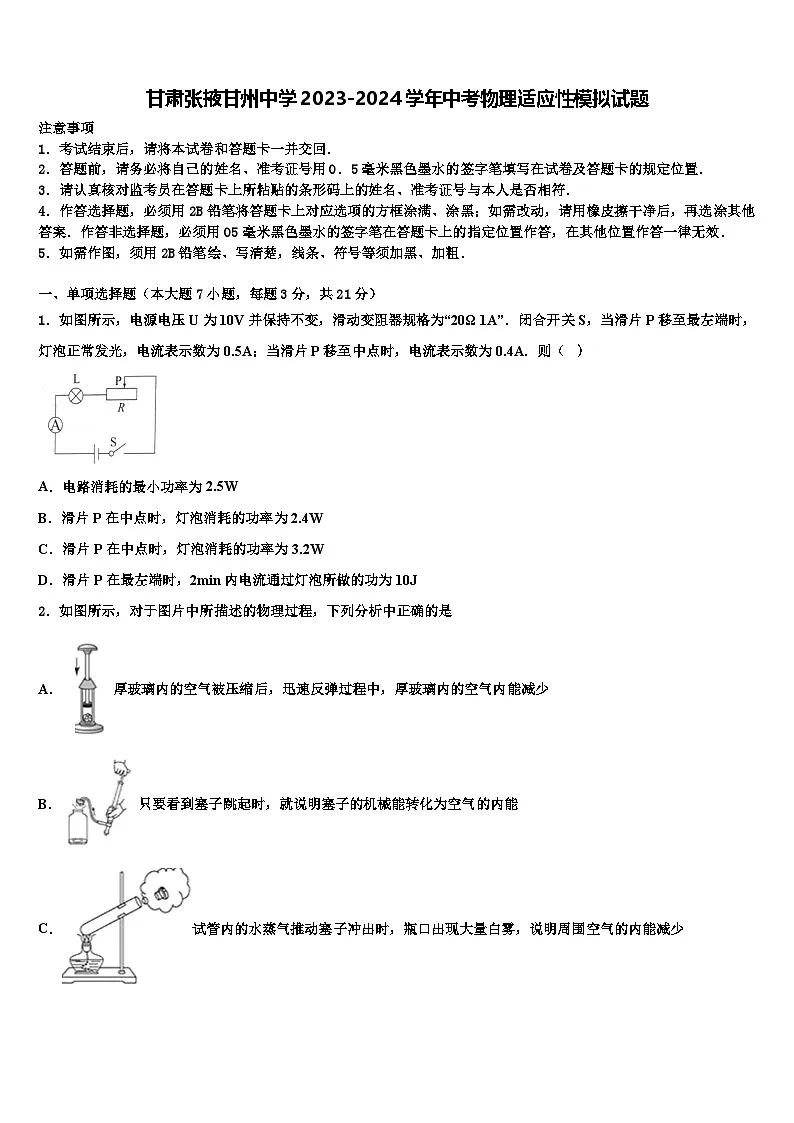

2024年甘肃张掖甘州中学中考物理适应性模拟试题（中考模拟 ）

这是一份2024年甘肃张掖甘州中学中考物理适应性模拟试题（中考模拟 ），共20页。试卷主要包含了关于声现象，下列说法正确的是等内容，欢迎下载使用。
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示，电源电压U为10V并保持不变，滑动变阻器规格为“20Ω 1A”．闭合开关S，当滑片P移至最左端时，灯泡正常发光，电流表示数为0.5A；当滑片P移至中点时，电流表示数为0.4A．则（ ）
A．电路消耗的最小功率为2.5W
B．滑片P在中点时，灯泡消耗的功率为2.4W
C．滑片P在中点时，灯泡消耗的功率为3.2W
D．滑片P在最左端时，2min内电流通过灯泡所做的功为10J
2．如图所示，对于图片中所描述的物理过程，下列分析中正确的是
A．厚玻璃内的空气被压缩后，迅速反弹过程中，厚玻璃内的空气内能减少
B．只要看到塞子跳起时，就说明塞子的机械能转化为空气的内能
C．试管内的水蒸气推动塞子冲出时，瓶口出现大量白雾，说明周围空气的内能减少

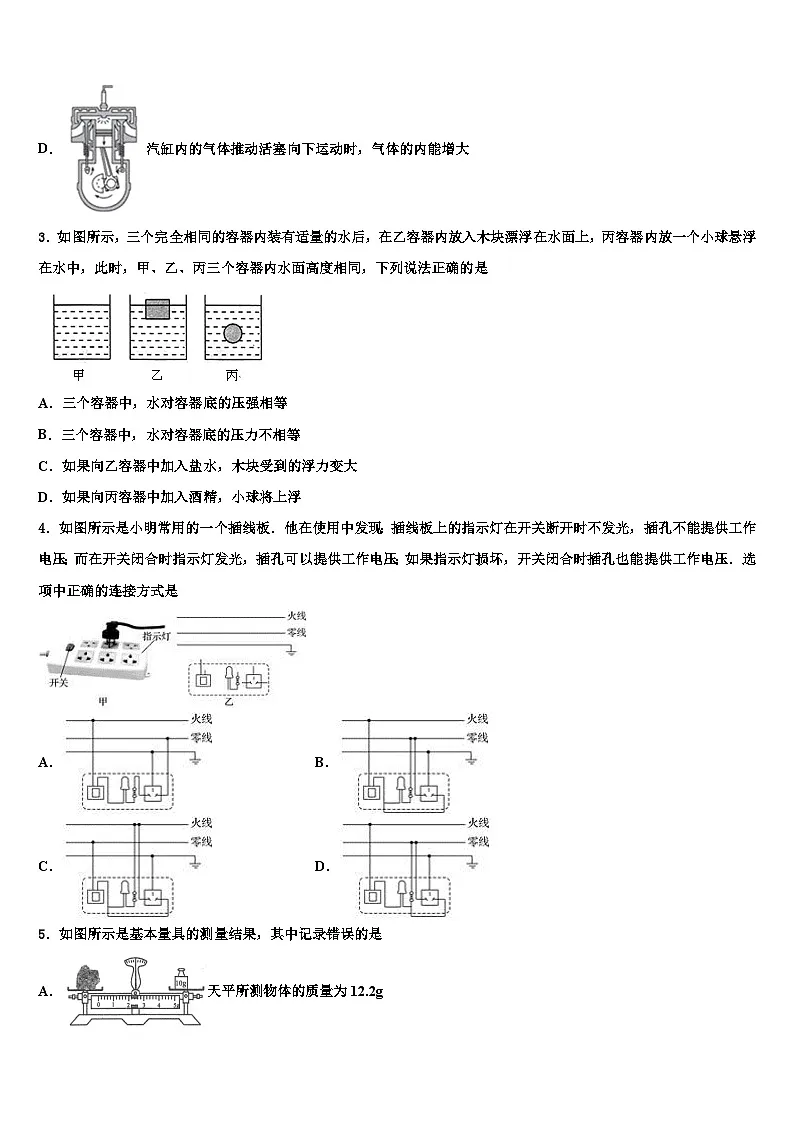

D．汽缸内的气体推动活塞向下运动时，气体的内能增大
3．如图所示，三个完全相同的容器内装有适量的水后，在乙容器内放入木块漂浮在水面上，丙容器内放一个小球悬浮在水中，此时，甲、乙、丙三个容器内水面高度相同，下列说法正确的是
A．三个容器中，水对容器底的压强相等
B．三个容器中，水对容器底的压力不相等
C．如果向乙容器中加入盐水，木块受到的浮力变大
D．如果向丙容器中加入酒精，小球将上浮
4．如图所示是小明常用的一个插线板．他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压．选项中正确的连接方式是
A．B．
C．D．

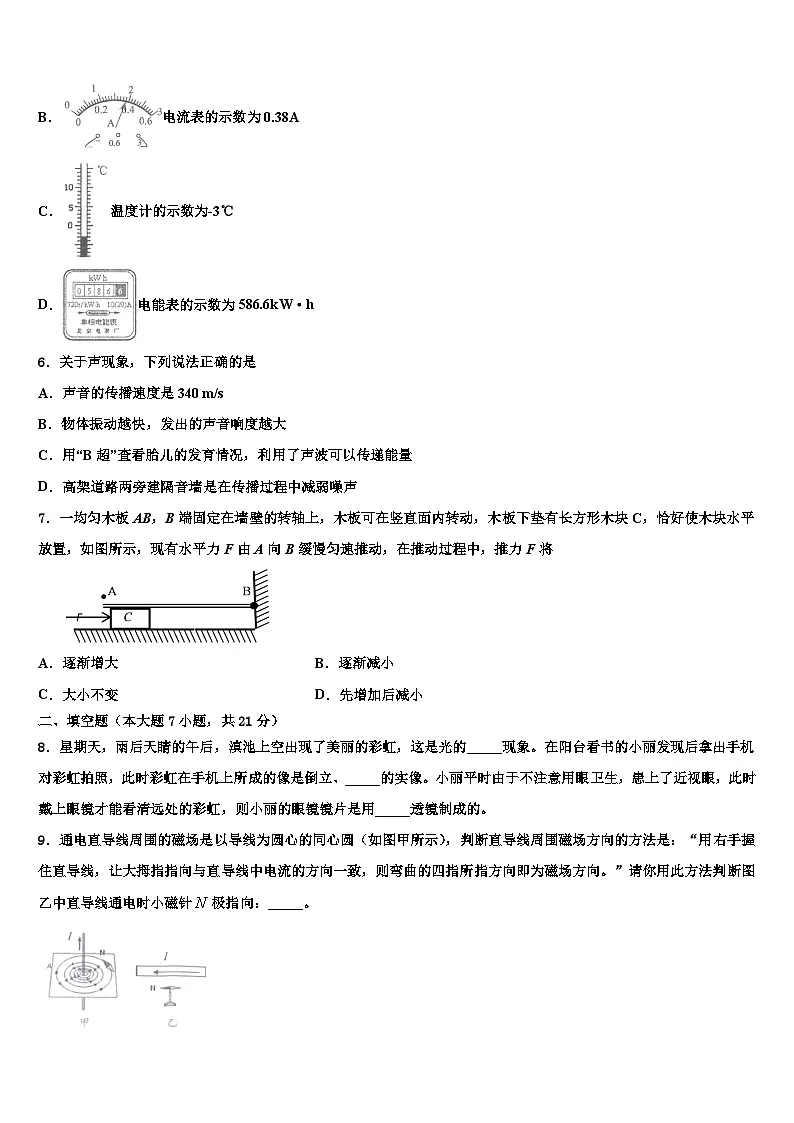

5．如图所示是基本量具的测量结果，其中记录错误的是
A．天平所测物体的质量为12.2g
B．电流表的示数为0.38A
C．温度计的示数为-3℃
D．电能表的示数为586.6kW·h
6．关于声现象，下列说法正确的是
A．声音的传播速度是340 m/s
B．物体振动越快，发出的声音响度越大
C．用“B超”查看胎儿的发育情况，利用了声波可以传递能量
D．高架道路两旁建隔音墙是在传播过程中减弱噪声
7．一均匀木板AB，B端固定在墙壁的转轴上，木板可在竖直面内转动，木板下垫有长方形木块C，恰好使木块水平放置，如图所示，现有水平力F由A向B缓慢匀速推动，在推动过程中，推力F将

A．逐渐增大B．逐渐减小
C．大小不变D．先增加后减小
二、填空题（本大题7小题，共21分）
8．星期天，雨后天睛的午后，滇池上空出现了美丽的彩虹，这是光的_____现象。在阳台看书的小丽发现后拿出手机对彩虹拍照，此时彩虹在手机上所成的像是倒立、_____的实像。小丽平时由于不注意用眼卫生，患上了近视眼，此时戴上眼镜才能看清远处的彩虹，则小丽的眼镜镜片是用_____透镜制成的。
9．通电直导线周围的磁场是以导线为圆心的同心圆（如图甲所示），判断直导线周围磁场方向的方法是：“用右手握住直导线，让大拇指指向与直导线中电流的方向一致，则弯曲的四指所指方向即为磁场方向。”请你用此方法判断图乙中直导线通电时小磁针极指向：_____。
10．物体A沿着斜面匀速下滑，在图中，_____（选填“G1”、“G2”或“G3”）为物体A所受重力的示意图．
11．考场内翻阅试卷时要很小心，不能发出很大的声音，这是为了控制声音的_____（选填“音色”、“音调”或“响度”）；倒车雷达利用_____（选填“超声波”或“电磁波”）探测障碍物，帮助司机倒车．
12．上海地区家用电视机正常工作时两端的电圧为_____伏，电视机工作时将_______转化为其他形式的能。远距离输电是通过___________输电线路输送的（选填“高压”或“低压”）。
13．如图，用300N的拉力F在20s内将重为500N的物体匀速提高2m。若不计摩擦和绳重，则动滑轮重为_____N，拉力的功率为_____，此滑轮组的机械效率为_____。
14．在寒冷的冬天,很多同学用热水袋装热水取暖,是利用了水的比热容比较_____(选填“大”或者“小”);如图为某型号电热水袋,袋内装有0.5kg的水,自动断电的温度为80℃,若某次给它通电时,袋内水的初温为20℃,当达到断电温度时,袋内水吸收的热量是______ J。（水的比热容为4.2×103J/(kg·℃)
三、作图题（共7分）
15．如图甲所示是生活中常用的一个插线板，开关断开时指示灯不发光，插孔不能提供工作电压；开关闭合时指示灯发光，插孔可以提供工作电压；若指示灯损坏，开关闭合时插孔也能提供工作电压．请在图乙中画出开关、指示灯、插孔的连接方式，并把接线板与电源线接通．
16．请将带开关的螺丝口灯泡和三孔插座正确接入图所示的电路中．
（_____）
17．图中两条光线是由同一点光源发出经平面镜反射后形成的，请完成光路图，并确定光源S的位置。
（_____）
四、实验题（本大题共5小题，共20分）
18．在探究“电压一定时，电流跟电阻的关系”的实验中，设计电路图如图甲所示。
请根据图甲电路图用笔画线代替导线将答题卡中图示实物连接成完整电路（导线不允许交叉）；在图乙中，闭合开关前滑动变阻器的滑片应移到_____（选填“A”或“B”）端；连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压。造成这一现象的原因可能是_____
A．电流表坏了B．滑动变阻器短路 C．电阻处接触不良D．电阻短路排除电路故障进行实验，多次改变R的阻值，并调节滑动变阻器，使电压示数保持不变，实验数据记录如下表。其中第5次实验电流表示数如图丙所示，其读数为_____；
（5）分析实验数据可得实验结论：_____；本实验采用的方法是控制变量法，在探究“焦耳定律“的实验时也采用了这个方法，即：在探究电流通过导体产生的热量与通电时间的关系时，就应该控制_____ 和电流不变。
19．在“探究影响滑动摩擦力大小因素”的实验中，小英做了如图甲所示的三次实验，用到了一个弹簧测力计、一个木块、一个砝码、两个材料相同但表面粗糙程度不同的长木板．实验中第1次和第2次用相同的长木板，第3次用表面更加粗糙的长木板．
（1）实验时用弹簧测力计沿水平方向拉动木块，使其在水平桌面上做_____，根据二力平衡知识，可知滑动摩擦力的大小_____（选填“大于”、“等于”或“小于”）拉力的大小．
（2）比较1、2两次实验，得出结论：_____．
（3）比较_____两次实验，是为了探究滑动摩擦力的大小与接触面粗糙程度的关系．
（4）刚开始小英做第1次实验时控制不好力度，拉力随时间变化的图象如图乙所示，木块的速度随时间变化的图象如图丙所示，则木块在第7s时的摩擦力为_____N．
（5）小芳同学将实验方法进行了改进，实验装置如图丁所示：将弹簧测力计一端固定，另一端钩住木块，木块下面是一长木板，实验时拉着长木板沿水平地面向右运动，此时木块受到的摩擦力方向_____，大小为_____N．这样改进的好处是_____．
20．小明在研究物体的浮沉时，发现铁块放入水中下沉，塑料块浸没在水中后上浮，为进一步探究物体的浮沉条件，他找来了下列器材：弹簧测力计、一杯水、细线、铁块A、塑料块B和塑料块C（B与A体积相同，C与A质量相同）。
（1）他按图甲和乙进行了实验，测出铁块受到的浮力大小为_____，并与重力比较，由此得出了物体下沉的条件。
（2）实验时，他无意中发现增大铁块浸没在水中的深度，某一时刻测力计的示数会突然变小，示数变小的原因是：_____。
（3）为探究物体上浮的条件，他选择了合适的塑料块，利用现有器材在题中（1）实验的基础上，增加一个实验步骤就完成了探究。
①选择的塑料块是_____（B/C）。
②增加的步骤：用弹簧测力计测出上面①中塑料块的重力G。
③当满足_____（用测得的物理量表示）条件时，物体上浮。
21．小明利用两个灯泡，探究“影响电流做功多少的因素”。如图a所示。电源由四节干电池串联，每节电压恒为1.5V，灯L1额定电压为3.8V，灯L2额定电压为2.5V。
（1）请用笔画线代替导线，将图中的实物电路连接完整，使滑片在最右端时滑动变阻器连入电路的阻值最大。
（_____________）
（2）L1、L2两灯应选择电阻________（选填“相同”或“不同”）的白炽灯泡，连接电路后闭合开关，调节滑动变阻器，应比较两灯泡亮暗和__________。总结发现：两灯串联时，通过灯泡的电流相等，电压越高，相同时间内电流做功越____（选填“多”或“少”），灯泡就越亮。
（3）小明为测出L1灯的额定电功率，在原电路中串联一只电流表如图b，正确连接电路后闭合开关，读出甲表示数为2.8V，乙表示数为1.8V，电流表示数为0.14A，当滑片移动至阻值最小处时，甲表示数如图c所示为_______V，小明对电路进行改进，取走L2灯和乙表，正确连接电路后，发现还是无法测量L1灯的额定功率。小明思考后，在不增加电路元件的情况下又对实验进行改进，顺利完成了实验，他的做法是_________。
（4）小明改进实验，顺利完成了实验，并记录5组实验数据在下表中，同时还记录了小灯泡的亮度变化情况，请仔细分析实验数据和实验现象，回答下列问题
①小灯泡的亮度由________决定。
②对比不同电压下小灯泡的电阻值，你有什么发现？把你的发现写成一句具有概括性的结_______。
22．在探究凸透镜成像规律时，如图甲所示，将A凸透镜固定在光具座上35cm刻线处，将点燃的蜡烛放置在光具座上5cm刻线处，移动光屏，使烛焰在光屏上成清晰的像，由A凸透镜成像中物距和像距的变化关系画出图像如图乙所示；接着他保持蜡烛的位置不变，将凸透镜A换为凸透镜B并保持位置不变，移动光屏，使烛焰在光屏上成清晰的像，如图丙所示.
（1）请根据上述实验现象和凸透镜成像规律判断：凸透镜A的焦距是______________cm，凸透镜A的焦距________________凸透镜B的焦距（选填“大于”、“小于”或“等于”）.
（2）在甲图中，保持凸透镜不动，把蜡烛向右移动5cm，要想在光屏上再次得到清晰的像，应该把光屏向_______（选填“左”、“右”）移动一段距离，像将______（选填“变大”、“变小”或“不变”）.
（3）图丙所示的实验现象可以说明____的成像特点（选填“照相机”、“幻灯机”或“放大镜”）；若将远视眼镜放在蜡烛与凸透镜之间，光屏上原来清晰的像变模糊了，若保持凸透镜和光屏的位置不动，应使蜡烛__（选填“靠近”、“远离”）凸透镜，则又能在光屏上看到蜡烛清晰的像.
五、计算题（本大题共2小题，共13分）
23．体积为的金属小球浸没在水中。求：小球排开水的体积；小球受到的浮力。
24．在图甲所示电路中，电源电压恒为9V，灯泡L的额定电压为6V，通过灯泡L的电流I与灯泡两端的电压U的关系如图乙所示，求：灯泡的额定功率；灯泡正常发光时，滑动变阻器接入电路的阻值；
六、综合能力题（本大题共3小题，共18分）
25．在青铜峡市“中华黄河坛”文化长廊中，有一尊高大的人物雕像栩栩如生，这引起了小华的兴趣，他想测算的雕像的质量以及它对莲花底座的压强有多大，为此，小华从黄河坛文化馆中获取了以下资料：①一枚用同样材质做成的按比例缩小的雕像样品；②雕像的实际高度H；③从数学知识的角度获知，雕像与样品的体积比等于它们高度比的立方；在此基础上，小华又找到了天平、刻度尺、一个能够放入雕像样品的大号量筒、细线、清水等器材进行测算．
要测算雕像的质量M，你认为小华至少需要进行哪些操作测量，并用字母表示这些测量的物理量；请你用已知量、测得量，推导出测算雕像质量M的表达式；若莲花底座的受力面积为S，请你写出雕像对莲花底座压强的表达式p= （用已知量、测得量表示）．
26．问题解决——油量报警装置：
小雨想要利用电磁继电器制作一个油量自动报警装置．要求：油箱内油量充足时绿灯亮、红灯灭，显示正常；储油过少时绿灯灭、红灯亮，报警提醒油量过少．请利用下图器材，再添加一个电源，将电路设计填画完整．
并简述此装置的工作过程____．（提示：电磁继电器所用弹簧拉力较大，电磁铁磁性必须大到一定程度才能把衔铁吸引下来，否则弹会把衔铁抬起来．）
27．饮水机是一种常用的家用电器，图甲为饮水机结构剖面图，其加热水槽部分工作原理电路图如图乙所示，其中S是温控开关，R1是加热电阻，R2是定值电阻．当饮水机处于加热状态时，水被迅速加热，达到预定温度时，S自动切换到另处于保温状态.请回答下列问题：
（1）当开关S与________接触时，此时饮水机处于保温状态．
（2）若饮水机加热时加热管的功率为550W，而保温时加热管的功率为88W，求电阻R2的阻值____（不考虑温度对阻值的影响，且不计指示灯的阻值）．
（3）如图甲控水槽内浮体A与阀门C固定相连，当A恰好浸没时阀门C关闭，A未浸没时C略有下降，桶内水流入控水槽中．己知浮体A的体积为55cm3，阀门C的横截面积为1cm2；浮体A与阀门C共重0.15N，（不计大气压强）．求：
①浮体A浸没时所受浮力为多大？______
②桶内水位的最大高度是多少？__________
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
解：滑片P在最左端时，电路中只有灯泡，灯泡正常发光，由I＝得，灯泡正常发光时的电阻：RL＝＝20Ω；滑动变阻器连入电路的电阻最大时，电路消耗的功率最小，假设灯泡电阻不随温度的变化，则P最小＝＝2.5W；而实际上灯泡不正常工作时的电阻小于正常工作时的电阻，所以，电路消耗的最小功率不是2.5W；故A错误；（2）滑片P在中点时，电流表示数为0.4A，根据I＝可得，此时滑动变阻器两端的电压：U滑＝IR滑＝0.4A××20Ω＝4V，因串联电路电压规律可得此时灯泡两端的电压：UL′＝U﹣U滑＝10V﹣4V＝6V，灯泡的实际功率：PL＝UL′I＝6V×0.4A＝2.4W；故B正确，C错误；滑片P在最左端时，2min内电流通过灯泡做的功：WL＝UILt＝10V×0.5A×2×60s＝600J，故D错误．故选B．
点睛：当滑片P移至最左端时，电路为灯泡的简单电路，知道电路中的电流，灯泡正常发光，根据欧姆定律求出灯丝电阻；当滑动变阻器连入电路的电阻最大时电路消耗的功率最小，利用串联电路的特点和功率的公式即可求出假设灯泡电阻不变时的最小功率；然后即可比较判断；滑片P在中点时，根据欧姆定律求出滑动变阻器两端的电压，根据串联电路的电压特点求出灯泡两端的电压，根据P＝UI求出灯泡的实际功率；根据W＝UIt可求出电流通过灯泡做的功．
2、A
【解析】
A. 图甲，厚玻璃内的空气被压缩后，迅速反弹过程中空气对活塞做功，所以厚玻璃内的空气内能减少，故A 正确；B．看到塞子跳起时，说明瓶内气体的内能转化为塞子的机械能，故B错误．C．试管内的水蒸气推动塞子冲出是，瓶口出现大量白雾，说明瓶内的水蒸气内能减少，故C错误．D．图丁为做功冲程，内能转化为机械能，故气体的内能减少，故D错误．
3、A
【解析】
A．因为甲、乙、丙三个容器内水面高度相同，由液体压强公式p=ρgh可得，三容器中，水对容器底的压强是相等的，A正确，符合题意；
B．因为压强相等，由公式F=pS可知在压强p相等，受力面积S相等时，三容器中，水对容器底的压力相等，B不正确，不符合题意；
C．如果向乙容器中加入盐水，则液体密度变大，木块仍然漂浮，浮力大小等于木块重力大小，即木块所受浮力大小不变，C错误，不符合题意；
D．如果向丙容器中加入酒精，则混合液体的密度减小，原来悬浮的小球将下沉，D错误，不符合题意．
4、B
【解析】
插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全，故选B．
5、B
【解析】
根据题中“如图所示是基本量具的测量结果，其中记录错误的是”可知，本题考查测量工具的读数。使用测量工具首先要认清量程和分度值，按照不同测量工具的读数规则进行分析判断。
【详解】
A．天平测量物体的质量为砝码质量和游码示数之和，在天平的标尺上，1g之间有5个小格，一个小格代表0.2g，被测物体的质量为m=10g+2.2g=12.2g，故A读数正确。
B．由图知，电流表选择的是0~3A量程，对应的分度值为0.1A，此时的示数为1.9A，故B读数错误。
C．在温度计上，10℃之间有10个小格，一个小格代表1℃，液柱最高处在0℃以下，说明温度低于0℃，为-3℃，故C读数正确。
D．电能表的最后一位是小数，单位是kW•h，因此示数为586.6 kW•h，故D读数正确。
6、D
【解析】
A、声音只有在15℃空气中的传播速度才是340m/s，故A错误；
B、物体振动越快，发出的声音音调越高，故B错误；
C、用“B超”查看胎儿的发育情况，利用了声波可以传递信息，故C错误；
D、高架道路两旁建隔音墙可以阻断声音的传播，故是在传播过程中减弱噪声，故D正确．
7、A
【解析】
以杆为研究对象，杆受重力G和C对它的支持力F支，重力的力臂为lG，支持力的力臂为l支，根据杠杆平衡条件可得：F支l支=GlG，水平力F由A向B缓慢匀速推动木块，F支的力臂在减小，重力G及其力臂lG均不变，根据杠杆平衡条件可知，在整个过程中支持力在逐渐增大；由于支持力逐渐变大，且力的作用是相互的，所以可知杆对物体C的压力也逐渐变大，根据影响摩擦力大小的因素可知，C和木板间、C和地面间的摩擦力逐渐增大，木块C匀速运动，受到推力和摩擦力是平衡力，推力大小等于摩擦力大小，由力的平衡条件可知，水平推力F也逐渐增大，故A符合题意，BCD不符合题意。
二、填空题（本大题7小题，共21分）
8、色散 缩小 凹
【解析】
雨过天晴，天空出现了美丽的彩虹，这是由于太阳光照到空气中的小水滴上，被分解为绚丽的七色光，即光的色散；拿出手机对彩虹拍照，物体在凸透镜二倍焦距以外，成倒立、缩小的实像；不注意用眼卫生，患上近视是因为晶状体变厚，对光线的会聚能力增强，形成了近视眼，近视眼成的像在视网膜的前方，要矫正近视眼需要使光线发散一些，由于凹透镜对光线有发散作用，故用凹透镜来矫正。
9、垂直纸面向外
【解析】
由乙图知，导线中的电流从右到左，根据题中的方法，用右手握住直导线，让大拇指指向与直导线中电流的方向一致，则弯曲的四指所指方向即为磁场方向，所以直导线下方的磁场方向是垂直纸面向外，因小磁针静止时N极的指向为磁场方向，所以小磁针的N极垂直纸面向外。
10、G3
【解析】
不管物体怎样运动，其所受重力的方向总是竖直向下的，所以，图中G3为物体A所受重力的示意图.
11、响度 超声波
【解析】
考场内翻阅试卷时要很小心，不能发出很大的声音，是为了控制声音的响度；
汽车的倒车雷达是超声波的应用，说明声音可以传递信息．
12、220 电能 高压
【解析】
我国家庭电路中各用电器的额定电压是220V，所以家用电视机正常工作的电压是220V，电视机工作时，消耗电能，产生其他形式的能，将电能转化为其他形式的能；在输送功率一定时，由P=UI可知电压越高，电流越小；由Q=I2Rt可知输送过程中损失的能量越小，所以远距离输电采用高压输电。
13、100 60W 83.3%
【解析】
由图可知n＝2，不计绳重和摩擦，由F＝（G+G动）可得，动滑轮的重力：
G动＝2F﹣G＝2×300N﹣500N＝100N；
拉力做的总功：W总＝Fs＝F×2h＝300N×2×2m＝1200J，
拉力的功率：P＝；
有用功：W有＝Gh＝500N×2m＝1000J，
此滑轮组的机械效率：η＝×100%＝×100%≈83.3%。
14、大 1.26×105 J
【解析】
因为水的比热容比较大，即其吸热、放热能力都比较强，所以生活中常用水来做加热液或冷却液；质量为0.5kg的水温度从20℃升高到80℃,吸收的热量为Q=cm△t=4.2×103J/(kg·℃)×0.5kg×（80℃-20℃）=1.26×105 J。
三、作图题（共7分）
15、
【解析】
根据实际情况可知，插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全；三孔插座是左零线、右火线，上接地，连线如图所示．
16、见解析所示
【解析】
对于电灯接线操作的基本要求是：“火线零线并排走，零线直接进灯头，火线接在开关上，通过开关进灯头”．而对于插座的接线方法是要求“左零右火”，三孔插座还要求中接地．如图所示：
17、
【解析】
首先反向延长两条反射光线交于一点即像点S′，然后做出像点关于镜面的对称点S，然后完成光路，如图所示：
四、实验题（本大题共5小题，共20分）
18、 A C 0.12A 电压一定时，导体中的电流与其电阻成反比 电阻
【解析】
（1）电压表并联在电阻两端，滑动变阻器串联在电路中，接线要按照“一上一下”的原则，连接电路图如下：
（2）为保护电路，开闭合开关前，滑动变阻器的滑片在阻值最大处，即A端；
（3）电流表无示数，说明电路为断路或电流表坏了，移动滑动变阻器的滑片，电压表示数始终接近电源电压，说明电流表没坏且电压表的两端和电源的两端相连，说明电压表以外无断路，故是电阻处接触不良或断路，故ABD错误，C正确；
（4）图丙中电流表用的是0.6A量程，分度值为0.02A，故其示数为0.12A；
（5）分析表格数据可知，电压一定时，通过电阻电流的变化倍数和电阻阻值变化倍数的倒数相等，故可得结论：电压一定时，导体中的电流与其电阻成反比。
（6）为了研究电流通过导体产生的热量跟通电时间的关系，应控制电阻和电流不变，改变通电时间。
19、匀速直线 等于 在接触面粗糙程度一定时，压力越大，摩擦力越大 2、3 3 水平向右 2.8 不需要木板做匀速直线运动，便于实验操作
【解析】
（1）只有沿水平方向拉着物体做匀速直线运动，物体在水平方向上受到平衡力的作用，拉力大小才等于摩擦力的大小，实验时，用弹簧测力计水平拉动木块，使它沿长木板做匀速直线运动，根据二力平衡知识，从而测出木块与长木板之间的滑动摩擦力；
（2）由1、2两次接触面粗糙程度相同，压力不同，是探究滑动摩擦力的大小跟压力大小的关系，故可以得出：在接触面粗糙程度一定时，压力越大，摩擦力越大；
（3）要探究滑动摩擦力的大小与接触面粗糙程度的关系，需要控制压力相同，改变接触面的粗糙程度，如图2、3两次符合要求．
（4）由图丙可知：2～6s物体做匀速运动，此时物体处于平衡状态，受到的拉力和摩擦力是一对平衡力，大小相等，由图乙可知此过程的拉力为3N，所以滑动摩擦力为3N；6～8s物体做减速运动，但由于压力的接触面的粗糙程度不变，摩擦力不变，仍为3N，故第7s时，摩擦力为3N；
（5）木块处于静止状态，受到平衡力的作用，拉力和摩擦力大小相等，方向相反，因测力计对木块的拉力方向水平向左，故木块受到的摩擦力方向为水平向右；
弹簧测力计分度值为0.1N，此时示数为2.8N，即拉力为2.8N，故滑动摩擦力为2.8N；
改进后，木块与弹簧测力计固定不动，拉动木板运动，一方面，不需要木板做匀速直线运动，便于实验操作，另一方面，由于测力计静止便于读数．
20、F1 -F2 铁块接触到容器底部 B F1-F2 >G
【解析】
(1)[1]根据称重法，铁块受到的浮力大小
F=F1-F2
(2)[2]他无意中发现增大铁块浸没在水中的深度，某一时刻测力计的示数会突然变小，说明铁块受到别外一个向上的力作用，这是因为铁块接触到容器底部，受到容器底部施加的一个向上的作用力而使弹簧测力计示数减小了。
(3)①[3]根据题目条件，因B与A体积相同，根据控制变量法及影响浮力大小的因素，所以选用塑料B，其浸没时受到的浮力大小等于铁块受到的浮力大小F1-F2。
②增加的步骤是用弹簧测力计测出B塑料块的重力G。
③[4]当满足
F1-F2＞G
条件时，物体上浮。
21、 不同 电压表示数 多 3.5 减掉一节干电池 实际电功率 灯泡的电阻随两端电压的增大而增大。
【解析】
（1）将滑动变阻器串联在电路中，滑片位于最右端时，滑动变阻器接入电路的电阻值最大，则滑动变阻器的下面应接左边的接线柱，如图所示：
（2）探究电流做功和电压的关系，改变灯泡的电压，L1、L2两灯应选择电阻不同的白炽灯泡，连接电路后闭合开关，调节滑动变阻器，比较两灯泡亮暗和电压表示数；可以得到：两灯串联时，通过灯泡的电流相等，电压越高，相同时间内电流做功越多，灯泡就越亮；
（3）由图c可知，电压表量程0～15V，分度值0.5V，电压表示数为3.5V；
开始正确连接电路后闭合开关，甲表示数为2.8V，乙表示数为1.8V，电流表示数为0.14A，L1灯的电阻R1==20Ω， L2灯的电阻R2=≈13Ω，电源电压U= 4×1.5V=6V，总电阻R=≈43Ω，滑动变阻器最大阻值为R滑=R-R1-R2=43Ω-20Ω-13Ω=10Ω，当滑片移到阻值最小时，甲表示数为3.5V，无法使L1正常发光，那么取走L2后，假设滑片移到阻值最大位置，电阻为10Ω，L1电阻大于20Ω，根据分压关系，L1两端电压不低于4V，所以滑动变阻器最大阻值偏小，或者说电源电压偏大，在不允许增加器材的条件下，只能去掉一节电池；
（4）①分析表格中的数据，小灯泡的实际功率越大，小灯泡越亮，说明小灯泡的亮度由实际功率决定；
②由表中数据可知，灯泡两端的电压增大时，灯泡的电阻增大，即灯泡的电阻随两端电压的增大而增大。
22、 10 小于 右 变大 幻灯机 靠近
【解析】（1）根据图乙可知，当u＝v＝20cm时，蜡烛成等大的实像，这时u＝v＝2f，所以f＝10cm，即凸透镜A的焦距是10cm。设凸透镜B的 焦距为fB，由图丙知fB＜30cm＜2fB,所以15cm＜fB＜30cm，所以凸透镜A的焦距小于凸透镜B的焦距。（2）原来蜡烛距离凸透镜30cm，蜡烛右移5cm后，物距变为25cm，根据凸透镜成像特点，物距变小，像距变大，所以光屏应向右移动，像距比原来更大，所以像将变大；（3）图丙所示实验中，蜡烛通过凸透镜成放大倒立的实像，与幻灯机的工作原理一致；把远视眼镜放在蜡烛与凸透镜之间，远视眼镜相当于一个放大镜，所以通过透镜B成像的是蜡烛的放大的虚像，像的位置在蜡烛的左侧，要想还在原来的装置上成像，需要蜡烛靠近透镜，使其通过远视眼镜所成的放大虚像在原来蜡烛的位置上。
点睛：本题考查凸透镜成像规律的实验探究。（1）①要解决此题，根据凸透镜成像的规律之一．物距等于二倍焦距成倒立等大实像．然后通过图象分析出该凸透镜的焦距．②根据物距和凸透镜的焦距关系，求出两个凸透镜的焦距，比较焦距大小．（2）根据物近像远像变大规律解答.（3）根据凸透镜成像的三种情况和应用及光路可逆来解答此题。
五、计算题（本大题共2小题，共13分）
23、（1）5×10-3m3；（2）49N
【解析】
（1）因为小球浸没在水中，所以小球排开水的体积：V排=V=5×10-3m3；
（2）小球受到的浮力：F浮=ρ水gV排=1×103kg/m3×9.8N/kg×5×10-3m3=49N。
答：（1）小球排开水的体积为5×10-3m3；
（2）小球受到的浮力为49N。
24、（1）3W；（2）6Ω
【解析】
（1）由图乙可知，当灯泡两端的电压为额定电压6V时，通过灯泡的电流I额=0.5A，则灯泡的额定功率
；
（2）灯泡正常发光时，滑动变阻器两端的电压
，
滑动变阻器接入电路的阻值：。
答：（1）灯泡的额定功率为3W；（2）灯泡正常发光时，滑动变阻器接入电路的阻值为6Ω；
六、综合能力题（本大题共3小题，共18分）
25、（1）要测算雕像的质量M，需要进行的操作测量有：
①用天平测出雕像样品的质量m；②用刻度尺测出雕像样品的高度h；
（2）雕像质量的表达式M=；（3）．
【解析】
(1)要想算雕像的质量M，就要测量雕像样品的质量及其雕像与雕像样品之间的体积关系，由题意知雕像与样品的体积比等于它们高度比的立方；故在已知雕像高度为H的情况下，只要测量出雕像样品的高度即可，所以需要进行的操作测量及物理量为：①用天平测出雕像样品的质量m；②用刻度尺测出雕像样品的高度h；
(2)因雕像与其样品为同种材料，所以密度相同，故：
；
整理得：
M=；
又因雕像与样品的体积比等于它们高度比的立方得：
M=；
(3)若莲花底座的受力面积为S，雕像对莲花底座压强的表达式：
p=。
26、 详见解析
【解析】
用导线将电源、变阻器、定值电阻R0和电磁铁顺次连接起来；使电磁继电器的静触点与电源相连，动触点A和B分别与红灯和绿灯的一个接线柱相连，红灯和绿灯另外一个接线柱分别与电源相连．如图所示：
储油过少，滑片向上移动，接入电阻变大，电流变小，电磁铁磁性减弱，衔铁向上，接A触点，红灯亮．储油过多，滑片向下移动，接入电阻变小，电流变大，电磁铁磁性增强，衔铁被吸下，接B触点，绿灯亮．
27、b 132Ω 0.55N 0.4m
【解析】
（1）由图乙知，S接a时，R1与红灯串联；S接b时，R1、R2、绿灯串联．不计指示灯的阻值，所以S接b时，电路中电阻大，电压一定时，由P=可知此时电路消耗功率较小，此时为保温状态；则S接a时为加热状态；
（2）S接a时为加热状态，加热时加热管的功率为550W，R1的阻值：R1= =88Ω，S接b时为保温状态，R1和R2串联，此时加热管的功率为88W（即R1的功率为88W），电路中电流：I=I1==1A，
由欧姆定律可得：R1+R2==220Ω，
所以R2=220Ω-88Ω=132Ω；
（3）①浮体A完全浸没时受到的浮力：F浮=ρ水V排g=1.0×103kg/m3×55×10-6m3×10N/kg=0.55N；
②浮体A受力平衡，即水对C的压力、A和C总重力以及浮力平衡，所以有：F压+G=F浮，则F压=F浮-G=0.55N-0.15N=0.4N，所以阀门C受到水的压强：p==4×103Pa，水的深度：h==0.4m．
实验次数
1
2
3
4
5
电阻R/Ω
5
10
15
20
25
电流I/A
0.6
0.3
0.2
0.15
实验次数
1
2
3
4
5
电压（V）
3
3.2
3.8
4
4.2
电流（A）
0.28
0.29
0.31
0.32
0.33
电功率
0.84
0.928
1.178
1.28
1.386
亮度
由暗到亮
