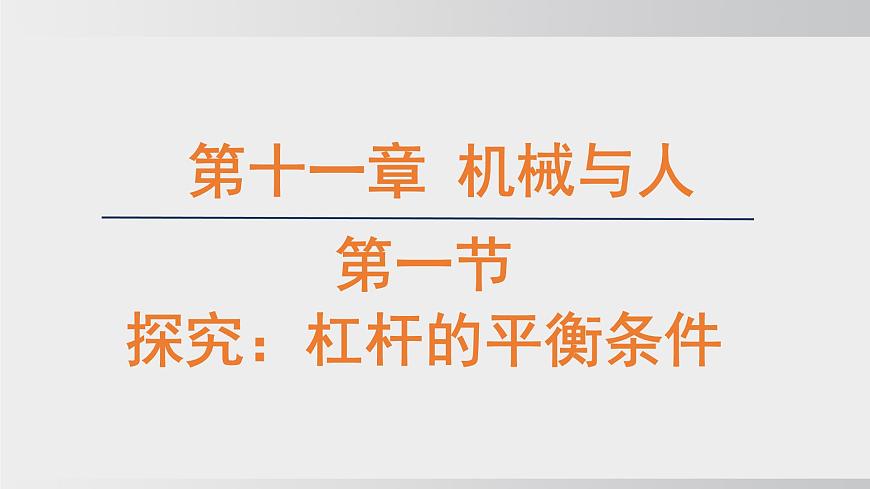

物理八年级下册（2024）第1节 杠杆课文课件ppt

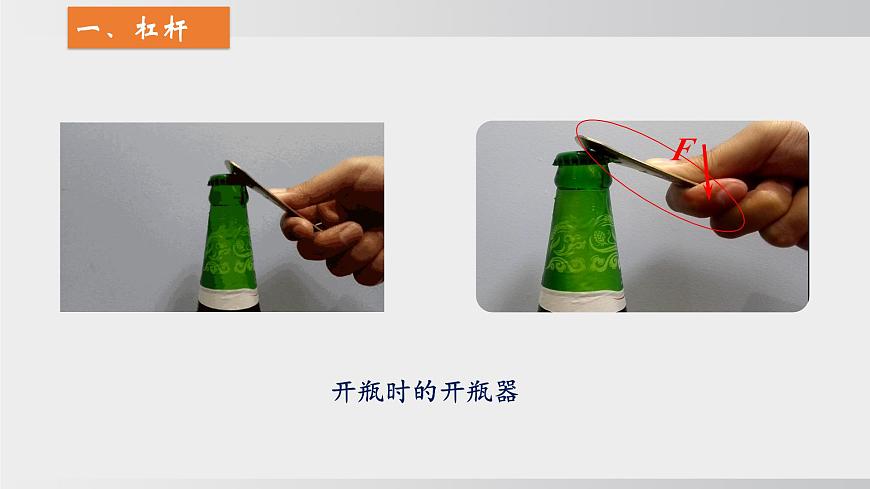

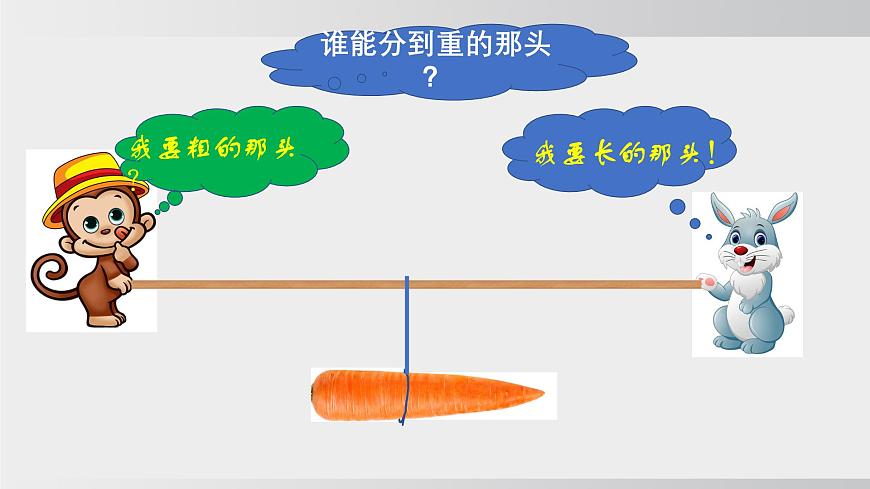

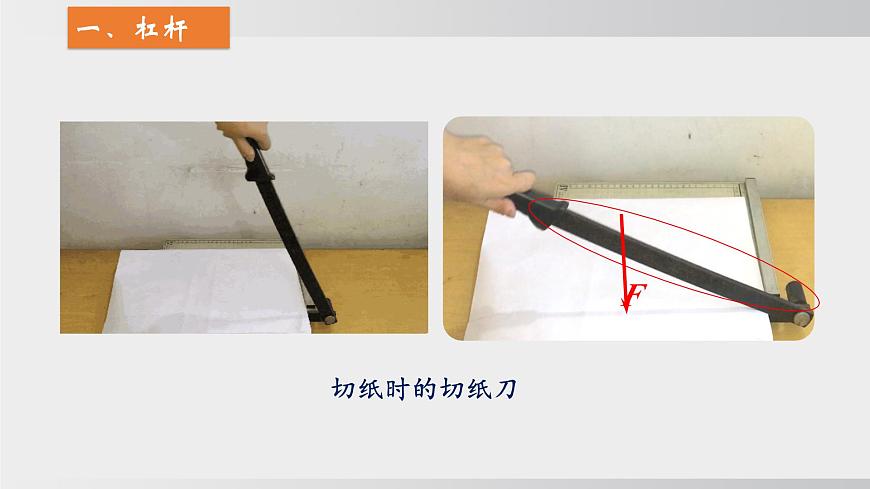

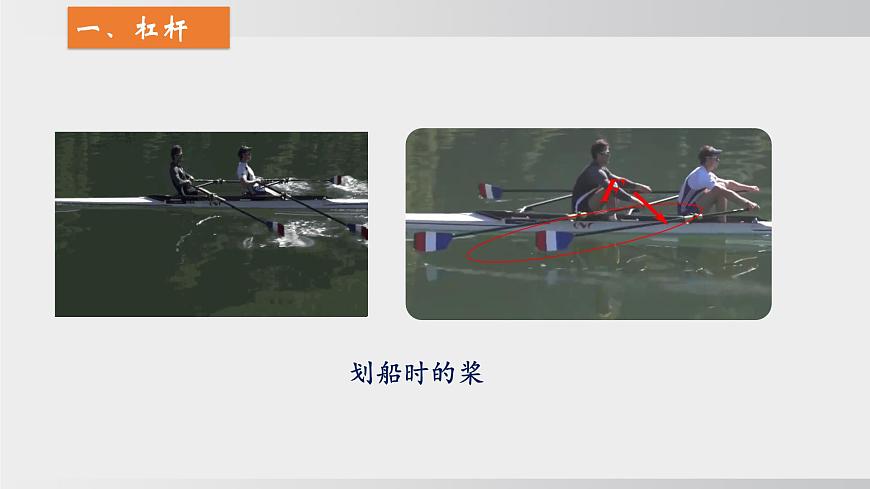

这是一份物理八年级下册（2024）第1节 杠杆课文课件ppt，共36页。PPT课件主要包含了我要粗的那头，我要长的那头，谁能分到重的那头，开瓶时的开瓶器，切纸时的切纸刀，划船时的浆，2以是任意形状，1支点O，2动力F1，3阻力F2等内容，欢迎下载使用。

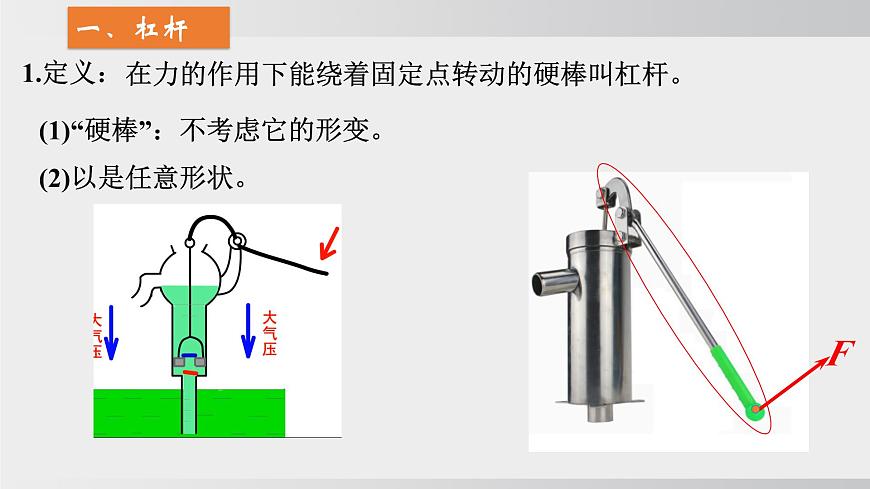

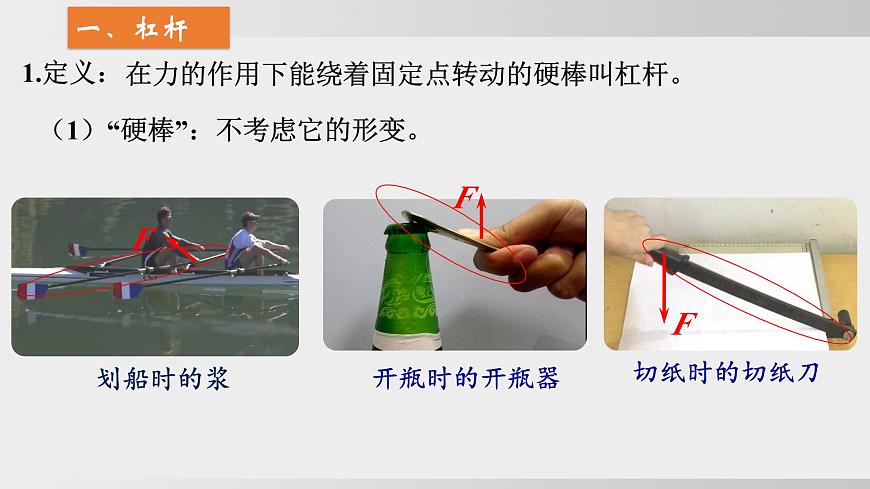

在力的作用下能绕着固定点转动的硬棒叫杠杆。
（1）“硬棒”：不考虑它的形变。
(1)“硬棒”：不考虑它的形变。

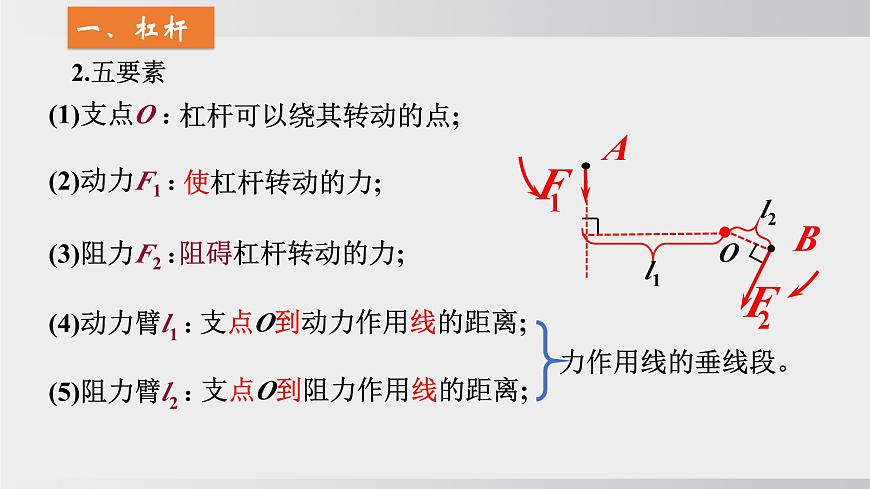

杠杆可以绕其转动的点;
支点O到动力作用线的距离;
支点O到阻力作用线的距离;
动力F1：绳对杠杆的拉力
阻力F2：绳对杠杆的拉力
(1)支点、动力(阻力)作用点在杠杆上;
(4)力臂不一定在杠杆上，是过支点的直角边;
(2)动力和阻力使杠杆转动的方向相反;
(3)杠杆平衡：杠杆保持静止或匀速转动。
(1)调节杠杆两端的平衡螺母，使杠杆在水平位置平衡。
可忽略杠杆自重对实验的影响。
(2)在杠杆两侧挂不同数量的钩码，移动钩码至杠杆水平平衡。
力臂与杠杆重合，便于________。
(3)测出动力F1、阻力F2、动力臂l1和阻力臂l2并记录。
(4)改变钩码的个数和位置，多次实验；
动力×动力臂=阻力×阻力臂
例题：弹簧测力计示数F1为 200 N。测得动力臂L1为 9 m，阻力臂L2为 6 cm。若不计铁笼的质量，请估算大象的质量。
由F1l1＝F2l2 得：
=3×103kg = 3 t
用较大的力却产生了较小的力；
动力作用点少移动距离。
既不省力，也不省距离；
在力的作用下，能绕固定点转动的硬棒。
1.下列工具在正常使用中，属于费力杠杆的是( )
2.如图所示，分别沿力F1、F2、F3、的方向用力，使杠杆平衡，关于三个力的大小，下列说法正确的是（ ）A．沿F1方向的力最小B．沿F2方向的力最小C．沿F3方向的力最小D．三个力的大小相等
3.如图所示，轻质杠杆的A点挂一重物G，绳受到的拉力为F2，O为杠杆的支点。请在杠杆的端点B处画出使杠杆保持静止的最小力F1的示意图，并作出F2的力臂l2。
4.为深入探究平衡木的受力特点，小萍设计了如图所示的装置。轻质杠杆AOB可绕支点O无摩擦转动，且AB＝3 m，OA＝1 m。在杠杆A端用不可伸长的细线悬挂正方体M，重力为1 000 N，边长为50 cm。当重为500 N的小萍静止站立在OB之间某处时，杠杆处于水平平衡状态。(取g＝10 N/kg)求：(1)正方体M的密度；解：由G＝mg可得，正方体M的质量： mM＝ ＝100 kg，则正方体M的密度：ρM＝ ＝0.8×103 kg/m3；
(2)如图所示，小萍站立在距离B端1.5 m处时，正方体M对水平地面的压强；解：由杠杆的平衡条件可得：FA·OA＝G人·(AB－OA－l1)，即：FA×1 m＝500 N×(3 m－1 m－1.5 m)，解得：FA＝250 N，正方体M对水平地面的压力：F＝GM－FA＝1 000 N－250 N＝750 N，则正方体M对水平地面的压强：p＝ ＝3 000 Pa；
