浙江省宁波市六校2024-2025学年高二下学期期中考试通用技术试卷（Word版附解析）

这是一份浙江省宁波市六校2024-2025学年高二下学期期中考试通用技术试卷（Word版附解析），文件包含浙江省宁波市六校2024-2025学年高二下学期期中考试通用技术试题原卷版docx、浙江省宁波市六校2024-2025学年高二下学期期中考试通用技术试题Word版含解析docx等2份试卷配套教学资源，其中试卷共18页， 欢迎下载使用。

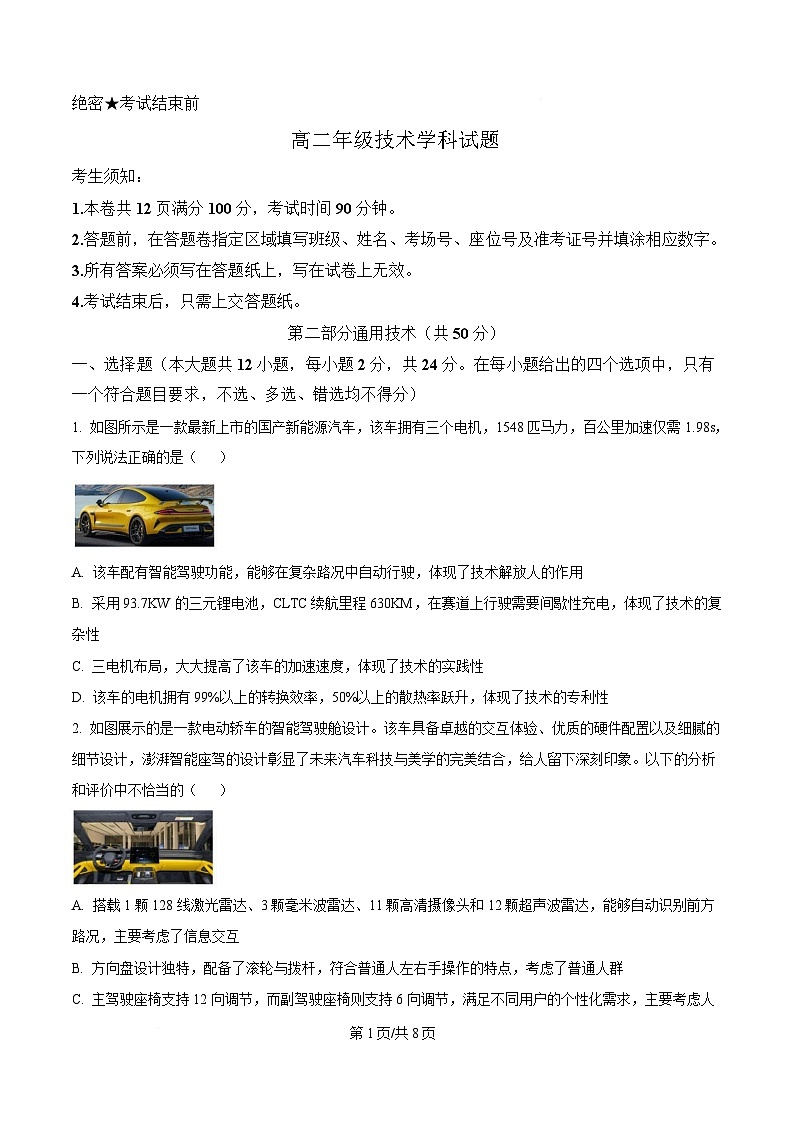

考生须知：
1.本卷共 12 页满分 100 分，考试时间 90 分钟。
2.答题前，在答题卷指定区域填写班级、姓名、考场号、座位号及准考证号并填涂相应数字。
3.所有答案必须写在答题纸上，写在试卷上无效。
4.考试结束后，只需上交答题纸。
第二部分通用技术（共 50 分）
一、选择题（本大题共 12 小题，每小题 2 分，共 24 分。在每小题给出的四个选项中，只有
一个符合题目要求，不选、多选、错选均不得分）
1. 如图所示是一款最新上市的国产新能源汽车，该车拥有三个电机，1548 匹马力，百公里加速仅需 1.98s，
下列说法正确的是（ ）
A. 该车配有智能驾驶功能，能够在复杂路况中自动行驶，体现了技术解放人的作用
B. 采用 93.7KW 的三元锂电池，CLTC 续航里程 630KM，在赛道上行驶需要间歇性充电，体现了技术的复
杂性
C. 三电机布局，大大提高了该车的加速速度，体现了技术的实践性
D. 该车的电机拥有 99%以上的转换效率，50%以上的散热率跃升，体现了技术的专利性

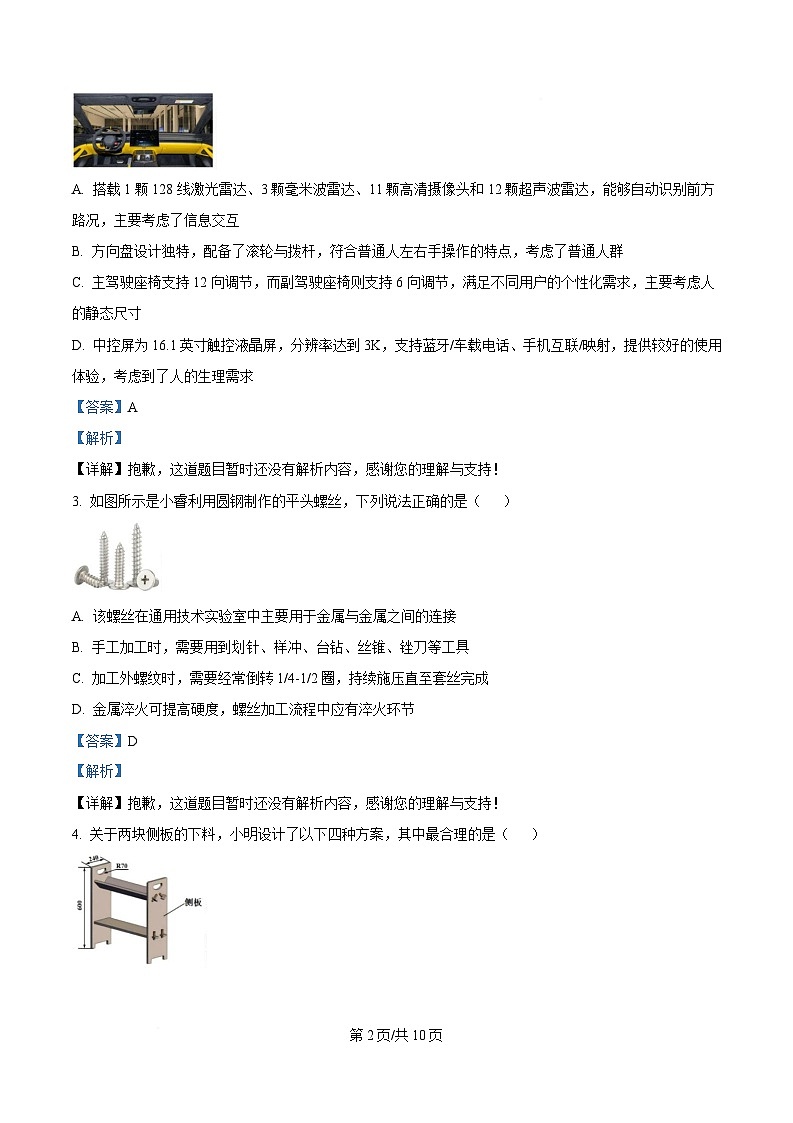

2. 如图展示的是一款电动轿车的智能驾驶舱设计。该车具备卓越的交互体验、优质的硬件配置以及细腻的
细节设计，澎湃智能座驾的设计彰显了未来汽车科技与美学的完美结合，给人留下深刻印象。以下的分析
和评价中不恰当的（ ）
A. 搭载 1 颗 128 线激光雷达、3 颗毫米波雷达、11 颗高清摄像头和 12 颗超声波雷达，能够自动识别前方
路况，主要考虑了信息交互
B. 方向盘设计独特，配备了滚轮与拨杆，符合普通人左右手操作的特点，考虑了普通人群
C. 主驾驶座椅支持 12 向调节，而副驾驶座椅则支持 6 向调节，满足不同用户的个性化需求，主要考虑人
第 1页/共 8页
的静态尺寸
D. 中控屏为 16.1 英寸触控液晶屏，分辨率达到 3K，支持蓝牙/车载电话、手机互联/映射，提供较好的使用
体验，考虑到了人的生理需求

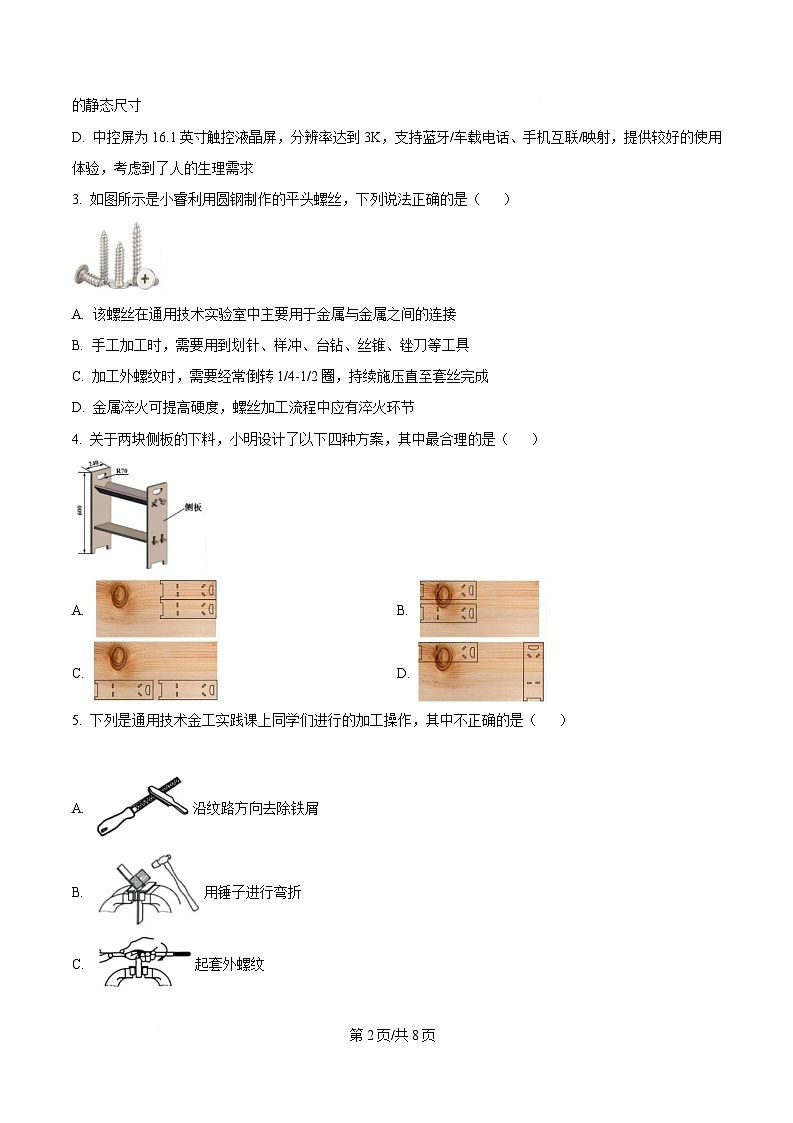

3. 如图所示是小睿利用圆钢制作的平头螺丝，下列说法正确的是（ ）
A. 该螺丝在通用技术实验室中主要用于金属与金属之间的连接
B. 手工加工时，需要用到划针、样冲、台钻、丝锥、锉刀等工具
C. 加工外螺纹时，需要经常倒转 1/4-1/2 圈，持续施压直至套丝完成
D. 金属淬火可提高硬度，螺丝加工流程中应有淬火环节

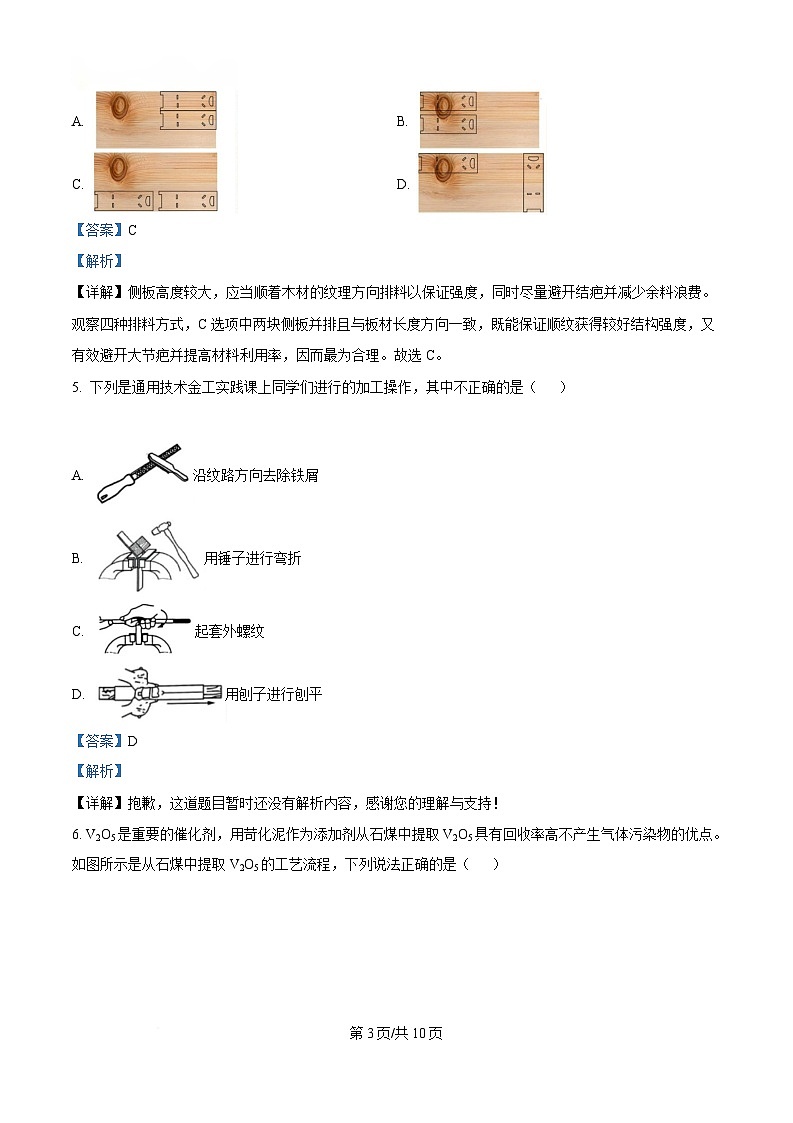

4. 关于两块侧板的下料，小明设计了以下四种方案，其中最合理的是（ ）
A. B.
C. D.
5. 下列是通用技术金工实践课上同学们进行的加工操作，其中不正确的是（ ）
A. 沿纹路方向去除铁屑
B. 用锤子进行弯折
C. 起套外螺纹
第 2页/共 8页
D. 用刨子进行刨平

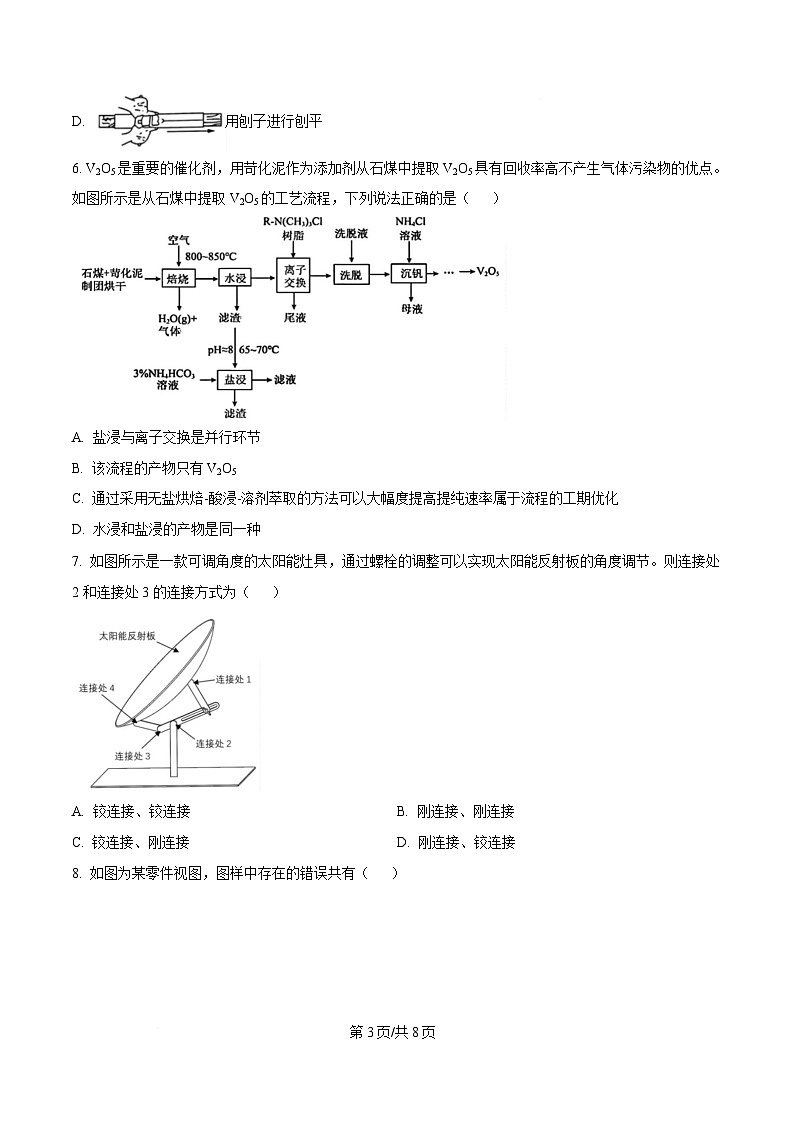

6. V2O5 是重要的催化剂，用苛化泥作为添加剂从石煤中提取 V2O5 具有回收率高不产生气体污染物的优点。
如图所示是从石煤中提取 V2O5 的工艺流程，下列说法正确的是（ ）
A. 盐浸与离子交换是并行环节
B. 该流程的产物只有 V2O5
C. 通过采用无盐烘焙-酸浸-溶剂萃取的方法可以大幅度提高提纯速率属于流程的工期优化
D. 水浸和盐浸的产物是同一种
7. 如图所示是一款可调角度的太阳能灶具，通过螺栓的调整可以实现太阳能反射板的角度调节。则连接处
2 和连接处 3 的连接方式为（ ）
A. 铰连接、铰连接 B. 刚连接、刚连接
C. 铰连接、刚连接 D. 刚连接、铰连接
8. 如图为某零件视图，图样中存在的错误共有（ ）
第 3页/共 8页
A. 2 处 B. 3 处 C. 4 处 D. 5 处
9. 如图所示为一种定力矩扳手结构的示意图，工作时方头插进被紧固工件的方孔（未画出）中，扳动手柄。
Mr 为工件返回的阻力矩。当手动输出的动力矩超过设定值时，弹簧被压缩，扳手卡盘与圆柱销之间滑脱，
卡盘不再转动。当 Md 不超过设定值时，下列主要受力形式的分析中不正确的是（ ）
A. 弹簧受压 B. 手柄壳受弯曲、受拉
C. 圆柱销受剪切、受压 D. 方头受扭转、受弯曲
10. 小明发现学校里每天收到的外卖很多，为了方便同学们自行领取外卖，他决定用木板和角钢制作一个包
裹架，并固定在门卫墙上。下图是小明给出的四个设计方案的主视图，木板之间由铁钉连接，木架上下两
块搁板分别通过一块带孔的角钢固定在墙壁上，则最佳方案为（ ）
A. B.
C. D.
如图所示是捞渣机往返运动定位控制系统，捞渣机在渣池和漏斗之间往返运行，当电机正向运行时，捞渣
斗下降；当电机反向运行时，捞渣斗上升。编码器连接至与电机相连 减速机输出轴上，跟着电机一起转
动，编码器数据由 PLC 转换成运行位移实现精确控制并将数据传给上位机，操作人员根据上位机显示的捞
渣机启停位置通过输入相应位移即可实现对电机的精准控制。请根据题图及其描述完成下面小题。
第 4页/共 8页
11. 下列关于捞渣机往返运动定位控制系统的设计与分析正确的是（ ）
A. 编码器安装在减速电机的输出轴上，所以编码器是执行器
B. 为了提高往返速率，可以将电机的功率调大
C. 换向滑轮故障会影响捞渣斗的上下运行
D. 系统通过 PLC 内部的计数器计数，将编码器的脉冲信号转换成直线位移，体现了系统分析的科学性原则
12. 下列关于减速电机控制子系统工作过程的分析不正确的是（ ）
A. 该运动定位控制系统的控制方式是开环控制
B. 被控对象是减速电机
C. PLC 进行数据传输，所以 PLC 控制器
D. 操作人员在上位机上输入的位移是该系统的干扰因素
二、非选择题（本大题共 3 小题，其中第 13 小题 10 分，第 14 小题 6 分，第 15 小题 10 分，
共 26 分）
13. 小红在通用技术上课上学习结构设计课程后，一直在生活中寻找实践机会，假期和家人交流后了解到家
里电视机安装高度固定，不能很好适配人在坐卧不同时的观看高度，经过网上查询发现市场已有智能触控
屏一体机（俗称闺蜜机）（如图所示）后，小红决定利用旧电视机制作移动式可升降闺蜜机。请根据图示和
描述，完成以下任务：
（1）小红发现问题的途径是（ ）
第 5页/共 8页
A. 技术试验与技术研究 B. 课程知识学习 C. 收集和分析信息 D. 观察日常生活
（2）设计整体装置时，考虑装置可靠性时兼顾外观、成本等，体现了系统分析的（ ）
A. 科学性原则 B. 整体性原则 C. 综合性原则 D. 实用性原则
（3）以下设计要求中，从人的角度出发的是（ ）
A. 能兼容多种手机投屏协议，实现一键投屏
B. 装置能平稳地放 地面上
C. 自行设计制造，造价成本低
D 底座用不锈钢方管制作，边角需倒角处理
（4）小红在机顶盒中部署了智能家居自动化平台（HmeAssistant），可以通过该平台智能控制家中的电气
设备。以电动窗帘为例，当早上太阳升起，窗帘会自动打开。根据描述填写窗帘控制子系统的控制系统方
框图：1、____________2、____________3、____________4、____________
14. 小红利用设计软件设计了闺蜜机 底座和电机部分（如图 a 所示），并设计使用单电机驱动电视机的升
降。请根据图示和描述，完成以下任务：
（1）从稳固结构的角度出发，底座与电机的连接位置最合适的是（ ）
A. A&B 之间 B. B&C 之间 C. C&D 之间 D. 任意位置
（2）选购底座万向轮时，应有较强耐磨性，主要考虑材料的（ ）性能
A. 硬度 B. 刚度 C. 强度 D. 稳定性
（3）电视机连接板（如图 b 所示）使用 2mm 厚、大小合适的钢板加工，4 个滑槽腰形孔通过挂架螺丝连接
电视机且装入后可紧固，正中间三个中Φ8 通孔连接支架。请选择合适的环节设计加工流程
第 6页/共 8页
A．划线
B．弯折
C．锉削
D．钻孔：四处腰形孔钻两侧孔+其余单孔
E．钻孔：四处腰形孔钻排孔+其余单孔
F．锯割：用手虎钳夹持
G．锯割：用台虎钳夹持
请补充完整该构件的加工流程：
A→______→______→______→______
15. 小红家的电视机尺寸为 800mm*600mm*60mm，电视机背部四个连接孔位于机体中央（如图 a 所示）。
在收集信息后进行了设计分析，明确以下设计要求，请帮助小红设计闺蜜机的升降机构。具体要求如下：
A．电视机中心点离地高度可调范围 800～1200mm，底座（如图所示）高度可忽略；
B．电视机可手动旋转 90 度，竖屏模式方便观看短视频；
C．电视机能保持在所调节的位置；
D．采用单电机驱动，电机轴尺寸（如图 b 所示）；
E．电视机连接板尺寸如图 b 所示；
F．整个装置结构简单，具有一定的强度和稳定性；
G．其余材料自选，除电机、电视机连接板外所有配件均可加工。
第 7页/共 8页
请完成以下任务：
（1）在头脑中构思符合设计要求的多个方案，画出其中最优方案的设计草图并简要说明方案的工作过程；
（2）在草图上标注主要尺寸；
（3）制作好模型后，小红做了多项技术试验，其中不合理的是_______
A. 电视机连续升降 100 次，试验是否有卡顿；
B. 升降过程中故意人为断电，属于模拟试验；
C. 在电视机上方加 1kg 砝码，观察电视机能否保持在所调节的位置；
D. 向不易倾倒的方向施加一定的力，试验其稳定性；
第 8页/共 8页
