初中物理北师大版（2024）八年级下册（2024）液体压强图片ppt课件

这是一份初中物理北师大版（2024）八年级下册（2024）液体压强图片ppt课件，共26页。PPT课件主要包含了实验1，液体的压强，实验2，压强计的构造和使用，探究实验1，压强计，平面受到的压强，计算公式，pρgh，PaPbPc等内容，欢迎下载使用。

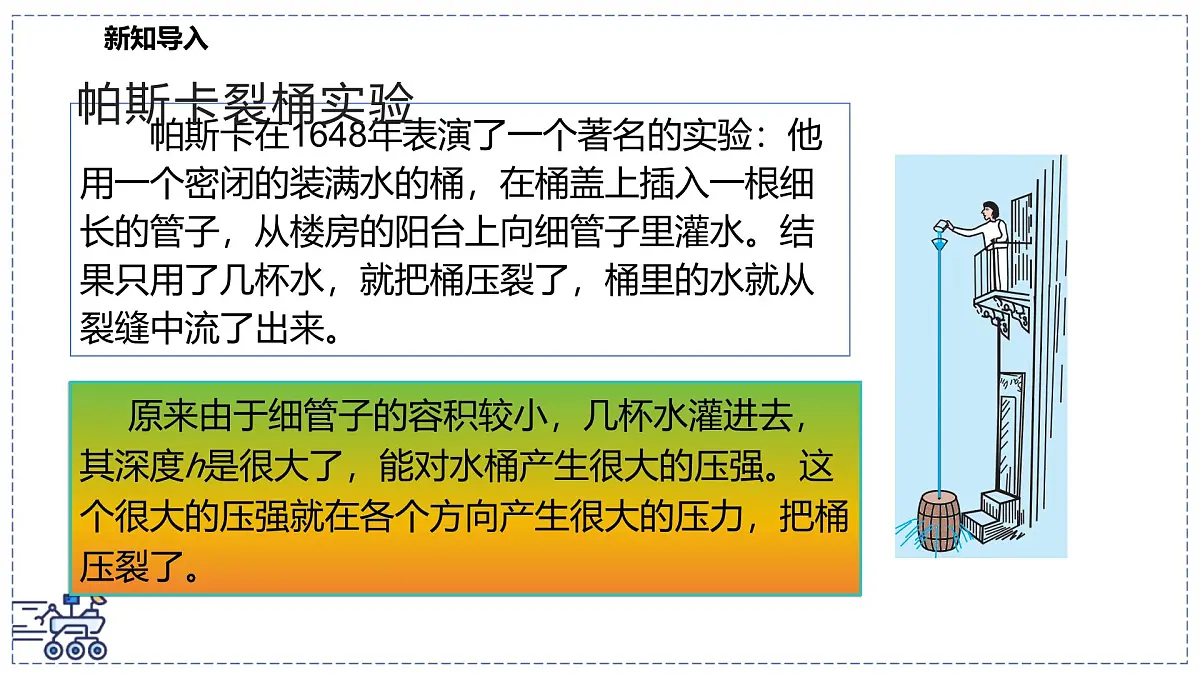

　　帕斯卡在1648年表演了一个著名的实验：他用一个密闭的装满水的桶，在桶盖上插入一根细长的管子，从楼房的阳台上向细管子里灌水。结果只用了几杯水，就把桶压裂了，桶里的水就从裂缝中流了出来。
原来由于细管子的容积较小，几杯水灌进去，其深度h是很大了，能对水桶产生很大的压强。这个很大的压强就在各个方向产生很大的压力，把桶压裂了。

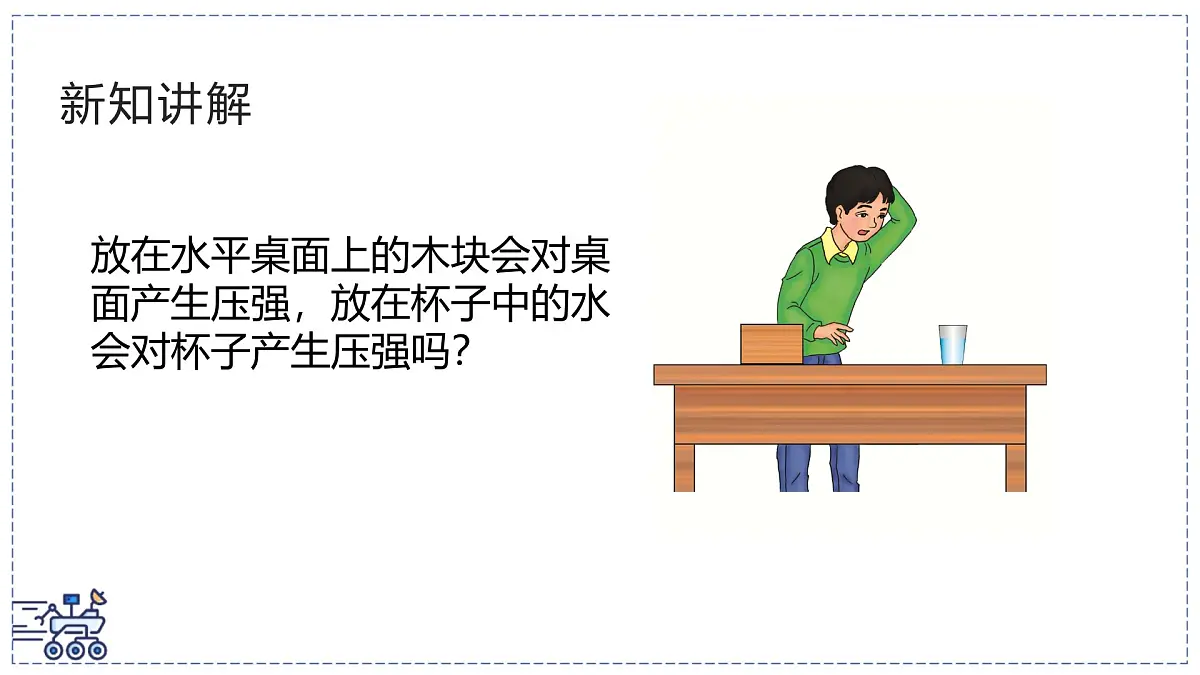

放在水平桌面上的木块会对桌面产生压强，放在杯子中的水会对杯子产生压强吗？

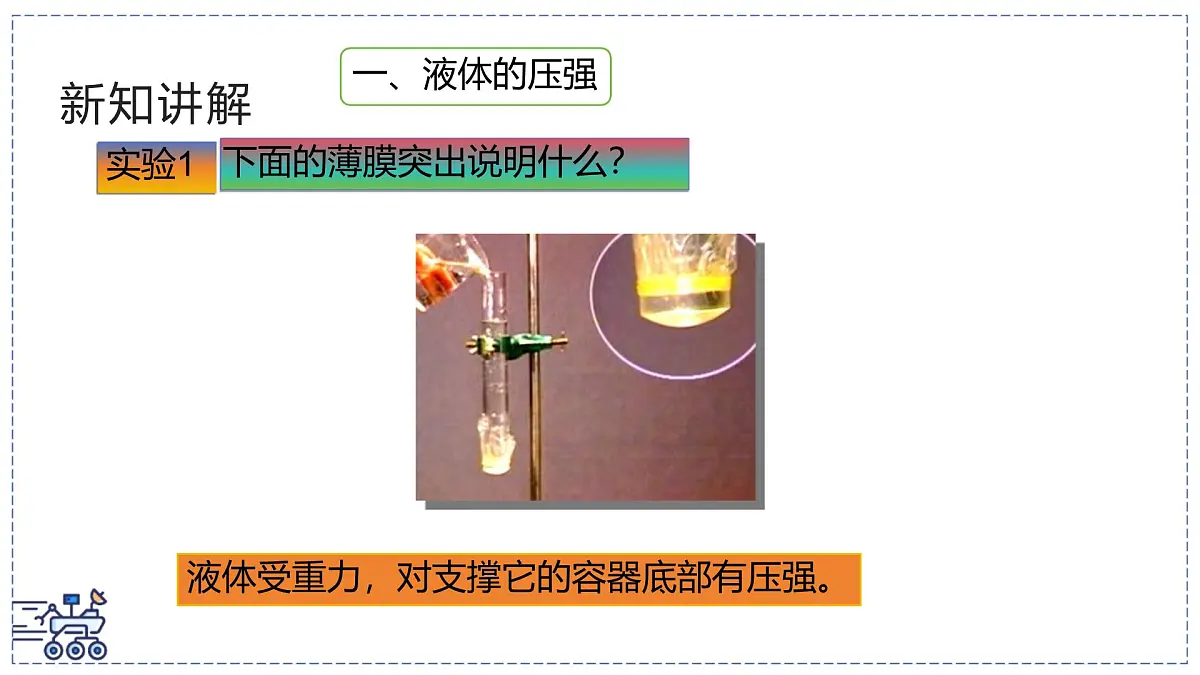

下面的薄膜突出说明什么？
液体受重力，对支撑它的容器底部有压强。
液体由于具有流动性，因而对容器的侧壁有压强。

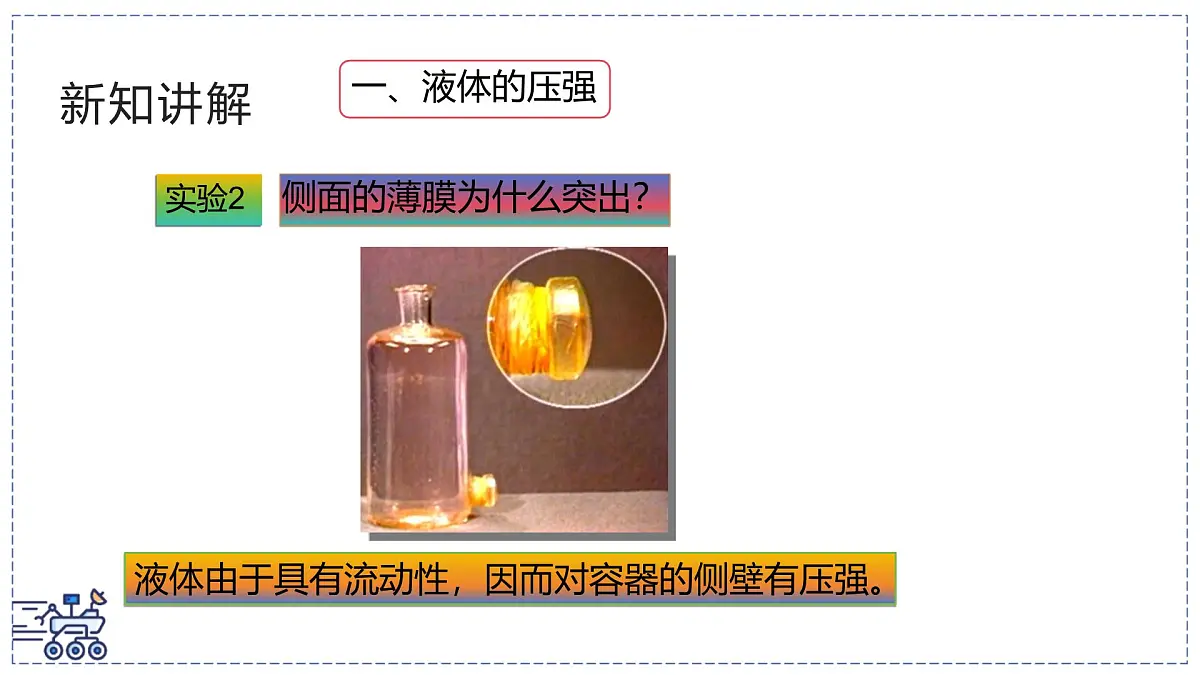

侧面的薄膜为什么突出？

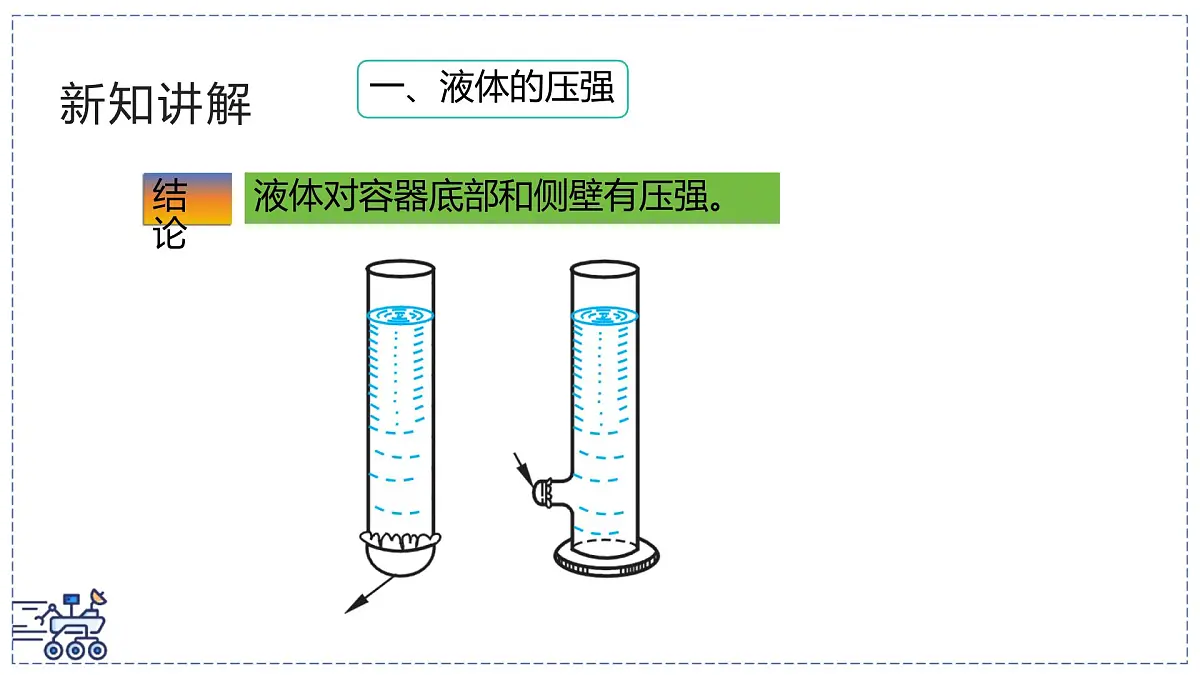

液体对容器底部和侧壁有压强。

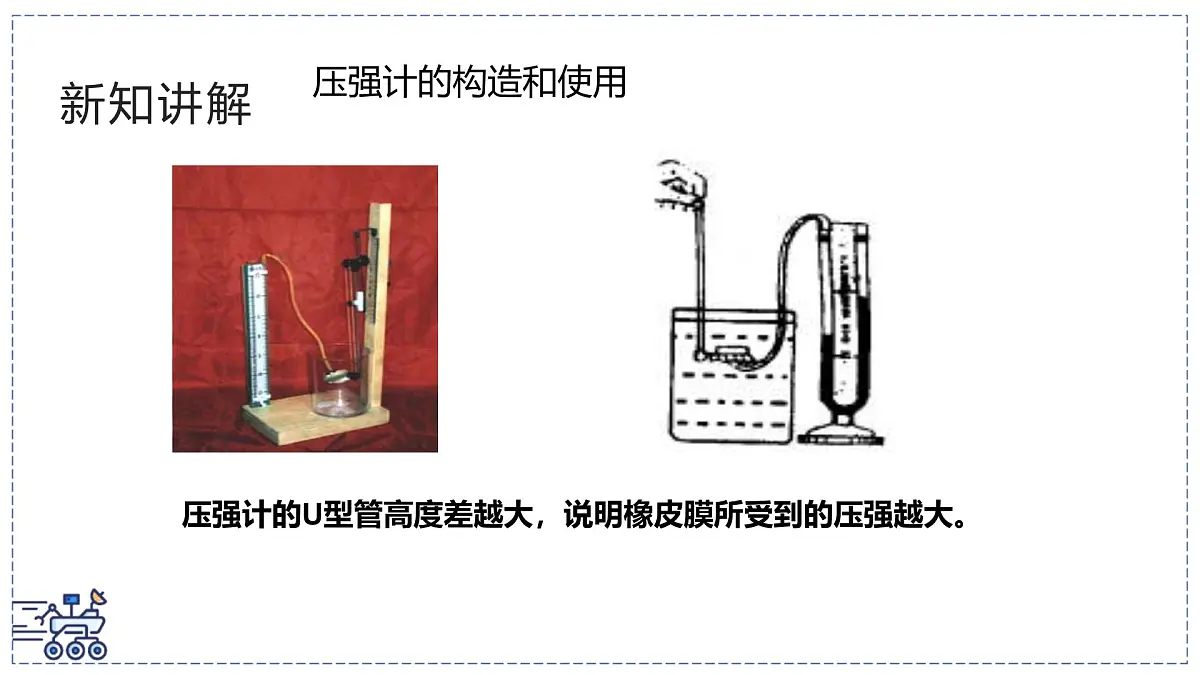

压强计的U型管高度差越大，说明橡皮膜所受到的压强越大。

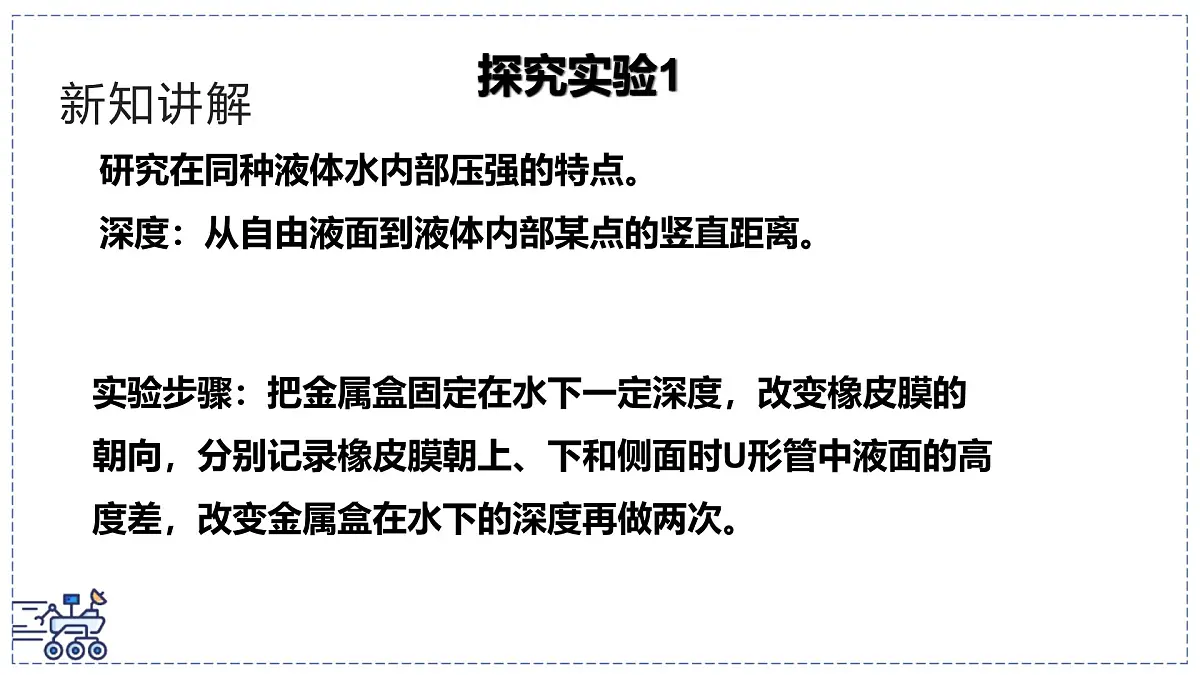

研究在同种液体水内部压强的特点。 深度：从自由液面到液体内部某点的竖直距离。
实验步骤：把金属盒固定在水下一定深度，改变橡皮膜的朝向，分别记录橡皮膜朝上、下和侧面时U形管中液面的高度差，改变金属盒在水下的深度再做两次。
探究1：液体压强与方向的关系
结论：在同种液体的同一深度，向各个方向的压强大小 。　　
探究2：液体压强与深度的关系
结论：在同种液体中，深度越 ，压强越 。
探究3：液体压强与液体密度的关系
结论：在同一深度处，液体的 越大，压强 。
1、液体内部向各个方向都有压强；在同一液体的同一深度，液体向各个方向的压强相等
2、在同种液体中，液体的深度越深，压强越大
3、在同一深度处，液体密度越大，压强越大。
名称：恒压潜水服发明者：哈德休特潜水设备国际公司工作深度：约合660 m价格：270万美元
为什么深水潜水，要穿特制的潜水服？
工程师为什么要把拦河坝设计成下宽上窄的形状？
S平面上方的液柱对平面的压力
因此，液面下深度为h处液体的压强为
指液面到被研究点的竖直距离
液体压强只跟液体密度和深度有关，与液体的质量、体积、重力、容器的底面积、容器形状均无关
这个公式是压强的普通计算公式，可以用，但是前提是知道其中两个量才能进行计算，液体压力是不是就等于液体的重力呢？
在计算液体压强时，P=F/S这个公式能用吗？
容器底受到的压力与液体重力的大小关系
1、如图所示的试管内装有一定量的水，当试管竖直放置时，水对管底的压强为p1；当管倾斜放置时，水对管底的压强为p2，比较p1、p2的大小，则　（　　）A．p1＞p2　　　B．p1＜p2 C．p1＝p2　　　D．条件不足，无法判断
2．某同学用压强计研究液体内部压强的特点时，将压强计的金属盒放入水中同一深度，并将金属盒朝向不同方向，实验结果如图所示。那么，该实验能得出的结论是（ ）A.在水中深度越大，压强越大B.不同液体同一深度，压强不相等C.在水中同一深度，液体向各个方向的压强相等D.在水中同一深度，液体向各个方向的压强不相等
3．如图所示，A、B两点间的压强关系是( ) A.PA=PB B.PA>PB C.PA
