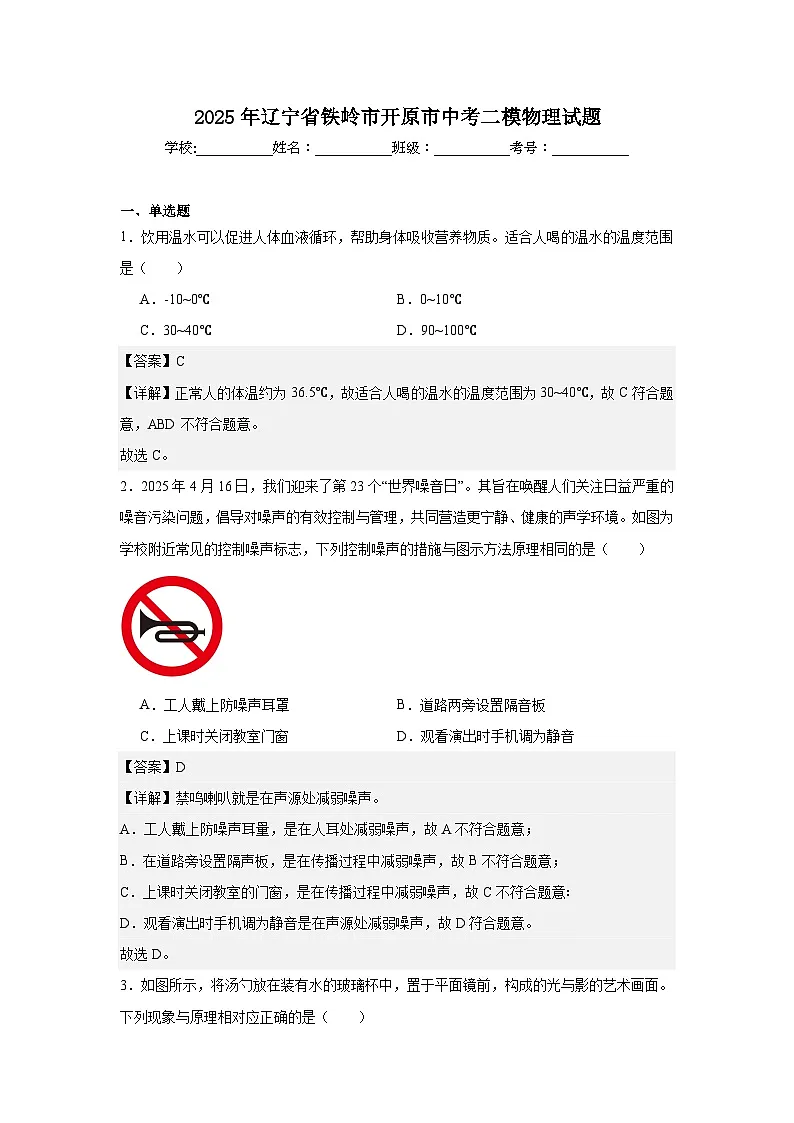

2025年辽宁省铁岭市开原市中考二模物理试题

这是一份2025年辽宁省铁岭市开原市中考二模物理试题，共21页。试卷主要包含了单选题，多选题，填空题，作图题，实验题，计算题，科普阅读题等内容，欢迎下载使用。

一、单选题
1．饮用温水可以促进人体血液循环，帮助身体吸收营养物质。适合人喝的温水的温度范围是（ ）
A．-10~0℃B．0~10℃
C．30~40℃D．90~100℃
【答案】C
【详解】正常人的体温约为36.5℃，故适合人喝的温水的温度范围为30~40℃，故C符合题意，ABD不符合题意。
故选C。
2．2025年4月16日，我们迎来了第23个“世界噪音日”。其旨在唤醒人们关注日益严重的噪音污染问题，倡导对噪声的有效控制与管理，共同营造更宁静、健康的声学环境。如图为学校附近常见的控制噪声标志，下列控制噪声的措施与图示方法原理相同的是（ ）
A．工人戴上防噪声耳罩B．道路两旁设置隔音板
C．上课时关闭教室门窗D．观看演出时手机调为静音
【答案】D
【详解】禁鸣喇叭就是在声源处减弱噪声。
A．工人戴上防噪声耳量，是在人耳处减弱噪声，故A不符合题意；
B．在道路旁设置隔声板，是在传播过程中减弱噪声，故B不符合题意；
C．上课时关闭教室的门窗，是在传播过程中减弱噪声，故C不符合题意∶
D．观看演出时手机调为静音是在声源处减弱噪声，故D符合题意。
故选D。

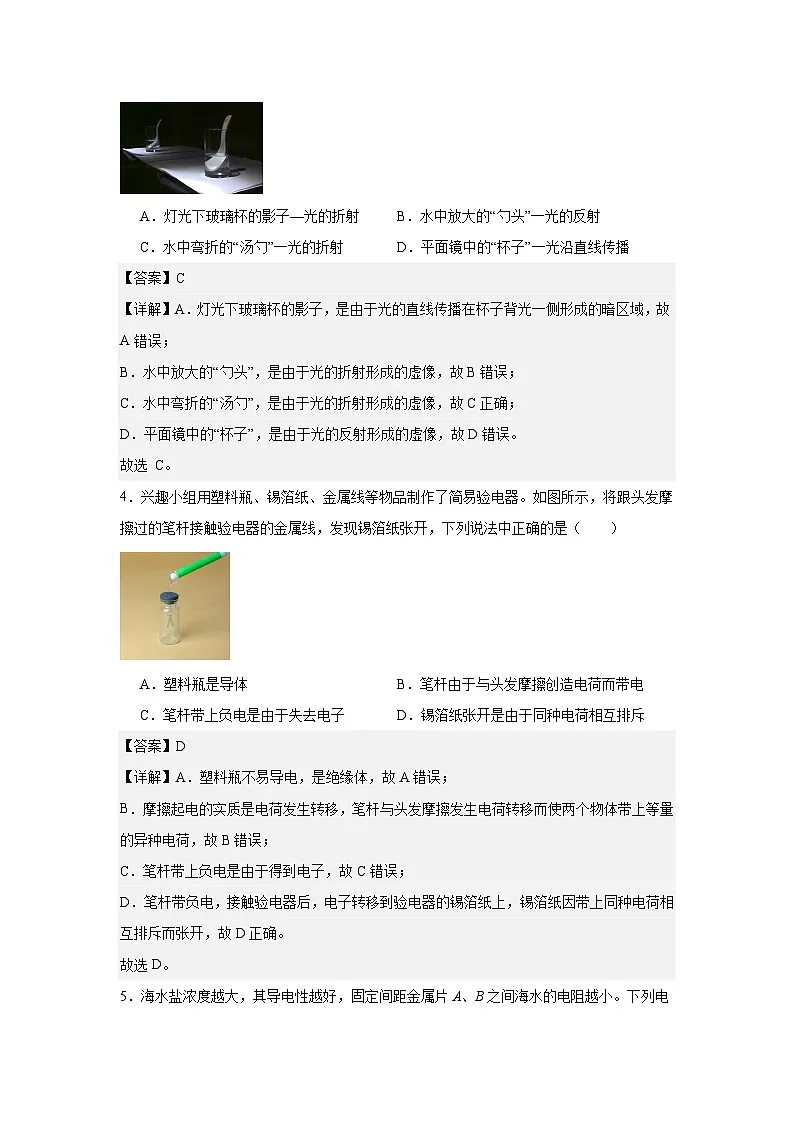

3．如图所示，将汤勺放在装有水的玻璃杯中，置于平面镜前，构成的光与影的艺术画面。下列现象与原理相对应正确的是（ ）
A．灯光下玻璃杯的影子—光的折射B．水中放大的“勺头”一光的反射
C．水中弯折的“汤勺”一光的折射D．平面镜中的“杯子”一光沿直线传播
【答案】C
【详解】A．灯光下玻璃杯的影子，是由于光的直线传播在杯子背光一侧形成的暗区域，故A错误；
B．水中放大的“勺头”，是由于光的折射形成的虚像，故B错误；
C．水中弯折的“汤勺”，是由于光的折射形成的虚像，故C正确；
D．平面镜中的“杯子”，是由于光的反射形成的虚像，故D错误。
故选 C。
4．兴趣小组用塑料瓶、锡箔纸、金属线等物品制作了简易验电器。如图所示，将跟头发摩擦过的笔杆接触验电器的金属线，发现锡箔纸张开，下列说法中正确的是（ ）
A．塑料瓶是导体B．笔杆由于与头发摩擦创造电荷而带电
C．笔杆带上负电是由于失去电子D．锡箔纸张开是由于同种电荷相互排斥
【答案】D
【详解】A．塑料瓶不易导电，是绝缘体，故A错误；
B．摩擦起电的实质是电荷发生转移，笔杆与头发摩擦发生电荷转移而使两个物体带上等量的异种电荷，故B错误；
C．笔杆带上负电是由于得到电子，故C错误；
D．笔杆带负电，接触验电器后，电子转移到验电器的锡箔纸上，锡箔纸因带上同种电荷相互排斥而张开，故D正确。
故选D。

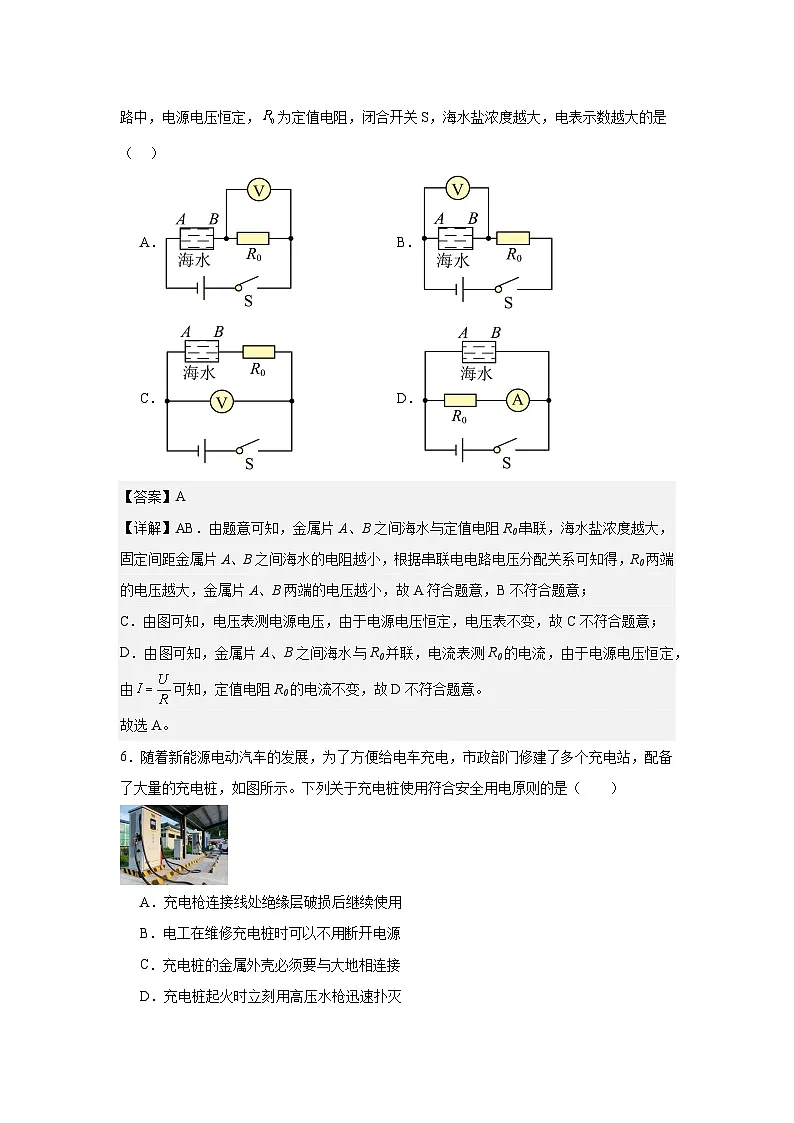

5．海水盐浓度越大，其导电性越好，固定间距金属片A、B之间海水的电阻越小。下列电路中，电源电压恒定，为定值电阻，闭合开关S，海水盐浓度越大，电表示数越大的是（ ）
A．B．
C．D．
【答案】A
【详解】AB．由题意可知，金属片A、B之间海水与定值电阻R0串联，海水盐浓度越大，固定间距金属片A、B之间海水的电阻越小，根据串联电电路电压分配关系可知得，R0两端的电压越大，金属片A、B两端的电压越小，故A符合题意，B不符合题意；
C．由图可知，电压表测电源电压，由于电源电压恒定，电压表不变，故C不符合题意；
D．由图可知，金属片A、B之间海水与R0并联，电流表测R0的电流，由于电源电压恒定，由可知，定值电阻R0的电流不变，故D不符合题意。
故选A。
6．随着新能源电动汽车的发展，为了方便给电车充电，市政部门修建了多个充电站，配备了大量的充电桩，如图所示。下列关于充电桩使用符合安全用电原则的是（ ）
A．充电枪连接线处绝缘层破损后继续使用
B．电工在维修充电桩时可以不用断开电源
C．充电桩的金属外壳必须要与大地相连接
D．充电桩起火时立刻用高压水枪迅速扑灭
【答案】C
【详解】A．充电枪连接线处绝缘皮破损后，不能继续使用，因为绝缘皮破损，易引发触电事故，故A不符合题意；
B．电工在维修充电桩时，应断开电源，否则会引发触电事故，故B不符合题意；
C．充电桩的金属外壳必须与大地相连，金属外壳上漏电时，才能通过大地及时将电荷导走，避免出现触电事故，故C符合题意；
D．因为生活用水是导体，充电桩起火时，用高压水枪扑灭，会引发触电事故，故D不符合题意。
故选C。
二、多选题
7．中国人自古就有“上天入海”的梦想，随着国家科技的飞速发展，这些梦想正在一步步变为现实。对于如图所示的“国之重器”的分析，其中正确的是（ ）
A．甲图，AS700飞艇中充入气体的密度大于空气的密度
B．乙图，093型核潜艇在浮出水面过程中，受到的浮力变小
C．丙图，C919客机升空时，机翼上方空气的流速大，压强小
D．丁图，“山东号”航母上的舰载机起飞后，航母受到的浮力不变
【答案】BC
【详解】A．甲图，AS700飞艇中充入气体的密度小于空气的密度，这样可使飞艇受到的浮力大于自身重力而升空，故A错误；
B．乙图，093型核潜艇在浮出水面过程中，根据可知，变小，所以受到的浮力变小，故B正确；
C．C919客机升空时，机翼上方空气的流速大，压强小，下方空气的流速小，压强大，故C正确；
D．航母山东舰上的舰载机起飞后，其总的重力减小，航母始终漂浮，故浮力等于重力，所以浮力会变小，故D错误。
故选BC。
8．汽油机、电动机分别是燃油汽车和电动汽车的动力装置。如图甲所示是四冲程汽油机某一冲呈的示意图，如图乙所示是电动机。下列说法正确的是（ ）
A．图甲所示是汽油机的压缩冲程
B．图甲所示的冲程中，燃气的内能减小
C．图乙所示的电动机的效率比汽油机的高，可达到100%
D．图乙所示的电动机的工作原理是通电导体在磁场中受力运动
【答案】BD
【详解】AB．由甲图可知火花塞点火，活塞向下运动，为做功冲程，做功冲程燃气的内能转化为发动机的机械能，故燃气的内能减小，故A错误，B正确；
C．任何机械的效率都不可能达到100%，电动机的效率比汽油机的高，但不可能达到100%，故C错误；
D．电动机是利用通电导体在磁场中受力而运动的原理工作的，故D正确。
故选BD。
9．如图A所示，电源电压保持不变。R1为定值电阻，当闭合开关S，调节滑动变阻器R2的滑片，使其阻值从最大变化到最小，两个电阻的U﹣I关系图像如图B所示，下列判断正确的是（ ）
A．甲为滑动变阻器的图像
B．电源电压为6V
C．滑片P向左移动一段距离，电压表示数的变化量与电流表示数的变化量的比值不变
D．整个过程中，电路消耗的总电功率范围为0.6W~3.6W
【答案】ABC
【详解】AB．由图知，两电阻串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路的电流，调节滑动变阻器R2，使其阻值从最大变化到最小，当变阻器连入电路的电阻为0时，V2的示数为0，故甲为滑动变阻器R2的图象，则乙为R1的图象；当变阻器连入电路的电阻为0时，电路为R1的简单电路，电压表V1的示数（最大）即为电源电压，由图B知，电源电压为6V，故AB正确；
C．设滑片移动前后电路的电流为、，电压表V2的示数变化量，由可知，电压表V2的示数变化量与电流表示数变化量的比值不变，故C正确。
D．电路中电流的最小值和最大值分别为0.2A、0.6A，根据P=UI可知电路消耗的总电功率的最小值和最大值分别为，
电路消耗的总电功率范围为1.2W~3.6W，故D错误。
故选ABC。
三、填空题
10．如图所示，2024年12月31日晚，2025年广西新丝路跨年电商节璀璨之夜活动在广西文化艺术中心举行，上千架无人机在夜空中，以天为幕、以光为笔，为广大市民游客献上了科技与艺术交织的视觉盛宴。地面控制台利用 （选填“电磁波”“超声波”“次声波”）给无人机发送指令，从而控制其飞行轨迹；飞机图案慢慢向远方移动，则此过程图案相对于地面是 的。
【答案】 电磁波 运动
【详解】[1]地面控制台控制无人机，属于无线电通讯，利用的是电磁波，所以地面控制台利用电磁波给无人机发送指令。
[2] 飞机图案慢慢向远方移动，说明以地面为参照物，飞机图案的位置发生了变化，此过程图案相对于地面是运动的。
11．工匠师维护精密仪表时，在眼睛前戴一个凸透镜，便于观察仪表的细微之处，如图所示。通过凸透镜看到的是仪表正立、放大的虚像，凸透镜起到 （选填“投影仪”或“放大镜”）的作用，像的位置与仪表的位置在凸透镜的 侧（选填“同”或“异”）。
【答案】 放大镜 同
【详解】[1][2]当物体在凸透镜的一倍焦距以内时，成正立、放大的虚像，这是放大镜的成像原理。工匠师通过凸透镜看到仪表正立、放大的虚像，此时凸透镜起到放大镜的作用。凸透镜成正立、放大虚像时，像与物体在凸透镜的同侧。
12．如图为磁悬浮LED灯，灯座A内有电磁铁，灯头B内有磁铁和接收线圈，此时灯泡悬浮在空中是由于异名磁极相互 ；当底座的开关闭合时，内部的发射线圈产生交变磁场，灯泡被隔空点亮，这个过程与 （选填“电动机”或“发电机”）工作原理相同。

【答案】 吸引 发电机
【详解】[1]灯泡悬浮在空中，受到竖直向上的吸引力的作用，其原因是异名磁极相互吸引。
[2]当底座的开关闭合时，内部的发射线圈产生交变磁场，灯泡被隔空点亮，电路中产生了感应电流，这是电磁感应现象，这个过程与发电机工作原理相同。
13．从物理学角度来看， （选填“省力”或“费力”）杠杆因动力臂比阻力臂长，可以实现“四两拨千斤”。我国传统衡器“杆秤”是一种杠杆，要使如图所示的秤杆在水平方向平衡，应将秤砣往 （选填“左”或“右”）端移动。
【答案】 省力 右
【详解】[1]由杠杆平衡条件可知，动力臂大于阻力臂时，动力小于阻力，是省力杠杆。
[2]由图可知，秤砣右端向上翘起，说明右边的力与力臂的乘积小于左边的力和力臂的乘积，而左边的力和力臂、右边的力都一定，由杠杆平衡条件可知，应该增大右边的力臂，即应将秤砣往右端移动。
14．小明周末在家用天然气做饭，在不停地翻炒菜的过程中，主要还是通过 的方式增加菜的内能，若做一次午餐用天然气0.1m3，菜吸收的热效率为20%，则菜吸收的热量为 J。（天然气的热值为）。
【答案】 热传递
【详解】[1]小明周末在家用天然气做饭，在不停地翻炒菜的过程中，菜的内能增大主要来源于从外界吸收的热量，所以，主要还是通过热传递的方式增加菜的内能。
[2]天然气完全燃烧放出的热量为
菜吸收的热量为
15．如图所示为球形透镜太阳能充电器，这款充电器能够自动追踪太阳的运动轨迹进行光电转换发电并将其储存到蓄电池中，而在晚上它又能变成一盏LED灯具。该蓄电池的供电电压为5V，容量为4000mAh，则该蓄电池充满电储存的电能为 J；LED灯是一种发光二极管，它是由 （填“半导体”或“超导体”）材料制成的。
【答案】 7.2×104 半导体
【详解】[1]该蓄电池充满电储存的电能为
[2]发光二极管，它是由半导体材料制成的，具有单向导电性。
四、作图题
16．图甲是飞鸟经过无背索斜拉桥的情景。图乙是其简化的模型，用S表示飞鸟，用F表示桥塔上端收到钢索的拉力。请帮助亮亮同学在图乙画出：
（1）飞鸟S经水面反射形成的虚像S'
（2）拉力F对应的力臂l（O是支点）
【答案】
【详解】（1）平静的水面相当于平面镜，根据平面镜成的像与物关于镜面对称，作出飞鸟S经水面反射形成的虚像S'，如下所示：
（2）O是支点，从支点向力的作用线作垂线段即为拉力F对应的力臂l，如下所示：
17．2025年3月25日上午大熊猫“福宝”在中国大熊猫保护研究中心复展，如图，如图是“福宝”正躺在树上休息，图乙是其简化图，O为熊猫重心。请在乙图中画出熊猫受到的重力G和摩擦力f的示意图。
【答案】
【详解】过熊猫重心画带箭头的线段，方向竖直向下，为熊猫的重力G；熊猫正躺在树上休息，有向下运动的趋势，过熊猫重心画带箭头线段，方向沿树干向上，为熊猫受到的摩擦力f。如图所示：
五、实验题
18．寒假期间，学校布置了假期社会实践作业。小聪在家和妈妈学烹饪时注意到，盐（主要成分是NaCl）和糖（主要成分是蔗糖）外观非常像（如图甲），除了尝味道几乎分辨不出来。于是他找来小明和小林，想利用自己所学的物理知识，科学的分辨出两种物质。经过查阅资料，他们得到以下数据（如表格）：
(1)小聪找来A、B两个相同的勺子，均装满一平勺不同样品。用天平测得A勺总质量为16.2g，B勺总质量如图乙所示，读数为 g，则可知 （选填“A”或“B”）勺中样品为盐；
(2)小明和小林从学校借来实验器材，组装了如图丙所示装置，通过水浴法加热两种样品。某时刻，试管D中温度计示数如图，此时温度为 ℃。实验中每隔一段时间记录一次C、D管中物质的温度，并记录数据，做出温度随时间变化的规律图像，如图丁所示；
(3)根据图丁可知，吸收相等热量，升温较多的是 （选填“C”或“D”），进而判断出试管D中样品为 （选填“糖”或“盐”）；
(4)小林发现该实验无法根据熔点辨别两种物质，原因是 。
【答案】(1) 13.2 A
(2)56
(3) C 盐
(4)见解析
【详解】（1）[1]由图乙所示，砝码的质量为10g，游码的示数为3.2g，B勺的总质量为10g+3.2g=13.2g
[2]由表中数据可知，糖的密度小于盐的密度，A、B两个相同的勺子，均装满一平勺不同样品，A和B的体积相等，用天平测得A勺总质量为16.2g，B勺总质量为13.2g，由公式可得，A的密度大，则可知A勺中样品为盐。
（2）由图丙可知，温度计的分度值是1℃，从温度计液柱高度可知，为56℃。
（3）[1][2]由图丁可知，加热相同时间时，吸收相等的热量，C升温较多，所以C的比热容小，分析表中数据可知，盐的比热容大于糖的比热容，故D中样品是盐。
（4）水浴加热的最高温度是沸水的温度，达不到样品的熔点，故无法根据熔点辨别两种物质。
19．小天用如图所示装置探究光的反射规律，他先用加湿器使整个玻璃罩内充满水雾，将一小块平面镜放在一个能转动的水平圆台上，用固定放置的红色激光笔发出一束垂直射向平面镜的光ON，然后用另一个绿色激光笔向O点发出一束光AO，经平面镜反射后沿OB方向射出。
(1)实验中，用加湿器使整个玻璃罩内充满水雾的目的是 ；
(2)利用红色激光笔发出的光束ON相当于 ；
(3)将绿色激光笔固定在玻璃罩上后，缓慢转动圆台，可以看到三束光重合，这说明在光的反射中， ；
(4)在上述实验装置的基础上，小天在玻璃罩内装入量角器，多次改变AO与ON的夹角进行实验，测量并记录AO与ON的夹角、OB与ON的夹角，这是为了探究：光在反射现象中，反射角大小与 的关系；
(5)用激光笔沿BO方向入射，反射光线将会从OA方向射出，说明光反射时 。
【答案】(1)显示光路
(2)法线
(3)反射光线、入射光线、法线在同一平面内
(4)入射角大小
(5)光路可逆
【详解】（1）玻璃罩内充满水雾，则入射光线及反射光线垢传播路径都能显示出来。
（2）利用红色激光比较明显，容易观察到，其发出的光线相当于法线。
（3）缓慢转动圆台，反射光线随着入射光线的变化而变化，当入射光线与法线重合，反射光线也与法线重合，这说明反射光线、入射光线和法线在同一平面内。
（4）多次改变AO与ON的夹角，即改变入射角的大小，测量反射角与入射角的大小，可探究光反射时，反射角大小与入射角大小的关系。
（5）光的反射现象中，由于光路是可逆的，因此用激光笔沿BO方向入射，反射光线将会从OA方向射出。
20．学习了密度知识后，小平同学利用天平、量筒和烧杯测量某种饮料的密度。他的操作如下：
(1)将天平放在水平桌面后，先将游码移至零刻度线处，若发现指针在分度盘中央两侧摆动幅度如图所示，接下来应向 调节平衡螺母；
(2)如图所示甲、乙、丙图是他按顺序进行实验的示意图；根据图中的数据，可计算出饮料的密度是 kg/m3；
(3)在以上实验中，烧杯壁会残留部分饮料而导致实验结果 （选填“偏大”或“偏小”），应该是怎样的顺序才能减小实验误差( )（填选项字母）；
A．甲、乙、丙 B．丙、乙、甲 C．乙、丙、甲 D．甲、丙、乙
(4)完成上述测量后，聪明的小海想用另一种的方法来测量饮料的密度，他找来测力计、细绳、小金属块和足够的水：
①他先用细绳拴住小金属块，吊在测力计下测出此时拉力为F1；
②把小金属块浸没入水中，测出此时拉力为F2；
③ 测出此时拉力为F3；
④则饮料的密度表达式ρ= （用F1、F2、F3、ρ水表示）。
【答案】(1)左
(2)1.125×103
(3) 偏大 C
(4) 把小金属块浸没入饮料中
【详解】（1） 由图可知，指针右偏，故平衡螺母向左调。
（2）由甲乙可知，空杯质量为37.4g，饮料和杯的总质量为82.4g，则饮料的质量为
由图丙可知饮料的体积V=40cm3
则饮料的密度为
（3）[1]将饮料倒入量筒中时，烧杯壁会残留部分饮料，会使得体积偏小，故密度会偏大。
[2]为防止容器壁粘液体影响所测结果，要先测烧杯、饮料总质量，再将饮料倒入量筒测体积，并测倒走饮料后烧杯的质量。这样就避免了误差的产生，调整顺序为乙、丙、甲。
故选C。
（4）[1][2][3]由①②可知，小金属块浸没水中时，所受浮力为
根据阿基米德原理可求物体排开液体的体积
把小金属块浸没入饮料中，测出此时拉力为F3，小金属块所受浮力为
因为浸没，第一次排开水和第二次排开液体体积相同，根据阿基米德原理可得饮料密度为
21．如图所示，实验小组用“伏安法”测量定值电阻的阻值，已知电源电压为5V恒定不变，滑动变阻器规格为“25Ω；1A”。
（1）请用笔画线代替导线将如图甲电路连接完整 （要求滑片向左移时电流表示数变大）；
（2）连接电路时，滑片移到滑动变阻器的端 （选填“A”或“B”）；
（3）小依闭合开关后发现电流表无示数，电压表指针偏转超过量程但没有损坏，则电路中故障可能是电阻R （选填“短路”或“断路”）；
（4）排除故障后，闭合开关，移动滑片至电压表示数为2V时，电流表示数如图乙所示，则电阻R= Ω；
（5）同组的小钟用额定电压为2.5V的小灯泡替换电阻接入电路，继续测量小灯泡电阻，闭合开关，调节滑动变阻器滑片，记录实验数据如下表：
（6）小钟在实验中多次测量的目的是 （选填序号）；
A．寻找普遍规律
B．减小误差
（7）上述实验结束后，小钟发现电流表已损坏，他在实验室找到一个阻值为10Ω的定值电阻，利用原有部分器材设计了如图丙所示电路。
①闭合开关S、S1，断开开关S2，调节滑动变阻器滑片，使电压表示数为2.5V，此时小灯泡正常发光；
②滑动变阻器滑片 （选填“向左移动”“向右移动”或“保持不动”），断开开关S1，闭合开关S、S2，电压表示数为4.5V；
③小灯泡正常发光时电阻为 Ω。
【答案】 B 断路 5 A 保持不动 12.5
【详解】（1）[1]滑片向左移时电流表示数变大，说明滑动变阻器阻值变小，故滑动变阻器选用左下接线柱与定值电阻串联。如图所示：
（2）[2]为了保护电路，连接电路时，开关应断开，滑片移到滑动变阻器的阻值最大处，即B端。
（3）[3]小依闭合开关后发现电流表无示数，说明电路可能断路，电压表指针偏转超过量程但没有损坏，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，即电路中故障可能是电阻R断路。
（4）[4]排除故障后，闭合开关，移动滑片至电压表示数为2V时，电流表示数如图乙所示，电流表选用小量程，分度值0.02A，其示数为0.4A，则电阻R的阻值为
（6）[5]小钟在实验中多次改变灯泡两端的电压，是为了探究灯泡的电阻随温度变化的规律，即寻找普遍规律，故A符合题意，B不符合题意。
故选A。
（7）②[6]滑动变阻器滑片保持不动， 断开开关S1，闭合开关S、S2，电压表示数为4.5V；③在步骤①中，灯与定值电阻串联后再与变阻器串联，电压表测灯的电压，调节滑动变阻器的滑片，使电压表示数为2.5V，灯正常发光；在步骤②中，滑动变阻器滑片保持不动，电压表测灯与R0两端的电压，因此时各电阻的大小和电压不变，灯仍正常工作根据串联电路电压的规律，此时定值电阻两端的电压
由串联电路电流特点和欧姆定律可知，电路中的电流为
③[7]小灯泡正常发光时电阻为
六、计算题
22．如图所示为安装有超声波雾化器自动喷枪的5G智能机器人，工作时将消毒液均匀雾化到空气中进行消毒。表为智能机器人的部分参数。求：（g取10N/kg）
（1）未装消毒液的机器人静止时，对水平地面的压强；
（2）未装消毒液时，机器人在水平地面以0.5m/s速度匀速直线运动10min，机器人受到的阻力为自身重力的0.1倍，牵引力做功的功率；
（3）在机器人自身重力不变的情况下，改进机器人的性能，使其能漂浮在水面并运动到消毒地点。当机器人装有重20N的消毒液漂浮在水面时，此时机器人排开水的体积。

【答案】（1）2.5×104Pa；（2）25W；（3）0.052m3
【详解】解：（1）机器人未装消毒液时，自身的重力
G＝500N
机器人静止时，机器人对水平路面的压力大小等于其重力大小
F＝G＝500N
受力面积
S＝200cm2＝0.02m2
对水平地面的压强
（2）机器人受到的阻力为
f＝0.1G＝0.1×500N＝50N
因为机器人在水平方向做匀速直线运动，所以牵引力等于阻力，即
F＝f＝50N
牵引力做功的功率为
（3）当机器人装有重20N的消毒液漂浮在水面时受到的浮力为
F浮＝G+G′＝500N+20N＝520N
根据F浮＝ρ液gV排可得此时机器人排开水的体积为
答：（1）未装消毒液的机器人静止时，对水平地面的压强为2.5×104Pa；
（2）牵引力做功的功率为25W；
（3）此时机器人排开水的体积为0.052m3。
23．如图甲是小明家某品牌空气净化器，其额定电压为220V，单独正常工作1h，使规格为600revs/（kW·h）的电能表上的转盘转过24转，净化空气的体积为250m3。该净化器内部有一个检测电路，其简化电路图如图乙所示，检测电路电压恒为32V，R0阻值为20，R为气敏电阻，其阻值大小与有害气体浓度的关系如图丙所示。求：
（1）该空气净化器的额定功率是多少？
（2）正常工作时，将容积为100m3房间内空气全部净化，需要消耗多少电能？
（3）净化器启动前，检测电路电流表示数为0.4A，此时空气中有害气体的浓度是多少？
（4）净化后有害气体的浓度减小到0.1g/m3，此时检测电路消耗的电功率是多少？
【答案】（1）40W：（2）5.76104J：（3）；（4）3.2W
【详解】解：（1）单独正常工作1h消耗电能为
空气净化器的额定功率
（2）100m3房间内空气全部净化的时间为
消耗的电能为
（3）由图乙可知两个电阻串联，电路总电阻为
气敏电阻阻值为
由图丙可知，此时空气中有害气体的浓度为。
（4）由图丙可知，有害气体的浓度减小到时，气敏电阻的阻值为300，电路中电流为
此时检测电路消耗的电功率
答：（1）该空气净化器的额定功率为40W；
（2）需要消耗的电能为5.76104J；
（3）此时空气中有害气体的浓度为；
（4）此时检测电路消耗的电功率为3.2W。
七、科普阅读题
24．阅读短文，回答问题。
自动拍摄火情的无人机
如图所示，图甲为自动拍摄火情的无人机（以下简称无人机），由锂电池供电，采用4个电动机分别带动旋翼转动，对下方空气施力的同时获得升力。该无人机携带的微型摄像装置带有自动拍摄火情功能，未出现火情时处于待机状态；图乙为火情自启系统原理图，该系统由“自启电路”“控制电路”等组成。其中电源由无人机的锂电池提供，R是电阻箱，Rp是红外探测器，它的阻值与红外线强度变化的对应关系如图丙Rp-E图像所示（E为红外线强度，单位为cd）。当发生火情时，无人机上的Rp探测到红外线强度增强，阻值变小，a、b两端电压变大，当a、b两端电压达到某一数值时摄像机将被自主启动进入工作状态。下表是该无人机的部分参数。
(1)发生火情时，远处的火情情况通过无人机携带的微型摄像装置成倒立、 的实像。
(2)旋翼转动时，对下方空气施加向下的力，根据物体间的作用是 的，因此获得向上的升力；无人机以最大速度匀速上升时，受到的升力为 N。（g取10N/kg）
(3)当无人机其中一个旋翼停止转动时，其他3个旋翼可仍然正常转动。可见带动旋翼转动的4个电动机的连接方式是 （选填“并联”或“串联”）。
(4)在“火情自启系统”中，a、b两端电压必须等于或大于9V时，控制电路才能启动摄像机进入工作状态。若设定红外线强度为3cd时启动摄像机工作，此时电阻箱的阻值至少应调到 。
(5)若要在更小的红外强度下就启动摄像机工作，可采取什么措施？ （填写一项即可）。
【答案】(1)缩小
(2) 相互 30
(3)并联
(4)18
(5)增大电源的电压值/增大电阻箱的最大值/在a、b间串联一个定值电阻
【详解】（1）微型摄像机成像原理与照相机成像原理相同，景物通过摄像机镜头形成倒立、缩小的实像。
（2）[1][2]物体间力的作用是相互的，旋翼转动时，对下方空气施加向下的力，因此获得向上的升力，无人机以最大速度匀速上升时，受到向下的重力、向上的升力、向下的阻力三个力的作用，无人机的重力
最大上升速度时受到的空气阻力为10N，所以升力
（3）由题意“采用4个电动机分别带动旋翼转动”可知，电动机可以单独工作，4个电动机的连接方式是并联。
（4）由图像可知，红外线强度为3cd时，红外探测器Rp的阻值的阻值为6Ω，由题可知，启动摄像机工作时，a、b两端的最小电压（即电阻箱的最小电压）
则Rp两端的电压
电路中的电流
由得，电阻箱的最小阻值
（5）在红外线强度较弱时，红外探测器Rp的阻值较大，其两端的电压将增大，为了保证a、b两端电压必须等于或大于9V，可采取的措施∶一是调高电阻箱R的电阻值；二是调高电源的电压值。所以应该增大电源电压值（或增大电阻箱的最大值，或在a、b间串联一个定值电阻）。
物质
密度/g·cm-3
熔点/℃
比热容/J·(kg·℃)⁻
盐（NaCl）
2.17
801
4.03×103
糖（蔗糖）
1.66
185
1.26×103
实验次数
1
2
3
电压U/V
1.0
1.6
2.0
电流I/A
0.16
0.17
0.18
自身重力
履带总触地面积
500N
200cm2
无人机质量（含摄像机）
2kg
锂电池额定电压
12V
最大上升速度
5m/s
电动机额定电压
12V
最大上升速度时受到的空气阻力
10N
电阻箱R最大阻
60Ω
