浙江省嘉兴市2025届高三下学期4月二模通用技术试卷（Word版附解析）

这是一份浙江省嘉兴市2025届高三下学期4月二模通用技术试卷（Word版附解析），文件包含2025届浙江省嘉兴市高三下学期三模技术试题-高中通用技术Word版含解析docx、2025届浙江省嘉兴市高三下学期三模技术试题-高中通用技术Word版无答案docx等2份试卷配套教学资源，其中试卷共19页， 欢迎下载使用。

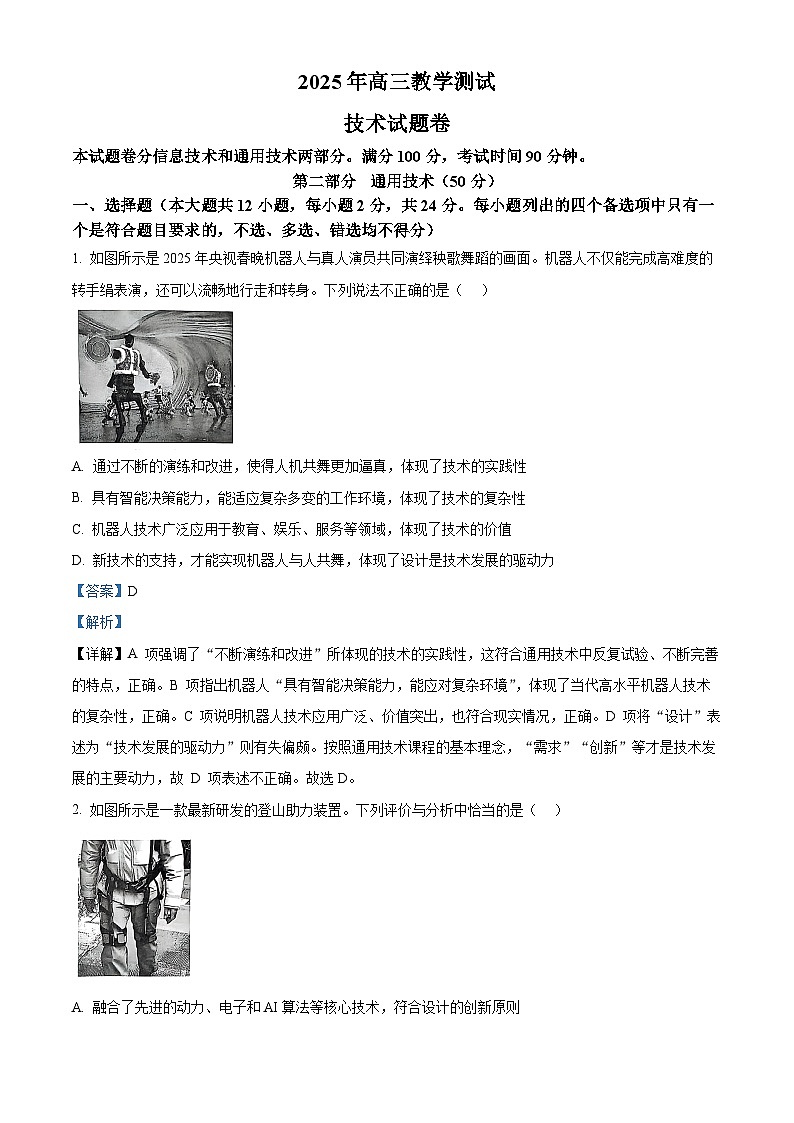

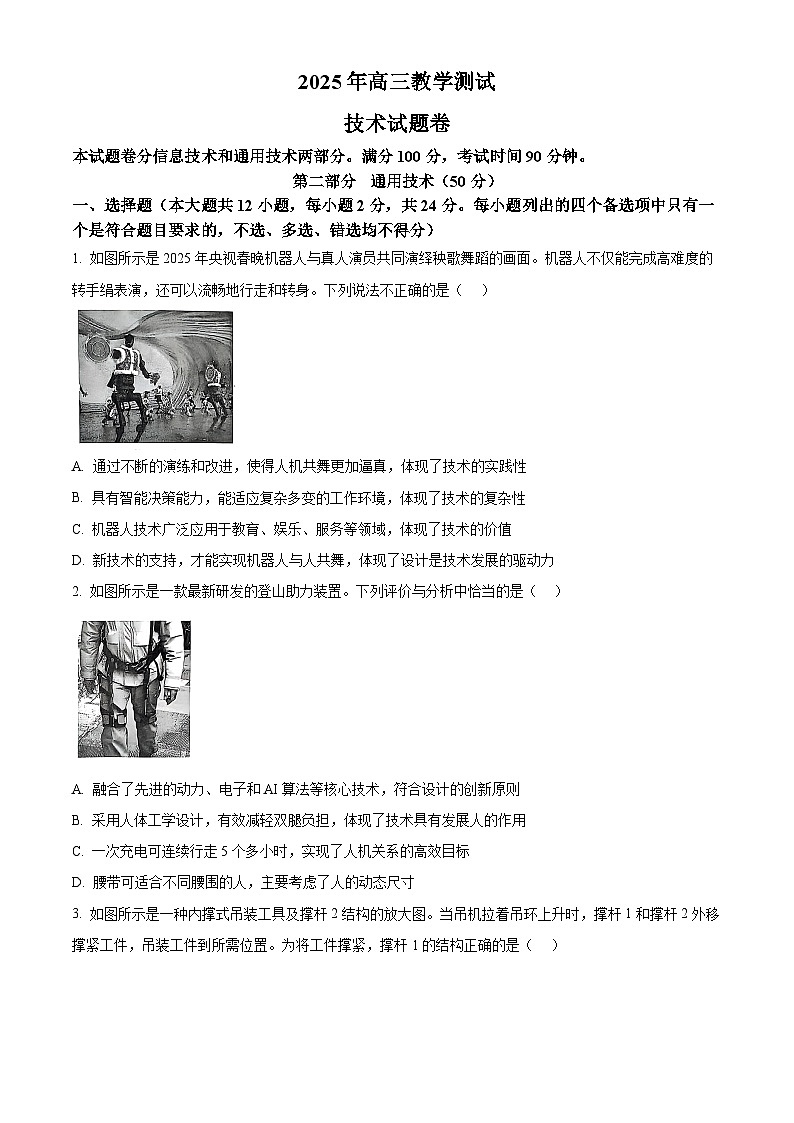

本试题卷分信息技术和通用技术两部分。满分100分，考试时间90分钟。
第二部分 通用技术（50分）
一、选择题（本大题共12小题，每小题2分，共24分。每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分）
1. 如图所示是2025年央视春晚机器人与真人演员共同演绎秧歌舞蹈的画面。机器人不仅能完成高难度的转手绢表演，还可以流畅地行走和转身。下列说法不正确的是（ ）
A. 通过不断的演练和改进，使得人机共舞更加逼真，体现了技术的实践性
B. 具有智能决策能力，能适应复杂多变的工作环境，体现了技术的复杂性
C. 机器人技术广泛应用于教育、娱乐、服务等领域，体现了技术的价值
D. 新技术的支持，才能实现机器人与人共舞，体现了设计是技术发展的驱动力
【答案】D
【解析】
【详解】A 项强调了“不断演练和改进”所体现的技术的实践性，这符合通用技术中反复试验、不断完善的特点，正确。B 项指出机器人“具有智能决策能力，能应对复杂环境”，体现了当代高水平机器人技术的复杂性，正确。C 项说明机器人技术应用广泛、价值突出，也符合现实情况，正确。D 项将“设计”表述为“技术发展的驱动力”则有失偏颇。按照通用技术课程的基本理念，“需求”“创新”等才是技术发展的主要动力，故 D 项表述不正确。故选D。

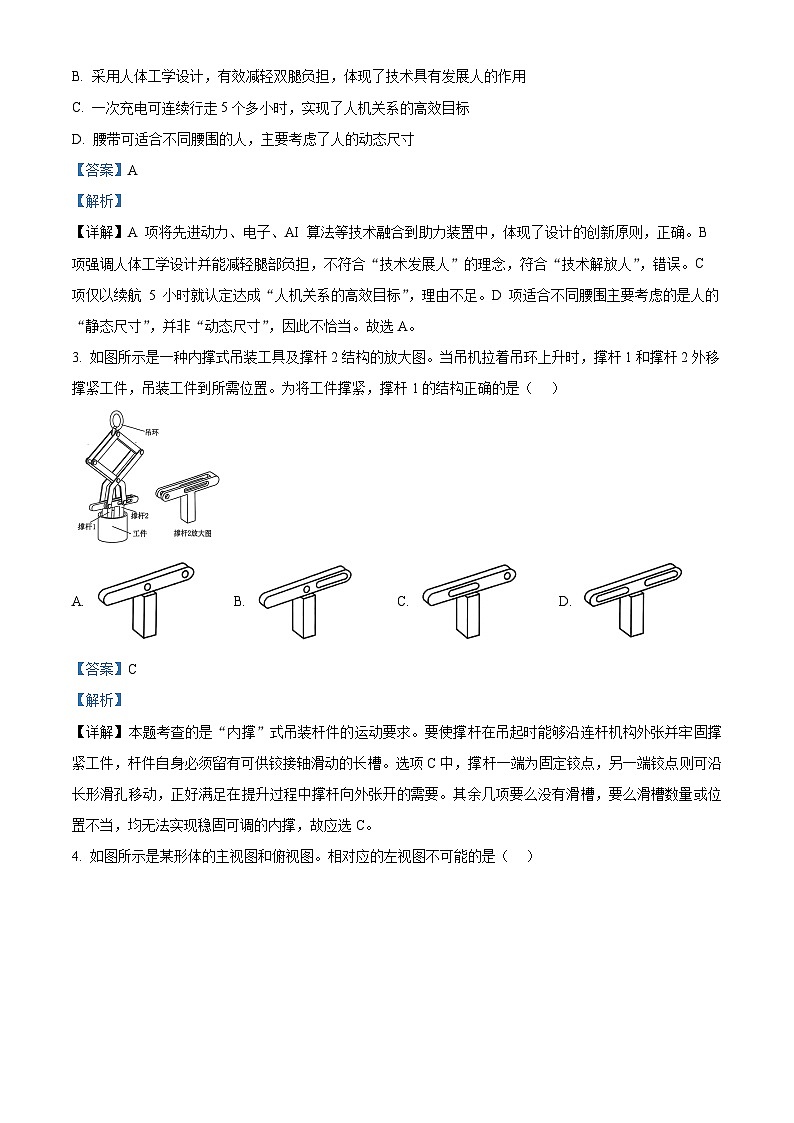

2. 如图所示是一款最新研发的登山助力装置。下列评价与分析中恰当的是（ ）
A. 融合了先进的动力、电子和AI算法等核心技术，符合设计的创新原则
B. 采用人体工学设计，有效减轻双腿负担，体现了技术具有发展人的作用
C. 一次充电可连续行走5个多小时，实现了人机关系的高效目标
D. 腰带可适合不同腰围的人，主要考虑了人的动态尺寸
【答案】A
【解析】
【详解】A 项将先进动力、电子、AI 算法等技术融合到助力装置中，体现了设计的创新原则，正确。B 项强调人体工学设计并能减轻腿部负担，不符合“技术发展人”的理念，符合“技术解放人”，错误。C 项仅以续航 5 小时就认定达成“人机关系的高效目标”，理由不足。D 项适合不同腰围主要考虑的是人的“静态尺寸”，并非“动态尺寸”，因此不恰当。故选A。

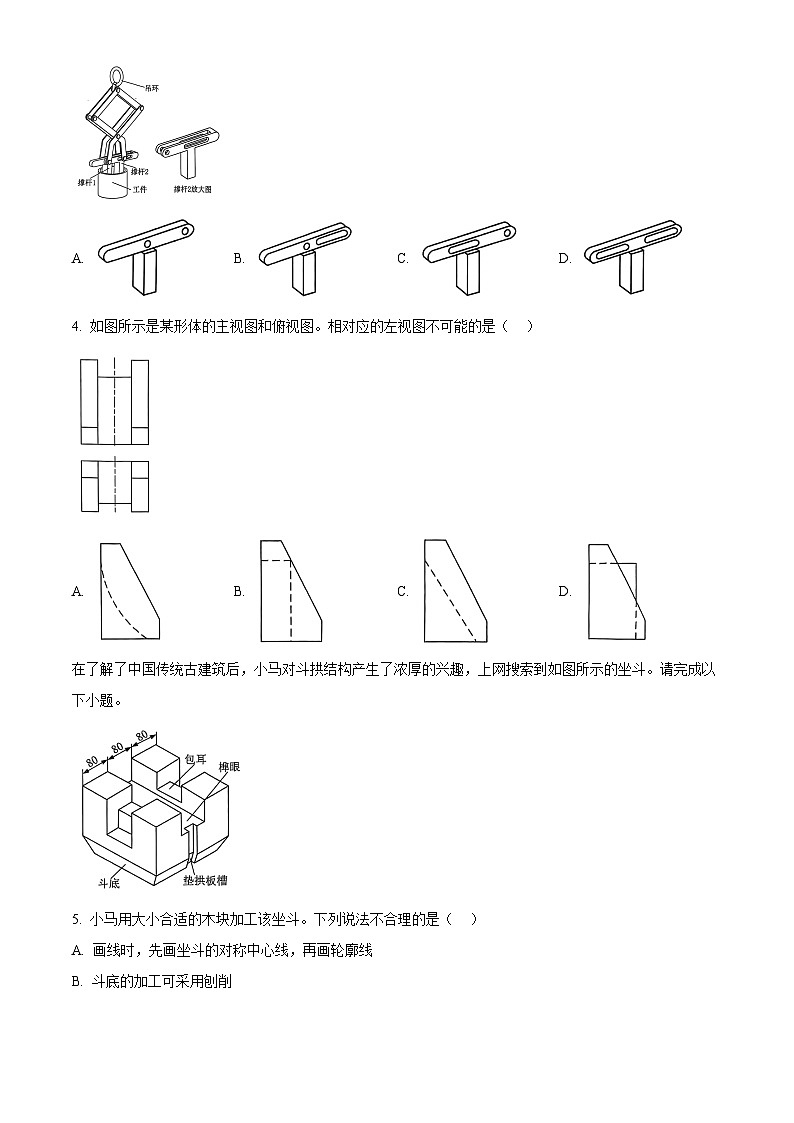

3. 如图所示是一种内撑式吊装工具及撑杆2结构的放大图。当吊机拉着吊环上升时，撑杆1和撑杆2外移撑紧工件，吊装工件到所需位置。为将工件撑紧，撑杆1的结构正确的是（ ）
A. B. C. D.
【答案】C
【解析】
【详解】本题考查的是“内撑”式吊装杆件的运动要求。要使撑杆在吊起时能够沿连杆机构外张并牢固撑紧工件，杆件自身必须留有可供铰接轴滑动的长槽。选项C中，撑杆一端为固定铰点，另一端铰点则可沿长形滑孔移动，正好满足在提升过程中撑杆向外张开的需要。其余几项要么没有滑槽，要么滑槽数量或位置不当，均无法实现稳固可调的内撑，故应选C。

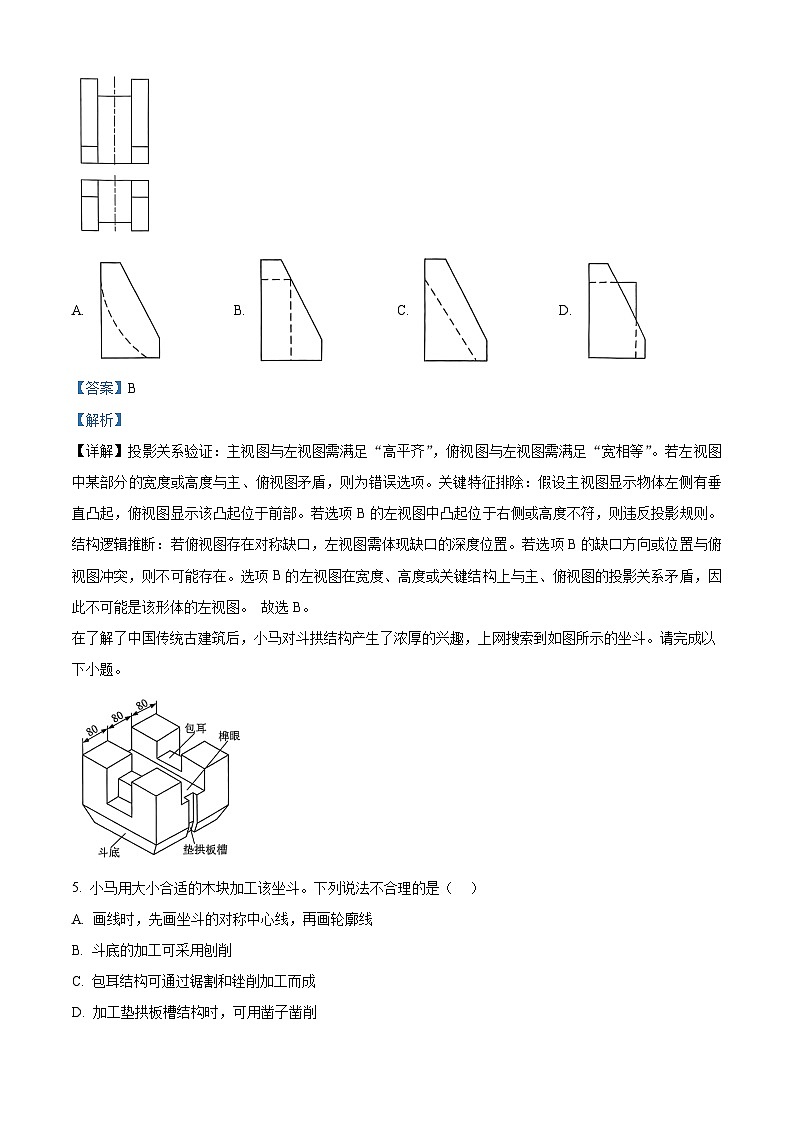

4. 如图所示是某形体的主视图和俯视图。相对应的左视图不可能的是（ ）
A. B. C. D.
【答案】B
【解析】
【详解】投影关系验证：主视图与左视图需满足“高平齐”，俯视图与左视图需满足“宽相等”。若左视图中某部分的宽度或高度与主、俯视图矛盾，则为错误选项。关键特征排除：假设主视图显示物体左侧有垂直凸起，俯视图显示该凸起位于前部。若选项B的左视图中凸起位于右侧或高度不符，则违反投影规则。结构逻辑推断：若俯视图存在对称缺口，左视图需体现缺口的深度位置。若选项B的缺口方向或位置与俯视图冲突，则不可能存在。选项B的左视图在宽度、高度或关键结构上与主、俯视图的投影关系矛盾，因此不可能是该形体的左视图。 故选B。
在了解了中国传统古建筑后，小马对斗拱结构产生了浓厚的兴趣，上网搜索到如图所示的坐斗。请完成以下小题。
5. 小马用大小合适的木块加工该坐斗。下列说法不合理的是（ ）
A. 画线时，先画坐斗的对称中心线，再画轮廓线
B. 斗底的加工可采用刨削

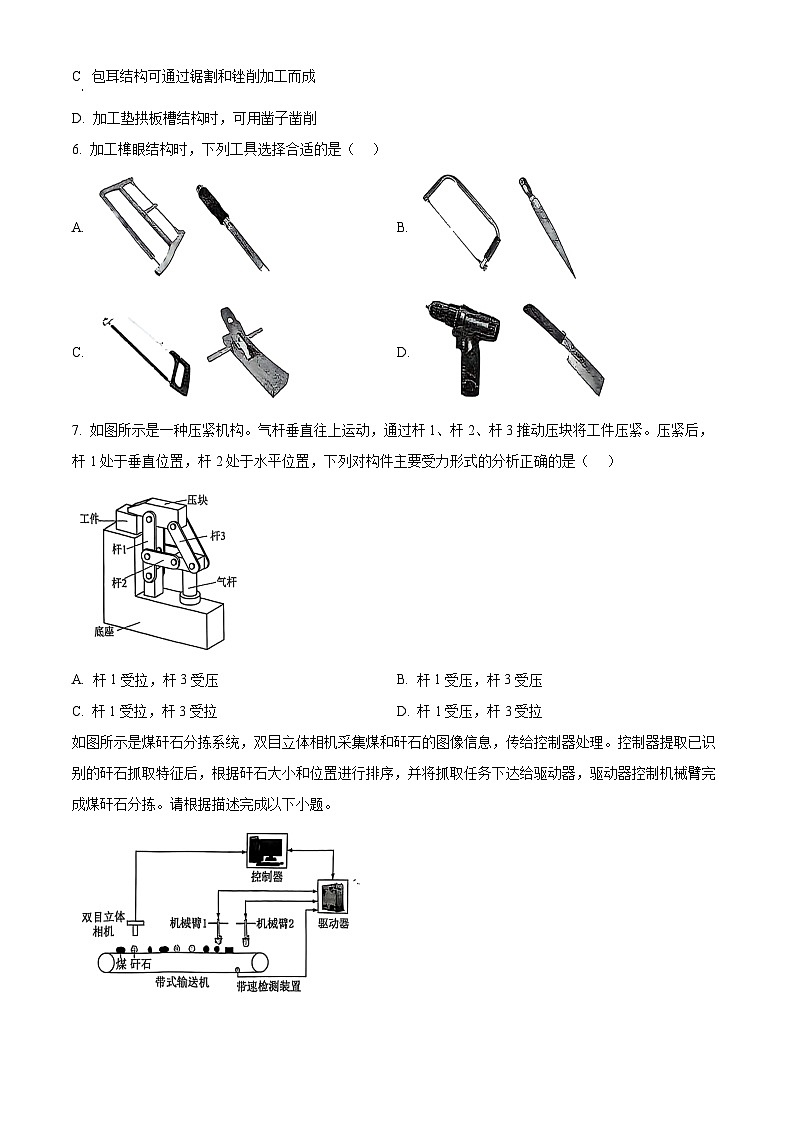

C. 包耳结构可通过锯割和锉削加工而成
D. 加工垫拱板槽结构时，可用凿子凿削
6. 加工榫眼结构时，下列工具选择合适的是（ ）
A. B.
C. D.
【答案】5. B 6. A
【解析】
【详解】1. 第 1 小题考察对木件上各部位的常规加工方法是否合理。A 选项“先画中心线再画轮廓”是常规做法，合理。C 选项“用锯割和锉削加工包耳结构”也符合木工工艺，合理。D 选项“用凿子凿削垫拱板槽”同样是常见的开槽方法，合理。B 选项“斗底的加工可采用刨削”不太恰当，因斗底下部多为斜面或非平直形面，直接用普通平刨难以完成，通常需锯切或凿削成形，故此项不合理。 故选B。
2. 加工棒眼结构时，下列工具选择合适的是（A）。棒眼（榫眼）通常需用凿子加工（假设选项A为凿子图案）。若选项A为其他工具，则需结合图示判断，但根据常规工艺推断答案为凿子。故选A。
7. 如图所示是一种压紧机构。气杆垂直往上运动，通过杆1、杆2、杆3推动压块将工件压紧。压紧后，杆1处于垂直位置，杆2处于水平位置，下列对构件主要受力形式的分析正确的是（ ）
A. 杆1受拉，杆3受压B. 杆1受压，杆3受压
C 杆1受拉，杆3受拉D. 杆1受压，杆3受拉
【答案】A
【解析】
【详解】在压紧机构中，气杆垂直向上运动，通过杆1、杆2、杆3驱动压块压紧工件。压紧后，杆1垂直，杆2水平。分析各构件受力如下：杆1的受力分析：当气杆向上推动杆1的下端时，杆1的顶端与杆2铰接。由于杆2处于水平位置，其左端被杆1向上拉，右端通过杆3推动压块向下。此时，杆1承受拉力，以平衡杆2的转动效应。杆3的受力分析：杆3连接杆2右端与压块。压块受到工件的反作用力后，通过杆3将力传递回杆2。由于压块向下压紧，杆3被压缩以抵抗该反作用力。杆1受拉，杆3受压。正确答案为A。
如图所示是煤矸石分拣系统，双目立体相机采集煤和矸石的图像信息，传给控制器处理。控制器提取已识别的矸石抓取特征后，根据矸石大小和位置进行排序，并将抓取任务下达给驱动器，驱动器控制机械臂完成煤矸石分拣。请根据描述完成以下小题。
8. 关于煤矸石分拣系统，下列说法不恰当的是（ ）
A. 该系统可分为煤矸石识别、机械臂控制、带速检控等子系统
B. 矸石的纹理特征是该系统优化的影响因素
C. 分拣速度需要与带速匹配，以提高分拣的效率
D. 相机的分辨率会影响分拣的准确性，体现了系统的整体性
9. 从控制角度分析煤矸石分拣系统，下列说法正确的是（ ）
A. 输入量是驱动器接收的任务信息B. 控制量是煤矸石的图像信息
C. 控制器通过驱动器控制机械臂D. 矸石的大小和纹理是干扰因素
【答案】8. B 9. C
【解析】
【详解】1.题干所给系统利用相机分辨矸石并通过机械臂分拣，A、C、D三项均符合这一整体系统的工作原理；“矸石纹理特征”并非此类高速分拣系统的主要优化因素，更常见的识别特征是外形、颜色或大小，因此B项说法不恰当。故选B。
2.从控制角度看，控制器接收相机等传感信息，经处理后发出控制量给驱动器，由驱动器去带动机械臂工作，C项正确。A、B两项对“输入量”和“控制量”的含义表述有误；D项所述“矸石大小和纹理”更属于系统中被识别的对象特征，并非一般所说的“干扰因素”。故选C。
10. 在通用技术实践室，小马使用指针式多用电表的电阻挡位测量电解电容。下列说法中不正确的是（ ）
A. 测量前，将电容两根引脚短路放掉残余电荷
B. 将多用电表的红表笔接负极，黑表笔接正极
C. 指针迅速向右偏转后逐渐归位，表示电容器性能良好
D. 指针向右偏转角度越大，表示电容器的电容量越小
【答案】D
【解析】
【详解】选项A正确。测量前需将电解电容引脚短路放电，避免残余电荷影响测量或损坏电表。选项B正确。电解电容有极性，测量时应将红表笔（对应电表内部电池负极）接电容负极，黑表笔接正极，符合操作规范。选项C正确。性能良好的电解电容在充电时，指针会迅速右偏（电阻小），充满后逐渐归位（电阻趋近无穷大），说明电容充放电正常。选项D错误。指针偏转角度越大，说明电容充电电流大（容量大），而非容量小。电容量越大，储存电荷越多，充电时间越长，偏转角度通常更大。错误选项：D，故选D。
11. 如图所示是水温控制实验电路，当环境温度低时，水温控制在较高范围；当环境温度高时，水温控制在较低范围。Rt1检测环境温度，Rt2检测水温。VD2发光表示加热。下列分析正确的是（ ）
A. Rt1和Rt2为正温度系数热敏电阻
B. 调大Rp3，水温的上限变低，下限不变
C. 若要提高环境温度的设定值，可以调大Rp2
D. 若VD1接反，则无法实现水温的区间控制
【答案】B
【解析】
【详解】常用的热敏电阻（如图中用于检测温度的 Rt1、Rt2）一般都为负温度系数（NTC）热敏电阻，故选项 A 所说“为正温度系数”错误。调节电路中与 VD1 串联的电位器 Rp3 （即反馈电阻）只会改变比较器在“高电平”状态时的阈值电压，从而只影响加热停止的那一点（即水温上限），对加热重新开启时的水温下限基本不影响，因而“水温的上限变低，下限不变”是正确的，故选项 B 正确。环境温度阈值的设定主要由 Rt1 与 Rp2 所在分压电路的具体接法与比较器输入极性共同决定；一般要提高“转入低温加热区间”的环境温度门槛，往往需要减小而非单纯“调大” Rp2，故选项 C 并不恰当。反馈二极管 VD1 的方向关系到回授电流的正、反向通路；若接反，往往会使回授与比较器切换逻辑失效，但并非一定就“不能实现区间控制”，因而 D 的说法过于绝对。综上，只有 B 项正确。故选B。
12. 如图a所示是振荡实验电路。图b是555集成芯片的内部结构图。下列关于该电路的分析中正确的是（ ）
A. 当C1充电时，VD2发光B. Rp1向下滑动，C1放电时间变长
C. Rp2调小，VD2闪烁频率变低D. VD1开路，3脚输出高电平时间变短
【答案】C
【解析】
【详解】在555定时器构成的无稳态振荡电路中，振荡频率由充放电时间决定。若选项C描述为“Rp2调小，VD2闪烁频率变低”，则需结合电路结构分析：Rp2调小的影响：若Rp2位于充电回路中，调小Rp2会减少充电时间，总周期缩短，频率应升高。但题目中选项C正确，表明此处存在特殊设计（如Rp2控制放电回路或阈值电压）。特殊电路设计：若电路通过二极管分离充放电路径，且Rp2调整放电回路电阻，调小Rp2可能导致放电时间延长（如并联电容或改变阈值），从而总周期变长，频率降低。尽管常规分析可能存在矛盾，但题目设定答案为C，说明特定电路配置下Rp2调小导致频率降低，符合选项C描述。综上，正确答案为 C。
二、非选择题（本大题共3小题，第28小题8分，第29小题10分，第30小题8分，共26分。请在各小题中的“______”处填写合适选项的字母编号）
13. 小马发现学校楼梯间的移窗太高，开关不方便。于是收集了相关资料，构思了如图a所示的解决方案：旋转把手带动转杆转动，安装在转杆上部的齿轮带动齿条水平移动，实现窗扇的开或关。请完成以下任务：
（1）小马收集了相关资料，下列不需要的是（单选）______
A. 窗户与地面的距离
B. 常见的传动机构的类型与结构
C. 窗扇玻璃的特性和参数
（2）确定转杆长度时，需要明确把手到地面的距离。从人机关系的角度分析，把手的安装高度合理的是（单选）______
A. 500mmB. 1000mmC. 1800mm
（3）小马利用2mm厚的钢板加工如图b所示的连接件。为了保证连接件的加工精度，下列加工流程中合理的是（单选）______
A. 划线→锯割→锉削→弯折→划线→钻孔
B. 划线→锉削→锯割→弯折→划线→钻孔
C. 划线→锯割→锉削→钻孔→划线→弯折
（4）要将把手的转动转化为转杆的转动，下列传动机构中可行的是（多选）______
A B. C. D.
【答案】（1）C （2）B （3）A （4）BC
【解析】
【详解】（1）设计此开窗机构时，所需考虑的主要是窗户高度、传动方式等信息，玻璃特性对机构的设计几乎无影响，故不需要收集“窗扇玻璃的特性和参数”。答案选 C。
（2） 从人机关系出发，把手通常应安装在舒适伸手可及的高度（约 900～1100mm），500mm 过低、1800mm 过高，因此最合理的是 1000mm。答案选 B。
（3） 钢板在弯折前最好先完成外形的锯割、锉削以及平面状态下的钻孔，以保证孔位加工精度。正确流程应是“划线→锯割→锉削→弯折→划线→钻孔”。答案选 A。
（4）将把手的转动转化为转杆转动，凡是能实现轴与轴间传递旋转的齿轮传动都可行，蜗轮蜗杆和锥齿轮都可实现旋转传递；齿轮齿条则是“旋转—直线”传动，不符合要求，圆柱齿轮不符合题意，故选B、C。
14. 小马喜欢打排球，经常参加排球比赛，如图a所示。为了方便球队平时的扣球训练，小马想设计一台自动发球机，并构思了如图b所示的方案：在球筐出口设置挡杆，挡杆由送球装置带动。当挡杆离开后，排球落入弹球器。弹球器将球弹出供球员进行扣球训练。请你帮助小马完成送球装置及挡杆的设计，设计要求如下：
（a）挡杆离开后只能让1个球落下并将后面的球挡住；
（b）采用1个电机驱动，通过电机的正反转或往复运动机构带动挡杆；
（c）挡杆的结构、送球装置的固定位置自定；
（d）电机正转、反转、停止的时间和弹球器弹球的频率均由控制电路控制；
（e）选用直径210mm的排球，其他材料和零配件自选。
请完成以下任务：
（1）设计该装置时，需要考虑的是（多选）______
A. 采用何种材料既符合强度要求又便于制作
B. 如何调整弹球的高度和方向
C. 挡杆如何使前面的球滚下并把后面的球挡住
D. 如何将电机的转动转为机构的其他运动
（2）构思符合该装置设计要求的多个方案，画出其中最优方案的设计草图，简要说明方案的工作过程________
（3）在草图上标注主要尺寸______
【答案】（1）ACD （2）
说明：
方案一：电机正转，挡杆上移，球滚下；电机反转，挡杆下移，球挡住；
方案二：挡杆1和挡杆2成合适角度。电机正转，挡杆1转到水平时，球挡住；电机反转，挡杆2转到水平时，球滚下。
（3）如上图尺寸
【解析】
【详解】（1）结合题目给出的设计要求可知，在设计该送球装置及挡杆时需要综合考虑下列因素：A. 采用何种材料既满足强度要求又便于制作。C. 挡杆如何配合，让前一个球顺利落下并及时挡住后续排球。D. 如何将电机的正反转或往复运动转化为挡杆的启闭等机械动作。因此正确选项为A、C、D。
（2）设计思路示例： 将球筐(斜槽)固定在支撑架上，排球沿斜槽向挡杆处滚动。 挡杆位于球筐出口并由一套连杆或凸轮机构与电机相连；电机正反转或往复运动时，带动挡杆开启或关闭。挡杆开启瞬间，最前方的排球落入弹球器；待球通过后，挡杆迅速复位，阻挡后续排球。弹球器由单独的电机或弹簧机构驱动，可根据需要调整弹出角度与高度。
工作过程简要说明：① 电机启动，机构带动挡杆短暂打开，让前一个球落下。② 挡杆立即复位，阻挡后面球继续下落。③ 落下的球进入弹球器，弹球器在控制电路设定的时序下将球弹出。④ 完成一次发球后，装置重复上述流程。
（3）需标明球筐内槽宽度和高度（略大于直径210 mm）。 挡杆长度（能挡住球筐开口宽度），挡杆与斜槽的安装位置尺寸。球筐倾斜角度及送球装置、弹球器相对位置等关键尺寸。确保排球能顺畅滚动并只落下一个球的挡杆开合距离等。（示意草图中，应标出以上关键尺寸即可。）
15. 根据送球装置的设计要求，小马设计了电机正反转控制电路，如图a所示。J1通电时电机正转；J2通电时电机反转。SQ1、SQ2为限位开关，其外形、触点符号和安装如图b所示。限位开关固定在装置上，电机正转或反转带动机构部件向不同的方向运动，当碰到限位开关SQ1或SQ2的顶杆时，常开触点闭合，常闭触点断开。请完成以下任务：
（1）关于直流电磁继电器选择和检测，以下说法正确的是（多选）______
A. 额定工作电压应选择12V
B. J1和J2应采用8个引脚的继电器
C. 触点负荷应与电机的功率相匹配
D. 多用电表检测线圈的电阻值为100Ω，表明线圈损坏
（2）按下SB2电机反转，松开SB2后电机停转，可能损坏的元件是（单选）______
A. J1-2触点B. J2-1触点C. SQ2-1触点D. VD2
（3）下列对电路的分析不正确的是（单选）______
A. 电机正转时，按下SB2电机停止
B. 接入J1-2和J2-2的作用是防止电源短路
C. 按SB1后，电机作“正转→反转→正转”循环往复转动
（4）在调试时发现，电机反转带动机构部件碰到SQ2后，电机需要停止一段时间再正转。为此，SQ2需要增加一组常闭触点SQ2-2。请在下图虚线框中用给定的元器件将电路补充完整，以实现上述延时功能。
【答案】（1）AC （2）B （3）A
（4）三极管部分连对；比较器、电容、触点、电阻部分连对
【解析】
【详解】1.题干给出的四条关于继电器选型与检测的说法中：A 项“额定工作电压应选 12 V”正确（本电路工作电源即为 12 V）；B 项“J₁、J₂应采用带有两组转换触点（典型为 8 引脚）的继电器”不正确（正反转控制通常需要 DPDT 继电器）；C 项“触点负荷应与电机功率相匹配”正确；D 项“线圈电阻测得约 100 Ω 就认定线圈损坏”不正确，一般 12 V 小型继电器线圈阻值百余欧姆属正常。因此本小题答案为 A、C。
2.“按下 SB₂电机反转，松开 SB₂后电机立即停转”说明反转回路没有自锁，通常是“反转继电器自锁触点”J₂-1损坏所致，选项 B 正确。
3.A“电机正转时，按下 SB₂电机停止”在本电路中并不成立。由于正转继电器 J₁得电时，其互锁触点 J₁-2 处于断开状态，按 SB₂并不会使 J₂得电，亦不会切断 J₁，电机并不会因“按 SB₂”而停转。故 A 的说法不正确。B“接入 J₁-2 和 J₂-2 的作用是防止电源短路”正是正反转互锁的典型做法，正确。C“按下 SB₁ 后，电机可在 SQ₁、SQ₂ 的切换作用下实现‘正转→反转→正转’往复运动”正是该电路利用限位开关常开/常闭触点自动切换方向的特点，正确。综上本小题答案为 A（即 A 的说法不正确）。
