湖北省荆州市2024-2025学年九年级下学期3月月考物理试题（原卷版+解析版）

这是一份湖北省荆州市2024-2025学年九年级下学期3月月考物理试题（原卷版+解析版），共23页。试卷主要包含了选择题，填空题，探究实践题，综合应用题等内容，欢迎下载使用。

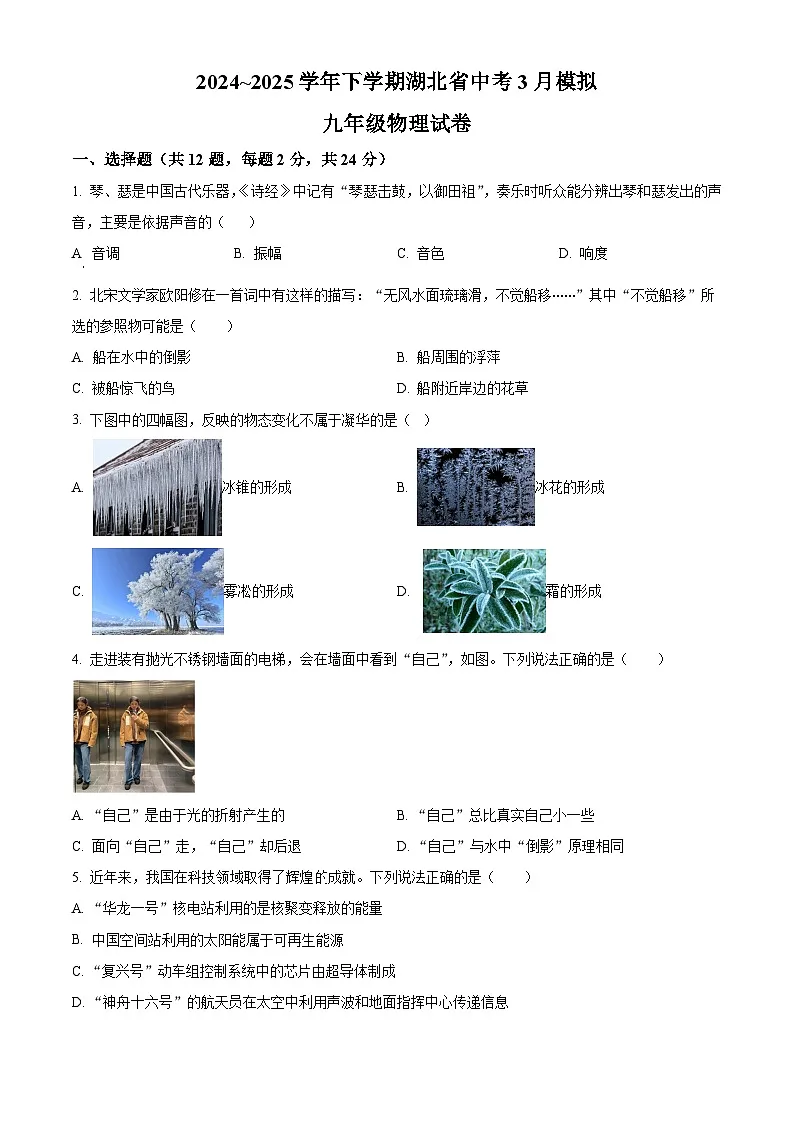

一、选择题（共12题，每题2分，共24分）
1. 琴、瑟是中国古代乐器，《诗经》中记有“琴瑟击鼓，以御田祖”，奏乐时听众能分辨出琴和瑟发出的声音，主要是依据声音的（ ）
A 音调B. 振幅C. 音色D. 响度
2. 北宋文学家欧阳修在一首词中有这样的描写：“无风水面琉璃滑，不觉船移⋯⋯”其中“不觉船移”所选的参照物可能是（ ）
A. 船在水中的倒影B. 船周围的浮萍
C. 被船惊飞的鸟D. 船附近岸边的花草
3. 下图中的四幅图，反映的物态变化不属于凝华的是（ ）
A. 冰锥的形成B. 冰花的形成
C. 雾凇的形成D. 霜的形成
4. 走进装有抛光不锈钢墙面的电梯，会在墙面中看到“自己”，如图。下列说法正确的是（ ）
A. “自己”是由于光的折射产生的B. “自己”总比真实自己小一些
C. 面向“自己”走，“自己”却后退D. “自己”与水中“倒影”原理相同
5. 近年来，我国在科技领域取得了辉煌成就。下列说法正确的是（ ）
A. “华龙一号”核电站利用的是核聚变释放的能量
B. 中国空间站利用的太阳能属于可再生能源
C. “复兴号”动车组控制系统中的芯片由超导体制成
D. “神舟十六号”的航天员在太空中利用声波和地面指挥中心传递信息

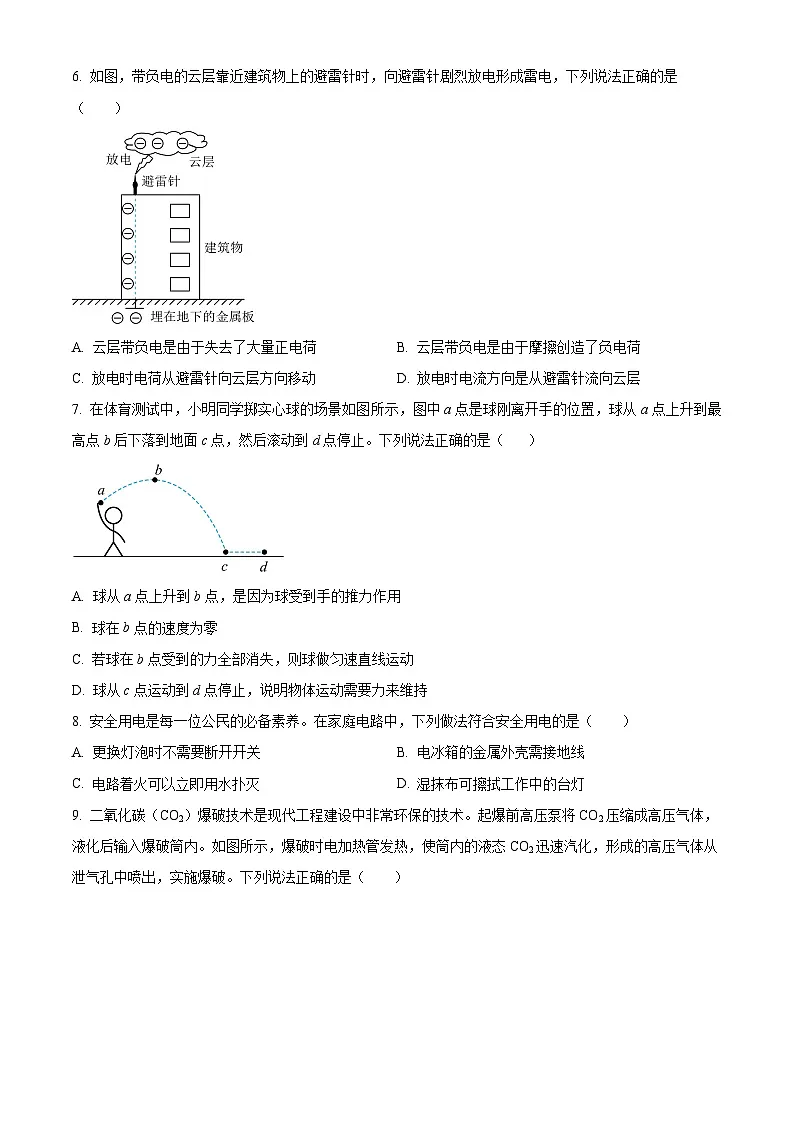

6. 如图，带负电的云层靠近建筑物上的避雷针时，向避雷针剧烈放电形成雷电，下列说法正确的是（ ）
A. 云层带负电是由于失去了大量正电荷B. 云层带负电是由于摩擦创造了负电荷
C. 放电时电荷从避雷针向云层方向移动D. 放电时电流方向是从避雷针流向云层
7. 在体育测试中，小明同学掷实心球的场景如图所示，图中a点是球刚离开手的位置，球从a点上升到最高点b后下落到地面c点，然后滚动到d点停止。下列说法正确的是（ ）
A. 球从a点上升到b点，是因为球受到手的推力作用
B. 球在b点的速度为零
C. 若球在b点受到的力全部消失，则球做匀速直线运动
D. 球从c点运动到d点停止，说明物体运动需要力来维持
8. 安全用电是每一位公民的必备素养。在家庭电路中，下列做法符合安全用电的是（ ）
A. 更换灯泡时不需要断开开关B. 电冰箱的金属外壳需接地线
C. 电路着火可以立即用水扑灭D. 湿抹布可擦拭工作中的台灯

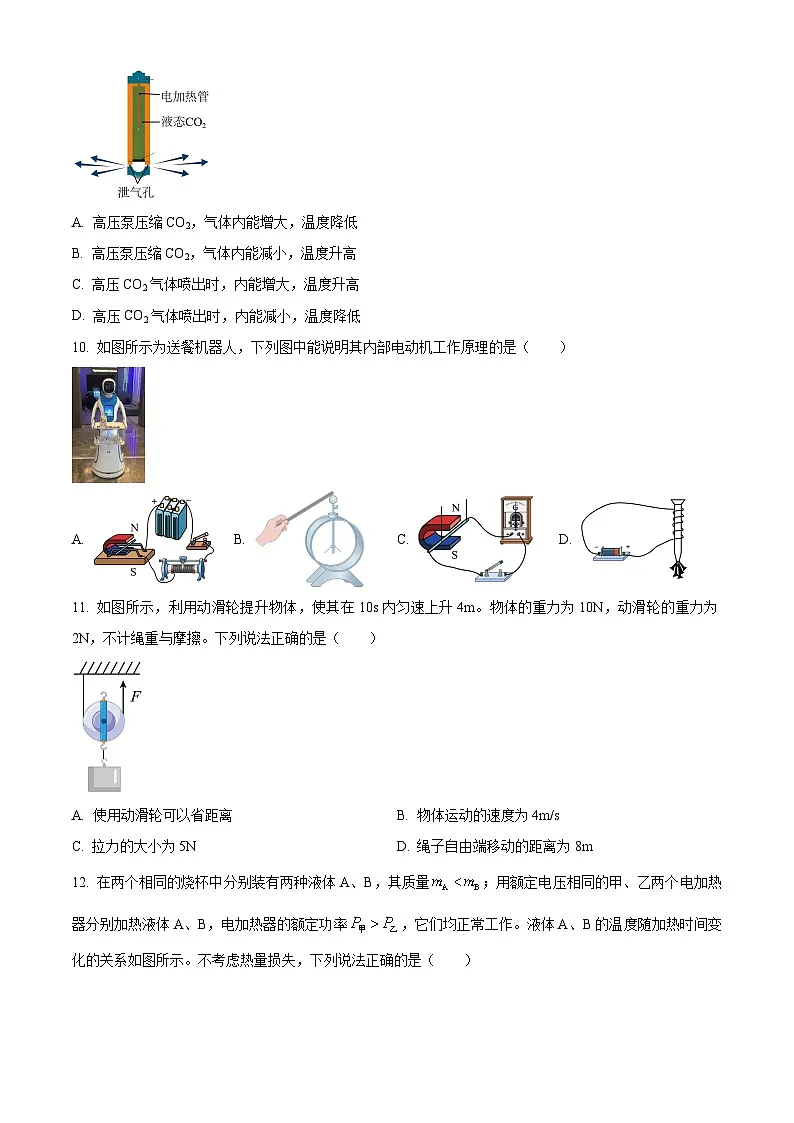

9. 二氧化碳（CO2）爆破技术是现代工程建设中非常环保的技术。起爆前高压泵将CO2压缩成高压气体，液化后输入爆破筒内。如图所示，爆破时电加热管发热，使筒内的液态CO2迅速汽化，形成的高压气体从泄气孔中喷出，实施爆破。下列说法正确的是（ ）
A. 高压泵压缩CO2，气体内能增大，温度降低
B. 高压泵压缩CO2，气体内能减小，温度升高
C. 高压CO2气体喷出时，内能增大，温度升高
D. 高压CO2气体喷出时，内能减小，温度降低
10. 如图所示为送餐机器人，下列图中能说明其内部电动机工作原理的是（ ）
A. B. C. D.
11. 如图所示，利用动滑轮提升物体，使其在10s内匀速上升4m。物体的重力为10N，动滑轮的重力为2N，不计绳重与摩擦。下列说法正确的是（ ）
A. 使用动滑轮可以省距离B. 物体运动的速度为4m/s
C. 拉力的大小为5ND. 绳子自由端移动的距离为8m
12. 在两个相同的烧杯中分别装有两种液体A、B，其质量；用额定电压相同的甲、乙两个电加热器分别加热液体A、B，电加热器的额定功率，它们均正常工作。液体A、B的温度随加热时间变化的关系如图所示。不考虑热量损失，下列说法正确的是（ ）
A. 液体A沸点等于液体B的沸点
B. 电加热器甲的电阻丝阻值大于乙的电阻丝阻值
C. 相同时间内液体A吸收的热量等于液体B吸收的热量
D. 液体A的比热容大于液体B的比热容
二、填空题（共4题，每空1分，共10分）
13. 在“创建全国文明典范城市”活动中，同学们用砂纸清除校园周边的“小广告”。同学们用力按住砂纸是采取了______的方式增大摩擦力。同学们还发现停放在外面的电动自行车有安全隐患，图甲为某电动车充电插口的示意图，图乙是其局部电路图。如果不慎将金属物品放入充电口，很可能会引发火灾，是因为会发生电源______（选填“短路”或“断路”）的现象。
14. 地热资源安全、环保、可再生．如图，是某地热发电厂的工作示意图，地下水吸收热量，发生_______（填物态变化名称），产生大量高温水蒸气，水蒸气被管道输送到发电设备，驱动发电机发电，再经过冷却塔，水蒸气_______（选填“吸收”或“放出”）热量，变成液态水。发电机的工作原理是_______．
15. 2024年4月25日晚，长征二号F遥十八运载火箭载着带有三名航天员的神舟十八号飞船点火升空，在火箭推动飞船加速升空的过程中，飞船的动能______，重力势能______。（前两空选填“增大”“减小”或“不变”）飞机能够在空中飞行，原理在于机翼下方比上方空气流速小，压强______（选填“大”或“小”），从而获得向上的升力。
16. 为了保护同学们的视力，自贡很多学校教室里的日光灯更换成为LED护眼灯，教室里的9盏护眼灯的连接方式是________联（选填“串”或“并”）。如果打开护眼灯之后，老师又打开了教室中的多媒体设备，则教室电路中的总电流会__________（选填“增大”、“减小”或“不变”）。
三、探究实践题（共5题，21分）
17. 一辆汽车运送货物，水平车厢中的货物与车一起沿平直的公路做匀速直线运动，请在图中画出该货物的受力示意图。
18. 如图所示是家庭电路的一部分，请将开关控制台灯的电路补充完整。
19. 小聪同学在做凸透镜成像实验前，把凸透镜正对着平行光源，移动光屏，光屏上得到一个最小、最亮的光斑，如图甲所示，接着他把蜡烛、凸透镜、光屏安装到水平放置的光具座上开始做实验：
（1）为了使凸透镜所成的像在光屏中央，调整器材时，应______（选填“点燃”或“不点燃”）蜡烛；
（2）如图乙所示，烛焰恰好在光屏上成像，生活中的______（选填“照相机”“投影仪”或“放大镜”）就是利用了这样的成像原理；
（3）小聪好动且思维颇有创意，他突发奇想，要是把蜡烛与光屏的位置互换，结果会怎样呢？他立即一试，哇塞！太神奇了，光屏上的像依旧十分清晰，只是像缩小了。受此启发，如果蜡烛、光屏的位置不动，将凸透镜移到______刻度线处，光屏上也会有一个清晰的缩小的像；
（4）当光屏上出现清晰的像时，小明不小心用手指尖遮挡住了凸透镜的一部分，这时光屏上______（选填“仍能”或“不能”）成烛焰完整的像；
（5）实验中，小明将自己的眼镜放在蜡烛和凸透镜之间，发现光屏上原来清晰的像变模糊。将光屏适当靠近凸透镜后，光屏上再次出现清晰的像，由此可判断小明佩戴的是______（选填“近视”或“远视”）眼镜。
20. 在学习了密度、浮力、杠杆的相关知识后，小丽同学根据杠杆的平衡条件测出了一个物块的密度，请帮她将下列步骤补充完整。（g=10N/kg，ρ水=1.0×103kg/m3）

（1）相邻两刻度间距离相等的轻质杠杆静止在如图甲所示的位置，此时杠杆__________（选填“是”或“不是”）处于平衡状态，为了使杠杆在水平位置平衡，应将平衡螺母向__________（选填“左”或“右”）调节；
（2）调节杠杆水平平衡后，用细线将物块挂于杠杆左侧，将3个钩码挂于右侧，杠杆仍处于水平平衡，如图乙所示，每个钩码质量100g，则物块质量为__________g；
（3）将该物块浸没在装有水的烧杯中，调节右侧钩码的位置，使杠杆处于水平平衡，如图丙所示，则物块在水中所受浮力为__________N；
（4）物块的密度是__________kg/m3；
（5）在探究杠杆平衡条件的实验中，多次改变钩码的位置和个数，收集多组数据的目的是__________（选填字母）。
A.避免实验的偶然性，便于得到普遍规律
B.取平均值，减小误差
21. 题图甲是小明设计的体重测量仪的电路图，电源电压为6V，电阻R0＝5Ω，R为压敏电阻，体重计是由量程为0～0.6A的电流表改装而成。
（1）如图甲所示，压敏电阻R与R0连接方式是_________（选填“串”或“并”）联。
（2）人静止站在水平站板时，人对站板的压力大小_________（选填“大于”“小于”或“等于”）人的重力。
（3）测量时，要使体重越重，体重计的指针偏转越大，则压敏电阻应选择图乙中的_________（选填“A”或“B”）电阻。
（4）改装体重计刻度时，应把电流为_________A的刻度标为“0”kg，能显示的最大体重为_________kg。（g取10N/kg）
（5）体重测量仪使用时间长，使测量结果偏小，导致这一现象的原因可能是_________。
四、综合应用题（共2题，15分）
22. 如图乙所示为轩轩家两档位电热水壶的简化电路原理图，S1为温控开关，当水沸腾时会自动断开。R1和R2为加热定值电阻，R2=440Ω，加热档的功率为1210W。求：
（1）在加热档工作时电路总电流；
（2）保温档工作时R2的电功率；
（3）某次烧水，电热水壶将水加热至沸腾耗时5min，然后自动跳转至保温档工作3min，求这8min内电热水壶消耗的电能。
23. 氢能因其零排放、高热值、来源广泛等特点，在新能源领域备受青睐。某款氧内燃机汽车总质量为1.85t，车轮与地面的总接触面积为0.1m2。某次测试中，该车匀速直线行驶6km用时5min，牵引力做功的功率恒为134kW，发动机的效率为50%。（g取10N/kg，氢燃料的热值为1.4×108J/kg，假设氢燃料完全燃烧）
（1）该车静止在水平地面上时，对地面的压强是多少？
（2）本次测试中，该车行驶的速度是多少？受到的牵引力是多少？
（3）本次测试中，消耗氢燃料的质量是多少？（计算结果保留两位小数）
2024~2025学年下学期湖北省中考3月模拟
九年级物理试卷
一、选择题（共12题，每题2分，共24分）
1. 琴、瑟是中国古代乐器，《诗经》中记有“琴瑟击鼓，以御田祖”，奏乐时听众能分辨出琴和瑟发出的声音，主要是依据声音的（ ）
A. 音调B. 振幅C. 音色D. 响度
【答案】C
【解析】
【详解】音调是声音的高低，与振动的频率有关；响度是声音的大小，与振动的幅度有关；音色指声音的品质特色，不同的发声体的音色一般不同，依据声音的音色可以分辨不同的乐器，所以奏乐时听众能分辨出琴和瑟发出的声音，故C符合题意，ABD不符合题意。
故选C。
2. 北宋文学家欧阳修在一首词中有这样的描写：“无风水面琉璃滑，不觉船移⋯⋯”其中“不觉船移”所选的参照物可能是（ ）
A. 船在水中的倒影B. 船周围的浮萍
C. 被船惊飞的鸟D. 船附近岸边的花草
【答案】A
【解析】
【详解】“不觉船移”的意思是感觉船没有移动。相对于船周围的浮萍、被船惊飞的鸟、船附近岸边的花草来说，船的位置都发生了变化，船是运动的，相对于船在水中的倒影来说，船的位置没有发生变化，船静止的。因此选择的参照物可能是船在水中的倒影，故A符合题意，BCD不符合题意。
故选A。
3. 下图中的四幅图，反映的物态变化不属于凝华的是（ ）
A. 冰锥的形成B. 冰花的形成
C. 雾凇的形成D. 霜的形成
【答案】A
【解析】
【详解】A．冰锥的形成是液态的水遇冷，由液态的水变为固态的冰，是凝固过程，故A符合题意；
BCD．冰花、雾凇和霜的形成是水蒸气遇冷，由气态的水蒸气直接变为固态的冰，是凝华过程，故BCD不符合题意。
故选A。
4. 走进装有抛光不锈钢墙面的电梯，会在墙面中看到“自己”，如图。下列说法正确的是（ ）
A. “自己”是由于光的折射产生的B. “自己”总比真实自己小一些
C. 面向“自己”走，“自己”却后退D. “自己”与水中“倒影”原理相同
【答案】D
【解析】
【详解】A．“自己”属于平面镜成像，是光的反射形成的，故A错误；
B．平面镜成像时像与物体的大小相等，“自己”和真实自己大小相等，故B错误；
C．平面镜成的像与物到镜面的距离相同，面向“自己”走，“自己”向前走，故C错误；
D．“自己”属于平面镜成像，是光的反射形成的，“倒影”属于平面镜成像，是光的反射形成的，两者原理相同，故D正确。
故选D。
5. 近年来，我国在科技领域取得了辉煌的成就。下列说法正确的是（ ）
A. “华龙一号”核电站利用的是核聚变释放的能量
B. 中国空间站利用的太阳能属于可再生能源
C. “复兴号”动车组控制系统中的芯片由超导体制成
D. “神舟十六号”的航天员在太空中利用声波和地面指挥中心传递信息
【答案】B
【解析】
【详解】A．核聚变和核裂变都可以释放巨大能量，华龙一号核电机组利用的是核裂变释放的能量，故A错误；
B．中国空间站利用的太阳能可以从自然界源源不断地获得，属于可再生能源，故B正确；
C．半导体的导电性介于导体与绝缘体之间，复兴号动车组控制系统中的芯片由半导体制成，故C错误；
D．电磁波可以传递信息且可在真空中传播，而声波不能在真空中传播，所以，“神舟十六号”的航天员在太空中利用电磁波和地面指挥中心传递信息，故D错误。
故选B。
6. 如图，带负电的云层靠近建筑物上的避雷针时，向避雷针剧烈放电形成雷电，下列说法正确的是（ ）
A. 云层带负电是由于失去了大量正电荷B. 云层带负电是由于摩擦创造了负电荷
C. 放电时电荷从避雷针向云层方向移动D. 放电时电流方向是从避雷针流向云层
【答案】D
【解析】
【详解】AB．云层带负电是由于云层与空气摩擦而带电的，在摩擦的过程中云层得到电子而带负电，摩擦起电的实质是电子从一个物体转移到另一个物体，并没有创造电荷，故AB错误；
CD．物理学中规定正电荷定向移动的方向为电流方向，负电荷定向移动的方向与电流的方向相反。放电时，负电荷从云层流向避雷针，电流方向是从避雷针流向云层，故C错误，D正确。
故选D。
7. 在体育测试中，小明同学掷实心球的场景如图所示，图中a点是球刚离开手的位置，球从a点上升到最高点b后下落到地面c点，然后滚动到d点停止。下列说法正确的是（ ）
A. 球从a点上升到b点，是因为球受到手的推力作用
B. 球在b点的速度为零
C. 若球在b点受到的力全部消失，则球做匀速直线运动
D. 球从c点运动到d点停止，说明物体运动需要力来维持
【答案】C
【解析】
【详解】A．实心球从a点上升到b点，是因为实心球具有惯性，离开手后，不可能再受到手的推力作用，故A错误；
B．由于实心球击出时具有水平方向上的速度，并且在水平方向不受外力，故水平速度不变，所以在最高点速度不为零，故B错误；
C．球运动b点时，还有水平向右运动的速度，若一切外力都消失，球会继续水平向右匀速直线运动，故C正确；
D．实心球最终到d点停止，是因为受到阻力的作用，说明力是改变物体运动状态的原因，物体运动不需要力来维持，故D错误。
故选C。
8. 安全用电是每一位公民的必备素养。在家庭电路中，下列做法符合安全用电的是（ ）
A. 更换灯泡时不需要断开开关B. 电冰箱的金属外壳需接地线
C. 电路着火可以立即用水扑灭D. 湿抹布可擦拭工作中的台灯
【答案】B
【解析】
【详解】A．更换灯泡或维修电路时，应断开电源，才能避免出现触电事故，故A不符合题意；
B．有金属外壳的用电器要使用三脚插头，通过三孔插座，金属外壳才能与地线相连，可及时将金属外壳上的电导走，避免触电事故，故B符合题意；
C．电路着火如果立即用水扑灭，则可能发生触电事故，故C不符合题意；
D．用湿抹布擦拭正在工作的电灯，由于湿抹布比较容易导电，容易发生触电事故，故D不符合题意。
故选B。
9. 二氧化碳（CO2）爆破技术是现代工程建设中非常环保的技术。起爆前高压泵将CO2压缩成高压气体，液化后输入爆破筒内。如图所示，爆破时电加热管发热，使筒内的液态CO2迅速汽化，形成的高压气体从泄气孔中喷出，实施爆破。下列说法正确的是（ ）
A. 高压泵压缩CO2，气体内能增大，温度降低
B. 高压泵压缩CO2，气体内能减小，温度升高
C. 高压CO2气体喷出时，内能增大，温度升高
D. 高压CO2气体喷出时，内能减小，温度降低
【答案】D
【解析】
【详解】AB．高压泵压缩CO2，此时对气体做功，因此气体内能增大，温度升高，故AB错误；
CD．高压CO2气体喷出时，气体对外做功，内能减小，温度降低，故C错误，D正确。
故选D。
10. 如图所示为送餐机器人，下列图中能说明其内部电动机工作原理的是（ ）
A. B. C. D.
【答案】A
【解析】
【详解】A．如图，闭合开关，通电导体棒在磁场中受力运动，反映了电动机的工作原理，故A符合题意；
B．如图，验电器的工作原理是同种电荷相互排斥，故B不符合题意；
C．如图，闭合开关，当导体棒做切割磁感线运动时，有感应电流产生，反映了电磁感应原理，故C不符合题意；
D．如图，在螺线管中插入铁芯可以构成电磁铁，增强磁性，可以吸引铁钉，故D不符合题意。
故选A。
11. 如图所示，利用动滑轮提升物体，使其在10s内匀速上升4m。物体的重力为10N，动滑轮的重力为2N，不计绳重与摩擦。下列说法正确的是（ ）
A. 使用动滑轮可以省距离B. 物体运动的速度为4m/s
C. 拉力的大小为5ND. 绳子自由端移动的距离为8m
【答案】D
【解析】
【详解】A．使用动滑轮可以省力，但费距离，故A错误；
B．物体在10s内匀速上升4m，物体运动的速度为
故B错误；
C．由图可知，滑轮组绳子的有效股数
n＝2
物体的重力为10N，动滑轮的重力为2N，故拉力的大小为
故C错误；
D．绳子自由端移动的距离为
故D正确。
故选D。
12. 在两个相同的烧杯中分别装有两种液体A、B，其质量；用额定电压相同的甲、乙两个电加热器分别加热液体A、B，电加热器的额定功率，它们均正常工作。液体A、B的温度随加热时间变化的关系如图所示。不考虑热量损失，下列说法正确的是（ ）
A. 液体A的沸点等于液体B的沸点
B. 电加热器甲的电阻丝阻值大于乙的电阻丝阻值
C. 相同时间内液体A吸收的热量等于液体B吸收的热量
D. 液体A的比热容大于液体B的比热容
【答案】D
【解析】
【详解】A．液体达到沸点时开始沸腾，沸腾时温度不变，继续吸热，由图可知，A的沸点大于B的沸点，故A错误；
B．由题意可知，两个加热器的额定电压相同，额定功率，由可知，，即电加热器甲的电阻丝阻值小于乙的电阻丝阻值，故B错误；
C．用额定电压相同的甲、乙两个电加热器分别加热液体A、B，因，加热相同的时间，由
可知，相同时间内甲加热器释放的热量多，则相同时间内液体A吸收的热量大于液体B吸收的热量，故C错误；
D．由图像可知，AB均未沸腾前，加热相同的时间，温度升高的快慢相同，即，但是由于，因此加热相同的时间，，由题意可知，则可知，。故D正确。
故选D。
二、填空题（共4题，每空1分，共10分）
13. 在“创建全国文明典范城市”活动中，同学们用砂纸清除校园周边的“小广告”。同学们用力按住砂纸是采取了______的方式增大摩擦力。同学们还发现停放在外面的电动自行车有安全隐患，图甲为某电动车充电插口的示意图，图乙是其局部电路图。如果不慎将金属物品放入充电口，很可能会引发火灾，是因为会发生电源______（选填“短路”或“断路”）的现象。
【答案】 ①. 增大压力 ②. 短路
【解析】
【详解】[1]同学们用力按住砂纸，是接触面粗糙程度不变时，用增大压力方式增大摩擦力。
[2]由乙图可知，如果不慎将金属物品放入充电口，蓄电池的正负极直接相连，造成电源短路，电路中会产生很大的电流，在此过程中，蓄电池的化学能转化为电能，再转化为内能，很可能会引发火灾。
14. 地热资源安全、环保、可再生．如图，是某地热发电厂的工作示意图，地下水吸收热量，发生_______（填物态变化名称），产生大量高温水蒸气，水蒸气被管道输送到发电设备，驱动发电机发电，再经过冷却塔，水蒸气_______（选填“吸收”或“放出”）热量，变成液态水。发电机的工作原理是_______．
【答案】 ①. 汽化 ②. 放出 ③. 电磁感应
【解析】
【详解】[1]地下水在吸收热量后，会从液态转变为气态，这个过程被称为汽化。
[2]高温水蒸气被管道输送到发电设备，驱动发电机发电。然后，水蒸气再经过冷却塔。在冷却塔中，水蒸气会放出热量，从气态重新转变为液态，这个过程被称为液化。
[3]发电机的工作原理是基于电磁感应现象。当闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流，这就是电磁感应现象。发电机就是利用这个原理，将机械能转化为电能。
15. 2024年4月25日晚，长征二号F遥十八运载火箭载着带有三名航天员的神舟十八号飞船点火升空，在火箭推动飞船加速升空的过程中，飞船的动能______，重力势能______。（前两空选填“增大”“减小”或“不变”）飞机能够在空中飞行，原理在于机翼下方比上方空气流速小，压强______（选填“大”或“小”），从而获得向上的升力。
【答案】 ①. 增大 ②. 增大 ③. 大
【解析】
【详解】[1][2]飞船在随火箭点火加速升空的过程中，飞船的质量不变，速度变大，动能变大；同时其质量不变，高度增加，重力势能变大。
[3]流体流速越大，压强越小，机翼下方流速小，因此压强大。
16. 为了保护同学们的视力，自贡很多学校教室里的日光灯更换成为LED护眼灯，教室里的9盏护眼灯的连接方式是________联（选填“串”或“并”）。如果打开护眼灯之后，老师又打开了教室中的多媒体设备，则教室电路中的总电流会__________（选填“增大”、“减小”或“不变”）。
【答案】 ①. 并 ②. 增大
【解析】
【详解】[1]每个教室里的这9盏护眼灯是互不影响的，若其中一个损坏，不影响其他灯工作，所以它们之间一定是并联的。
[2]教室电路中各用电器是并联的，如果打开护眼灯之后，老师又打开了教室中的多媒体设备，则教室电路中又多了一条支路，因并联电路中干路电流等于各支路电流之和，则教室电路中的总电流会增大。
三、探究实践题（共5题，21分）
17. 一辆汽车运送货物，水平车厢中的货物与车一起沿平直的公路做匀速直线运动，请在图中画出该货物的受力示意图。
【答案】
【解析】
【详解】货物随车一起沿平直的公路做匀速直线运动，货物与车间没有相对运动，也没有相对运动趋势，所以货物不受摩擦力，只受两个力作用：重力和支持力，并且这两个力是一对平衡力；重力方向竖直向下，作用点在重心，支持力方向竖直向上，作用点也画在重心上，其受力示意图如图所示：
18. 如图所示是家庭电路的一部分，请将开关控制台灯的电路补充完整。
【答案】
【解析】
【详解】开关控制台灯，开关与台灯要串联，为了安全用电，开关要接在火线上，如图所示：
19. 小聪同学在做凸透镜成像实验前，把凸透镜正对着平行光源，移动光屏，光屏上得到一个最小、最亮的光斑，如图甲所示，接着他把蜡烛、凸透镜、光屏安装到水平放置的光具座上开始做实验：
（1）为了使凸透镜所成的像在光屏中央，调整器材时，应______（选填“点燃”或“不点燃”）蜡烛；
（2）如图乙所示，烛焰恰好在光屏上成像，生活中的______（选填“照相机”“投影仪”或“放大镜”）就是利用了这样的成像原理；
（3）小聪好动且思维颇有创意，他突发奇想，要是把蜡烛与光屏的位置互换，结果会怎样呢？他立即一试，哇塞！太神奇了，光屏上的像依旧十分清晰，只是像缩小了。受此启发，如果蜡烛、光屏的位置不动，将凸透镜移到______刻度线处，光屏上也会有一个清晰的缩小的像；
（4）当光屏上出现清晰的像时，小明不小心用手指尖遮挡住了凸透镜的一部分，这时光屏上______（选填“仍能”或“不能”）成烛焰完整的像；
（5）实验中，小明将自己的眼镜放在蜡烛和凸透镜之间，发现光屏上原来清晰的像变模糊。将光屏适当靠近凸透镜后，光屏上再次出现清晰的像，由此可判断小明佩戴的是______（选填“近视”或“远视”）眼镜。
【答案】（1）点燃 （2）投影仪
（3）40.0 （4）仍能
（5）远视
【解析】
【小问1详解】
为了使凸透镜所成的像在光屏中央，调整器材时，应点燃蜡烛，使烛焰的中心、凸透镜的光心、光屏的中心在同一高度上。
【小问2详解】
由图乙得，物距小于像距，成的是倒立、放大的实像，生活中的投影仪就是利用了这样的成像原理。
【小问3详解】
依题意得，物距变为原来的像距，像距变为原来的物距时，凸透镜仍可以成实像，如果蜡烛、光屏的位置不动，将凸透镜移到40.0刻度线处，此时物距变为原来的像距，像距变为原来的物距时，像距小于物距，光屏上也会有一个清晰的缩小的像。
【小问4详解】
当光屏上出现清晰的像时，小明不小心用手指尖遮挡住了凸透镜的一部分，通过凸透镜剩余部分的光仍可以成完整的像，即这时光屏上仍能成烛焰完整的像。
【小问5详解】
实验中，小明将自己的眼镜放在蜡烛和凸透镜之间，发现光屏上原来清晰的像变模糊。将光屏适当靠近凸透镜后，光屏上再次出现清晰的像，说明该眼镜对光线具有会聚作用，使像距变小，远视眼镜是凸透镜，对光线具有会聚作用，由此可判断小明佩戴的是远视眼镜。
20. 在学习了密度、浮力、杠杆的相关知识后，小丽同学根据杠杆的平衡条件测出了一个物块的密度，请帮她将下列步骤补充完整。（g=10N/kg，ρ水=1.0×103kg/m3）

（1）相邻两刻度间距离相等的轻质杠杆静止在如图甲所示的位置，此时杠杆__________（选填“是”或“不是”）处于平衡状态，为了使杠杆在水平位置平衡，应将平衡螺母向__________（选填“左”或“右”）调节；
（2）调节杠杆水平平衡后，用细线将物块挂于杠杆左侧，将3个钩码挂于右侧，杠杆仍处于水平平衡，如图乙所示，每个钩码质量100g，则物块质量为__________g；
（3）将该物块浸没在装有水的烧杯中，调节右侧钩码的位置，使杠杆处于水平平衡，如图丙所示，则物块在水中所受浮力为__________N；
（4）物块的密度是__________kg/m3；
（5）在探究杠杆平衡条件的实验中，多次改变钩码的位置和个数，收集多组数据的目的是__________（选填字母）。
A.避免实验的偶然性，便于得到普遍规律
B.取平均值，减小误差
【答案】 ①. 是 ②. 右 ③. 400 ④. 2 ⑤. 2×103 ⑥. A
【解析】
【详解】（1）[1]由图甲可知，杠杆处于静止状态，受力平衡，故杠杆处于平衡状态。
[2]图甲可知，杠杆左边低右边高，应将平衡螺母向右调节，使得杠杆水平位置平衡。
（2）[3]设杠杆每一小格代表L，每个钩码的重力为G，根据杠杆平衡条件可得
故，每个钩码质量m=100g，由G=mg可得，物块的质量为
（3）[4]当物块浸没在水中平衡时，设细线对杠杆的拉力为F，由杠杆平衡条件可得
解得细线对杠杆的拉力为
物块的重力为
则物块在水中所受浮力为
（4）[5]根据阿基米德原理可得，物块的体积等于其浸没在水中排开水的体积，即
由可得，物块的密度为
（5）[6]多次改变钩码的位置和个数，即多次改变力和力臂的大小，得到了多组实验数据，得出了杠杆平衡条件。该实验测量多组数据的目的是得出的结论避免偶然性，寻找普遍规律，故A符合题意，B不符合题意。
故选A。
21. 题图甲是小明设计的体重测量仪的电路图，电源电压为6V，电阻R0＝5Ω，R为压敏电阻，体重计是由量程为0～0.6A的电流表改装而成。
（1）如图甲所示，压敏电阻R与R0连接方式是_________（选填“串”或“并”）联。
（2）人静止站在水平站板时，人对站板的压力大小_________（选填“大于”“小于”或“等于”）人的重力。
（3）测量时，要使体重越重，体重计的指针偏转越大，则压敏电阻应选择图乙中的_________（选填“A”或“B”）电阻。
（4）改装体重计刻度时，应把电流为_________A的刻度标为“0”kg，能显示的最大体重为_________kg。（g取10N/kg）
（5）体重测量仪使用时间长，使测量结果偏小，导致这一现象的原因可能是_________。
【答案】 ①. 串 ②. 等于 ③. B ④. 0.2 ⑤. 80 ⑥. 电源电压降低
【解析】
【详解】（1）[1]由图甲可知，压敏电阻R与R0是串联接入电路的。
（2）[2]人对站板的压力与站板对人的支持力是一对相互作用力，大小相等，而站板对人的支持力和人的重力是一对平衡力，大小也相等；所以人静止站在水平站板时人对站板的压力与人的重力大小相等。
（3）[3]由图甲可知，体重计串联在电路中，体重计的示数越大，根据欧姆定律可知电路中的总电阻变小，根据串联电阻规律可知压敏电阻的阻值减小；因此要使测量时，要使体重越重（人对站板的压力越大），则压敏电阻R应该选择其阻值随压力增大而减小的电阻，由图乙可知选B电阻。
（4）[4]当站板上的质量为0，站板受到的压力为0，由图乙可知压敏电阻的阻值为R＝25Ω，根据串联电路电阻规律可得，电路的总电阻
R总＝R0+R＝5Ω+25Ω＝30Ω
由欧姆定律可得，电路中的电流
即改装体重计刻度时，应把电流为 0.2A的刻度标为“0”kg。
[5]因电流表的量程是0～0.6A，据此可知电路中的最大电流为I大＝0.6A，根据欧姆定律可得，电路中的最小电阻
根据串联电路电阻规律可得，压敏电阻的阻值
R′＝R小﹣R0＝10Ω﹣5Ω＝5Ω
由乙图可知站板所受压力的大小为F＝800N，则最大体重为
即体重计能显示的最大体重为80kg。
（5）[6]体重测量仪使用时间长，当电源电压降低时，其他条件不变，根据欧姆定律，电路中电流会减小，会使体重计测量结果偏小。
四、综合应用题（共2题，15分）
22. 如图乙所示为轩轩家两档位电热水壶的简化电路原理图，S1为温控开关，当水沸腾时会自动断开。R1和R2为加热定值电阻，R2=440Ω，加热档的功率为1210W。求：
（1）在加热档工作时电路的总电流；
（2）保温档工作时R2的电功率；
（3）某次烧水，电热水壶将水加热至沸腾耗时5min，然后自动跳转至保温档工作3min，求这8min内电热水壶消耗的电能。
【答案】（1）55A
（2）110W （3）
【解析】
【小问1详解】
在加热档工作时电路的总电流为
小问2详解】
分析电路可知，S、闭合时，、并联，此时总功率较大，为加热档；S闭合、断开时，只有工作，此时总功率较小，为保温档，则保温档工作时R2的电功率为
【小问3详解】
电热水壶加热消耗的电能
保温消耗电能
消耗的总电能
23. 氢能因其零排放、高热值、来源广泛等特点，在新能源领域备受青睐。某款氧内燃机汽车的总质量为1.85t，车轮与地面的总接触面积为0.1m2。某次测试中，该车匀速直线行驶6km用时5min，牵引力做功的功率恒为134kW，发动机的效率为50%。（g取10N/kg，氢燃料的热值为1.4×108J/kg，假设氢燃料完全燃烧）
（1）该车静止在水平地面上时，对地面的压强是多少？
（2）本次测试中，该车行驶的速度是多少？受到的牵引力是多少？
（3）本次测试中，消耗氢燃料的质量是多少？（计算结果保留两位小数）
【答案】（1）
（2）20m/s，
（3）0.57kg
【解析】
【小问1详解】
该车静止在水平地面上时，对地面的压力和自身的重力相等，即
，则对地面的压强
【小问2详解】
该车匀速直线行驶6km用时5min，本次测试中，该车行驶的速度
受到的牵引力
【小问3详解】
牵引力做的功
氢燃料完全燃烧释放的热量
消耗氢燃料的质量
