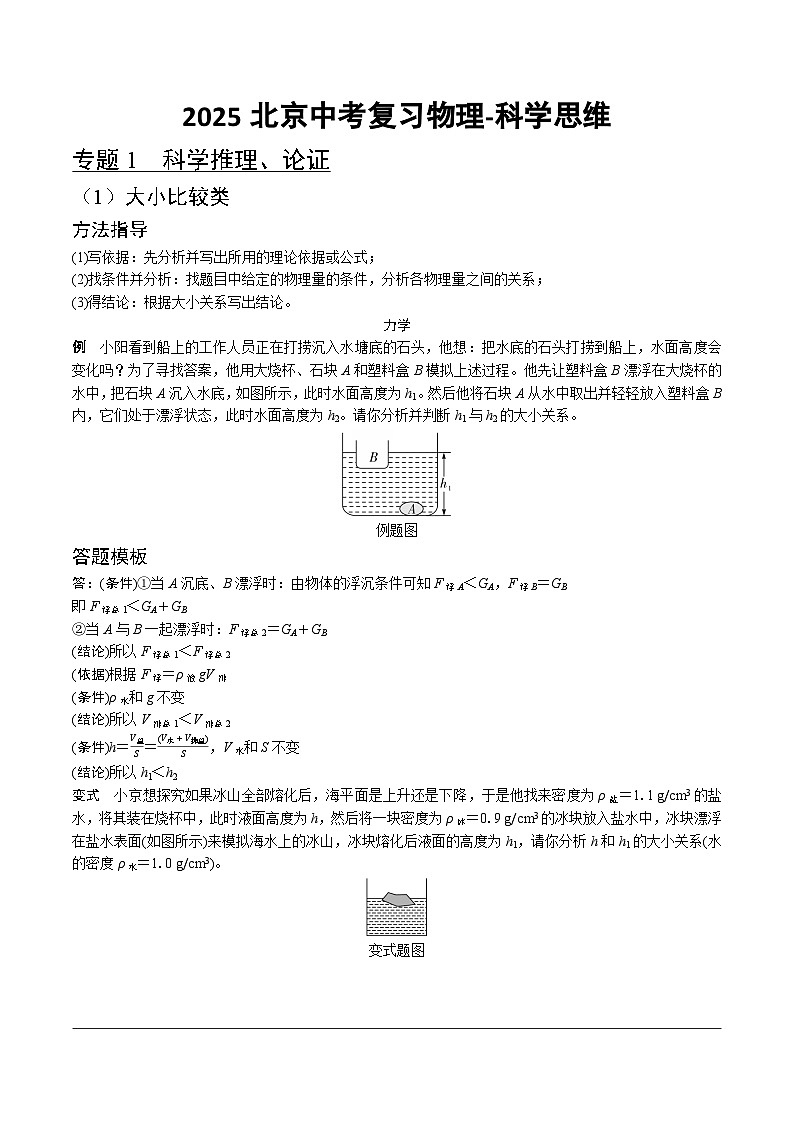

2025北京中考复习物理-科学思维教案

这是一份2025北京中考复习物理-科学思维教案，共19页。
（1）大小比较类
方法指导
(1)写依据：先分析并写出所用的理论依据或公式；
(2)找条件并分析：找题目中给定的物理量的条件，分析各物理量之间的关系；
(3)得结论：根据大小关系写出结论。
力学
例 小阳看到船上的工作人员正在打捞沉入水塘底的石头，他想：把水底的石头打捞到船上，水面高度会变化吗？为了寻找答案，他用大烧杯、石块A和塑料盒B模拟上述过程。他先让塑料盒B漂浮在大烧杯的水中，把石块A沉入水底，如图所示，此时水面高度为h1。然后他将石块A从水中取出并轻轻放入塑料盒B内，它们处于漂浮状态，此时水面高度为h2。请你分析并判断h1与h2的大小关系。
例题图
答题模板
答：(条件)①当A沉底、B漂浮时：由物体的浮沉条件可知F浮A＜GA，F浮B＝GB
即F浮总1＜GA＋GB
②当A与B一起漂浮时：F浮总2＝GA＋GB
(结论)所以F浮总1＜F浮总2
(依据)根据F浮＝ρ液gV排
(条件)ρ水和g不变
(结论)所以V排总1＜V排总2
(条件)h＝V总S＝(V水＋V排总)S，V水和S不变
(结论)所以h1＜h2
变式 小京想探究如果冰山全部熔化后，海平面是上升还是下降，于是他找来密度为ρ盐＝1.1 g/cm3的盐水，将其装在烧杯中，此时液面高度为h，然后将一块密度为ρ冰＝0.9 g/cm3的冰块放入盐水中，冰块漂浮在盐水表面(如图所示)来模拟海水上的冰山，冰块熔化后液面的高度为h1，请你分析h和h1的大小关系(水的密度ρ水＝1.0 g/cm3)。
变式题图

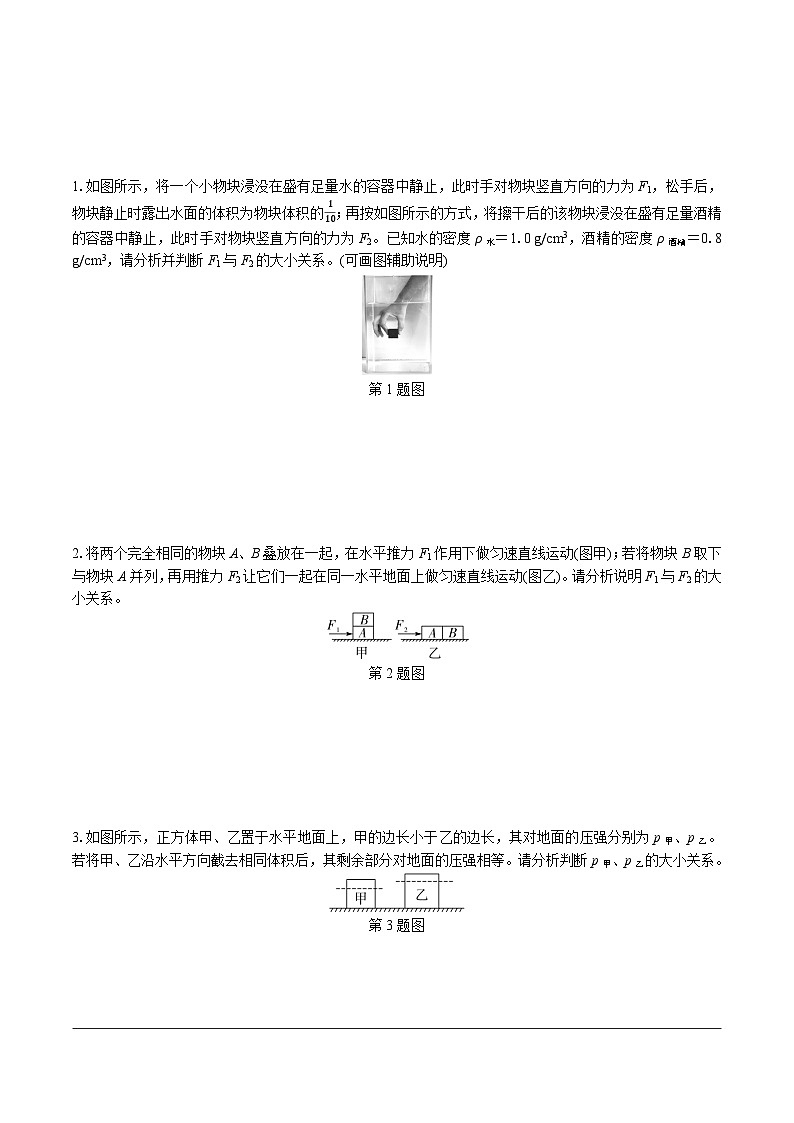

1.如图所示，将一个小物块浸没在盛有足量水的容器中静止，此时手对物块竖直方向的力为F1，松手后，物块静止时露出水面的体积为物块体积的110；再按如图所示的方式，将擦干后的该物块浸没在盛有足量酒精的容器中静止，此时手对物块竖直方向的力为F2。已知水的密度ρ水＝1.0 g/cm3，酒精的密度ρ酒精＝0.8 g/cm3，请分析并判断F1与F2的大小关系。(可画图辅助说明)
第1题图
2.将两个完全相同的物块A、B叠放在一起，在水平推力F1作用下做匀速直线运动(图甲)；若将物块B取下与物块A并列，再用推力F2让它们一起在同一水平地面上做匀速直线运动(图乙)。请分析说明F1与F2的大小关系。
第2题图
3.如图所示，正方体甲、乙置于水平地面上，甲的边长小于乙的边长，其对地面的压强分别为p甲、p乙。 若将甲、乙沿水平方向截去相同体积后，其剩余部分对地面的压强相等。请分析判断p甲、p乙的大小关系。
第3题图

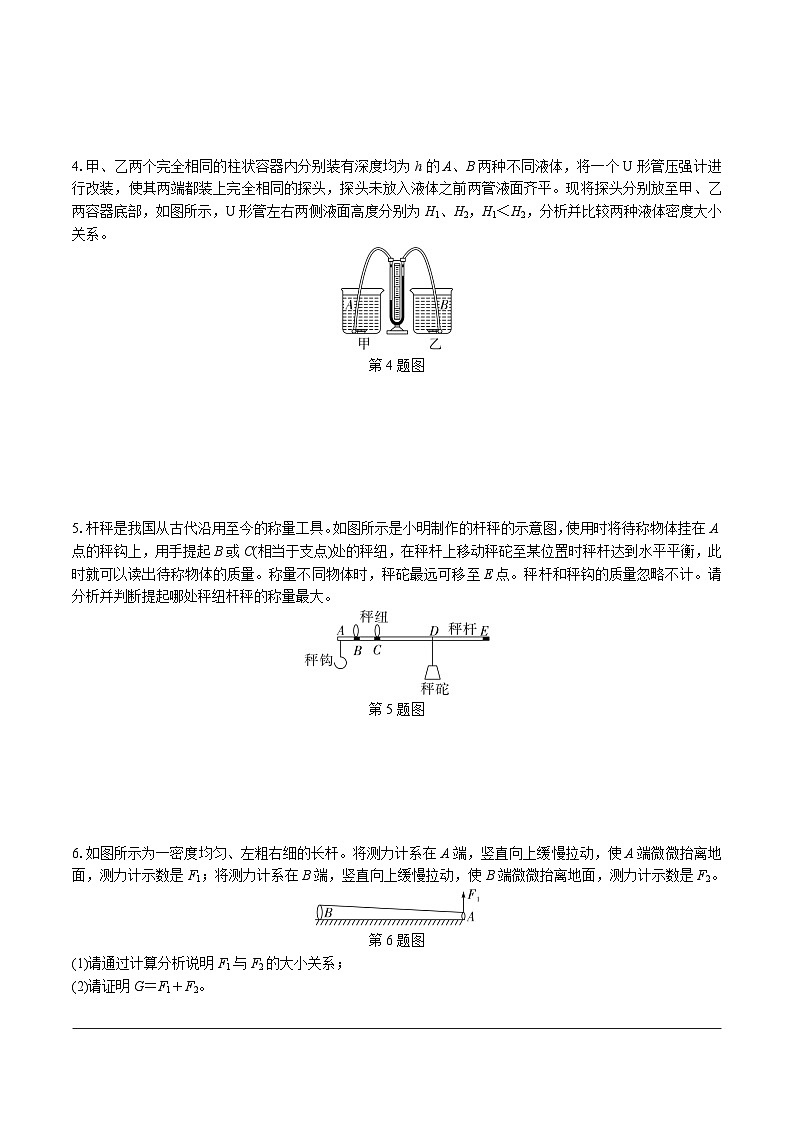

4.甲、乙两个完全相同的柱状容器内分别装有深度均为h的A、B两种不同液体，将一个U形管压强计进行改装，使其两端都装上完全相同的探头，探头未放入液体之前两管液面齐平。现将探头分别放至甲、乙两容器底部，如图所示，U形管左右两侧液面高度分别为H1、H2，H1＜H2，分析并比较两种液体密度大小关系。
第4题图
5.杆秤是我国从古代沿用至今的称量工具。如图所示是小明制作的杆秤的示意图，使用时将待称物体挂在A点的秤钩上，用手提起B或C(相当于支点)处的秤纽，在秤杆上移动秤砣至某位置时秤杆达到水平平衡，此时就可以读出待称物体的质量。称量不同物体时，秤砣最远可移至E点。秤杆和秤钩的质量忽略不计。请分析并判断提起哪处秤纽杆秤的称量最大。
第5题图
6.如图所示为一密度均匀、左粗右细的长杆。将测力计系在A端，竖直向上缓慢拉动，使A端微微抬离地面，测力计示数是F1；将测力计系在B端，竖直向上缓慢拉动，使B端微微抬离地面，测力计示数是F2。
第6题图
(1)请通过计算分析说明F1与F2的大小关系；
(2)请证明G＝F1＋F2。
电学
例 在其他条件相同的情况下，电阻较小的导体，其材料的导电性能较强。如图所示的电路中，R1是甲种材料制成的电阻丝，R2是乙种材料制成的电阻丝，它们的横截面积相同，长度分别为L1、L2，且L1＞L2。闭合开关S后，观察到电流表的示数I1大于电流表的示数I2。请分析并判断甲、乙两种材料导电性能的强弱。
例题图
答题模板
答：(依据)根据R＝UI
(条件)因为电压相等，I1＞I2
(结论)所以R1＜R2
(进一步分析)若只是将甲材料制成的电阻丝的长度减小至L2、则其电阻减小为R1'，R1'＜R1。又因为R1＜R2，所以R1'＜R2，即当甲、乙两种材料制成的电阻丝的长度和横截面积都相等时，R1'＜R2，所以甲材料的导电性能较强。
变式 在其他条件相同的情况下，电阻较小的导体，其材料的导电性能较强。如图所示的电路中，R1是甲种材料制成的电阻丝，R2是乙种材料制成的电阻丝，它们的长度相同，横截面积分别为S1、S2，且S1＜S2。闭合开关S后，观察到电流表的示数I1大于电流表的示数I2。请分析并判断甲、乙两种材料导电性能的强弱。
变式题图
1.小京在复习时，用两端电压不变的电源及其他器材再次做了如图所示的实验。她将电阻丝R1、R2先后分别接入电路中的a、b两端，闭合开关后，观察到接入R2时，小灯泡的亮度更亮，电流表的示数更大。已知灯泡亮度变亮时，灯丝电阻变大。请分析并判断R1与R2阻值的大小关系。(可画电路图辅助说明)
第1题图
2. 实验室有两只额定电压相同的小灯泡L1和L2，小京想知道哪只小灯泡的额定功率大，于是将其串联接入电路，如图所示。闭合开关后小灯泡L1、L2均发光，电压表示数大于电压表的示数且都小于小灯泡的额定电压，于是小京认为灯泡L1的额定功率大，请分析说明小京的观点是否正确。(假设小灯泡电阻不受温度影响)
第2题图
变式 将定值电阻R1、R2串联接在电源两端，如图甲所示，闭合开关S后，电压表、的示数分别为U1、U2，且U1＜U2。再将定值电阻R1、R2并联接在该电源两端，如图乙所示，闭合开关S后，R1、R2消耗的功率分别为P1、P2。若电源两端电压保持不变，请分析说明P1与P2的大小关系。

甲 乙
变式题图
3.如图甲是某电子测温计的内部简化电路图，其中电源电压恒为18 V，电阻R0、R1分别为定值电阻、热敏电阻中的一个，热敏电阻的阻值随温度变化的关系如图乙。当温度升高时，电压表示数增大(电压表连接的量程为0～15 V)，最大测量温度为50 ℃。若要增大温度计的最大测温值，定值电阻的阻值如何变化。

甲 乙
第3题图
变式1 某同学设计光控电路，如图所示，可以根据光照的变化自动开启和关闭路灯，天色暗到一定程度时路灯自动开启，而在天明时自动熄灭。电源两端电压为U且保持不变，RG为光敏电阻，R为定值电阻。闭合开关S后，因光敏电阻阻值随光照的减弱而增大，使其两端的电压增大，当电压达到某一定值UG时，控制开关开启，点亮路灯。若换用阻值更大的定值电阻R，请你分析判断会引起路灯开启和熄灭早晚怎样的变化。
变式1题图
变式2 某同学设计了一种电梯超载报警器，如图所示，电源两端电压为U且保持不变，R0为定值电阻，R为滑动变阻器。将重为10 N的物块放在载物台上(用载物台模拟电梯)，此时电压表示数为U0，当电压表示数大于U0时，就会触发报警，即U0为电梯载重报警值。若换用阻值更大的定值电阻，请你判断说明电梯载重报警值U0的变化情况。
变式2题图
变式3 家庭燃气报警器能够检测燃气泄漏情况，部分电路示意图如图甲所示。其中控制电路中的R1是由气敏电阻制成的传感器，R1阻值与燃气浓度的关系如图乙，R2为滑动变阻器，通过移动滑片P的位置来设定燃气报警值。本报警器出厂测试时的信息记录如图丙。电源电压U保持恒定(忽略电磁铁线圈的阻值，不考虑温度对电阻的影响)。
变式3题图甲
若想在实际使用时，燃气浓度达到3%时就报警，请分析并说明滑动变阻器应该向上还是向下滑动。
乙 丙
变式3题图
4.)为研究热敏电阻R2的阻值与温度的关系，小京按如图所示的电路进行实验，其中电源两端电压U不变，R1为定值电阻。实验中，他将已做防水处理的热敏电阻R2先后浸没在温度为t1、t2和t3的水中，闭合开关，分别读出对应电流表的示数I1、I2和I3，发现I1＜I2＜I3。已知t1＜t2＜t3，请分析并说明热敏电阻R2的阻值与温度的关系。
第4题图
变式 臭氧常用于对食品车间等位置进行无人密闭消毒，但消毒时浓度不宜过高。小京设计了一个简易臭氧检测仪，电路如图所示，其中电源电压恒定，L为指示灯，已知RC为阻值随臭氧浓度ρ变化的敏感元件。小京为判断RC的阻值随臭氧浓度ρ的变化关系，依次改变臭氧浓度ρ1＜ρ2＜ρ3，闭合开关，分别读出对应电流表的示数I1、I2和I3，以及电压表示数U1、U2和U3。发现I1＜I2＜I3，U1＜U2＜U3。请分析并说明臭氧检测传感器中RC的阻值随臭氧浓度ρ的变化关系。
变式题图
5.随着社会发展对于节能减排要求的日益提高，电动汽车正走进千家万户。充电桩给电动汽车充电分为快充和慢充两种方式，已知快充时的充电功率为40 kW，充电电压约为350 V；慢充时的充电功率为7 kW，充电电压约为220 V。现有甲、乙两条充电线，横截面积分别为6 mm2和25 mm2。若它们的材料和长度均相同，请你判断哪条是快充线，并说明理由。
热学
1.小明想比较甲、乙两种液体比热容的大小关系。他连接了如图所示的电路，其中两个完全相同的保温杯内分别装有质量、初温相同的甲、乙两种液体，以及阻值为R1和R2的电阻丝(R1＜R2)。闭合开关一段时间后，他观察到甲液体升高的温度Δt甲大于乙液体升高的温度Δt乙。请分析并判断甲、乙两种液体比热容的大小关系。
第1题图
变式1 如图所示，某同学用相同的烧杯分别装入甲、乙两种液体，质量分别为m1、m2，且m1＜m2。把电阻相同的电热器放在甲、乙两种液体中，电热器两端加相同电压后同时给液体加热，甲、乙两种液体升高相同的温度，需要的加热时间分别为t1、t2，且t1＞t2。假设电热器释放的热量全部被液体吸收，请分析并判断甲、乙两种液体吸热能力的强弱。
变式1题图
变式2 小东在两个完全相同的烧瓶内分别装入体积和初温都相同的A、B两种不同的液体、两只完全相同的温度计以及阻值分别为R1和R2的电阻丝，然后将其连接成如图所示的电路。闭合开关，经过一段时间后，记录甲、乙两个温度计示数分别为T1和T2，T1＞T2。请你判断R1和R2的大小关系，并说明依据。已知A、B两种液体的密度ρA＞ρB，比热容cA＞cB。
变式2题图
（2） 解释判断类
力学
1. 小京探究“液体内部压强的大小与液体密度是否有关”时，设计实验并记录数据如下表，根据表中的信息和数据，结合液体压强随深度的增加而增大，小京得出结论：液体内部压强的大小与液体密度有关。请简述他分析实验信息、进行科学论证的过程(ρ浓盐水＞ρ水＞ρ酒精)。
2. 小明观察生活现象发现，放入水中的蜡块、冰块会漂浮在水面上；放入水中的铜块、铁块会沉在水底。于是他认为：密度比水小的物体一定可以漂浮在水面上。为了检验这个观点是否正确，小明准备了一个正方体实心木块和一个装有少量水的烧杯，他将木块放入装有水的烧杯中，木块静止时水面刚好达到木块高度的一半。已知实心木块的密度为0.6×103 kg/m3，水的密度为1.0×103 kg/m3。请从运动和力的角度分析木块静止时是否在水中漂浮，并判断小明的观点是否正确。
3.某创新实践小组的同学自制简易密度计来测量液体的密度，他们将装有适量水的烧杯放置在水平桌面上，取一根粗细均匀的饮料吸管，用石蜡封住下端管口，并在吸管的下端绕上一段细铁丝，使吸管竖直漂浮在水中，测得吸管浸入水中的长度为H，如图甲所示，接下来在吸管上标注1.0刻度线(单位g/cm3)，并用同样的方法依次标记好0.9、1.1刻度线，请你分析说明图乙中哪种标注方式合理。(水的密度为ρ水)

甲 乙
第3题图
4. 如图所示，杠杆上分别放着质量不相等的两个球，杠杆在水平位置平衡，如果两球以相同速度同时匀速向支点移动，杠杆能否保持平衡？如不能平衡，哪端会下沉？请加以论证。
第4题图
5. 在“研究动滑轮的特点”实验中，小宁通过如图所示装置进行实验，得到结论：使用动滑轮匀速提升物体，竖直向上的拉力F小于物重G。小宁思考后认为，即使不计摩擦和绳重，要使上述结论成立，物重G和动滑轮重G动之间也必须满足一定条件。请分析说明这一条件。
第5题图
电学
1. 特高压输电是世界上最先进的输电技术，我国“西电东送”重点工程就是采用的该项技术。特高压输电是指±800千伏及以上直流输电电压和1 000千伏及以上交流输电电压等级。在远距离输电中，当输电功率相同时，可以通过提高电压来降低电流产生的热损耗，从而减小输电线中能量的损失，请你利用所学的物理知识解释“增压降流少损耗”的原因。
2. 小明和爸爸在家里闻到了一股烧焦的气味，经检查发现是正在烧水的电水壶插座处产生的，拔下插头后发现插座的一个插孔烧焦了。爸爸分析是插头和插座接触不良引起的。请你分析并回答下列问题：插头和插座接触不良为什么能把插座烧坏？
热学
1.物理课上老师演示了如下的实验：首先将含有少量水的矿泉水瓶用橡胶塞子塞紧，如图甲所示；接着两手分别握住瓶的上、下部分，使劲拧瓶的下部使其严重变形，如图乙所示；继续拧矿泉水瓶可以看到瓶塞飞出数米远，同时瓶口和瓶内出现白气，如图丙所示。请你利用学过的知识分析解释“瓶塞飞出”和“出现白气”的原因。

甲 乙 丙
第1题图
专题2 模型建构
初中常考物理模型
1. 平面镜模型：当物体表面能产生反射现象时，突出能发生镜面反射，可建构平面镜模型；
2. 连通器模型：容器呈现上端开口，底部相通特点时，可以将容器建构为连通器模型；
3. 杠杆模型：硬棒突出绕固定的点转动的特点时，可以将硬棒建构为杠杆模型；
4. 凸透镜模型：透明物体突出中间厚、边缘薄的特点时，可以将物体建构为凸透镜模型；
5. 液柱模型：在研究液体内某一深度的压强大小时，可突出液体形状、重力，将其视为一个柱形固体，建构液柱模型；
6. 电路模型：在研究某实际应用的电路原理图时，突出元件具体作用，建构电路模型。
1.初夏的公园里，“小荷才露尖尖角，早有蜻蜓立上头”的美景让人赏心悦目，在1.5 m深的荷花池内，一只立于荷尖上的蜻蜓距水面0.4 m，如图所示。关于蜻蜓在水中的像，下列说法正确的是( )
第1题图
A. 由于光的折射形成的
B. 在水面下0.4 m深处
C. 与蜻蜓相距1.9 m
D. 与蜻蜓等大的实像
2. 如图是某物质的三种状态的分子微观模型。甲图中的物质状态变成乙图中的物质状态的过程叫做( )

甲 乙 丙
第2题图
A. 凝固B. 熔化
C. 液化D. 汽化
3. 小红家的轻质衣架上有5个固定且等距离的轻质夹子，如图所示，她将两只完全一样的袜子用夹子固定在衣架上，放手后衣架可以保持平衡的是( )

A B C D
4. 小明将一支蜡烛放在装有水的烧瓶前，调整蜡烛和烧瓶至如图所示位置，在可移动白板上恰好得到清晰的像(未画出)，下列说法正确的是( )
第4题图
A. 白板上成正立、放大的实像
B. 此时成像特点与照相机相同
C. 互换蜡烛和白板的位置，白板上成倒立、放大的像
D. 将蜡烛远离烧瓶，调节白板位置后，再次成的清晰像变小
5. 郑国渠是我国古代水利工程之一，当水渠通过路面时，有时会采用涵洞的形式。如图是一种涵洞的截面示意图，下列说法正确的是( )
第5题图
A. 两侧水渠和中间的涵洞可看作是一个连通器
B. 当水不流动时，水对A点的压强大于水对B点的压强
C. 由于“水往低处流”，所以涵洞中的水从乙流向甲
D. 不论路面哪侧积水过高，涵洞中的水流方向均不变
6. 健身步道上的坐式划船训练器如图所示。人坐在座板上，用始终与把手垂直的力缓慢向后将把手拉至身体两侧，此过程中，拉力大小变化情况是 。若要增加训练强度，应将配重盘向 (选填“a”或“b”)端移动。
第6题图
7. 我们知道“若连通器内装入同种液体，当液体静止时，各部分中的液面保持相平”的结论，如图是一个简单的连通器，它盛水静止后，两管中液面高度相等。请你以液片“AB”为研究对象，运用液体压强知识，结合二力平衡条件，从理论上证明上述结论。
第7题图
8. 如图所示，小明和小刚准备按照如图所示的方式将一个箱子抬上楼梯，箱子质量分布均匀，两个人手都作用在木箱靠近自己一侧的下边缘上，施力方向竖直向上 小明认为两个人对箱子施加的力大小相同，而小刚认为自己施加的力较大，请你通过受力分析判断谁的观点正确并说明理由。
第8题图
9. 在项目化学习中，科技小组的同学给旧电吹风加装两根塑料管改装成湿鞋烘干器，如图所示，可实现冷风吹干和热风烘干两种功能。其内部电路是由一个发热电阻()、一个电动机()和两个开关组成的并联电路，发热电阻正常工作时功率为440 W，且不能单独工作出现“干烧”现象。请你帮助他们解决下列问题：
(1)在虚线框内画出烘干器内部电路图。
(2)使用时发现温度过高，存在安全隐患，想要把发热电阻的功率减小到原来的一半，需要购买一个多大的电阻替换原发热电阻。
第9题图
参考答案
专题1 科学推理、论证
（1） 大小比较类
力学
变式 答：根据F浮＝ρ液gV排，冰漂浮于盐水中，F浮＝G冰，ρ盐水gV排＝ρ冰gV冰
V排＝ρ冰V冰ρ盐水＝0.9g/cm3×V冰1.1g/cm3＝911V冰
当冰块熔化后，质量不变，即m水＝m冰，即ρ水V水＝ρ冰V冰，V水＝ρ冰V冰ρ水＝0.9g/cm3×V冰1.0g/cm3＝910V冰，所以V水＞V排，h＝VS，S不变，所以h＜h1
1. 答：F浮0＝G物，即G物＝0.9ρ水gV
F1＋G物＝F浮1＝ρ水gV，则F1＝0.1ρ水gV
F浮2＝ρ酒精gV＝0.8ρ水gV，F2＋F浮2＝G物，F2＝0.1ρ水gV所以F1＝F2。2. 答：如解图甲、乙所示，地面对AB整体的支持力相等，均为F支＝GA＋GB，根据力的作用是相互的可知，AB整体对地面压力相等，且为F压＝F支＝GA＋GB，又因A、B两个物块完全相同，即图甲和图乙中AB整体对地面的压力与地面的粗糙程度相同，因此f1＝f2，两次推动AB均做匀速直线运动，即在水平方向受力平衡，且在水平方向只受到推力和摩擦力的作用，这两个力是一对平衡力，所以F1＝f1，F2＝f2，因此F1＝F2。
第2题解图
3. 答：甲的边长小于乙的边长，截去相同体积，由V＝Sh可得h甲截＞h乙截
剩余部分的高度h甲剩＜h乙剩，p甲剩＝p乙剩，根据均匀柱体压强p＝FS＝ρgh，所以ρ甲＞ρ乙
由m＝ρV可得截去部分的质量m甲截＞m乙截
将截去部分放回原位置后，由F压＝G＝mg可知
F压增甲＞F压增乙，S甲＜S乙，由p＝FS可得，p甲＞p乙。
4. 答：由H1＜H2可知，甲容器中探头所在位置的液体压强大于乙容器中探头所在位置的液体压强，即p甲＞p乙，故有ρAgh甲＞ρBgh乙，又因为探头在两容器中液体的深度均为h，所以ρA＞ρB。
5. 答：杆秤相当于一个杠杆模型，提B处秤纽杆秤平衡时，G1LAB＝G砣LBE，则G1＝G砣；提C处秤纽杆秤平衡时，G2LAC＝G砣LCE，则G2＝G砣，由图可知LBE＞LCE，LAB＜LAC，则G1＞G2，所以提起B处的秤纽杆秤的称量最大。
6. 解：(1)在杠杆的右端竖直抬起时，B是支点，长杆重心为O，如解图甲所示
第6题解图
根据杠杆平衡条件得F1×AB＝G×OB ①
在杠杆的左端竖直抬起时，A端为支点，长杆重心为O，如解图乙所示
根据杠杆平衡条件得F2×AB＝G×OA ②
比较①②，由于左粗右细，重心O靠近左侧，OA＞OB，重力G相同，则F1＜F2
(2)OA＋OB＝AB，由(1)中①＋②得F1×AB＋F2×AB＝G×OB＋G×OA，可得G＝F1＋F2
电学
变式 答：根据R＝UI，因为电压相等，I1＞I2，所以R1＜R2，若只是将甲材料制成的电阻丝的横截面积增大至S2，则其电阻减小为R1'，R1'＜R1。又因为R1＜R2，所以R1'＜R2，即当甲、乙两种材料制成的电阻丝的长度和横截面积都相等时，甲种材料电阻丝阻值较小，所以甲材料的导电性能较强。1. 答：R1、R2分别接入电路中，等效电路如解图甲、乙所示
第1题解图
电源电压U不变，电流I1＜I2，灯丝电阻RL＜RL'
依据欧姆定律UL＝I1RL，UL'＝I2RL'，可知UL＜UL'
依据串联电路的电压关系U1＝U－UL，U2＝U－UL'，可知U1＞U2，依据公式R1＝U1I1，R2＝U2I2，可知R1＞R2。
2. 答：闭合开关，两只小灯泡串联接入电路，电压表测量L1两端的电压，电压表测量L2两端的电压，小灯泡电阻不受温度影响，依据串联电路电流规律I1＝I2＝I及R＝UI可知，R1＞R2，依据公式P＝UI、I＝UR可知P＝U2R，P1＜P2，即小灯泡L2的额定功率大，因此小京的观点不正确。
变式 答：由甲电路图可知，闭合开关，R1与R2串联，电压表测R1两端的电压U1，电压表测R2两端的电压U2，因串联电路中各处的电流相等，且U1＜U2，所以，由I＝UR可知，R1＜R2；由乙电路图可知，闭合开关，R1与R2并联，因并联电路中各支路两端的电压相等，由P＝UI＝U2R可知，两电阻消耗的电功率P1＞P2。
3. 答：由图乙可知热敏电阻温度越高阻值越小，且当温度升高时电压表示数增大，所以R0为定值电阻，R1为热敏电阻，当温度升高时R1减小，电路的总电阻减小， 根据I＝UR可知电路中的电流变大，R0两端电压即电压表的示数变大，当电压表示数最大时温度最高；当电子测温计测得的温度最高时，R0两端的电压为15 V，R1两端的电压为3 V，若将R0换用阻值更小的电阻时，电路中的电流变大，由欧姆定律可知R1的阻值变小，所以要增大温度计的最大测温值，定值电阻的阻值要减小。
变式1 答：由图可知，闭合开关，两电阻串联接入电路，IR＝IG，根据欧姆定律可得，IG＝UGRG，IR＝U－UGR，即UGRG＝U－UGR，则RG＝UGRU－UG，由题设条件可知：路灯刚好发光时，U和UG不变。当R增大，路灯发光时，RG增大，对于光敏电阻，光照越弱，电阻越大，所以电阻R增大时，路灯晚上开启得晚，早晨关闭得早。
变式2 答：闭合开关，两电阻串联接入电路，电压表测滑动变阻器两端的电压，电流表测通过电路的电流，串联电路总电阻等于各部分电阻之和，换用阻值更大的定值电阻，根据欧姆定律可知报警时通过电路的电流变小，根据U＝IR，可知电梯载重报警值U0变小。
变式3 答：由图像可知，燃气浓度由4% 变成3% 时，R1阻值变大，刚好报警时，电流仍为I0，根据U1＝I0R1，可得U1变大，根据U2＝U－U1，U不变，可得U2变小，根据R＝UI可得R2应变小，所以滑动变阻器的滑片应该向下移动。
4. 答：电源两端电压U不变，R1为定值电阻，依据欧姆定律和串联电路特点，可得R2＝UI－R1，在t1＜t2＜t3的情况下，I1＜I2＜I3，可得出热敏电阻R2的阻值逐渐变小，因此热敏电阻R2的阻值随温度的升高而减小。
变式 答：分析电路，闭合开关，L、RC串联，已知电源两端电压U不变，传感器RC两端的电压UC＝U－UL已知在ρ1＜ρ2＜ρ3情况下，U1＜U2＜U3，推知UC减小。已知 I1＜I2＜I3，电路电流增大，依据RC＝UCI，推知RC的阻值减小。因此随臭氧浓度ρ的增大，RC的阻值减小。
5. 答：乙充电线为快充。I1＝P1U1＝4.0×104 W350V≈114 A，I2＝P2U2＝7.0×103 W220V≈31.8 A，I1＞I2，当材料和长度都相同时，横截面积越大的导体电阻越小，甲、乙的材料和长度都相同，且S甲＜S乙，所以R甲＞R乙。根据Q＝I2Rt，快充时电流大，为了减少电流在一定时间内产生的热量，应选用电阻较小的充电线，即选用横截面积较大的乙充电线。
热学
1. 答：电阻丝电阻R1＜R2，Δt甲＞Δt乙。依据串联电路的电流特点和焦耳定律Q1＝I2R1t、Q2＝I2R2t，可知Q1＜Q2。依据热传递过程中物体吸热关系公式Q1＝Q甲'＝c甲mΔt甲，Q2＝Q乙'＝c乙mΔt乙，可知c甲＜c乙。
变式1 答：由于电热器的电阻相同，且电热丝两端加相同的电压后给液体加热，根据Q放＝W＝U2Rt，因为t1＞t2，可知电热器释放的热量Q放1＞Q放2；依据题意，液体吸收的热量等于电热器释放的热量，所以甲液体吸收的热量大于乙液体吸收的热量，即Q吸1＞Q吸2；若将甲液体的质量增至m2，在升高温度相同的情况下，其吸收的热量增加为Q吸1'，有Q吸1'＞Q吸1，又因为Q吸1＞Q吸2，所以Q吸1'＞Q吸2，即当甲、乙两种液体的质量和升高温度都相同时，甲液体吸收的热量大于乙液体吸收的热量，即Q吸1'＞Q吸2，所以甲液体的吸热能力强。
变式2 答：温度变化量ΔT＝T－T0，由于初温相同，且T1＞T2，所以有ΔT1＞ΔT2；质量m＝ρV，体积相同，且ρA＞ρB，所以mA＞mB，由于 cA＞cB，故有cAmA＞cBmB。由Q＝cmΔT可知，Q1＞Q2，由于两电阻丝串联，有I1＝I2，加热时间相同，由Q＝I2Rt可知R1＞R2。
（2） 解释判断类
力学
1. 答：以探头在水中的深度为基准，在酒精中深度为6 cm时，U形管两侧液面高度差h1会小于5.6 cm，在浓盐水中深度为6 cm时，U形管两侧液面高度差h2会大于5.6 cm，则探头在不同密度液体的同一深度处，所受压强大小不同，说明液体内部压强和液体密度有关。
2. 答：物体漂浮时，F浮＝G物。木块放入水中后，依据F浮'＝G排水和V排＝12V木，可知F浮'＝ρ水gV排＝12ρ水gV木；依据G木＝m木g和ρ木＝35ρ水，可知G木＝ρ木gV木＝35ρ水gV木；依据F浮'＜G木，可知木块此时不能在水中漂浮，所以小明的观点是错误的。
3. 答：因为密度计始终漂浮在水中，即F浮＝G
①根据F浮＝ρ液gV排可知，F浮一定，密度ρ液越大，V排越小，根据V排＝SH可知，S一定，V排越小，H越小，即密度计的刻度由上至下数值逐渐增大；
②依据F浮＝G，ρ液gV排＝mg，V排＝SH可知，ρ＝mgSHg＝mSH，ρH＝mS，mS不变，故H和ρ是反比例函数关系，ρ均匀变化时，H的变化不均匀，故该密度计刻度分布不均匀，ρ液越大，H的变化量越小，即B标注合理。
4. 答：不能保持平衡，B端会下沉。理由：设大球质量为m1，小球质量为m2，由图可知，大球距离支点近，根据杠杆平衡条件可得m1gl1＝m2gl2可知m1＞m2，两球以相同的速度向支点运动，即相等的时间内运动的路程ΔL1＝ΔL2，所以m1gΔL1＞m2gΔL2，即质量大的一侧力和力臂的乘积减小得快，原来杠杆平衡，力和力臂的乘积相等，大球一侧力和力臂的乘积减小得快，使得小球一侧力和力臂的乘积大于大球一侧力和力臂的乘积，杠杆不再平衡，故B端将下沉。
5. 答：使用动滑轮匀速提升物体时，不计摩擦和绳重，拉力F＝G＋G动2，若拉力F＜G，即G＋G动2＜G，那么有，G＞G动。即使用动滑轮匀速提升物体，不计摩擦和绳重，满足竖直向上的拉力F小于物重G的条件是：物重G大于动滑轮重G动。
电学
1. 答：输电时，根据P损耗＝I2R，电线电阻相同时，I越小，热损耗越小。一般输送功率不变，根据P输＝UI得I＝P输U，故提高电压会使电流减小，会降低电流产生的热损耗。
2. 答：插头与插座接触不良，该处的电阻较大，由于插头与插座处与导线串联在电路中，通过的电流相等、通电时间相等，根据Q＝I2Rt，插头与插座处产生的热量较多，引起插头发热，甚至烧坏插头和插座，引起火灾。
热学
1. 答：手通过拧瓶子对瓶内气体做功，使瓶内气体的内能增加，瓶内气体对橡胶塞子做功使塞子飞出，瓶内气体的内能减少，温度降低，瓶口及瓶内水蒸气遇冷液化形成白气。
专题2 模型建构
1. B 2. B 3. C 4. D 5. A 6. 逐渐变小 a
7. 答：由图所示，设液片“AB”的面积为S，左、右两管内水深分别为h左和h右，由于水不流动，即液片“AB”左、右两面受力平衡，即F左＝F右，这两个力共同作用于液片“AB”上，根据p＝可得：左、右两管中的水对液片“AB”的压强相等；根据液体压强的计算公式p＝ρ液gh，两管中同是水(即液体密度相同)，因此只有两管水深相等，压强才能相等，即h左＝h右，所以左、右两管水面保持相平。
8. 答：小刚的观点正确，如解图所示，上楼梯的过程中，小明与小刚对箱子的支持力F1、F2均竖直向上，此时箱子的重心位于几何中心O，若以B点为支点，根据杠杆平衡条件可得G×OE＝F1×AE，小明施加的力F1＝；若以A点为支点，根据杠杆平衡条件可得G×OA＝F2×AE，小刚施加的力F2＝，比较得F1＜F2，故小明对箱子的作用力小于小刚对箱子的作用力。

第8题解图 第9题答图
9. (1)如答图所示 (2)220 Ω实验次数
液体种类
探头在液体中的深度h/cm
U形管两侧液面的高度差Δh/cm
1
酒精
7.5
5.6
2
水
6.0
5.6
3
浓盐水
4.8
5.6
