2025年辽宁省盘锦市兴隆台区七校联考中考零模物理试题(答案版)

这是一份2025年辽宁省盘锦市兴隆台区七校联考中考零模物理试题(答案版)，共18页。试卷主要包含了单选题，多选题，填空题，作图题，实验题，计算题，综合题等内容，欢迎下载使用。
1．远离污染，守护蓝天，山西多地婚嫁等喜庆日用音响礼炮车替代了燃放鞭炮的习俗。该礼炮车工作时车载大功率音响发出模拟鞭炮的声音，音量大小也可以调节。下列关于该礼炮车发出的声音说法正确的是（ ）
A．礼炮车发出的鞭炮声由汽车发动机振动产生的
B．礼炮车发出的鞭炮声只能在空气中传播
C．礼炮车发出的鞭炮声和燃放鞭炮声的音色相似
D．礼炮车发出的鞭炮声不属于噪声
【答案】C
【详解】A．鞭炮声是火药在极短的时间里产生大量气体发生爆炸，引起空气振动产生的，故A错误；
B．声音的传播是需要介质的，固体、液体和气体都可以作为传声的介质，故B错误；
C．礼炮车发出的鞭炮声和燃放鞭炮的声音一样连贯，而且声音酷似，所以说它们的音色相似，故C正确；
D．礼炮车发出的鞭炮声是无规则振动产生的声音，且影响人的正常工作、学习和休息，是噪声，故D错误。
2．下列有关光现象的说法，正确的是（ ）
A．图甲：手影是由于光的直线传播所成的虚像
B．图乙：阳光下，利用太阳灶可以把水烧开，说明光具有能量
C．图丙：晚上可以看到自行车尾灯“发光”，说明自行车尾灯是光源
D．图丁：岸上的小猫看到的鱼是由于光的折射所成的实像
【答案】B
【详解】A．沿直线传播的光被不透明的手挡住，在后面的屏（墙）上光线照不到的地方形成影子，不是虚像，故A错误；
B．太阳灶将太阳能转化为内能，说明光具有能量，故B正确；
C．自行车尾灯自身不能发光，是反射光，不是光源，故C错误；
D．水中的鱼，其实看到的是鱼的虚像，是由于光的折射形成的，故D错误。
3．关于热现象，下列说法正确的是（ ）
A．夏天用电风扇吹风能使人感到凉爽，这是因为用电风扇吹风降低了室温
B．冬天人呼出的“白气”和打开冰箱门看到的“白气”都是水蒸气凝华形成的
C．用凉水冷却滚烫的鸡蛋，鸡蛋的内能是通过热传递改变的
D．刚出锅的饺子吃起来烫嘴是因为饺子蕴含的热量大
【答案】C
【详解】A．夏天用电风扇吹风能使人感到凉爽，这是因为用电风扇吹风加快空气流动的速度，加快皮肤表面汗液的蒸发，从而降低皮肤的温度，故A错误；
B．冬天人呼出的“白气”和打开冰箱门看到的“白气”都是水蒸气遇冷液化形成的水珠，故B错误；
C．用凉水冷却滚烫的鸡蛋，鸡蛋吸收热量，内能增大，鸡蛋的内能是通过热传递改变的，故C正确；
D．热量是过程量，不能说饺子蕴含的热量的多少，故D错误。
4．电子车票，也称“无纸化”车票，乘客网上购买电子车票后，直接通过“刷身份证”或“扫手机”即可顺利进站。如图是乘客“刷身份证”进站时的情景，将身份证靠近检验口，机器感应电路就会产生电流，从而识别乘客身份。下图中能说明这一原理的是（ ）
A．B．C．D．
【答案】B
【详解】由题意可知，刷身份证时会产生感应电流，即由磁产生电，有感应电流产生，所以其工作原理为电磁感应现象。
A．图中有电源，为电动机的工作原理，是根据通电导体在磁场中受力而运动的原理制成的，故A不符合题意；
B．图中没有电源，为发电机的工作原理，是根据电磁感应现象制成的，故B符合题意；
C．图示的实验是探究通电螺线管的磁性强弱与电流大小的关系，运用了电流的磁效应，故C不符合题意；
D．图示为奥斯特实验，说明通电导线周围存在磁场，故D不符合题意。
5．在电影《哪吒之魔童降世》中，哪吒在与敖丙决战时，使用混天绫快速舞动，以下关于混天绫的物理现象分析正确的是（ ）
A．混天绫快速舞动时，混天绫的运动状态没有发生改变
B．哪吒舞动混天绫的力改变了混天绫的形状和运动状态
C．混天绫舞动时，以哪吒为参照物，混天绫是静止的
D．混天绫的质量会随着舞动速度的加快而增大
【答案】B
【详解】A．混天绫快速舞动时，速度和方向都发生改变，所以运动状态发生了改变，故A错误；
B．力可以改变物体的形状和运动状态。哪吒舞动混天绫的力既改变了混天绫的形状又改变了其运动状态，故B正确；
C．混天绫舞动时，以哪吒为参照物，混天绫的位置发生变化，是运动的，故C错误；
D．质量是物体的一种属性，与物体运动速度无关，所以混天绫的质量不变，故D错误。
6．如图所示是家用水果削皮机，转动摇把，上面的梨旋转起来即可削皮。下列关于水果削皮机的说法中正确的是（ ）
A．削皮机底部的吸盘利用分子引力吸附在桌面上
B．图中正在削皮的梨匀速转动时，梨的动能会减小
C．转动时，梨所受重力的方向是垂直向下
D．削皮机的摇把在使用时相当于动滑轮
【答案】B
【详解】A．削皮机底部的吸盘利用大气压强吸附在桌面上，故A错误；
B．图中正在削皮的梨匀速转动时，梨的速度大小不变，但质量在减小，因此梨的动能会减小，故B正确；
C．转动时，梨所受重力的方向是竖直向下，故C错误；
D．削皮机的摇把在使用时相当于轮轴，故D错误。
二、多选题
7．如图所示，某公园安装的“智能脚蹬车”配备了太阳能电池板和遮阳伞，可实现太阳能发电、锂电池存储、运动数据分析处理等功能。健身者通过手机扫码连接“智能脚蹬车”后，就可以收集其运动数据。下列说法正确的是（ ）
A．“智能脚蹬车”利用的太阳能是可再生能源
B．太阳能电池板主要是由半导体材料制成的
C．锂电池在供电过程中将电能转化为化学能
D．手机与“智能脚蹬车”通过电磁波传输数据
【答案】ABD
【详解】A．“智能脚蹬车”利用的太阳能可以从自然界源源不断的获得，是可再生能源，故A正确；
B．半导体材料的导电性能介于导体与半导体之间，太阳能电池板主要是由半导体材料制成的，故B正确；
C．锂电池在供电过程中将电能转化为光能，供智能脚蹬车显示信息，故C错误；
D．电磁波的传输不需要介质，手机与“智能脚蹬车”通过电磁波传输数据，故D正确。
8．如图所示，是某学习小组在做“测量固体密度”实验时的部分场景。下列选项不正确的是（ ）
A．天平使用前指针位置如图甲所示，为使天平平衡，平衡螺母应向右调
B．天平平衡时，右盘中的砝码和游码的位置如图乙所示，该固体的质量为27.4g

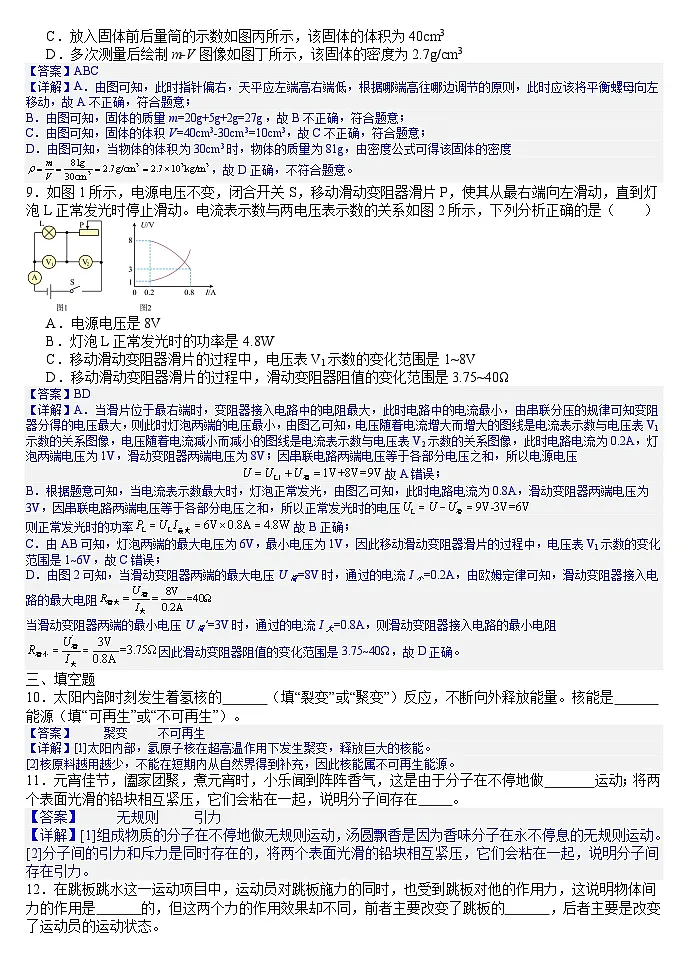

C．放入固体前后量筒的示数如图丙所示，该固体的体积为40cm3
D．多次测量后绘制m-V图像如图丁所示，该固体的密度为2.7g/cm3
【答案】ABC
【详解】A．由图可知，此时指针偏右，天平应左端高右端低，根据哪端高往哪边调节的原则，此时应该将平衡螺母向左移动，故A不正确，符合题意；
B．由图可知，固体的质量m=20g+5g+2g=27g，故B不正确，符合题意；
C．由图可知，固体的体积V=40cm3-30cm3=10cm3，故C不正确，符合题意；
D．由图可知，当物体的体积为30cm3时，物体的质量为81g，由密度公式可得该固体的密度，故D正确，不符合题意。
9．如图1所示，电源电压不变，闭合开关S，移动滑动变阻器滑片P，使其从最右端向左滑动，直到灯泡L正常发光时停止滑动。电流表示数与两电压表示数的关系如图2所示，下列分析正确的是（ ）
A．电源电压是8V
B．灯泡L正常发光时的功率是4.8W
C．移动滑动变阻器滑片的过程中，电压表V1示数的变化范围是1~8V
D．移动滑动变阻器滑片的过程中，滑动变阻器阻值的变化范围是3.75~40Ω
【答案】BD
【详解】A．当滑片位于最右端时，变阻器接入电路中的电阻最大，此时电路中的电流最小，由串联分压的规律可知变阻器分得的电压最大，则此时灯泡两端的电压最小，由图乙可知，电压随着电流增大而增大的图线是电流表示数与电压表V1示数的关系图像，电压随着电流减小而减小的图线是电流表示数与电压表V2示数的关系图像，此时电路电流为0.2A，灯泡两端电压为1V，滑动变阻器两端电压为8V；因串联电路两端电压等于各部分电压之和，所以电源电压
故A错误；
B．根据题意可知，当电流表示数最大时，灯泡正常发光，由图乙可知，此时电路电流为0.8A，滑动变阻器两端电压为3V，因串联电路两端电压等于各部分电压之和，所以正常发光时的电压
则正常发光时的功率故B正确；
C．由AB可知，灯泡两端的最大电压为6V，最小电压为1V，因此移动滑动变阻器滑片的过程中，电压表V1示数的变化范围是1~6V，故C错误；
D．由图2可知，当滑动变阻器两端的最大电压U滑=8V时，通过的电流I小=0.2A，由欧姆定律可知，滑动变阻器接入电路的最大电阻
当滑动变阻器两端的最小电压U滑′=3V时，通过的电流I大=0.8A，则滑动变阻器接入电路的最小电阻因此滑动变阻器阻值的变化范围是3.75~40Ω，故D正确。
三、填空题
10．太阳内部时刻发生着氢核的 （填“裂变”或“聚变”）反应，不断向外释放能量。核能是 能源（填“可再生”或“不可再生”）。
【答案】 聚变 不可再生
【详解】[1]太阳内部，氢原子核在超高温作用下发生聚变，释放巨大的核能。
[2]核原料越用越少，不能在短期内从自然界得到补充，因此核能属不可再生能源。
11．元宵佳节，阖家团聚，煮元宵时，小乐闻到阵阵香气，这是由于分子在不停地做 运动；将两个表面光滑的铅块相互紧压，它们会粘在一起，说明分子间存在 。
【答案】 无规则 引力
【详解】[1]组成物质的分子在不停地做无规则运动，汤圆飘香是因为香味分子在永不停息的无规则运动。
[2]分子间的引力和斥力是同时存在的，将两个表面光滑的铅块相互紧压，它们会粘在一起，说明分子间存在引力。
12．在跳板跳水这一运动项目中，运动员对跳板施力的同时，也受到跳板对他的作用力，这说明物体间力的作用是 的，但这两个力的作用效果却不同，前者主要改变了跳板的 ，后者主要是改变了运动员的运动状态。
【答案】 相互 形状
【详解】[1]运动员对跳板施力的同时，运动员同时受到跳板对他的作用力，这个力将运动员弹起，说明物体间力的作用是相互的。
[2]运动员对跳板施力时，跳板会变弯，此时力的作用效果是使物体的形状发生了变化；跳板对运动员施力时，将运动员弹起，使运动员的运动状态发生变化。
13．浸没在水中的实心物块如图，其上表面受到水的压力F1＝8N，下表面受到水的压力F2＝13N，请问物块所受浮力大小为 N；若该物体可以自由悬浮在水中，则物体的密度为 g/cm3。

【答案】 5 1
【详解】浮力等于流体对物体上下两表面的压力差，此物体受到的水的浮力为
[2]悬浮在水中的物体，其密度与水的密度相等，为
14．如图用胶头滴管取用少量液体时，胶头滴管是靠 把液体吸入管内的；取液后将液体挤入试管内时，若以液滴为参照物，试管在不断向 移动 （填“上”或“下”）。
【答案】 大气压 上
【详解】[1]挤压胶头滴管的橡胶管，排出内部空气，使其内部压强减小，然后松开手，在外界大气压的作用下液体进入滴管，故胶头滴管是靠大气压把液体吸入管内的。
[2] 取液后将液体挤入试管内时，液滴向下运动，若以液滴为参照物，则试管相对于液滴位置不断向上移动。
15．如图所示是某家庭电能表的起始数据，现仅让家中标有“220V 1000W”的空调正常工作，经过12分钟，观察到电能表转盘转过了240圈，此时电能表的示数应为 kW·h；则被黑色方框遮住的数值为 。

【答案】 2021.8 1200
由题意可知，1000W的空调正常工作，经过12分钟，则电路中消耗的电能
空调工作前，电能表示数为2021.6kW·h，则此时电能表的示数W1=2021.6kW·h+0.2kW·h=2021.8kW·h
[2]电能表转盘转过了240圈，则电能表每消耗1kW·h，转盘转过圈数
则被黑色方框遮住的数值为1200。
四、作图题
16．如图甲，小孟书桌上的折叠式台灯由底座、立杆和灯头组成。如图乙所示，灯头OAB可视做绕O点转动的杠杆，A点是灯头的重心，小孟用拉力F将灯头拉至图示位置。请在图乙中画出：①灯头受到的重力G的示意图；②拉力F的力臂l。
【答案】
17．如图所示，由水中折射出的一条光线ab照射到凹透镜上，光线ab与凹透镜的主光轴平行。已知F为凹透镜的虚焦点，O为光心。请画出：
（1）折射光线 ab 在水中的入射光线；
（2）光线ab通过凹透镜后的折射光线。
【答案】
五、实验题
18．如图甲所示，是“探究冰的熔化规律”的实验装置。
(1)探究时采用“水浴法”而不直接用酒精灯加热，除了能减缓升温速度，还能使试管中的碎冰 。
(2)实验中某时刻温度计示数如图乙所示，该物质此时的温度为 ℃。
(3)根据实验中记录的数据作出温度随时间变化的规律图象，如图丙所示，由图象可知：冰的熔化过程经历了 min，“冰”在第4min 处于 （选填“固态”“固液共存态”或“液态”），冰在熔化过程中内能 （选填“增加”“保持不变”或“减少”） 。
(4)丙图中AB段和CD段的倾斜程度不同，表明了冰和水的 不同。
【答案】(1)受热均匀
(2)-3
(3) 4 固液共存态 增加
(4)比热容
【详解】（1）采用 “水浴法” 加热，能使试管中的碎冰受热均匀，避免直接加热时由于火焰温度过高且不均匀导致碎冰局部过热，从而更准确地探究冰的熔化规律。
（2）由图乙可知，温度计的分度值为1℃，液面在0℃以下第3格，所以该物质此时的温度为−3℃。
（3）[1][2]由图象可知冰在第2min时开始熔化，在第6min时熔化完，冰的熔化过程经历了4min。第4min时，没熔化完，处于固液共存态。
[3]冰在熔化过程中，不断吸收热量，虽然温度保持不变，但内能增加。
（4）丙图中 AB 段是冰升温过程，CD 段是水升温过程，AB 段和 CD 段的倾斜程度不同，说明在相同时间内，吸收相同热量时，冰和水升高的温度不同。根据比热容的定义，质量相同的不同物质，吸收相同的热量，升高温度不同，比热容不同，所以表明了冰和水的比热容不同。
19．实验室常用蜡烛完成以下光学实验：
(1)图甲演示的是 成像示意图；
(2)图乙为“探究平面镜成像特点”实验，点燃蜡烛A并观察它的像，把 （选填“未点燃”或“点燃”）的蜡烛B移到蜡烛A像的位置；若用光屏代替蜡烛B，发现光屏上 像（选填“有”或“没有”）；
(3)图丙为“探究凸透镜成像规律”的实验装置；
①凸透镜成像的原理是 ；
②实验时，把凸透镜固定在光具座50cm刻度线处，为使像成在光屏中央，应将烛焰、凸透镜和光屏三者中心调到 ；
③当蜡烛、凸透镜和光屏处于图示位置时，可在光屏上得到清晰的像。保持凸透镜位置不变，将蜡烛向左移动到光具座的15cm刻度线处，此时可将光屏向 （填“左”或“右”）移动适当距离能再次得到清晰的像。
【答案】(1)小孔 (2) 未点燃 没有 (3) 光的折射 同一高度 左
【详解】（1）图甲演示的是小孔成像示意图，其原理是光的直线传播现象。
（2）[1][2]探究平面镜成像特点实验中，点燃蜡烛A并观察它的像，为增强明暗对比，使得成像更清晰，蜡烛B不点燃，并把蜡烛B移到蜡烛A像的位置；实像能用光屏承接，虚像不能，平面镜成的是虚像，所以若用光屏代替蜡烛B，发现光屏上没有像。
（3）[1]光经过凸透镜后会发生偏折，然后成像，所以凸透镜成像的原理是光的折射。
[2]根据过光心的光线传播方向不变，为使像成在光屏中央，应将烛焰、凸透镜和光屏三者中心调到同一高度。
[3]保持凸透镜位置不变，将蜡烛向左移动到光具座的15cm刻度线处，物距变大，根据凸透镜成像规律“物远像近像变小”，像距变小，此时可将光屏向左移动适当距离能再次得到清晰的像。
20．为了探究滑动摩擦力的大小跟哪些因素有关，小明同学在如图所示的情景中，沿水平方向匀速拉动水平桌面上的木块，弹簧测力计的示数如图所示。
(1)能够用弹簧测力计的示数表示摩擦力的大小是根据 的原理；
(2)小明同学刚开始拉木块时，木块没有被拉动，则木块所受摩擦力的大小 （选填“大于”“小于”或“等于”）拉力的大小。
(3)甲、乙两次实验是为了探究滑动摩擦力的大小与 有关；
(4)在图丙所示的情景中，木块恰好做匀速运动。当拉力增大为4N时，木块受到的滑动摩擦力的大小为 N；
(5)小明同学发现，实验过程中很难控制木块保持稳定的匀速运动，于是对实验进行了改进，如图丁所示。水平拉动木板向左运动，A弹簧测力计的示数为 5.8N，B弹簧测力计的示数为2.6N，则木块受到的摩擦力方向为水平向 （选填“左”或“右”），木板与木块之间的摩擦力大小为 N。
【答案】(1)二力平衡 (2)等于 (3)压力大小 (4)3.2 (5) 左 2.6
【详解】（1）实验过程中，弹簧测力计必须沿水平方向拉着物块做匀速直线运动，此时物块处于平衡状态，由二力平衡条件可知，滑动摩擦力的大小等于弹簧测力计的示数。
（2）小明同学刚开始拉木块时，木块没有被拉动，木块处于静止状态，由二力平衡条件可知，此时木块所受摩擦力大小等于拉力的大小。
（3）比较甲、乙两次实验，接触面的粗糙程度相同，压力大小不同，弹簧测力计示数不同，因此是为了探究滑动摩擦力的大小与压力大小有关。
（4）由题意可知，丙图中木块在毛巾表面做匀速直线运动，根据二力平衡条件的条件可知，此时木块受到的滑动摩擦力大小等于弹簧测力计的示数3.2N。当拉力增大为4N时，木块的重力不变，木块对水平毛巾表面的压力大小不变，接触面的粗糙程度不变，因此木块受到的滑动摩擦力大小不变，仍为3.2N。
（5）[1]木块相对于地面静止，处于平衡状态，弹簧测力计B的示数为2.6N，则弹簧测力计B对木块的拉力为2.6N，方向水平向右；木块在水平方向上受拉力和摩擦力作用，由二力平衡可得，摩擦力与拉力应大小相等，方向相反，故摩擦力大小为2.6N，摩擦力方向水平向左。
[2]根据力的作用是相互的可知，木板与木块之间的摩擦力大小等于木块受到木板的摩擦力大小，因此，木板与木块之间的摩擦力大小为2.6N。
21．如图甲所示是“探究电压一定时，电流跟电阻关系”的实验电路图，已知电源电压恒为4V，实验器材为滑动变阻器“30Ω 1A”，不同阻值的定值电阻R以及符合实验要求的电表、开关和导线。
（1）实验中小明同学多次改变R的阻值，记下对应电流表的示数，得到如图乙所示的电流I随电阻R变化的图象，由图象可以得出结论：当导体两端电压一定时，通过导体的电流与导体的电阻成 比；
（2）由图乙可知，小明探究时，控制电阻R两端电压为 V不变；
（3）如果小明同学连好电路后闭合开关，移动滑动变阻器滑片P，发现电流表有示数，电压表无示数，则该故障可能是由R （选填“短路”或“断路”）造成的；
（4）小明为了能够完成上述实验，更换的电阻R的阻值不能超过 Ω；
（5）上述实验结束后，小明又设计了如图丙所示的电路，只用电流表来测量额定电流为 0.3A的小灯泡正常发光时的电阻，已知电源电压为6V，R0的阻值为20Ω，其测量过程如下：
①闭合开关S、S2，调节滑动变阻器的滑片P，使电流表的示数为 A；
②保持滑片P的位置不变，断开开关S2，闭合开关S1，电流表的示数为0.2A；
③计算出小灯泡正常发光时的电阻RL= Ω。
【答案】 反 2.5 短路 50 0.3 10
【详解】（1）[1]根据图像可知，导体的电阻越大，通过导体的电流越小，且电阻与电流的乘积为一定值，可得出结论：当导体两端电压一定时，通过导体的电流与导体的电阻成反比。
（2）[2]由图像可知，控制电阻两端的电压为
（3）[3]电流表有示数说明电路中不存在断路情况，电压表无示数说明电压表测的那一部分短路，所以R短路。
（4）[4]滑动变阻器最大阻值为30Ω，当滑动变阻器阻值最大，R两端的电压刚好为2.5V时，R的阻值最大，根据串联电路特点可得
解得R=50Ω。
（5）①[5]闭合开关S、S2，灯泡和变阻器串联接入电路中，电流表测的是电路电流，调节滑动变阻器的滑片P，使电流表的示数为0.3A，此时灯泡正常发光。
②保持滑片P的位置不变，断开开关S2，闭合开关S1，此时两电阻串联，电流表测的是电路电流，电流表的示数为0.2A。
③[6]由步骤①可知，根据欧姆定律可得，电源电压为
即 ①
由步骤②可知，根据欧姆定律可得，电源电压为
即 ②
联立①②式子可得，。
六、计算题
22．冰壶运动又称“冰上溜石”或“冰上国际象棋”，是以队为单位在冰上进行的一种投掷性竞赛项目，冰壶是由不含云母的花岗岩制成的，已知某个冰壶的体积为8×10-4m3，密度为3×103kg/m3，放在水平的冰面上，与冰面的接触面积为150cm2，g取10N/kg。试求：
(1)冰壶所受重力大小；
(2)冰壶静止时对水平冰面的压强；
(3)人将冰壶从冰面竖直匀速提起到1m的高处，人的提力对冰壶做的功；
(4)人用20N的水平推力将冰壶水平推出，冰壶在水平方向上滑行了10m，在滑行的过程中，人的推力对冰壶做的功。
【答案】(1)24N (2)1600Pa
(3)24J
(4)0J
【详解】（1）冰壶所受重力
（2）冰壶静止时对水平冰面的压力
冰壶静止时对水平冰面的压强
（3）人的提力
对冰壶做的功
（4）冰壶在水平方向上继续滑行，是因为冰壶具有惯性，此时不再受到人的推力，所以此过程中人的推力对冰壶做的功为0J。
七、综合题
23．如图甲是一款紫砂电饭锅，其内部简化电路如图乙所示，R1和 R2是电热丝，通过单独或同时闭合开关实现低温挡和高温挡切换，低温挡功率为440W，高温挡功率为880W，已知粥的比热容 c粥=4.0×103 J/(kg⋅℃)试求：
(1)只闭合开关 S1时，电饭煲处于 档，求此时的电流；
(2)电热丝R2的阻值；
(3)若不考虑能量损失，正常使用高温挡将2kg的粥从20℃加热到86℃需要的时间。
【答案】(1) 低温 2A
(2)110Ω
(3)600s
【详解】（1）只闭合开关 S1时，电路中仅有R1，闭合开关S1和 S2、电阻R1、R2并联，由可知，仅闭合开关S1，电路处于低温挡，由可得，此时的电流为
（2）闭合开关S1和 S2、电阻R1、R2并联，电路处于高温挡，，则电热丝R2的电功率为
由可得，电热丝R2的阻值为
（3）由得，粥吸收的热量为
若不考虑能量损失，电饭煲高温挡消耗的电能全部转化为粥的内能，即W=Q吸，由W=Pt可得，电饭锅正常使用高温挡加热粥需要的时间为
24．在科学实践活动中，某小组开展了“设计电动门”的项目化学习活动。下面是该小组的实践过程，请帮助他们完成下列内容。
(1)普通门
正常开门时，人给门把手推力，门会绕着门轴转动。如图甲所示，此时的门相当于一个省力还是费力杠杆? ；
(2)弹簧门
如图乙所示，这是一种弹簧门，门上装有如图丙所示的弹簧合页，当人推开弹簧门时，合页中的弹簧在外力作用下发生形变时，会产生一种弹力，弹力的方向指向弹簧发生 （选填“弹性形变”或“弹性形变相反”）的方向，使门自动复位；
(3)电动门
①将门把手与电动机相连，通电后电动机代替人给门把手施加力，此时门打开。电动机是利用通电导体在 中受到力的作用来工作的，电动机将电能转化为 ；
②指示灯的设计
在一些特殊场所，需要指示出门的具体位置，便于人们观察寻找。若指示灯正常工作的功率为 2W，指示灯正常工作20h，消耗的电能是 kW·h；
③设计自动感应功能
该小组进一步优化了电动门的自动控制部分。在电路中，安装了光控开关。当有人来到门前一定距离时，光控开关会自动闭合，电动机启动，门打开。当人离开电动门一定距离后，光控开关会自动断开，门关闭。图丙中的电磁铁有电流通过时，会吸引下衔铁，指示灯熄灭。则光控开关安装的最佳位置是 （选填“a”或“b”）。
【答案】(1)省力杠杆
(2)弹性形变相反
(3) 磁场 机械能 0.04 a
【详解】（1）人给门把手推力，门绕着门轴转动时，动力臂大于阻力臂，此时的门相当于一个省力杠杆。
（2）弹簧在外力作用下发生形变时要恢复原状，就会对跟它接触的物体产生力，叫弹力，弹力的方向与物体发生弹性形变的方向相反。
（3）[1][2]通电导体在磁场中受到力的作用，电动机就是利用此原理来工作的，电动机工作时消耗电能，将电能转化为机械能。
[3]指示灯正常工作20h消耗的电能是
[4]由题意可知，电动门的开闭是通过电磁继电器控制的。当光控开关安装在控制电路的a处，有人来时，光控开关会自动闭合，控制电路接通，电磁铁有电流通过，具有磁性，吸引衔铁，电动机启动，门打开；当人离开电动门一定距离后，光控开关会自动断开，电磁铁所在电路断开，电磁铁失去磁性，衔铁在弹簧的作用下复位，电动机所在电路断开，门关闭，符合自动感应功能的要求。b处位于工作电路的干路上，无法控制电磁继电器工作。故光控开关应安装在a处。
2025年辽宁省抚顺市望花区中考三模物理试题
一、单选题
1．如图在盛水盆里放两块高出水面的砖，砖上有一篮子，里面装有食物，用纱布袋罩在上面，且袋口边缘浸入水里，把它放在通风的地方，一天里面的食物也不会坏。试着分析简易冰箱的工作原理（ ）
A．汽化吸热B．液化吸热C．熔化吸热D．升华吸热
【答案】A
【详解】由题意知，运用题干中的方法，纱布袋吸水，水汽化吸热，使食物的温度降低，可以达到致冷的效果，使食物不易坏掉，故A符合题意，BCD不合题意。
2．如图为街头路口的反光镜，能起到扩大视野的作用。从其形状和成像原理来分析，下列的论述正确的是（ ）
A．是一个凹面镜，成像原因是光的反射B．是一个凸透镜，成像原因是光的折射
C．是一个凸面镜，成像原因是光的反射D．是一个凹透镜，成像原因是光的折射
【答案】C
【详解】街头路口的反光镜，是凸面镜，能起到扩大视野的作用，成像原理是光的反射。
3．如图为香薰石，也称纳米香石。是由具有纳米级多孔性结构的矿石染色制成，使用时在石子上滴上适量的香薰油，静置一会使精油渗透到石内。香薰石能够快速清除空气中的异味分子，同时营造出怡人且持久的香气氛围（ ）
A．人们通常以纳米为单位来量度分子大小，1μm=10nm
B．香薰石发出香味是由于分子不停地无规则运动
C．矿石能被染成各种颜色，说明分子间存在引力
D．环境温度升高香薰石发出的香气浓度不变
【答案】B
【详解】A．分子的大小通常用10-10m=0.1nm来量度，，故A错误；
B．薰石发出香味是因为薰石中的香味分子是在不断运动的，向四周扩散，使人们闻到薰石的香味，故B正确；
C．矿石能被染成各种颜色，说明不同物质的分子在永不停息地做无规则运动，故C错误；
D．环境温度升高，香薰石的分子无规则运动更剧烈，发出的香气浓度将更大，故D错误。
4．如图为春节期间小明滑三人冰车的情景，在小明休息后再次滑时，发现有冰车冻在冰面上的感觉，小明观察发现，是冰车的冰刀刃与冰面间有冰化成水，熔化后的水再次又结冰。对这一现象分析合理的是（ ）
A．冰化成水是熔化现象，这一过程对外放热B．与刀刃接触的冰熔化，是通过做功使其熔化的
C．冰熔化成水后，内能保持不变D．水凝固为冰，分子间的距离保持不变
【答案】B
【详解】A．冰化成水是熔化现象，这一过程要吸热，故A不符合题意；
B．与刀刃接触的冰熔化，刀刃与冰之间相互摩擦，克服做功，两者内能增大，温度升高，是通过做功使其熔化的，故B符合题意；
C．冰是晶体，在熔化成水的过程中，温度保持不变，但不断吸收热量，内能增大，故C不符合题意；
D．水凝固为冰后质量不变，密度变小，体积变大，所以分子间的距离变大，故D不符合题意。
5．如图为盒装铅笔芯，在图中的铅笔芯、软塑料盒盖、硬塑料盒、盒身上铝箔商标，四部分中属于导体的是（ ）
A．铅笔芯、软塑料盒盖B．硬塑料盒、铝箔商标
C．软塑料盒盖、硬塑料盒D．铅笔芯、铝箔商标
【答案】D
【详解】A．铅笔芯是导体，软塑料盒盖是绝缘体； B．硬塑料盒是绝缘体，铝箔商标是导体，故B不符合题意；
C．软塑料盒盖和硬塑料盒都是绝缘体； D．铅笔芯和铝箔商标都是导体，故D符合题意。
6．如图是一个常见的家庭电路示意图。下列有关说法正确的是（ ）
A．图中两根进户线分别是火线和地线B．电路中的灯泡和开关不可以互换位置
C．保险丝熔断后可以用铜丝代替D．三孔插座与两孔插座是串联关系
【答案】B
【详解】A．图中两根进户线分别是火线和零线，故A错误；
B．家庭电路中开关应接在火线与灯泡之间，所以灯泡和开关不可以互换位置，故B正确；
C．铜丝的电阻率小、熔点高，在电流过大时不易熔断，因此，保险丝熔断后不能用铜丝代替，故C错误；
D．三孔插座与两孔插座分别接入不同的用电器，是并联关系，故D错误。
7．如图电路，闭合开关，滑动变阻器的滑片由左侧某点向右滑动的过程中，下列有关说法正确的是（ ）
A．两电压表示数之和等于电源电压B．电流表A1的示数逐渐变小
C．电压表V2的示数与电流表A2的示数比不变D．电压表V1的示数与电流表A1的示数积变小
【答案】BCD
【详解】由电路图可知，当开关S闭合时，灯泡与滑动变阻器并联，V1测滑动变阻器两端的电压，V2测灯泡两端的电压，电流表A1测干路中电流，电流表A2测通过灯泡的电流；
A. 电源电压不变，所以两个电压表示数都为电源电压，保持不变，所以两电压表示数之和等于电源电压的2倍，故A错误；
B. 闭合开关，滑动变阻器的滑片由左侧某点向右滑动的过程中，滑动变阻器接入电路中的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流变小；并联电路各支路互不影响，所以通过灯泡的电流不变，电流表A2的示数不变；根据并联电路的电流规律可知，干路中的电流变小，电流表A1示数变小，故B正确；
C. 电压表V2的示数不变，电流表A2的示数不变，所以电压表V2的示数与电流表A2的示数之比不变，故C正确；
D. 电压表V1的示数不变，电流表A1的示数变小，所以电压表V1的示数与电流表A1的示数乘积变小，故D正确。
二、多选题
8．小明在家中做凸透镜成像实验，把点燃的蜡烛正对凸透镜时，墙上出现了一个清晰烛焰的像，如图所示，下列对实验中的现象解释正确的是（ ）
A．墙上烛焰的像是倒立、缩小的实像B．墙上烛焰的像是由于光的折射形成的
C．墙上的影子是由于光沿直线传播形成的D．透镜到墙的距离大于蜡烛到透镜的距离
【答案】ABC
【详解】A．墙上出现了一个烛焰倒立缩小清晰的像，是实像，是实际光线会聚而成，实像能够用光屏承接，故A正确；
B．墙上烛焰的像属于凸透镜成像，是由光的折射形成的，故B正确；
C．手和透镜的影子是光的直线传播形成的，故C正确；
D．此时成倒立、缩小的实像，则透镜到墙的距离在一倍焦距和二倍焦距之间，蜡烛到透镜的距离在二倍焦距之外，所以，透镜到墙的距离小于蜡烛到透镜的距离，故D错误。
9．某同学分别按如图甲、乙两种方式将定值电阻R1、R2连接在电源电压均为U并保持不变的电路中，电阻阻值R1＜R2＜R3，下列关于甲和乙两电路比较正确的是（ ）
A．甲中通过R1的电流小于乙中通过R2的电流
B．甲电路的功率小于乙电路的功率
C．将R2都换为R3，则甲的电阻变大，乙的电阻变小
D．甲中两电阻电压之和等于乙中R2两端电压
【答案】ABD
【详解】A. 甲图中两个电阻串联，串联电路的总电阻大于任何一个分电阻，由知通过R1的电流小于通过R2的电流，故A正确；
B. 甲图和乙图中总电压相同，由于串联的电路的总电阻大于任何一个分电阻，并联电路的总电阻小于任何一个分电阻，所以甲的总电阻大于乙的总电阻，根据可知，甲图中的总功率小于乙图中的总功率，故B正确；
C. 将R2都换为R3，电阻变大，串联电路的总电阻和并联电路的总电阻都变大，故C错误；
D. 由于串联电路的总电压等于各用电器两端的电压之和，并联电路的总电压等于各用电器的电压，所以甲中两电阻电压之和等于乙中R2两端电压，故D正确。
三、填空题
10．一群大象慢慢地向前走，这些大象的活动是在“无声无息”中进行的，实际上，大象可以用我们人类听不到的“声音” 波进行交流；行走中的母象为了使身后的小象不掉队，母象与小象间要尽量保持相对 。（大象的听觉频率范围1~20000Hz）

【答案】 次声 静止
【详解】[1]次声波的振动频率低于20Hz，大象之间主要靠次声波交流。
[2]行走中的母象为了使身后的小象不掉队，则需保持母像与小象间的相对位置不改变，即母象与小象间要尽量保持相对静止。
11．《考工记》中记载了我国古代六种铜锡比例不同的合金成分配比，称之为“六齐”，是世界上最早的合金配制记载。最后一齐：“金锡半，谓之鉴尴之齐。”就是制作铜镜用的配比。铜锡在熔化时需要 热量；人在铜镜中的像与人的大小 。
【答案】 吸收 相等
【详解】[1]铜锡在熔化时需要吸收热量。
[2]根据平面镜成像时，物像关于镜面对称，人在铜镜中的像与人的大小相等。
12．最是人间烟火气，晒晒家乡的年夜饭”风靡今年龙年的朋友圈。人们在吃年夜饭时，闻到菜饭的香味是 现象；图中的年夜饭照片用手机发布到网上，是通过 （选填“超声波”“次声波”或“电磁波”）完成的。
【答案】 扩散 电磁波
【详解】[1]我们闻到了饭菜香，这是一种扩散现象，是由于分子在不停地做无规则的运动形成的。
[2]手机通讯是利用电磁波来传递信息的。
13．小明利用如图实验装置来探究电流产生的热量与电阻的关系，已知两相同的烧瓶中装有质量相同的煤油。实验时小明发现，通电相同的时间，甲容器温度变化大，由此可推出，在电流和通电时间相同时， 产生的热量越多；如果改变电源电压，在与上次相同的实验时间下，可以探究电流产生的热量与 的关系。
【答案】 电阻越大 电流大小
【详解】[1]甲容器温度变化大，即升高的温度高，甲和乙中的电阻为串联，通过的电流相同，则根据焦耳定律可知，在通电时间与电流相同时，电阻越大，产生的热量越多。
[2]改变电源电压，电路中的电流发生变化，通电时间相同时，根据焦耳定律可知，此步骤可以探究流产生的热量与电流大小的关系。
14．如图甲中小灯泡的额定电压为6V，R2的滑片移至最左端，闭合开关S，R1的滑片P1由最右端移至最左端过程中，电压表的示数由12V变为9V，电流表的示数始终为0.3A。然后保持滑动变阻器滑片P1位置不动，将滑片P2向右移动，直至灯泡正常发光，图乙是这一过程中电压表示数与R2连入阻值的关系图象。图乙中a点对应的阻值为 Ω，灯泡的额定功率为 W。
【答案】 2 3
【详解】由电路图可知，R1、R2、L串联，电压表V测R1滑片左边的电阻、灯泡和R2的电压之和，电流表测电路中的电流。
[1]如图甲，R1的滑片P1在最右端时，电压表测量电源电压，据此可知电源电压为12V，
R2的滑片P2移至最左端，R1的滑片P1在最右端时，R1、R2、L串联，电路中电流0.3A，
因串联电路两端电压等于各用电器两端的电压之和，所以R1两端的电压U1=U﹣U2L=12V﹣9V=3V
由可得
根据图乙可知，滑动变阻器R2的最大阻值为20Ω；根据题意和图乙可知，灯泡正常发光时，电压表的示数为7V，因串联电路的总电压等于各用电器两端的电压之和，所以R1两端的电压U1最大=U﹣U最小=12V﹣7V=5V
则电路中电流
由于灯泡正常发光，灯两端电压为6V，R2的电压为U2=7V﹣6V=1V R2的电阻
[2]灯泡的额定功率P=ULImax=6V×0.5A=3W
四、实验题
15．在测量小车运动的平均速度实验中，让小车从斜面的A点由静止开始下滑并开始计时，分别测出小车到达B点和C点的时间，通过所测路程即可算出小车在各段的平均速度，如图所示。则小车在斜面上的AB段、BC段、AC段的平均速度vAB、vBC、vAC由小到大关系为： 。实验中听到小车撞击金属片的声音后停止计时，是利用了 。
【答案】 vAB＜vAC＜vBC 声传递信息
【详解】[1]小车从斜面的A点由静止开始下滑时，小车做加速运动，小车在斜面上的AB段、BC段、AC段的平均速度vAB、vBC、vAC，由小到大关系为
[2]声音可以传递信息与能量，实验中听到小车撞击金属片的声音后停止计时，是利用了声传递信息。
16．探究水在沸腾前后温度变化的特点。
(1)安装装置时，需要不需要先点燃酒精灯，然后由下至上组装器材？ 。
(2)如图乙此时温度计示数为 ℃。
(3)通过对实验现象的观察和实验数据的分析，得出：水沸腾的条件是： ，不断吸热；其特点是：不断吸热， 。图丙是水沸腾前后温度变化情况，试说明水在沸腾前，随着加热时间增加，水的温度变化越来越慢的原因是 。
(4)从图丙可以得出，实验时环境大气压 标准大气压。
【答案】(1)需要 (2)68
(3) 温度达到沸点 温度不变 水温与环境温差越大，散热越快 (4)小于
【详解】（1）因为外焰温度最高，实验时要用酒精灯外焰加热，需要根据外焰高度先确定铁圈的位置，因此需要点燃酒精灯。
（2）由图乙可知温度计的分度值是2℃，温度值为68℃。
（3）[1]由实验探究得，水沸腾的条件是：到达沸点，且不断吸热。
[2]沸腾的特点是：不断吸热，温度保持沸点不变。
[3]图丙是水沸腾前后温度变化情况，试说明水在沸腾前，随着加热时间增加，水的温度变化越来越慢的原因是；水温与环境温差越大，散热越快。
（4）在一标准大气压下，水的沸点是100℃，且气压越低，沸点越低，图丙中的沸点低于100℃，所以气压小于一标准大气压。
17．下面是小明在探究光的反射定律时的主要步骤：
(1)请根据如图甲实验装置，把下面的操作顺序排列出来：___________。
A．改变光束的入射方向，再重做一次。换另一种颜色的笔，记录光的径迹。
B．取下纸板，用量角器测量ON两侧的∠i和∠r，并记入表中。
C．把一个平面镜放在桌面上，再把一张纸板竖直地立在平面镜上，纸板上的直线ON垂直于镜面。
D．让一束光贴着纸板沿某角度入射到O点，经平面镜反射，沿另一个方向射出，在纸板上用笔描出入射光和反射光的径迹。
(2)表是实验中所测得的数据，小明表格中遗漏的实验数据应为 。
(3)如图乙，把纸板H向前折或向后折，这样操作的目的是为了验证 在同平面内。
(4)在甲图中，让光逆着反射光的方向射到平面镜，那么反射光恰好与上次的入射光重合，这说明光在反射时，光路是 。
(5)把纸板AB倾斜的立在平面镜上如图丙，让一束光贴着纸板以某一角度入射到O点，纸板B上没有呈现反射光，用喷雾器在实验区域喷一些水雾，会不会发现反射光？ ，你判断的依据是： 。
【答案】(1)CDAB (2)50° (3)反射光线、入射光线和法线 (4)可逆的 (5) 会 水雾能显示光路
【详解】（1）研究光的反射规律，要先布好器材，做出第一组入射光线和反射光线，然后改变入射角再做出第二组，最后取下纸板获得数据，并将数据填入表中进行分析，所以顺序是CDAB。
（2）根据表中前两组的数据可以得出的结论是：在光的反射现象中，反射角等于入射角；故小明表格中遗漏的实验数据应等于入射角，即为50°。
（3）如图乙所示，把纸板H向前折或向后折，这时在纸板H上看不到反射光线，说明反射光线、入射光线和法线在同一平面内。
（4）如果让光逆着反射光路的方向射到平面镜，那么反射光恰好与入射光路重合，这说明在反射时，光路是可逆的。
（5）[1][2]用喷雾器在实验区域喷一些水雾，光射在水雾上发生漫反射，水雾能显示光路，故可以发现反射光。
18．探究“通电螺线管外部磁场的方向”。
（1）将螺线管安装在一块有机玻璃板上，连入电路中。在有机玻璃上均匀地洒满铁屑，闭合开关并轻敲玻璃板面，观察到铁屑分布情况如图甲所示。铁屑的分布情况与 磁体周围铁屑的分布情况相似，在实验中铁屑的作用是 ；
（2）把小磁针放在通电螺线管四周不同的位置，小磁针静止时N极所指方向如图乙所示；断开开关，把电源正负极对训，闭合开关，小磁针静止时N极所指方向如图丙所示。实验小组用图乙和图丙实验所探究的问题是 ；通电导线周围存在与电流方向有关的磁场，这种现象叫做 。
（3）调节图甲中滑动变阻器的滑片，观察铁屑的分布形状。写出这一操作所要探究的关系： 。
【答案】 条形 显示磁场的分布情况 通电螺线管外部磁场方向与电流方向是否有关 电流的磁效应 通电螺线管外部磁场的分布与电流大小的关系
【详解】（1）[1][2]将螺线管安装在一块有机玻璃板上，连入电路中。在板面上均匀地洒满铁屑，闭合开关并轻敲玻璃板面，观察到铁屑分布情况如图甲所示。铁屑的分布情况与条形磁体周围铁屑的分布情况相似，铁屑的作用是显示磁场的分布情况。
（2）[3][4]对调电源正负极，闭合开关，小磁针静止时N极所指方向如图丙所示，说明通电螺线管的极性与电流的方向有关，探究的是通电螺线管外部磁场方向与电流方向是否有关。通电导线周围存在与电流方向有关的磁场，这种现象叫做电流的磁效应。
（3）[5]调节图甲中滑动变阻器的滑片，改变了通过螺线管的电流大小，观察铁屑的分布形状，这一操作所要探究的关系：通电螺线管的磁场分布与电流大小的关系。
19．在探究“电流与电阻的关系”实验中，实验器材有输出电压为6V的电源、电流表A、电压表V、“20Ω，1A”的滑动变阻器甲、“40Ω，0.5A”的滑动变阻器乙和开关各一个，定值电阻4个（5Ω、10Ω、20Ω、25Ω）和导线若干。
(1)请用笔画线代替导线，完成图甲所示的实物图的连接，使滑片P向左移动时，电流表的示数变大。
【答案】
(2)正确连接电路后，试触时发现电压表指针迅速偏向最右端，电流表示数为零，则电路中出现的故障可能是 。
(3)排除故障后，小明做了三次实验，并根据数据描绘出了如图乙所示的图像，三次实验中，移动滑动变阻器滑片的目的是 ；记录三次数据时，滑片P的位置最靠近B端的是第 次实验；这三次实验中，小芳所选用的滑动变阻器是 。
(4)小明用25Ω的电阻继续实验，接入后发现无论怎样移动滑动变阻器滑片P，都无法使其两端的电压达到 V。仔细分析后，小明发现可以采用 电源电压的方法来继续完成该实验。
【答案】(2)定值电路R0断路
(3) 控制定值电阻两端电压不变 ③ 乙 (4) 2 减小
【详解】（1）使滑片P向左移动时，电流表的示数变大，说明电阻变小，应该选择左下接线柱，与滑动变阻器串联在电路中，如图所示：
（2）电流表无示数，说明电路可能断路；电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，与电压表并联的定值电阻R0断路了。
（3）[1]由图像可知，导体的电阻增大，通过导体的电流减小，通过导体的电流与导体的电阻的乘积保持不变，三次实验中，移动滑动变阻器的滑片的目的是使电压表的示数保持
U=IR=0.4A×5Ω=2V
不变。
[2]记录三次数据时，滑片P的位置最靠近B端时，电阻最大，根据串联分压知，定值电阻和滑动变阻器的电压保持不变，定值电阻越大，滑动变阻器的电阻越大，因而是图中的③。
[3]定值电阻的电压保持2V不变，根据串联电压特点知，滑动变阻器的电压为
6V-2V=4V
不变，即滑动变阻器的电压是定值电阻的2倍，根据串联电压之比等于电阻之比，电阻是定值电阻的2倍，定值电阻最大是20Ω；滑动变阻器至少是2×20Ω=40Ω，故选乙。
（4）[1]定值电阻的电压不变，当换用最大的定值电阻时，滑动变阻器阻值较小，不能达到要求的串联分压的效果，即无法使定值电阻两端的电压达到原来的2V。
[2]因而要减小滑动变阻器接入电路的电阻，根据串联分压知，必须减小滑动变阻器两端的电压，因而总电压必须减小，可以采用减小电源电压的方法来继续完成该实验。
五、作图题
20．图甲是小明照镜子时情景，在图乙中画出一条他看到下颔A点处的一条光线。
【答案】
21．根据图中提供的信息，标出所给磁感线的方向，并在图中标出小磁针N极。
【答案】
六、计算题
22．如图是一款按租用时间收费的电动共享汽车。如果车和乘客的总质量为1000kg，从租车点一路不停行驶60km到达目的地，若全程的平均速度为72km/h，回答下列问题。（g取10N/kg）
(1)根据表中的数据计算，电动共享汽车充满电需要多少小时？
(2)轮胎与地面接触的总面积为0.02m2，静止时车对水平地面的压强是多少？
(3)电动汽车行驶时受到的阻力为车总重的0.2倍，整个行程平均功率是多少？
(4)共享汽车行驶过程中，主要发生的能量转化是什么？
【答案】(1)6.25h (2)5×105Pa (3)4×104W (4)电能转化为机械能
【详解】（1）充电功率
由得 充电时间
（2）静止时车对地面的压力
车对水平地面的压强
（3）电动汽车行驶时的牵引力
速度 功率
（4）共享汽车行驶过程中，消耗电能，主要发生的能量转化是电能转化为机械能。
23．小明设计了一款家用电热水箱，其简化原理图如图所示。水箱内加热电阻R1的阻值为48.4Ω，水箱外电阻R2的阻值为151.6Ω；开关S接不同的触点1或2，水箱分别是加热或保温状态。装置安全性能良好，符合安全用电。则：
(1)保温状态时，电路中的电流为多少？
(2)加热状态测试时，小明发现将水箱内3kg的水升温40℃共用时630s，测试中加热水的效率为多少？[c水=4.2×103J/（kg•℃）]
(3)通过具体的数据来论证小明所设计的电路存在的不足。
【答案】(1)1.1A (2)80% (3)小明设计的电路的效率太低
【详解】（1）由图可知，当开关S接2时，R1、R2串联，根据串联电路的电阻特点可知，此时电路中的总电阻最大，由可知，电路中的总功率最小，电热水箱处于保温状态；当开关S接1时，只有R1工作，电路中的总电阻最小，总功率最大，电热水箱处于加热状态；根据串联电阻特点可知，R1、R2的串联总电阻
保温状态时，电路中的电流
（2）水箱内水吸收的热量
电热水箱加热消耗的电能
测试中加热水的效率
（3）当S接2，R1、R2 串联，电路为保温状态时，只有R1产生的热量是有用的，此时R1的电功率
保温状态时电路中的总功率
此时电路加热效率
根据以上计算可知，电路的效率太低，所以小明所设计的电路存在的不足。
七、科普阅读题
24．石墨烯——改变世界的神奇新材料
石墨烯（Graphene）是碳的同素异形体，堆叠在一起的石墨烯层（大于10层）即形成石墨，层间通过分子间的作用力保持在一起，晶面间距0.335纳米。石墨烯具有优异的光学、电学、力学特性，在材料学、微纳加工、能源、生物医学和药物传递等方面具有重要的应用前景，被认为是一种未来革命性的材料。
最常见的石墨烯取暖壁画就是石墨烯的应用，其原理很简单，将近乎透明的石墨烯发热膜加入其中，通电后能使壁画表面温度快速达到90℃，使所在空间迅速温暖起来，且加热无死角。具有使用寿命长、保温持久等优势并且安全系数高，具有独特防爆免烫和温控保护装置（温度达到设定温度可自动切断电源或保温）。
(1)从材料的导电性能说，这种石墨烯属于 ；
(2)石墨烯取暖壁画在工作的过程中，将电能转化为 ；
(3)石墨烯取暖壁画中的温控保护装置，在电路中的作用相当于电路中的一个 。我们学过的知识中就有一个元件，能根据不同的物理条件来回自动切换电路的工作，这个元件是 ；
(4)石墨烯取暖壁画使所在空间暖和起来，是通过 方式增加空气内能的；
(5)石墨烯取暖壁画相比传统采暖方式更节能、环保，除此之外，请在文中再找出一个它的优势： 。
【答案】(1)导体
(2)内能
(3) 开关 电磁继电器
(4)热传递
(5)见解析
【详解】（1）石墨烯容易导电，属于导体。
（2）石墨烯取暖壁画在工作的过程中，将电能转化为内能，用来给周围的空气加热。
（3）[1][2] 温控保护装置在电路中相当于电路中的一个开关，这个开关能根据不同的物理条件来回自动切换电路的工作，这相当于一个可以自动控制的电磁继电器。
（4）石墨烯取暖壁画放出的热量被空气吸收，使所在空间暖和起来，是通过热传递的方式增加空气内能的。
（5）石墨烯取暖壁画相比传统采暖方式有很多的优势，如：可以使所在空间迅速温暖起来；且加热无死角；具有使用寿命长、保温持久等优势并且安全系数高；具有独特防爆免烫和温控保护装置（温度达到设定温度可自动切断电源或保温）等。
实验次数
∠i
∠r
1
30°
30°
2
40°
40°
3
50°
电池容量（kW•h）
22
充电电压（V）
220
充电电流（A）
16
