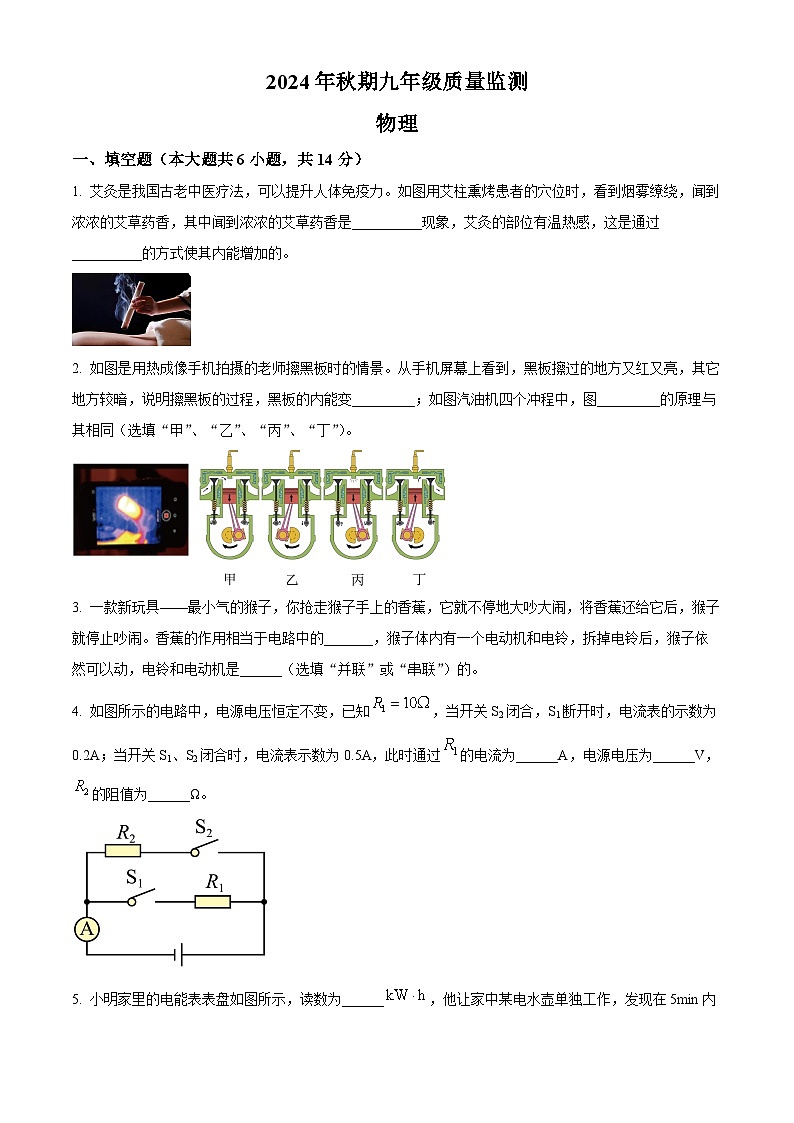

一、填空题（本大题共6小题，共14分）
1. 艾灸是我国古老中医疗法，可以提升人体免疫力。如图用艾柱熏烤患者的穴位时，看到烟雾缭绕，闻到浓浓的艾草药香，其中闻到浓浓的艾草药香是__________现象，艾灸的部位有温热感，这是通过__________的方式使其内能增加的。
2. 如图是用热成像手机拍摄的老师擦黑板时的情景。从手机屏幕上看到，黑板擦过的地方又红又亮，其它地方较暗，说明擦黑板的过程，黑板的内能变_________；如图汽油机四个冲程中，图_________的原理与其相同（选填“甲”、“乙”、“丙”、“丁”）。
3. 一款新玩具——最小气的猴子，你抢走猴子手上的香蕉，它就不停地大吵大闹，将香蕉还给它后，猴子就停止吵闹。香蕉的作用相当于电路中的_______，猴子体内有一个电动机和电铃，拆掉电铃后，猴子依然可以动，电铃和电动机是______（选填“并联”或“串联”）的。
4. 如图所示的电路中，电源电压恒定不变，已知，当开关S2闭合，S1断开时，电流表的示数为0.2A；当开关S1、S2闭合时，电流表示数为0.5A，此时通过的电流为______A，电源电压为______V，的阻值为______Ω。
5. 小明家里的电能表表盘如图所示，读数为______，他让家中某电水壶单独工作，发现在5min内该电能表指示灯闪烁了300次，则该电水壶的实际功率为______W。小明家还有一台3000W的空调和一台100W的电视机，他们家的这些电器______（选填“能”或“不能”）同时使用。
6. 罗小悦的妈妈网上购买了一台破壁机，到货后小悦仔细观察了破壁机的构造和作过程。她发现，破壁机外壳是塑料做成的，插头是三线插头，内部主要由电动机带动刀片转动，电加热管通电还可以加热液体，根据以上内容，请参照示例写出与以上情景有关的物理信息和对应的物理知识（不得与示例重复）。[示例]物理信息：外壳用塑料做成物理知识：塑料是绝缘体。
物理信息：________。
物理知识：________
二、选择题（本题共8小题，每小题2分，共16分。第7—12题每小题只有一个选项符合题目要求，第13—14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有选错的得0分）
7. 央视节目《一馔千年》再现了《清明上河图》中的荔枝膏制作，让我们感受到千年都城东京的繁华。制作时，先用清水煮荔枝，煮到水剩一半，去掉荔枝继续煮，陆续放入各种辅料直到最后熬成稠膏。如图所示，关于荔枝膏下列说法正确的是（ ）
A. 荔枝熬成稠膏后，清香扑鼻，说明分子只在高温下运动
B. 舀起荔枝膏时会拉出细丝因为分子间存在引力
C. 荔枝膏制作的过程中，是通过做功的方式改变内能的
D. 荔枝膏入嘴时很烫，是因为荔枝膏含有的热量很高

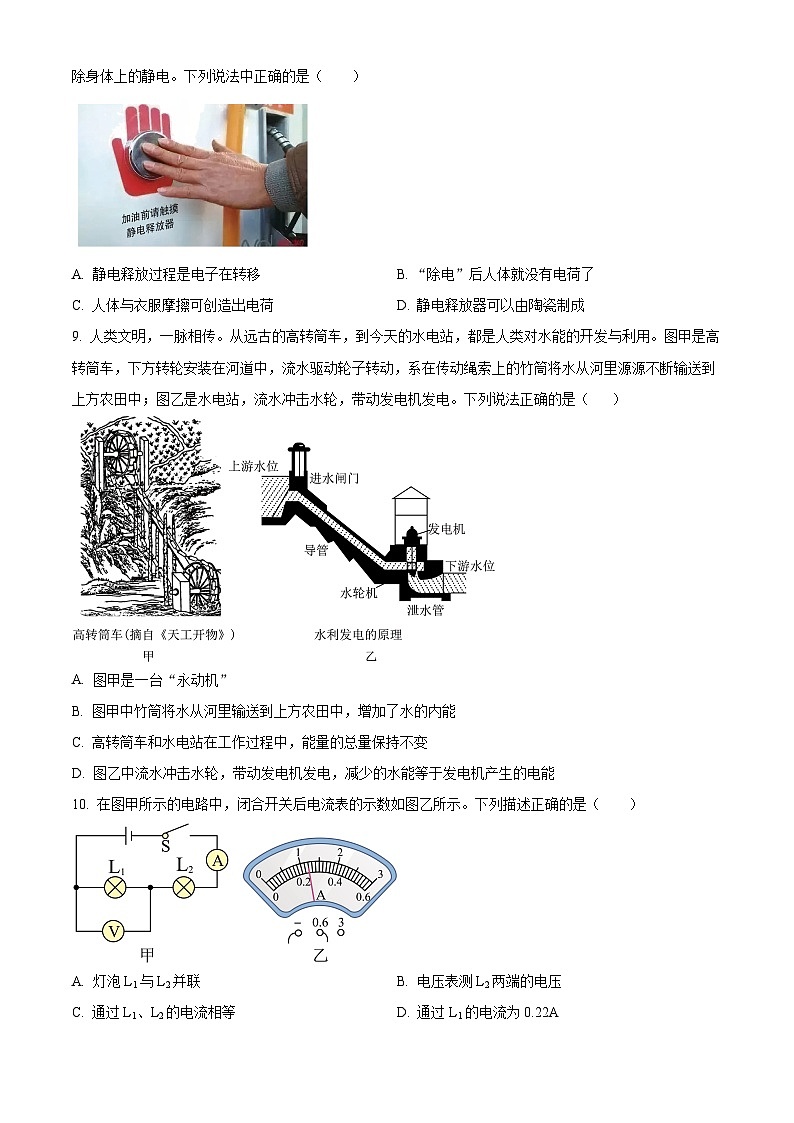

8. 如图是加油站里常见的“静电释放器”（与大地相连），工人提油枪加油前，必须用手触摸静电释放器清除身体上的静电。下列说法中正确的是（ ）
A. 静电释放过程是电子在转移B. “除电”后人体就没有电荷了
C. 人体与衣服摩擦可创造出电荷D. 静电释放器可以由陶瓷制成
9. 人类文明，一脉相传。从远古的高转筒车，到今天的水电站，都是人类对水能的开发与利用。图甲是高转筒车，下方转轮安装在河道中，流水驱动轮子转动，系在传动绳索上的竹筒将水从河里源源不断输送到上方农田中；图乙是水电站，流水冲击水轮，带动发电机发电。下列说法正确的是（ ）
A. 图甲是一台“永动机”
B. 图甲中竹筒将水从河里输送到上方农田中，增加了水的内能
C. 高转筒车和水电站在工作过程中，能量的总量保持不变
D. 图乙中流水冲击水轮，带动发电机发电，减少的水能等于发电机产生的电能
10. 在图甲所示的电路中，闭合开关后电流表的示数如图乙所示。下列描述正确的是（ ）
A. 灯泡L1与L2并联B. 电压表测L2两端的电压
C. 通过L1、L2的电流相等D. 通过L1的电流为0.22A
11. 如图所示，两个透明容器中密闭着等量的空气，A，B两U形管内的液面相平，电阻丝的电阻，小明用图示装置进行实验，探究电流通过导体时产生的热量Q跟什么因素有关，下列说法正确的是（ ）

A. 此实验在探究电热Q与电阻R是否有关
B. 通过电流和通过的电流大小之比为2∶1
C. 电阻两端的电压和两端的电压相等
D. 通电后，A管的液面将会比B管的液面低
12. 如图所示，小华设计了一种输液提示器，在护士站能观察到药液量变化。关于这个装置，下列说法中正确的是（ ）
A 可用电流表替换电压表
B. 开始输液时，电路中总功率最大
C. 输液过程中，弹簧伸长量逐渐变短，电压表示数逐渐变大
D. 输液过程中，弹簧伸长量逐渐变短，灯泡变亮
13. 我国电力供电系统全球领先，为国家经济建设和人民生活提供了强有力的保障，下列关于我国家庭电路的说法正确的是（ ）
A. 两根进户线分别是火线和零线，它们之间的电压为36V
B. 当干路电流过大时，漏电保护器就会自动切断电路
C. 使用测电笔检测电路时，手指不能碰到笔尖金属体，以免触电
D. 保险丝熔断可能是电路发生了短路或总功率过大
14. 甲、乙两只灯泡，其I—U关系图象如图所示，现将甲、乙两灯并联在电路中，当通过甲灯电流为0.6A时，则（ ）
A. 电路中的总电流为1A
B. 甲、乙两只灯的阻值之比为3∶2
C. 电源电压为3V
D. 通电2min，电路消耗的电能是240J
三、作图题（本题共2小题，每小题2分，共4分）
15. 按摩椅可以缓解疲劳而深受部分人的喜欢，现有一款具有加热功能的电动按摩椅，有只按摩不加热、边按摩边加热两种功能，其中电热丝不能单独工作。请在图中将电动按摩椅的电路补充完整。
16. 外出旅游一般入住的宾馆客房都配有房卡，只有把房卡插入电槽中，房间的电路才能工作，再闭合开关，房间内的灯才能亮。请补充完整房间内所示的简化电路。
四、实验探究题（本题共3小题，17题4分，第18题6分，第19题8分，共18分）
17. 如图所示是“比较不同物质的吸热情况”的实验装置。
（1）安装实验器材时应先安装______（选填“A铁圈”或“B铁夹”），烧杯中要放入______（选填“质量”或“体积”）相等的不同液体；
（2）实验过程中用完全相同的酒精灯进行加热，通过______来判断液体吸收热量的多少，温度升高越快的液体，吸热能力越______（选填“强”或“弱”）。
18. 如图甲所示，在“探究电流与电阻的关系”实验中，选用的实验器材是：两节新干电池、电流表（0~0.6A）、电压表（0~3V），阻值分别为5Ω、10Ω、15Ω、20Ω的定值电阻各一个，滑动变阻器、开关及导线若干。
（1）请将图甲中的电路元件补充完整________。
（2）闭合开关前应将滑动变阻器的滑片P置于______（选填“A”或“B”）端。
（3）连接好电路并闭合开关，发现电流表无示数，电压表示数接近电源电压，电路中的故障可能是______。
（4）排除故障后进行实验，依次接入5Ω、10Ω、15Ω、20Ω四个定值电阻，调节滑动变阻器的滑片P，记录电流表对应的示数，根据实验数据绘制了如图乙所示的图像，由图像可知，保持定值电阻两端的电压为______V，当定值电阻由5Ω换成10Ω时，为完成实验，滑动变阻器的滑片P所在位置与上次实验相比更靠近______（选填“A”或“B”）端。分析图像，可以得出的结论是电压一定时，通过导体的电流与导体的电阻成______。
19. 小明学习了电功率的知识后，在家中找来了一个标有额定电压为“6V”的小灯泡，为了测定该小灯泡的额定功率，他在学校的实验室找到了相关器材，并进行了如下实验，已知电源电压恒为8V。
（1）图甲中有一根导线接错了，请在这根导线上画“×”，并用笔画线代替导线，改到正确的位置________；
（2）小明在实际操作中发现小灯泡很暗，电流表和电压表示数均很小，无论怎样移动滑片，电表的示数几乎不变，你认为出现此现象的原因是________（选填字母）；
A. 滑动变阻器同时接入了下方的两个接线柱
B. 小灯泡的电阻太小
C. 滑动变阻器的最大阻值太小
（3）排除故障后，闭合开关，发现电压表的示数如图乙所示，接下来他应该将滑动变阻器的滑片向________移动（选填“左”或“右”），同时眼睛注意观察________（选填“电流表”“电压表”或“小灯泡”），直到小灯泡正常发光；
（4）经多次测量，小明绘制了小灯泡的I—U图像，如图丙所示，则该小灯泡的额定功率为_________W；
（5）若该实验中电压表标有15V的接线柱损坏了无法使用，于是他向老师请教，老师告诉他用该电压表仍能测量该小灯泡的额定功率，你认为老师的方案可能是________（选填字母）；
A. 只将电源电压减小
B. 将该电压表并联到滑动变阻器的两端
（6）小明还想用该小灯泡和电压表测量一个未知电阻Rx的阻值，于是他设计了如图丁所示的电路图，操作步骤如下。
①闭合开关S、，断开，移动滑动变阻器滑片，使电压表的示数为3V；由丙可知，此时灯泡电阻为________Ω。
②保持滑动变阻器的滑片位置不动，闭合S、，断开，电压表示数为4.5V；则=______Ω。
五、综合应用题（本题共2小题，其中20题8分，21题10分，共18分）
20. 人类正面临能源危机，为了找到更节能的光源，科学家做了大量实验，实验发现下表中的LED灯和白炽灯在正常工作时，光照强度相同。请通过计算回答下列问题．
（1）LED灯的核心元件是发光二极管，二极管主要是由_______材料制成的；
（2）LED灯正常发光时的电流是多大________？
（3）假设一个教室有10盏额定功率为100W的白炽灯，每盏灯每天正常工作2h，现将这些白炽灯更换为额定功率为12W的LED灯，则这个教室每天可节约多少电能？所节约的电能相当于多少热值为的无烟煤完全燃烧所释放的能量________？
21. 小明周末在家帮妈妈煮饭，图甲是他家的电饭煲，图乙是该电饭煲的原理图。电饭煲有高温和低温两挡，S为靠近加热盘的感温开关，1、2是开关连接的触点，与为阻值不同的电热丝。现在将该电饭煲接在220V的电源上，高温挡工作时，电路的总功率为500W。低温挡工作时，电路中的电流为0.22A。求：[已知水的比热容]
（1）电阻的阻值；
（2）假如电饭煲的加热效率为84%，用高温挡将1kg的水从20℃加热到100℃，需要多长时间；
（3）除电饭煲外，厨房还有很多电器，请你基于安全用电原则，提出一条厨房用电器的使用建议并加以解释。
2024年秋期九年级质量监测
物理
一、填空题（本大题共6小题，共14分）
1. 艾灸是我国古老中医疗法，可以提升人体免疫力。如图用艾柱熏烤患者的穴位时，看到烟雾缭绕，闻到浓浓的艾草药香，其中闻到浓浓的艾草药香是__________现象，艾灸的部位有温热感，这是通过__________的方式使其内能增加的。
【答案】 ①. 扩散 ②. 热传递
【解析】
【详解】[1]闻到浓浓的艾草药香，这说明药香分子在不停地做无规则运动；烟雾缭绕不是分子的运动。
[2]艾灸的部位有温热感，是艾灸的部位吸收了热量，通过热传递的方式改变内能。
2. 如图是用热成像手机拍摄的老师擦黑板时的情景。从手机屏幕上看到，黑板擦过的地方又红又亮，其它地方较暗，说明擦黑板的过程，黑板的内能变_________；如图汽油机四个冲程中，图_________的原理与其相同（选填“甲”、“乙”、“丙”、“丁”）。
【答案】 ①. 大 ②. 乙
【解析】
【详解】[1]红外线具有热效应，温度越高的物体辐射红外线的能力越强，热成像手机是利用红外线工作的。黑板擦过的地方又红又亮，其它地方较暗，说明擦黑板的过程，克服摩擦做功，黑板的内能变大，温度升高。
[2]擦黑板的过程中，机械能转化为内能。甲图中，进气门打开，排气门关闭，活塞向下运行，是吸气冲程；乙图中，两气门都关闭，活塞向上运行，汽缸容积减小，是压缩冲程，机械能转化为内能；丙图中两气门都关闭，活塞向下运行，火花塞点火，汽缸容积增大，是做功冲程，内能转化为机械能；丁图中进气门关闭，排气门打开，活塞向上运动，汽缸容积减小，是排气冲程。故汽油机四个冲程中，图乙的原理与其相同。
3. 一款新玩具——最小气的猴子，你抢走猴子手上的香蕉，它就不停地大吵大闹，将香蕉还给它后，猴子就停止吵闹。香蕉的作用相当于电路中的_______，猴子体内有一个电动机和电铃，拆掉电铃后，猴子依然可以动，电铃和电动机是______（选填“并联”或“串联”）的。
【答案】 ①. 开关 ②. 并联
【解析】
【详解】[1]我们把猴子当作用电器，当抢走它手上的香蕉，猴子内部的电器就工作，于是它就不停的大吵大闹，所以相当于闭合开关，电路处于通路状态；如果把香蕉还给它，就相当于断开开关，电路处于断路状态，他就停止吵闹；所以香蕉的作用相当于电路中的开关。
[2]拆掉电铃后，猴子依然可以动，电动机依然可以工作，说明电动机和电铃独立工作互不影响，电铃和电动机是并联的。
4. 如图所示的电路中，电源电压恒定不变，已知，当开关S2闭合，S1断开时，电流表的示数为0.2A；当开关S1、S2闭合时，电流表示数为0.5A，此时通过的电流为______A，电源电压为______V，的阻值为______Ω。
【答案】 ①. 0.3 ②. 3 ③. 15
【解析】
【详解】[1]当开关S2闭合，S1断开时，电路为R2的简单电路，电流表测电路中的电流，电流表的示数为0.2A； 当开关S1、S2闭合时，两个电阻并联，电流表测干路电流，电流表示数为0.5A；此时R2两端的电压不变，电阻不变，通过R2的电流仍为0.2A，此时通过的电流为
[2]电源电压
[3]并联电路各支路两端的电压等于电源电压，的阻值为

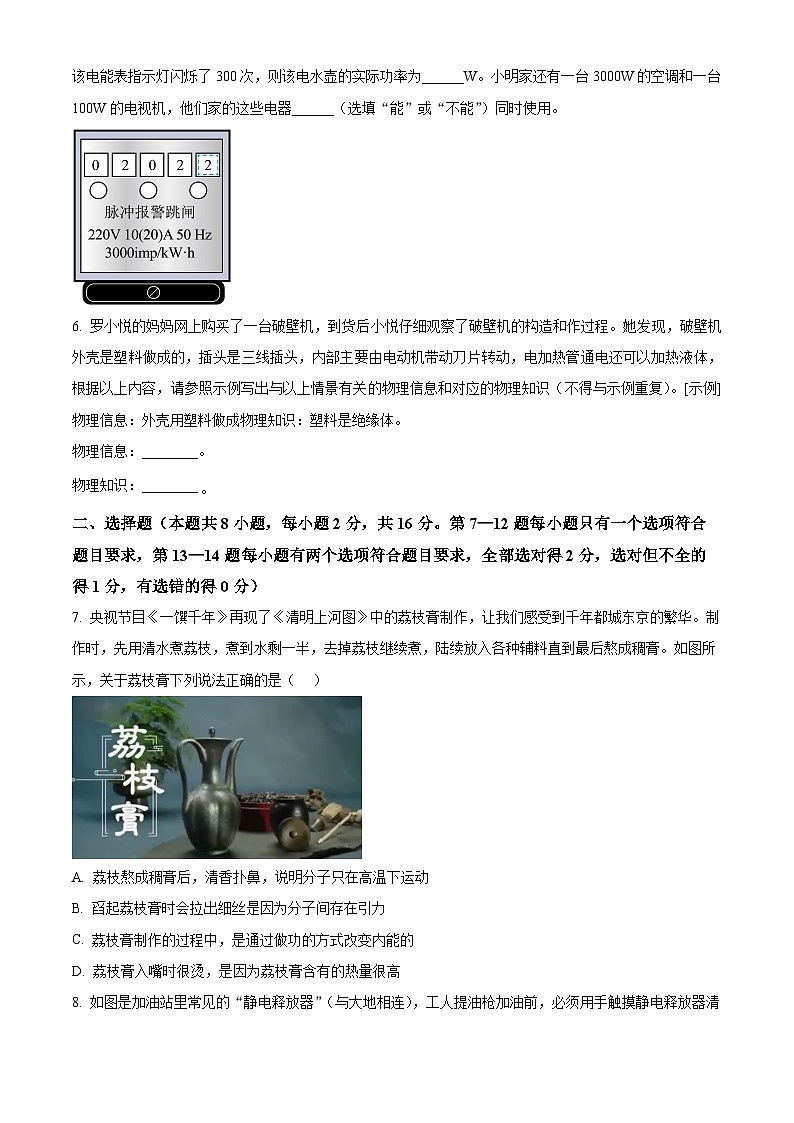

5. 小明家里的电能表表盘如图所示，读数为______，他让家中某电水壶单独工作，发现在5min内该电能表指示灯闪烁了300次，则该电水壶的实际功率为______W。小明家还有一台3000W的空调和一台100W的电视机，他们家的这些电器______（选填“能”或“不能”）同时使用。
【答案】 ①. 202.2 ②. 1200 ③. 能
【解析】
【详解】[1]电能表测量家庭电路消耗的电能，读数时，最后一位为小数，电能表表盘如图所示，读数为。
[2]表盘上表示家庭电路中每消耗的电能，电能表的指示灯闪烁3000次，该电能表指示灯闪烁了300次消耗的电能
该电水壶的实际功率为
[3]由电能表的表盘可知，电能表允许通过的最大电流为20A，家庭电路的最大功率为
一台3000W的空调和一台100W的电视机的总功率为
他们家的这些电器的总功率小于电能表允许加载用电器的最大功率，它们能同时使用。
6. 罗小悦的妈妈网上购买了一台破壁机，到货后小悦仔细观察了破壁机的构造和作过程。她发现，破壁机外壳是塑料做成的，插头是三线插头，内部主要由电动机带动刀片转动，电加热管通电还可以加热液体，根据以上内容，请参照示例写出与以上情景有关的物理信息和对应的物理知识（不得与示例重复）。[示例]物理信息：外壳用塑料做成物理知识：塑料是绝缘体。
物理信息：________。
物理知识：________。
【答案】 ①. 见解析 ②. 见解析
【解析】
【详解】破壁机内部主要由电动机带动刀片转动，电动机带动刀片转动时涉及能量的转化。
[1]物理信息：电动机带动刀片转动。
[2] 电动机带动刀片转动这一过程中，将电能转化为机械能。
二、选择题（本题共8小题，每小题2分，共16分。第7—12题每小题只有一个选项符合题目要求，第13—14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有选错的得0分）
7. 央视节目《一馔千年》再现了《清明上河图》中的荔枝膏制作，让我们感受到千年都城东京的繁华。制作时，先用清水煮荔枝，煮到水剩一半，去掉荔枝继续煮，陆续放入各种辅料直到最后熬成稠膏。如图所示，关于荔枝膏下列说法正确的是（ ）
A. 荔枝熬成稠膏后，清香扑鼻，说明分子只在高温下运动
B. 舀起荔枝膏时会拉出细丝是因为分子间存在引力
C. 荔枝膏制作的过程中，是通过做功的方式改变内能的
D. 荔枝膏入嘴时很烫，是因为荔枝膏含有的热量很高
【答案】B
【解析】
【详解】A．分子在任何温度下都在不停地做无规则运动，温度越高，分子运动越剧烈，但不是只在高温下运动，故A错误；
B．舀起荔枝膏时会拉出细丝，是因为分子间存在引力，使得荔枝膏能够保持一定形状并被拉起成丝，故B正确；
C．荔枝膏制作过程中，是通过加热的方式使荔枝等原料的内能增加，这是通过热传递的方式改变内能，而不是做功，故C错误；
D．热量是一个过程量，不能说物体含有多少热量，只能说吸收或放出多少热量，荔枝膏入嘴时很烫，是因为它的温度高，故D错误。
故选B。
8. 如图是加油站里常见的“静电释放器”（与大地相连），工人提油枪加油前，必须用手触摸静电释放器清除身体上的静电。下列说法中正确的是（ ）
A. 静电释放过程是电子在转移B. “除电”后人体就没有电荷了
C. 人体与衣服摩擦可创造出电荷D. 静电释放器可以由陶瓷制成
【答案】A
【解析】
【详解】A．静电释放时，电子从一个物体身上转移到另一个物体身上，故A正确；
B．除电是电子的中和过程，除电后，人体对外不显电性，但仍有正负电荷，只是电荷的电量总和为0，故B错误；
C．摩擦起电过程是电荷的转移过程，这个过程，电荷没有消失，也不会创造出新的电荷，故C错误；
D．静电释放器能将电导走，是导体材料，而陶瓷在通常情况下是绝缘体，故D错误。
故选A。
9. 人类文明，一脉相传。从远古的高转筒车，到今天的水电站，都是人类对水能的开发与利用。图甲是高转筒车，下方转轮安装在河道中，流水驱动轮子转动，系在传动绳索上的竹筒将水从河里源源不断输送到上方农田中；图乙是水电站，流水冲击水轮，带动发电机发电。下列说法正确的是（ ）
A. 图甲是一台“永动机”
B. 图甲中竹筒将水从河里输送到上方农田中，增加了水的内能
C. 高转筒车和水电站在工作过程中，能量的总量保持不变
D. 图乙中流水冲击水轮，带动发电机发电，减少的水能等于发电机产生的电能
【答案】C
【解析】
【详解】A．高转筒车转动时，需要水能提供动力，如果没有水能，它将不能转动，因此不是“永动机”，根据能量守恒定律可知，世界上不存在“永动机”，故A错误；
B．内能与物体所处位置无关，所以竹筒将水从河里输送到上方农田中，水的内能不变，故B错误；
C．高转筒车和水电站在工作过程中，能量的总量保持不变，只是在不同形式之间转化，故C正确；
D．运动的水流冲击水轮机使水轮机转动，水流的一部分动能转移为水轮机的动能，然后转化为电能，故D错误。
故选C。
10. 在图甲所示的电路中，闭合开关后电流表的示数如图乙所示。下列描述正确的是（ ）
A. 灯泡L1与L2并联B. 电压表测L2两端的电压
C. 通过L1、L2的电流相等D. 通过L1的电流为0.22A
【答案】C
【解析】
【详解】AC．由图甲可知，电流从电源正极流出，依次经L1、L2后，再通过电流表、开关，回到电源的负极。因此灯泡L1与L2串联。由串联电路的电流特点可知，通过L1、L2的电流相等。故A错误，C正确；
B．电压表接在灯泡L1的两端，与灯泡L1并联，因此测灯泡L1两端的电压。故B错误；
D．由图乙可知，导线接在“0.6”接线柱上，因此电流表选择小量程，分度值为0.02A，读数为0.24A，所以通过L1的电流为0.24A。故D错误。
故选C。
11. 如图所示，两个透明容器中密闭着等量的空气，A，B两U形管内的液面相平，电阻丝的电阻，小明用图示装置进行实验，探究电流通过导体时产生的热量Q跟什么因素有关，下列说法正确的是（ ）

A. 此实验在探究电热Q与电阻R是否有关
B. 通过的电流和通过的电流大小之比为2∶1
C. 电阻两端的电压和两端的电压相等
D. 通电后，A管的液面将会比B管的液面低
【答案】B
【解析】
【详解】由题可知，电阻丝的电阻R1=R2=R3；
A．由图可知，右侧两个电阻并联后再和左侧电阻串联，容器中两个电阻丝的阻值相等，由串并联电路电流的规律可知通过两个容器内电阻丝的电流不相等，探究电热与电流的关系，故A错误；
B．装置中R2、R3并联后再与R1串联，通过R1的电流
I1=I2+I3
而
I2=I3
所以通过的电流和通过的电流大小之比为2∶1，故B正确；
C．通过的电流和通过的电流不相等，两个电阻的阻值相同，由U=IR可知电阻两端的电压和两端的电压不相等，故C错误；
D．左右两容器中的电阻相同，而通过电阻R1的电流大于R2的电流，通电时间相同，由Q=I2Rt可知，A容器中电阻R1产生的热量多，则A管的液面将会比B管的液面高，故D错误。
故选B。
12. 如图所示，小华设计了一种输液提示器，在护士站能观察到药液量的变化。关于这个装置，下列说法中正确的是（ ）
A. 可用电流表替换电压表
B. 开始输液时，电路中总功率最大
C. 输液过程中，弹簧伸长量逐渐变短，电压表示数逐渐变大
D. 输液过程中，弹簧伸长量逐渐变短，灯泡变亮
【答案】D
【解析】
【详解】A．电压表是并联在R两端的，而电流表应串联在电路中的，若用电流表替换电压表，会导致R短路，所以不能替换，故A错误；
B．开始输液时，药量最大，变阻器接入电路的电阻最大，电路中总电阻最大，根据可知，电路中总功率最小，故B错误；
CD．输液过程中，药量变小，弹簧伸长量逐渐变短，滑片上移，接入电路的电阻值变小，由串联分压原理知，R两端电压变小，即电压表示数变小。由欧姆定律知，电路中的电流变大，由P=I2R知，灯泡的实际功率变大，所以灯泡变亮，故C错误，D正确。
故选D。
13. 我国电力供电系统全球领先，为国家经济建设和人民生活提供了强有力的保障，下列关于我国家庭电路的说法正确的是（ ）
A. 两根进户线分别是火线和零线，它们之间的电压为36V
B. 当干路电流过大时，漏电保护器就会自动切断电路
C. 使用测电笔检测电路时，手指不能碰到笔尖金属体，以免触电
D. 保险丝熔断可能是电路发生了短路或总功率过大
【答案】CD
【解析】
【详解】A．两根进户线分别是火线和零线，它们之间的电压为220V，故A错误；
B．漏电保护器一般是在电路发生对地漏电现象时才会自动跳闸，而电路中电流过大时漏电保护器不会跳闸，故B错误；
C．使用测电笔辨别火线和零线时，用手接触笔尾金属体，笔尖接触电线，手指不能碰到笔尖金属体，以免触电，故C正确；
D．保险丝熔断是因为电路中电流过大，而电路中电流过大的原因：可能是电路中出现了短路，也可能是用电器的总功率过大，故D正确。
故选CD。
14. 甲、乙两只灯泡，其I—U关系图象如图所示，现将甲、乙两灯并联在电路中，当通过甲灯电流为0.6A时，则（ ）
A. 电路中的总电流为1A
B. 甲、乙两只灯的阻值之比为3∶2
C. 电源电压为3V
D. 通电2min，电路消耗的电能是240J
【答案】AC
【解析】
【详解】AC．甲、乙两灯并联在电路中，当通过甲灯电流为0.6A时，甲灯两端的电压，因并联电路中各支路两端的电压相等，所以，电源电压
由图象可知，乙灯两端的电压时，通过乙灯的电流，因并联电路中干路电流等于各支路电流之和，所以，电路中的总电流
故AC符合题意；
B．由可得，甲乙两只灯的阻值之比
故B不符合题意；
D．通电2min，电路消耗的电能是
故D不符合题意。
故选AC。
三、作图题（本题共2小题，每小题2分，共4分）
15. 按摩椅可以缓解疲劳而深受部分人的喜欢，现有一款具有加热功能的电动按摩椅，有只按摩不加热、边按摩边加热两种功能，其中电热丝不能单独工作。请在图中将电动按摩椅的电路补充完整。
【答案】
【解析】
【详解】由题意可知，电热丝不加热时电动机也可以通电工作，说明电热丝和电动机是并联的；电热丝不能单独工作，可以把开关S1与电热丝串联，电动机工作时断开S1即可，开关S在干路上，如图所示：
16. 外出旅游一般入住的宾馆客房都配有房卡，只有把房卡插入电槽中，房间的电路才能工作，再闭合开关，房间内的灯才能亮。请补充完整房间内所示的简化电路。
【答案】
【解析】
【分析】
【详解】只有把房卡插入电槽中，房间的电路才能工作，所以房卡连火线，再闭合开关，房间内的灯才能亮，灯和开关串联，灯和插座要并联。
四、实验探究题（本题共3小题，17题4分，第18题6分，第19题8分，共18分）
17. 如图所示是“比较不同物质的吸热情况”的实验装置。
（1）安装实验器材时应先安装______（选填“A铁圈”或“B铁夹”），烧杯中要放入______（选填“质量”或“体积”）相等的不同液体；
（2）实验过程中用完全相同的酒精灯进行加热，通过______来判断液体吸收热量的多少，温度升高越快的液体，吸热能力越______（选填“强”或“弱”）。
【答案】（1） ①. A铁圈 ②. 质量
（2） ①. 加热时间的长短 ②. 弱
【解析】
【小问1详解】
[1]实验中为了确保使用酒精灯的外焰加热，需要将酒精灯点燃，自下而上的组装实验器材，因此先确定A铁圈的位置。
[2]“比较不同物质的吸热情况”的实验中，根据控制变量法，烧杯中物质的多少应相同，因此应控制不同物质的质量相同。
小问2详解】
[1]实验中用两套完全相同的加热装置给不同的物质加热，相同时间内两种物质吸收的热量相同，通过加热时间的长短来表示物质吸收热量的多少，运用了转换法。
[2]当给两种物质加热相同时间，即相同质量的两种物质吸收相同的热量，温度升高越快的液体，温度变化量越大，吸热能力越弱，物理学中用比热容反映物质的吸热能力。
18. 如图甲所示，在“探究电流与电阻的关系”实验中，选用的实验器材是：两节新干电池、电流表（0~0.6A）、电压表（0~3V），阻值分别为5Ω、10Ω、15Ω、20Ω的定值电阻各一个，滑动变阻器、开关及导线若干。
（1）请将图甲中的电路元件补充完整________。
（2）闭合开关前应将滑动变阻器的滑片P置于______（选填“A”或“B”）端。
（3）连接好电路并闭合开关，发现电流表无示数，电压表示数接近电源电压，电路中的故障可能是______。
（4）排除故障后进行实验，依次接入5Ω、10Ω、15Ω、20Ω四个定值电阻，调节滑动变阻器的滑片P，记录电流表对应的示数，根据实验数据绘制了如图乙所示的图像，由图像可知，保持定值电阻两端的电压为______V，当定值电阻由5Ω换成10Ω时，为完成实验，滑动变阻器的滑片P所在位置与上次实验相比更靠近______（选填“A”或“B”）端。分析图像，可以得出的结论是电压一定时，通过导体的电流与导体的电阻成______。
【答案】（1） （2）B
（3）定值电阻断路 （4） ①. 2 ②. B ③. 反比
【解析】
【小问1详解】
根据电流表、电压表的使用方法可知，电流表串联在电路中，电压表并联在电路中测电阻两端的电压，所以电路图如下：
【小问2详解】
为了保护电路，在闭合开关之前，应将滑动变阻器的滑片移到阻值最大处，即B端。
【小问3详解】
连接好电路并闭合开关，发现电流表无示数，说明电路可能发生了断路，电压表示数接近电源电压，说明与电压表能接到电源两端，说明与电压表并联以外的地方没有断路，所以电路中的故障可能是定值电阻断路。
【小问4详解】
[1]由图像可知，定值电阻两端的电压为U=IR=0.4A×5Ω=0.2A×10Ω=0.1A×20Ω=2V
所以定值电阻两端控制的电压为2V。
[2]“探究电流与电阻的关系”实验需控制电阻两端的电压不变，将5Ω的电阻换成10Ω的电阻接入电路，根据串联分压原理可知，当定值电阻的阻值增大时，滑动变阻器接入电路的阻值也应该增大，故滑片向B端移动。
[3]由图像可知，电流与电阻的乘积为一定值，所以说明电流与电阻成反比。所以可以得出的结论是：电压一定时，通过导体的电流与导体的电阻成反比。
19. 小明学习了电功率的知识后，在家中找来了一个标有额定电压为“6V”的小灯泡，为了测定该小灯泡的额定功率，他在学校的实验室找到了相关器材，并进行了如下实验，已知电源电压恒为8V。
（1）图甲中有一根导线接错了，请在这根导线上画“×”，并用笔画线代替导线，改到正确的位置________；
（2）小明在实际操作中发现小灯泡很暗，电流表和电压表示数均很小，无论怎样移动滑片，电表的示数几乎不变，你认为出现此现象的原因是________（选填字母）；
A. 滑动变阻器同时接入了下方的两个接线柱
B. 小灯泡的电阻太小
C. 滑动变阻器的最大阻值太小
（3）排除故障后，闭合开关，发现电压表的示数如图乙所示，接下来他应该将滑动变阻器的滑片向________移动（选填“左”或“右”），同时眼睛注意观察________（选填“电流表”“电压表”或“小灯泡”），直到小灯泡正常发光；
（4）经多次测量，小明绘制了小灯泡的I—U图像，如图丙所示，则该小灯泡的额定功率为_________W；
（5）若该实验中电压表标有15V的接线柱损坏了无法使用，于是他向老师请教，老师告诉他用该电压表仍能测量该小灯泡的额定功率，你认为老师的方案可能是________（选填字母）；
A. 只将电源电压减小
B. 将该电压表并联到滑动变阻器的两端
（6）小明还想用该小灯泡和电压表测量一个未知电阻Rx的阻值，于是他设计了如图丁所示的电路图，操作步骤如下。
①闭合开关S、，断开，移动滑动变阻器滑片，使电压表的示数为3V；由丙可知，此时灯泡电阻为________Ω。
②保持滑动变阻器的滑片位置不动，闭合S、，断开，电压表示数为4.5V；则=______Ω。
【答案】（1） （2）A
（3） ①. 左 ②. 电流表
（4）3 （5）B
（6） ①. 10 ②. 5
【解析】
【小问1详解】
实验测量小灯泡的额定功率时，需要将灯泡与滑动变阻器串联，将电压表并在灯泡两端，具体连接见图：
【小问2详解】
小灯泡很暗，电流表和电压表示数均很小，说明电路中电阻很大，且无论怎样移动滑片，电表的示数几乎不变，这表明滑动变阻器没有起到变阻作用，原因是滑动变阻器同时接入了下方的两个接线柱。
故选A。
【小问3详解】
[1][2]由乙图可知，电压表接入大量程，灯泡两端的电压为4V，因为小灯泡的额定电压为6V，所以需要增大灯泡两端的电压，将滑动变阻器的滑片向阻值变小处移，由甲图滑动变阻器的连接方式可知，应将滑片向左移，且移动过程中要观察电压表，使灯泡两端的电压达到6V正常发光。
【小问4详解】
根据丙图可知，当灯泡正常发光电压为6V时，通过灯泡的电流为0.5A，由电功率计算公式得，灯泡的额定功率为
【小问5详解】
实验中15V的接线柱坏了，所以只能用0~3V的量程，但电源电压为8V，灯泡额定电压为6V，若减小电源电压至电压表量程3V之内，灯泡无法正常发光，没办法测灯泡的额定功率，所以减小电源电压的方式不适用；但选择将电压表并在滑动变阻器两端，根据串联电路电压的规律可知，当灯泡正常发光时，滑动变阻器两端的电压
在电压表量程之内。
故选A。
【小问6详解】
[1]闭合开关S、，断开，滑动变阻器、灯泡和待测电阻三者串联，电压表测灯泡两端的电压，移动滑动变阻器滑片，使电压表的示数为3V，由图丙可知，此时灯泡的电联为0.3A，则灯泡的电阻为
[2]保持滑动变阻器滑片位置不动，闭合S、，断开，滑动变阻器、灯泡和待测电阻三者连接方式没有发生变化，电压表改测灯泡和待测电阻的总电压为4.5V，根据串联电路电压和电流的规律可知，待测廉租两端的电压
串联电路电流处处相等，则通过待测电阻的电流
即
五、综合应用题（本题共2小题，其中20题8分，21题10分，共18分）
20. 人类正面临能源危机，为了找到更节能的光源，科学家做了大量实验，实验发现下表中的LED灯和白炽灯在正常工作时，光照强度相同。请通过计算回答下列问题．
（1）LED灯的核心元件是发光二极管，二极管主要是由_______材料制成的；
（2）LED灯正常发光时的电流是多大________？
（3）假设一个教室有10盏额定功率为100W的白炽灯，每盏灯每天正常工作2h，现将这些白炽灯更换为额定功率为12W的LED灯，则这个教室每天可节约多少电能？所节约的电能相当于多少热值为的无烟煤完全燃烧所释放的能量________？
【答案】（1）半导体 （2）0.5A
（3）0.176kg
【解析】
【小问1详解】
利用半导体材料可以制作二极管。
【小问2详解】
LED灯正常发光时的电流
【小问3详解】
这个教室每天节约的电能
无烟煤完全燃烧放出的热量与此电能相等，无烟煤的质量
21. 小明周末在家帮妈妈煮饭，图甲是他家的电饭煲，图乙是该电饭煲的原理图。电饭煲有高温和低温两挡，S为靠近加热盘的感温开关，1、2是开关连接的触点，与为阻值不同的电热丝。现在将该电饭煲接在220V的电源上，高温挡工作时，电路的总功率为500W。低温挡工作时，电路中的电流为0.22A。求：[已知水的比热容]
（1）电阻的阻值；
（2）假如电饭煲的加热效率为84%，用高温挡将1kg的水从20℃加热到100℃，需要多长时间；
（3）除电饭煲外，厨房还有很多电器，请你基于安全用电原则，提出一条厨房用电器的使用建议并加以解释。
【答案】（1）903.2Ω
（2）800s （3）见解析
【解析】
【小问1详解】
当开关S接1时，电路为的简单电路，电路中的电阻较小，据知，电路的总功率较大，电饭煲处于高温挡，则的阻值
当开关S接2时，电路为与的串联电路，电路的总阻值较大，据知，电路的总功率较小，电饭煲处于低温挡，电路总电阻
则的阻值
【小问2详解】
水吸收的热量
电饭煲消耗的电能
需要的时间
【小问3详解】
①建议：厨房中电饭煲、电饼铛、电热水壶、空气炸锅等大功率用电器不能同时使用。解释：大功率用电器同时使用时，会使家庭电路电流过大，引起线路故障，甚至发生火灾。
②建议：洗完菜后应将手擦干再拔电热水壶的插头。解释：生活用水是导体，用湿手拔插头可能会触电。
③建议：使用微波炉时，应使用三孔插座。解释：当微波炉漏电时，电流会经过地线导入大地，避免触电。
类型
LED 灯
白炽灯
发光原理
二极管发光
钨丝高温发光
额定电压
24V
220V
响应时间
额定功率
12W
100W
类型
LED 灯
白炽灯
发光原理
二极管发光
钨丝高温发光
额定电压
24V
220V
响应时间
额定功率
12W
100W
