河南省部分学校2024-2025学年高二上学期期末调研考试物理试卷（原卷版+解析版）

这是一份河南省部分学校2024-2025学年高二上学期期末调研考试物理试卷（原卷版+解析版），共20页。试卷主要包含了单选题，多选题，实验题等内容，欢迎下载使用。
一、单选题（本大题共6小题，共24分）
1. 物理学的科学研究推动了科学技术的创新和革命，促进了人类文明的进步，以下关于物理学史叙述正确的是（ ）
A. 伽利略被称为“运动学之父”，他认为重物体比轻的物体下落得快
B. 牛顿总结得到了万有引力定律，并通过扭秤实验测出了引力常量
C. 库伦最早通过油滴实验比较准确地测出了电子的电荷量
D. 法拉第最早引入了电场概念，并提出用电场线表示电场
2. 下列关于机械波的说法中，正确的是（ ）
A. 某一频率的声波，从空气进入水中时，波长和波速均增大
B. 产生多普勒效应的原因是波源的频率发生了变化
C. 在一个周期内，介质的质点所通过的路程等于波长
D. 发生干涉现象时，介质中振动加强点，位移始终最大
3. 空鹊桥二号作为一颗中继通信卫星，主要用于转发月面航天器与地球之间的通信，它首次任务是为嫦娥六号服务。嫦娥六号着陆点位于月球的背面，受到月球的遮挡，它无法直接与地球之间通信，因此需要鹊桥二号电磁波来转发。下列关于电磁波的说法正确的是（ ）
A. 有些电磁波是横波，有些电磁波是纵波
B. 月面航天器与地球之间的通信的电磁波属于电磁波谱中的无线电波
C. 发射电磁波进行信号传递时，只能采用调频一种方式进行调制
D. 电磁波能够传递信号，但是不能传播能量
4. 静电喷涂是一种利用静电作用使雾化涂料微粒在高压电场作用下带上电荷，并吸附于带正电荷的被涂物的涂装技术，静电喷涂机的结构如图所示，规定大地的电势为0，下列说法正确的是（ ）
A. 雾化涂料微粒可能带正电，也可能带负电
B. 静电喷涂机喷口处的电势大于0
C. 工件表面处的电场强度小于喷口处的电场强度
D. 工件与喷口之间的电场线与真空中等量异种点电荷之间的电场线完全相同

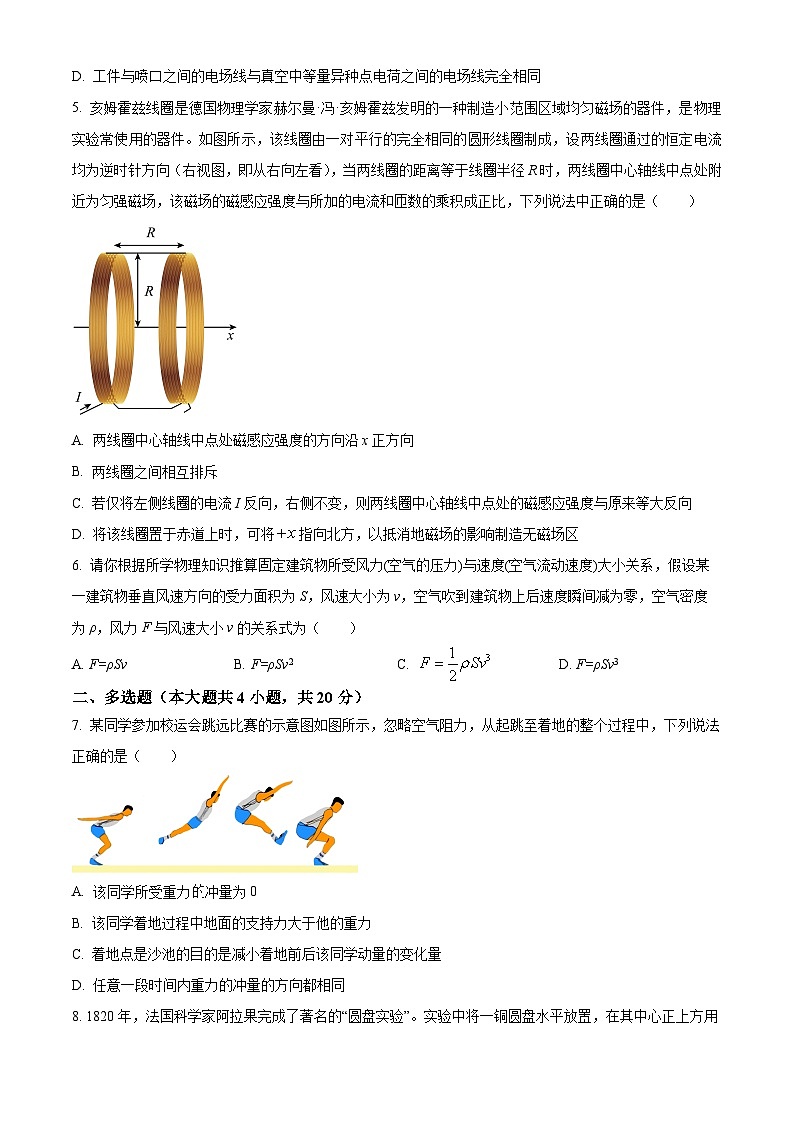

5. 亥姆霍兹线圈是德国物理学家赫尔曼·冯·亥姆霍兹发明的一种制造小范围区域均匀磁场的器件，是物理实验常使用的器件。如图所示，该线圈由一对平行的完全相同的圆形线圈制成，设两线圈通过的恒定电流均为逆时针方向（右视图，即从右向左看），当两线圈的距离等于线圈半径R时，两线圈中心轴线中点处附近为匀强磁场，该磁场的磁感应强度与所加的电流和匝数的乘积成正比，下列说法中正确的是（ ）
A. 两线圈中心轴线中点处磁感应强度的方向沿x正方向
B. 两线圈之间相互排斥
C. 若仅将左侧线圈的电流I反向，右侧不变，则两线圈中心轴线中点处的磁感应强度与原来等大反向
D. 将该线圈置于赤道上时，可将指向北方，以抵消地磁场的影响制造无磁场区
6. 请你根据所学物理知识推算固定建筑物所受风力(空气的压力)与速度(空气流动速度)大小关系，假设某一建筑物垂直风速方向的受力面积为S，风速大小为v，空气吹到建筑物上后速度瞬间减为零，空气密度为ρ，风力F与风速大小v的关系式为（ ）
A. F=ρSvB. F=ρSv2C. D. F=ρSv3
二、多选题（本大题共4小题，共20分）
7. 某同学参加校运会跳远比赛的示意图如图所示，忽略空气阻力，从起跳至着地的整个过程中，下列说法正确的是（ ）
A. 该同学所受重力冲量为0
B. 该同学着地过程中地面的支持力大于他的重力
C. 着地点是沙池的目的是减小着地前后该同学动量的变化量
D. 任意一段时间内重力的冲量的方向都相同

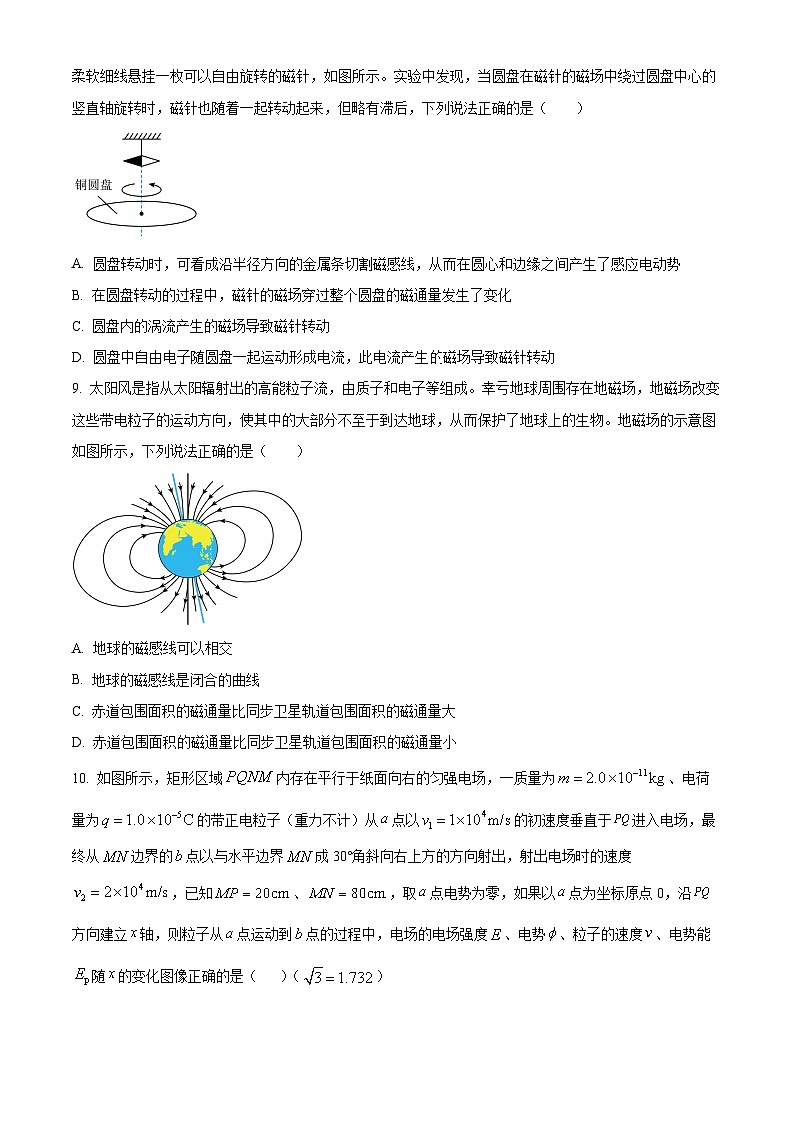

8. 1820年，法国科学家阿拉果完成了著名的“圆盘实验”。实验中将一铜圆盘水平放置，在其中心正上方用柔软细线悬挂一枚可以自由旋转的磁针，如图所示。实验中发现，当圆盘在磁针的磁场中绕过圆盘中心的竖直轴旋转时，磁针也随着一起转动起来，但略有滞后，下列说法正确的是（ ）
A. 圆盘转动时，可看成沿半径方向的金属条切割磁感线，从而在圆心和边缘之间产生了感应电动势
B. 在圆盘转动的过程中，磁针的磁场穿过整个圆盘的磁通量发生了变化
C. 圆盘内的涡流产生的磁场导致磁针转动
D. 圆盘中自由电子随圆盘一起运动形成电流，此电流产生磁场导致磁针转动
9. 太阳风是指从太阳辐射出的高能粒子流，由质子和电子等组成。幸亏地球周围存在地磁场，地磁场改变这些带电粒子的运动方向，使其中的大部分不至于到达地球，从而保护了地球上的生物。地磁场的示意图如图所示，下列说法正确的是（ ）
A. 地球的磁感线可以相交
B. 地球的磁感线是闭合的曲线
C. 赤道包围面积的磁通量比同步卫星轨道包围面积的磁通量大
D. 赤道包围面积的磁通量比同步卫星轨道包围面积的磁通量小
10. 如图所示，矩形区域内存在平行于纸面向右的匀强电场，一质量为、电荷量为的带正电粒子（重力不计）从点以的初速度垂直于进入电场，最终从边界的点以与水平边界成30°角斜向右上方的方向射出，射出电场时的速度，已知、，取点电势为零，如果以点为坐标原点0，沿方向建立轴，则粒子从点运动到点的过程中，电场的电场强度、电势、粒子的速度、电势能随的变化图像正确的是（ ）（）
A. B.
C. D.
三、实验题（本大题共2小题，共16分）
11. 如图甲，长木板的一端垫有小木块，可以微调木板的倾斜程度，以平衡摩擦力，使小车能在木板上做匀速直线运动。小车A前端贴有橡皮泥，后端连一打点计时器纸带，接通打点计时器电源后，让质量为M小车A以某速度做匀速直线运动，与置于木板上静止的质量为m小车B相碰并粘在一起，继续做匀速直线运动。打点计时器电源频率为f，得到的纸带如图乙所示，已将各计数点之间的距离标在图上。
（1）图中的数据有AB、BC、CD、DE四段，计算小车A碰撞前的速度大小应选段______；计算两车碰撞后的速度大小应选段______；
（2）根据纸带数据得，碰后两小车的总动量是______。
12. 有一种名为辉钼（）的单分子层材料，非常薄，很容易用在纳米技术上；在制造微型晶体管、发光二极管（LED）、太阳能电池等方面有很大潜力。某学习小组利用辉钼制成的半导体来探究其电阻的决定因素：利用器材如图所示。（已知电源3V、电表和导线均完好，滑动变阻器20Ω，1A，要求多测几组数据）；
（1）请设计电路并实物图上用实线替代导线连接好电路；
（2）闭合电键后，发现电路有故障，下表是利用多用电表进行测量检查电路的三次记录，a、b分别为测量时的指针位置。其中有的记录了量程（或倍率）但没有记录读数，有的记录了读数但没有记录量程（或倍率），请你填写表格中的各个空格。
13. 如图甲所示，一条细线下面挂着一个小球，组成单摆。让它自由摆动，画出它的振动图像如图乙所示。取，请根据图中的数据计算：
（1）自由摆动频率；
（2）单摆的摆长。
14. 如图，在匀强电场中，将电荷量为-6×10-6C的点电荷从电场中的A点移到B点，静电力做了-3.6×10-5J的功，再从B点移到C点，静电力做了1.2×10-5J的功。已知电场的方向与等腰直角三角形ABC所在的平面平行。
（1）两点间的电势差UAB和B、C两点间的电势差UBC分别为多少？
（2）如果规定B点的电势为0，则A点和C点的电势分别为多少？
（3）请在答题卡图中画出过B点的电场线方向，不要求说明理由，但请保留作图过程痕迹。
15. 如图所示，电容器固定在一个绝缘座上，绝缘座放在光滑水平面上，平行板电容器板间的距离为d，右极板上有一小孔，通过孔有一左端固定在电容器左极板上的水平绝缘光滑细杆，电容器极板以及底座、绝缘杆总质量为M，给电容器充电后，有一质量为m的带正电小环恰套在杆上以某一初速度对准小孔向左运动，并从小孔进入电容器，设带电环不影响电容器板间电场分布。带电环进入电容器后距左板的最小距离为0.5d，试求：
（1）带电环与左极板相距最近时速度v；
（2）此过程中电容器移动的距离s。
（3）此过程中小环与电容器系统电势能的增加量。

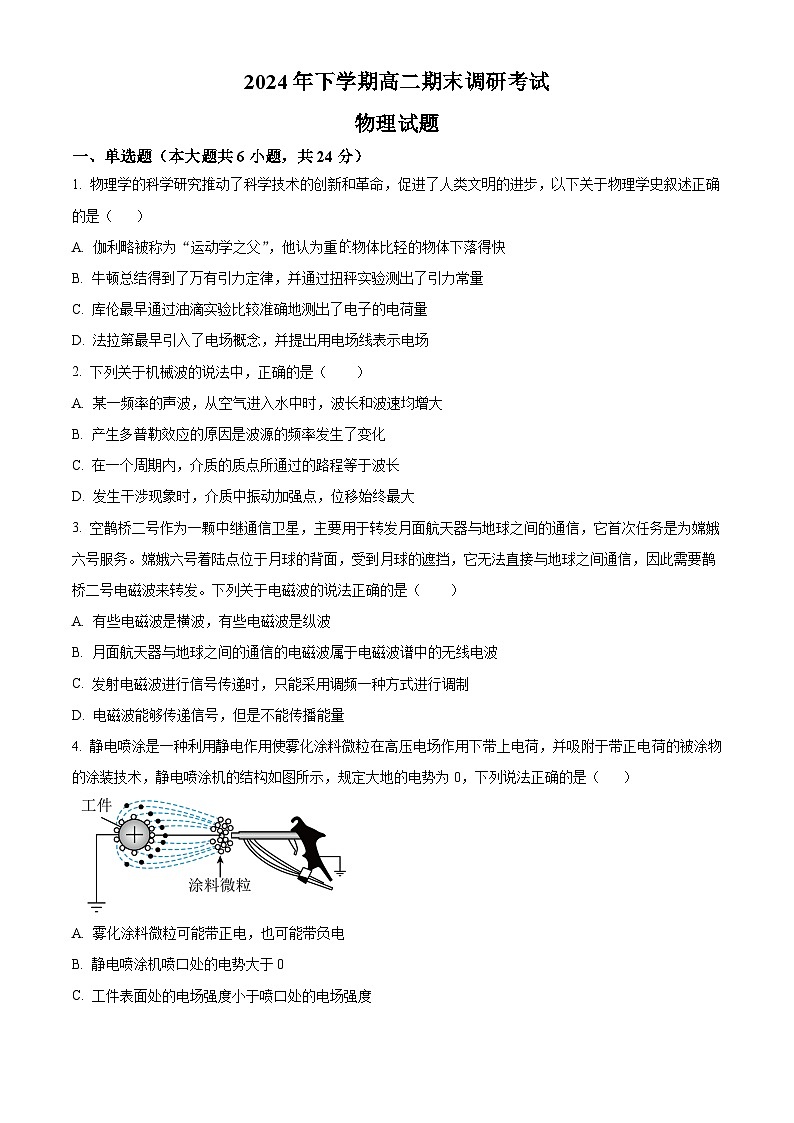

2024年下学期高二期末调研考试
物理试题
一、单选题（本大题共6小题，共24分）
1. 物理学的科学研究推动了科学技术的创新和革命，促进了人类文明的进步，以下关于物理学史叙述正确的是（ ）
A. 伽利略被称为“运动学之父”，他认为重的物体比轻的物体下落得快
B. 牛顿总结得到了万有引力定律，并通过扭秤实验测出了引力常量
C. 库伦最早通过油滴实验比较准确地测出了电子的电荷量
D. 法拉第最早引入了电场概念，并提出用电场线表示电场
【答案】D
【解析】
【详解】A．伽利略被称为“运动学之父”，他认为重的物体与轻的物体下落得一样快，故A错误；
B．牛顿发现了万有引力定律，卡文迪什通过扭秤实验测出了引力常量，故B错误；
C．密立根最早通过油滴实验比较准确地测出电子的电荷量，故C错误；
D．法拉第最早引入了电场概念，并提出用电场线表示电场，故D正确。
故选D。
2. 下列关于机械波的说法中，正确的是（ ）
A. 某一频率的声波，从空气进入水中时，波长和波速均增大
B. 产生多普勒效应的原因是波源的频率发生了变化
C. 在一个周期内，介质的质点所通过的路程等于波长
D. 发生干涉现象时，介质中振动加强点，位移始终最大
【答案】A
【解析】
【详解】A．某一频率的声波，从空气进入水中时，频率不变，波速增大，根据可知，波长增大，故A正确；
B．产生多普勒效应的原因是波源与观察者之间发生相对运动，波源的频率并不变化，观察者接收到的频率变化，故B错误；
C．在一个周期内，介质的质点所通过的路程与波长无直接关系，故C错误；
D．波的干涉现象中，振动加强点指的是振幅最大的点，位移在不断变化，并非总是最大，故D错误。
故选A。
3. 空鹊桥二号作为一颗中继通信卫星，主要用于转发月面航天器与地球之间的通信，它首次任务是为嫦娥六号服务。嫦娥六号着陆点位于月球的背面，受到月球的遮挡，它无法直接与地球之间通信，因此需要鹊桥二号电磁波来转发。下列关于电磁波的说法正确的是（ ）
A. 有些电磁波是横波，有些电磁波是纵波
B. 月面航天器与地球之间的通信的电磁波属于电磁波谱中的无线电波
C. 发射电磁波进行信号传递时，只能采用调频一种方式进行调制
D. 电磁波能够传递信号，但是不能传播能量
【答案】B
【解析】
【详解】A．电磁波的传播方向和振动方向垂直，所以电磁波是横波，故A错误；
B．无线电波常用于通信等领域，月面航天器与地球之间的通信的电磁波属于电磁波谱中的无线电波，故B正确；
C．发射电磁波进行信号传递时，调制方式有调频和调幅等多种方式，故C错误；
D．电磁波既能传递信号，也能传播能量，故D错误。
故选B。
4. 静电喷涂是一种利用静电作用使雾化涂料微粒在高压电场作用下带上电荷，并吸附于带正电荷的被涂物的涂装技术，静电喷涂机的结构如图所示，规定大地的电势为0，下列说法正确的是（ ）
A. 雾化涂料微粒可能带正电，也可能带负电
B. 静电喷涂机喷口处的电势大于0
C. 工件表面处的电场强度小于喷口处的电场强度
D. 工件与喷口之间的电场线与真空中等量异种点电荷之间的电场线完全相同
【答案】C
【解析】
【详解】A.涂料微粒吸附于带正电荷的被涂物上，根据异种电荷相吸的原理，涂料微粒应带负电，A错误；
B.工件接地，电势为0，电场线由工件指向喷口，沿着电场线的方向电势逐渐降低，则静电喷涂机喷口处的电势小于0，B错误；
C.电场线的疏密表示电场的强弱，工件表面处的电场线比喷口处的电场线稀疏，则工件表面处的电场强度小于喷口处的电场强度，C正确；
D.真空中等量异种点电荷之间的电场线上下对称、左右也对称，工件与喷口之间的电场线上下对称，但左右不对称，所以工件与喷口之间的电场线与真空中等量异种点电荷之间的电场线不相同，D错误。
故选C。
5. 亥姆霍兹线圈是德国物理学家赫尔曼·冯·亥姆霍兹发明的一种制造小范围区域均匀磁场的器件，是物理实验常使用的器件。如图所示，该线圈由一对平行的完全相同的圆形线圈制成，设两线圈通过的恒定电流均为逆时针方向（右视图，即从右向左看），当两线圈的距离等于线圈半径R时，两线圈中心轴线中点处附近为匀强磁场，该磁场的磁感应强度与所加的电流和匝数的乘积成正比，下列说法中正确的是（ ）
A. 两线圈中心轴线中点处磁感应强度的方向沿x正方向
B. 两线圈之间相互排斥
C. 若仅将左侧线圈的电流I反向，右侧不变，则两线圈中心轴线中点处的磁感应强度与原来等大反向
D. 将该线圈置于赤道上时，可将指向北方，以抵消地磁场的影响制造无磁场区
【答案】A
【解析】
【详解】A．根据安培定则可知，两线圈中心轴线中点处磁感应强度的方向沿正方向，A正确；
B．两线圈之间的电流方向相同，各选取其中互相平行的一小段进行研究，可近似看成直导线，假设两段互相平行的直导线电流方向向上，根据安培定则和左手定则，左侧导线在右侧导线产生的磁场中受到的安培力向右，右侧导线在左侧导线产生的磁场中受到的安培力向左，两段直导线相互吸引，故可推出两线圈之间相互吸引，B错误；
C．若仅将左侧线圈的电流I反向，右侧不变，根据安培定则，左侧线圈中心轴线中点处磁感应强度的方向沿负方向，右侧线圈中心轴线中点处磁感应强度的方向沿正方向，则两线圈中心轴线中点处的磁感应强度相互抵消，等于零，C错误；
D．根据地磁场的特点，在赤道上磁场方向指向北，将该线圈置于赤道上时，可将指向南方，以抵消地磁场的影响，制造无磁场区，D错误；
故选A。
6. 请你根据所学物理知识推算固定建筑物所受风力(空气的压力)与速度(空气流动速度)大小关系，假设某一建筑物垂直风速方向的受力面积为S，风速大小为v，空气吹到建筑物上后速度瞬间减为零，空气密度为ρ，风力F与风速大小v的关系式为（ ）
A. F=ρSvB. F=ρSv2C. D. F=ρSv3
【答案】B
【解析】
【详解】设t时间内吹到建筑物上的空气质量为m，则
m=ρSvt
对空气由动量定理得
-F1t=0-mv
解得
F1=ρSv2
由牛顿第三定律可知固定建筑物所受风力与空气所受建筑物的作用力大小相等，所以
故B正确，ACD错误。
故选B。
二、多选题（本大题共4小题，共20分）
7. 某同学参加校运会跳远比赛的示意图如图所示，忽略空气阻力，从起跳至着地的整个过程中，下列说法正确的是（ ）
A. 该同学所受重力的冲量为0
B. 该同学着地过程中地面的支持力大于他的重力
C. 着地点是沙池的目的是减小着地前后该同学动量的变化量
D. 任意一段时间内重力的冲量的方向都相同
【答案】BD
【解析】
【详解】AD．根据冲量的定义可知，该同学所受重力的冲量不为0，任意一段时间内重力的冲量的方向都是竖直向下，故A错误，D正确；
B．该同学着地过程中，重心有竖直向上的加速度，处于超重状态，地面的支持力大于他的重力，故B正确；
C．着地点是沙池的目的是为了延长作用时间，根据动量定理可知可以减小地面对该同学的冲击力，但该同学的动量变化量并不减小，故C错误。
故选BD。
8. 1820年，法国科学家阿拉果完成了著名的“圆盘实验”。实验中将一铜圆盘水平放置，在其中心正上方用柔软细线悬挂一枚可以自由旋转的磁针，如图所示。实验中发现，当圆盘在磁针的磁场中绕过圆盘中心的竖直轴旋转时，磁针也随着一起转动起来，但略有滞后，下列说法正确的是（ ）
A. 圆盘转动时，可看成沿半径方向的金属条切割磁感线，从而在圆心和边缘之间产生了感应电动势
B. 在圆盘转动的过程中，磁针的磁场穿过整个圆盘的磁通量发生了变化
C. 圆盘内的涡流产生的磁场导致磁针转动
D. 圆盘中自由电子随圆盘一起运动形成电流，此电流产生的磁场导致磁针转动
【答案】AC
【解析】
【详解】AC．圆盘转动时，磁针也转动，说明圆盘产生了磁场，即圆盘内有感应电流，圆盘产生了感应电动势，可看成沿半径方向的金属条切割磁感线，从而在圆心和边缘之间产生了感应电动势，故AC正确；
B．在圆盘转动过程中，圆盘位置，圆盘面积和磁场都没有发生变化，所以没有磁通量的变化，故B错误；
D．圆盘呈电中性，所以圆盘中的电流并不是由于圆盘中的自由电子随圆盘一起运动形成的，故D错误。
故选AC。
9. 太阳风是指从太阳辐射出的高能粒子流，由质子和电子等组成。幸亏地球周围存在地磁场，地磁场改变这些带电粒子的运动方向，使其中的大部分不至于到达地球，从而保护了地球上的生物。地磁场的示意图如图所示，下列说法正确的是（ ）
A. 地球的磁感线可以相交
B. 地球的磁感线是闭合的曲线
C. 赤道包围面积磁通量比同步卫星轨道包围面积的磁通量大
D. 赤道包围面积的磁通量比同步卫星轨道包围面积的磁通量小
【答案】BC
【解析】
【详解】AB．磁感线是不相交的闭合曲线，故A错误，B正确；
CD．因磁感线是闭合曲线，所以地球外部的磁感线与地球内部的磁感线的贯穿方向相反，对于赤道和同步卫星轨道来说，面积越小磁通量越大，即赤道包围面积的磁通量比同步卫星轨道包围面积的磁通量大，故C正确，D错误。
故选BC。
10. 如图所示，矩形区域内存在平行于纸面向右的匀强电场，一质量为、电荷量为的带正电粒子（重力不计）从点以的初速度垂直于进入电场，最终从边界的点以与水平边界成30°角斜向右上方的方向射出，射出电场时的速度，已知、，取点电势为零，如果以点为坐标原点0，沿方向建立轴，则粒子从点运动到点的过程中，电场的电场强度、电势、粒子的速度、电势能随的变化图像正确的是（ ）（）
A. B.
C. D.
【答案】AD
【解析】
【详解】A．匀强电场中的电场强度处处相等，粒子进入电场后做类平抛运动，粒子离开电场时的速度
动能增加量为
解得
竖直方向有
水平方向
求得
电场的电场强度随的变化图像如A图，A正确；
B．因为粒子离开电场时的速度
电场的方向水平向右，沿电场线的方向电势降低，B错误；
C．粒子在电场运动的过程中，由动能定理可知
所以与不线性关系，C错误；
D．因为规定点电势为零，粒子进入电场后做类平抛运动，动能的增加量为
解得
电势能减少量为
所以粒子到达点时的电势能为
竖直方向有
水平方向
求得
根据电场力做功与电势能的变化的关系，有
因此
所以，图象是位于第四象限过原点的向下倾斜的直线，D正确。
故选AD。
三、实验题（本大题共2小题，共16分）
11. 如图甲，长木板的一端垫有小木块，可以微调木板的倾斜程度，以平衡摩擦力，使小车能在木板上做匀速直线运动。小车A前端贴有橡皮泥，后端连一打点计时器纸带，接通打点计时器电源后，让质量为M小车A以某速度做匀速直线运动，与置于木板上静止的质量为m小车B相碰并粘在一起，继续做匀速直线运动。打点计时器电源频率为f，得到的纸带如图乙所示，已将各计数点之间的距离标在图上。
（1）图中的数据有AB、BC、CD、DE四段，计算小车A碰撞前的速度大小应选段______；计算两车碰撞后的速度大小应选段______；
（2）根据纸带数据得，碰后两小车的总动量是______。
【答案】（1） ①. BC ②. DE
（2）
【解析】
【小问1详解】
[1]小车在碰撞前做匀速直线运动，即在相同的时间内通过的位移相同，且碰撞前小车的速度较大，故选BC计算碰前的速度；
[2]碰撞过程是一个变速运动的过程，而A和B碰后的共同运动时做匀速直线运动，在相同的时间内通过相同的位移，故应选DE段来计算碰后共同的速度。
【小问2详解】
碰后两小车的总动量为，
所以
12. 有一种名为辉钼（）的单分子层材料，非常薄，很容易用在纳米技术上；在制造微型晶体管、发光二极管（LED）、太阳能电池等方面有很大潜力。某学习小组利用辉钼制成的半导体来探究其电阻的决定因素：利用器材如图所示。（已知电源3V、电表和导线均完好，滑动变阻器20Ω，1A，要求多测几组数据）；
（1）请设计电路并在实物图上用实线替代导线连接好电路；
（2）闭合电键后，发现电路有故障，下表是利用多用电表进行测量检查电路的三次记录，a、b分别为测量时的指针位置。其中有的记录了量程（或倍率）但没有记录读数，有的记录了读数但没有记录量程（或倍率），请你填写表格中的各个空格。
【答案】（1） （2） ①. 2.3 ②. ×10 ③. 400
【解析】
【小问1详解】
由于滑动变阻器的最大阻值较小，且要求多测几组数据，所以滑动变阻器使用分压式接法；半导体电阻较大，电流表使用内接法，所以电路图如图
【小问2详解】
[1]电压表量程10V，分度值为0.2V，所以读数为2.3V；
[2]断开电路，测半导体材料电阻，选择×10Ω倍率，指针位于a时，读数为500Ω；
[3]选择×100Ω倍率，指针位于b时，读数为4×100Ω=400Ω
13. 如图甲所示，一条细线下面挂着一个小球，组成单摆。让它自由摆动，画出它振动图像如图乙所示。取，请根据图中的数据计算：
（1）自由摆动频率；
（2）单摆的摆长。
【答案】（1）
（2）
【解析】
【小问1详解】
由图乙可知，单摆自由摆动的周期为
又
解得
【小问2详解】
根据
得
代入数据得
14. 如图，在匀强电场中，将电荷量为-6×10-6C的点电荷从电场中的A点移到B点，静电力做了-3.6×10-5J的功，再从B点移到C点，静电力做了1.2×10-5J的功。已知电场的方向与等腰直角三角形ABC所在的平面平行。
（1）两点间的电势差UAB和B、C两点间的电势差UBC分别为多少？
（2）如果规定B点的电势为0，则A点和C点的电势分别为多少？
（3）请在答题卡图中画出过B点的电场线方向，不要求说明理由，但请保留作图过程痕迹。
【答案】（1）6V，-2V
（2）6V，2V （3）
【解析】
【小问1详解】
A、B两点间的电势差为
B、C两点间的电势差为
【小问2详解】
因为，，
所以，
【小问3详解】
由于匀强电场中沿电场线方向电势均匀变化，所以A、B连线三等分点的电势分别为，
连接该Q点与C点即为等势线，电场线与等势线垂直且指向电势低的等势线，因此过B点的电场线方向如图所示
15. 如图所示，电容器固定在一个绝缘座上，绝缘座放在光滑水平面上，平行板电容器板间的距离为d，右极板上有一小孔，通过孔有一左端固定在电容器左极板上的水平绝缘光滑细杆，电容器极板以及底座、绝缘杆总质量为M，给电容器充电后，有一质量为m的带正电小环恰套在杆上以某一初速度对准小孔向左运动，并从小孔进入电容器，设带电环不影响电容器板间电场分布。带电环进入电容器后距左板的最小距离为0.5d，试求：
（1）带电环与左极板相距最近时的速度v；
（2）此过程中电容器移动的距离s。
（3）此过程中小环与电容器系统电势能的增加量。
【答案】（1）
（2）
（3）
【解析】
【小问1详解】
带电环进入电容器后在电场力的作用下做初速度为的匀减速直线运动，而电容器则在电场力的作用下做匀加速直线运动，当它们的速度相等时，带电环与电容器的左极板相距最近，由系统动量守恒定律可得
解得
【小问2详解】
对带电环m，由动能定理得
对平行板电容器M有
联立解得
【小问3详解】
在此过程中，带电小环动能减少，同时电容器的动能增加，系统中减少的动能全部转化为电势能，所以
解得
序号
所测物理量
量程或倍率
指针
读数
①
通电测半导体材料电压
10V
a
____
②
断开电路，测半导体材料电阻
____
a
500Ω
③
断开电路，测半导体材料电阻
×100
b
____
序号
所测物理量
量程或倍率
指针
读数
①
通电测半导体材料电压
10V
a
____
②
断开电路，测半导体材料电阻
____
a
500Ω
③
断开电路，测半导体材料电阻
×100
b
____
