2025年江苏省扬州市宝应县中考一模物理试题（原卷版+解析版）（中考模拟）

这是一份2025年江苏省扬州市宝应县中考一模物理试题（原卷版+解析版）（中考模拟），共37页。试卷主要包含了选择题，填空题，解答题等内容，欢迎下载使用。
一、选择题（本题共12小题，每小题2分，共24分）
1. 关于声现象下列说法中正确的是（ ）
A. 甲图：轻敲衣架时，图（b）中小明听到的声音更大，说明固体传声比气体快
B. 乙图：对着圆筒发出声音越大，光屏上反射的光点晃动幅度越大，说明音调与频率有关
C. 丙图：改变卡片从梳齿上划过的速度，发出声音的音调不同，说明音调与振幅有关
D 丁图：当音箱播放音乐时，烛焰晃动，说明声波能传递能量
2. 第9届亚洲冬季运动会开幕式于2025年2月7日晚在黑龙江省哈尔滨市举行。主持人服装的内胆添加“神秘材料”石墨烯，只要衣服某一处加热，石墨烯复合材料就能把热量均匀传递到全身。由此可知石墨烯具有很好的（ ）
A. 导热性B. 磁性
C. 弹性D. 导电性
3. 如图所示，是同学们拍摄的“中国年·中国味”活动情境，对涉及的物理知识解释正确的是（ ）
A. 墨迹未干的春联墨香四溢，说明分子间有引力
B. 停止加热砂锅煲继续沸腾，说明汽化不需吸热
C. 汤圆上方的“白气”是水蒸气吸热液化形成的
D. 激昂欢快的迎新鼓声是敲鼓时鼓面振动产生的

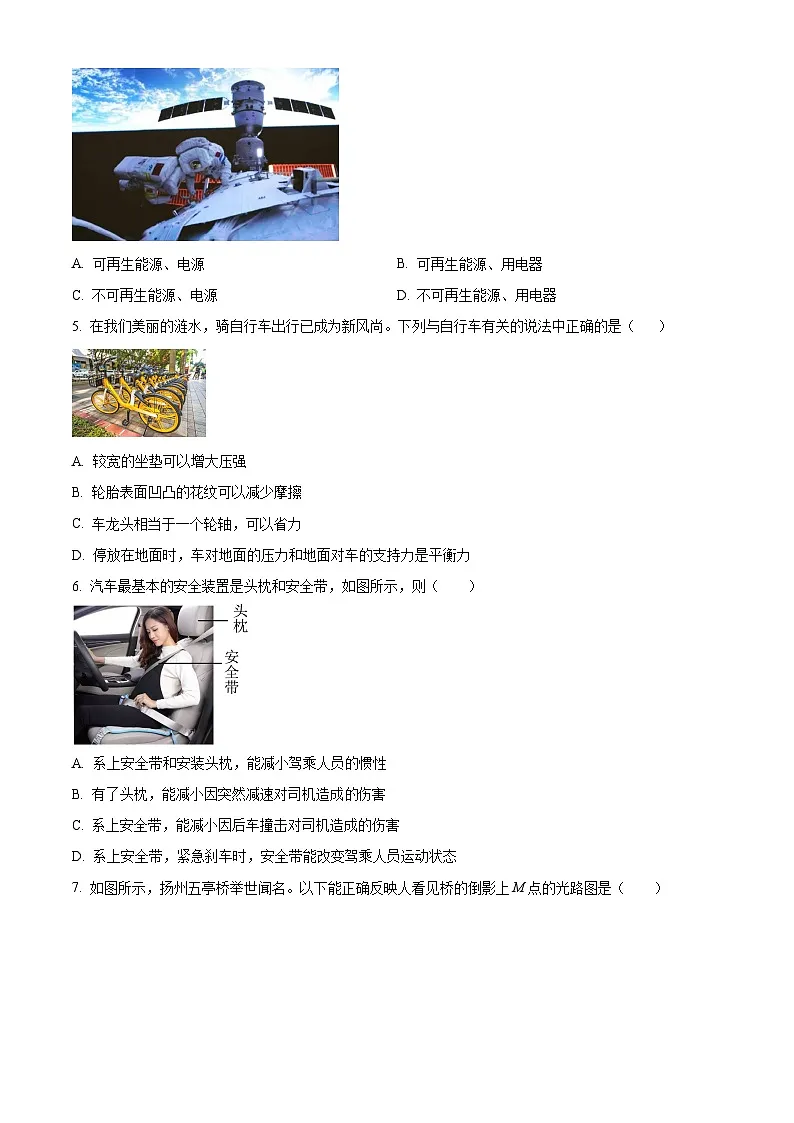

4. 2024年3月2日，神舟十七号航天员出舱修复受损的太阳翼，使其将太阳能转化为电能的功能恢复正常，如图所示，太阳能、太阳翼分别属于（ ）
A. 可再生能源、电源B. 可再生能源、用电器
C. 不可再生能源、电源D. 不可再生能源、用电器
5. 在我们美丽的涟水，骑自行车出行已成为新风尚。下列与自行车有关的说法中正确的是（ ）
A. 较宽的坐垫可以增大压强
B. 轮胎表面凹凸的花纹可以减少摩擦
C. 车龙头相当于一个轮轴，可以省力
D. 停放在地面时，车对地面的压力和地面对车的支持力是平衡力
6. 汽车最基本的安全装置是头枕和安全带，如图所示，则（ ）
A. 系上安全带和安装头枕，能减小驾乘人员的惯性
B. 有了头枕，能减小因突然减速对司机造成伤害
C. 系上安全带，能减小因后车撞击对司机造成的伤害
D. 系上安全带，紧急刹车时，安全带能改变驾乘人员运动状态

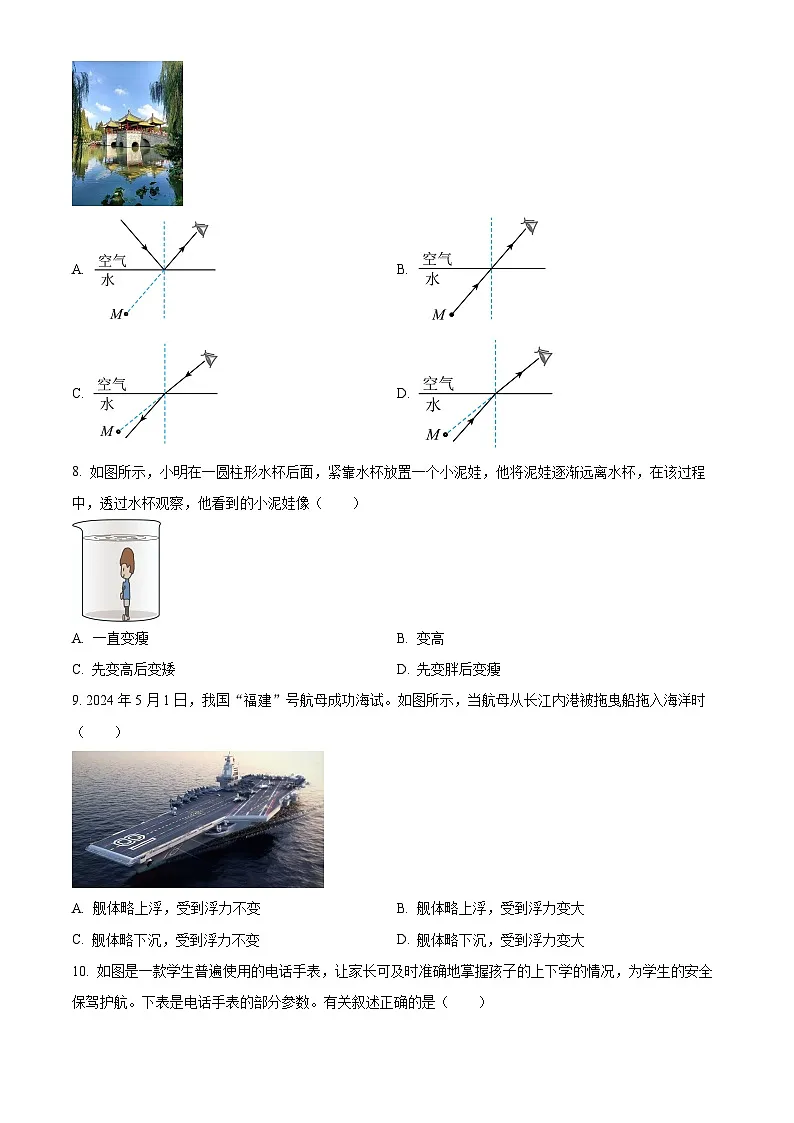

7. 如图所示，扬州五亭桥举世闻名。以下能正确反映人看见桥的倒影上M点的光路图是（ ）
A. B.
C. D.
8. 如图所示，小明在一圆柱形水杯后面，紧靠水杯放置一个小泥娃，他将泥娃逐渐远离水杯，在该过程中，透过水杯观察，他看到的小泥娃像（ ）
A. 一直变瘦B. 变高
C. 先变高后变矮D. 先变胖后变瘦
9. 2024年5月1日，我国“福建”号航母成功海试。如图所示，当航母从长江内港被拖曳船拖入海洋时（ ）
A. 舰体略上浮，受到浮力不变B. 舰体略上浮，受到浮力变大
C. 舰体略下沉，受到浮力不变D. 舰体略下沉，受到浮力变大
10. 如图是一款学生普遍使用的电话手表，让家长可及时准确地掌握孩子的上下学的情况，为学生的安全保驾护航。下表是电话手表的部分参数。有关叙述正确的是（ ）
A. 手表应用超声波准确定位
B. 手表充电时将化学能转化为电能
C. 手表一次充满电约消耗电能4100J
D. 手表通话时将电信号转化为声信号
11. 如图所示，在微型电风扇的插头处接上一个小灯泡，用手旋转叶片，发现小灯泡发光．选项图示实验原理能解释上述现象的是（ ）
A. B.
C. D.
12. 将一个定值电阻接入图甲所示电路的虚线框处，并将一个电压表（图中未画出）并联在某段电路两端，闭合开关，移动滑片P，多次记录两电表示数；断开开关，只将定值电阻更换为小灯泡，再次获取数据并记录；将记录的数据绘制成如图乙所示的图象。下列分析正确的是（ ）

A. 电源电压为3.5V
B. 图象是用接入定值电阻时记录的数据绘制得到的
C. 定值电阻和灯泡两端的电压各为3.5V时，灯泡的电阻较大
D. 接入小灯泡后，将滑片P向右移动时，电压表的示数将变大
二、填空题（每空1分，共29分）
13. 为了研究声波、电磁波能否在真空中传播，小明将手机A“背景灯光提示”功能（手机接收到信号后有灯光显示）和“来电铃声”功能打开后悬挂在密闭的真空罩中罩好。连接抽气机抽气一段时间后，用手机B呼叫手机A，发现手机A灯光亮了却几乎听不到铃声。由此，小明得出结论：______能在真空中传播，______不能在真空中传播。小华却认为小明的证据不足，听不到铃声可能是罩挡住的。为了补足证据，小华的操作是______。
14. 加油机在空中给匀速飞行的战斗机加油，则以战斗机为参照物，加油机是___________的（选填“静止”或“匀变速直线运动”），战斗机在进入战斗前抛掉副油箱的目的是___________战斗机的惯性（选填“增大”或“减小”），从而增强战斗机灵活性；战斗机在发射导弹后，机身向后发生抖动的原因是___________
15. 把一块表面很干净的玻璃板水平地挂在弹簧测力计下（如图a），手持弹簧测力计上端，将玻璃板放到恰好与水槽内水面相接触（图b），并慢慢向上提起弹簧测力计．则两次弹簧测力计的示数Ta_____Tb（选填”＜＝＞”），其原因是_____．
16 如图所示，利用铅笔做几个小实验：
（1）压笔尖的手指比压笔尾的手指疼，说明压力相等时，压力的作用效果与___________有关。
（2）将夹子M向右移动，小灯泡变暗，铅笔芯接入电路的电阻变___________。
（3）用橡皮筋水平拉动厚书在水平桌面上匀速前进时，拉力与___________力大小相等。在书下垫几支圆柱形铅笔，再次水平匀速拉动，橡皮筋伸长的长度变___________。
17. 五一假期，小红和同学到公园游玩。她看到的花是红色的，是因为红花反射了_______光；水鸟离开水面，向空中飞去，在水中像的大小_______；小红用相机拍下眼前这美丽的景色，是因为照相机的镜头是一个凸透镜镜，镜头到景物的距离在_____范围。当要拍摄更远处的景物时，接下来她将镜头___________。
18. 用天平测量一石块的质量，天平平衡时所用砝码及游码如图甲所示，则石块的质量为__g；将该石块放入盛有水的量筒中，液面位置如图乙所示，图中读数时视线正确的是__；石块的密度是__。
19. 某家用轿车质量为1.6t，每个车胎与地面接触面积为0.02m2，停在水平路面上时，车对地面的压强是________Pa．当车高速行驶时，强大的气流会流过车体，如图。这时车对地面的压强______（变大/不变/变小）此时发动机转速为2400r/min，则发动机一个汽缸中每秒做功_____次。（g=10N/kg）
20. 为了探究“电流通过导体产生的热量跟什么因素有关”，小明将两段阻值不同的电阻丝R1、R2分别密封在两个完全相同的装有煤油烧瓶中，并设计了如图所示的甲、乙两套装置，所用蓄电池电压相等且保持不变，R1＜R2，各烧瓶的煤油质量相等，初温相同。甲装置可以探究电热与________是否有关；通电时间相同，比较a和c可以探究电热与___________的关系；在烧瓶中装入煤油的主要原因是_______________。
21. 如图甲，这是一款多功能暖菜板，既可保温，也可加热，为了降低桌面温度，还配置有内置散热风扇。其部分加热简化电路图如图乙所示，、均为电阻阻值不变电热丝，；闭合开关，只有暖菜板内置风扇工作；当板上食品温度降到50℃时，在温度控制电路的作用下自动切换，为食品保温，保温时、的总功率为500W；当暖菜板上食品温度降到20℃时，在控制电路的作用下再次切换，为食品加热；通过温控装置使食品保持在一定温度范围内。
（1）保温时，应接到位置______（选填“1和2”、“2和3”或“3和4”）之间，电热丝的阻值是______Ω。
（2）已知电动机的功率为20W，在加热状态时，若不计热量损失，则暖菜板工作5min产生的热量可使5kg初温20℃的汤温度升高______℃[汤的比热容取]，在5min内可以使图丙中的电能表表盘转动______圈。
三、解答题（第22题每小题2分，其余每空1分，其中第23、24题要写出解题过程共47分）
22. 按题目要求完成（每小题2分，共6分）
（1）同学们在体育课上做仰卧起坐，前半段是背部由平躺地面变成脊柱弯曲，后半段是上半身完全离开地面，迅速成坐姿。仰卧起坐时，人体可看成杠杆模型，O为支点，A为人的重心，肌肉的拉力F为动力，如图甲所示，请画出重力的示意图和动力臂L1；
（2）如图乙所示是小强在纸杯上蒙上一层塑料膜做小孔成像实验的情景，请在图中作出烛焰（用AB表示）在塑料膜上成的像（用箭头A′B′表示）及光路图；
（3）图丙为某款三孔插座。在符合安全用电原则下，请在图丁中用笔画线代替导线将该插座接入家庭电路中。
23. 利用如图所示的滑轮组，小明将重300N物体从一楼地面匀速提升至六楼地板，在绳端施加的拉力为120N，物体匀速上升的速度为0.2m/s。已知每层楼高3m，问：
（1）绳端拉力做功的功率；
（2）滑轮组的机械效率；
（3）小明吊起物体过程所用时间。
24. 图甲为超声波加湿器，图乙为其内部湿度监测装置的简化电路图。已知电源电压为10V，定值电阻的阻值为20Ω，湿敏电阻R的阻值随湿度变化的关系如图丙所示。求：
（1）电压表的示数为6V时，电流表的示数；
（2）电流表的示数为0.1A时，空气中的湿度。
25. 小明利用如图甲所示的实验装置以及铅笔和刻度尺，进行“探究平面镜成像的特点”的实验。
（1）选用茶色的玻璃板代替平面镜，目的是便于确定_____的位置，而且玻璃板应选择薄的；
（2）在玻璃板前放置棋子A，将棋子B放在玻璃板后并移动，人眼一直在玻璃板的前侧观察，直至B与A的像完全重合，这是为了验证 ________，所用的科学探究方法是________（等效替代/转换/控制变量）法；小明想借助光照使棋子A的像更清晰，那么光应该照在 _______（棋子A/棋子B/玻璃板）上。
（3）为了验证平面镜所成的像是虚像，用白纸代替棋子B，按照图乙中 __________（①/②）的方式进行观察，根据 ____________的现象即可验证。
26. 2024年5月21日，联合国粮农组织举行了第五个“国际茶日”庆祝活动，中国展台的工作人员展示了煮茶茶艺。小明想知道煮茶时茶叶对水的沸点有没有影响，于是他使用烧杯、温度计、酒精灯等器材进行了探究，并每隔2min记录一次温度计的示数。
（1）将少量茶叶放入盛水的烧杯中后，小明按照自下而上的顺序组装图甲所示实验装置，一是为了使用酒精灯的_________加热，二是为了让温度计的玻璃泡____________。
（2）水沸腾时，温度计的示数如图乙所示，则水的沸点为_____℃；
（3）根据实验数据，小明描绘了如图丙所示的水的温度随加热时间变化的图像。分析图像，请给小明提一条优化该实验的建议：___________。
（4）分析实验数据，小明并不能得出茶叶对水的沸点有没有影响。为了得出结论，他下面还要进行的操作是______________。
27. 在探究压力的作用效果到底与哪些因素有关的实验中，小红利用小桌、海绵和砝码等器材进行了如图所示的实验。
（1）实验中通过观察_____________来比较压力的作用效果；
（2）选择甲、丙两次实验来验证“压力作用效果与受力面积有关”是否合理？答：______，理由是_________；
（3）若将该小桌和砝码放在木板上，如图丁所示，小红选用丙、丁两图的实验，得出结论：压力一定时，受力面积越小，压力的作用效果越不明显。请你分析造成错误结论的原因是_________。
28. 在“探究串、并联电路电流的特点”的实验中：
（1）小明把两个灯泡L1、L2串联起来（如图甲所示），闭合开关发现：发现指针偏向如图乙所示的位置，其原因是__________；
（2）当把电流表接入电路中点时，闭合开关后发现L1和L2均不发光，电流表无示数．为了找出故障原因，他用电压表进行检测，发现AB间电压为3V，AC间电压为3V，BC间电压为0．则电路故障可能是__________；
A．L1断路 B．L1短路 C．L2断路 D．L2短路
（3）排除故障，继续实验，发现闭合开关S时，灯泡L1比L2更亮，根据这个现象小明猜想可能原因是经过L1的电流比L2大，为验证猜想，他用电流表分别测出图甲A、B、C三处的电流，电流表示数均如图丙所示，为__________A，说明他的猜想错误；如果现在没有电流表且不增加任何其他器材，如何验证他的猜想，请你写出具体的方案。答：__________。
29. 实验课上，小聪用伏安法测量小灯泡的电阻，所连接的电路如图甲所示。已知电源电压恒为，小灯泡的额定电压为。
（1）小聪闭合开关后发现，无论怎样移动滑动变阻器的滑片，小灯泡都不亮，经检查得知，原因是一根导线连接错误。请在图甲中连接错误的导线上打“×”，并补画出正确的连线；________
（2）正确连好电路后，再次闭合开关，电压表的示数如图乙所示，要测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片向_________（选填“左”或“右”）端移动；
（3）小聪将实验数据绘制成关系图象（如图丙），由图象可知，小灯泡正常发光时的电阻为_________Ω；小灯泡两端的电压逐渐增大的过程中，其电阻逐渐_________（选填“增大”或“减小”）；
（4）实验中测出了小灯泡在不同电压下的电阻，小聪认为可以进一步求出它们的平均值以减小误差。小明认为小聪的观点是错误的，原因是_________；
（5）完成实验后，小聪又利用如图丁所示的电路测量一未知电阻的阻值，其中电源电压恒定，滑动变阻器的最大阻值为，测量步骤如下：
①闭合开关S，将滑动变阻器的滑片P移动至a端，读出电压表的示数为；
②闭合开关S，_________，读出电压表的示数为；
③待测电阻_________（用已知和测出的物理量符号表示）。
30. 第五代战斗机“歼﹣20”作为中国第五代战斗机，融合了全球优秀战斗机的特点，具备了很强的隐形性能、机动性能等。“歼﹣20”表面平滑，机翼的外形做成流线型，飞机先进的光传操纵系统，以光纤作为媒介传输信号，可随时保证飞机与地面的联系。“歼﹣20”配备了大功率雷达，为解决散热问题，采用了新一代液体冷却系统。该飞机最大航行速度达800m/s，推重比为0.5。推重比是指飞机以最大行速度巡航时的牵引力与最大起飞重力的比值。飞机航行时所受阻力的大小与速度的关系见表：
（1）光传操纵系统中的传输媒介是 ________（选填“导体”、“绝缘体”或“半导体”）；
（2）根据表格分析，阻力f与速度v的关系式为 ____________，若飞机以最大速度巡航时，该飞机的最大起飞重力为多少；____
（3）为保证飞行安全，当飞机降低到一定高度时开启警示灯。如图乙所示是某同学为飞机设计的模拟电路（电源电压恒定），图丙是压敏电阻R随离地高度h的变化曲线。当飞机降落，离地面450m时，开关S自动闭合，警示灯亮起，灵敏电流计的示数为0.02A；飞机离地面400m时，灵敏电流计的示数为0.04A；当高度降到150m，警示灯开始闪烁。则应将压敏电阻串联在图乙电路中的 _____（选填“A”或“B”）位置，另一个位置接高度计（灵敏电流计）。当警示灯在闪烁的过程中较亮时，电路消耗的电功率是多少瓦？（电磁铁线圈、衔铁、触点的电阻不计，警示灯的电阻不变）____

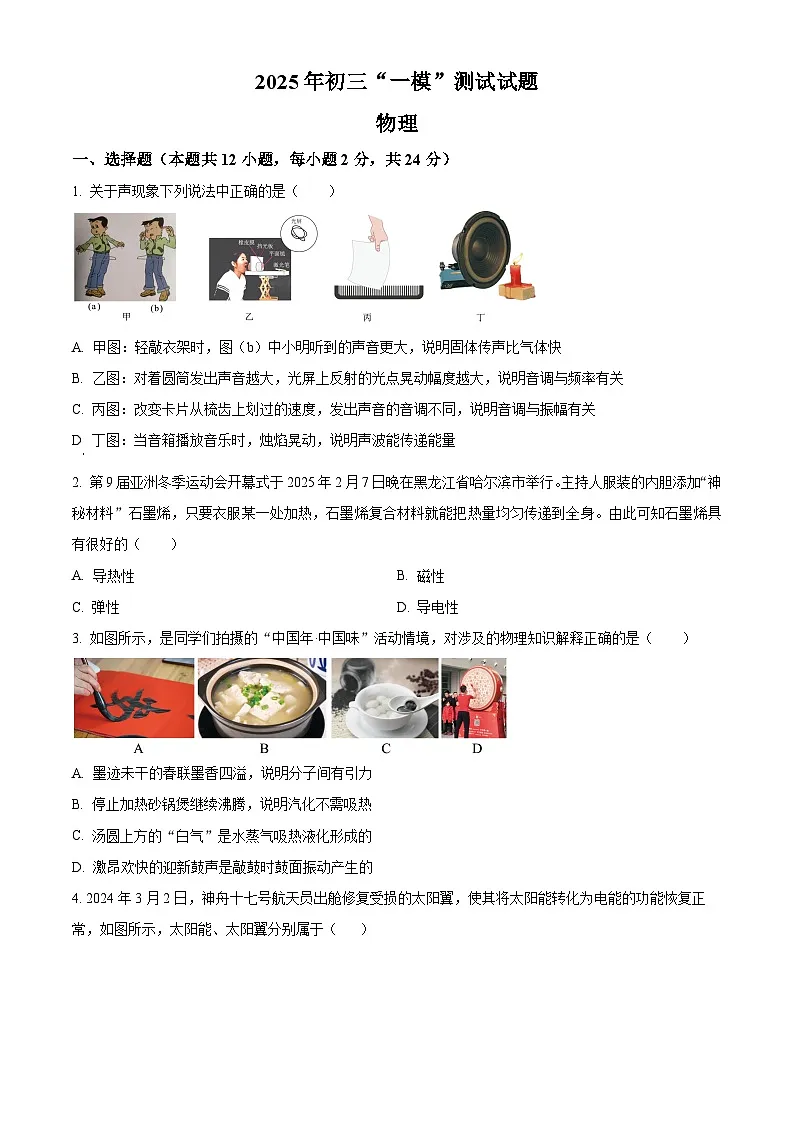

2025年初三“一模”测试试题
物理
一、选择题（本题共12小题，每小题2分，共24分）
1. 关于声现象下列说法中正确的是（ ）
A. 甲图：轻敲衣架时，图（b）中小明听到的声音更大，说明固体传声比气体快
B. 乙图：对着圆筒发出声音越大，光屏上反射的光点晃动幅度越大，说明音调与频率有关
C. 丙图：改变卡片从梳齿上划过速度，发出声音的音调不同，说明音调与振幅有关
D. 丁图：当音箱播放音乐时，烛焰晃动，说明声波能传递能量
【答案】D
【解析】
【详解】A．甲图：轻敲衣架时，图（b）中小明听到的声音是通过固体（衣架和线）传播的，而图（a）中的声音是通过气体（空气）传播的。虽然图（b）中小明听到的声音更大，但这反映的是固体传声效果更好，不能反映速度更快，故A错误；
B．乙图：对着圆筒发出声音时，声音会引起圆筒底端平面镜振动，进而使光屏上的反射光点晃动。声音越大（即响度越大），光点晃动的幅度越大。这说明响度与振幅有关，而不是音调与频率有关。故B错误。
C．丙图：改变卡片从梳齿上划过速度时，会改变卡片振动的频率，从而改变发出声音的音调。这说明音调与频率有关，故C错误；
D．丁图：当音箱播放音乐时，音箱发出的声波会引起周围空气的振动。这些振动的空气会传递能量给烛焰，使烛焰晃动。这说明声波能传递能量。故D正确。
故选D。
2. 第9届亚洲冬季运动会开幕式于2025年2月7日晚在黑龙江省哈尔滨市举行。主持人服装的内胆添加“神秘材料”石墨烯，只要衣服某一处加热，石墨烯复合材料就能把热量均匀传递到全身。由此可知石墨烯具有很好的（ ）
A. 导热性B. 磁性
C. 弹性D. 导电性
【答案】A
【解析】
【详解】根据题意分析可知，因为石墨烯复合材料能把热量均匀传递到全身，这体现了其良好的导热能力，所以说明石墨烯具有很好的导热性，说明石墨烯具有良好的导热性。故BCD不符合题意，A符合题意。
故选A。
3. 如图所示，是同学们拍摄的“中国年·中国味”活动情境，对涉及的物理知识解释正确的是（ ）
A. 墨迹未干的春联墨香四溢，说明分子间有引力
B. 停止加热砂锅煲继续沸腾，说明汽化不需吸热
C. 汤圆上方的“白气”是水蒸气吸热液化形成的
D. 激昂欢快的迎新鼓声是敲鼓时鼓面振动产生的
【答案】D
【解析】
【详解】A．墨迹未干的春联墨香四溢，是墨香分子在空气中做无规则运动的结果，即扩散现象，不能说明分子间有引力，故A错误；
B．停止加热砂锅煲继续沸腾，是因为砂锅煲的余温高于水的沸点，水继续吸热沸腾，故B错误；
C．汤圆上方“白气”是空气中的水蒸气遇冷液化形成的小水滴，是放热过程，故C错误；
D．敲鼓时，听到的声音由鼓的振动产生的，激昂欢快的迎新鼓声是敲鼓时鼓面振动产生的，故D正确。
故选D。
4. 2024年3月2日，神舟十七号航天员出舱修复受损的太阳翼，使其将太阳能转化为电能的功能恢复正常，如图所示，太阳能、太阳翼分别属于（ ）
A. 可再生能源、电源B. 可再生能源、用电器
C. 不可再生能源、电源D. 不可再生能源、用电器
【答案】A
【解析】
【详解】太阳能能源源不断获得，是可再生能源；太阳翼为电路提供电能，在电路中属于电源。
故选A。
5. 在我们美丽的涟水，骑自行车出行已成为新风尚。下列与自行车有关的说法中正确的是（ ）
A. 较宽的坐垫可以增大压强
B. 轮胎表面凹凸的花纹可以减少摩擦
C. 车龙头相当于一个轮轴，可以省力
D. 停放在地面时，车对地面的压力和地面对车的支持力是平衡力
【答案】C
【解析】
【详解】A．较宽的坐垫是通过增大受力面积减小压强，故A错误；
B．轮胎表面凹凸的花纹是通过增大接触面的粗糙程度增加摩擦力，故B错误；
C．车龙头属于轮轴，实质相当于一个杠杆，根据杠杆平衡条件可知，在使用时动力臂大于阻力臂，则为省力杠杆，故C正确；
D．停放在地面时，车对地面的压力和地面对车的支持力作用在不同的物体上，不是平衡力，故D错误。
故选C。
6. 汽车最基本的安全装置是头枕和安全带，如图所示，则（ ）
A. 系上安全带和安装头枕，能减小驾乘人员的惯性
B. 有了头枕，能减小因突然减速对司机造成的伤害
C. 系上安全带，能减小因后车撞击对司机造成的伤害
D. 系上安全带，紧急刹车时，安全带能改变驾乘人员运动状态
【答案】D
【解析】
【详解】A．惯性是物体的属性，其大小只与质量大小有关，系上安全带和安装头枕，不能改变驾乘人员的质量，所以驾乘人员的惯性不变，故A不符合题意；
B．有了头枕，能减小因汽车突然加速或被后车撞上时对司机造成的伤害，故B不符合题意；
C．当后车撞击前车时，车被突然撞击往前运动，而座位上的人由于惯性保持原来的运动状态，上半身向后倒，是头枕起保护作用，故C不符合题意；
D．紧急刹车时，由于惯性人会向前冲出去，系上安全带后，安全带把人拉住不往前运动，所以安全带能改变驾乘人员运动状态，故D符合题意。
故选D。
7. 如图所示，扬州五亭桥举世闻名。以下能正确反映人看见桥的倒影上M点的光路图是（ ）
A. B.
C. D.
【答案】A
【解析】
【详解】桥的倒影是光线斜射到水面时发生反射，反射光射入眼睛，人逆着光线看到的是桥上M点在水中的虚像，故A符合题意，BCD不符合题意。
故选A。
8. 如图所示，小明在一圆柱形水杯后面，紧靠水杯放置一个小泥娃，他将泥娃逐渐远离水杯，在该过程中，透过水杯观察，他看到的小泥娃像（ ）
A. 一直变瘦B. 变高
C. 先变高后变矮D. 先变胖后变瘦
【答案】D
【解析】
【详解】BC．盛水的水杯相当于柱形凸透镜，所成的像上下方向高度不变，只有左右会发生变化，故BC不符合题意；
AD．紧靠水杯放置一个小泥娃，将泥娃逐渐远离水杯过程中，在焦点内时，成正立、放大的虚像，越靠近焦点，像越大，所以虚像逐渐变胖；过了焦点后，成倒立的实像，离焦点越远，实像越小，所以实像逐渐变瘦。所以他看到的小泥娃像先变胖后变瘦，故A不符合题意，D符合题意。
故选D。
9. 2024年5月1日，我国“福建”号航母成功海试。如图所示，当航母从长江内港被拖曳船拖入海洋时（ ）
A. 舰体略上浮，受到浮力不变B. 舰体略上浮，受到浮力变大
C 舰体略下沉，受到浮力不变D. 舰体略下沉，受到浮力变大
【答案】A
【解析】
【详解】航母始终处于漂浮状态，根据物体的浮沉条件可知，受到的浮力等于重力，当航母从长江内港被拖曳船拖入海洋时，航母重力不变，所以航母受到的浮力不变；由于液体的密度变大，根据F浮＝ρ液gV排可知舰体排开水的体积变小，所以舰体略上浮；故A符合题意，BCD不符合题意。
故选A。
10. 如图是一款学生普遍使用的电话手表，让家长可及时准确地掌握孩子的上下学的情况，为学生的安全保驾护航。下表是电话手表的部分参数。有关叙述正确的是（ ）
A. 手表应用超声波准确定位
B. 手表充电时将化学能转化为电能
C. 手表一次充满电约消耗电能4100J
D. 手表通话时将电信号转化为声信号
【答案】C
【解析】
【详解】A．电磁波可以传递信息，且不需要介质，手表应用电磁波准确定位，故A错误；
B．手表充电时将电能转化为化学能，故B错误；
C．手表一次充满电约消耗电能为
与4100J接近，故C正确；
D．手表通话时将声信号转化为电信号，故D错误。
故选C。
11. 如图所示，在微型电风扇的插头处接上一个小灯泡，用手旋转叶片，发现小灯泡发光．选项图示实验原理能解释上述现象的是（ ）
A. B.
C. D.
【答案】C
【解析】
【详解】微型电风扇是电动机，电动机的结构与发电机相类似，在微型电风扇的插头处接上一个小灯泡，用手旋转叶片， 发现小灯泡发光，是利用运动的线圈在磁场中切割磁感线产生了电流，即电磁感应现象，并将机械能转化为了电能．小灯泡发光把电能转化成了光能．所以：
A． 奥斯特实验，说明电流周围存在磁场，故A不符合题意．
B． 探究影响电磁铁磁性强弱的因素，电流相同时，线圈匝数越多磁性越强，故B不符合题意．
C． 电磁感应现象，闭合电路的部分导体做切割磁感线运动产生感应电流，故C符合题意为答案．
D． 通电导体在磁场中受力运动，是电动机的原理，故D不符合题意．
故选C。
12. 将一个定值电阻接入图甲所示电路的虚线框处，并将一个电压表（图中未画出）并联在某段电路两端，闭合开关，移动滑片P，多次记录两电表示数；断开开关，只将定值电阻更换为小灯泡，再次获取数据并记录；将记录的数据绘制成如图乙所示的图象。下列分析正确的是（ ）

A. 电源电压为3.5V
B. 图象是用接入定值电阻时记录的数据绘制得到的
C. 定值电阻和灯泡两端的电压各为3.5V时，灯泡的电阻较大
D. 接入小灯泡后，将滑片P向右移动时，电压表的示数将变大
【答案】C
【解析】
【详解】AB．由图乙中的图像分析，当电流越大时，所对应的电压越小，可判断此图像为滑动变阻器电压与电流的变化图像，且因为灯泡电阻受温度影响会发生改变，导致其两端电压非直线性变化，故a图像为定值电阻接入电路中时滑动变阻器的I−U图像，b为灯泡接入电路中滑动变阻器的I−U图像。
设电源电压为U，定值电阻为R，根据a图像中，电流为0.6A，电压为1V；电流为0.2A，电压为3V，可分别列出关于电源电压的公式为
---------①
----------②
①②两式联立可得，
故AB错误；
C．由乙图像可知，当滑动变阻器的电压为0.5V时，定值电阻/小灯泡的电压为3.5V，定值电阻接入电路中时电流为0.7A，灯泡接入电路中时，电流为0.3A，根据可知，灯泡的电阻较大，故C正确；
D．将滑片P向右移动时，滑动变阻器接入电路中的电阻变小，根据串联分压原理可知，滑动变阻器的电压变小，因电压表测滑动变阻器的电压，故而示数会变小，故D错误。
故选C。
二、填空题（每空1分，共29分）
13. 为了研究声波、电磁波能否在真空中传播，小明将手机A的“背景灯光提示”功能（手机接收到信号后有灯光显示）和“来电铃声”功能打开后悬挂在密闭的真空罩中罩好。连接抽气机抽气一段时间后，用手机B呼叫手机A，发现手机A灯光亮了却几乎听不到铃声。由此，小明得出结论：______能在真空中传播，______不能在真空中传播。小华却认为小明的证据不足，听不到铃声可能是罩挡住的。为了补足证据，小华的操作是______。
【答案】 ①. 电磁波 ②. 声波 ③. 空气放回罩内再拨电话
【解析】
【详解】[1][2]连接抽气机抽气一段时间后，用手机B呼叫手机A，发现手机A灯光亮了却几乎听不到铃声，说明电磁波能在真空中传播，声波不能在真空中传播，声波的传播需要介质。
[3]小华却认为小明的证据不足，听不到铃声可能是罩挡住的。为了补足证据，小华的操作是空气放回罩内再拨电话，观察是否能够听到铃声。
14. 加油机在空中给匀速飞行的战斗机加油，则以战斗机为参照物，加油机是___________的（选填“静止”或“匀变速直线运动”），战斗机在进入战斗前抛掉副油箱的目的是___________战斗机的惯性（选填“增大”或“减小”），从而增强战斗机灵活性；战斗机在发射导弹后，机身向后发生抖动的原因是___________
【答案】 ①. 静止 ②. 减小 ③. 物体间力的作用是相互的
【解析】
【详解】[1]加油机在空中给匀速飞行的战斗机加油，则以战斗机为参照物，加油机相对于战斗机的位置不发生变化，加油机是静止的。
[2]战斗机在进入战斗前抛掉副油箱后，质量减小，目的是减小战斗机的惯性，从而增强战斗机灵活性。
[3]战斗机在发射导弹时，导弹的反冲力使战斗机身向后发生抖动，原因是力的作用是相互的。
15. 把一块表面很干净的玻璃板水平地挂在弹簧测力计下（如图a），手持弹簧测力计上端，将玻璃板放到恰好与水槽内水面相接触（图b），并慢慢向上提起弹簧测力计．则两次弹簧测力计的示数Ta_____Tb（选填”＜＝＞”），其原因是_____．
【答案】 ①. ＜ ②. 玻璃板和水面接触，玻璃分子和水分子间有引力
【解析】
【详解】由图可知，图a是弹簧测力计在空气中的读数，图b是玻璃板恰好与水槽内水接触时，并慢慢向上提起弹簧测力计时的读数，因为玻璃板和水面接触，玻璃分子和水分子间有引力，所以Ta＜Tb．
16. 如图所示，利用铅笔做几个小实验：
（1）压笔尖的手指比压笔尾的手指疼，说明压力相等时，压力的作用效果与___________有关。
（2）将夹子M向右移动，小灯泡变暗，铅笔芯接入电路的电阻变___________。
（3）用橡皮筋水平拉动厚书在水平桌面上匀速前进时，拉力与___________力大小相等。在书下垫几支圆柱形铅笔，再次水平匀速拉动，橡皮筋伸长的长度变___________。
【答案】 ①. 受力面积 ②. 大 ③. 滑动摩擦 ④. 小
【解析】
【详解】（1）[1]如图，用两手指分别压笔的两端，笔对两手指的压力相同，笔尖对手指的压力的受力面积较小，压笔尖的手指比压笔尾的手指疼，说明压力相等时，压力的作用效果与受力面积有关。
（2）[2]如图，铅笔芯与小灯泡串联在电路中，将夹子M向右移动，小灯泡变暗，说明电路中电流变小，铅笔芯对电流的阻碍作用变大，所以，铅笔芯接入电路的电阻变大。
（3）[3]用橡皮筋水平拉动厚书在水平桌面上匀速前进时，拉力与书受到滑动摩擦力是一对平衡力，拉力与滑动摩擦力大小相等。
[4]在书下垫几支圆柱形铅笔，将滑动摩擦变为了滚动摩擦，摩擦力减小，再次水平匀速拉动，则拉力也减小，所以，橡皮筋伸长的长度变小。
17. 五一假期，小红和同学到公园游玩。她看到的花是红色的，是因为红花反射了_______光；水鸟离开水面，向空中飞去，在水中像的大小_______；小红用相机拍下眼前这美丽的景色，是因为照相机的镜头是一个凸透镜镜，镜头到景物的距离在_____范围。当要拍摄更远处的景物时，接下来她将镜头___________。
【答案】 ①. 红 ②. 不变 ③. 2倍焦距以外 ④. 往后缩/（靠近胶片）
【解析】
【详解】[1]太阳光照在红色的花朵上，其他颜色的光都被吸收了，只有红光被反射，所以呈现红色。
[2]水鸟在水中像属于平面镜成像，由平面镜成像特点可知，水鸟离开水面，向空中飞去，在水中像的大小不变。
[3]照相机的镜头是一个凸透镜镜，当u＞2f，成倒立、缩小的实像。
[4]当要拍摄更远处的景物时，凸透镜成实像时物远像近像变小，镜头应远离景物，同时将镜头往后缩。
18. 用天平测量一石块的质量，天平平衡时所用砝码及游码如图甲所示，则石块的质量为__g；将该石块放入盛有水的量筒中，液面位置如图乙所示，图中读数时视线正确的是__；石块的密度是__。
【答案】 ①. 29.2 ②. ③.
【解析】
【详解】[1]游码标尺的分度值为，天平平衡时，物体的质量等于砝码的质量与游码示数的和，石块的质量为
[2]量筒读数时，视线要与液柱的凹面相同，故的读数方法正确。
[3]量筒的分度值为，石块与水的总体积为，量筒内装有水，石块的体积为
则石块的密度为
19. 某家用轿车质量为1.6t，每个车胎与地面接触面积为0.02m2，停在水平路面上时，车对地面的压强是________Pa．当车高速行驶时，强大的气流会流过车体，如图。这时车对地面的压强______（变大/不变/变小）此时发动机转速为2400r/min，则发动机一个汽缸中每秒做功_____次。（g=10N/kg）
【答案】 ①. ②. 变小 ③. 20
【解析】
【详解】[1]家用轿车停在水平路面上，对水平路面的压力
受力面积
车对水平路面的压强
[2]小轿车的外型是流线型，当汽车高速行驶时，相同时间内空气经过上方的路程比下方的路程长，则上方空气流速大，根据“流体在流速越大的地方压强越小”的原理可知，流过车体的空气会产生向上的压强差，则汽车对地面的压力减小，故汽车高速行驶时对地面的压强变小。
[3]此时发动机转速为2400r/min=40r/s
即飞轮每秒钟转40圈，而飞轮每转2圈对外做功一次，故一个汽缸中每秒做功的次数为
20. 为了探究“电流通过导体产生的热量跟什么因素有关”，小明将两段阻值不同的电阻丝R1、R2分别密封在两个完全相同的装有煤油烧瓶中，并设计了如图所示的甲、乙两套装置，所用蓄电池电压相等且保持不变，R1＜R2，各烧瓶的煤油质量相等，初温相同。甲装置可以探究电热与________是否有关；通电时间相同，比较a和c可以探究电热与___________的关系；在烧瓶中装入煤油的主要原因是_______________。
【答案】 ①. 电阻 ②. 电流 ③. 煤油的比热容小，吸热升温明显
【解析】
【详解】[1]图甲装置中，R1＜R2，这是一个串联电路，电流和通电时间都相同，由焦耳定律可知，可以探究电热与电阻是否有关。
[2]通电时间相同时，比较a和c装置，两电阻相同，通过两电阻丝的电流不同，由焦耳定律可知，可以探究电热与电流的关系。
[3]根据，在质量m和吸收热量Q相同的情况下，比热容c越小，温度变化Δt越大。煤油比热容较小，在电阻丝产生热量相同时，温度升高得更明显，便于通过观察温度计示数变化来比较产生热量的多少，使实验现象更显著。
21. 如图甲，这是一款多功能暖菜板，既可保温，也可加热，为了降低桌面温度，还配置有内置散热风扇。其部分加热简化电路图如图乙所示，、均为电阻阻值不变的电热丝，；闭合开关，只有暖菜板内置风扇工作；当板上食品温度降到50℃时，在温度控制电路的作用下自动切换，为食品保温，保温时、的总功率为500W；当暖菜板上食品温度降到20℃时，在控制电路的作用下再次切换，为食品加热；通过温控装置使食品保持在一定温度范围内。
（1）保温时，应接到位置______（选填“1和2”、“2和3”或“3和4”）之间，电热丝的阻值是______Ω。
（2）已知电动机的功率为20W，在加热状态时，若不计热量损失，则暖菜板工作5min产生的热量可使5kg初温20℃的汤温度升高______℃[汤的比热容取]，在5min内可以使图丙中的电能表表盘转动______圈。
【答案】（1） ①. 2和3 ②. 72.6
（2） ①. 30 ②. 500
【解析】
【小问1详解】
[1]在电压一定的情况下，由电功率公式可知，电阻R越小，电功率P越大；电阻R越大，电功率P越小。当开关接2和3时，两个电阻串联，总电阻最大，总功率最小，是保温状态。
[2]已知保温时、的总功率为500W，所以保温时的总电阻为
电热丝的阻值是
【小问2详解】
[1]在加热状态电路中，与电风扇并联，电路中的电功率为
若不计热量损失，则汤吸收的热量等于暖菜板工作5min产生的热量，即为
可使5kg初温20℃的汤升高的温度为
[2在加热状态时，暖菜板工作5min产生的热量对应消耗的电能为
暖菜板工作5min产生的热量可以使图丙中的电能表表盘转动的圈数为
三、解答题（第22题每小题2分，其余每空1分，其中第23、24题要写出解题过程共47分）
22. 按题目要求完成（每小题2分，共6分）
（1）同学们在体育课上做仰卧起坐，前半段是背部由平躺地面变成脊柱弯曲，后半段是上半身完全离开地面，迅速成坐姿。仰卧起坐时，人体可看成杠杆模型，O为支点，A为人的重心，肌肉的拉力F为动力，如图甲所示，请画出重力的示意图和动力臂L1；
（2）如图乙所示是小强在纸杯上蒙上一层塑料膜做小孔成像实验的情景，请在图中作出烛焰（用AB表示）在塑料膜上成的像（用箭头A′B′表示）及光路图；
（3）图丙为某款三孔插座。在符合安全用电原则下，请在图丁中用笔画线代替导线将该插座接入家庭电路中。
【答案】（1） （2）
（3）
【解析】
【小问1详解】
重力的方向是竖直向下的，从人的重心画一条带箭头的竖直向下的有向线段，用G表示，即为其所受重力示意图；过支点O作动力F作用线的垂线，该垂线段为动力臂L1，如下图
【小问2详解】
A点发出的光经过小孔沿直线传播会在光屏上成像A′，B点发出的光经过小孔沿直线传播会在光屏上成像B′，连接A′B′，如下图
【小问3详解】
开关在干路上，指示灯与三孔插座并联，为了保护电路，开关需要接在火线上，三孔插座遵循左零右火中接地的原则连接，故如下图
23. 利用如图所示的滑轮组，小明将重300N物体从一楼地面匀速提升至六楼地板，在绳端施加的拉力为120N，物体匀速上升的速度为0.2m/s。已知每层楼高3m，问：
（1）绳端拉力做功的功率；
（2）滑轮组的机械效率；
（3）小明吊起物体过程所用时间。
【答案】（1）72W （2）83.3%
（3）75s
【解析】
【小问1详解】
利用如图所示的滑轮组，绳的段数，由题意可得，物体上升的高度为
物体从一楼到六楼地板需要的时间为
绳自由端移动的距离为
绳端拉力做的总功为
绳端拉力做功的功率为
【小问2详解】
滑轮组的有用功为
由可得滑轮组的机械效率为
【小问3详解】
由可得，小明吊起物体过程所用时间为
24. 图甲为超声波加湿器，图乙为其内部湿度监测装置的简化电路图。已知电源电压为10V，定值电阻的阻值为20Ω，湿敏电阻R的阻值随湿度变化的关系如图丙所示。求：
（1）电压表的示数为6V时，电流表的示数；
（2）电流表的示数为0.1A时，空气中的湿度。
【答案】（1）0.2A；（2）80%
【解析】
【详解】解：（1）由电路图可知，定值电阻R0与湿敏电阻R串联，电压表测量湿敏电阻R两端的电压，电流表测量电路中的电流；定值电阻两端电压
电流表示数
（2）当电流表示数时，定值电阻两端的电压
则湿敏电阻两端的电压
则湿敏电阻的阻值
由图丙可得，湿敏电阻等于80Ω时，对应的空气湿度是80%。
答：（1）电压表的示数为6V时，电流表的示数为0.2A；
（2）电流表的示数为0.1A时，空气中的湿度是80%。
25. 小明利用如图甲所示的实验装置以及铅笔和刻度尺，进行“探究平面镜成像的特点”的实验。
（1）选用茶色的玻璃板代替平面镜，目的是便于确定_____的位置，而且玻璃板应选择薄的；
（2）在玻璃板前放置棋子A，将棋子B放在玻璃板后并移动，人眼一直在玻璃板的前侧观察，直至B与A的像完全重合，这是为了验证 ________，所用的科学探究方法是________（等效替代/转换/控制变量）法；小明想借助光照使棋子A的像更清晰，那么光应该照在 _______（棋子A/棋子B/玻璃板）上。
（3）为了验证平面镜所成的像是虚像，用白纸代替棋子B，按照图乙中 __________（①/②）的方式进行观察，根据 ____________的现象即可验证。
【答案】（1）像 （2） ①. 物和像的大小 ②. 等效替代 ③. 棋子A
（3） ①. ② ②. 白纸上没有出现棋子A的像
【解析】
【小问1详解】
因为玻璃板是透明的，能在观察到A棋子像的同时。还可以透过玻璃清楚的看到放在后面B棋子，便于确定像的位置。
【小问2详解】
[1][2][3]在玻璃板前放置棋子A，将棋子B放在玻璃板后并移动，人眼一直在玻璃板的前侧观察，直至棋子B与棋子A的像完全重合，可知B与A大小相等，又A、B完全相同，故这样做可以验证像与物大小相等，这里用到的科学探究方法是等效替代法。
【小问3详解】
[1][2]为了判断平面镜成的是虚像还是实像，小明拿走棋子B，并在原棋子B的位置放置一张白纸，眼睛在棋子B这一侧观察，按照图乙中②的方式进行观察，根据白纸上没有出现棋子A的像，说明平面镜成的是虚像。
26. 2024年5月21日，联合国粮农组织举行了第五个“国际茶日”庆祝活动，中国展台的工作人员展示了煮茶茶艺。小明想知道煮茶时茶叶对水的沸点有没有影响，于是他使用烧杯、温度计、酒精灯等器材进行了探究，并每隔2min记录一次温度计的示数。
（1）将少量茶叶放入盛水的烧杯中后，小明按照自下而上的顺序组装图甲所示实验装置，一是为了使用酒精灯的_________加热，二是为了让温度计的玻璃泡____________。
（2）水沸腾时，温度计的示数如图乙所示，则水的沸点为_____℃；
（3）根据实验数据，小明描绘了如图丙所示的水的温度随加热时间变化的图像。分析图像，请给小明提一条优化该实验的建议：___________。
（4）分析实验数据，小明并不能得出茶叶对水的沸点有没有影响。为了得出结论，他下面还要进行的操作是______________。
【答案】（1） ①. 外焰 ②. 不要碰到容器壁和容器底部
（2）99 （3）提高水的初温/（减小水的质量）
（4）见解析
【解析】
【小问1详解】
[1][2]酒精灯外焰温度最高，按照自下而上的顺序组装装置，能保证用外焰加热，使加热效果更好。温度计测量液体温度时，玻璃泡要完全浸没在液体中且不能接触容器底和侧壁，这样测量的温度才准确，能真实反映水的温度。
【小问2详解】
由图乙可知，温度计的分度值是 1℃，液面在 99℃处，所以水的沸点为 99℃。
【小问3详解】
从图丙可以看出，水从加热到沸腾所用时间较长，为了缩短加热时间，可以采取减少水的质量的方法，因为水的质量越小，吸收相同热量时升温越快；也可以提高水的初温，来缩短加热时间。
【小问4详解】
要探究茶叶对水的沸点有没有影响，需要进行对照实验。他下面还要进行的操作：在其他条件相同的情况下，不加入茶叶，只对水进行加热，测量水的沸点，通过对比两次实验结果，就能得出茶叶对水的沸点是否有影响的结论。
27. 在探究压力的作用效果到底与哪些因素有关的实验中，小红利用小桌、海绵和砝码等器材进行了如图所示的实验。
（1）实验中通过观察_____________来比较压力的作用效果；
（2）选择甲、丙两次实验来验证“压力作用效果与受力面积有关”是否合理？答：______，理由是_________；
（3）若将该小桌和砝码放在木板上，如图丁所示，小红选用丙、丁两图的实验，得出结论：压力一定时，受力面积越小，压力的作用效果越不明显。请你分析造成错误结论的原因是_________。
【答案】（1）海绵的凹陷程度
（2） ①. 不合理 ②. 没有控制压力相同
（3）受压面的材料不同
【解析】
【小问1详解】
压力的作用效果是使物体发生形变，在这个实验中，海绵是容易发生形变的物体，通过观察海绵的凹陷程度可以直观地比较压力作用效果的不同。凹陷程度越大，说明压力的作用效果越明显。这里用到了转换法。
【小问2详解】
[1][2]在探究 “压力作用效果与受力面积有关” 时，需要控制压力大小这一变量保持不变，只改变受力面积。而甲、丙两次实验中，压力大小不同（甲图中小桌和砝码的总重力小于丙图），受力面积也不同，存在两个变量，所以不能得出压力作用效果与受力面积有关的结论。
【小问3详解】
木板的材质较硬，在受到压力时形变程度很小，难以通过观察木板的形变来准确判断压力的作用效果。而海绵质地柔软，在压力作用下容易产生明显的凹陷，能很好地反映出压力作用效果与压力大小、受力面积之间的关系。在丙、丁两图中，虽然控制了压力相同、受力面积不同，但由于木板不能明显呈现压力作用效果，所以得出了错误的结论。
28. 在“探究串、并联电路电流的特点”的实验中：
（1）小明把两个灯泡L1、L2串联起来（如图甲所示），闭合开关发现：发现指针偏向如图乙所示的位置，其原因是__________；
（2）当把电流表接入电路中点时，闭合开关后发现L1和L2均不发光，电流表无示数．为了找出故障原因，他用电压表进行检测，发现AB间电压为3V，AC间电压为3V，BC间电压为0．则电路故障可能是__________；
A．L1断路 B．L1短路 C．L2断路 D．L2短路
（3）排除故障，继续实验，发现闭合开关S时，灯泡L1比L2更亮，根据这个现象小明猜想可能原因是经过L1的电流比L2大，为验证猜想，他用电流表分别测出图甲A、B、C三处的电流，电流表示数均如图丙所示，为__________A，说明他的猜想错误；如果现在没有电流表且不增加任何其他器材，如何验证他的猜想，请你写出具体的方案。答：__________。
【答案】 ①. 电流表正负接线柱接反了 ②. A ③. 0.32 ④. 见解析
【解析】
【详解】（1）[1]由图乙知，指针反偏，故原因是电流表正负接线柱接反了。
（2）[2]电流表无示数，说明是断路，AB间有电压，说明AB间断路，故A符合题意，BCD不符合题意。
故选A。
（3）[3]电流表量程为0~0.6A，分度值为0.02A，根据指针位置可知，电流表读数为0.32A。
[4]将L1、L2位置互换，比较两个灯泡亮度。
29. 实验课上，小聪用伏安法测量小灯泡的电阻，所连接的电路如图甲所示。已知电源电压恒为，小灯泡的额定电压为。
（1）小聪闭合开关后发现，无论怎样移动滑动变阻器的滑片，小灯泡都不亮，经检查得知，原因是一根导线连接错误。请在图甲中连接错误的导线上打“×”，并补画出正确的连线；________
（2）正确连好电路后，再次闭合开关，电压表的示数如图乙所示，要测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片向_________（选填“左”或“右”）端移动；
（3）小聪将实验数据绘制成关系图象（如图丙），由图象可知，小灯泡正常发光时的电阻为_________Ω；小灯泡两端的电压逐渐增大的过程中，其电阻逐渐_________（选填“增大”或“减小”）；
（4）实验中测出了小灯泡在不同电压下的电阻，小聪认为可以进一步求出它们的平均值以减小误差。小明认为小聪的观点是错误的，原因是_________；
（5）完成实验后，小聪又利用如图丁所示的电路测量一未知电阻的阻值，其中电源电压恒定，滑动变阻器的最大阻值为，测量步骤如下：
①闭合开关S，将滑动变阻器的滑片P移动至a端，读出电压表的示数为；
②闭合开关S，_________，读出电压表的示数为；
③待测电阻_________（用已知和测出的物理量符号表示）。
【答案】 ①. 见解析 ②. 右 ③. 12.5 ④. 增大 ⑤. 灯泡电阻受温度的影响发生改变 ⑥. 将滑动变阻器的滑片P移动至b端， ⑦.
【解析】
【详解】（1）[1]分析电路为串联电路，电压表测灯泡两端电压，因此电流从电源的正极流出依次经过开关、电流表、滑动变阻器、灯泡回电源的负极，电压表此时并联在灯泡两端，则正确的电路连接如下图：
（2）[2]乙图中电压表的示数小于灯泡的额定电压，因此需要使灯泡的电压变大，滑动变阻器的电压变小，根据串联分压的原理可知，滑动变阻器的阻值需要变小，即滑片向右移动。
（3）[3]丙图中，当灯泡电压为2.5V时，电路中的电流为0.2A，则小灯泡正常发光时的电阻为
[4]由丙图可知，当灯泡电压变大时，电流趋近于不变可得，灯泡的电阻逐渐变大。
（4）[5]因为灯泡的电阻受温度的影响会发生改变，不是确定的值，因此不能求平均值。
（5）[6][7]根据题意闭合开关S，将滑动变阻器的滑片P移动至a端，电路为两电阻串联，此时未知电阻的电压为U1，则闭合开关S，再将滑动变阻器的滑片P移动至b端，此时电路为未知电阻单独串联，电压表的示数与电源电压相等为U2，可得出两电阻串联后R0在最大阻值处时的电压为
此时电路中的电流为
则待测电阻Rx的阻值为
30. 第五代战斗机“歼﹣20”作为中国第五代战斗机，融合了全球优秀战斗机的特点，具备了很强的隐形性能、机动性能等。“歼﹣20”表面平滑，机翼的外形做成流线型，飞机先进的光传操纵系统，以光纤作为媒介传输信号，可随时保证飞机与地面的联系。“歼﹣20”配备了大功率雷达，为解决散热问题，采用了新一代液体冷却系统。该飞机最大航行速度达800m/s，推重比为0.5。推重比是指飞机以最大行速度巡航时的牵引力与最大起飞重力的比值。飞机航行时所受阻力的大小与速度的关系见表：
（1）光传操纵系统中的传输媒介是 ________（选填“导体”、“绝缘体”或“半导体”）；
（2）根据表格分析，阻力f与速度v的关系式为 ____________，若飞机以最大速度巡航时，该飞机的最大起飞重力为多少；____
（3）为保证飞行安全，当飞机降低到一定高度时开启警示灯。如图乙所示是某同学为飞机设计的模拟电路（电源电压恒定），图丙是压敏电阻R随离地高度h的变化曲线。当飞机降落，离地面450m时，开关S自动闭合，警示灯亮起，灵敏电流计的示数为0.02A；飞机离地面400m时，灵敏电流计的示数为0.04A；当高度降到150m，警示灯开始闪烁。则应将压敏电阻串联在图乙电路中的 _____（选填“A”或“B”）位置，另一个位置接高度计（灵敏电流计）。当警示灯在闪烁的过程中较亮时，电路消耗的电功率是多少瓦？（电磁铁线圈、衔铁、触点的电阻不计，警示灯的电阻不变）____
【答案】 ①. 绝缘体 ②. f＝0.3v2 ③. 3.84×105N ④. B ⑤. 0.36W
【解析】
【详解】（1）[1]光纤中作为传输媒介的材料是玻璃，玻璃属于绝缘体。
（2）[2][3]由表格数据知阻力与速度的关系为：f＝0.3v2，当飞机以最大速度v＝800m/s巡航时，飞机的动力
发动机的输出功率
根据推重比为0.5知，
得该飞机最大起飞重力为
（3）[4][5]由图丁可知，压敏电阻的阻值随高度的降低而减小，若将它串联在图丙电路中的B位置，当高度降低时，压敏电阻阻值减小，通过电路的电流变大，电磁铁的磁性增强，当高度降低到某一数值时，电磁铁把衔铁被吸下，动触点AB接触，压敏电阻和电磁铁被短路，电路电流增大，警示灯会变亮，同时电磁铁由于没有电流通过，磁性迅速变弱，衔铁在弹簧弹力的作用下弹起，动触点AB分离，警示灯中电流变小，警示灯回到原来的亮度，然后由于电磁铁通电后磁性增强，重新把衔铁吸下，警示灯重新变亮，周而复始，从而实现指示灯闪烁的作用；如果把压敏电阻接在A位置，无论衔铁是否被吸下，通过警示灯的电流不变，灯的亮度不变，故压敏电阻要接在B位置；
离地面450m时，压敏电阻的阻值R1＝200Ω，电路电流I1＝0.02A；电源电压恒定
①
离地面400m时，压敏电阻的阻值R2＝500Ω，电路电流I2＝0.04A；电源电压恒定
②
联立①②得：电源电压
当高度降到150m，指示灯开始闪烁，警示灯在闪烁的过程中较亮时压敏电阻和电磁铁被短路，电路仅警示灯接入电路，电路电流
警示灯在闪烁的过程中较亮时的电功率
产品类型
GPS手表
功能
来电提醒，拨打电话，短信收发，精准定位
电池类型
内置3.8V，300mAh凝胶聚合物电池
产品质量
37g
速度v（m/s）
100
200
300
400
500
阻力f（×104N）
0.3
1.2
2.7
4.8
7.5
产品类型
GPS手表
功能
来电提醒，拨打电话，短信收发，精准定位
电池类型
内置38V，300mAh凝胶聚合物电池
产品质量
37g
速度v（m/s）
100
200
300
400
500
阻力f（×104N）
0.3
1.2
2.7
4.8
7.5
