2025年安徽省滁州市明光市中考物理一模试卷（中考模拟）

这是一份2025年安徽省滁州市明光市中考物理一模试卷（中考模拟），共19页。试卷主要包含了填空题，选择题，实验题，计算与推导题等内容，欢迎下载使用。

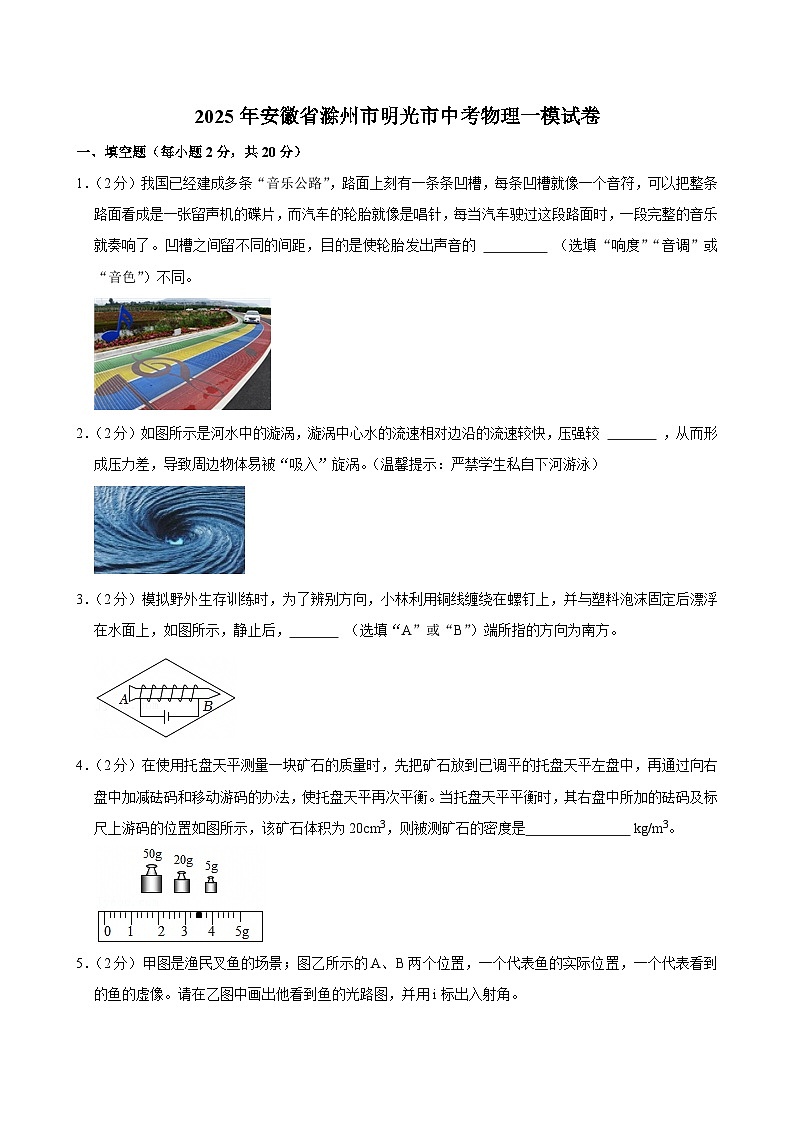

1．（2分）我国已经建成多条“音乐公路”，路面上刻有一条条凹槽，每条凹槽就像一个音符，可以把整条路面看成是一张留声机的碟片，而汽车的轮胎就像是唱针，每当汽车驶过这段路面时，一段完整的音乐就奏响了。凹槽之间留不同的间距，目的是使轮胎发出声音的 （选填“响度”“音调”或“音色”）不同。
2．（2分）如图所示是河水中的漩涡，漩涡中心水的流速相对边沿的流速较快，压强较 ，从而形成压力差，导致周边物体易被“吸入”旋涡。（温馨提示：严禁学生私自下河游泳）
3．（2分）模拟野外生存训练时，为了辨别方向，小林利用铜线缠绕在螺钉上，并与塑料泡沫固定后漂浮在水面上，如图所示，静止后， （选填“A”或“B”）端所指的方向为南方。
4．（2分）在使用托盘天平测量一块矿石的质量时，先把矿石放到已调平的托盘天平左盘中，再通过向右盘中加减砝码和移动游码的办法，使托盘天平再次平衡。当托盘天平平衡时，其右盘中所加的砝码及标尺上游码的位置如图所示，该矿石体积为20cm3，则被测矿石的密度是 kg/m3。

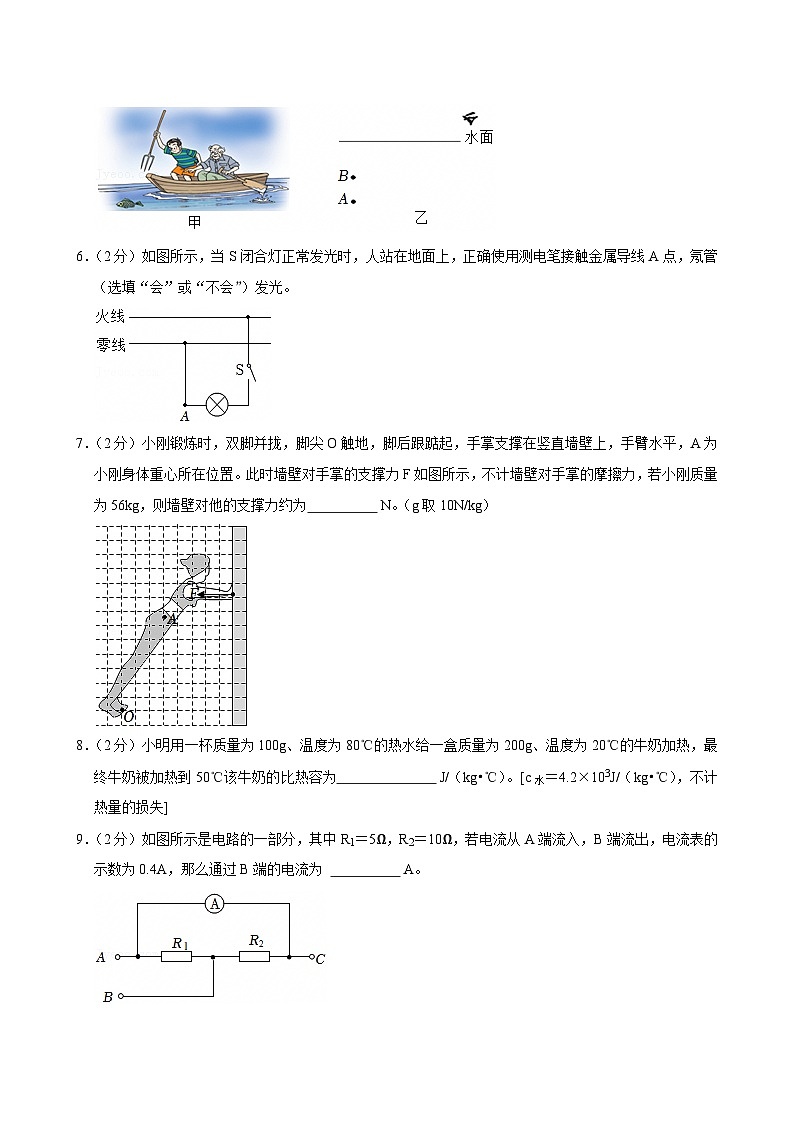

5．（2分）甲图是渔民叉鱼的场景；图乙所示的A、B两个位置，一个代表鱼的实际位置，一个代表看到的鱼的虚像。请在乙图中画出他看到鱼的光路图，并用i标出入射角。
6．（2分）如图所示，当S闭合灯正常发光时，人站在地面上，正确使用测电笔接触金属导线A点，氖管 （选填“会”或“不会”）发光。
7．（2分）小刚锻炼时，双脚并拢，脚尖O触地，脚后跟踮起，手掌支撑在竖直墙壁上，手臂水平，A为小刚身体重心所在位置。此时墙壁对手掌的支撑力F如图所示，不计墙壁对手掌的摩擦力，若小刚质量为56kg，则墙壁对他的支撑力约为 N。（g取10N/kg）
8．（2分）小明用一杯质量为100g、温度为80℃的热水给一盒质量为200g、温度为20℃的牛奶加热，最终牛奶被加热到50℃该牛奶的比热容为 J/（kg•℃）。[c水＝4.2×103J/（kg•℃），不计热量的损失]
9．（2分）如图所示是电路的一部分，其中R1＝5Ω，R2＝10Ω，若电流从A端流入，B端流出，电流表的示数为0.4A，那么通过B端的电流为 A。

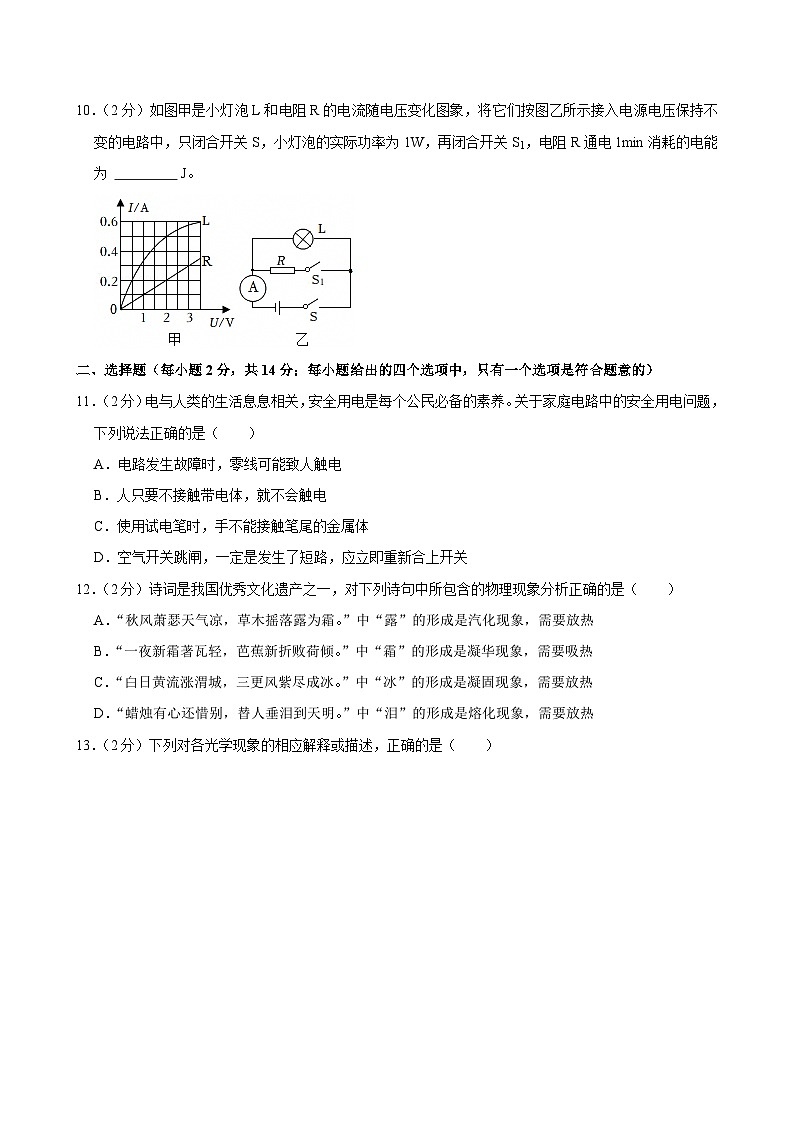

10．（2分）如图甲是小灯泡L和电阻R的电流随电压变化图象，将它们按图乙所示接入电源电压保持不变的电路中，只闭合开关S，小灯泡的实际功率为1W，再闭合开关S1，电阻R通电1min消耗的电能为 J。
二、选择题（每小题2分，共14分；每小题给出的四个选项中，只有一个选项是符合题意的）
11．（2分）电与人类的生活息息相关，安全用电是每个公民必备的素养。关于家庭电路中的安全用电问题，下列说法正确的是（ ）
A．电路发生故障时，零线可能致人触电
B．人只要不接触带电体，就不会触电
C．使用试电笔时，手不能接触笔尾的金属体
D．空气开关跳闸，一定是发生了短路，应立即重新合上开关
12．（2分）诗词是我国优秀文化遗产之一，对下列诗句中所包含的物理现象分析正确的是（ ）
A．“秋风萧瑟天气凉，草木摇落露为霜。”中“露”的形成是汽化现象，需要放热
B．“一夜新霜著瓦轻，芭蕉新折败荷倾。”中“霜”的形成是凝华现象，需要吸热
C．“白日黄流涨渭城，三更风紫尽成冰。”中“冰”的形成是凝固现象，需要放热
D．“蜡烛有心还惜别，替人垂泪到天明。”中“泪”的形成是熔化现象，需要放热
13．（2分）下列对各光学现象的相应解释或描述，正确的是（ ）
A．甲：入射光垂直射向镜面时，入射角等于90°
B．乙：玻璃板水平向右移动时，玻璃板后面蜡烛的像的位置不变
C．丙：点燃蜡烛前，需调整蜡烛、凸透镜和光屏的中心在同一高度
D．丁：是远视眼矫正后的成像光路图
14．（2分）2023杭州亚运会期间，我国运动健儿用汗水和努力，让五星红旗一次次升起，这是他们对祖国最好的祝福。运动中蕴含着丰富的物理知识，如图所示，下列说法正确的是（ ）
A．甲图中运动员冲过终点不能立刻停止，是由于受到惯性作用
B．乙图中运动员将铅球投出后，铅球到达最高点时处于平衡状态
C．丙图中运动员用力就能将乒乓球发出，说明力可以改变物体的运动状态
D．丁图中运动员举着杠铃静止时，他受到的重力与地面对他的支持力是一对平衡力
15．（2分）如图甲所示的过山车是一项惊险刺激的娱乐项目。如图乙所示是过山车轨道的示意图，过山车沿弧形轨道从a点运动到b点后进入竖直圆形轨道经过c点，然后通过d点（不计空气阻力），下列说法正确的是（ ）
A．乘坐过山车的游客相对于轨道是静止的
B．过山车到达c点时，动能为零
C．过山车经过a、d两点时，机械能大小相等
D．过山车从b点运动到d点，部分动能转化为重力势能
16．（2分）我市已逐渐开始实行电动自行车新政策：只允许新国标电动自行车上路，要求车速不超过25km/h。下面是同学们设计的某品牌电动自行车的电路，其中符合“旋钮OP绕O点顺时针转动时，电动机转速变快，当转速超过一定值，电铃会自动报警”的电路是（ ）
A．
B．
C．
D．
17．（2分）所示电路中，电源两端电压保持不变。闭合开关S，将滑动变阻器的滑片P由B端向A端滑动一段距离，电压表V1、V2示数的变化量分别为ΔU1、ΔU2，电流表示数的变化量为ΔI．下列判断中正确的是（ ）
A．定值电阻R1的阻值为ΔU2ΔI
B．电阻R1消耗的电功率增大了ΔU1•ΔI
C．电压表V1示数变大，电压表V2示数变大，电流表示数变大
D．电压表V2示数与电流表示数的比值不变
三、实验题（第18小题4分，第19小题4分，第20小题8分，共16分）
18．（4分）某同学利用如图所示的装置及完全相同的电子蜡烛A、B等器材，探究物体在平面镜中成像时像距与物距是否有关。其中薄透明玻璃板与水平纸面垂直。主要实验步骤如下：
（1）将点亮的A放在玻璃板前，用刻度尺测量 ；将未点亮的B放在玻璃板后，不断调整B的位置，直到从各个角度观察B与A的像完全重合，用刻度尺测量B到玻璃板的距离。将实验数据记录在表格中。
（2）改变 ，仿照步骤（1）再做1次实验，将实验数据记录在表格中。
19．（4分）小明等几位同学设计不同实验探究浮力。
（1）他们找了一段较细的红线，将其两端分别固定在乒乓球和大烧杯的底部，再向烧杯缓慢注水，直到水将乒乓球浸没，发现红线在竖直方向被拉直，如图甲所示；然后，将大烧杯倾斜，发现红线仍旧在竖直方向被拉直，如图乙所示。根据两次观察到的现象，小明他们认为：乒乓球受到的浮力 （选填序号）。
A.大小与乒乓球的体积有关
B.大小与水的密度有关
C.方向竖直向上
D.方向可能竖直向上也可能斜向上
（2）在弹簧测力计下悬挂一个铝块，弹簧测力计示数是4.0N。然后，将铝块慢慢浸入水中，当铝块全部浸没在水中，弹簧测力计示数如图丙所示，此时铝块受到浮力大小是 N。
20．（8分）如图甲所示，小明测量接线柱AB间镍铬合金丝的电阻。
（1）如图甲，请指出小明在连接电路时，操作中的一处不妥之处： ；
（2）用笔画线代替导线将电路补充完整，使滑动变阻器滑片向右移动电阻增大；
（3）排除故障后，第一次实验中电压表示数为0.5V，电流表的示数如图乙所示，此时合金丝的电阻为 Ω；
（4）继续实验，根据测量需要及时调换电表量程，测得数据如下表所示。
请推测若在该合金丝两端加4V的电压，电流表示数最可能为 （选填序号）。
四、计算与推导题（第21小题6分，第22小题6分，第23小题8分，共20分；解答要有必要的公式和过程）
21．（6分）一辆汽车以恒定的功率在平直的公路上做直线运动，其v﹣t图象如图，在第10s时速度达到20m/s，通过的路程为120m，后又继续运动30s，设汽车在行驶过程中所受阻力不变，大小为f＝2×103N。求：
（1）在0～40s内汽车的平均速度；
（2）汽车速度达到20m/s后，继续运动30s的过程中汽车发动机的功率。
22．（6分）如图为一款榨汁机的简化电路图，其中加热电阻R1和R2的阻值相同且保持恒定，S2为单刀双掷开关，该榨汁机有榨汁挡、加热挡、保温挡三个挡位，已知其额定保温功率为440W。
（1）当开关S1闭合、S3断开、S2接2时，榨汁机处于什么挡位？
（2）求榨汁机的额定加热功率；
（3）该榨汁机配有户外电源，最多能够存储2kW•h电能。广告宣传该电源能使该榨汁机在保温挡下连续正常工作4h，请你通过计算进行判断该广告是否可信，并说明理由。
23．（8分）底面积为10cm2的圆柱形容器中装有12cm高的水（如图甲所示）。某冰块中含有一小铝球，冰和铝球的总质量是66g，将它们放入圆柱形容器中时水面上升6.0cm（如图乙所示）。当冰全部熔化后，铝球沉于容器底部，容器里的水面下降了0.4cm（如图丙所示）。已知ρ水=1.0×103kg/m3，ρ冰=0.9×103kg/m3，ρ铝=2.7×103kg/m3。求：
（1）容器中水的质量；
（2）冰块中冰的体积；
（3）铝球是空心还是实心？
2025年安徽省滁州市明光市中考物理一模试卷
参考答案与试题解析
一．选择题（共7小题）
一、填空题（每小题2分，共20分）
1．【分析】乐音有三个特性，音调、响度和音色，响度与声源振动的幅度和距离声源的远近有关，振动幅度越大，响度越大；
音调的高低与发声体振动快慢有关，物体振动越快，音调就越高；音色反映了声音的品质与特色。
【解答】解：由题意可知，凹槽之间留的间距不同，汽车经过时的频率也不同，音调与物体振动的频率有关，所以听到的声音的音调不同。
故答案为：音调。
2．【分析】流体压强与流速的关系：流体流速大的地方、压强小，流体流速小的地方、压强大，据此分析回答。
【解答】解：漩涡中心处水的流速较快，压强较小，而漩涡边沿水的流速相对中心处的流速较慢，压强较大，从而形成一个向旋涡中心的压力差，从而导致周边物体易被“吸入”漩涡。
故答案为：小。
3．【分析】安培定则：右手握螺线管，弯曲的四指与电流方向相同，大拇指所指的一端为螺线管的N极（北极）。
【解答】解：右手握螺线管，弯曲的四指与电流方向相同，大拇指指向A端，则A端为N（北）极，B端为S（南）极。
故答案为：B。
4．【分析】矿石的质量等于砝码的质量加游码对应的刻度值，知道矿石的体积，利用密度公式求得矿石的密度。
【解答】解：由图知，标尺的分度值为0.2g，则矿石的质量m＝50g+20g+5g+3.4g＝78.4g；
矿石的体积为：V＝20cm3，
矿石的密度为：ρ=mV=78.4g20cm3=3.92g/cm3＝3.92×103kg/m3。
故答案为：3.92×103。
5．【分析】人看到的鱼在水中，光是从水中斜射入空气中进入了船上的人的眼睛，当光从水、玻璃等透明介质斜射入空气中时，折射角大于入射角，船上的人感觉光是沿直线传播的，逆着光看去，好像是从光的反向延长线的交点处来的，比实际位置偏高。
【解答】解：人之所以能看到水中的鱼，是由鱼反射的光线经水面折射后进入人眼，鱼的像是人眼逆着折射光线看到的，所以直接连接眼睛与B，与水面的交点即为入射点；连接A和入射点即为入射光线，然后做出法线，法线与入射光线之间的夹角为入射角，用i标出入射角，如下图所示：
6．【分析】使用测电笔辨别火线和零线时，手指一定要接触笔尾金属体，但不能接触笔尖金属体。
【解答】解：如图所示，当S闭合灯正常发光时，人站在地面上，正确使用测电笔接触金属导线A点，氖管不会发光，因为接触的是零线。
故答案为：不会。
7．【分析】根据G＝mg计算人的重力，根据杠杆平衡条件F1L1＝F2L2分析解题。
【解答】解：此时人体可以看作O为支点的杠杆，由于推力力臂在竖直方向，重力的力臂在水平方向，从支点O到动力F的作用线的距离为动力，即图中8格；从支点O到重力作用线的距离是阻力臂为3格；设图中一个小格的长为l0，由图可知L1＝8l0，L2＝3l0，
阻力等于人体的重力为F2＝G＝mg＝56kg×10N/kg＝560N；
根据杠杆平衡条件可得FL1＝F2L2；有F×8l0＝560N×3l0，
解得支撑力为F＝210N。
故答案为：210。
8．【分析】根据Q＝CmΔt计算出水放出的热量，再根据Q吸＝Q放列方程计算出牛奶的比热容。
【解答】解：已知m水＝0.1kg，Δt水＝80℃﹣50℃＝30℃；m奶＝0.2kg，Δt奶＝50℃﹣20℃＝30℃；
根据Q＝CmΔt和Q吸＝Q放知；C水m水Δt水＝C奶m奶Δt奶；
4.2×103J/（kg•℃）×0.1kg×30℃＝C奶×0.2kg×30℃；
C奶＝2.1×103J/（kg•℃）。
故答案为：2.1×103。
9．【分析】根据欧姆定律及串并联电路的规律进行分析计算，若电流从A端流入，B端流出，此时R1与R2并联，电流表测量的是R2的电流。
【解答】解：若电流从A端流入，B端流出，此时R1与R2并联，电流表测量的是R2的电流，
根据并联电路电压规律结合欧姆定律可知电源电压U＝U1＝U2＝I2R2＝0.4A×10Ω＝4V，
根据欧姆定律可得流过R1的电流I1=UR1=4V5Ω=0.8A，
并联电路干路电流等于各支路电流之和，B点位于干路，则I＝I1+I2＝0.4A+0.8A＝1.2A。
故答案为：1.2。
10．【分析】当闭合开关S、断开开关S1时，电路为L的简单电路，由甲图象读出当小灯泡的实际功率为1W时两端的电压（即为电源的电压）和通过的电流；
当再闭合开关S1时，灯泡与定值电阻R并联，电流表测干路电流，根据并联电路的电压特点可知R两端的电压，由甲图象可知此时通过R的电流，利用W＝UIt求出电阻R通电1min消耗的电能。
【解答】解：当闭合开关S、断开开关S1时，电路为L的简单电路，
由甲图象可知，灯泡两端的电压为2V，通过灯泡的电流IL＝0.5A，此时小灯泡的实际功率恰好为1W，所以电源的电压U＝2V。
当再闭合开关S1时，灯泡与定值电阻R并联，电流表测干路电流，
因并联电路中各支路两端的电压相等，
所以，此时R两端的电压为2V，由图象可知IR＝0.2A，
电阻R通电1min消耗的电能为：
W＝UIRt＝2V×0.2A×60s＝24J。
故答案为：24。
二、选择题（每小题2分，共14分；每小题给出的四个选项中，只有一个选项是符合题意的）
11．【分析】（1）电路故障有断路和短路两种，零线和火线可能会连通；
（2）安全用电的原则是不接触低压带电体，不靠近高压带电体；
（3）使用试电笔时，手要接触笔尾的金属体；
（4）造成家庭电路电流过大的原因有短路或总功率过大。
【解答】解：A、电路发生故障时，零线和火线可能会连通，零线可能致人触电，故A正确；
B、安全用电的原则是不接触低压带电体，不靠近高压带电体，所以人不接触带电体，也可能会触电，故B错误；
C、使用试电笔时，手要接触笔尾的金属体，故C错误；
D、空气开关跳闸说明电流过大，造成电流过大的原因可能是短路，也可能是用电器的总功率过大，因此要检查电路，电路无问题后再重新合上，故D错误。
故选：A。
12．【分析】（1）物质由固态变为液态叫熔化，由液态变为固态叫凝固，由液态变为气态叫汽化，由气态变为液态叫液化，由固态直接变为气态叫升华，由气态直接变为固态叫凝华；
（2）六种物态变化过程中，都伴随着吸热或放热；其中放出热量的物态变化有：凝固、液化、凝华；吸热的有：熔化、汽化、升华。
【解答】解：A．“霜”是空气中的水蒸气遇冷凝华形成的，需要放热，故A错误；
B．“露”是空气中的水蒸气遇冷液化形成的，需要放热，故B错误；
C．“冰”是由水凝固而成的，需要放热，故C正确；
D．“泪”的形成是蜡由固态熔化成液态的过程，需要吸热，故D错误。
故选：C。
13．【分析】（1）入射光线与法线之间的夹角为入射角；
（2）平面镜所成的像的大小与物体大小相同；
（3）调整凸透镜、光屏、烛焰的中心大致在同一高度上，这样做的目的是使物体的像能够成在光屏的中心；
（4）近视眼的成因：晶状体太厚或眼球前后径太长，使来自远处物体的光会聚于视网膜前方，造成看不清远处的物体；近视眼的矫正方法，需配戴凹透镜；远视眼的成因：晶状体太薄或眼球前后径太短，使来自近处物体的光会聚于视网膜后方，造成看不清近处的物体；远视眼的矫正方法，需配戴凸透镜。
【解答】解：A．当入射光垂直射向镜面时，入射光线和法线重合，此时的入射角为0°，反射角等于入射角，所以入射角为0°，故A错误；
B．平面镜所成的虚像和物体关于平面镜对称，玻璃板水平移动，所在的平面没有变化，物体位置不变，则蜡烛的像的位置不变，故B正确；
C．为使烛焰的像成在光屏的中央，实验前需调整蜡烛烛焰、凸透镜和光屏的中心在同一高度，故C错误；
D．远视眼像成在视网膜的后方，需要配戴凸透镜矫正；近视眼像成在视网膜前方，配戴凹透镜矫正，所以这是近视眼矫正后的成像光路图，故D错误。
故选：B。
14．【分析】（1）惯性是物体保持原来运动状态不变的性质；
（2）物体静止或匀速直线运动是运动状态不变，受的是平衡力，物体的速度大小或运动方向的变化都是运动状态变化，一定受到不平衡力；受到单独一个力也是不平衡力；
（3）力可以改变物体的形状，也可以改变物体的运动状态；
（4）二力平衡的条件：大小相等、方向相反、作用在同一个物体上，作用在同一条直线上。
【解答】解：A、甲图中中学生冲过终点不能立刻停止，是由于学生具有惯性，惯性不是力，不能用“受到”描述，故A错误；
B、乙图铅球离手后，到达最高点的瞬间，只受重力作用，受到的力是非平衡力，故B错误；
C、孙颖莎用力将乒乓球发出，乒乓球由静止变为运动，说明力能改变物体的运动状态，故C正确；
D、在刘焕华举起杠铃静止后，地面对他的支持力为杠铃和他的重力的总和，重力与支持力大小不相等，所以他的重力与支持力不是一对平衡力，故D错误。
故选：C。
15．【分析】（1）被研究的物体相对于参照物位置发生了改变，则是运动的；如果被研究的物体相对于参照物位置没有发生了改变，则是静止的。
（2）影响动能大小的因素有：质量和速度；质量越大，速度越快，则动能越大；
影响重力势能大小的因素有：质量和高度；质量越大，高度越高，则重力势能越大；
（3）如果忽略摩擦阻力，则动能和势能相互转化时，物体的机械能是守恒的；若存在摩擦阻力，一部分机械能会转化为内能，机械能减小。
【解答】解：A、乘坐过山车的游客与轨道之间有位置的变化，所以乘坐过山车的游客相对于轨道是运动的，故A错误；
B、过山车到达c点时，仍然具有速度，动能不为零，故B错误；
C、过山车运动过程中克服做功，一部分机械能转化为内能，机械能越来越小，所以经过a、d两点时，机械能大小不相等，故C错误；
D、过山车从b点运动到d点，速度减小，高度增加，部分动能转化为重力势能，故D正确。
故选：D。
16．【分析】对各个电路图进行分析，哪个符合题目的要求，哪个就是正确选项。
【解答】解：电动机的转速与电流大小有关，当旋钮OP绕O点顺时针方向转动时，滑动变阻器接入电阻变小，控制电路部分电流变大，电动机转速变快；当电流达到一定程度时，电磁铁将衔铁吸过来，接通电铃所在电路而报警；故C正确，而A、B、D错误。
故选：C。
17．【分析】由电路图可知，电阻R1、R2与滑动变阻器串联，电压表V1测R1两端的电压，电压表V2测R2和滑动变阻器两端的电压之和，电流表测电路中的电流。
（1）根据滑片的移动确定接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R2、R1两端的电压变化，根据并联电路的电压特点得出电压表V2示数的变化；
（2）根据串联电路的电压特点可知ΔUR1与ΔU2相等，利用欧姆定律可知ΔU2ΔI和定值电阻R1的阻值关系，根据欧姆定律可知ΔU1ΔI等于的电阻，然后代入ΔU1•ΔI并比较与小灯泡L消耗的电功率增加量即可得出答案。
【解答】解：（1）因R1两端的电压UR1＝U﹣U2，
所以，ΔUR1＝ΔU2，
则R1=ΔUR1ΔI=ΔU2ΔI，故A正确；
滑片由B端向A端滑动过程中，电路电流减小，所以电阻R1消耗的电功率减小，而不是增大，故B错误；
（2）将滑动变阻器的滑片P由B端向A端滑动一段距离，接入电路中的电阻变大，电路中的总电阻变大，
由I=UR可知，电路中的电流变小即电流表的示数变小，R1两端的电压变小即电压表V1的示数变小，
因串联电路中总电阻等于各分电阻之和，
所以，R2和滑动变阻器两端的电压之和变大即电压表V2的示数变大，故C不正确；
因电压表V2的示数变大，电流表的示数变小
所以，电压表V2示数与电流表示数的比值变大，故D不正确；
故选：A。
三、实验题（第18小题4分，第19小题4分，第20小题8分，共16分）
18．【分析】（1）根据实验目的填写答案；
（2）在物理实验中进行多次实验可以得出普遍规律，避免实验的偶然性。
【解答】解：（1）此实验的目的是探究物体在平面镜中成像时像距与物距是否有关，因此需要用刻度尺测量蜡烛A到玻璃板的距离，用刻度尺测量B到玻璃板的距离。将未点亮的B放在玻璃板后，不断调整B的位置直到从各个角度观察B与A的像完全重合，此时物体B可以替代蜡烛A的像。
（2）改变蜡烛A的位置，仿照步骤（1）再做1次实验，将实验数据记录在表格中，需要多次实验，寻找普遍规律。
故答案为：（1）A到玻璃板的距离；（2）A的位置。
19．【分析】（1）根据红线都是在竖直方向被拉直，结合重力的方向竖直向下，由力的平衡确定浮力的方向；
（2）根据测力计分度值确定测力计的示数，由称重法测浮力得出铝块全部浸没在水中受到浮力大小。
【解答】解：（1）在甲、乙图中，红线都是在竖直方向被拉直，乒乓球受到竖直向下的重力和绳子竖直向下的拉力及向上的浮力作用，小球处于静止状态，由力的平衡，小球受到竖直向下力的合力与浮力为一对平衡力，由二力平衡，这个合力与受到的浮力大小相等，方向相反，故乒乓球受到的浮力方向竖直向上，故选C；
（2）在弹簧测力计下悬挂一个铝块，弹簧测力计示数是4.0N，当铝块全部浸没在水中，弹簧测力计示数如图丁所示，测力计示数为2.5N，由称重法测浮力，此时铝块受到浮力大小是：
F浮＝G﹣F＝4N﹣2.5N＝1.5N。
故答案为：（1）C；（2）1.5。
20．【分析】（1）为了保护电路，连接电路时，开关应断开；
（2）滑动变阻器要“一上一下”串联接入电路，根据滑动变阻器滑片向右移动电阻增大，确定变阻器左下接线柱接入电路；
（3）根据电流表选用小量程确定分度值读数，由欧姆定律得出此时合金丝的电阻；
（4）根据表中数据分析可知，电压越大，通过合金丝的越小，电阻就越大，据此分析。
【解答】解：（1）为了保护电路，连接电路时，开关应断开；根据甲图知，开关是闭合的。
（2）滑动变阻器要“一上一下”串联接入电路，要使滑动变阻器滑片向右移动电阻增大，故应将左下接线柱接入电路，如图所示：
（3）由图可知，电流表选用小量程，分度值为0.02A，示数为0.08A，所以此时合金丝的电阻为
R=UI=Ω；
（4）根据图中曲线分析可知，当合金丝两端的电压超过2V时，随着电压的继续变大，电流也在继续变大，但电压与电流不再成正比，且这个比值（电阻）越来越大，故当电压为4V时，合金丝的电阻比电压为3.5V时的电阻要大一些，根据欧姆定律计算可知，当电压为3.5V时，电阻为
R'=U'I'=≈7.78Ω；
所以，当电压为4V时，电流应该小于
I''=U''R'=4V7.78Ω≈0.51A；
所以当电压为4V时，电流大于0.45A，小于0.51A，此时电流可能为0.47A。
故选：B。
故答案为：
（1）连接电路前，开关闭合；
（2）；
（3）6.25；
（4）B。
四、计算与推导题（第21小题6分，第22小题6分，第23小题8分，共20分；解答要有必要的公式和过程）
21．【分析】（1）从v﹣t图像可知，汽车10s后的速度保持20m/s不变，根据s＝vt得出此段时间内所通过的路程s2；进一步计算汽车在0～40s内的总路程s，根据速度公式得出在0～40s内汽车的平均速度；
（2）由图可知，10s后汽车做匀速直线运动，速度v＝20m/s，此时汽车受到的牵引力和阻力是一对平衡力，大小相等，根据F＝f得出牵引力，根据P=Wt=Fst=Fv得出汽车行驶时的功率。
【解答】解：（1）从v﹣t图像可知，汽车10s后的速度保持20m/s不变，所通过的路程s2＝v2t2＝20m/s×（40s﹣10s）＝600m；
汽车在0～20s内的总路程为：s＝s1+s2＝120m+600m＝720m，
在0～40s内汽车的平均速度为：v=st=720m40s=18m/s；
（2）由图可知，10s后汽车做匀速直线运动，速度v＝20m/s，此时汽车受到的牵引力和阻力是一对平衡力，大小相等，则牵引力：F＝f＝2×103N，
汽车行驶时的功率为：P=Wt=Fst=Fv＝2×103N×20m/s＝4×104W。
答：（1）在0﹣40s内汽车的平均速度为18m/s；
（2）小车速度达到20m/s后，继续运动30s的过程中汽车发动机的功率为4×104W。
22．【分析】（1）由图可知，当开关S1闭合、S3断开、S接1时，只有R1工作，当开关S1闭合、S3断开、S接2时，R1、R2串联；根据串联电路的特点和P=U2R可知电热水壶处于加热和保温两个模式时的电路连接；
（2）根据保温功率和P=U2R可求出R1、R2的串联总电阻，根据题意求出R1的阻值，根据P=U2R可求出榨汁机的额定加热功率；
（3）根据W＝Pt求出榨汁机在保温挡下连续正常工作4h消耗的电能，据此判断该广告是否可信。
【解答】解：（1）由图可知，当开关S1闭合、S3断开、S接2时，R1、R2串联，根据串联电路的特点可知，此时电路的总电阻最大，由P=U2R可知，电路的总功率最小，榨汁机处于保温挡；
当开关S1闭合、S3断开、S接1时，只有R1工作，电路的总电阻最小，总功率最大，榨汁机处于加热挡；
（2）由P=U2R可知，R1、R2的串联总电阻：R=U2P保温=(220V)2440W=110Ω，
根据题可知，P=U2R可求出R1、R2的串联总电阻，R1＝R2=R2=110Ω2=55Ω，
榨汁机的额定加热功率：P=U2R1=(220V)255Ω=880W；
（3）榨汁机在保温挡下连续正常工作4h消耗的电能：W＝P保温t＝440×10﹣3kW×4h＝1.76kW•h＜2kW•h，所以该广告可信。
答：（1）当开关S1闭合、S3断开、S2接2时，榨汁机处于保温挡；
（2）榨汁机的额定加热功率为880W；
（3）该广告可信。
23．【分析】（1）容器的底面积、容器中水深已知可求出水的体积，水的密度已知，质量m＝Vρ；
（2）由冰化成水质量不变，体积变化量可求出，可求出冰的质量，从而求出冰的体积；
（3）冰的质量已知，冰和铝球的总质量已知，可求出铝球的质量，由冰和铝球的质量66g，把它们放入盛水的圆柱形容器中液面上升的高度6.0m，可求出它们的总体积，冰的体积已知，可知铝球的体积，用铝球的质量除以铝球的体积求出铝球的密度，若铝球的密度小于铝的密度则铝球为空心。
【解答】解：（1）容器中水的质量m水＝S容h水ρ水＝10cm2×12cm×1.0g/cm3＝120g；
（2）设冰的质量为m，则有：
mρ冰-mρ水=S容Δh1，
把密度数值代入得：
m0.9g/cm3-m1g/cm3=10cm2×0.4cm，
解得：m＝36g，
冰的体积V冰=mρ冰=36g0.9g/cm3=40cm3；
（3）冰和铝球的总体积V总＝S容Δh2＝10cm2×6.0cm＝60cm3，
铝球的体积V铝′＝V总﹣V冰＝60cm3﹣40cm3＝20cm3，
铝球的质量m铝＝m总﹣m＝66g﹣36g＝30g，
铝球的密度ρ铝′=m铝V'铝=30g20cm3=1.5g/cm3＜ρ铝，
故铝球是空心的；
答：（1）容器中水的质量120g；
（2）冰块中冰的体积是40cm3；
（3）铝球是空心的。实验序号
1
2
3
4
5
6
7
电压U/V
0.5
1.0
1.5
2.0
2.5
3.0
3.5
电流I/A
0.16
0.24
0.30
0.37
0.42
0.45
题号
11
12
13
14
15
16
17
答案
A
C
B
C
D
C
A
