2025年广东省韶关市乳源县部分学校中考一模物理试题（解析版）

这是一份2025年广东省韶关市乳源县部分学校中考一模物理试题（解析版），共17页。试卷主要包含了选择题，填空题，作图题，实验题，计算题，综合能力题等内容，欢迎下载使用。

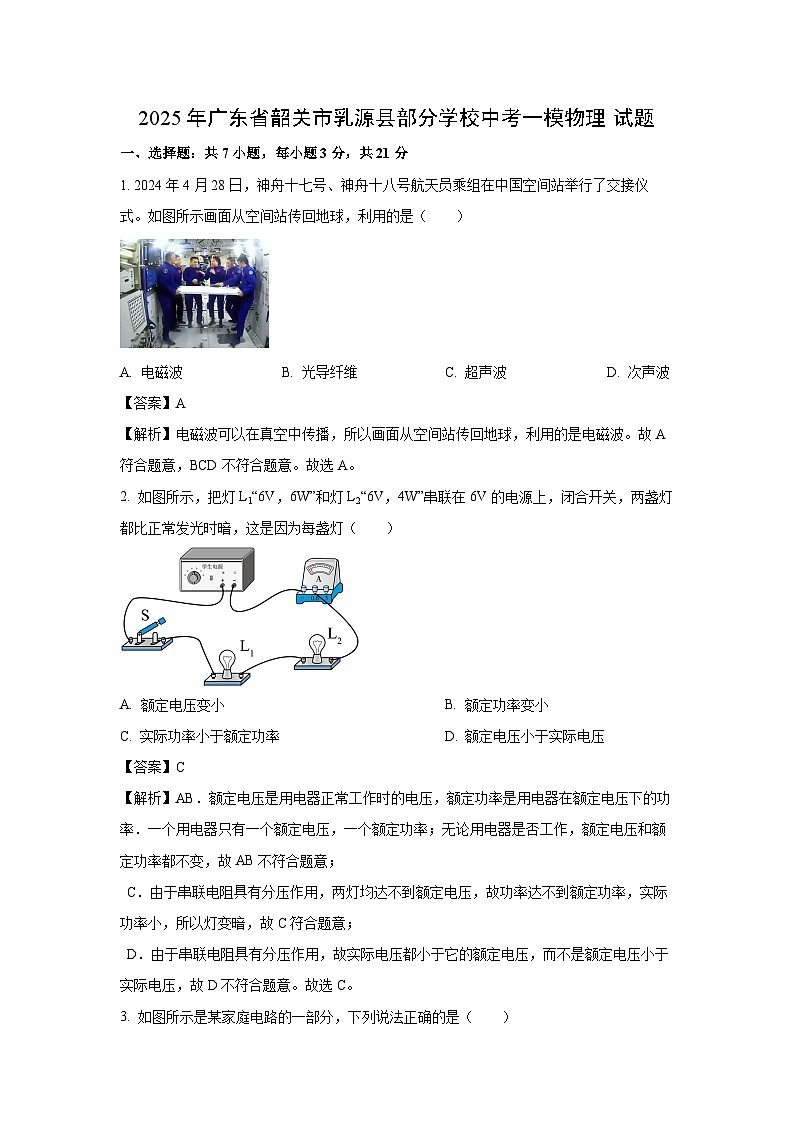

1. 2024年4月28日，神舟十七号、神舟十八号航天员乘组在中国空间站举行了交接仪式。如图所示画面从空间站传回地球，利用的是（ ）
A. 电磁波B. 光导纤维C. 超声波D. 次声波
【答案】A
【解析】电磁波可以在真空中传播，所以画面从空间站传回地球，利用的是电磁波。故A符合题意，BCD不符合题意。故选A。
2. 如图所示，把灯L1“6V，6W”和灯L2“6V，4W”串联在6V的电源上，闭合开关，两盏灯都比正常发光时暗，这是因为每盏灯（ ）
A. 额定电压变小B. 额定功率变小
C. 实际功率小于额定功率D. 额定电压小于实际电压
【答案】C
【解析】AB．额定电压是用电器正常工作时的电压，额定功率是用电器在额定电压下的功率．一个用电器只有一个额定电压，一个额定功率；无论用电器是否工作，额定电压和额定功率都不变，故AB不符合题意；
C．由于串联电阻具有分压作用，两灯均达不到额定电压，故功率达不到额定功率，实际功率小，所以灯变暗，故C符合题意；
D．由于串联电阻具有分压作用，故实际电压都小于它的额定电压，而不是额定电压小于实际电压，故D不符合题意。故选C。

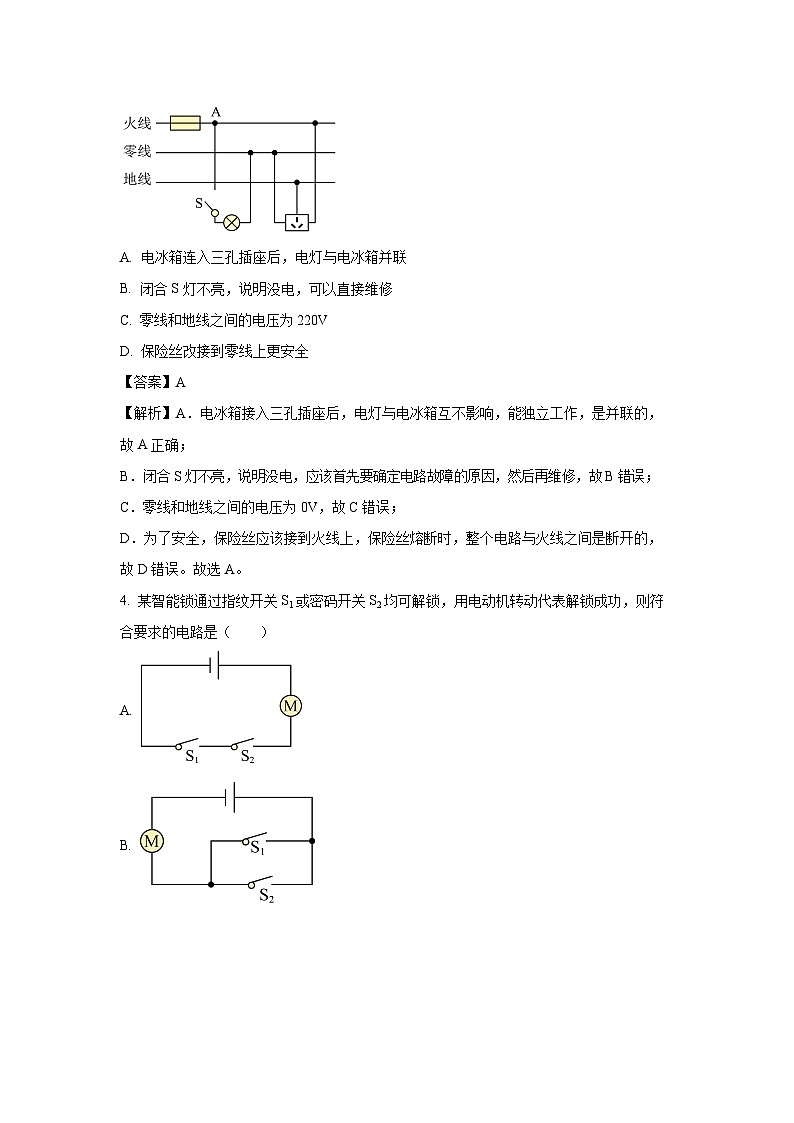

3. 如图所示是某家庭电路的一部分，下列说法正确的是（ ）
A. 电冰箱连入三孔插座后，电灯与电冰箱并联
B. 闭合S灯不亮，说明没电，可以直接维修
C. 零线和地线之间的电压为220V
D. 保险丝改接到零线上更安全
【答案】A
【解析】A．电冰箱接入三孔插座后，电灯与电冰箱互不影响，能独立工作，是并联的，故A正确；
B．闭合S灯不亮，说明没电，应该首先要确定电路故障的原因，然后再维修，故B错误；
C．零线和地线之间的电压为0V，故C错误；
D．为了安全，保险丝应该接到火线上，保险丝熔断时，整个电路与火线之间是断开的，故D错误。故选A。
4. 某智能锁通过指纹开关S1或密码开关S2均可解锁，用电动机转动代表解锁成功，则符合要求的电路是（ ）
A.
B.
C.
D.
【答案】B
【解析】经分析可知，开关S1、S2互不影响即为并联，均可以控制电动机，由选项可知，ACD错误、B正确；故选B。

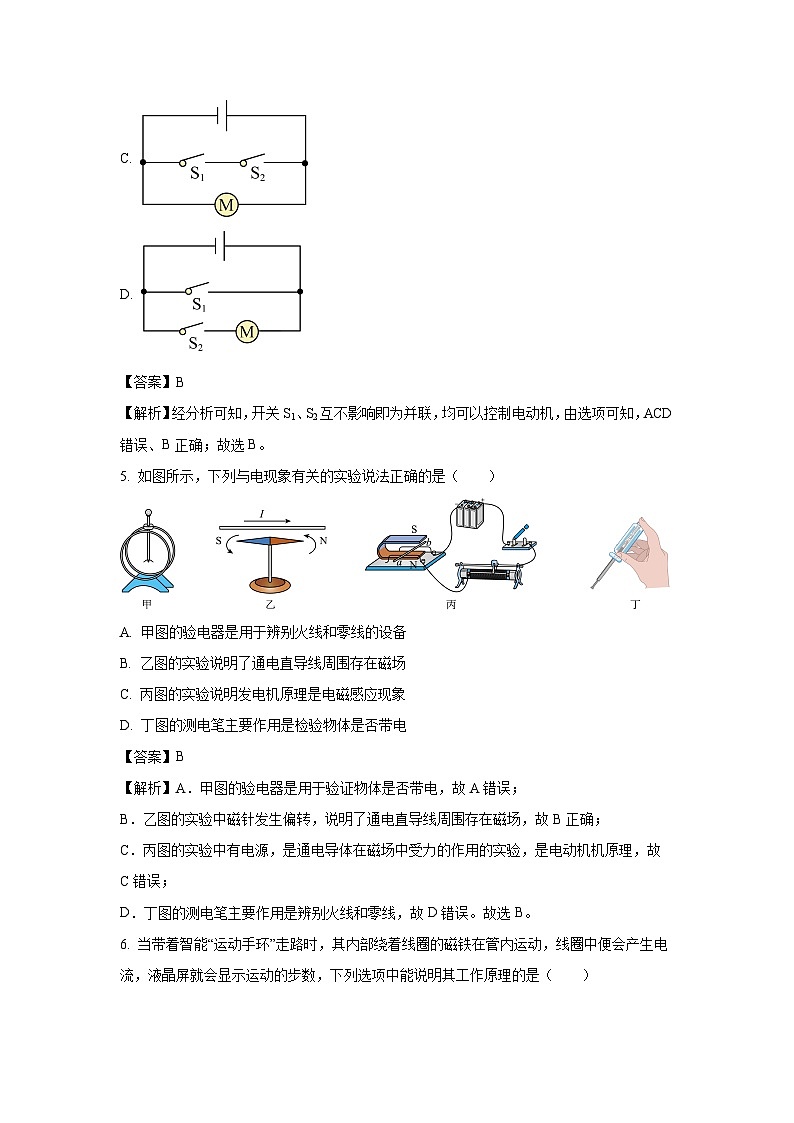

5. 如图所示，下列与电现象有关的实验说法正确的是（ ）
A. 甲图的验电器是用于辨别火线和零线的设备
B. 乙图的实验说明了通电直导线周围存在磁场
C. 丙图的实验说明发电机原理是电磁感应现象
D. 丁图的测电笔主要作用是检验物体是否带电
【答案】B
【解析】A．甲图的验电器是用于验证物体是否带电，故A错误；
B．乙图的实验中磁针发生偏转，说明了通电直导线周围存在磁场，故B正确；
C．丙图的实验中有电源，是通电导体在磁场中受力的作用的实验，是电动机机原理，故C错误；
D．丁图的测电笔主要作用是辨别火线和零线，故D错误。故选B。
6. 当带着智能“运动手环”走路时，其内部绕着线圈的磁铁在管内运动，线圈中便会产生电流，液晶屏就会显示运动的步数，下列选项中能说明其工作原理的是（ ）
A. B.
C. D.
【答案】D
【解析】戴着这种手环走路时，磁铁在管内反复做切割磁感线的运动，线圈中便会产生感应电流，这是电磁感应现象，与发电机的原理相同，用到了电磁感应原理。
A．本图中探究磁极间的相互作用，故A不符合题意；
B．开关闭合后通电导体在磁场中受到力的作用，与发电机的原理不同，故B不符合题意；
C．开关闭合后线圈周围产生磁场，吸引大头针，用到了电流的磁效应，故C不符合题意；
D．闭合回路的一部分导体在磁场中做切割磁感线运动，产生了感应电流，因此D符合题意。
故选D。
7. 如题图甲所示的电路中，电源电压保持不变，为定值电阻，当滑动变阻器的滑片P从某点a点移到b点时，滑动变阻器的线如题图乙所示，则电源电压和定值电阻R1的阻值分别是（ ）
A. B. C. D.
【答案】C
【解析】当S闭合时，R1和R2串联，电压表测R2两端的电压，当滑动变阻器的滑片滑到a端时，由乙图可知，电压表示数为9V，电路中电流为0.3A，则电源电压
滑动变阻器滑片在b端时，由乙图可知，电压表示数为6V，电路中电流为0.4A，则电源电压
解得R1=30Ω，U=18V
故C符合题意，ABD不符合题意。故选C。
二、填空题：共7小题，每空1分，共21分
8. 核能属于 _________ 能源（填“可再生”或“不可再生”）。核电站是通过核反应堆可控 _______ （选填“裂变”或“聚变”）释放核能来获取电能的。在地球上以探索清洁能源为目的的“中国环流器二号M“被称为“人造太阳”，它主要是让氢原子核在超高温下发生 _______ （选填“裂变”或“聚变”）。
【答案】 不可再生 ；裂变 ；聚变
【解析】可再生能源：可以从自然界中源源不断地得到的能源．例：水能、风能、太阳能、生物质能、潮汐能。不可再生能源：不可能在短期内从自然界得到补充的能源．例：化石能源（煤炭、石油、天然气）、核能。所以，核能属于不可再生能源。
核电站是通过核反应堆可控裂变释放核能来获取电能的。
在地球上以探索清洁能源为目的的“中国环流器二号M”被称为“人造太阳”，它主要是让氢原子核在超高温下发生聚变。
9. 我国规定，居民生活用电的电压是______V，低于______V的电压对人体是安全的，教室内的电风扇、日光灯管、空调等电器都是______联连接的（选填“并”或“串”）。
【答案】220 ；36 ；并
【解析】在我国，家庭电路的电压是220伏，所有家用电器的额定电压为220V，不高于36伏的电压对人体是安全的。教室内的电风扇、日光灯管、空调等电器都可以独立工作，互不影响，是并联连接的。
10. 如图所示，在干燥的头发上多次梳过的塑料梳子，能吸引一些碎纸屑，这种现象叫做 ___________，该现象的本质是 ___________（选填“质子”、“电子”或“原子核）发生转移，干燥的塑料梳子是 ___________（选填“导体”或“绝缘体”）。
【答案】摩擦起电 ；电子 ；绝缘体
【解析】摩擦过的梳子能吸起一些碎纸屑，说明梳子和头发之间发生了摩擦起电现象，该现象的本质是电子的转移，使梳子带了电。
[3]梳子上的电荷没有通过梳子转移走，说明塑料梳子是绝缘体。
11. 小明利用如图所示的实验装置探究“导体在磁场中运动时产生感应电流的条件”．
（1）磁铁不动，闭合开关，导体棒沿______（选填“上下”或“左右”）方向运动时，电流表指针会发生偏转。
（2）导体棒不动，闭合开关，磁铁上下运动，电流表指针______（选填“会”或“不会”）发生偏转。
（3） 断开开关，无论磁铁如何放置、导体棒怎样运动，电流表指针都不发生偏转．由此小明得出结论：闭合电路得一部分导体在磁场中做_____运动时，电路中就产生感应电流。
【答案】 （1） 左右 （2） 不会 （3） 切割磁感线
【解析】当闭合回路部分导线切割磁感线时，回路中产生感应电流．
闭合回路中，导体棒切割磁感线时产生感应电流，U形磁铁磁感线竖直向下，则当导体棒左右移动时产生感应电流，磁铁上下移动不会产生感应电流；总结得闭合回路部分导线切割磁感线时，回路中产生感应电流．
12. 如图是研究“电流通过导体产生的热量和 ___________大小的关系”的实验，通电相同的时间，R1产生的热量 ___________（选填“大于”、“小于”或“等于”）R2产生的热量。若通过R2的电流为0.5A，则通电1min后R1产生的热量为 ___________J。
【答案】电流 ；大于；300
【解析】由图知，右边容器中的两5Ω的电阻丝并联再与左边容器中5Ω电阻丝串联，串联电路中电流处处相等，并联电路干路电流等于各支路电流之和，所以，，因为
所以该实验是探究电流通过导体产生的热量和电流大小的关系，根据可知，相同时间内R1产生的热量大于R2产生的热量。
若通过R2的电流为0.5A，，
并联电路各并联支路两端电压相等，由欧姆定律可得通过R3和R2的电流相等，并联电路干路电流等于各支路电流之和，则通过电阻R1的电流为
通电1min后R1产生的热量为
13. 某同学要用电流表测量通过灯的电流，连接的电路图如图所示。闭合开关后，灯______，（选填“亮”或“不亮”），电流表______示数（选填“有”或“没有”）。此时电流表测量的是灯______（选填“”或“”）的电流。
【答案】不亮 ； 有 ；
【解析】图中开关闭合后，电流表与灯泡并联，电流表与灯泡串联在电路中。由于电流表电阻较小，在电路中相当于导线，故灯泡被短路，不亮，灯泡亮，电流表有示数，此时电流表测量的是通过灯泡的电流。
14. 如甲、乙两图所示，能说明电动机工作原理的是 ________ 图。发电机是根据 ________ 现象制成的。如图丙所示，在电磁铁正上方用弹簧挂着条形磁铁，当开关S闭合后，在滑片P由a端向b端滑动过程中，弹簧长度会 ________ （选填“伸长”、“缩短”或“不变”）。
【答案】乙 ；电磁感应； 缩短
【解析】甲图是发电机的工作原理图，利用的是电磁感应现象；乙图是通电导体在磁场中受力运动，是电动机的工作原理图；丙图是探究电磁铁磁性强弱的原理图。
当开关S闭合后，根据安培定则可判断电磁铁的下端为N极，上端为S，在滑片P由a端向b端滑动时，滑动变阻器的接入阻值减小，通过电流变大，电磁铁磁性增大，根据同名磁极相互排斥，可判断弹簧长度会缩短。
三、作图题：共3小题，第（1）、（2）题每题2分，第（3）题3分，共7分
15. 请根据如图甲所示的电路图，将图乙中的元件正确连接。
【答案】见解析
【解析】分析电路图可知，电路中电流只有一条路径，开关控制电动机，按照电流方向顺次连接实物图如图所示：
16. 如图所示，小磁针在条形磁铁的作用下处于静止状态，请标出小磁针的N极和条形磁铁磁感线的方向。
【答案】见解析
【解析】在磁体外部，磁感线从磁体N极出发回到S极，据此标出磁感线方向；条形磁铁的左端为N极，右端为S极，根据磁极间的相互作用规律知道，小磁针的左端为N，右端为S极，如下图
17. 甲图是床头柜上的用电面板，请将乙图对应电路图连接完整，为旋钮开关，控制床头灯的通断和亮度。
【答案】见解析
【解析】开关需要连接在用电器和火线之间，三孔插座应该左零右火中接地，电路图如图所示
四、实验题：本大题共3小题，每空1分，共19分
18. （1）如图甲所示，电压表的示数为 ________ V，电流表的示数为 _________ A；
（2）如图乙是探究导体电阻的大小与导体的 _______ 的关系实验，可通过观察灯泡亮度来比较导体a、b电阻的大小，当接入电路的镍铬合金丝由a换成b后，如果小灯泡的亮度变化不明显，可在原电路中连接一个 ________ （选填“电压表”或“电流表”）。近年，我国许多城乡地区进行了输电线路的改造，将原来细的输电线换成较粗的输电线_______ （选填“增大”或“减小”）了输电线的电阻。
【答案】（1） 2.3 ；0.28 （2）长度 ；电流表 ； 减小
【解析】【小问1】电压表使用的量程为0~3V，分度值为0.1V，读数为2.3V。
电流表使用的量程为0~0.6A，分度值为0.02A，读数为0.28A。
【小问2】灯泡亮度变化不明显时，为了精确地比较通过灯泡的电流，可以在原电路中串联一个电流表，准确读出通过灯泡的电流大小，间接地比较出电阻大小。
[2]导体的电阻与导体的材料、长度、横截面积和温度有关，当其他条件不变，输电线换成较粗的输电线时，横截面积变大，阻值会减小。
19. 小明利用下图中图甲探究“串联电路的电流规律”。
（1）连接电路时开关应该______；他在闭合开关前发现电流表指针如图乙所示，原因是：______；
（2）闭合开关后，发现两灯的亮度不稳定，电流表的指针来回摆动，故障的原因可能是以下选项中的______；
A. 某段导线断开B. 某接线柱处接触不良
C. 某灯泡被短路D. 电流表被烧坏
（3）实验中两个灯泡的规格最好是______（选填“相同”或“不相同”）；
（4）在进行图甲所示实验时小明同学误将电流表当成电压表并联在了两端，闭合开关后能发光的灯泡是______（选填“L1”、“L2”或“L1”和“L2”），此时电流表示数与正确操作时相比______（选填“变大”、“变小”或“不变”）。
【答案】（1）断开 ；电流表未调零 （2）B （3）不相同
（4）L2 ；变大
【解析】【小问1】为保护电路，连接电路时开关应该断开。
闭合开关前发现电流表指针如图乙所示，指针没有指在零刻度线上，原因是电流表没有调零，所以需要对电流表调零。
【小问2】闭合开关后，发现两灯的亮度不稳定，电流表的指针也来回摆动，说明电路中有时断时续的电流，所以电路故障是某接线柱处接触不良，故B符合题意，ACD不符合题意。故选B。
【小问3】为寻求普遍规律，实验中两个灯泡的规格最好是不相同的。
小问4】误将电流表当成电压表并联在了两端，则被短路，只有发光；此时总电阻变小，根据可知电流变大，所以电流表示数与正确操作时相比变大。
20. 小赵同学设计了“探究电流与电阻的关系”的实验，器材如下：电源电压恒为4.5V，五个定值电阻R分别为：5Ω、10Ω、15Ω、20Ω及25Ω，标有“50Ω 1A”的滑动变阻器、电压表（可用量程：0～3V、0～15V）、电流表（0∼0.6A），导线若干。
（1）闭合开关前，应将滑动变阻器滑片P移到最______端（选填“左”或“右”），目的是______；
（2）闭合开关后，在移动滑动变阻器滑片P的过程中发现：电流表示数变大时，电压表示数变小：经检查所用器材完好，出现这种现象的原因可能是______；
（3）小赵再分别将定值电阻15Ω、20Ω、25Ω连入，根据实验所得的五组数据绘制出I﹣R图像如图乙所示，由图像可得出的结论是：在电压一定时，电流与电阻成______；
（4）换用不同阻值的电阻多次实验的目的是______；
（5）为了完成该实验探究，滑动变阻器的最大阻值至少为______Ω。
【答案】（1）右 ；保护电路 （2）电压表并联滑动变阻器两端
（3）反比 （4）得出普遍规律 （5）20
【解析】【小问1】闭合开关前，为保护电路，应将滑动变阻器滑片P移到阻值最大处，即最右端。
【小问2】电流表示数变大时，根据欧姆定律可知电路的总电阻变小，滑动变阻器接入电路的阻值变小，根据串联分压原理可知，滑动变阻器两端的电压变小，定值电阻电压变大，电压表示数变小，说明电压表并联在滑动变阻器两端。
【小问3】由图像可知，电流与电阻的乘积为
电流与电阻的乘积为定值，可得：在电压一定时，电流与电阻成反比。
【小问4】为了更好地得出本实验探究的普遍规律，可换用不同阻值的电阻多次实验。
【小问5】将25Ω的电阻接入电路，变阻器阻值最大，根据串联分压原理则有
解得，则为了完成该实验探究，滑动变阻器最大阻值至少为。
五、计算题：本大题共2小题，第19小题6分，第20小题7分，共13分
21. 如图所示，电源电压不变，R2的电阻为20Ω，闭合开关后，电压表的示数为2V，电流表的示数为0.2A。求：
（1）R1的电阻；
（2）电源电压。
【答案】（1）10Ω （2）6V
【解析】【小问1】由电路图可知，R1与R2串联，电流表A测电路的电流，电压表测量电阻R1的电压；因串联电路中的电流处处相等，故通过电阻 R1的电流为电流表的示数为0.2A。R1的电阻为
【小问2】电阻R2两端的电压为
所以电源电压为
22. 一款电热水壶工作时有两挡，分别是加热挡和保温挡。其工作原理图如图所示，已知R1=44Ω，R2=2156Ω，保温挡的功率为22W，求：
（1）当开关S置于 _____ （选填“1”或“2”）时电热水壶处于加热挡，求加热挡功率；_____
（2）电热水壶在保温时，电阻R2工作10min产生的热量是多少。
【答案】（1）2 ； 1100W （2）12936J
【解析】【小问1】由电路图可知，开关S置于2时，电路为R1的简单电路，此时电路的总电阻最小，根据可知，此时电路的总功率最大，则电热水壶处于加热挡，电热水壶处于加热挡时的功率
【小问2】由电路图可知，开关S置于1时，R1与R2串联，此时电路的总电阻最大，总功率最小，则电热水壶处于保温挡，因串联电路中总电阻等于各分电阻之和，所以，保温状态下电路中的电流
保温状态下电阻R2工作10min产生的热量Q=I2Rt=(0.1A)2×2156Ω×10×60s=12936J
六、综合能力题：本大题共3小题，每空1分，共19分
23. 小明同学在进行“探究电流通过导体产生热量的多少与什么因素有关”实验时采用了如图所示的装置，请仔细观察图甲、乙。
（1）实验中通过观察两个U形管中 ___________ 的变化来比较电流通过电阻丝产生的热量的多少。生活中我们经常看到“电炉丝热得发红，而与它相连的导线却不热”这一现象，可用图 _____ （选填“甲”或“乙”）的实验结论来解释；
（2）图甲实验在闭合开关后，_____ （选填“A”或“B”）管中的液面上升得较慢；
（3）图乙实验在探究电阻产生的热量与通过它的电流的关系时，_______ （选填“可以”或“不可以”）将右侧容器外的电阻换成10Ω。
【答案】（1）液面的高度差 ； 甲 （2）A （3）可以
【解析】【小问1】由转换法，实验中通过观察两个U形管中液面的高度差的变化来比较电流通过电阻丝产生的热量的多少。
电炉丝与电阻串联，通过的电流和通电时间相同，而电炉丝比导线电阻大得多，甲装置中，两电阻串联，通过的电流和通电时间相同，而电阻不同，故该装置用来探究电流热效应与电阻大小的关系；生活中我们经常看到“电炉丝热得发红，而与它相连的导线却不热”这一现象，可用图甲的实验结论来解释。
【小问2】根据知道，图甲实验在闭合开关后，通过的电流和通电时间相同，A管中电阻小，产生的热量较少，故A管中的液面上升得较慢。
【小问3】图乙实验在探究电阻产生的热量与通过它的电流的关系时，要控制电阻和通电时间相同，根据串并联电路电流的特点可知，可以将右侧容器外的电阻换成10Ω。
24. 1820年，奥斯特在课堂上进行如图甲所示实验时有新发现。这个发现令奥斯特极为兴奋，他怀着极大的兴趣又继续做了许多实验，回答下列小题。
（1）奥斯特在实验中发现：在小磁针上方的导线 _______ 瞬间，磁针会发生偏转。改变导线中电流的 _______ ，小磁针的转动方向会发生改变；
（2）将奥斯特实验中的小磁针更换成蹄形磁铁，将导体放在磁场里，如图乙所示。闭合开关，导体ab向左运动；改变导体ab中的电流方向，同时将磁铁的N、S极上下对调，导体ab向 _____ 运动。实验中将 _____ 能转化为 _______ 能，日常生活中的 ________ 就是据此原理制成；
（3）实验学校生物实验小组想要研究鸡蛋的孵化，他们制作了恒温孵化箱，原理如图丙所示。热敏电阻R2安装在恒温箱内，阻值随温度升高而显著减小。闭合开关S1，电磁铁的上端是 _____ 极，箱内温度升高时，电磁铁磁性 _______ （选填“增强”或“减弱”）。
【答案】（1）通电 ；方向
（2）左 ； 电 ； 机械 ；电动机 （3）N ；增强
【解析】【小问1】1820年的一次偶然实验中，丹麦物理学家奥斯特将导线中通入电流，导线下方平行放置的小磁针就会发生偏转，改变导线中电流的方向，小磁针的转动方向会发生改变。这个实验就是奥斯特实验，实验表明电流周围磁场的方向与电流的方向有关。
【小问2】图乙中，导体放在磁场里，导体ab向左运动。通电导体在磁场中所受力的方向与电流方向和磁场方向有关，如果只改变导体ab中的电流方向，导体的运动方向改变；如果只改变磁场方向，导体的运动方向也改变；若同时改变电流方向和磁场方向，导体的运动方向不变。所以改变导体ab中的电流方向、磁场的N、S极上下对调即改变磁场方向，导体ab的运动方向不变，仍向左运动。
[2][3][4]在实验中通电导体消耗电能，获得了机械能，即将电能转化为机械能，日常生活中的电动机就是据此原理制成。
【小问3】由图丙知，闭合开关S1，电流从电磁铁的上端流入，下端流出，由安培定则可知，电磁铁的上端为N极。
由于热敏电阻R2阻值随温度升高而显著减小，所以箱内温度升高时，R2阻值减小，电路的总阻值减小，电源电压不变，根据欧姆定律可知，电路的电流增大，电磁铁磁性增强。
25. 佛山某生态园在花棚里安装了自动喷雾和浇水系统，其简化后的电路图如图甲所示。浇水系统的开关是电子时控开关，每天上午7:00—7:15、中午12:00—12:15、下午17:00—17:15会自动闭合，启动浇水系统对花卉进行浇淋。喷雾系统用于调节空气湿度，其控制电路中电源电压，R为装在探头上的湿敏电阻，其阻值随相对湿度（空气中含有水蒸气的百分比，单位为：％RH）变化的图象如图乙所示。当控制电路的电流达到0.04A时，继电器的衔铁被吸合；当控制电路中的电流减小到0.03A时，衔铁被释放。

（1）浇水系统的水泵参数如下表，则水泵一个月（按30天）耗电__________；
（2）随着花棚内空气湿度减小，控制电路的电流会__________（选填“变大”“变小”或“不变”），图甲中喷雾系统的C点应连接__________（选填“A”或“B”）点，浇水系统和喷雾系统的连接方式是__________联；
（3）如果花棚的湿度小于50％时喷雾系统启动，则的阻值为__________Ω；当花棚湿度到达__________，喷雾系统停止工作。当使用时间长以后，控制电路的电压U会降低，这时花棚所控制的最高湿度会__________（选填“上升”“下降”或“不变”）。
【答案】 （1）27kW·h （2） 变小 ； A ； 并
（3）250 ；70% ；上升
【解析】（1）该水泵每天工作的时间为45min，即0.75h，则每个月消耗的电能为
（2）由图乙可知，当空气湿度减小时，R的阻值增大，控制电路的总电阻会增大，由欧姆定律可知通过电路的电流会变小；当控制电路中的电流减小到0.03A时，衔铁被释放，喷雾系统开始工作，从而增大空气的湿度。因此喷雾系统的C点应连接A点，才能满足条件。
由于浇水系统和喷雾系统可以单独工作，互不影响，因此两者之间是并联。
（3）花棚的湿度为50％时喷雾系统启动，则此时R的阻值大小为150Ω，系统启动时的工作电流为0.03A时，电路中的总电阻为
此时R0的阻值大小为
当喷雾系统停止工作时，电路中的电流为0.04A，此时电路中的总电阻为
则此时R的阻值大小为
由图乙可知对用的空气湿度为70%。
当花棚控制湿度越高时，R的阻值越小，电路中的电流越大，达到0.04A时衔铁将被吸合，喷雾系统不再工作。若电源电压降低，则会使达到0.04A时的总电阻变小，则R的阻值也随之变小，图乙中对应的最高湿度会上升。型号
SC****
材质
不锈钢
功率
1200W
颜色
灰白色
电源
220V/50Hz
重量
80kg
