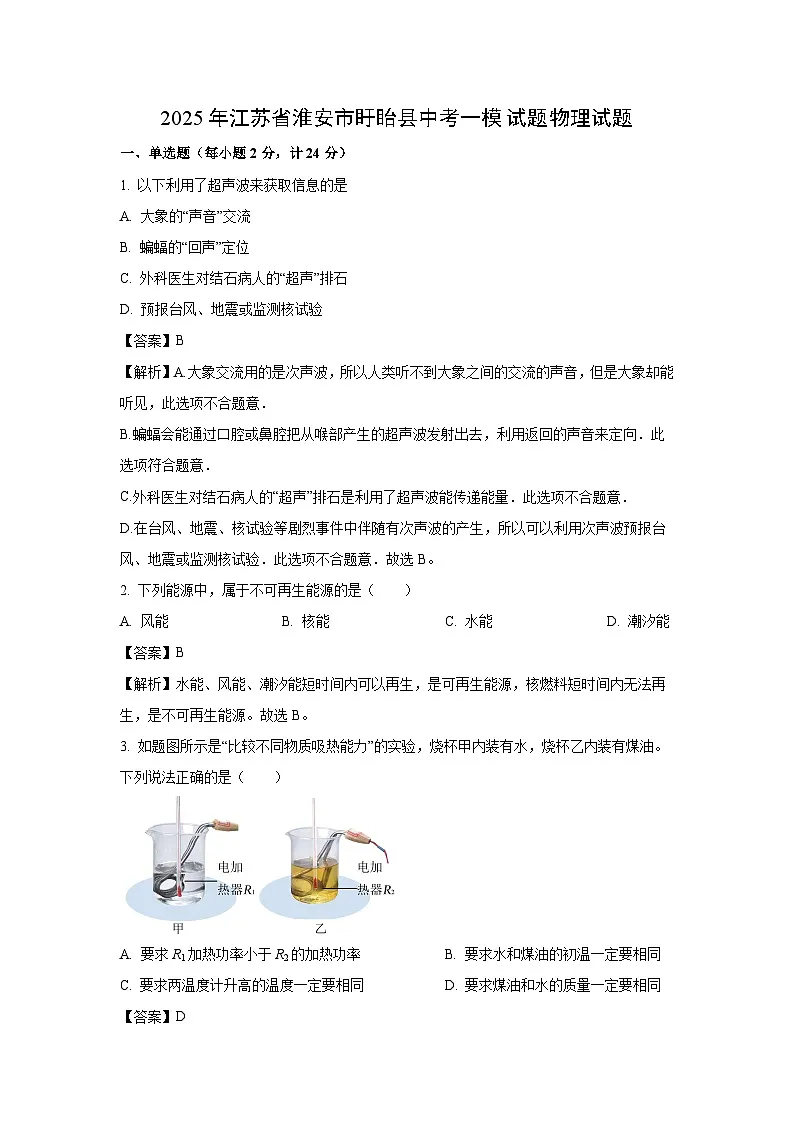

2025年江苏省淮安市盱眙县中考一模物理试题（解析版）

这是一份2025年江苏省淮安市盱眙县中考一模物理试题（解析版），共22页。试卷主要包含了单选题，填空题，解答题等内容，欢迎下载使用。
1. 以下利用了超声波来获取信息的是
A. 大象的“声音”交流
B. 蝙蝠的“回声”定位
C. 外科医生对结石病人的“超声”排石
D. 预报台风、地震或监测核试验
【答案】B
【解析】A.大象交流用的是次声波，所以人类听不到大象之间的交流的声音，但是大象却能听见，此选项不合题意．
B.蝙蝠会能通过口腔或鼻腔把从喉部产生的超声波发射出去，利用返回的声音来定向．此选项符合题意．
C.外科医生对结石病人的“超声”排石是利用了超声波能传递能量．此选项不合题意．
D.在台风、地震、核试验等剧烈事件中伴随有次声波的产生，所以可以利用次声波预报台风、地震或监测核试验．此选项不合题意．故选B。
2. 下列能源中，属于不可再生能源的是（ ）
A. 风能B. 核能C. 水能D. 潮汐能
【答案】B
【解析】水能、风能、潮汐能短时间内可以再生，是可再生能源，核燃料短时间内无法再生，是不可再生能源。故选B。
3. 如题图所示是“比较不同物质吸热能力”的实验，烧杯甲内装有水，烧杯乙内装有煤油。下列说法正确的是（ ）
A. 要求R1加热功率小于R2的加热功率B. 要求水和煤油的初温一定要相同
C. 要求两温度计升高的温度一定要相同D. 要求煤油和水的质量一定要相同
【答案】D

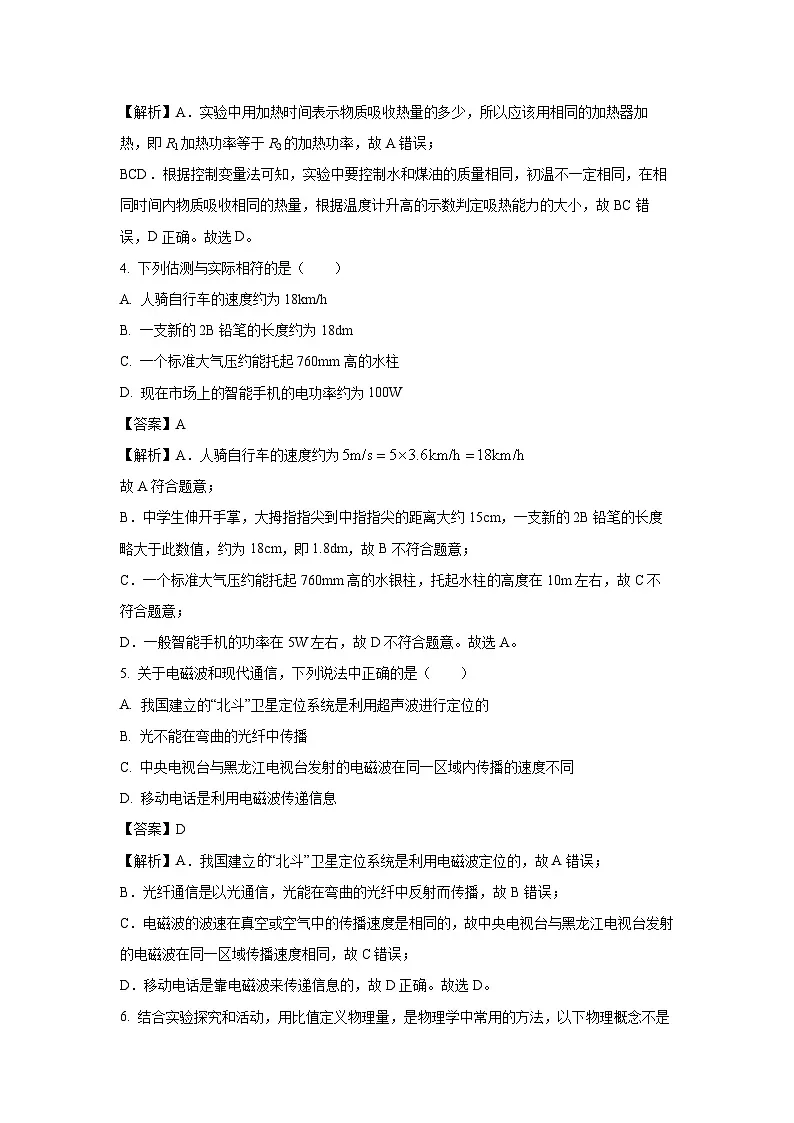

【解析】A．实验中用加热时间表示物质吸收热量的多少，所以应该用相同的加热器加热，即R1加热功率等于R2的加热功率，故A错误；
BCD．根据控制变量法可知，实验中要控制水和煤油的质量相同，初温不一定相同，在相同时间内物质吸收相同的热量，根据温度计升高的示数判定吸热能力的大小，故BC错误，D正确。故选D。
4. 下列估测与实际相符的是（ ）
A. 人骑自行车的速度约为18km/h
B. 一支新的2B铅笔的长度约为18dm
C. 一个标准大气压约能托起760mm高的水柱
D. 现在市场上的智能手机的电功率约为100W
【答案】A
【解析】A．人骑自行车的速度约为
故A符合题意；
B．中学生伸开手掌，大拇指指尖到中指指尖的距离大约15cm，一支新的2B铅笔的长度略大于此数值，约为18cm，即1.8dm，故B不符合题意；
C．一个标准大气压约能托起760mm高的水银柱，托起水柱的高度在10m左右，故C不符合题意；
D．一般智能手机的功率在5W左右，故D不符合题意。故选A。
5. 关于电磁波和现代通信，下列说法中正确的是（ ）
A. 我国建立的“北斗”卫星定位系统是利用超声波进行定位的
B. 光不能在弯曲的光纤中传播
C. 中央电视台与黑龙江电视台发射的电磁波在同一区域内传播的速度不同
D. 移动电话是利用电磁波传递信息
【答案】D
【解析】A．我国建立“北斗”卫星定位系统是利用电磁波定位的，故A错误；
B．光纤通信是以光通信，光能在弯曲的光纤中反射而传播，故B错误；
C．电磁波的波速在真空或空气中的传播速度是相同的，故中央电视台与黑龙江电视台发射的电磁波在同一区域传播速度相同，故C错误；
D．移动电话是靠电磁波来传递信息的，故D正确。故选D。
6. 结合实验探究和活动，用比值定义物理量，是物理学中常用的方法，以下物理概念不是利用这种方法定义的是（ ）
A. 探究压力的作用效果，定义了压强
B. 比较做功快慢的活动，定义了功率
C. 探究物体的质量与体积的关系，定义了密度
D. 探究动能的大小与哪些因素有关，定义了动能
【答案】D
【解析】A．将压力与受力面积之比定义为压强，采用了比值定义法，故A不符合题意；
B．将功与做功时间之比定义为功率，采用了比值定义法，故B不符合题意；
C．将质量与体积之比定义为密度，采用了比值定义法，故C不符合题意；
D．动能是物体由于运动而具有的能，没有采用比值定义法，故D符合题意。故选D。

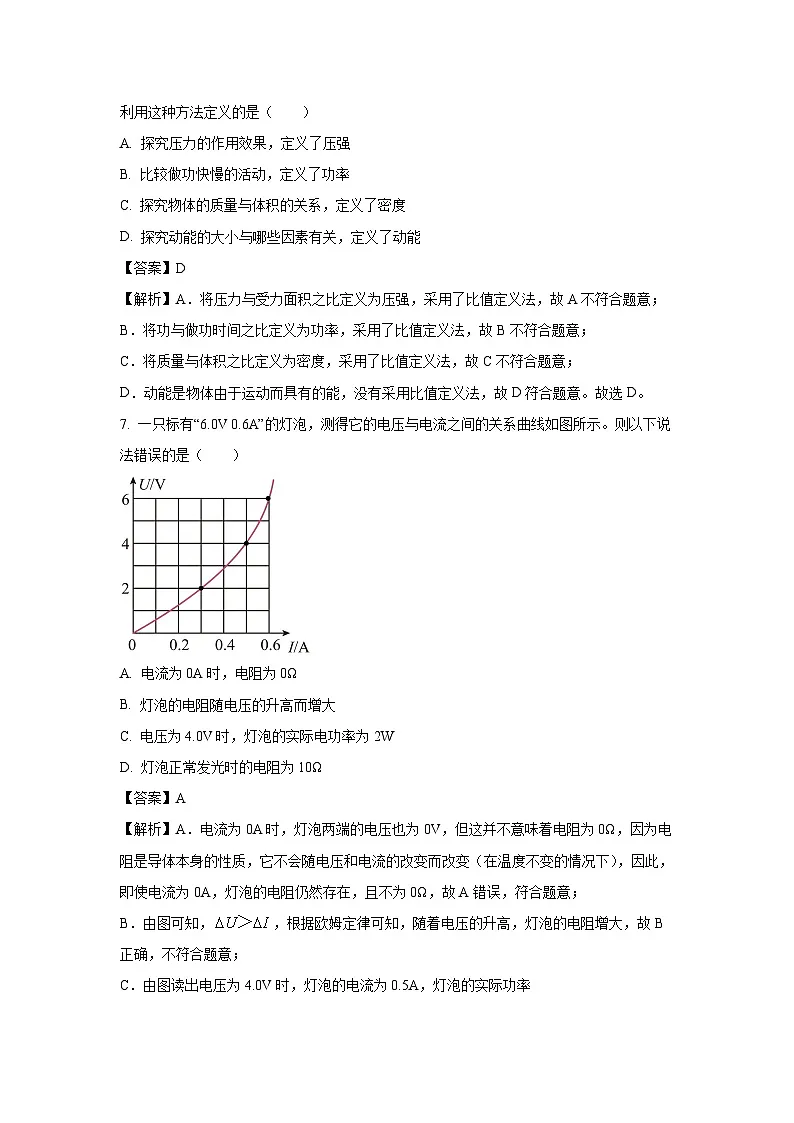

7. 一只标有“6.0V 0.6A”的灯泡，测得它的电压与电流之间的关系曲线如图所示。则以下说法错误的是（ ）
A. 电流为0A时，电阻为0Ω
B. 灯泡的电阻随电压的升高而增大
C. 电压为4.0V时，灯泡的实际电功率为2W
D. 灯泡正常发光时的电阻为10Ω
【答案】A
【解析】A．电流为0A时，灯泡两端的电压也为0V，但这并不意味着电阻为0Ω，因为电阻是导体本身的性质，它不会随电压和电流的改变而改变（在温度不变的情况下），因此，即使电流为0A，灯泡的电阻仍然存在，且不为0Ω，故A错误，符合题意；
B．由图可知，，根据欧姆定律可知，随着电压的升高，灯泡的电阻增大，故B正确，不符合题意；
C．由图读出电压为4.0V时，灯泡的电流为0.5A，灯泡的实际功率
故C正确，不符合题意；
D．灯泡正常发光时的电压为6.0V，通过的电流为0.6A，由欧姆定律可得
故D正确，不符合题意。故选A。
8. 小明家的卫生间里安装了如图所示的风暖浴霸，它内部有双风扇（电机），可以实现独立照明、取暖和吹风。当闭合开关S1时，灯L发光；当闭合开关S2时，电动机M1工作，开始吹风换气；当闭合开关S3时，电动机M2和加热电阻R会同时工作，使室内升温。小明根据上述功能设计了如图所示的四个简化模拟电路图，其中正确的是（ ）
A. B.
C. D.
【答案】A
【解析】风暖浴霸可以实现独立照明、取暖和吹风，电动机M2和加热电阻R串联，说明灯L、电动机M1还有电动机M2和加热电阻R的整体并联;当闭合开关S1时，灯L发光，说明开关S1与灯L串联；当闭合开关S2时，电动机M1工作，开始吹风换气,说明开关S2与电动机M1串联；当闭合开关S3时，电动机M2和加热电阻R会同时工作，使室内升温，说明开关S3与电动机M2和加热电阻R的整体串联，故A符合题意，BDC不符合题意。故选A。
9. 如图是某电路工作时的能量转化示意图，A、B是电路中的元件。下列分析正确的是（ ）
A. A是电动机；方框内填电能；B是开关
B. A是电池；方框内填内能；B是小灯泡
C. A是电池；方框内填电能；B是电动机
D. A是电池；方框内填电能；B是发电机
【答案】C
【解析】电池工作时，将内部的化学能转化为电能；电动机是将电能转化为机械能的装置；发电机是将机械能转化为电能的装置，小灯泡是将电能转化为内能和光能的装置；故ABD错误，C正确。故选C。
10. 如图所示电路，电源两端电压与灯丝电阻保持不变．先只闭合开关S2，电流表和电压表均有示数．下列说法正确的是
A 再断开开关S2，只闭合开关S1时，电压表示数不变，电流表示数变小
B. 再断开开关S2，只闭合开关S1时，电压表示数与电流表示数的比值变大
C. 再闭合开关S1、S3时，电压表示数不变，电流表示数变大
D. 再闭合开关S1、S3时，电压表示数与电流表示数的比值变小
【答案】D
【解析】由电路图可知，只闭合开关S2时，灯泡L1与电阻R串联，电流表测电路中的电流，电压表测R两端的电压．
再断开开关S2，只闭合开关S1时，电路为R的简单电路，电压表测R两端的电压，电流表测电路中的电流，因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻变小，由I=可知，电路中的电流变大，即电流表示数变大，由U=IR可知，R两端的电压变大，即电压表的示数变大，故A错误；
由R=可知，电压表示数与电流表示数的比值等于R的阻值，则其比值不变，故B错误；再闭合开关S1、S3时，灯泡L1被短路，此时R与L2并联，电压表测电源两端的电压，电流表测干路电流，因电源的电压大于L1与R串联时R两端的电压，所以，电压表的示数变大；因R与L2并联后的总电阻小于L1与R串联后的总电阻，由I=可知，电流表的示数变大，故C错误；
只闭合开关S2时，电压表示数与电流表示数的比值等于R的阻值；再闭合开关S1、S3时，电压表示数与电流表示数的比值等于R与L2并联后的总电阻，因并联电路的总电阻小于任意一个分电阻，所以，再闭合开关S1、S3时，电压表示数与电流表示数的比值变小，故D正确．
11. 如图所示，水平传送带以v=0.8m/s的速度顺时针匀速转动，将行李箱轻轻的放在传动器的左端。下列分析正确的是（忽略空气阻力，传送带足够长）（ ）
A. 行李箱在传送过程中动能越来越大
B. 行李箱受到的摩擦力是阻力
C. 行李箱刚放上传送带时受到向左的静摩擦力
D. 若传送带突然停止运动，行李箱由于惯性将向右运动或倾倒
【答案】D
【解析】ABC．将行李箱轻轻的放在传动器的左端时，行李箱的速度为0，行李箱受到传动带对行李箱向右的摩擦力的作用，与传送带发生相对滑动，滑动摩擦力使行李箱向右运动，故是动力；由于摩擦力的方向和运动的方向一致，所以行李箱的速度逐渐增大，由于传动带足够长，所以行李箱的速度最终等于传送带的速度，与传送带一起向右运动。由于行李箱的质量不变，故行李箱的动能先增大后不变。故ABC错误；
D．在传送过程中，若传送带突然停止运动，行李箱由于惯性，将保持原来的运动状态，继续向右运动或倾倒。故D正确。故选D。
12. 如图所示电路，电源电压保持不变。现将电流表、串联在电路中，闭合开关S，滑动变阻器的滑片P自中点向右移动的过程中，电流表示数与电流表示数的比值变大。关于电流表、串联在电路中的位置，下列说法中正确的是（ ）
A. 电流表串联在支路，电流表串联在支路
B. 电流表串联在干路，电流表串联在支路
C. 电流表串联在支路，电流表串联在干路
D. 电流表串联在干路，电流表串联在支路
【答案】D
【解析】由题可知，R1与R2并联，滑动变阻器的滑片P自中点向右移动的过程中阻值变大，所在支路电流减小，干路电流也减小，所在支路电流不变；
C．当电流表串联在支路、电流表串联在干路中时，电流表示数减小，电流表示数也减小，A1的示数始终小于A2的示数，且两表的电流减小值相同，则两表示数的比值变小，故C错误；
A．当电流表串联在支路、电流表串联在支路时，A1示数变小，A2示数不变，则两表示数的比值变小，故A错误；
B．电流表串联在干路、电流表串联在支路时，A1示数变小，A2示数不变，则两表的示数的比值变小，故B错误；
D．电流表串联在干路、电流表串联在支路时，电流表示数变小，电流表示数变小，A1的示数始终大于A2的示数，且减小值相同，则两表示数的比值变大。故D正确。故选D。
二、填空题（每空1分，计31分）
13. 如图所示，人们通常会修筑拦河坝来提高水电站上游的水位，上游水位越高，水轮受到水的压强就越________（选填“大”或“小”）；在水从上游流向水轮的过程中，水的_________能转化为动能。
【答案】大 ；重力势能
【解析】修筑拦河坝是为了提高水位，上游水位越高，水落下时对水轮的冲击力就越大，水轮受到水的压强就越大，水轮转动的越快。
在水从上游流向水轮的过程中,水的质量不变，，重力势能转化为动能，重力势能越大，转化为的动能越多。
14. 每一次物理学的重大发现都会影响人类社会的进步和发展．_____发现了万有引力定律，才有了今天的通讯卫星；1897年英国科学家_____________发现了比原子小得多的带负电的电子为人类研究原子结构拉开了序幕；继奥斯特发现了电流的磁效应之后______发现了电磁感应现象，从此进入了电气化时代．（以上各空填物理学家的名字）
【答案】牛顿 ；汤姆孙 ；法拉第
【解析】万有引力定律是牛顿发现的；电子是汤姆孙发现的；电磁感应现象是法拉第发现的。
15. 小明乘坐爸爸驾驶的以汽油机为动力的汽车外出游玩，观察到仪表指示发动机转速为3000r/min，则这台汽油机每秒对外做功______次。利用两种或两种以上能源的汽车称为混合动力型汽车，如图所示为“并联混合动力型汽车”的原理图，这种汽车在制动减速时，电动机的飞轮与汽车轮子摩擦，电动机作为发电机使用，把动能转化成了______能，实现了对电池的充电，既节约了汽油，又减少了尾气排放。
【答案】25 ； 电
【解析】汽油机在一个工作循环中，飞轮转动两圈，对外做功一次，3000r/min，即50r/s，则每秒做功的次数为25次，并完成100个冲程。发电机是将机械能转化为电能的装置，电动机作为发电机使用，把动能转化成电能，对电池充电。
16. 电动车以其方便快捷、低能耗等特点深受广大市民的喜爱，普及率越来越高。马鞍形的车座（如图所示）可以增大受力面积，以______压强；电动车的大灯和尾灯之间是______（选填“串”或“并”）联的；刹车后，电动车不能马上停下来是因为______。
【答案】减小 ；并； 电动车具有惯性
【解析】由可知，马鞍形的车座是在压力一定时，增大受力面积，减小压强。
由题意可知，电动车前面大灯和车尾灯工作时互不影响，所以它们是并联的。
刹车后，电动车没立即停止，而是继续向前滑行，是由于电动车具有惯性，仍要保持原来的运动状态。
17. 按要求完成填空。
（1）如图甲所示，将红、绿、____三种色光照在白纸上，中间相互重叠区域会出现白光；
（2）如图乙所示，闭合开关，回形针向左移动的过程中灯泡亮度改变，这个实验说明导体的电阻与______有关；
（3）如图丙所示，此装置是为了探究电流产生的热量与______的关系，实验过程中，通过观察U形管中液面______的变化来比较电流通过电阻丝R1和R2产生的热量。
【答案】（1）蓝 ；（2）长度 ；（3）电阻大小 ； 高度差
【解析】（1）光的三原色是红绿蓝，三种色光进行等量混合可以得到白光。
（2）回形针向左移动改变了铅笔芯接入电路的长度，灯泡的亮度会改变，说明了通过灯泡的电流变化了，即电路的电阻变化了，故说明导体的电阻与导体的长度有关。
（3）两个电阻串联在电路中，电流相同，通电时间相同，电阻不同，运用控制变量法，探究电流产生热量跟电阻大小的关系。电流通过导体产生热量的多少不能直接观察，但是电阻丝发热，密封在一起的空气也会受热膨胀，于是U形管内的液柱高度差会发生变化。
18. 两种电学元件L与R的I-U关系图像如图所示，分析该图像，R的阻值为____________Ω；将L与R并联在电源两端的电压恒定为4V的电路中，干路中的电流为_______A；若将L与R串联在电源两端的电压恒定为5V的电路中，L两端的电压为______V。
【答案】 10 ； 1.2 ；1
【解析】由I-U图像可知，的阻值为
若将它们并联在电源电压为4V的电路中，由并联电路电压特点可知，L和R两端的电压都为4V，由图像可知，此时，
由并联电路电流特点可知，干路电流
若将它们串联在电源电压为5V的电路中，则串联电路中电流处处相等，由图像可知，当电路中电流为0.4A时，
电源两端的电压为
符合题意，故若将它们串联在电源电压为5V的电路中，L两端的电压为1V。
19. 付强同学用如图所示的滑轮组匀速提升箱子，箱子质量为 45 kg，动滑轮重 50 N，箱子在 10s的时间内上升了2m，不计绳重和摩擦，则箱子的重力为__________N，拉力的功率为___________W。
【答案】450 ； 100
【解析】箱子的重力为
由图可知，绳子段数为2，因为不计绳重和摩擦，绳子自由端的拉力为
绳子自由端移动的距离为
拉力做的功为
拉力的功率为
20. 小王同学设计了图甲所示的简单水温表电路．图中电源两端的电压为6V保持不变，R0是阻值为5Ω的定值电阻，R为铭牌上标有“10Ω 1A”的滑动变阻器，Rt是热敏电阻，其阻值随温度变化的图像如图乙所示，电流表采用“0~0.3A”的量程。
（1）小王在连接好电路且闭合开关后，向Rt上擦一些常温的酒精，并用扇子对着Rt扇风，他观察到的现象应该是电流表示数____________（选填“变小”或“变大”）；
（2）如果滑动变阻器接入电路中的电阻为零，那么该电路最大能测量的温度是_____℃；
（3）为了能测量0～100℃的水温，且当水温达到100℃时，要求电流表的示数达到最大值，则滑动变阻器接入电路中的电阻应调为____Ω，0℃应该与电流表刻度盘的_________A位置对应，如果电流表刻度盘改画为指示温度的刻度，且每10℃画一条刻度线，这个刻度盘的刻度________（选填“是”或“不是”）均匀的。
【答案】（1）变小 （2）60 （3） 5 ； 0.1 ；不是
【解析】【小问1】向Rt上擦一些常温的酒精，并用扇子对着Rt扇风，酒精迅速蒸发，从热敏电阻吸收部分热量，导致电阻温度降低，由图象可以看出，温度降低时热敏电阻的阻值是增大的，滑动变阻器滑片位置不变，定值电阻R0阻值不变，电路总电阻增大，已知电源电压一定，由可知，电路电流减小。
【小问2】当滑动变阻器接入电路电阻为0时，串联电路总电阻最小，电流最大，电流表采用“0~0.3A”的量程，电流表的最大示数是0.3A，电路最小阻值为
此时热敏电阻阻值为R小=R最小-R0=20Ω-5Ω=15Ω
由图像可知，此时对应的温度为60℃，即滑动变阻器接入电路中的电阻为零，那么该电路最大能测量的温度是60℃。
【小问3】由图象知，当温度为100℃时，热敏电阻的阻值为R′=10Ω，电路最小阻值为
此时滑动变阻器接入电路的阻值为R滑=R最小﹣R′﹣R0=20Ω﹣10Ω﹣5Ω=5Ω
由图可知，当温度为0℃时，热敏电阻的阻值为R″=50Ω，此时串联电路总电阻为R总=R″+R0+R滑=50Ω+5Ω+5Ω=60Ω
电路电流为
即0℃应该与电流表刻度盘的0.1A位置相对应；由图可知，电阻随温度的变化越来越慢，即电阻不与温度成正比，则变化相同温度时，电阻的变化值不同，那么电路电流的变化值也不同，因此所改表盘的刻度不均匀。
21. 如图所示，一位母亲推着婴儿车行走，当前轮遇到障碍物时，母亲向下按扶把，若把婴儿车视为杠杆，这时杠杆的支点是____；当后轮遇到障碍物时，母亲向上抬起扶把，这时婴儿车可视为____杠杆（填“省力”或“费力”）。
【答案】后轮 ；省力
【解析】当前轮遇到障碍物时向下按扶把时，婴儿车绕后轮转动，所以后轮是支点。当后轮遇到障碍物时向上抬起扶把，婴儿车绕前轮转动，所以前轮是支点，这时动力臂大于阻力臂是省力杠杆。
22. 在准备中考体育测试的训练中，小刚投出的实心球在空中的运动轨迹如图所示。若不考虑空气阻力，则实心球从离开手后到达最高点的过程中，球的机械能___________（增大/减小/不变），在最高点时，球的动能___________（大于/等于）零。
【答案】不变；大于
【解析】实心球从离开手后到达最高点的过程中，动能转化为重力势能，由于不考虑空气阻力，故机械能不变。球在最高点时，仍具有向前的速度，故球具有动能，动能大于零。
23. 有些门店当有顾客进门时，便有“欢迎光临”的电子声音发出，这是利用如图的带光敏电阻的监控装置，R1为光敏电阻，当光照强度增大时其阻值变小，R2为定值电阻，电源电压不变，当有顾客经过通道遮蔽光线时，R2两端电压___________，通过R1的电流___________（均填变化情况）。
【答案】变小 ； 变小
【解析】当光照强度增大时R1阻值变小，则当光照强度减弱时R1阻值变大，当有顾客经过通道遮蔽光线时，照在光敏电阻R1上的光线减弱，这时R1阻值变大，闭合开关后，这是一个串联电路，电路的总电阻增大，电源电压不变，根据欧姆定律可知，电路的电流变小，串联电路，电流处处相等，即流过R1、R2的电流变小，R2为定值电阻，根据欧姆定律的变换式可知，R2两端电压变小；综上所述，R2两端电压变小，通过R1的电流变小。
24. 如图所示，电源电压为6V，滑动变阻器R'的最大阻值为30，当滑动变阻器R'的滑片P在最右端时，电压表的示数为1V，则小灯泡L的电阻是______。当滑动变阻器的滑片P移到a点时，电压表的示数为Ua，滑动变阻器的功率为Pa；再移动滑片P到b点时，电压表的示数为Ub，滑动变阻器的功率为Pb。若Ua︰Ub=2︰3，Pa︰Pb=8︰9，则滑动变阻器的滑片P在a、b两点时连人电路的电阻变化了______。（不计灯丝电阻随温度的变化）。
【答案】6 ； 6
【解析】由电路图可知，灯泡L与滑动变阻器R′串联，电压表测L两端的电压，当滑动变阻器R′的滑片P在最右端时，接入电路中的电阻最大，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压U滑=U-UL=6V-1V=5V
因串联电路中各处的电流相等，所以，电路中的电流
即
解得RL=6Ω。
由题可知电流比为
因P=I2R，且Pa:Pb=8:9，所以
解得Ra=2Rb，因电源电压不变，所以电流比为电阻反比为
解得Rb=6Ω，Ra=12Ω，则滑动变阻器的滑片P在a、b两点时连入电路的电阻变化了
ΔR=12Ω-6Ω=6Ω
三、解答题（45分）
25. 如图OAB轻质杠杆，O为支点，请在图中B点处画出能使杠杆保持平衡的最小力F的示意图。

【答案】见解析
【解析】根据F1L1=F2L2可知，当F2L2不变时，要使动力F1最小，需力臂L1最长，当连接OB作为动力臂时，动力最小，故过A点作垂直于OB、方向斜向上的最小作用力F。如图所示：

26. 根据图中小磁针静止时的指向（黑色为N极），标出通电螺线管的磁感线的方向和电源的正负极。
【答案】见解析
【解析】小磁针的黑色为N极，由同名磁极相互排斥，异名磁极相互吸引可知，螺线管的左端为S极，右端为N极，在磁体的周围，磁感线从磁体的N极流出回到S极，所以磁感线的方向是向左的，由安培定则可知，螺线管上电流方向向下，因此电源左侧为正极，电源右侧为负极。如图所示：
27. 小明在做探究“电流与电阻的关系”实验时，准备了以下器材：三节干电池，定值电阻四个（5Ω、10Ω、20Ω、25Ω），电流表、电压表、滑动变阻器：“20Ω 1A”、滑动变阻器：“30Ω 1A”、滑动变阻器：“50Ω 1A”、和开关各一个、导线若干。
（1）图甲中有一根导线连接错误，请在该导线上画“×”，并在图上改正；（ ）
（2）改正电路后，先将5Ω的定值电阻接入电路，调节滑片，使电流表的示数如图乙所示；将5Ω的电阻换成10Ω的，他应调节滑片，使电压表的示数保持______V不变，再读电流表的示数；为使四个定值电阻（5Ω、10Ω、20Ω、25Ω）均能进行实验，则他应选择滑动变阻器______（、、）；
（3）另外一同学小海想要测量一只额定电压为的小灯泡L的额定功率，他选用两端电压不变的电源、已调零的电压表、滑动变阻器、阻值为的定值电阻、开关和导线连接了如图丙所示的电路。
请根据实验电路补充完成下面的主要实验步骤：
①闭合开关和，断开开关，调节滑动变阻器滑片的位置，使______；
②______，保持滑动变阻器接入电路的阻值不变，记录电压表的示数为；
③小灯泡L的额定功率______（用已知量和所测物理量的符号表示）。
【答案】（1）见解析 （2） 2 ；
（3）①. 电压表示数为 ②. 断开，闭合、 ③.
【解析】【小问1】探究电流与电阻的关系实验中，电流表与定值电阻串联，电压表与定值电阻并联，据此改错如下：
【小问2】探究电流与电阻的关系实验中，应控制定值电阻的电压不变。先将5Ω的定值电阻接入电路，调节滑片，使电流表的示数如图乙所示，选用小量程，分度值为0.02A，示数为0.4A，则控制的电压值为
所以将5Ω的电阻换成10Ω的，他应调节滑片，使电压表的示数保持2V不变。
根据串联分压原理，定值电阻变大，变阻器阻值也变大，电源电压为4.5V，则当25Ω的电阻接入电路时，则有
解得，所以为使四个定值电阻（5Ω、10Ω、20Ω、25Ω）均能进行实验，则他应选择滑动变阻器。
【小问3】①闭合开关和，断开开关，此时灯泡、、变阻器串联，电压表测灯泡电压，则应调节滑动变阻器滑片的位置，使电压表示数为，则灯泡正常发光；
②断开，闭合、，连接方式不变，电压表改测灯泡、的总电压，保持滑动变阻器接入电路的阻值不变，记录电压表的示数为，则的电压为；
③则灯泡的额定电流为，则小灯泡L的额定功率为
28. 小方在“探究电流与电压的关系”实验中，选择了以下实验器材：电源（2节新干电池）、电流表、电压表、开关、定值电阻（5Ω）、滑动变阻器和导线若干。

（1）在虚线框内画出实验原理电路图；（ ）
（2）图1是小方连接的电路实物图，在检查电路时，他发现有一根导线连接错误。请你在错误导线上打“×”，并用笔画线代替导线画出一根正确的连接导线；（ ）
（3）正确连接电路后，小方闭合开关，调节滑动变阻器，进行了多次实验，并根据实验数据画出了电流与电压的关系图像。请将图2中的图像补画完整；（ ）

（4）分析图像可得到的结论是：___________；
（5）小方又准备了4个定值电阻（10Ω、15Ω、20Ω、25Ω），然后利用上述电路“探究电流与电阻的关系”。第1次实验时小方选用了5Ω的电阻，当电压表示数如图3所示时，他记录了此时电流表的示数。第2次实验时，他将电阻由5Ω换成10Ω，然后闭合开关，则接下来小方的正确操作应是：调节滑动变阻器，___________，并记录此时电流表的示数，更换不同阻值的电阻重复实验；
（6）小方在实验中分别探究了“电流与电压”“电流与电阻”的关系，这种研究问题的方法在我们学习物理的过程经常使用，请列举一例：___________。每个实验中进行多次测量的目的是 ___________。
【答案】 （1）见解析 （2）见解析 （3） 见解析
（4） 在电阻一定时，通过导体的电流与导体两端的电压成正比 （5） 使电压表示数为2.5V （6）探究影响动能大小的因素 ； 寻找普遍规律，避免偶然性
【解析】（1）实验中需要电压表测量定值电阻两端的电压，用电流表测量电路中的电流，为了多次测量，实验中串联接入一个滑动变阻器，如图所示：

（2）在该实验中，电流表应与电阻R串联，电压表应与电阻R并联，图中电压表串联接入了电路，改正后如图所示：

（3）根据表格中的数据描点连线，如图所示：

（4）根据图像可知，在电阻一定时，通过导体的电流与导体两端的电压成正比。
（5）根据图3可知，电压表选用的是小量程，分度值为0.1V，示数为2.5V；探究电流与电阻的关系时，需要控制导体两端的电压不变，所以将电阻由5Ω换成10Ω，然后闭合开关，应调节滑动变阻器，使定值电阻两端的电压为2.5V，并记录此时电流表的示数。
（6）小方在实验中分别探究了“电流与电压”“电流与电阻”的关系，采用的是控制变量法，探究影响动能大小的因素、探究液体内部压强的影响因素等实验采用了该方法。
本实验进行了多次测量，得到多组实验数据，这样做的主要目的是：寻找普遍规律，避免偶然性。
29. 一个标有“220V 100W”的白炽灯接在220V的电源两端，如图所示，输电线上的总电阻为R线，小灯泡发光时的实际功率是81W（电源电压不变，不计灯泡电阻的变化）。
（1）求出此时白炽灯RL两端的电压；
（2）求出此时输电线损耗的电功率P线；
（3）通过计算说明，当电源输出功率P总保持不变，通过提高输出电压的方法，可以降低输电线上损耗的电功率。
【答案】（1）198V；（2）9W；（3）见
【解析】解：（1）灯丝的电阻
灯泡的实际电压
（2）串联电流为
定值电阻分压U1=U-UL=220V-198V=22V
此时输电线损耗的电功率
（3）电源输出功率P总保持不变，由P总=UI可知，提高输出电压U时，电路中的电流I减小，根据P线=I2R线可知，输电线上损耗的电功率P线减小。
答：（1）此时白炽灯RL两端的电压198V；
（2）此时输电线损耗的电功率9W；
（3）见解析。
30. 为应对气候变化,我国提出“二氧化碳排放争取2060年前实现碳中和”的目标，大力推动电动汽车发展。电动汽车以其环保、轻便的优势，正逐渐被人们接受。无线充电技术以无线传输电能代替有线传输电能，在电动汽车领域的应用一直备受关注。某地铺设了一条12公里长的无线充电路段，道路下面铺有通电发射线圈，汽车底部配有接收线圈及与其相连的电池，这样可以实现汽车一边行驶一边充电。其装置及原理图如图所示：
（1）在电动汽车无线充电技术中，应用的原理有_______和________；
（2）该类汽车无线充电技术至今未得到广泛推广，其中一个重要原因是充电效率低，仅为50%。若该道路可提供的充电功率为5kW，要给一个电池容量为10kW·h的电动汽车充满电，需要的时间为________。
（3）该电池容量为10kW·h的电动汽车充满电后，在正常道路上以36km/h的速度匀速行驶时，受到的阻力为1000N。若电能的80%转化为有用的机械能，在数值上等于电机牵引力做的功，则汽车运动的最大距离为_______m。
【答案】（1） 电流的磁效应 ；电磁感应 （2）4小时 （3）2.88×104
【解析】（1）任何通有电流的导线都可以在其周围产生磁场的现象，称为电流的磁效应；利用磁场产生电流的现象叫做电磁感应现象；在上述电动汽车无线充电技术中，道路下面铺的通电发射线圈应用了电流的磁效应，汽车底部配有接收线圈及与其相连的电池应用了电磁感应。
（2）该种汽车无线充电效率仅为50%，该道路可提供的充电功率为5kW，要给一个电池容量为10kW·h的电动汽车充满电，需要的时间为
（3）该电池容量为10kW·h的电动汽车充满电后，在正常道路上以36km/h的速度匀速行驶时，牵引力大小等于受到的阻力1000N，若电能的80%转化为有用的机械能，则转化出的最大机械能为
汽车运动的最大距离为
科普阅读题
31. 阅读短文，回答问题：
智能手机
随着智能手机的日益普及，人们的日常生活发生了翻天覆地的变化。在众多APP帮助下，人们通过智能手机可以实现轻松出行、远距离通信、线上支付、网上办公等活动。手机电池作为手机的一个重要部分，目前正朝着大容量、快蓄电、长待机的方向发展。某款手机锂电池上标有“电压：3.7V容量：4000mA•h”字样。该手机搭配了超级快充功能，采取的方式是保持充电器的电压不变，将电流从原来的1A变为5A，极大的提高了充电功率。电池充满电后，持续使用一段时间，屏幕显示剩余电量不足20%时，系统就会发出“是否开启省电模式”的提示，此时最好给手机充电续航。若无法充电，则开启“省电模式”后，手机显示还可以持续使用2h，电量将耗尽。
手机无线充电是目前比较新的一门技术，无线充电就是不借助数据线等导线对手机进行充电，从而增加手机的续航时间。现阶段使用较多的一种无线充电技术的原理如图甲、乙所示，交流电流过送电线圈（无线充电板）产生磁场，智能手机（受电线圈）放在无线充电板上就能充电，并将电能储存到手机的锂电池内。
(1)文中描述的手机快充功能将充电功率变为原来的______倍。为了防止手机温度过高，手机的散热部件应选用导热快、比热容______（选填“大”或“小”）的材料。
(2)手机在无线充电时，手机中的受电线圈会产生______，无线充电工作原理与______（选填“发电机”或“电动机”）工作原理相似。
(3)文中锂电池最好在电能还剩______J时给它及时充电，此手机在“省电模式”下使用时的平均功率为______W。
【答案】 (1) 5 ； 大 (2) 感应电流；发电机 (3) 10656 ；1.48
【解析】(1)根据题意可知，快充时，电流由1A变为原来的5A，所以电流变为原来的5倍，由P=UI可知，该款手机的快充功能将充电功率变为原来的5倍；因为比热容大的物质，升高相同的温度，吸热较多，因此为了防止手机温度过高，手机的散热部件应选用导热快、比热容大的材料。
(2)智能手机放在无线充电板上时，受电线圈靠近该磁场时就会产生感应电流，给智能手机充电，这是利用电磁感应原理工作的；发电机是利用电磁感应原理工作的，因此无线充电工作原理与发电机工作原理相似。
(3)剩余的能量W=20%UQ=20%×3.7V×4000×10-3A×3600s=10656J
手机在“省电模式”下使用时平均功率
