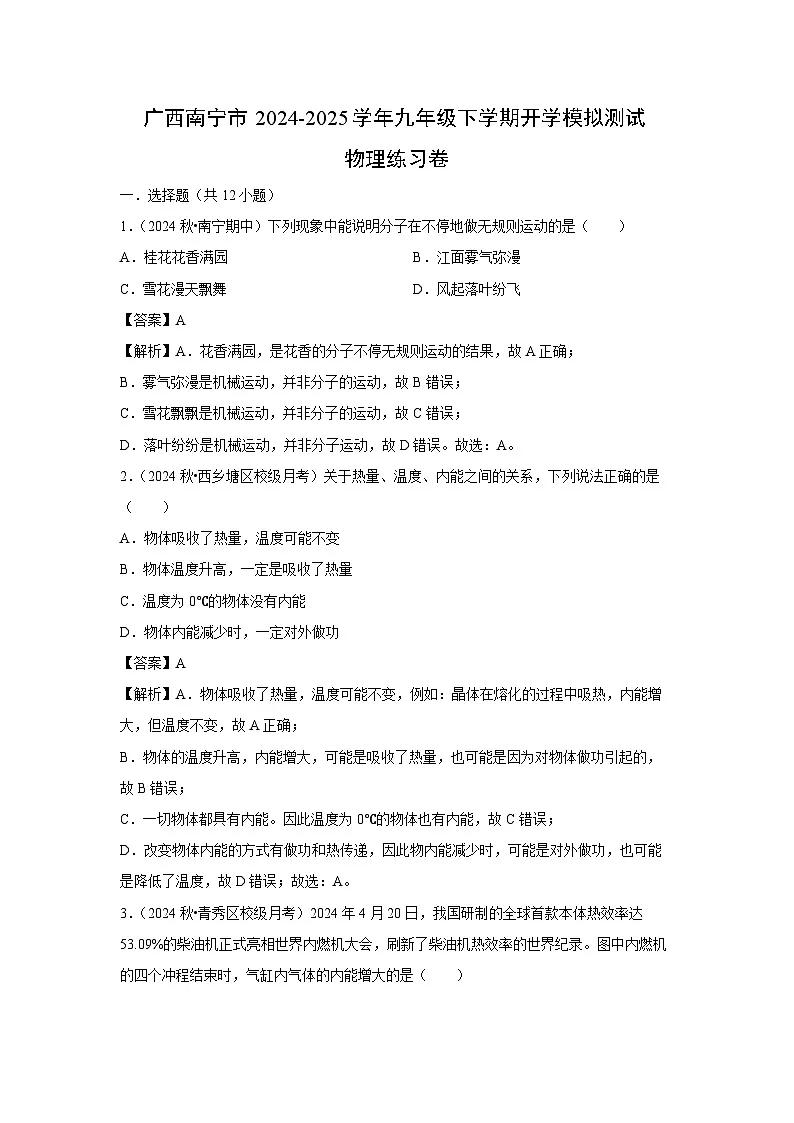

广西南宁市2024-2025学年九年级下学期开学适应性模拟测试练习卷物理试卷（解析版）

这是一份广西南宁市2024-2025学年九年级下学期开学适应性模拟测试练习卷物理试卷（解析版），共17页。
1．（2024秋•南宁期中）下列现象中能说明分子在不停地做无规则运动的是（ ）
A．桂花花香满园B．江面雾气弥漫
C．雪花漫天飘舞D．风起落叶纷飞
【答案】A
【解析】A．花香满园，是花香的分子不停无规则运动的结果，故A正确；
B．雾气弥漫是机械运动，并非分子的运动，故B错误；
C．雪花飘飘是机械运动，并非分子的运动，故C错误；
D．落叶纷纷是机械运动，并非分子运动，故D错误。故选：A。
2．（2024秋•西乡塘区校级月考）关于热量、温度、内能之间的关系，下列说法正确的是（ ）
A．物体吸收了热量，温度可能不变
B．物体温度升高，一定是吸收了热量
C．温度为0℃的物体没有内能
D．物体内能减少时，一定对外做功
【答案】A
【解析】A．物体吸收了热量，温度可能不变，例如：晶体在熔化的过程中吸热，内能增大，但温度不变，故A正确；
B．物体的温度升高，内能增大，可能是吸收了热量，也可能是因为对物体做功引起的，故B错误；
C．一切物体都具有内能。因此温度为0℃的物体也有内能，故C错误；
D．改变物体内能的方式有做功和热传递，因此物内能减少时，可能是对外做功，也可能是降低了温度，故D错误；故选：A。

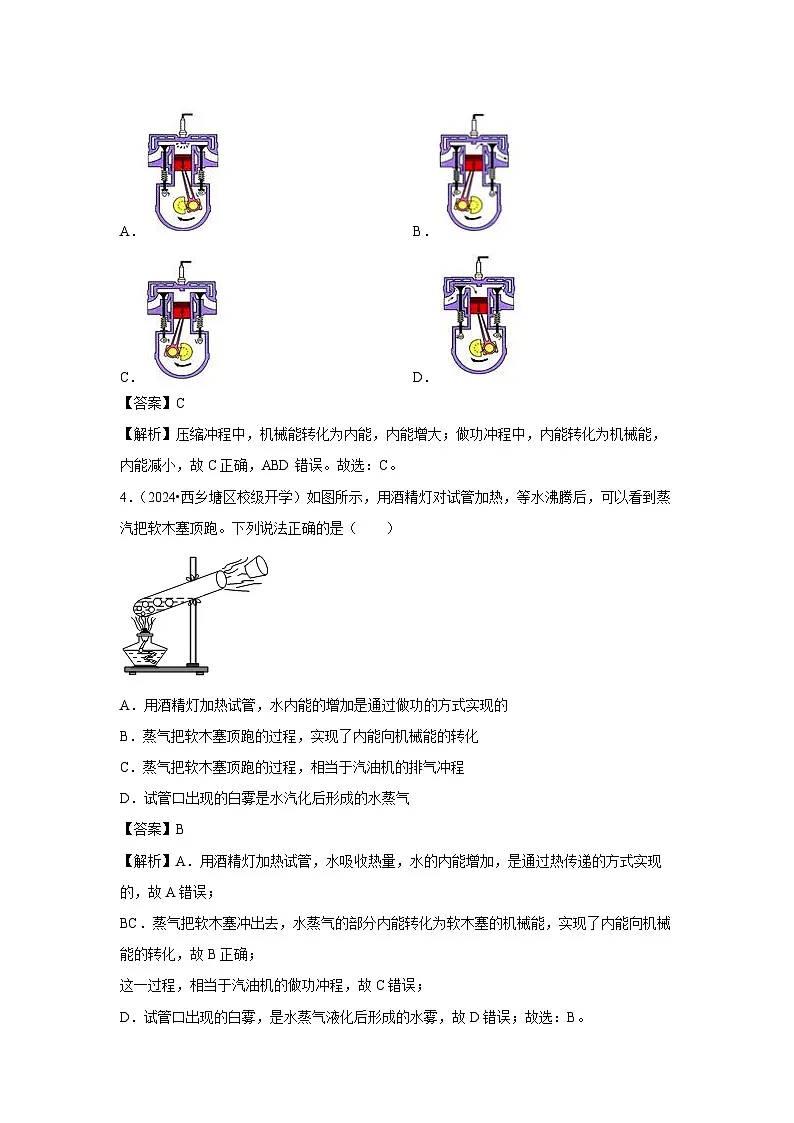

3．（2024秋•青秀区校级月考）2024年4月20日，我国研制的全球首款本体热效率达53.09%的柴油机正式亮相世界内燃机大会，刷新了柴油机热效率的世界纪录。图中内燃机的四个冲程结束时，气缸内气体的内能增大的是（ ）
A．B．
C．D．
【答案】C
【解析】压缩冲程中，机械能转化为内能，内能增大；做功冲程中，内能转化为机械能，内能减小，故C正确，ABD错误。故选：C。
4．（2024•西乡塘区校级开学）如图所示，用酒精灯对试管加热，等水沸腾后，可以看到蒸汽把软木塞顶跑。下列说法正确的是（ ）
A．用酒精灯加热试管，水内能的增加是通过做功的方式实现的
B．蒸气把软木塞顶跑的过程，实现了内能向机械能的转化
C．蒸气把软木塞顶跑的过程，相当于汽油机的排气冲程
D．试管口出现的白雾是水汽化后形成的水蒸气
【答案】B
【解析】A．用酒精灯加热试管，水吸收热量，水的内能增加，是通过热传递的方式实现的，故A错误；
BC．蒸气把软木塞冲出去，水蒸气的部分内能转化为软木塞的机械能，实现了内能向机械能的转化，故B正确；
这一过程，相当于汽油机的做功冲程，故C错误；
D．试管口出现的白雾，是水蒸气液化后形成的水雾，故D错误；故选：B。

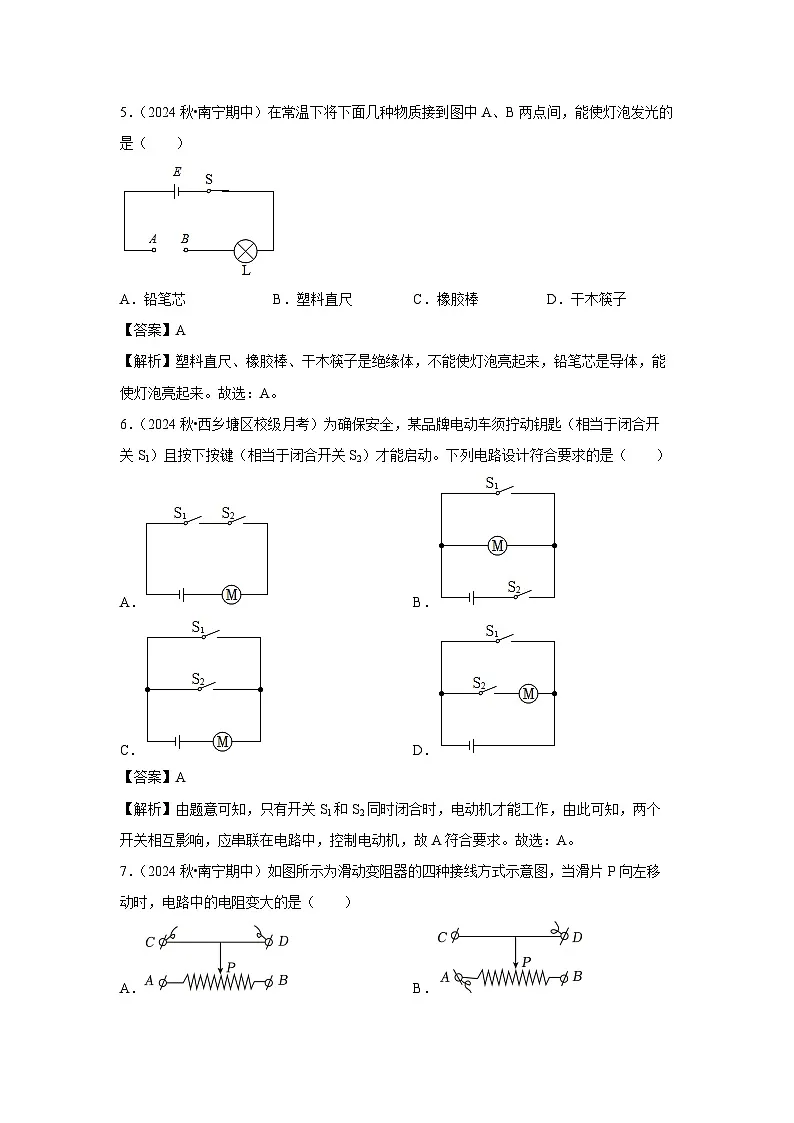

5．（2024秋•南宁期中）在常温下将下面几种物质接到图中A、B两点间，能使灯泡发光的是（ ）
A．铅笔芯B．塑料直尺C．橡胶棒D．干木筷子
【答案】A
【解析】塑料直尺、橡胶棒、干木筷子是绝缘体，不能使灯泡亮起来，铅笔芯是导体，能使灯泡亮起来。故选：A。
6．（2024秋•西乡塘区校级月考）为确保安全，某品牌电动车须拧动钥匙（相当于闭合开关S1）且按下按键（相当于闭合开关S2）才能启动。下列电路设计符合要求的是（ ）
A．B．
C．D．
【答案】A
【解析】由题意可知，只有开关S1和S2同时闭合时，电动机才能工作，由此可知，两个开关相互影响，应串联在电路中，控制电动机，故A符合要求。故选：A。
7．（2024秋•南宁期中）如图所示为滑动变阻器的四种接线方式示意图，当滑片P向左移动时，电路中的电阻变大的是（ ）
A．B．
C．D．
【答案】D
【解析】当滑片P向左移动时，电路中的电阻变大，即接入电路的下面的电阻丝的长度变长。A．接线柱C、D接入电路，此时相当于滑动变阻器的电阻完全没有接入电路，当滑片P向左移动时，不能改变接入电路的电阻大小，故A不符合题意；
B．接线柱A、D接入电路，当滑片P向左移动时，接入电路的电阻丝AP的长度变短，所以电路中的电阻变小，故B不符合题意；
C．接线柱A、B接入电路，整个电阻丝全部接入电路，无论滑片P如何移动，滑动变阻器接入电路的电阻值都为滑动变阻器的最大阻值，不发生变化，故C不符合题意；
D．接线柱B、D接入电路，滑片P向左移动时，接入电路的电阻丝PB的长度变长，所以电路中的电阻变大，故D符合题意。故选：D。
8．（2024•兴宁区校级模拟）在“设计制作一个调光灯”的实践活动中，小明设计了如图所示的电路，用A、B两个金属夹子将一根铅笔芯接入电路中，当B夹子左右移动时，小灯泡的亮度会发生变化。下列关于这一装置的说法中正确的是（ ）
A．将铅笔芯换成塑料吸管，灯泡也能亮起
B．本实验可通过灯泡的亮暗反映接入电路的电阻大小
C．实验过程中电阻变化的主要因素是改变了横截面积
D．增加一节干电池，灯泡会更亮，说明铅笔芯电阻随电压的增大而减小了
【答案】B
【解析】A．铅笔芯是导体，容易导电，塑料吸管是绝缘体，不容易导电，因此把铅笔芯换成塑料吸管后灯泡不会亮，故A错误；
B．电源电压不变，接入电路电阻变大时，电路中的电流就会变小，灯泡会变暗，因此可以通过灯泡的亮暗反映接入电路的电阻大小，故B正确；
C．当B夹子左右移动时，因铅笔芯接入电路的长度发生变化，因此接入电路的阻值发生变化，故C错误；
D．电阻是导体自身的一种性质，与导体的材料、长度、横截面积、温度有关，与电压、电流无关，故D错误。故选：B。
9．（2024秋•南宁期末）在“探究电流与电压的关系”实验中，分别用电阻R1、R2进行实验，并根据各自的实验数据绘制出如图所示的I﹣U关系图象，由图可知（ ）
A．R1＞R2
B．R1＜R2
C．通过导体的电流与导体两端的电压成反比
D．将它们串联接到同一电路中，通过R1的电流较大
【答案】B
【解析】AB．由图象可知，两电阻两端的电压相等时，通过R1的电流大于通过R2的电流，即I1＞I2，由I＝可知，电压一定时，电流与电阻成反比，则R1＜R2，故A错误，B正确；
C．由I＝可知，电阻一定时，通过导体的电流与导体两端的电压成正比，故C错误；
D．将它们串联接到同一电路中，根据串联电路中电流相等可知，通过R1、R2的电流一样大，故D错误。故选：B。
10．（2022秋•南宁月考）如图甲所示是高铁上烟雾报警器的简化原理图，其中电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值与光照强度的关系如图乙所示。射向光敏电阻的激光被烟雾遮挡时，下列说法正确的是（ ）
A．光敏电阻R的阻值减小
B．电流表的示数增大
C．电压表的示数增大
D．电压表的示数不变
【答案】C
【解析】图甲中，闭合开关，R、R0串联，电流表测量电路中的电流，电压表测量光敏电阻R两端的电压；当有烟雾遮挡射向光敏电阻的激光时，光照强度减小，由图乙可知，光敏电阻R的阻值变大，由I＝可知，电路中的电流变小，即电流表示数变小；根据串联分压原理可知R两端的电压变大，即电压表的示数变大，故ABD错误，C正确。故选C。
11．（2024•青秀区校级开学）如图所示是一种电能表，下列说法中正确的是（ ）
A．电能表是测量电功率的仪表
B．铝盘转得越快说明电流做功越快
C．该电能表的读数为3021kW•h
D．铝盘每转过1500转电路消耗电能2kW•h
【答案】B
【解析】A．电能表是测量用电器消耗的电能的，不是测量电功率，故A错误；
B．电能表的铝盘转得越快，表示消耗的电能越快，即电流做功越快，故B正确；
C．电能表的读数是302.1kW•h，故C错误；
D．3000r/kW•h表示电路中用电器每消耗1kW•h的电能，电能表转盘转3000转，铝盘每转过1500转电路消耗的电能W＝kW•h＝0.5kW•h，故D错误。故选：B。
12．（2023•青秀区校级二模）用如图所示的实验装置探究“电流通过导体时产生的热量与什么因素有关”，装置中铜丝与镍铬合金丝的长度与横截面积均相同。关于此实验以下说法中不正确的是（ ）
A．通过比较温度计变化的示数来比较电流产生热量的多少
B．甲、乙两瓶中可以装质量相同的不同液体
C．该实验装置可以探究通电导体产生的热量与电阻的关系
D．增加秒表，该实验装置还可以探究通电导体产生的热量与电流的关系
【答案】B
【解析】A．通过比较温度计变化的示数来比较电流产生热量的多少，故A正确；
B．如果甲、乙两瓶中装质量相同的不同液体，不能控制吸收热量相同，则升高的温度不能代表产生电热的多少，故B错误；
C．由图示实验可知，两阻值不同的电阻丝串联，通过电阻丝的电流与通电时间相等而电阻阻值不同，此装置可以探究电流产生的热量与电阻的关系，故C正确；
D．由图可知，通过调节滑动变阻器滑片，可以改变通过电阻丝的电流，通过秒表可以控制加热的时间，使吸收热量相同，所以能研究导体产生的热量与电流的关系，故D正确。
故选：B。
二．填空题（共8小题）
13．（2024•兴宁区校级模拟）如图所示，这是我国古老的医疗技法─刮痧，当刮痧板在身体上刮动时，身体会感觉到热，这是通过 方式增加身体的内能；刮痧时要在皮肤上涂一些药油，当体表温度升高后，药油渗入人体的速度加快，这说明分子的热运动与物体的 有关。
【答案】做功；温度。
【解析】当刮痧板在身体上刮动时，刮痧板与身体摩擦做功，通过做功方式增加内能，身体会感觉到热；当体表温度升高后，药物分子无规则运动的速度加快，所以渗入人体的速度加快，说明分子的热运动与物体的温度有关。故答案为：做功；温度。
14．（2024秋•西乡塘区校级月考）如图所示是一定质量的某种物质在熔化时温度随时间变化的图象，t1时物体的内能 （填“大于”“等于”或“小于”）t2时物体的内能。若相同时间内该物质吸收热量相等，由图象可知，这种物质液态时的比热容 （填“大于”“等于”或“小于”）固态时的比热容。
【答案】小于；大于
【解析】由图知，该物质在熔化过程中，温度保持不变，所以该物质为晶体。在AB段，该物质处于熔化过程中，不断吸收热量，内能增大，故t1时物体的内能小于t2时物体的内能；相同时间内该物质吸收热量相等，由图象可知，物质固态时（OA段）升温快，液态时（BC段）升温慢，因此这种物质液态时的比热容大于固态时的比热容。
故答案为：小于；大于。
15．（2024秋•青秀区校级月考）体积为0.28m3、热值为3.6×107J/m3的煤气完全燃烧放出的热量为 J，若这些热量的10%被温度为30℃、质量为3kg的水吸收，已知当地气压为一标准大气压，则水的末温为 ℃。
【答案】1.008×107；100。
【解析】煤气完全燃烧放出的热量：Q放＝Vq＝0.28m3×3.6×107J/m3＝1.008×107J；
由η＝×100%可得，水吸收的热量：Q吸＝ηQ放＝10%×1.008×107J＝1.008×106J，
由Q吸＝cm（t﹣t0）可得，水的末温：
t＝+t0＝+30℃＝110℃，
因当地气压为一标准大气压，水的沸点为100℃，故水的末温为100℃。
故答案为：1.008×107；100。
16．（2024秋•青秀区校级月考）航天航空用液态氢作燃料发射火箭是因为液态氢的 大；现有甲、乙两种物质，其质量之比是3：5，比热容之比是3：2，则升高相同温度时吸收的热量之比是 。
【答案】热值；9：10。
【解析】航天航空用液态氢作燃料发射火箭，是因为液态氢的热值大。热值是燃料的一种特性，它表示单位质量的某种燃料完全燃烧时所释放出的热量。在质量相同的情况下，热值大的燃料完全燃烧时释放的热量多，因此液态氢被选作航天航空的燃料。
甲、乙两种物质吸收热量的计算。已知甲、乙两种物质的质量之比是3：5，比热容之比是3：2，并且它们升高的温度是相同的。
根据热量的计算公式Q＝cmΔt，我们可以得出甲、乙两种物质吸收热量的比值为：
；
将已知的质量之比和比热容之比代入上式，得：；
所以，甲、乙两种物质升高相同温度时吸收的热量之比是9：10。
故答案为：热值；9：10。
17．（2024秋•青秀区校级月考）如图所示的插线板中，a接电源，b接台灯，c接电风扇，两个正常工作的用电器连接方式是 联。若关闭电风扇，a处的电流 （选填“减小”、“增大”或“不变”）。
【答案】并；减小
【解析】根据题意可知这是家庭电路的一部分，在家庭电路中台灯和电风扇是并联的；图中a点在干路上，b、c两点在两条支路上；并联电路电流的特点是干路电流等于各支路电流之和，因此有Ia＝Ib+Ic，若关闭电风扇，少了Ic，则a处的电流减小。
故答案为：并；减小。
18．（2024•南宁模拟）如图，将白炽灯灯丝接入电路，闭合开关后小灯泡发光，通过白炽灯灯丝和小灯泡的电流 （选填“相等”或“不相等”）；加热灯丝，小灯泡变暗，说明温度越高导体电阻越 。
【答案】相等；大。
【解析】将白炽灯灯丝接入电路，闭合开关后小灯泡发光，通过白炽灯灯丝和小灯泡的电流相等；加热灯丝，温度升高，小灯泡变暗，说明电流变小，可知电路中的电阻变大，说明温度越高导体电阻越大。故答案为：相等；大。
19．（2024秋•西乡塘区校级月考）如图为灯泡L和定值电阻R的I﹣U图象，若将L和R并联在电源电压为3V的电路中，干路电流为 A；若将其串联在电源电压为4V的电路中，L和R的阻值之比为 。
【答案】0.6；1：3。
【解析】并联电路各个支路两端的电压相等，由图可知，当电源电压为3V时，通过R的电流为0.2A，通过L的电流为0.4A，则干路的电流为：I'＝IR+IL＝0.2A+0.4A＝0.6A；
将L和R串联在电源电压为4V的电路中，串联电路各处电流相等，串联电路总电压等于各部分电压之和，根据串联电路规律可知，通过小灯泡和定值电阻的电流相同，且小灯泡和定值电阻两端电压之和等于电源电压，由图可知当I＝0.2A时，UL＝1V，UR＝3V，
则L与R的阻值之比为。故答案为：0.6；1：3。
20．（2024秋•兴宁区校级月考）如图所示为电烤炉的简化电路图，阅读说明书后得知：R1、R2均为电热丝，R1＝44Ω，R2＝66Ω。当开关S1闭合，S2处于不同状态时，电烤炉处于不同挡位，闭合S1、S2时，电烤炉处于 挡状态（选填“低温”、“高温”）；电烤炉分别处于高温挡与低温挡状态时，电路在相同时间内所消耗的电能之比为 （忽略温度对电阻的影响）。
【答案】高温；5：3。
【解析】A．当S1闭合，S2断开，R1、R2串联；当S1、S2闭合时，R1被短路，电路为R2的简单电路；因串联电路中的总电阻大于任一分电阻，所以由P＝UI＝可知，当S1、S2闭合时，电路为R2的简单电路时，电路中的电阻最小，电功率最大，电烤炉为高温挡；
B．电烤炉处于高温挡时，电路为R2的简单电路，电路中的电流：I高＝＝＝A，
电烤炉处于低温挡时，R1、R2串联，电路中的电流：I低＝＝＝＝2A，
由W＝UIt可知，电烤炉处于高温挡与低温挡状态时，电路在相同时间内所消耗的电能之比：W高：W低＝UI高t：UI低t＝A：2A＝5：3。故答案为：高温；5：3。
三．实验探究题（共3小题）
21．（2024秋•青秀区校级月考）如图所示，甲、乙、丙三个装置完全相同，燃料的质量都是10g：
（1）实验中，液体1、2的 和初温相同；燃料燃烧时，化学能转化为 能；
（2）为了比较不同物质的吸热能力，应选择 两装置进行实验，并通过 （选填“温度计示数”或“加热时间”）来反映不同物质吸热的多少；
（3）同时点燃甲、丙两装置中的燃料，对初温都相等的液体1进行加热，通过观察温度计示数的变化判断燃料a、b的热值大小。当燃料a、b全部燃烧完后，甲装置中温度计的示数是80℃，丙装置中温度计的示数是90℃，由此判断燃料 （选填“a”或“b”）的热值较大；
（4）若液体1是水，根据记录的数据，先计算出水吸收的热量，再计算出燃料a、b的热值，该计算结果 （选填“不变”、“偏大”或“偏小”），原因是 。
【答案】（1）质量；内；（2）甲、乙；加热时间；（3）b；（4）偏小；给水加热时有热损失，且燃烧不可能完全燃烧。
【解析】（1）液体吸收热量后温度的变化，与吸热的多少及质量有关，所以还要控制两杯液体的质量相等；燃料燃烧后，化学能转化为内能；
（2）比较不同物质吸热升温的特点，应控制燃料相同而吸热物质不同，应选择甲、乙两图进行实验；不同物质吸热的多少是通过加热时间来反映的；
（3）当甲、丙两装置的燃料完全燃烧完后，甲装置中温度计读数是80℃，而丙装置的读数是90℃．根据公式Q吸＝cmΔt可知，燃料b加热的那杯液体吸热多，说明在质量相同时燃料b放出的热量较多，由q＝可判断燃料b的热值大于燃料a的热值；
（4）由于给水加热时有热损失，且燃烧不可能完全燃烧，因此根据Q吸＝cm（t﹣t0）计算出水吸收的热量要比燃料完全燃烧放出的热量小，利用这个热量和公式q＝计算出燃料a和燃料b的热值偏小。
故答案为：（1）质量；内；（2）甲、乙；加热时间；（3）b；（4）偏小；给水加热时有热损失，且燃烧不可能完全燃烧。
22．（2024秋•西乡塘区校级月考）如图甲所示是“探究影响导体电阻大小的因素”的实验，在实验中使用四根电阻丝，其规格如表。
（1）实验中通过观察灯泡的亮度来比较导体电阻大小，此处用到的实验方法是 法；
（2）分别将编号为 的两根电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的材料有关；
（3）分别将编号为B、C的电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的 有关；
（4）实验过程中，某同学更换电阻丝后发现小灯泡的亮度变化不明显，改进的措施是： ；
（5）如图乙所示，将灯丝接入电路，闭合开关后灯泡发光，给灯丝缓慢加热，小灯泡亮度将变 （选填“暗”或“亮”），这现象说明灯丝电阻与温度有关，随温度升高而 （选填“增大”或“减小”）；
（6）很多地区进行家庭供电线路改造，把电线换成更粗的，原因是在材料和长度一定的条件下，粗的导线电阻更 （选填“大”或“小”），在导线上损失的电能更少。
【答案】（1）转换；（2）A、B；（3）横截面积；（4）在电路中串联一个电流表；
（5）暗；增大；（6）小。
【解析】（1）将不同的电阻丝接入电路，电流大小不同，灯泡亮度不同，因此实验中是通过观察灯泡亮度来比较电阻大小的，这种研究问题的方法叫做转换法；
（2）要探究导体的电阻与导体材料的关系，应控制长度和横截面积相同，而材料不同，因此应将编号为A、B的电阻丝接入电路进行实验；
（3）如果选用编号为B、C两根电阻丝进行实验，即此时的长度和材料相同，但横截面积不同，故是为了验证导体的电阻与横截面积的关系；
（4）发现小灯泡的亮度变化不明显，则电路的电流变化较小；由于电流表能精确测量电流的大小，所以可在电路中串联一个电流表完成实验；
（5）如图乙所示，将灯丝接入电路，闭合开关后灯泡发光，给灯丝缓慢加热，小灯泡亮度将变暗，这现象说明灯丝电阻与温度有关，随温度升高而增大；
（6）很多地区进行家庭供电线路改造，把电线换成更粗的，原因是在材料和长度一定的条件下，横截面积越大，电阻越小，实验粗的导线电阻更小。
故答案为：（1）转换；（2）A、B；（3）横截面积；（4）在电路中串联一个电流表；（5）暗；增大；（6）小。
23．（2024秋•兴宁区校级月考）实验小组在测量额定电压为2.5V小灯泡L的额定功率时，选择了电压恒定的电源、滑动变阻器、电压表和电流表等器材，设计了如图甲所示的电路。
（1）按图甲所示的电路正确连接，闭合开关前，电压表示数乙所示，接下来的正确操作是将电压表的指针 ；
（2）适当移动滑片，当电压表的示数为2V时，为了测小灯泡的额定功率，应使滑动变阻器连入电路的阻值 （选填“变大”或“变小”）。
（3）实验结束后，有同学提出可以用小灯泡代替定值电阻来探究“电流与电压的关系”，老师指出这样操作是 （选填“可行”或“不可行”）的，原因是小灯泡的电阻随 的变化而变化。
（4）另一个实验小组使用的电压表损坏了，于是他们用一个电流表测量额定电压为U额的小灯泡L2的额定功率，如图丙，已知定值电阻的阻值为R0、电源电压未知。请你完成下面的步骤：
①只闭合开关S和S1，调节滑动变阻器的滑片，使灯泡正常发光。
② ，滑动变阻器滑片位置 （选填“保持不动”、“向右移动”或“向左移动”），读出电流表的计数为I。
③小灯泡L2的额定功率表达式为：P额＝ （用U额、R0、I表示）。
【答案】（1）调零；（2）变小；（3）不可行；温度；
（4）②只闭合开关S和S2；保持不动；③U额×（I﹣）。
【解析】（1）闭合开关前，电压表示数乙所示，即电压表指针没有与零刻度线对齐，故接下来的正确操作是将电压表的指针调零；
（2）适当移动滑片，当电压表的示数为2V，小于灯泡额定电压2.5V，为了测小灯泡的额定功率，应增大灯泡两端电压，根据串联电路电压规律，应减小滑动变阻器两端电压，根据分压原理，应减小滑动变阻器接入电路的阻值；
（3）在探究“电流与电压的关系”实验中，需控制电阻阻值不变，而灯丝的电阻随温度的升高而增大，故不能用小灯泡代替定值电阻来探究“电流与电压的关系”；
（4）实验步骤：
①只闭合开关S和S1，调节滑动变阻器的滑片，使灯泡正常发光；
②只闭合开关S和S2，滑动变阻器滑片位置保持不动，读出电流表的计数为I；
③在步骤①中，灯泡和R0并联，电流表测定值电阻的电流，由欧姆定律，定值电阻的电压为：U0＝I0R0＝×R0＝U额，根据并联电路电压的规律，灯两端的电压为额定电压，此时灯正常发光；在步骤②中，电流表测灯与R0并联的总电流，因电路的连接关系没有改变，各电阻的大小和通过的电流不变，灯仍正常发光，根据并联电路电流的规律，灯的额定电流：I额＝I﹣I0＝I﹣，
则小灯泡L2的额定功率表达式为：P额＝U额I额＝U额×（I﹣）。
故答案为：（1）调零；（2）变小；（3）不可行；温度；（4）②只闭合开关S和S2；保持不动；③U额×（I﹣）。
四．计算题（共2小题）
24．（2024秋•兴宁区月考）为了测量某种液体的比热容，把质量为1kg的铁块加热到80℃后，迅速投入质量为2kg、温度为20℃的待测液体中，混合后的共同温度是30℃，不计热量损失，铁的比热容c铁＝0.46×103J/（kg•℃）。求：
（1）铁块降低的温度；
（2）铁块放出的热量；
（3）这种液体的比热容。
【答案】（1）50℃；（2）2.3×104J；（3）1.15×103J/（kg•℃）。
【解析】（1）铁块降低的温度：Δt铁＝t0铁﹣t＝80℃﹣30℃＝50℃；
（2）铁块放出的热量：Q放＝c铁m铁Δt铁＝0.46×103J/（kg•℃）×1kg×50℃＝2.3×104J；
（3）不计热量损失，液体吸收的热量Q吸＝Q放＝2.76×104J，液体升高的温度：Δt液＝t﹣t0液＝30℃﹣20℃＝10℃，
则这种液体的比热容：c液＝＝＝1.15×103J/（kg•℃）。
答：（1）铁块降低的温度为50℃；
（2）铁块放出的热量为2.3×104J；
（3）这种液体的比热容为1.15×103J/（kg•℃）。
25．（2024春•西乡塘区校级月考）如图甲所示电路，R为压敏电阻，其电阻随着压力的变化如图乙所示。电源电压保持不变，当电压表的示数为4V时，电流表示数为0.4A。当压敏电阻所受压力F1＝30N时，电路中的电流为I；当压敏电阻所受压力F2＝40N时，电路中的电流为I2；且I1与I2相差0.12A。求：
（1）R0的阻值；
（2）当电压表为4V时，R0在1min内产生的热量；
（3）电源电压U。
【答案】（1）10Ω；（2）96J；（3）12V。
【解析】（1）由图乙可知，R和R0串联，电流表测量电路中的电流，电压表测R0的电压，电压表的示数为4V，即R0的电压为4V，
电流表的示数为0.4A，根据串联电路的电流特点可知，R0的电流为0.4A，
由I＝可知，R0的阻值：R0＝＝＝10Ω；
（2）当电压表为4V时，R0在1min内产生的热量：
Q0＝R0t＝（0.4A）2×10Ω×1×60s＝96J；
（3）根据图像知，当压力F1＝30N时，R1＝15Ω，
当压力F2＝40N时，R2＝10Ω，
所以R1时电路总电阻更大，电流更小，
I1与I2相差0.12A，因此I2＝I1+0.12A，
电源电压不变，因此U＝I1（R0+R1）＝I2（R0+R2），
代入数据I1（10Ω+15Ω）＝（I1+0.12A）×（10Ω+10Ω），
解得I1＝0.48A，U＝12V。
答：（1）R0的阻值为10Ω；
（2）当电压表为4V时，R0在1min内产生的热量为96J；
（3）电源电压U为12V。
编号
材料
长度/m
横截面积/mm2
灯泡亮度
A
锰铜合金
0.5
0.8
亮
B
镍铬合金
0.5
0.8
较亮
C
镍铬合金
0.5
0.4
较暗
D
镍铬合金
1.0
0.4
暗
