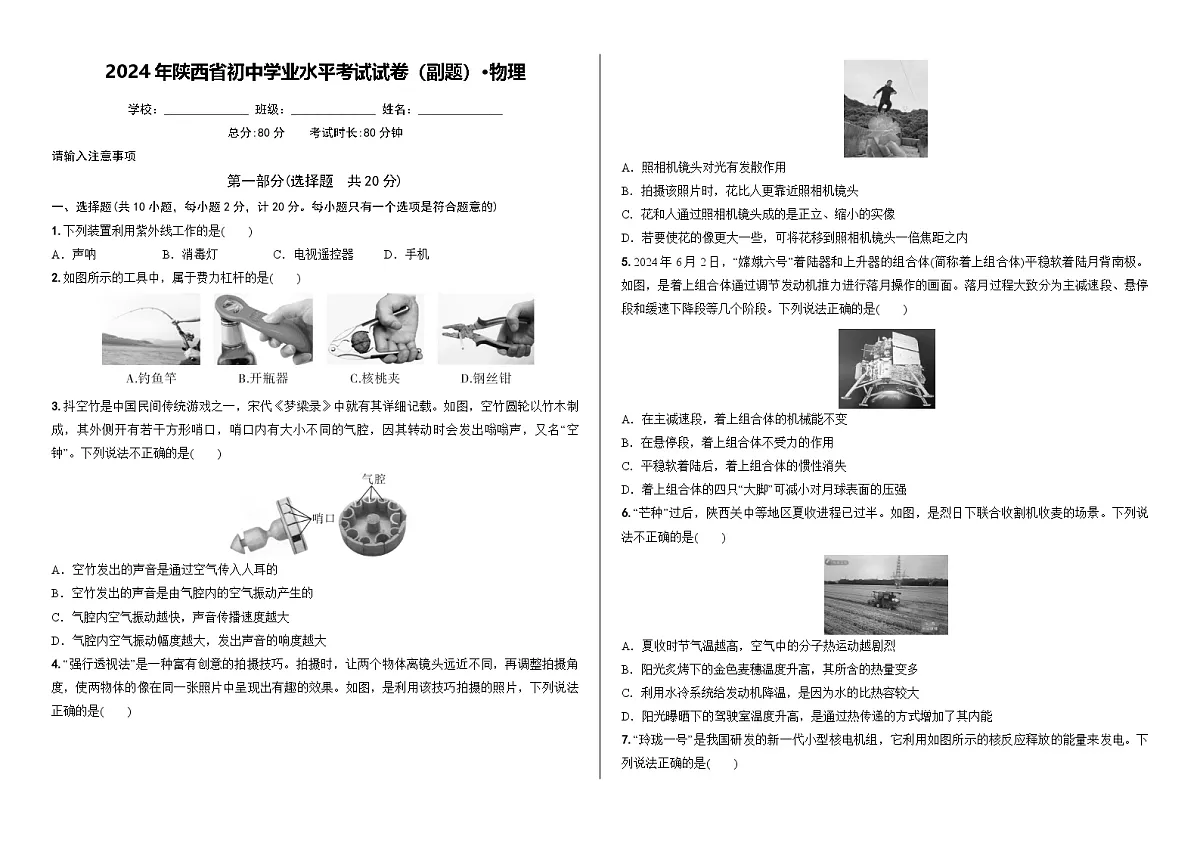

2024年陕西省初中学业水平考试试卷（副题）物理

这是一份2024年陕西省初中学业水平考试试卷（副题）物理，共5页。试卷主要包含了选择题，填空与作图题，实验与探究题，综合题等内容，欢迎下载使用。
总分:80分 考试时长:80分钟
请输入注意事项
第一部分(选择题 共20分)
一、选择题(共10小题，每小题2分，计20分。每小题只有一个选项是符合题意的)
1.下列装置利用紫外线工作的是( )
A．声呐B．消毒灯C．电视遥控器D．手机
2.如图所示的工具中，属于费力杠杆的是( )

3.抖空竹是中国民间传统游戏之一，宋代《梦梁录》中就有其详细记载。如图，空竹圆轮以竹木制成，其外侧开有若干方形哨口，哨口内有大小不同的气腔，因其转动时会发出嗡嗡声，又名“空钟”。下列说法不正确的是( )
A．空竹发出的声音是通过空气传入人耳的
B．空竹发出的声音是由气腔内的空气振动产生的
C．气腔内空气振动越快，声音传播速度越大
D．气腔内空气振动幅度越大，发出声音的响度越大
4.“强行透视法”是一种富有创意的拍摄技巧。拍摄时，让两个物体离镜头远近不同，再调整拍摄角度，使两物体的像在同一张照片中呈现出有趣的效果。如图，是利用该技巧拍摄的照片，下列说法正确的是( )
A．照相机镜头对光有发散作用
B．拍摄该照片时，花比人更靠近照相机镜头
C．花和人通过照相机镜头成的是正立、缩小的实像
D．若要使花的像更大一些，可将花移到照相机镜头一倍焦距之内
5.2024年6月2日，“嫦娥六号”着陆器和上升器的组合体(简称着上组合体)平稳软着陆月背南极。如图，是着上组合体通过调节发动机推力进行落月操作的画面。落月过程大致分为主减速段、悬停段和缓速下降段等几个阶段。下列说法正确的是( )
A．在主减速段，着上组合体的机械能不变
B．在悬停段，着上组合体不受力的作用
C．平稳软着陆后，着上组合体的惯性消失
D．着上组合体的四只“大脚”可减小对月球表面的压强
6.“芒种”过后，陕西关中等地区夏收进程已过半。如图，是烈日下联合收割机收麦的场景。下列说法不正确的是( )
A．夏收时节气温越高，空气中的分子热运动越剧烈
B．阳光炙烤下的金色麦穗温度升高，其所含的热量变多
C．利用水冷系统给发动机降温，是因为水的比热容较大
D．阳光曝晒下的驾驶室温度升高，是通过热传递的方式增加了其内能

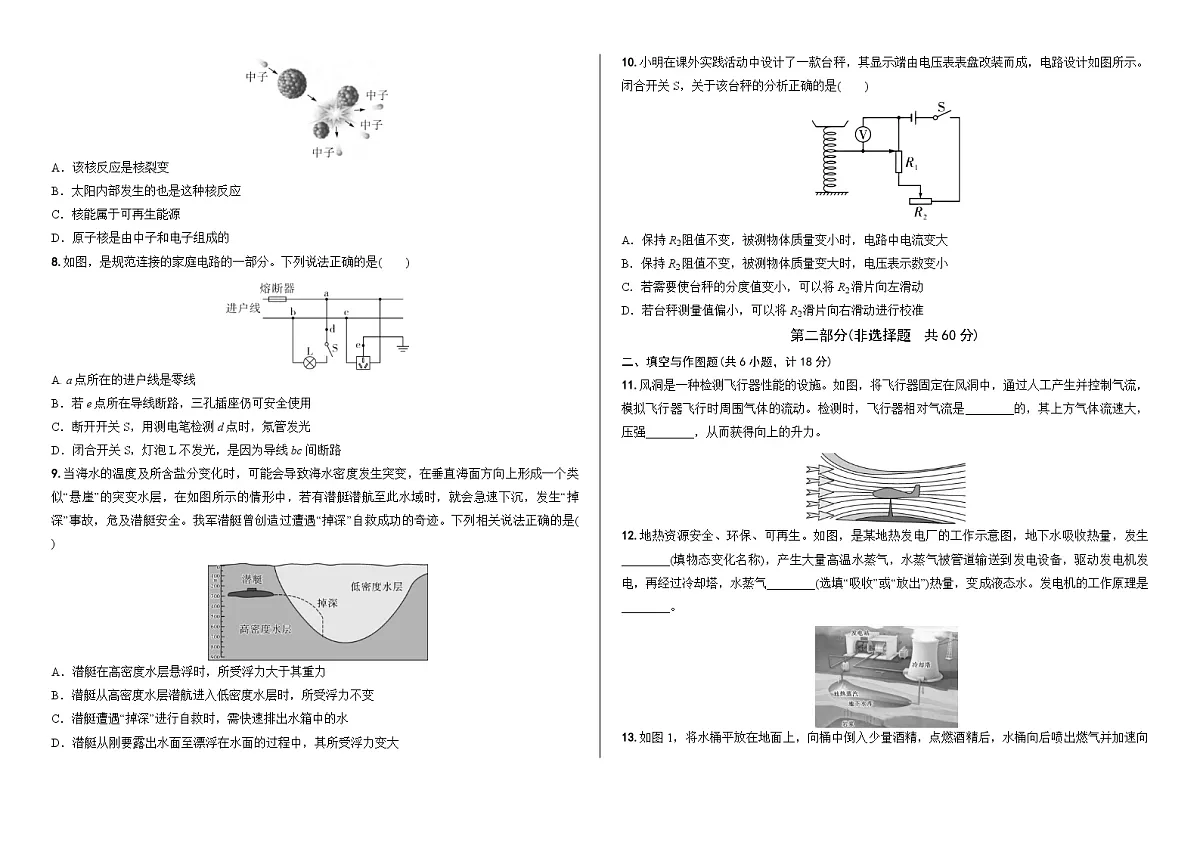

7.“玲珑一号”是我国研发的新一代小型核电机组，它利用如图所示的核反应释放的能量来发电。下列说法正确的是( )
A．该核反应是核裂变
B．太阳内部发生的也是这种核反应
C．核能属于可再生能源
D．原子核是由中子和电子组成的
8.如图，是规范连接的家庭电路的一部分。下列说法正确的是( )
A. a点所在的进户线是零线
B．若e点所在导线断路，三孔插座仍可安全使用
C．断开开关S，用测电笔检测d点时，氖管发光
D．闭合开关S，灯泡L不发光，是因为导线bc间断路
9.当海水的温度及所含盐分变化时，可能会导致海水密度发生突变，在垂直海面方向上形成一个类似“悬崖”的突变水层，在如图所示的情形中，若有潜艇潜航至此水域时，就会急速下沉，发生“掉深”事故，危及潜艇安全。我军潜艇曾创造过遭遇“掉深”自救成功的奇迹。下列相关说法正确的是( )
A．潜艇在高密度水层悬浮时，所受浮力大于其重力
B．潜艇从高密度水层潜航进入低密度水层时，所受浮力不变
C．潜艇遭遇“掉深”进行自救时，需快速排出水箱中的水
D．潜艇从刚要露出水面至漂浮在水面的过程中，其所受浮力变大
10.小明在课外实践活动中设计了一款台秤，其显示端由电压表表盘改装而成，电路设计如图所示。闭合开关S，关于该台秤的分析正确的是( )
A．保持R2阻值不变，被测物体质量变小时，电路中电流变大
B．保持R2阻值不变，被测物体质量变大时，电压表示数变小
C．若需要使台秤的分度值变小，可以将R2滑片向左滑动
D．若台秤测量值偏小，可以将R2滑片向右滑动进行校准
第二部分(非选择题 共60分)
二、填空与作图题(共6小题，计18分)
11.风洞是一种检测飞行器性能的设施。如图，将飞行器固定在风洞中，通过人工产生并控制气流，模拟飞行器飞行时周围气体的流动。检测时，飞行器相对气流是________的，其上方气体流速大，压强________，从而获得向上的升力。
12.地热资源安全、环保、可再生。如图，是某地热发电厂的工作示意图，地下水吸收热量，发生________(填物态变化名称)，产生大量高温水蒸气，水蒸气被管道输送到发电设备，驱动发电机发电，再经过冷却塔，水蒸气________(选填“吸收”或“放出”)热量，变成液态水。发电机的工作原理是________。
13.如图1，将水桶平放在地面上，向桶中倒入少量酒精，点燃酒精后，水桶向后喷出燃气并加速向前运动，此过程中，内能转化为________能，该能量转化过程与汽油机________冲程的相同。燃气停止喷出后，迅速堵住水桶口，在________的作用下，水桶变扁，如图2所示。
14.体育运动中蕴含着丰富的物理知识。划龙舟时，运动员用桨向后划水，龙舟向前运动，说明力的作用是________的。射箭时，拉开的弓能将箭射出，说明拉开的弓具有能量，这种能量叫做________。拔河比赛时，参赛同学穿上鞋底更粗糙的鞋，是为了增大________力。
15.如图1，是我国春秋时期劳动人民发明的一种提水工具——桔槔，其简化示意图如图2所示。该装置工作时，可利用“坠石”的重力，帮助人们轻松地从井中提水。
(1)不改变支点O的位置和“坠石”的重力，想要提水时更省力，可以将“坠石”悬挂点B适当________(选填“靠近”或“远离”)支点O。
(2)若OA的长度为1m，OB的长度为1.5m，“坠石”的重力为100N，桶的重力为20N，不计杠杆AOB和竖杆自身重力、绳重和摩擦，若要竖直匀速提起180N的水，人还需要施加________N的拉力，此过程中，“坠石”下降的高度为3m，则“坠石”的重力做功为________J。
16.(1)如图1，请画出入射光线AO的反射光线OB。
(2)如图2，工人向下拉绳来提升重物。请用笔画线代替绳子画出滑轮组的绕线方法。
三、实验与探究题(共4小题，计22分)
17.请完成下列填空.
(1)如图1，是“探究影响导体电阻大小的因素”的实验装置，若要探究导体电阻大小与长度的关系，应选择________(选填图中导体左侧字母)两段导体接入电路。
(2)在“探究水在沸腾前后温度变化的特点”实验中，绘制了温度随时间变化的图像，如图2所示。分析可知，实验时水面上方的大气压________(选填“大于”“小于”或“等于”)标准大气压。
(3)在“探究通电螺线管外部磁场的方向”的实验中，将小磁针放在螺线管周围不同位置，闭合开关前，观察到所有的小磁针都指向南北，这是由于小磁针受到了________的作用。闭合开关，小磁针偏转情况如图3所示，对调电源正负极，发现小磁针的偏转方向发生改变，说明通电螺线管的磁场方向与________方向有关。
18.在“探究串联电路电压的特点”实验中：
(1)将电压表接入电路前，观察到指针位置如图1所示，为保证测量结果准确，接下来应进行的操作是________.
(2)实验电路如图2所示，请用笔画线代替导线将电路连接完整，使电压表测量小灯泡L1两端的电压.
(3)用电压表分别测出小灯泡L1两端的电压U1，L2两端的电压U2，L1和L2两端的总电压U.换用不同规格的小灯泡多次实验，记录实验数据，如表所示.分析数据可知，串联电路两端的总电压与各部分电路两端的电压的关系为________(用本题中给出的字母写出关系式).换用不同规格的小灯泡多次实验的目的是________.
19.小明想知道自制凉粉的密度，于是在实验室进行了如下操作：
(1)将托盘天平放在________工作台上，游码移至标尺左端零刻度线处.天平横梁静止时，指针位置如图1所示，接下来应将平衡螺母向________调节，使指针指在分度盘中央刻度线.
(2)如图2，用调好的天平测量烧杯和凉粉的总质量，请指出他操作中的错误：________.
(3)改正错误后重新测量，天平平衡时，砝码和游码的位置如图3所示，则烧杯和凉粉的总质量为________g.
(4)在量筒中装入适量的水，用小勺挖出烧杯中一部分凉粉放入量筒中，使之________在水中.最终测得量筒中凉粉的体积为35cm3.
(5)用天平测出烧杯和剩余凉粉的质量为75.6g，计算出凉粉的密度为________g/cm3.
(6)整理器材时发现，本实验中使用的“5g”砝码生锈了，则凉粉密度的测量值________(选填“偏大”“偏小”或“不变”).
20.小明在做“探究液体压强与哪些因素有关”的实验时，用到的压强计如图1所示。
(1)如图1，用手指按压探头的橡皮膜，发现U形管两侧的水面有明显高度差且升降灵活，说明该装置气密性________(选填“良好”或“差”)。如果液体内部存在压强，将探头放入液体内部，U形管两侧水面就会产生高度差，高度差的大小反映探头________(选填“A”或“B”)面所受压强大小。
(2)小明通过探究得出结论：在相同液体内部，同一深度处各个方向的压强大小相等。继续探究液体内部压强与深度的关系，他改变橡皮膜浸入水中的深度H，记录U形管两侧水面的高度差h，多次实验，记录数据，如表1所示。分析数据可得出结论：在相同液体内部，深度越深，压强越________。
表1
(3)小明发现，虽然U形管和水槽中装入的是相同的水，但是U形管两侧水面的高度差h与探头浸入水中的深度H不相等，猜想其可能与橡皮膜发生形变有关。进一步分析数据发现，H增大时，h也随之增大，且h始终小于H。你还能从表1中发现数据变化的规律是________，你认为数据变化呈现这种规律的原因可能是________。
(4)小明用一根与U形管内径相等的直玻璃管替代探头，并在玻璃管上标注刻度，下端管口标为“0”刻度线。将玻璃管竖直放入水中，如图3所示，此时U形管两侧水面的高度差h1反映的是深度H1＝________cm处的压强。改变H1，记录H1和对应的h1，多次实验，记录数据，如表2所示。分析数据可知，去掉橡皮薄膜后，h1可以准确反映H1处的液体压强大小。
表2
(5)将玻璃管分别竖直放入酒精、水、盐水和某未知液体中，保持深度H2为10.0cm，记录U形管两侧水面的高度差h2，如表3。已知ρ酒精＝0.8 g/cm3，ρ水＝1.0 g/cm3，ρ盐水＝1.1 g/cm3，则该未知液体的密度为________g/cm3。
表3
四、综合题(共3小题，计20分)
21.如图所示，将一个重为2.7N的实心金属块挂在弹簧测力计下端，使之浸没在水中，当测力计指针静止时，示数为1.7N.(g取10N/kg，水的密度为1.0×103 kg/m3)
(1)金属块浸没在水中时，所受浮力是多少？
(2)金属块的体积是多少？
22.氢能因其低碳、高热值、来源广泛等特点，在新能源领域备受青睐。某款氢内燃机汽车的总质量为1.8t，车轮与地面的总接触面积为0.1m2。某次测试中，该车匀速直线行驶6km用时5min，牵引力做功的功率恒为36kW，发动机的效率为60%。(g取10N/kg，氢燃料的热值为1.4×108J/kg，假设氢燃料完全燃烧)
(1)该车静止在水平地面上时，对地面的压强是多少？
(2)本次测试中，该车行驶的速度是多少？受到的牵引力是多少？
(3)本次测试中，消耗氢燃料的质量是多少？(计算结果保留两位小数)
23.小明为老师设计了一个电保温杯，在杯内水量不低于最低水位线的情况下，可将水温控制在45℃到55℃之间(即保温区间为45～55℃)。他用到的器材有电磁继电器、电热丝R1和R2、定值电阻R0、热敏电阻Rt、电源和开关等，其电路如图1所示。控制电路中，Rt阻值随温度变化的情况如表格所示。当线圈中电流I≥0.08A时，电磁铁将衔铁吸下，触点K、B接触，I≤0.05A时，电磁铁将衔铁释放，触点K、A接触。工作电路电压为220V，其中低温挡功率为25W，高温挡功率为200W。请你分析计算：
(1)闭合开关S1、S2，当电保温杯中水的温度低于45℃时，Rt阻值较大，线圈中电流较小，触点K、A接触，电热丝R2接入电路，此时工作电路为________(选填“高温”或“低温”)挡，R2的阻值为________Ω。
(2)某次测试过程中，小明在杯中加入0.2kg温度为30℃的水，闭合开关S1、S2，并测出从开关闭合到衔铁被吸下的时间为2.5min，本次测试过程的加热效率是多少？[水的比热容为4.2×103 J/(kg·℃)]
(3)电磁铁线圈电阻忽略不计，则控制电路的电源电压是多少？R0阻值是多少？
(4)小明想通过优化电路，再增加一个保温区间，且新增保温区间的最高温度为65℃，请你帮助小明，在图2虚线框中画上适合的元件，将改进后的电路补充完整，并在图中标出元件的阻值规格。(此问不要求写出计算过程)实验次数
U1/V
U2/V
U/V
1
1.6
1.0
2.6
2
1.3
1.3
2.6
3
1.4
1.2
2.6
实验次数
1
2
3
4
5
6
7
8
9
10
11
H/cm
5.0
6.0
7.0
8.0
9.0
10.0
11.0
12.0
13.0
14.0
15.0
h/cm
4.6
5.2
6.0
6.6
7.4
8.2
9.0
9.6
10.4
11.2
12.0
实验次数
1
2
3
4
5
H1/cm
6.0
8.0
10.0
12.0
14.0
h1/cm
6.0
8.0
10.0
12.0
14.0
液体种类
酒精
水
盐水
某未知液体
H2/cm
10.0
10.0
10.0
10.0
h2/cm
8.0
10.0
11.0
15.0
