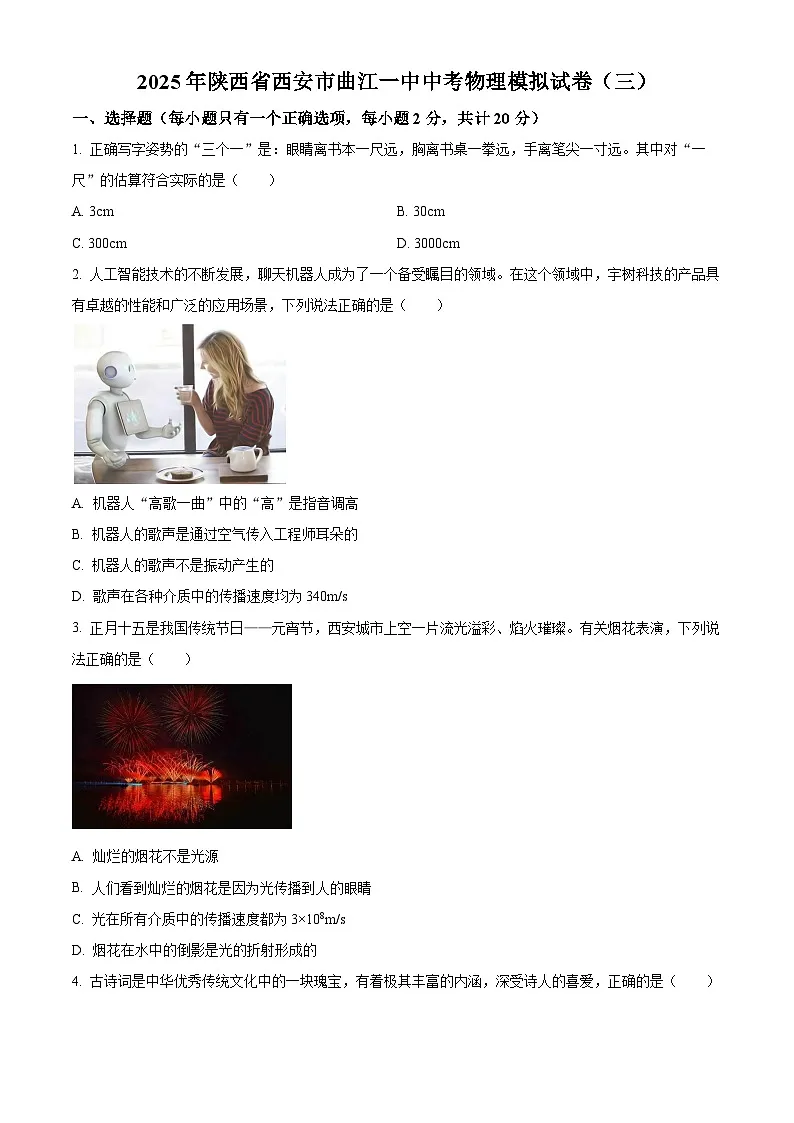

2025年陕西省西安市曲江第一中学中考三模物理试题（原卷版+解析版）

这是一份2025年陕西省西安市曲江第一中学中考三模物理试题（原卷版+解析版），共29页。试卷主要包含了选择题，填空与作图题，实验探究题，综合题等内容，欢迎下载使用。
1. 正确写字姿势的“三个一”是：眼睛离书本一尺远，胸离书桌一拳远，手离笔尖一寸远。其中对“一尺”的估算符合实际的是（ ）
A. 3cmB. 30cm
C. 300cmD. 3000cm
2. 人工智能技术的不断发展，聊天机器人成为了一个备受瞩目的领域。在这个领域中，宇树科技的产品具有卓越的性能和广泛的应用场景，下列说法正确的是（ ）

A. 机器人“高歌一曲”中的“高”是指音调高
B. 机器人的歌声是通过空气传入工程师耳朵的
C. 机器人的歌声不是振动产生的
D. 歌声在各种介质中的传播速度均为340m/s
3. 正月十五是我国传统节日——元宵节，西安城市上空一片流光溢彩、焰火璀璨。有关烟花表演，下列说法正确的是（ ）
A. 灿烂的烟花不是光源
B. 人们看到灿烂的烟花是因为光传播到人的眼睛
C. 光在所有介质中的传播速度都为3×108m/s
D. 烟花在水中的倒影是光的折射形成的

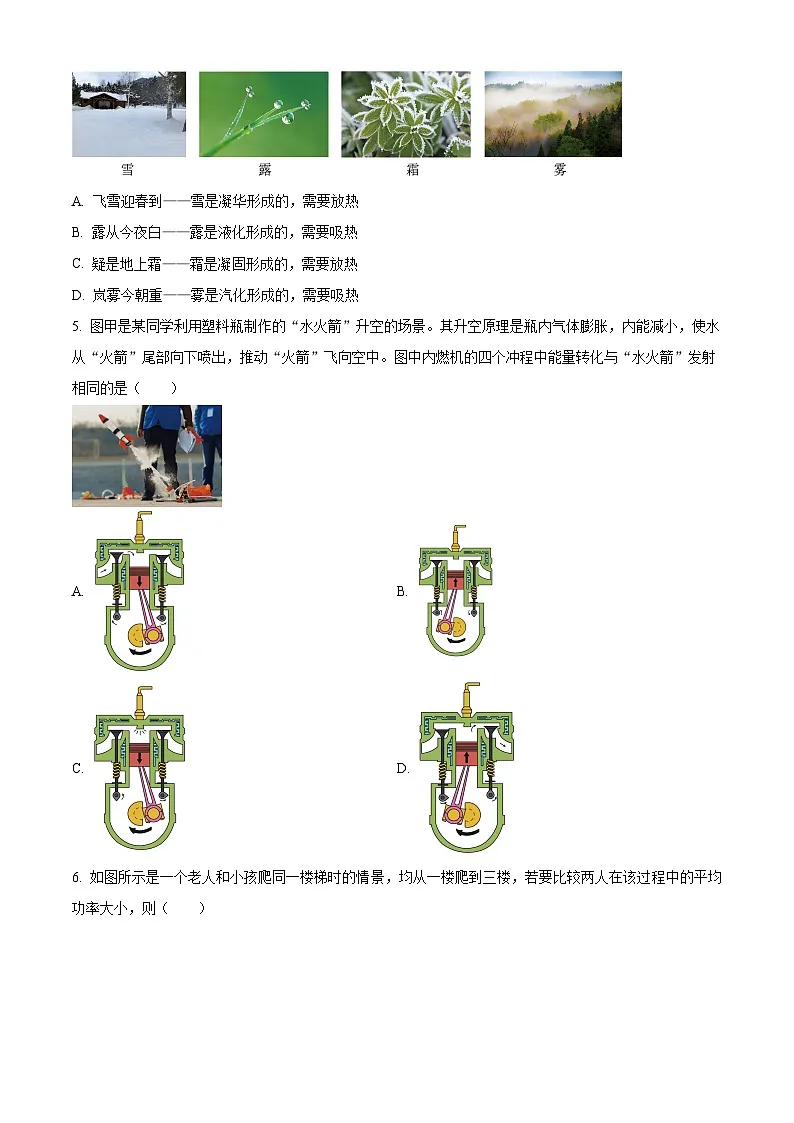

4. 古诗词是中华优秀传统文化中的一块瑰宝，有着极其丰富的内涵，深受诗人的喜爱，正确的是（ ）
A. 飞雪迎春到——雪是凝华形成的，需要放热
B. 露从今夜白——露是液化形成的，需要吸热
C. 疑是地上霜——霜是凝固形成的，需要放热
D. 岚雾今朝重——雾是汽化形成的，需要吸热
5. 图甲是某同学利用塑料瓶制作的“水火箭”升空的场景。其升空原理是瓶内气体膨胀，内能减小，使水从“火箭”尾部向下喷出，推动“火箭”飞向空中。图中内燃机的四个冲程中能量转化与“水火箭”发射相同的是（ ）
A. B.
C. D.

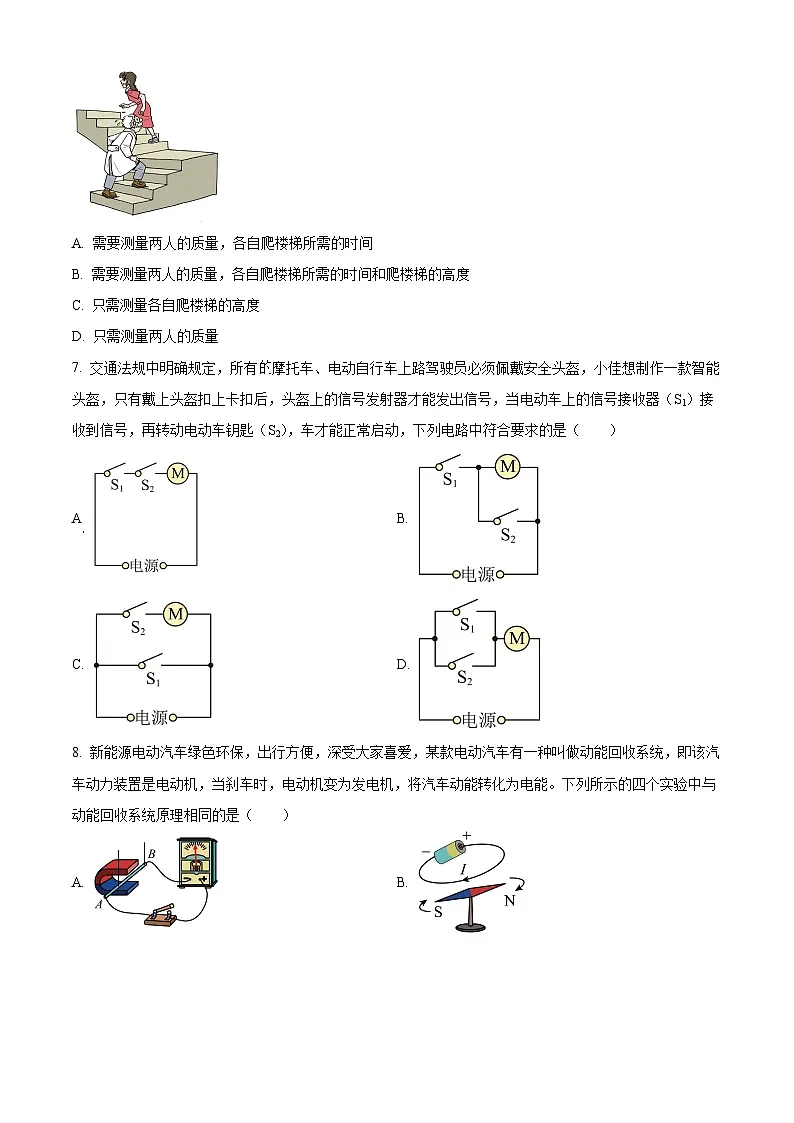

6. 如图所示是一个老人和小孩爬同一楼梯时的情景，均从一楼爬到三楼，若要比较两人在该过程中的平均功率大小，则（ ）
A. 需要测量两人的质量，各自爬楼梯所需的时间
B. 需要测量两人的质量，各自爬楼梯所需的时间和爬楼梯的高度
C. 只需测量各自爬楼梯的高度
D. 只需测量两人的质量
7. 交通法规中明确规定，所有摩托车、电动自行车上路驾驶员必须佩戴安全头盔，小佳想制作一款智能头盔，只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号，当电动车上的信号接收器（S1）接收到信号，再转动电动车钥匙（S2），车才能正常启动，下列电路中符合要求的是（ ）
A B.
C. D.
8. 新能源电动汽车绿色环保，出行方便，深受大家喜爱，某款电动汽车有一种叫做动能回收系统，即该汽车动力装置是电动机，当刹车时，电动机变为发电机，将汽车动能转化为电能。下列所示的四个实验中与动能回收系统原理相同的是（ ）
A. B.
C. D.
9. 我国民俗活动丰富多彩，在立夏时节，有的地方会给孩子称体重，如图1所示，冀求孩子健康成长，俗称“立夏秤人”。如图2，小孩和篮子的总质量为10kg，调整秤砣的位置，使杆秤处于水平平衡状态（忽略绳重和杆重），此时，。下列说法正确的是（ ）
A. 该杆秤的“0”刻度线在悬挂点O处
B. 该秤砣的质量为3kg
C. 要使该杆秤的量程变大，可以将称的悬挂点O右移
D. 若换更重的篮子，可以增大该杆秤的量程
10. 如图甲所示，坐位体前屈是中学生体质健康测试项目之一。图乙是小亮同学为其设计的工作原理图，电源电压恒为3V，R 1=10Ω，R2为一根长30cm的均匀电阻丝（阻值跟长度成正比），其最大阻值为30Ω，挡板未受推力时，滑片P位于电阻丝的端，在挡板处施加推力时，滑片P可自由滑动。闭合开关，下列说法正确的是（ ）
A. 坐位体前屈成绩越大，测试仪示数越大，用电压表示数表示坐位体前屈成绩更合理
B. 当推动挡板使滑片P由B端移动到A端时，电压表的示数变化了2V
C. 电路消耗的最小功率是0.225W
D. 当成绩达到优秀（≥18cm）时，电流表的示数大于0.15A
二、填空与作图题（每空1分，每图2分，共计22分）
11. 早在公元前1650年，我国劳动人民就掌握了青铜器铸造技术。用石杓舀出铜液倒入陶范中待其冷却成固态，青铜器铸造初步完成（如图）。铜液冷却成固态是__________现象；工匠把刚用过的石杓放入水中会出现“白气”，“白气”是水蒸气__________形成的（前两空均填物态变化名称）。这两个过程需要__________（选填“放热”或“吸热”）。
12. 如图所示，一只白鹫在离雁鸣湖水面2m的高度平行于水面飞行，此处湖水水深8m，其美丽的倒影映入水中。若以白鹭在水中的倒影为参照物，白鹫是__________（选填“运动”或“静止”）的，说明物体的运动和静止是__________。白鹫的倒影距离水面__________m。
13. 如图所示，重为20N的物体A放在水平桌面上，重为10N的物体B挂在重为2N的滑轮M下，不计绳重及绳与滑轮间的摩擦，物体B恰好能匀速下降，则物体A受到的摩擦力为__________N；物体B下降0.5m时，物体A滑动的距离为 __________m。使用滑轮N的好处是可以__________。

14. 中医是我国的四大国粹之一。拔火罐能有效治疗某些疾病，使用时先加热火罐中气体，再按图甲所示方法迅速将火罐按到皮肤上，罐内气体的温度 __________（选填“升高”“降低”或“不变”），内能 __________（选填“增大”“减小”或“不变”）。如图乙所示，“艾灸”时通过 __________的方式改变了穴位处的内能。
15. 太阳是人类能源的宝库。太阳内部发生剧烈的 __________（选填“核裂变”或“核聚变”）反应，从而辐射出巨大的光和热；太阳能属于 __________（选填“可再生”或“不可再生”）能源。太阳风暴发生时，会干扰 __________（选填“声波”或者“电磁波”）而给卫星中继通信和地面通信带来很大影响。
16. 如图是某变频空调电路原理示意图，电源电压U1不变，RS为调控电阻，可通过遥控调节其阻值大小，Rt为热敏电阻，其阻值随温度的变化而变化，L为磁控开关。电磁铁是利用电流的 __________效应来工作的，当环境温度升高到设定值时，L的两个磁性弹片因磁力增大而相互吸合，由此可知，热敏电阻Rt的阻值随温度的升高而 __________（选填“增大”或“减小”）；若要提高设定温度，应将调控电阻RS的电阻调 __________（选填“大”或“小”）。
17. 如图所示，请画出经过凸透镜折射后的光线。
18. 如图，西安高铁站采用“人脸、身份证识别一体机”，当人脸数据识别成功（开关S1闭合）和身份证数据识别成功（开关S₂闭合）电动机M工作，锁打开，请将图-3电路图连。
三、实验探究题（每空1分，每图1分，共计18分）
19. 按要求填空：
（1）测量是实验技能要求的重要环节，如图1甲是长度测量，被测物的长度为__________cm，图乙是时间测量，秒表的读数为__________s；
（2）如图2所示，当敲响音叉乙时，观察到与音叉甲接触的乒乓球将会被弹开，也能说明声音可在空气中传播，还能说明声波能传递 __________；
（3）如图3所示是“测量物体运动的平均速度”实验装置，回答下列问题。为便于测量小车在斜面上的运动时间，应使斜面保持很平缓的坡度；B为AC中点，sAC=1m，两次实验小车都从A点由静止下滑，到达C点所用时间为2.8s，到达B点所用时间为2s，则小车通过AB段的平均速度为__________m/s；
20. 小明做“探究水在沸腾前后温度变化的特点”实验。
（1）组装如图-1所示的器材时，要保证用酒精灯的外焰加热，故应先调整 __________（选填“烧杯”或“温度计”）的位置。
（2）调整好实验装置后，实验中小明发现温度计示数上升较慢，为了使温度计示数上升得快些，应__________。
（3）从85℃开始，每隔1min记录一次温度计的示数，直到水沸腾一段时间为止。如图-2所示，则此时烧杯中水的温度为 __________℃。
（4）小明的实验记录数据如下表：
分析实验数据可以得出结论：水沸腾时温度__________。
21. 在“探究凸透镜成像规律”的实验中。
（1）如图甲所示，平行光正对凸透镜照射，光屏上出现一个最小、最亮的光斑；
（2）实验中，当蜡烛与凸透镜的位置如图乙所示时，在光屏上可得到一个清晰的实像，生活中利用这个规律制成的光学仪器是__________（选填“照相机”“投影仪”或“放大镜”）；
（3）实验时，由于实验时间较长，蜡烛变短，烛焰的像在光屏上的位置会向__________（选填“上”或“下”）方移动；
（4）将蜡烛移到距凸透镜5cm处，无论怎样调节光屏，光屏上始终接收不到清晰的像，这时应从凸透镜的__________（选填“左”或“右”）侧透过凸透镜直接观察此像；
（5）小超同学在一次实验中用“F”光源在光屏上得到了一个倒立的清晰的像，爱动手实验的小超在光源和凸透镜之间放了一个 __________（选填“近视”或“远视”）眼镜，需要将光屏远离透镜才能再次出现清晰的像。
22. 某班级在“探究电流与电压关系”分组实验中，所用电源电压为3V，定值电阻R阻值为5Ω，滑动变阻器的规格为“20Ω，1A”，各仪器均完好，请完成下列问题：
（1）用笔画线代替导线，将图甲电路连接完整，要求：滑动变阻器滑片P向右移动时电阻变大，导线不交叉；__________；
（2）闭合开关前，发现电流表指针如图乙所示，接下来正确的操作是__________；
（3）闭合开关进行实验，移动滑片P到某一位置，电压表的示数如图丙所示，示数为__________V；
（4）一小组的实验数据如表格所示，其他小组发现有一次实验数据是拼凑的，请你指出是第__________次实验数据，依据是：__________；
（5）分析表格中有效实验数据，可得结论：__________。
四、综合题（共计20分）
23. 如图所示，是成都大运会的一款蓉宝机器人，具有人脸识别、引导、翻译等功能，是世界上首款带有应急功能的机器人。若重为600N的机器人在50N的牵引力作用下，以0.5m/s的速度在水平地面沿直线匀速行驶1min。求：
（1）此过程中机器人经过的路程是多少？
（2）此过程中牵引力做功功率？
24. 学校开展了防溺水安全教育后，小华组设计了一种可以戴在手腕上的防溺水定位求救报警器，其简化电路如图甲所示。已知电源电压为6V，R0是定值电阻，其阻值为10Ω；RP是压敏电阻，其阻值RP随水深h变化的图像如图乙所示。报警器浸入水下深度h大于等于1m时，报警器报警。通过计算回答：
（1）报警器未浸入水中时，电流表的示数是多少？
（2）报警器浸入水下深度h为1m时，RP两端电压是多少？
（3）报警器浸入水下深度h为1m时，报警器响铃10s，压敏电阻RP产生的热量是多少？
25. 如图为某款燃气热水器结构和工作原理示意图。其基本的工作原理，是天然气燃烧产生的高温，对热交换器中的冷水加热。该燃气热水器的技术参数如表
（1）两个指示灯是二极管灯泡，该灯泡由 __________（选填“导体”“半导体”或“超导体”）材料制作，它们应 __________联在电路中；
（2）某次洗浴，热交换器在15min内将体积为200L的水的水温升高30℃，求该过程中吸收的热量是多少__________？
（3）某次洗浴，燃气热水器以额定耗气量正常工作15min。若该过程燃气完全燃烧，放出的热量为多少__________？
（4）燃气热水器的热效率通常指热水器吸收热量的效率。能效等级是根据热效率来划分的，其中三级能效的热效率需大于或等于84%，二级能效的热效率需大于或等于89%，而一级能效的热效率则需大于或等于98%。请根据计算判断该燃气热水器属于几级能效__________？
2025年陕西省西安市曲江一中中考物理模拟试卷（三）
一、选择题（每小题只有一个正确选项，每小题2分，共计20分）
1. 正确写字姿势的“三个一”是：眼睛离书本一尺远，胸离书桌一拳远，手离笔尖一寸远。其中对“一尺”的估算符合实际的是（ ）
A. 3cmB. 30cm
C. 300cmD. 3000cm
【答案】B
【解析】
【详解】1米等于3尺，则1尺约等于
故ACD不符合题意，B符合题意。
故选B。
2. 人工智能技术的不断发展，聊天机器人成为了一个备受瞩目的领域。在这个领域中，宇树科技的产品具有卓越的性能和广泛的应用场景，下列说法正确的是（ ）

A. 机器人“高歌一曲”中的“高”是指音调高
B. 机器人的歌声是通过空气传入工程师耳朵的
C. 机器人的歌声不是振动产生的
D. 歌声在各种介质中的传播速度均为340m/s
【答案】B
【解析】
【详解】A．机器人“高歌一曲”中的“高”是指响度大，故A错误；
B．声音的传播需要介质，机器人的歌声是通过空气传入工程师耳朵的，故B正确；
C．声音是由物体的振动产生的，机器人的歌声也是由物体振动产生的，故C错误；
D．声音在不同介质中的传播速度一般不同，声音在15℃空气中的传播速度是340m/s，故D错误。
故选B。
3. 正月十五是我国传统节日——元宵节，西安城市上空一片流光溢彩、焰火璀璨。有关烟花表演，下列说法正确的是（ ）
A. 灿烂的烟花不是光源
B. 人们看到灿烂的烟花是因为光传播到人的眼睛
C. 光在所有介质中的传播速度都为3×108m/s
D. 烟花在水中的倒影是光的折射形成的
【答案】B
【解析】
【详解】A．烟花自身能够发光，所以烟花时光源，故A错误；
B．光在同种均匀介质中沿直线传播，所以人们看到灿烂的烟花是因为光传播到人的眼睛，故B正确；
C．光在真空中的传播速度为3×108m/s，在空气中的传播速度略小于3×108m/s，在水和玻璃中的传播速度更小，故C错误；
D．水面相当于平面镜，烟花在水中的倒影是光的反射形成的，故D错误。
故选B。
4. 古诗词是中华优秀传统文化中的一块瑰宝，有着极其丰富的内涵，深受诗人的喜爱，正确的是（ ）
A. 飞雪迎春到——雪是凝华形成的，需要放热
B. 露从今夜白——露是液化形成的，需要吸热
C. 疑是地上霜——霜是凝固形成的，需要放热
D. 岚雾今朝重——雾是汽化形成的，需要吸热
【答案】A
【解析】
【详解】A．雪是固态的小冰晶，由云层中的水蒸气遇冷凝华形成的冰晶，该过程中会放热，故A正确；
B．露是液态的小水珠，由空气中的水蒸气遇冷液化形成的小水滴，该过程中会放热，故B错误；
C．霜是固态的小冰晶，由空气中的水蒸气遇冷凝华形成的冰晶，该过程中会放热，故C错误；
D．雾是液态的小水珠，由空气中的水蒸气遇冷液化形成的小水滴，该过程中会放热，故D错误。
故选A。
5. 图甲是某同学利用塑料瓶制作的“水火箭”升空的场景。其升空原理是瓶内气体膨胀，内能减小，使水从“火箭”尾部向下喷出，推动“火箭”飞向空中。图中内燃机的四个冲程中能量转化与“水火箭”发射相同的是（ ）
A B.
C. D.
【答案】C
【解析】
【详解】A．“水火箭”升空时，瓶内气体膨胀，内能减小，使水从“火箭”尾部向下喷出，将内能转化为机械能。图中进气门打开，排气门关闭，活塞向下运动，是吸气冲程，无能量转化，故A不符合题意；
B．图中进气门和排气门都关闭，活塞向上运动，是压缩冲程，将机械能转化为内能，故B不符合题意；
C．图中进气门和排气门都关闭，火花塞产生电火花，活塞向下运动，是做功冲程，将内能转化为机械能，故C符合题意；
D．图中进气门关闭，排气门打开，活塞向上运动，是排气冲程，无能量转化，故D不符合题意。
故选C。
6. 如图所示是一个老人和小孩爬同一楼梯时的情景，均从一楼爬到三楼，若要比较两人在该过程中的平均功率大小，则（ ）
A. 需要测量两人的质量，各自爬楼梯所需的时间
B. 需要测量两人的质量，各自爬楼梯所需的时间和爬楼梯的高度
C. 只需测量各自爬楼梯的高度
D. 只需测量两人的质量
【答案】A
【解析】
【详解】比较老人和小孩消耗的功率大小，根据公式
可知需要测量老人的质量、小孩的质量，各自爬楼梯所需的时间，因为是同一楼梯，则高度相同，不需要测量高度。故BCD不符合题意，A符合题意。
故选A。
7. 交通法规中明确规定，所有摩托车、电动自行车上路驾驶员必须佩戴安全头盔，小佳想制作一款智能头盔，只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号，当电动车上的信号接收器（S1）接收到信号，再转动电动车钥匙（S2），车才能正常启动，下列电路中符合要求的是（ ）
A. B.
C. D.
【答案】A
【解析】
【详解】根据题意可知，当电动车上的信号接收器（S1）接收到信号，再转动电动车钥匙（S2），车才能正常启动，说明两个开关相互影响，是串联在一起，一起控制电动机的，故A符合题意，BCD不符合题意。
故选A。
8. 新能源电动汽车绿色环保，出行方便，深受大家喜爱，某款电动汽车有一种叫做动能回收系统，即该汽车动力装置是电动机，当刹车时，电动机变为发电机，将汽车动能转化为电能。下列所示的四个实验中与动能回收系统原理相同的是（ ）
A. B.
C. D.
【答案】A
【解析】
【详解】A．汽车电动机“变身”为发电机，将汽车动能转化为电能，其原理是电磁感应，图中是电磁感应现象原理图，故A符合题意；
B．图中是奥斯特实验，故B不符合题意；
C．图中是电动机的原理图，故C不符合题意；
D．图中是探究通电导线在磁场中受力的大小与电流大小的关系，故D不符合题意。
故选A。
9. 我国民俗活动丰富多彩，在立夏时节，有的地方会给孩子称体重，如图1所示，冀求孩子健康成长，俗称“立夏秤人”。如图2，小孩和篮子的总质量为10kg，调整秤砣的位置，使杆秤处于水平平衡状态（忽略绳重和杆重），此时，。下列说法正确的是（ ）
A. 该杆秤的“0”刻度线在悬挂点O处
B. 该秤砣的质量为3kg
C. 要使该杆秤的量程变大，可以将称的悬挂点O右移
D. 若换更重的篮子，可以增大该杆秤的量程
【答案】B
【解析】
【详解】A．该杆秤的悬挂点O是称量时的支点，确定杆秤的零刻度线，秤钩不挂物体时，提起秤纽（O点），调节秤砣的位置，使得杠杆在水平位置平衡，则标记秤砣悬挂点为零刻度线，故A错误；
B．由题知，小孩和篮子的总重力
G=mg=10kg×10N/kg=100N
根据杠杆平衡的条件可得
G×OA=m砣​g×OB
即
100N×3×10−2m=m砣​×10N/kg×10×10−2m
解得m砣​=3kg，故B正确；
C．由杠杆平衡的条件​可知，在阻力与阻力臂一定的情况下，动力臂越小，动力越大，即称的质量越大，所以要使该杆秤的量程变大，可以将称的悬挂点O左移，减小动力臂，故C错误；
D．若换更重的篮子，阻力和阻力臂都变大，在动力臂不变的情况下，动力变大，即该杆秤的量程变小，故D错误。
故选B。
10. 如图甲所示，坐位体前屈是中学生体质健康测试项目之一。图乙是小亮同学为其设计的工作原理图，电源电压恒为3V，R 1=10Ω，R2为一根长30cm的均匀电阻丝（阻值跟长度成正比），其最大阻值为30Ω，挡板未受推力时，滑片P位于电阻丝的端，在挡板处施加推力时，滑片P可自由滑动。闭合开关，下列说法正确的是（ ）
A. 坐位体前屈成绩越大，测试仪示数越大，用电压表示数表示坐位体前屈成绩更合理
B. 当推动挡板使滑片P由B端移动到A端时，电压表的示数变化了2V
C. 电路消耗的最小功率是0.225W
D. 当成绩达到优秀（≥18cm）时，电流表的示数大于0.15A
【答案】C
【解析】
【详解】A．闭合开关，R1和R2串联，电压表测量R2两端的电压，电流表测量电路电流。挡板P由B端向A端滑动时，R2接入电路的电阻变小，则总电阻变小，由欧姆定律可知，电流表示数变大，根据串联分压原理可知电压表示数变小。坐位体前屈成绩越大，测试仪示数越大，所以用电流表示数表示坐位体前屈成绩更合理，故A错误；
B．当挡板P在B端时，的最大阻值接入电路，根据串联分压原理则有
解得此时电压表示数；当推动挡板P到A端时，电路为定值电阻的简单电路，电压表被短路，因此电压表的示数为0V，所以当推动挡板使滑片P由B端移动到A端时，电压表的示数变化了2.25V，故B错误；
C．当挡板P在B端时，的最大阻值接入电路，电路总电阻最大，根据，电路消耗的功率最小为
故C正确；
D．成绩达到优秀（≥18cm）时，接入电路的阻值为
此时电流表的示数为
故D错误。
故选C。
二、填空与作图题（每空1分，每图2分，共计22分）
11. 早在公元前1650年，我国劳动人民就掌握了青铜器铸造技术。用石杓舀出铜液倒入陶范中待其冷却成固态，青铜器铸造初步完成（如图）。铜液冷却成固态是__________现象；工匠把刚用过的石杓放入水中会出现“白气”，“白气”是水蒸气__________形成的（前两空均填物态变化名称）。这两个过程需要__________（选填“放热”或“吸热”）。
【答案】 ①. 凝固 ②. 液化 ③. 放热
【解析】
【详解】[1]液态铜倒入陶范中冷却成固态，这是液态变为固态的过程，根据物态变化的定义，这个过程称为凝固，凝固放热。
[2][3]工匠把刚用过的石杓放入水中，会出现“白气”。这里的“白气”并不是水蒸气，而是水蒸气遇冷后液化形成的小水滴。液化是气态变为液态的过程，是一个放热过程。即水蒸气在液化成小水滴的过程中会放出热量。因此凝固和液化这两个过程都需要放热。
12. 如图所示，一只白鹫在离雁鸣湖水面2m的高度平行于水面飞行，此处湖水水深8m，其美丽的倒影映入水中。若以白鹭在水中的倒影为参照物，白鹫是__________（选填“运动”或“静止”）的，说明物体的运动和静止是__________。白鹫的倒影距离水面__________m。
【答案】 ①. 静止 ②. 相对的 ③. 2
【解析】
【详解】[1][2]在研究物体运动时，要选择参照的标准，即参照物，物体的位置相对于参照物发生变化，则运动，不发生变化，则静止；若以白鹭在水中的倒影为参照物，白鹭没有位置变化，因此是静止的，若以湖面为参照物，白鹭的相对位置发生了变化，是运动的，说明物体的运动和静止是相对的。
[3]根据平面镜成像的特点可知，平面镜所成的像与物关于镜面对称，像与物到平面镜的距离相等，因此白鹭距离水面2m，白鹭的倒影离水面距离也为2m。
13. 如图所示，重为20N的物体A放在水平桌面上，重为10N的物体B挂在重为2N的滑轮M下，不计绳重及绳与滑轮间的摩擦，物体B恰好能匀速下降，则物体A受到的摩擦力为__________N；物体B下降0.5m时，物体A滑动的距离为 __________m。使用滑轮N的好处是可以__________。

【答案】 ①. 6 ②. 1 ③. 改变力的方向
【解析】
【详解】[1]M为动滑轮，不计绳重与摩擦，B匀速运动时，一根绳子上承担的拉力为
则绳子对A的拉力为6N，A匀速运动，水平方向上拉力与摩擦力平衡，则A受到的摩擦力为6N。
[2]两根绳子与动滑轮接触，绳子自由端移动的距离是物体移动距离的2倍，物体A移动的距离为
[3]N 为定滑轮，使用定滑轮可以改变力的方向，不能省力。
14. 中医是我国的四大国粹之一。拔火罐能有效治疗某些疾病，使用时先加热火罐中气体，再按图甲所示方法迅速将火罐按到皮肤上，罐内气体的温度 __________（选填“升高”“降低”或“不变”），内能 __________（选填“增大”“减小”或“不变”）。如图乙所示，“艾灸”时通过 __________的方式改变了穴位处的内能。
【答案】 ①. 降低 ②. 减小 ③. 热传递
【解析】
【详解】[1][2]火罐按到皮肤上时，罐内的空气温度较高，高于室内温度，一段时间后，罐内气体向外放热，气体的温度降低，内能减小。
[3]“艾灸”时，人从艾条吸收热量，通过热传递的方式改变了穴位处的内能。
15. 太阳是人类能源的宝库。太阳内部发生剧烈的 __________（选填“核裂变”或“核聚变”）反应，从而辐射出巨大的光和热；太阳能属于 __________（选填“可再生”或“不可再生”）能源。太阳风暴发生时，会干扰 __________（选填“声波”或者“电磁波”）而给卫星中继通信和地面通信带来很大影响。
【答案】 ①. 核聚变 ②. 可再生 ③. 电磁波
【解析】
【详解】[1]核裂变和核聚变都可以释放巨大的能量，太阳内部发生剧烈的核聚变反应，从而辐射出巨大的光和热。
[2]太阳能是可以从自然界中源源不断地得到的能源，属于可再生能源。
[3]广播、电视、移动通信都是靠电磁波传递信息的，太阳风暴发生时，发出不规则的电磁波，干扰卫星中继通信和地面通信所用的电磁波，因此给卫星中继通信和地面通信带来很大影响。
16. 如图是某变频空调电路原理示意图，电源电压U1不变，RS为调控电阻，可通过遥控调节其阻值大小，Rt为热敏电阻，其阻值随温度的变化而变化，L为磁控开关。电磁铁是利用电流的 __________效应来工作的，当环境温度升高到设定值时，L的两个磁性弹片因磁力增大而相互吸合，由此可知，热敏电阻Rt的阻值随温度的升高而 __________（选填“增大”或“减小”）；若要提高设定温度，应将调控电阻RS的电阻调 __________（选填“大”或“小”）。
【答案】 ①. 磁 ②. 减小 ③. 大
【解析】
【详解】[1]通电导体周围存在磁场，因此电磁铁是利用电流的磁效应来工作的。
[2]当环境温度升高到设定值时，L的两个磁性弹片因磁力增大而相互吸合，这说明随着温度的升高，电路中的电流增大，电路中总电阻减小；由于电源电压U1不变，电路中的总电阻是由调控电阻RS和热敏电阻Rt串联而成的，调控电阻阻值固定，因此热敏电阻Rt的阻值减小了，即热敏电阻Rt的阻值随温度的升高而减小。
[3]若要提高设定温度，热敏电阻的阻值变得更小，根据题意可知电路中电磁铁被吸下的电流不变，根据欧姆定律可知电路的总电阻不变，根据串联电路的电阻关系可知应调大RS的电阻值。
17. 如图所示，请画出经过凸透镜折射后的光线。
【答案】
【解析】
【详解】平行于主光轴的光线经凸透镜折射后将过焦点，过光心的光线经凸透镜折射后传播方向不改变，如图所示：
18. 如图，西安高铁站采用“人脸、身份证识别一体机”，当人脸数据识别成功（开关S1闭合）和身份证数据识别成功（开关S₂闭合）电动机M工作，锁打开，请将图-3电路图连。
【答案】
【解析】
【详解】当人脸数据识别成功（开关S1闭合）和身份证数据识别成功（开关S₂闭合）电动机M工作，锁打开，两个开关都闭合，电动机才能够工作，两个开关串联，故如图所示：
三、实验探究题（每空1分，每图1分，共计18分）
19. 按要求填空：
（1）测量是实验技能要求的重要环节，如图1甲是长度测量，被测物的长度为__________cm，图乙是时间测量，秒表的读数为__________s；
（2）如图2所示，当敲响音叉乙时，观察到与音叉甲接触的乒乓球将会被弹开，也能说明声音可在空气中传播，还能说明声波能传递 __________；
（3）如图3所示是“测量物体运动的平均速度”实验装置，回答下列问题。为便于测量小车在斜面上的运动时间，应使斜面保持很平缓的坡度；B为AC中点，sAC=1m，两次实验小车都从A点由静止下滑，到达C点所用时间为2.8s，到达B点所用时间为2s，则小车通过AB段的平均速度为__________m/s；
【答案】（1） ①. 2.20 ②. 337.7
（2）能量 （3）0.25
【解析】
【小问1详解】
[1]刻度尺上1cm之间有10个小格，所以一小格代表1mm，物体左侧与7.20cm对齐，所以物体的长度为L=7.20cm-5.00cm=2.20cm。
[2]在秒表的中间表盘上，1min中间有两个小格，指针在“5”和“6”之间，所以分针指示的时间为5min，在秒表的大表盘上，1s之间有10个小格，指针在37.8s处，即秒表的读数为5min37.5s=5×60s+37.5s=337.5s。
【小问2详解】
当敲响音叉乙时，乙音叉振动产生声音，通过空气引起音叉甲的振动，说明声波可以传递能量。
小问3详解】
因为B为AC中点，所以AB段的路程为0.5m，由平均速度公式可得小车通过AB段的平均速度
20. 小明做“探究水在沸腾前后温度变化的特点”实验。
（1）组装如图-1所示的器材时，要保证用酒精灯的外焰加热，故应先调整 __________（选填“烧杯”或“温度计”）的位置。
（2）调整好实验装置后，实验中小明发现温度计示数上升较慢，为了使温度计示数上升得快些，应__________。
（3）从85℃开始，每隔1min记录一次温度计的示数，直到水沸腾一段时间为止。如图-2所示，则此时烧杯中水的温度为 __________℃。
（4）小明的实验记录数据如下表：
分析实验数据可以得出结论：水沸腾时温度__________。
【答案】（1）烧杯 （2）减少烧杯中水的质量
（3）89 （4）保持不变
【解析】
【小问1详解】
实验中用酒精灯外焰加热，温度计的玻璃泡不能碰到烧杯底和烧杯壁，故装置要自下而上组装，应先调整烧杯的位置。
【小问2详解】
水的质量和酒精灯火焰的大小都能影响水加热到沸腾的快慢，实验中小明发现温度计示数上升较慢，为了使温度计示数上升得快些，可以减少烧杯中水的质量。
小问3详解】
由图-2可知，温度计的分度值是1℃，越往上温度计的示数越大，温度计的示数是89℃，此时烧杯中水的温度为89℃。
【小问4详解】
由表中数据可知，从第4min开始，水的温度保持99℃不变，说明水已经沸腾，水沸腾过程中，吸收热量，温度不变。
21. 在“探究凸透镜成像规律”的实验中。
（1）如图甲所示，平行光正对凸透镜照射，光屏上出现一个最小、最亮的光斑；
（2）实验中，当蜡烛与凸透镜的位置如图乙所示时，在光屏上可得到一个清晰的实像，生活中利用这个规律制成的光学仪器是__________（选填“照相机”“投影仪”或“放大镜”）；
（3）实验时，由于实验时间较长，蜡烛变短，烛焰的像在光屏上的位置会向__________（选填“上”或“下”）方移动；
（4）将蜡烛移到距凸透镜5cm处，无论怎样调节光屏，光屏上始终接收不到清晰的像，这时应从凸透镜的__________（选填“左”或“右”）侧透过凸透镜直接观察此像；
（5）小超同学在一次实验中用“F”光源在光屏上得到了一个倒立的清晰的像，爱动手实验的小超在光源和凸透镜之间放了一个 __________（选填“近视”或“远视”）眼镜，需要将光屏远离透镜才能再次出现清晰的像。
【答案】 ①. 照相机 ②. 上 ③. 右 ④. 近视
【解析】
【详解】（2）[1]平行于主光轴的光线经凸透镜折射后，会聚在主光轴上一点，这点是凸透镜的焦点，焦点到光心的距离是凸透镜的焦距，由图甲可知，凸透镜的焦距f=60.0cm-50.0cm=10.0cm，由图乙可知，此时物距u=50.0cm-10.0cm=40.0cm，此时物距大于二倍焦距，成倒立、缩小的实像，照相机就是利用此原理制成的。
（3）[2]实验时，由于实验时间较长，蜡烛变短，根据过光心的光线传播方向不变可知，烛焰的像在光屏上的位置会向上方移动。
（4）[3]将蜡烛移到距凸透镜5cm处，此时物距小于一倍焦距，成正立、放大的虚像，像与物同侧，这时应从凸透镜的右侧透过凸透镜直接观察到正立的虚像。
（5）[4]小超在光源和凸透镜之间放了一个眼镜，需要将光屏远离透镜才能再次出现清晰的像。说明该眼镜对光有发散作用，延迟了像的形成，凹透镜对光线具有发散作用，近视眼镜是凹透镜。
22. 某班级在“探究电流与电压的关系”分组实验中，所用电源电压为3V，定值电阻R阻值为5Ω，滑动变阻器的规格为“20Ω，1A”，各仪器均完好，请完成下列问题：
（1）用笔画线代替导线，将图甲电路连接完整，要求：滑动变阻器滑片P向右移动时电阻变大，导线不交叉；__________；
（2）闭合开关前，发现电流表指针如图乙所示，接下来正确的操作是__________；
（3）闭合开关进行实验，移动滑片P到某一位置，电压表的示数如图丙所示，示数为__________V；
（4）一小组的实验数据如表格所示，其他小组发现有一次实验数据是拼凑的，请你指出是第__________次实验数据，依据是：__________；
（5）分析表格中有效实验数据，可得结论：__________。
【答案】（1） （2）对电流表进行调零
（3）1.5 （4） ①. 1 ②. 见解析
（5）导体电阻一定时，通过导体的电流与导体两端的电压成正比
【解析】
【小问1详解】
滑动变阻器滑片P向右移动时电阻变大，故滑动变阻器选用左下接线柱与开关相连，如图所示：
【小问2详解】
由图乙可知，闭合开关前，电流表指针没有与零刻度线对齐，故接下来正确的操作是对电流表进行调零。
【小问3详解】
由图丙可知，电压表选用小量程，分度值为0.1V，其示数为1.5V。
【小问4详解】
[1][2]由表中第1组数据可知，当电阻R两端电压为0.5V时，电路中的电流为0.1A，根据串联电路电压规律，滑动变阻器两端电压U滑=U-U1=3V-0.5V=2.5V
滑动变阻器接入电路的阻值
滑动变阻器的规格为“20Ω，1A”，此时滑动变阻器接入电路中的阻值25Ω>20Ω；所以第1次的实验数据是拼凑的。
【小问5详解】
由表中的有效实验数据可知，对应电压与电流的比值为一个定值，所以可得：导体的电阻一定时，通过导体的电流与导体两端的电压成正比。
四、综合题（共计20分）
23. 如图所示，是成都大运会的一款蓉宝机器人，具有人脸识别、引导、翻译等功能，是世界上首款带有应急功能的机器人。若重为600N的机器人在50N的牵引力作用下，以0.5m/s的速度在水平地面沿直线匀速行驶1min。求：
（1）此过程中机器人经过的路程是多少？
（2）此过程中牵引力做功的功率？
【答案】（1）30m （2）25W
【解析】
【小问1详解】
由平均速度公式变形可得机器人经过的路程s=vt=0.5m/s×1×60s=30m
【小问2详解】
由功率公式可得牵引力做功的功率
24. 学校开展了防溺水安全教育后，小华组设计了一种可以戴在手腕上的防溺水定位求救报警器，其简化电路如图甲所示。已知电源电压为6V，R0是定值电阻，其阻值为10Ω；RP是压敏电阻，其阻值RP随水深h变化的图像如图乙所示。报警器浸入水下深度h大于等于1m时，报警器报警。通过计算回答：
（1）报警器未浸入水中时，电流表的示数是多少？
（2）报警器浸入水下深度h为1m时，RP两端电压是多少？
（3）报警器浸入水下深度h为1m时，报警器响铃10s，压敏电阻RP产生的热量是多少？
【答案】（1）0.15A
（2）4V （3）8J
【解析】
【小问1详解】
由图甲可知，电路为R0与RP串联，由图乙可知，报警器未浸入水中时，Rp＝30Ω，根据串联电路的电阻特点可知，电路中总电阻
则电流表的示数
【小问2详解】
报警器浸入水下深度h为4m时，Rp'＝20Ω，电路中总电阻
电路中的电流
由可知，Rp两端电压为
【小问3详解】
报警器响铃10s，压敏电阻Rp产生的热量为
25. 如图为某款燃气热水器结构和工作原理示意图。其基本的工作原理，是天然气燃烧产生的高温，对热交换器中的冷水加热。该燃气热水器的技术参数如表
（1）两个指示灯是二极管灯泡，该灯泡由 __________（选填“导体”“半导体”或“超导体”）材料制作，它们应 __________联在电路中；
（2）某次洗浴，热交换器在15min内将体积为200L的水的水温升高30℃，求该过程中吸收的热量是多少__________？
（3）某次洗浴，燃气热水器以额定耗气量正常工作15min。若该过程燃气完全燃烧，放出的热量为多少__________？
（4）燃气热水器的热效率通常指热水器吸收热量的效率。能效等级是根据热效率来划分的，其中三级能效的热效率需大于或等于84%，二级能效的热效率需大于或等于89%，而一级能效的热效率则需大于或等于98%。请根据计算判断该燃气热水器属于几级能效__________？
【答案】（1） ①. 半导体 ②. 并
（2）2.52×107J
（3）2.7×107J
（4）二级能效
【解析】
【小问1详解】
[1][2]二极管是由半导体材料做成的，两个指示灯与热水器工作时互不影响，所以指示灯应并联在电路中。
【小问2详解】
该过程中吸收的热量是
【小问3详解】
该过程燃气完全燃烧，放出的热量为
【小问4详解】
该热水器加热效率为，
该燃气热水器属于二级能效。
时间/min
0
1
2
3
4
5
6
7
温度/℃
85
93
97
99
99
99
99
实验次数
第1次
第2次
第3次
第4次
电压/V
0.5
1
1.2
2
电流/A
0.1
0.2
0.24
04
适用燃气
天然气
热值
3×107J/m3
须定耗
3.6m3/h
时间/min
0
1
2
3
4
5
6
7
温度/℃
85
93
97
99
99
99
99
实验次数
第1次
第2次
第3次
第4次
电压/V
0.5
1
1.2
2
电流/A
0.1
0.2
0.24
0.4
适用燃气
天然气
热值
3×107J/m3
须定耗
3.6m3/h
